这玩意是不是我只要弄个大功率充电器供电就可以转换电流电压实现万能充功能呢

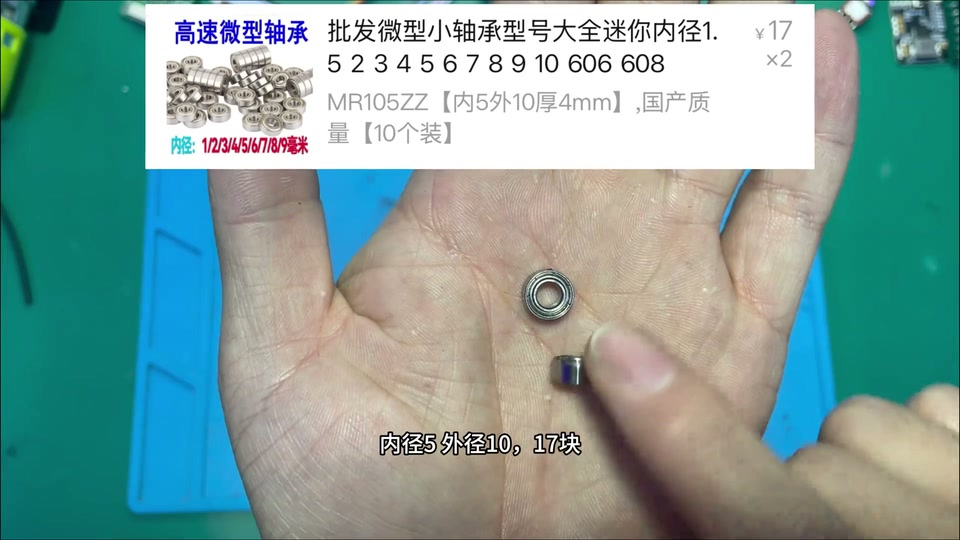

手头有套皮带轮又缺小台钻,做一台便携可充电、不用插线的桌面小台钻,方钢打孔削铁如泥,大号螺纹杆也能钻。材料清单(含价格):795 马达 12–24V 28.9 元、电钻夹头+5mm 转接头 15.28、20/60 齿皮带轮 12.1、圆锥滚子轴承(内孔 10)两个 10 元、线性轴承 5.5、带法兰线性轴承 15.2、10mm 光轴 40cm(17.5/米)、5mm 光轴 10cm(39.9/10 根)、M6×90 内六角 3.73/5 套、内 5 外 10 小轴承 17 元/10、弹簧 4.3/10;电子:6 颗 18650 2600mAh 10C(100 颗 343 元)、6 串 35A 均衡保护板 23.74、DC7–100V 电量表头 10.9、IP2369 PD45W 2–6S 充放模块 21.3、6mm 摇臂开关 1.9;不想做锂电可省略电池和均衡板改 DC 直供;没有点焊机等专业工具最好别做锂电池组。电池:总正总负引出接均衡板的镍片;均衡线很多人纠结,记住从负极接到正极每串一根,采集每串电压;装均衡保护板并点焊好负极,均衡线插上;有的均衡板首次上电需输入高 2–3V 的电压激活一两秒;测输出 21V 左右说明激活。机械件按尺寸建模,MakerWorld 免费开源,PLA 打印四盘十几小时耗材 20 多元。组装:电池入盒凹槽,装电量表头,总正预留线,充电模块装 Type-C 孔位胶水固定;表头负、充电负、总输出负接均衡板负极输出;保护板充电输入线接充电模块负极,另一根接充电模块正极,拨模块小开关灯亮工作正常,Type-C 可充也可给手机放电;电池组正极另一根接开关中间脚(输入),正极输出总负载线、表头正极和检测线拧一股接开关输出端;开关装预留孔;通电表头显示,盖盖;光轴敲入圆孔。头部:上下小轴承、锥形轴承(内径 10 打印转接到 5,空间小装得费劲,模型设计失败)、钻头转接件、带法兰线性轴承 4 螺丝、另一线性轴承、夹头、马达支架 4 螺丝、马达、小皮带轮顶丝、皮带(先套皮带再装轮更好);转台底盘两螺丝,松紧调平台高低;底部夹座第三套内六角调钻头角度;两竖杆装弹簧;手柄活动连接件仿老式压水井原理,外面孔穿铜线防脱;接电源线到马达,防尘盖。试钻:一个孔后摇摆震动严重,轴不垂直,头部模型有严重问题;拆开发现塑料件已融合烧化,钻时向上顶摩擦塑料发热融化;改建模把锥形轴承从外面装进去,上下各一,阻止上顶下坠,轴承内圈随钻头转不摩擦;发现小轴承外径 10 可当变径装 5mm 光轴;近两小时重打印,完美解决安装难和摩擦生热;方钢像切豆腐,螺纹杆未完全钻透但差不多,桌面小台钻够用。评论:也做了一个(4);别核算 10cm 多少钱人家不卖;每月搞发明花多少钱;加夹具车珠子;做防水切酒瓶;主立柱太细塑料件多刚性差玩玩可以;后立杆要很粗的管;小台锯能做吗(到时候出教程)。

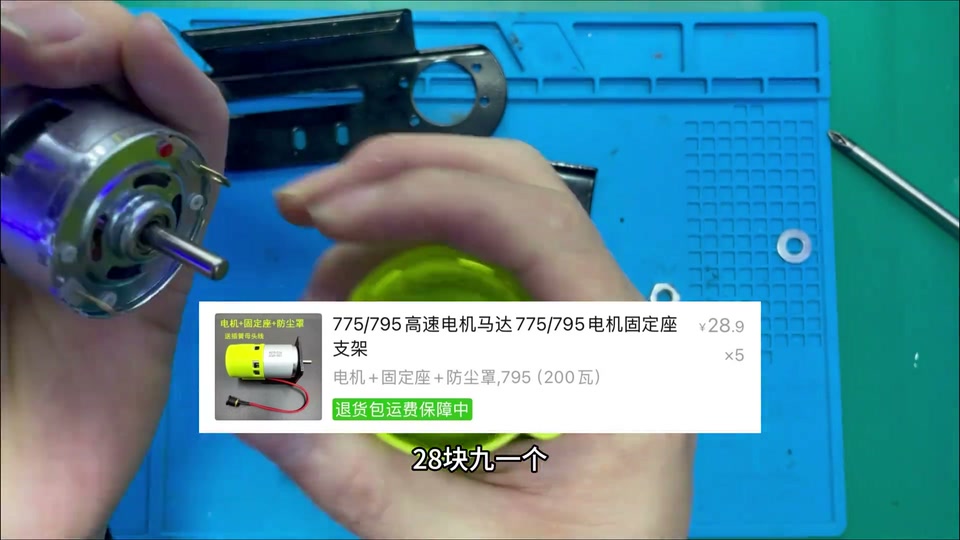

菜刀不锋利,高手用磨刀石我是低手,做一个便携充电砂带机:正反转可调,电量显示,精致电源开关,踩油门式无级;菜刀砍柴刀蹭一蹭就锋利,可换砂带,一分钟切菜如切豆腐;成本 100 多。核心配件:砂带机头散件 44 元(送 5 条砂带,主动轮/从动轮);795 电机 28.9 元(含固定座防尘罩,200W)。组装问题:马达轴与主动轮内孔偏大,买内 5 外 8 轴套(19.5 元 5 个),加热主动轮热胀装入轴套,顶丝锁紧压紧马达轴;架子孔与马达孔对不上、无法打孔(原设计非 775/795),于是建模设计底座外壳(含电池仓、电子件位)与电机连接片,3D 打印,模型将免费开源;两颗螺丝固定连接片到马达,另一边固定铁架,装主动轮;换砂带需拆从动轮;临时上电微调从动轮至丝滑。电池:为便携用 18650 2000mAh 5C 放电 3 元一支,9 颗组 12V(3S3P,12.6V 6000mAh);电量表头 DC7-100V 10.9 元;正反转用 KCD1 六脚三档船型开关 13 元 10 只;Type-C 3S 充电管理模块 11.8 元。把镍片点焊上;注意并串联位置是「口字型」焊接,这样均衡保护板才能起作用,否则只均衡其中一组;青稞纸包上绝缘隔温;装 3S 60A 12.6V 均衡保护板(6.1 元),分口需同时接输入输出线;电池装入打印盒,输入端接 Type-C 充电模块,插线正常充电。装带灯金属自锁按钮 6.9 元:开关输入接电池输出正;按钮负极与表头负极扭成一线头;表头正、检测线、开关输出、开关正扭成一线头;负极线头接电池输出负;接可调升降压模块 15.3 元输入端,再接总开关;开灯亮说明接线 OK。正反转船型开关:中间为电源输入,上或下作输出都需两根跳线交叉接另一边引脚,原理即正负极换边;开关输入接升降压输出;升降压把 12V 升 24V 让 795 更暴力转速更高;不直接组 24V 因 12V 体积小、便携不需长续航、且有 12V 配件存货。输出线穿出盒子接马达;盖盖;框架底部连接支架螺丝固定,强力胶把框架固定到盒子底座;接马达正负极;大功告成;试磨效果相当不错效率高,DIY 也可用。评论 102:用这个不接受反驳(7);12V 电机够吗?磨刀为啥要正反转?配件采购(2)→视频里每个配件都有详细采购信息;元器件哪买/立创靠谱吗(2);加刀架定角度(1);磨光机几秒→太猛刀刃易淬火;干磨会退火吗→不会;碗底不香吗(多条);这不是直播的东西→是的;4 点发视频→怕被偷学;哪款 3D 打印机;散件才四十多别宰客;帮修两个路灯锂电池。

开场「二营长你的意大利炮」。过年该有的浪漫:手拿对讲机远程语音点鞭炮,一次装 5 个可连发或单发;材料是废旧钢管钢筋 + 几十块电子元件;原理 WiFi 发送接收控制点火。机械:切割管道焊接架子,底部可活动连接调角度,加尾巴站稳;前支撑架用旧钢筋和镀锌钢管也可调;鞭炮夹:钢管开槽放夹支架,另一边短口放滑道焊上,底座焊几根钢管就几连发(5 个),头部和滑道尾焊螺帽,管上切引线凹槽;鞭炮夹放滑道,螺丝孔穿橡皮筋固定底座,点火后自动弹到下一个实现自动装填。电子(带购物截图):2000mAh 18650 一颗(3 元)给对讲机(发送端)供电配 5V 充放电一体模块(2.85);6 颗 1500mAh 旧拆机电芯组 24V,配 24V 6 串均衡保护板(三元 6 串同口 35A 带均衡,25.74);恒压恒流可调升降压模块(15.3)给电池组充电 5–30V 宽压输入;XL4005 可调降压模块(5.5)24V→5V 供单片机;USB 接口给 ESP8266 供电;ESP8266 ×2(13.94)一发一收;ASR-PRO 语音识别开发板(26.2)+ 小喇叭;5V 继电器模块(2.9)开关点火;24V 高压点火套件(高频变压器,两针产生电弧)。编程:语音模块官方资料包中文模块化编程,唤醒词「二营长」、命令词「把我的意大利炮抬上来/开炮/开火/发射/停止/连续开炮/停止连续开炮」,串口发指令给 ESP8266,合成语音生成模型烧录;发送端 ESP8266 用 VSCode PlatformIO:开热点 + TCP 服务端,中转语音串口数据,断线重连,300 多行;接收端连接发送端处理点火/自动熄火/连续点火,自带热点供手机网页配置(熄火时间等),700 多行;烧录后串口日志测试。3D 建模盒子(点火头、接收盒、发送盒)MakerWorld 开源打印。组装:点火头高压线拆下穿盒重焊,电源线换长;24V 组 6 颗串联满电 25.2V,点焊后万用表 24.63V,包青稞纸,总正总负镍片点焊;均衡线从总正极每串一根按序;均衡板只接负极输入和负极输出,正极不过板直接引出,插均衡线;保护板默认未激活需 26V 以上通电一下激活;测电压正常装盒严丝合缝;升降压模块输出调 25.2V 接电池组并联线;24V 输出接降压模块调 5V;忘装开关剪线加长接开关;5V 线接 USB 座;继电器也需 5V 从降压 5V 接;升降压输出再接 24V 两根线正极经继电器给点火头;继电器 5V + IN 信号 + 24V 输入输出延长到点火包,ESP8266 高低电平控制;装 ESP8266,Type-C 供电,航空插头母座充电口;供电测试指示灯充电、开关线路不冒烟、手动触发继电器电弧点火正常,接收端完成。发送端:语音模块串口两根线接 ESP8266 串口 RX/TX 交叉;18650 + 5V 同口模块,为方便焊锡电池上点镍片再焊正负极线,接模块输入,Type-C 充电绿灯闪充电、蓝灯放电;两根 Type-C 线正负并联合一输入,加开关(开关一端接 5V 正,负极直连,开关输出到 Type-C 正);装 ESP8266、喇叭到盖、语音模块、Type-C 同口模块;两根 Type-C 线分别供语音模块和 ESP8266;上电测试「开炮」OK;盖盖,装饰用灵魂天线;手机进配置页设自动熄火时间/连续点火;点火头固定到架子用亚克力板绝缘,胶水固定点火针使电弧点燃引线;户外试放「开炮」连发成功,效果相当可以。评论 257:会不会算制造枪支(娱乐玩具不算武器);只用过 Arduino 对 8266 编程能学吗(完全可以);如何编程(跟着视频);圆盘式放炮才完美(网上有卖);开源了吗;钢管没膛线;警察不叫你谈话;卖吗多少钱;禁烟花了。

嵌入式自动化程序员回家给村里老人免费修家电。①电饭锅:维修插座灯闪说明接触不良,插紧即可;烧水测灵敏、水温 35 度上升、加热圈到 100 多度,一个搞定。②吹风机:按开关无反应,猜开关问题;两个螺丝打开,已被拆修过、开关绑了绳子;万用表蜂鸣档测开关按下不通;开关卡扣断了,里面铜片+自锁+弹簧,铜片两个触点烧糊,还连着二极管换挡;手上没这开关,清理触点烧黑部分回装,用强力胶固定代替绳子;一档二档自锁没问题;原焊锡潦草,焊点要稳当否则打火,握手处产生电弧危险;建议开关输入输出串一个压敏电阻;通电测试满血复活。③手电钻电池仓充不进电:异形螺丝换披头;不怎么能充且一按电量见底大概率电芯该换;5 串满电 21V;拆保护板注意 4 根均衡线;清理旧镍片,支架留用;原每颗 1500mAh,换 5 颗新 2000mAh 带 3C 认证;装前测每颗内阻,这批都 17mΩ 左右符合锂电钻动力需求;原装没贴青稞纸但最好贴一圈,18650 最易短路就是这一圈;按串联顺序先点焊串联镍片,再点焊总正总负镍片,最后均衡线;回装保护板,烙铁上锡把均衡线镍片焊到板上,最后接总正总负;检查虚焊;贴回青稞纸装回电池仓锁螺丝;充电亮红灯正常,上电钻动力强劲。④两块薄膜键盘合二为一:换线,记线序线号,薄膜触点要与电路板吻合压上压条,线卡进卡槽,加热缩管。⑤吹风机插头长短腿,换电饭锅线,功率大接线处上锡避免发热,包胶带套热缩管。收尾:山窝窝夜景,「或许没实力带家乡致富,但用所学做一点贡献」。评论 260:搭进去 5 颗电芯以后这种活别干了(3)→博主:亏到姥姥家去了;建议多加特写(拆螺丝、焊锡、万用表读数)→收到;电烙铁要手握焊头(规范);为人民服务接地气;这工作台梦寐以求→做一张。

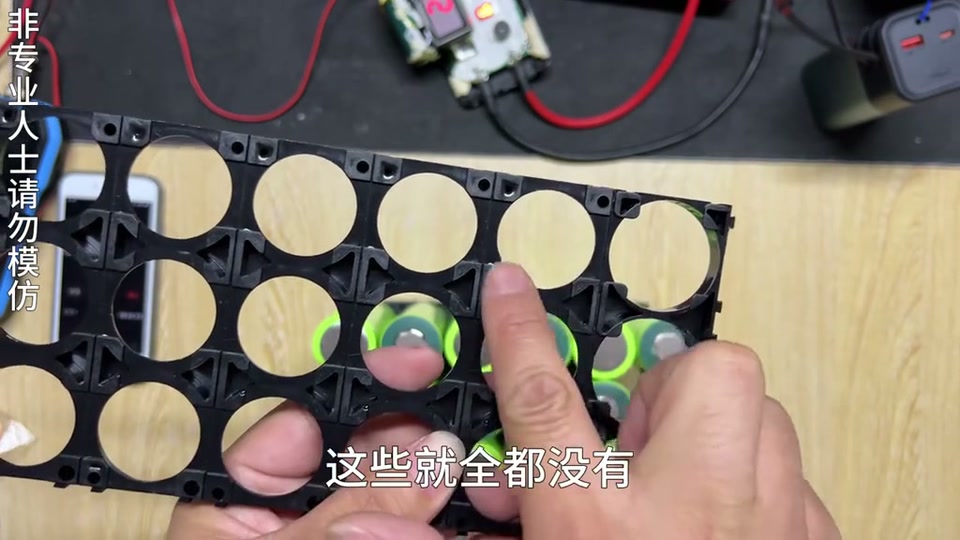

新手细节课。封好青稞纸后一定把串数写在位置上,连接顺序才对得上。0.2 的紫铜带标记裁剪(挺重),上面打孔:焊锡时先把线拧进孔再焊一点点锡,再封点胶水。连接思路:第一串 1 连 2、3 连 4、5 连 6…这样串到 10;下面对应位置 4–5、5–6、6–7、7–8、8–9、9–10;第 10 串接一长条连到对面;翻过来同理 11–20。有人说把那一片放上面很危险——现在不危险因为下面没连起来,如果下面连起来了再这样放就会冒火花。先一坨一坨连:这边连好翻过来连对应面,千万不要连错,连错就短路炸飞老铁。参数:阿威兹 P60F,档位 587,调试了很多次确定;考验手法:铜片放下面镍片叠上面点焊;多余的角剪掉。翻面时下面连的是靠这边两格,上面就不能再连这两格否则短路;20 串相当于总正极;这样放四个没事,再这样放六个就短路;一定要有敬畏之心,炸飞老铁非常恐怖不是开玩笑。焊着中途时不时提起来检查焊结实没有,虽然档位无数次调试但还是要检查。连续点笔很烫,那边点了 4 片、这边 8 片、又 3 片,11 片了,晚高峰跑单去,有时间再搞。评论:是佳士凯 32140 吗(佳士凯);铜片 0.2×40?(0.2×50);UF20B 能叠 0.2 铜吗(不能,镍片打底能叠 0.1–0.15 铜);组的 6045?(是的);档位?(P60F 999 档用 600 左右);都说阿威兹垃圾是不是真的;什么时候升级激光焊。

小强点焊机怎么样？

很多老铁要看万能磁吸底座教程,这期盘它。主要材料:电池、盒子、充电保护板、DC 模块、磁吸母头;盒子可用木盒铁盒甚至砖头,按盒子大小选电池数量;我选闲置塑料盒(评论:牙线盒)刚好放三块电池(评论:三星电池)。先用点焊机将电池并联,没啥讲究咔咔一顿点,瞅瞅齐不齐整就完了;三块刚好塞进去相当完美。挖孔引出充电保护板 Type-C 接口;焊充电板输出线缆、DC 模块输入线缆、保护板电池接口和 DC 模块输出线缆;最后连接电池,验证充电没问题;电池、保护板、DC 模块装入盒打胶固定;盖子定位打孔尽量居中更美观;磁吸母头插入孔焊正负极线;搞定,收工试一下充电,完美;这万能磁吸底座多香,想配啥配啥,想用哪个灯用哪个灯。评论 157:为什么几块钱 18650 充放电模块灯一直亮(4);DC 模块输出多少;为什么 4056 是双层的/两块输入板(博主:眼神好);三星电池奢侈(朋友给的);3D 打印底座更完美。

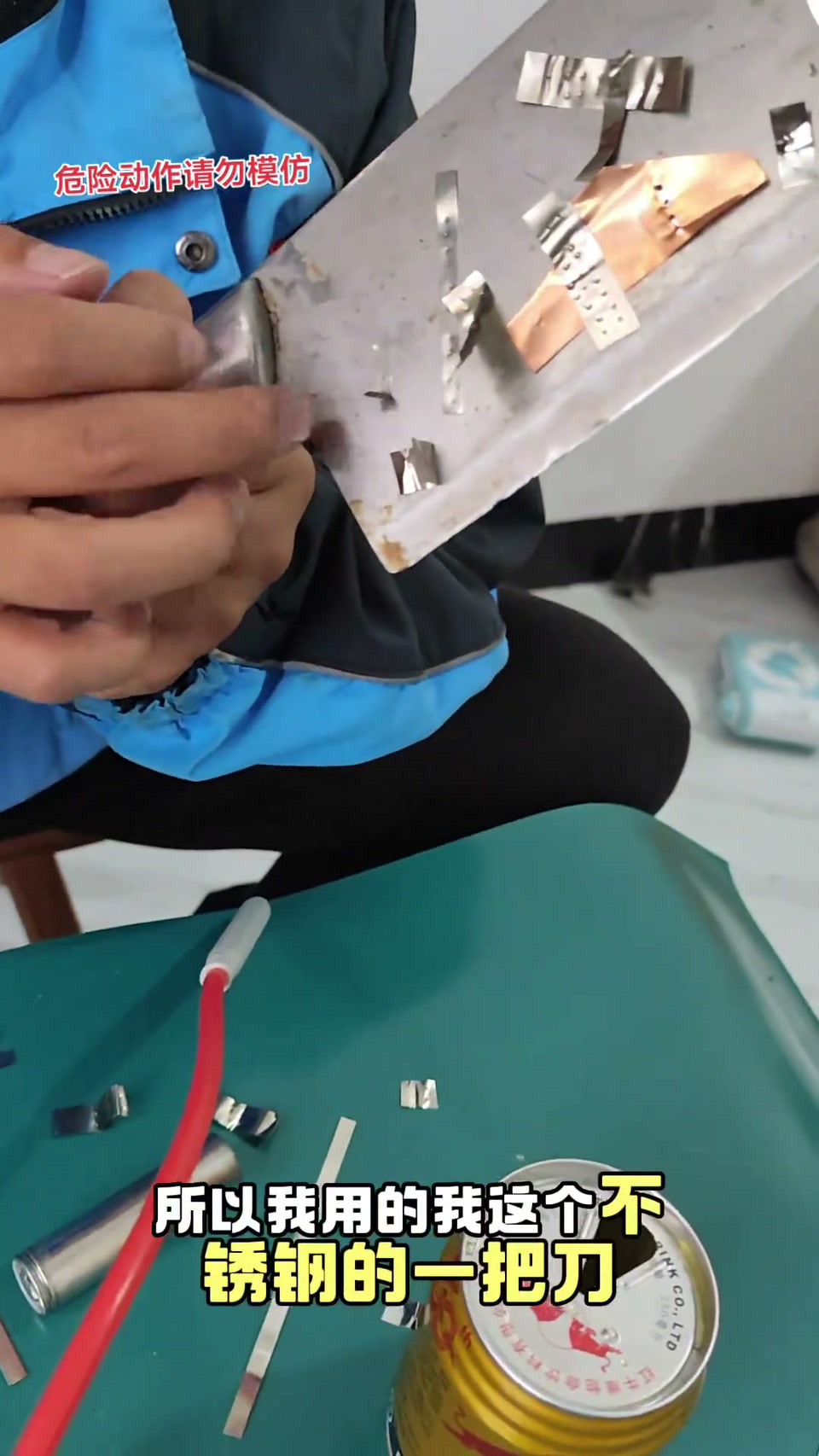

评论区说我连阿威兹点焊机都玩不明白,说实在的确实没玩明白,试了很多参数。因为佳士凯负极是钢的,用一把不锈钢刀测试:点这种电池 0.1 镍片档位只要 1.几档、1.5 档就够,就不会有问题;0.15 镍片需要多少档不知道,加到 2.5 档试:档位大了会发黑,已经冒火了,效果不是很好,应该是还没调对;电芯已买在路上,会继续研究这款阿威兹点焊机。标题:9.9 个档,焊 0.1 只需 1.5–1.8 档;「我没玩明白的东西你们还跟着买,服了」。评论 207:在你橱窗下单今天收货开不了机(看有没有电,不能用赶紧退);微波炉点焊机也失败(你在走我走过的弯路,手搓的钱够买一个);中微知行 30s 佳士凯负极点不上 0.1 镀镍叠 0.1 铜(0.1 铜得 400–500 的机);新手玩玩可以后期肯定要电容的(嗯嗯);UF20B 搞一个;小强怎么样。

开场手不小心被烫;看这些天跑单量,不卷了国庆回家,带装备:万用表、阿威兹点焊机、网络买的假电池(调侃)、小烙铁、焊锡丝、买的电池、镍片,又在家找到一个充电宝(3.7V 1 万毫安)拆开——发现五节里三个不一样没连在一起,两个连在一起;原来那三个是假锂电池,「假锂电池的历史这么悠久」;测三个没电压,烙铁取下;红正黑负;把好的和新电池并起来放进去;镍片残留,家里只找到这种胶带做绝缘。关键时刻拿出阿威兹点焊机,因为小又轻,带大点焊机回来太重麻烦;档位屏显 3.2,「调那个 5 档差不多」;0.15 镀镍钢带厚很多,上面叠一层 0.1;焊好,正负极用烙铁焊上;(BGM)手直接烫起泡了;充电宝组装成功,装外壳前先给手机充电测试;外壳打胶粘上。评论:脉冲长了都起电弧了(原来是这样感谢);弄个内阻仪配组更耐用(以后会有);镍带短路惹的祸(注意安全);还能抢救不(你这不是在抢救了吗);把那两个也组在一起(很久了不好用)。

之前的点焊机叠不了铜,手搓走弯路,整了台抖音 TOP1 的阿威兹 U3 加强版(菜鸟驿站取件,11000mAh)。开箱:主机盒,点焊笔看起来挺粗,还有镍带(看厚度),线上小孔对应开关控制;长按开机,屏显间歇/预热(毫秒)、模式自动;上面孔是 USB 输出可给手机充电,另有充电孔;m 键是手动点焊键(手动模式下的触发键)。第一次自动模式一放上去没按开关就自动触发,「吓我一跳,有点猛」,直接把 0.1 的(钢片)弄穿了,可能档位没设好;改手动模式需点动开关才焊;刚才焊的很结实,钢片 0.05。档位:大档 9 里面还有小档,实际 99 个档位;间歇没调。拿 0.05 铜片在 26650 上轻轻放上点两个点:扯不开,已经有撕裂效果,扯下来还留两个点,弄不掉,焊得非常牢靠结实,比之前点焊机好用多了,又方便又小巧还能当充电宝;手上没电池可焊测试到此;买充电宝的钱买这个很不错。评论 550:小强电容机可叠 0.15 铜比这可靠(博主:买买买);你为何又买电池点焊机还在弯路上、真好用得电容式(为下次做 45A 电池准备);不要随意尝试三元会爆炸;性价比还得小强;阿威兹确实不错用料好;微波炉点焊机不好用又整了台阿威兹 539;要买哥凌德 811h;双 900W 变压器机强太多、电池机最大 0.4 内部电池会衰减;有这钱买小强。

不加铜带不行吗

博主想要不插电也能用的可调电源,买一台的价格能手搓四台。核心是带库仑计表头的可调降压模块;电源用 12 颗 18650 做 3 串 4 并(12.6V)配 3S 40A 保护板。塑料盒开孔装快速充电插口、库仑计表头方孔、两侧圆孔、散热孔和风扇位、电量表和总开关。充电输入接带充电管理的恒压恒流升降压模块,输出调到 12.7–12.8V;两个 40℃ 常开温控开关并联控风扇(一个贴升压模块散热片),风扇和电量表负极接升压模块输入端。电池 12.6V 经总开关进升压模块调到最高 36V,再送进带晶闸管的数控调压模块,输出端接带夹子的输出线,库仑计排线插核心板。上电充电正常、库仑计亮红灯,输出夹万用表调旋钮电压精准,最高 33V;可边充边用、精准调压调流做负载测试、当万能充给各种电池充电。

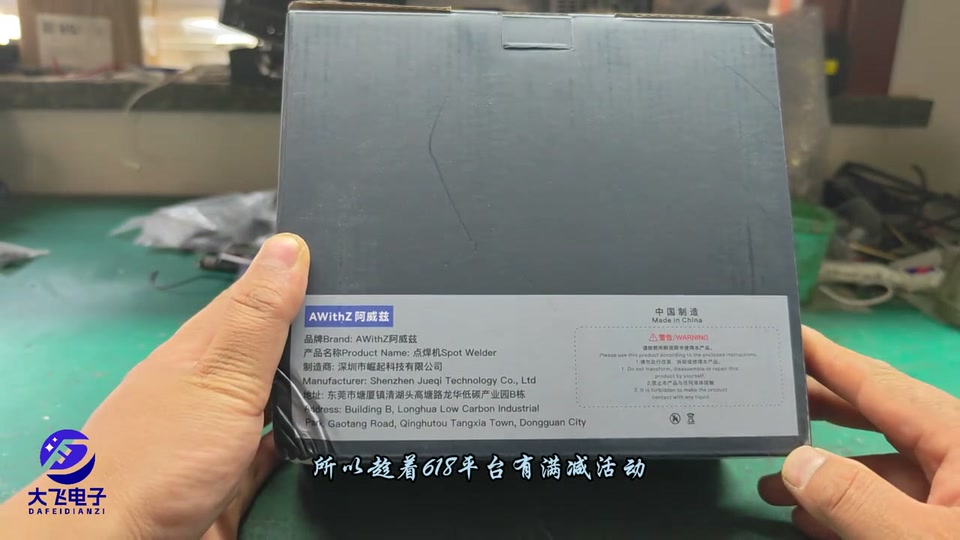

博主认为阿威兹是比较优秀的个人消费级点焊机品牌,质量外观功能完善,价格比 DM 略贵;趁 618 满减入手店里性价比款 UF20B。配件:主机、220V 电源线、一对点焊笔、一小卷镀镍钢带、一张砂纸。主机长 18cm、宽 8cm、高 9.5cm;正面显示屏 + 两个功能键 + 两个 8mm 点焊笔接口(通用 8mm 橡胶头);负极口旁小插孔是自带笔的手动触发口,右侧通用触发口可扩展脚踏开关或一体式点焊笔。背面散热窗、内置风扇给 MOS/电容/电源散热;外壳下沿缺口 + 侧面 L 型电源插头,站立使用也能散热通风。双法拉电容 6V 机,峰值 1750A,可焊 0.4mm 镀镍钢带但需加焊剂;插电后电容需充一会,充电很快。笔针 1.5mm 氧化铝铜,适合 0.2mm 镍带。试焊镍带非常牢固,不锈钢也没问题。结论:点焊机是锂电池组装必备,这款是不错的选择。

博主给用了三四年铅酸的电动车做 48V 磷酸铁锂电池:16 节 3.2V/15Ah 单体全部串联刚好 48V。为提高过流用镍带叠铜带,先用两台机试焊:自制点焊机焊 0.12 镀镍钢带 + 0.1 铜带,手持点焊机焊 0.12 + 0.05 铜带,都结实,最后主用自制机(能焊更厚铜带)。16 节电压全 3.297V、内阻 1.7–2mΩ,不均衡直接做。三联支架拼装(遇到带四个角的支架套不进,剪掉),贴绝缘纸,镍带铜带宽 15mm,正极侧修剪镍带尖角;给点焊机的启动宝充电供电。焊接中自制机(加了电容、剪短线、换 MOS)导热胶板、启动宝、电芯全部烫手,反复停下散热吹风,启动宝 5V2A 充不上电,拆下上次 21700 电池组的 60V/20A 蓝牙保护板(可设三元/铁锂);多次「点不住」后发现是眼神不好叠了两层铜带;后来加镍带补偿。总正总负 52.7V、总内阻 32mΩ。704 胶固定、网格双面胶固定排线、逐串接采样线并上锡(「差一点出事」),测线序,3 小时 40 分钟完成;蓝牙 APP 设铁锂参数:过压 3.65、欠压 2.3、均衡开启 3.5;塞绝缘板、总正极、温度探头,贴绝缘纸,热缩膜用吹风机也能吹(别晒太阳)。铅酸内阻 89mΩ 对比;电池仓比预想大(可放 48V30Ah);带胶热缩管防水;装车 APP 显示 53.0V、-16.5A、14.8Ah、压差 0.038V、0.9kW。北方冬天不太适合铁锂,但便宜安全、衰减比铅酸少。评论最高赞建议视频太长。

一台老式银行移动终端笔记本(带刷卡、指纹),电池只显示 4% 且不涨。博主此前因「品牌本断电会锁板」推掉过换芯请求,这次电池本来已坏就试一下。拆开电池:三星电芯,总电压看似正常,逐串测得 1.790V / 3.395V / 4.11V,放置太久严重不均衡报废。新电芯 2900mAh(原装 2600),内阻都在 19mΩ 左右;保护板有电流检测会限流,超容也用不上。用新手持点焊机(轻巧)从 2 档试到 5 档焊镍带,电池外壳整体是负极不用垫,正极贴绝缘纸;过程中排布容易短路、镍带锋利、没有夹具不好操作,三节相连处费劲。装回开机直接启动,电量 6%→7% 上涨,关机再开未锁板;清残胶,测均衡一致性好,704 胶固定温度探头,皮筋捆一天等胶凝固。之后出现电量显示 0% 一小时(疑与保护板冲突),用 powercfg 电池报告看容量历史。评论区提醒:换芯可能仍需刷电池管理芯片 BMS 数据。

核心是一块带电量数显、支持快充协议的充电宝升压模块(约十来块),配 8 颗 18650(两三块一支)。电芯测内阻、正极贴青稞纸、装一排支架,全部并联(模块是升压的,只需 3.7–4.2V),8×2000mAh=16000mAh;包青稞纸后点焊,正负极再用青稞纸绝缘,测得 3.6–3.7V,在正负极垫片上焊线,接头缠纤维胶带。两根线接到模块上,按开关显示电量。外壳用 PVC 板手工切割(有 3D 打印机更好看),自制拉花锯和小电锯开孔,强力胶固定,做显示屏孔、USB/Type-C 口和小按钮。Type-C 口支持输入输出,充电头功率够会进快充(绿色闪电),USB 口也快充,能给手机撑两三天。

废品站淘的老式有源音响(不到 1 元),保险丝好、上电有电流声、变压器输出正常。原计划把蓝牙模块音频输出接到原电路板音频输入,结果不放大;改为直接用蓝牙板驱动喇叭,可行。于是拆掉全部原装件只留喇叭,做成充电式:6 节 18650 组电池组点焊,配 3S60A 均衡保护板、青稞纸绝缘、纤维胶带加固;充电端加二极管和恒压恒流降压模块;外壳装快充接口、电量显示模块和开关;接线后上电点亮,装回外壳,手机蓝牙连接播放,「小音质还是可以的」。评论区最高赞指出没有音频放大效果一般。
