第45集 | 超低成本制作高级功能的可调电源？ 用简单的材料最低的成本，制作一个便携式精准数控可调电源，最后结果让人惊喜

手搓便携数控可调电源:3S4P 18650 + 3S40A 保护板,升压到 36V 再经带库仑计的数控降压模块,0–33V 可调、可调电流

博主想要不插电也能用的可调电源,买一台的价格能手搓四台。核心是带库仑计表头的可调降压模块;电源用 12 颗 18650 做 3 串 4 并(12.6V)配 3S 40A 保护板。塑料盒开孔装快速充电插口、库仑计表头方孔、两侧圆孔、散热孔和风扇位、电量表和总开关。充电输入接带充电管理的恒压恒流升降压模块,输出调到 12.7–12.8V;两个 40℃ 常开温控开关并联控风扇(一个贴升压模块散热片),风扇和电量表负极接升压模块输入端。电池 12.6V 经总开关进升压模块调到最高 36V,再送进带晶闸管的数控调压模块,输出端接带夹子的输出线,库仑计排线插核心板。上电充电正常、库仑计亮红灯,输出夹万用表调旋钮电压精准,最高 33V;可边充边用、精准调压调流做负载测试、当万能充给各种电池充电。

做了什么 · 结果

制作步骤10 步 · 点图跳到原片

1.

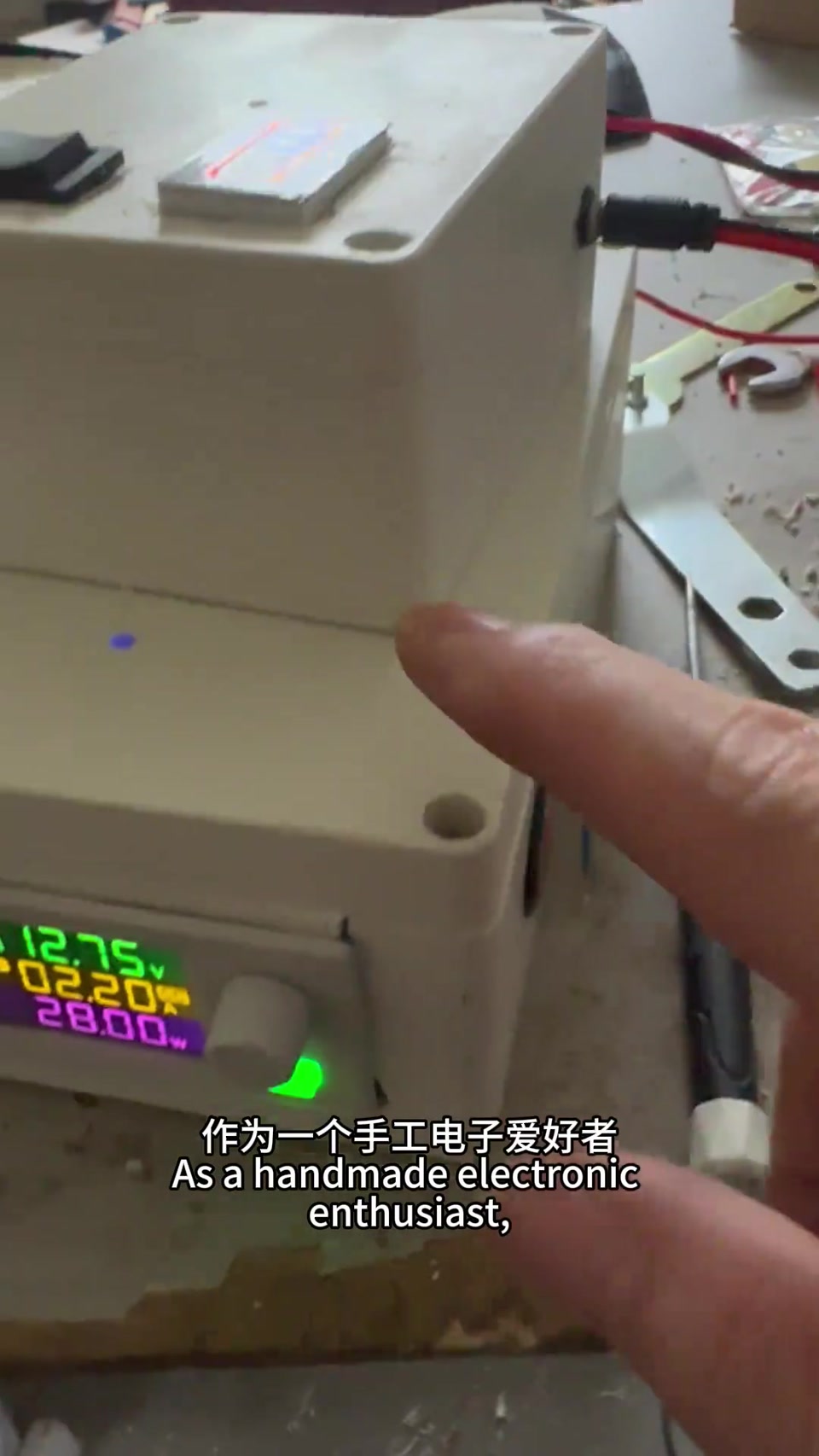

   1. 目标与核心板

   0–33V 随意调压、可精细调流,带负载或给不同电压电池充电;买一台的价钱能手搓四台;核心是带库仑计表头的可调降压模块。

   00:00 – 00:27
2.

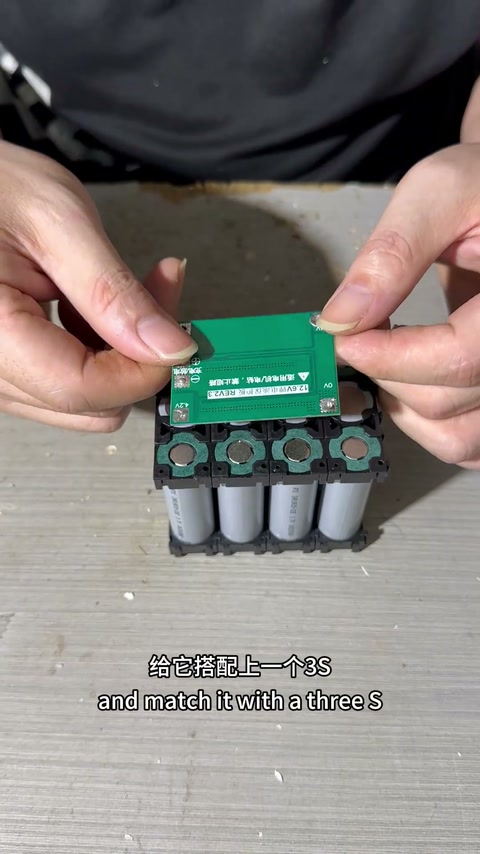

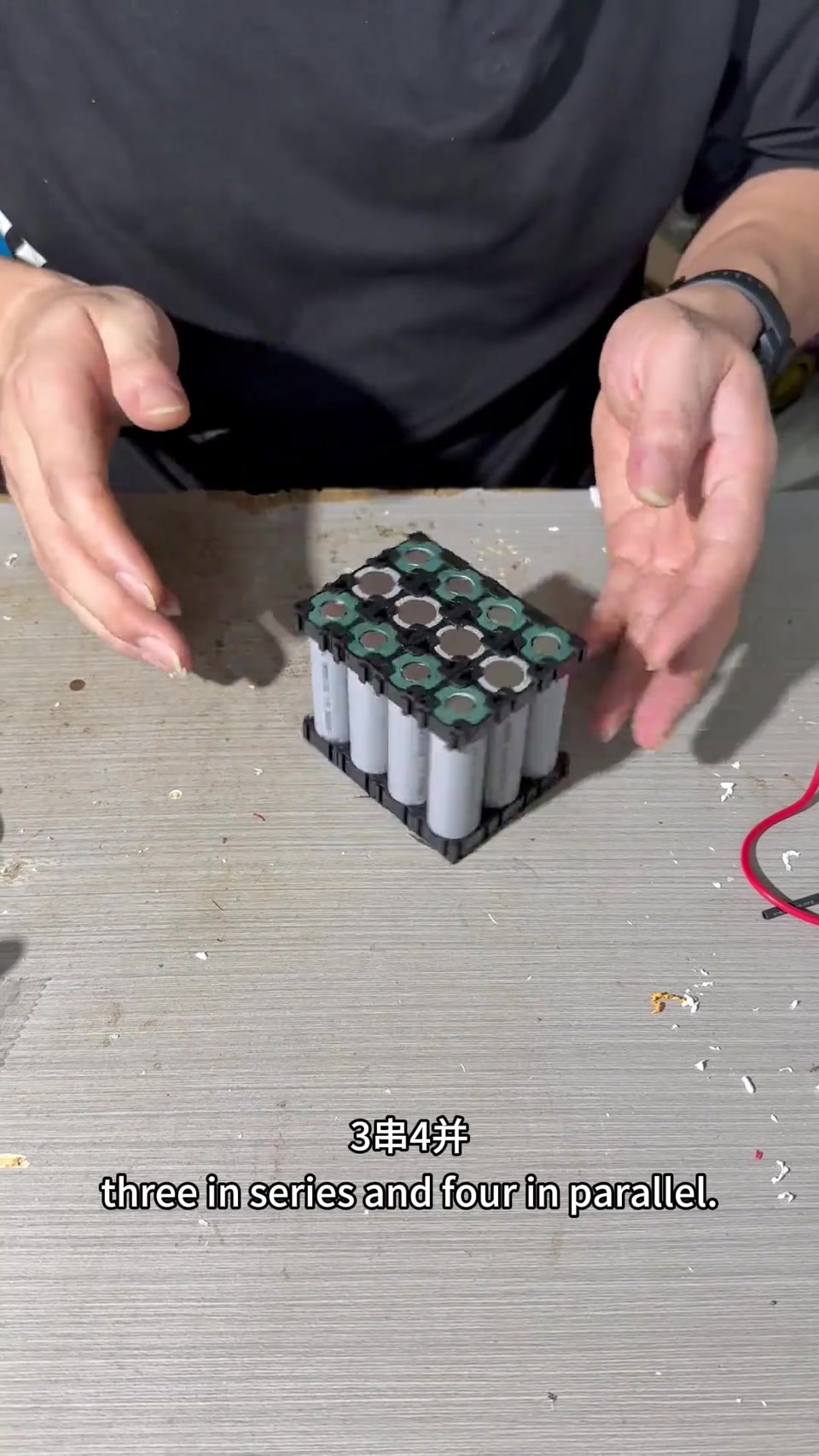

   2. 电池:12 颗 18650 3S4P 12.6V + 3S40A 保护板

   移动式所以用 18650,12 颗 3 串 4 并,12.6V,配 3S 40A 保护板;也可以不配电池;插电不方便所以做成不插电也能用、边充边用。

   00:27 – 00:54
3.

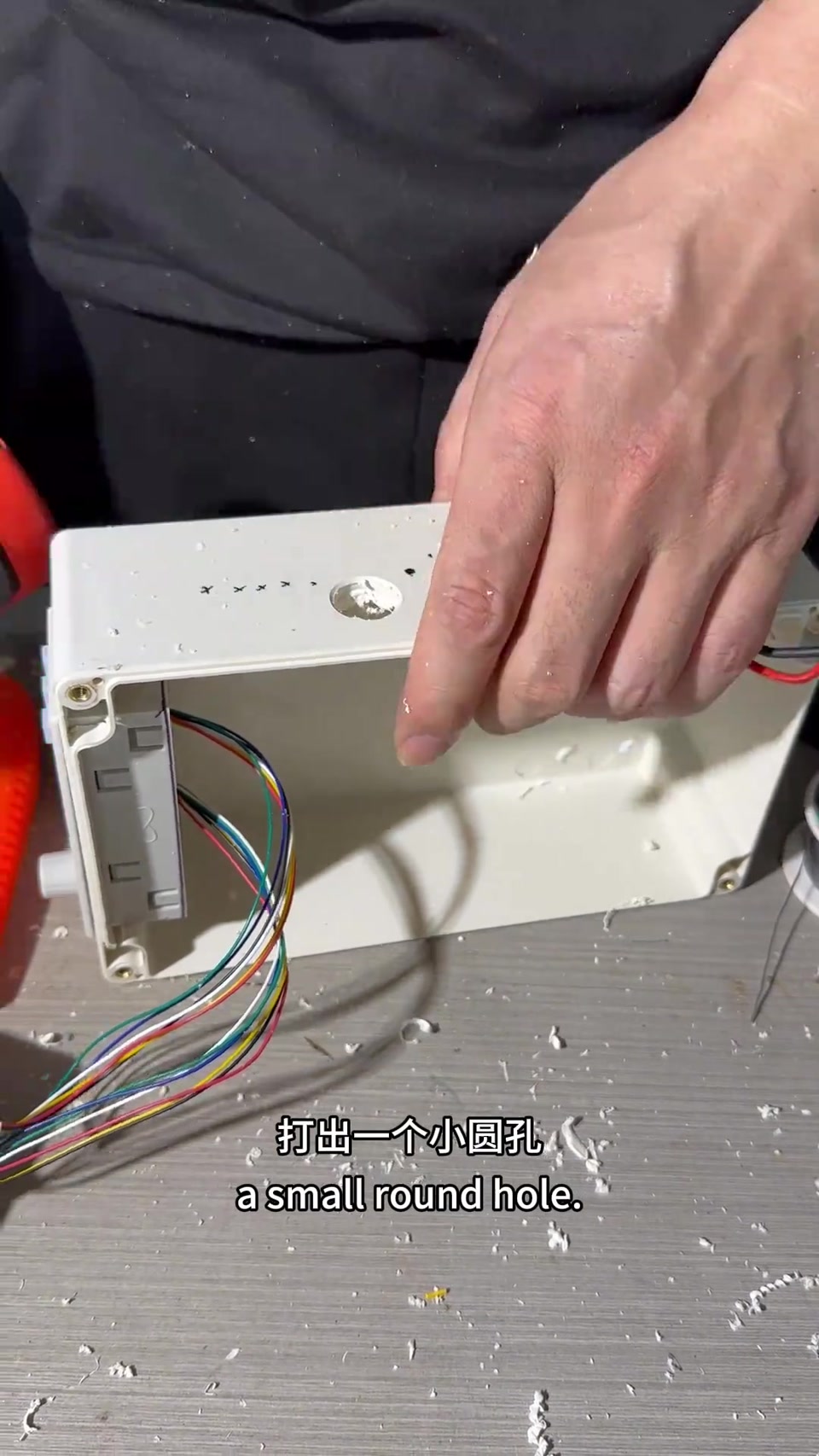

   3. 塑料盒开孔:充电口、表头、圆孔、散热、电量表、开关

   打孔装快速充电插口;另一端切长方孔装库仑计表头;左侧小圆孔、右侧大圆孔;打散热孔和风扇位;装电池电量显示表和电源总开关。

   00:54 – 01:36
4.

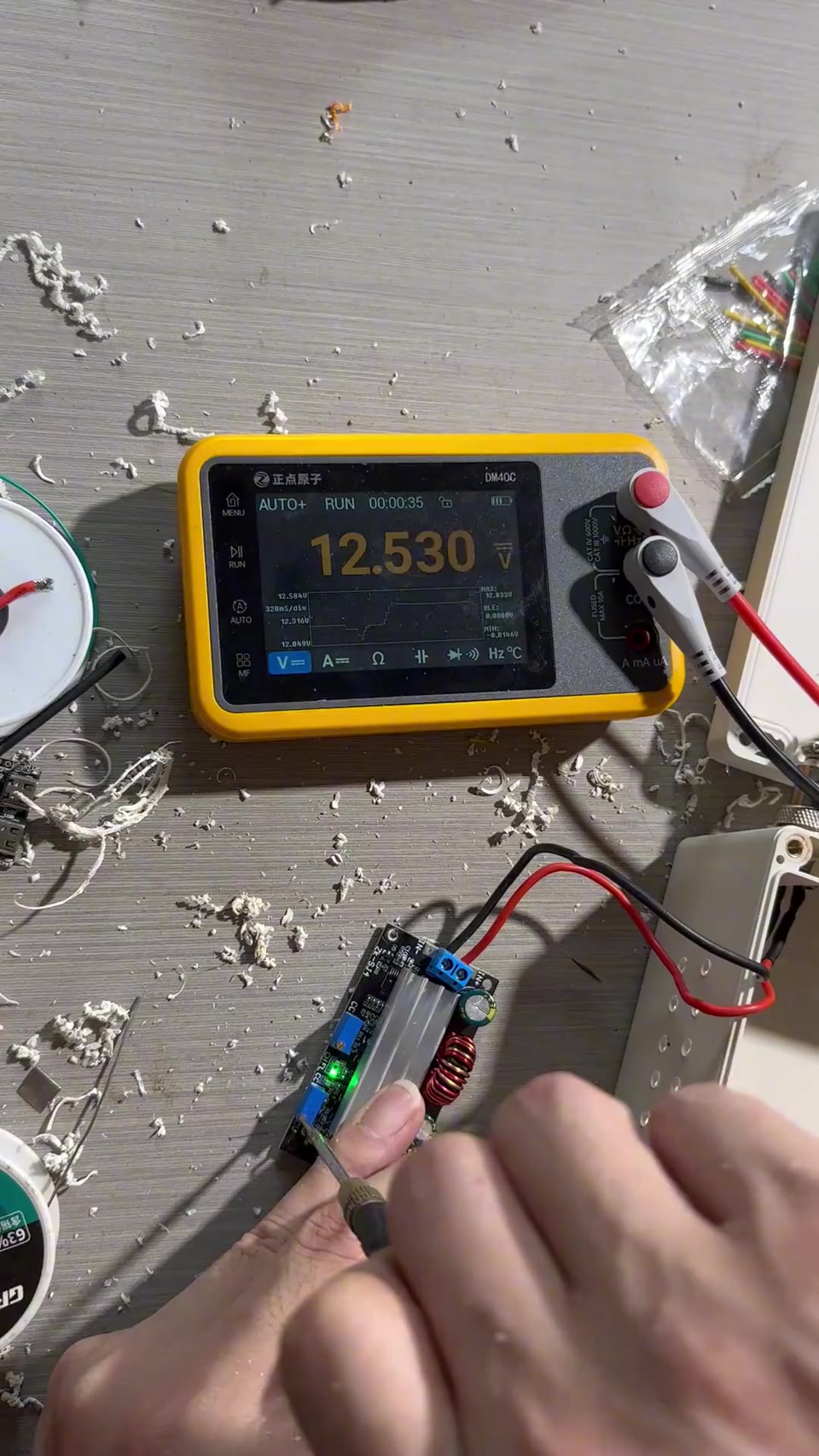

   4. 充电:恒压恒流升降压模块调 12.7–12.8V

   充电输入正负极接升降压模块输入;模块带电池充电管理;输出调到 12.7–12.8V。

   01:36 – 01:50
5.

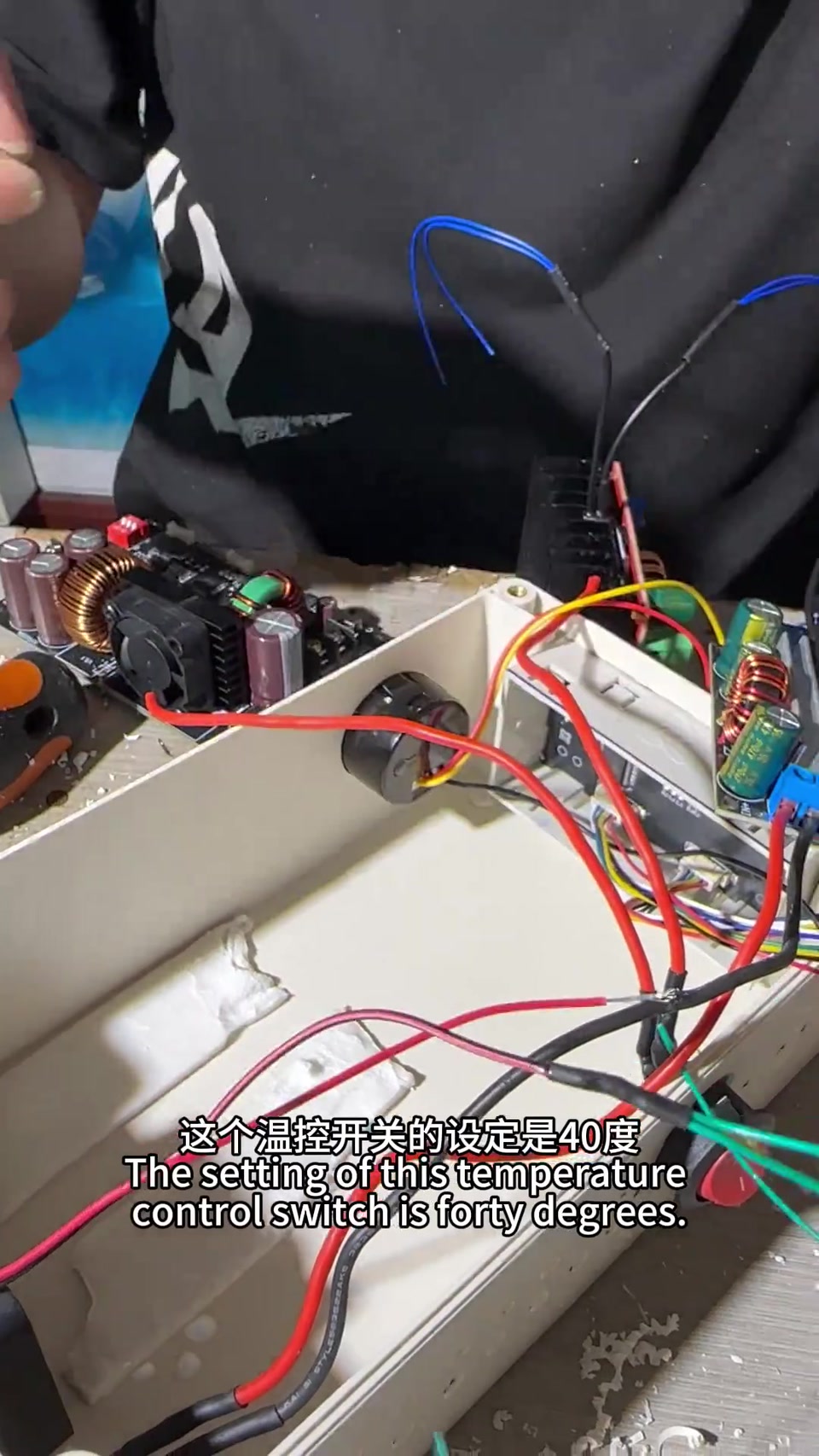

   5. 风扇 + 两个 40℃ 常开温控开关并联

   装风扇;一个温控开关贴升压模块散热片;40℃ 常开,并联后另一端接总开关输出;电压表正极也接这里;风扇负极和电量表负极一起接升压模块输入端。

   01:50 – 02:31
6.

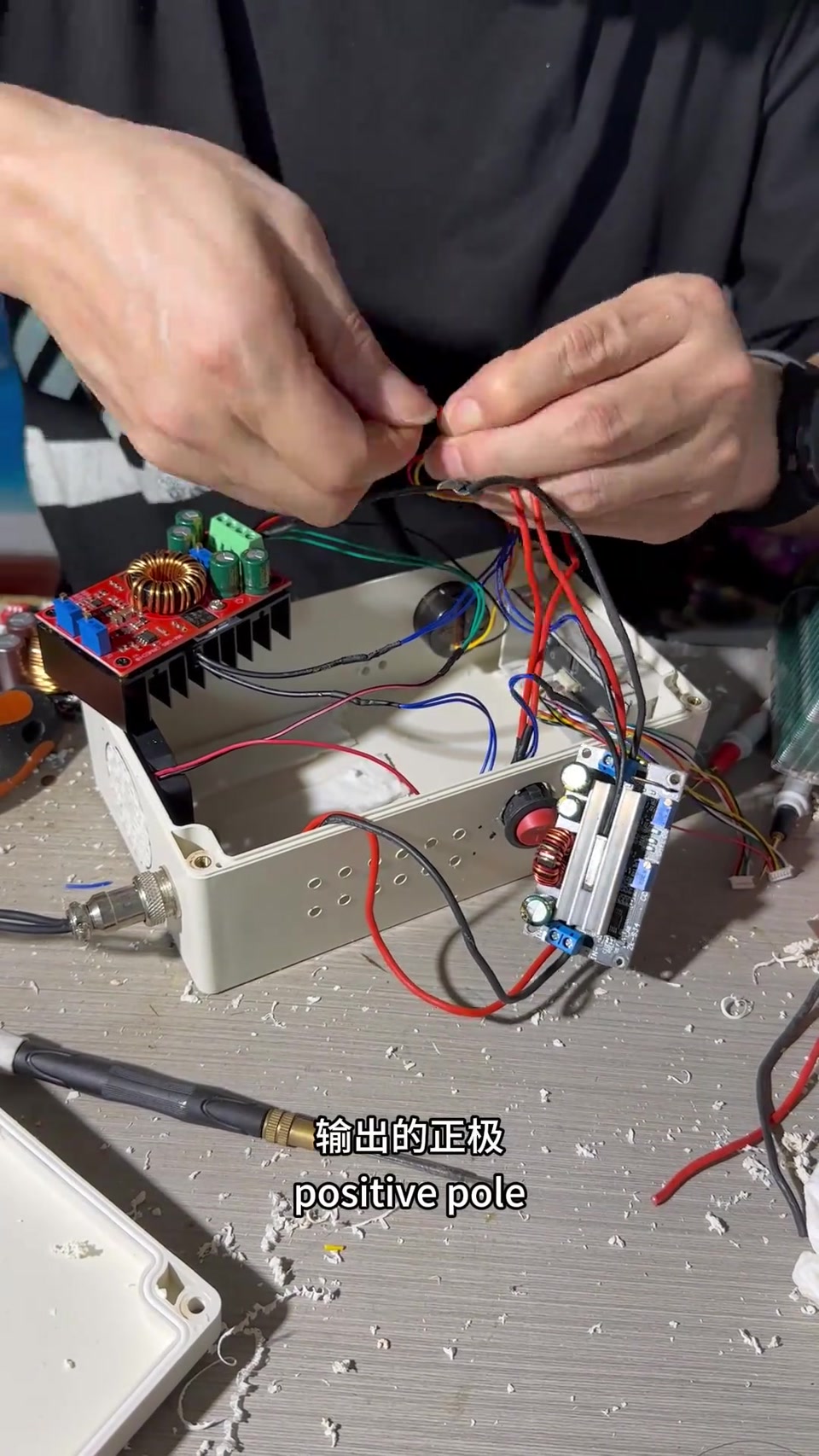

   6. 电池→开关→升压模块;升降压输出并入

   开关来的正极进升压模块输入;升降压模块输出负极与升压输入负极接一起,输出正极与开关输入正极接一起;电池包输出线按正负接到这两个接头。

   02:31 – 02:59
7.

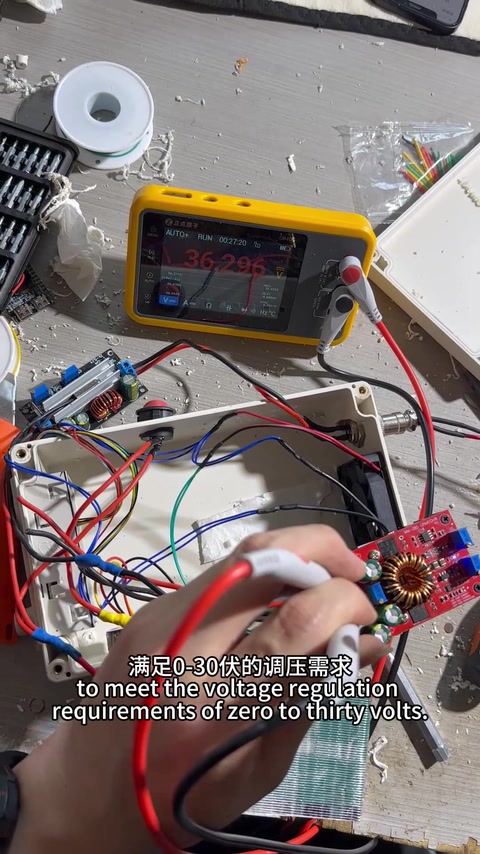

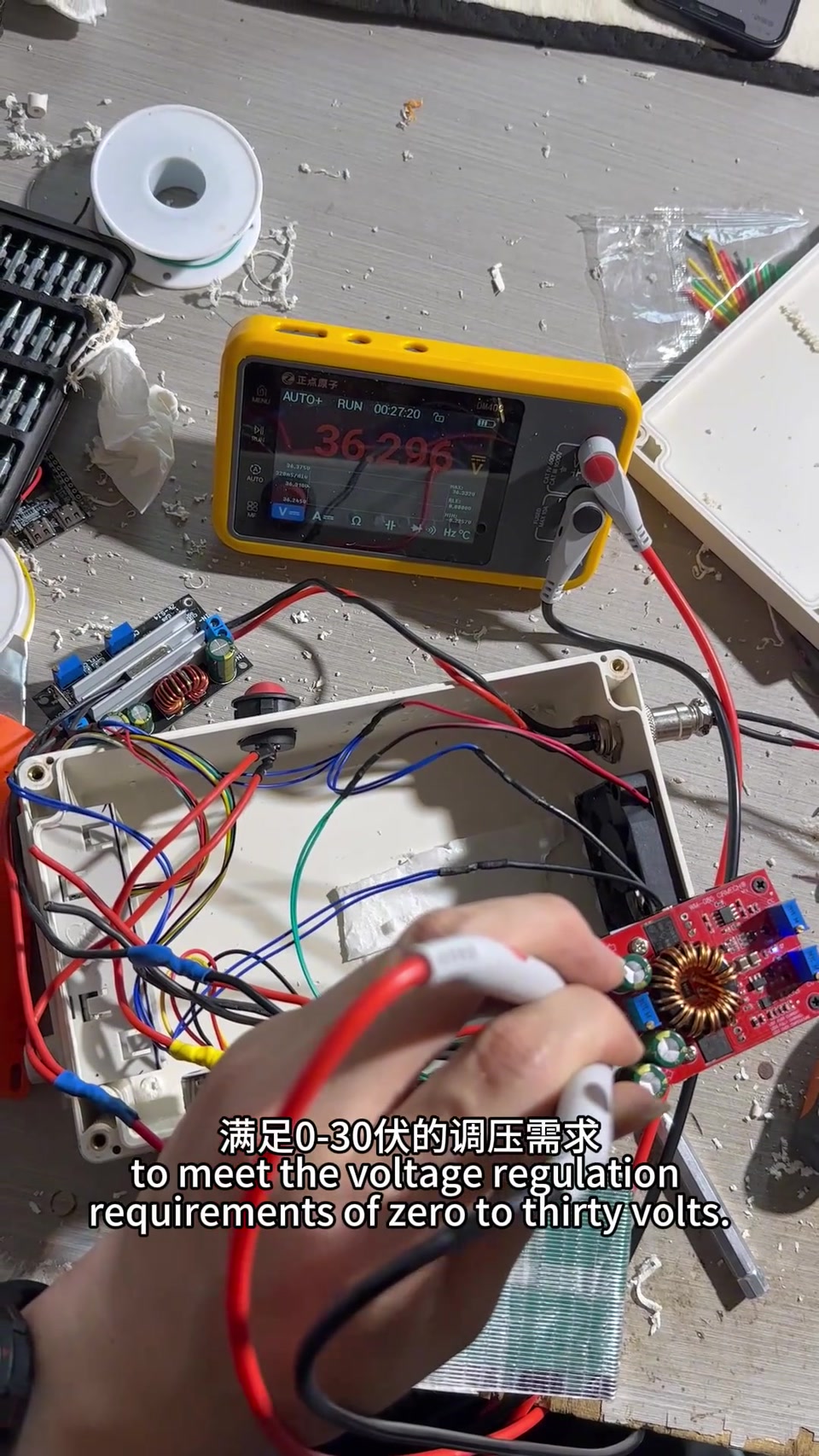

   7. 升压调 36V,进带晶闸管的数控调压模块

   上电把升压模块调到最高 36V——电池只有 12.6V,要满足 0–30V 调压需求;升压后两根线接数控调压模块;两根带夹子的输出线穿侧孔接调压模块输出端;库仑计排线插核心板。

   02:59 – 03:26
8.

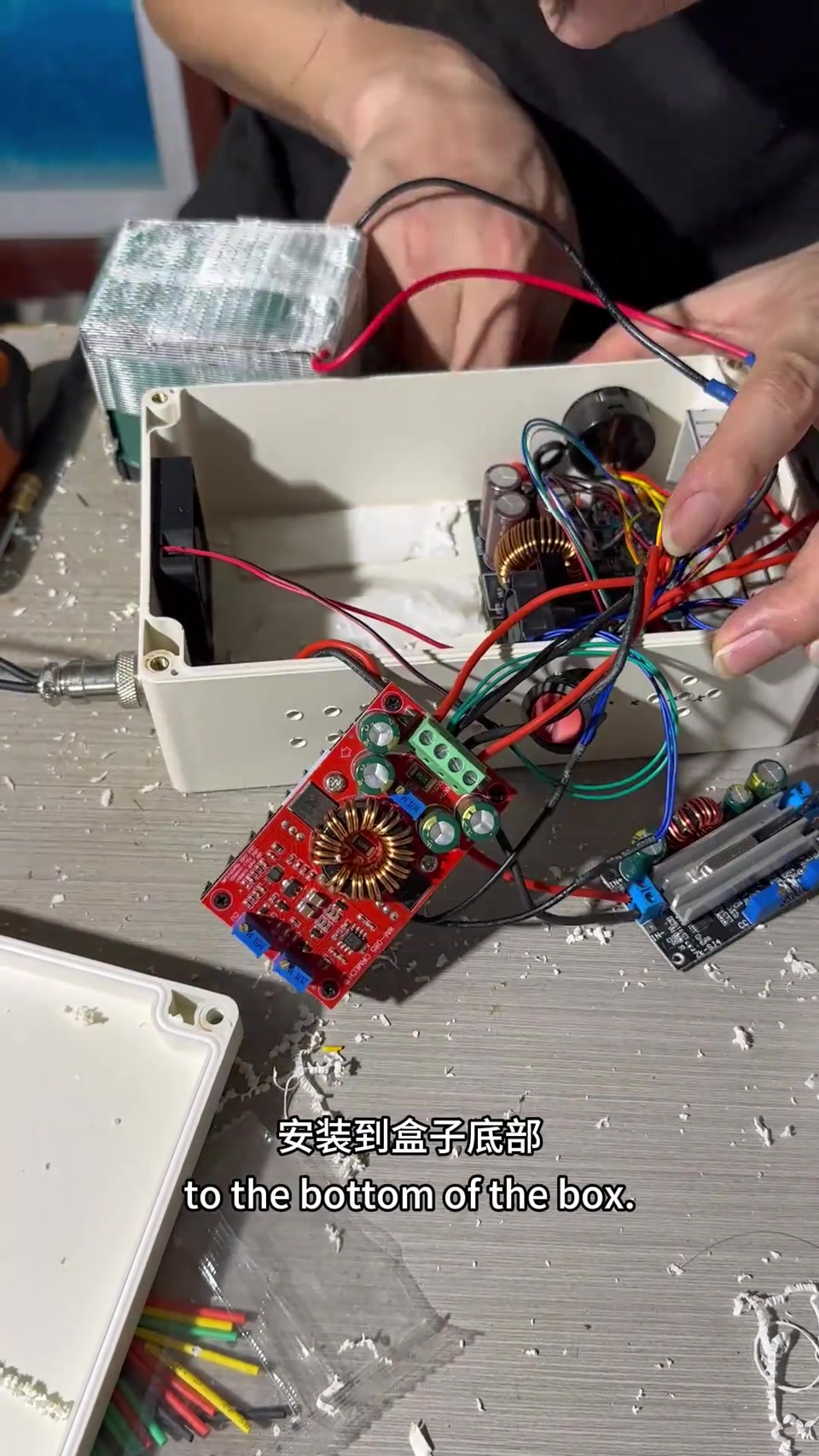

   8. 装机:核心板、电池包、升压模块、亚克力板

   核心板装盒底;电池包和升压模块装进盒;亚克力板上装升降压模块;塞得满满当当。

   03:26 – 03:39
9.

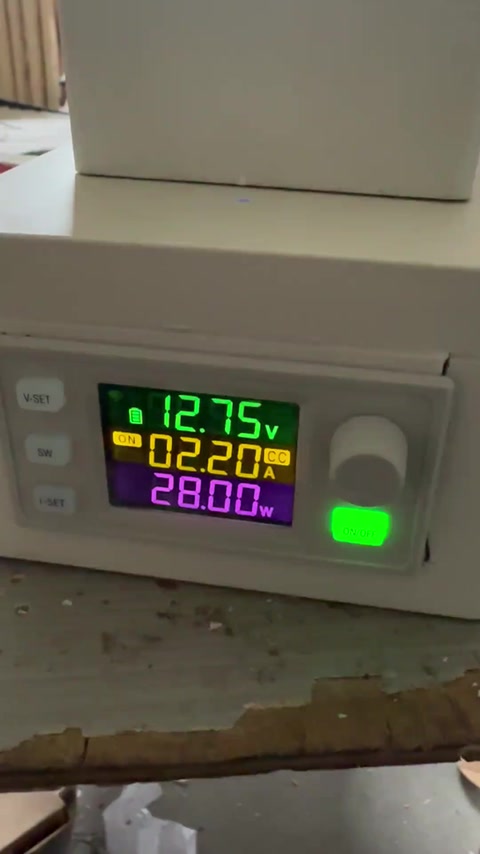

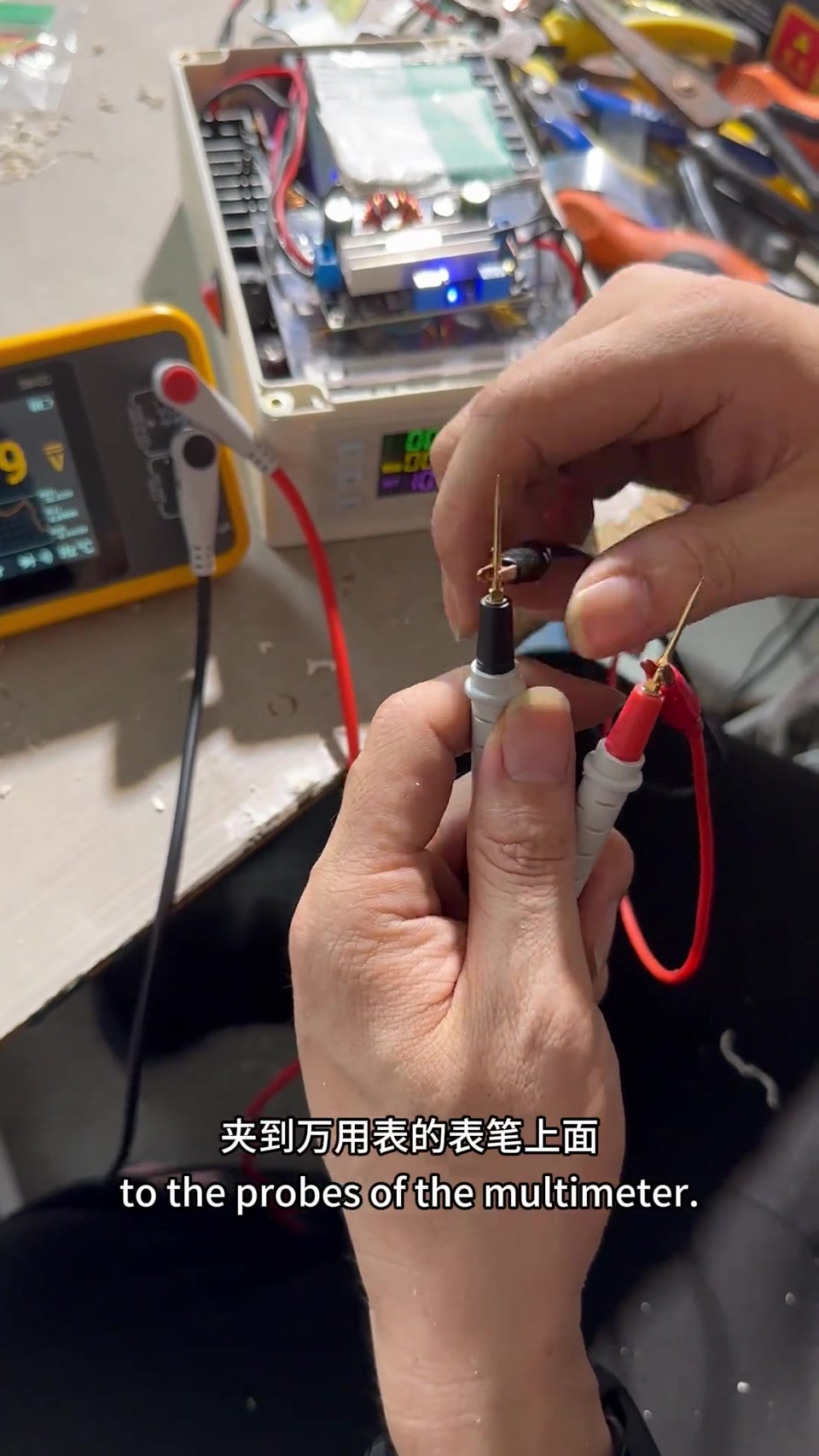

   9. 验证:充电、库仑计上电、万用表调压到 33V

   插充电线升降压模块开始给电池充电;开总开关库仑计红灯亮;侧边看电池电压;按库仑计开机,输出夹万用表,调旋钮电压精准;最高 33V;盖盖拧螺丝。

   03:39 – 04:19
10.
    10. 用途:负载测试、万能充、边充边用

    用料足、可靠稳定;精准调电压电流做负载测试;便携免找插座;工作台边充边用;设定电压电流给不同电池充电,相当于万能充。

    04:19 – 04:56

物料清单

画面读数

博主经验

• 电池只有 12.6V,先升到 36V 再数控降压,才能覆盖 0–30V 调压 03:02
• 温控开关并联,任一处过热即开风扇 02:16
• DIY 的好处是能在使用中按自己的场景改进 00:50

踩过的坑

• 盒内塞得满满当当,线多(评论担心维修乱) 03:36
