我做了一个过年氛围制造器？ 如果在农村有这样的语音远程点鞭炮玩具，你愿意过年回家多待几天吗

阿彪「过年氛围制造器」(17 分钟,4038 赞,MakerWorld/代码开源):废钢管钢筋焊可调角度五连发鞭炮架 + 橡皮筋自动装填;语音模块(ASR-PRO)→ESP8266 发送端 WiFi→ESP8266 接收端(700 行配置网页)→继电器→24V 高压电弧点火;24V 组用 6 颗旧拆机 1500mAh 18650 串联点焊(24.63V),6S 35A 均衡板需 26V 激活,恒压恒流升降压 25.2V 充电、XL4005 降 5V 供单片机;发送端 18650 + 5V 同口模块供电;实测「开炮」连发成功

开场「二营长你的意大利炮」。过年该有的浪漫:手拿对讲机远程语音点鞭炮,一次装 5 个可连发或单发;材料是废旧钢管钢筋 + 几十块电子元件;原理 WiFi 发送接收控制点火。机械:切割管道焊接架子,底部可活动连接调角度,加尾巴站稳;前支撑架用旧钢筋和镀锌钢管也可调;鞭炮夹:钢管开槽放夹支架,另一边短口放滑道焊上,底座焊几根钢管就几连发(5 个),头部和滑道尾焊螺帽,管上切引线凹槽;鞭炮夹放滑道,螺丝孔穿橡皮筋固定底座,点火后自动弹到下一个实现自动装填。电子(带购物截图):2000mAh 18650 一颗(3 元)给对讲机(发送端)供电配 5V 充放电一体模块(2.85);6 颗 1500mAh 旧拆机电芯组 24V,配 24V 6 串均衡保护板(三元 6 串同口 35A 带均衡,25.74);恒压恒流可调升降压模块(15.3)给电池组充电 5–30V 宽压输入;XL4005 可调降压模块(5.5)24V→5V 供单片机;USB 接口给 ESP8266 供电;ESP8266 ×2(13.94)一发一收;ASR-PRO 语音识别开发板(26.2)+ 小喇叭;5V 继电器模块(2.9)开关点火;24V 高压点火套件(高频变压器,两针产生电弧)。编程:语音模块官方资料包中文模块化编程,唤醒词「二营长」、命令词「把我的意大利炮抬上来/开炮/开火/发射/停止/连续开炮/停止连续开炮」,串口发指令给 ESP8266,合成语音生成模型烧录;发送端 ESP8266 用 VSCode PlatformIO:开热点 + TCP 服务端,中转语音串口数据,断线重连,300 多行;接收端连接发送端处理点火/自动熄火/连续点火,自带热点供手机网页配置(熄火时间等),700 多行;烧录后串口日志测试。3D 建模盒子(点火头、接收盒、发送盒)MakerWorld 开源打印。组装:点火头高压线拆下穿盒重焊,电源线换长;24V 组 6 颗串联满电 25.2V,点焊后万用表 24.63V,包青稞纸,总正总负镍片点焊;均衡线从总正极每串一根按序;均衡板只接负极输入和负极输出,正极不过板直接引出,插均衡线;保护板默认未激活需 26V 以上通电一下激活;测电压正常装盒严丝合缝;升降压模块输出调 25.2V 接电池组并联线;24V 输出接降压模块调 5V;忘装开关剪线加长接开关;5V 线接 USB 座;继电器也需 5V 从降压 5V 接;升降压输出再接 24V 两根线正极经继电器给点火头;继电器 5V + IN 信号 + 24V 输入输出延长到点火包,ESP8266 高低电平控制;装 ESP8266,Type-C 供电,航空插头母座充电口;供电测试指示灯充电、开关线路不冒烟、手动触发继电器电弧点火正常,接收端完成。发送端:语音模块串口两根线接 ESP8266 串口 RX/TX 交叉;18650 + 5V 同口模块,为方便焊锡电池上点镍片再焊正负极线,接模块输入,Type-C 充电绿灯闪充电、蓝灯放电;两根 Type-C 线正负并联合一输入,加开关(开关一端接 5V 正,负极直连,开关输出到 Type-C 正);装 ESP8266、喇叭到盖、语音模块、Type-C 同口模块;两根 Type-C 线分别供语音模块和 ESP8266;上电测试「开炮」OK;盖盖,装饰用灵魂天线;手机进配置页设自动熄火时间/连续点火;点火头固定到架子用亚克力板绝缘,胶水固定点火针使电弧点燃引线;户外试放「开炮」连发成功,效果相当可以。评论 257:会不会算制造枪支(娱乐玩具不算武器);只用过 Arduino 对 8266 编程能学吗(完全可以);如何编程(跟着视频);圆盘式放炮才完美(网上有卖);开源了吗;钢管没膛线;警察不叫你谈话;卖吗多少钱;禁烟花了。

做了什么 · 结果

制作步骤13 步 · 点图跳到原片

1.

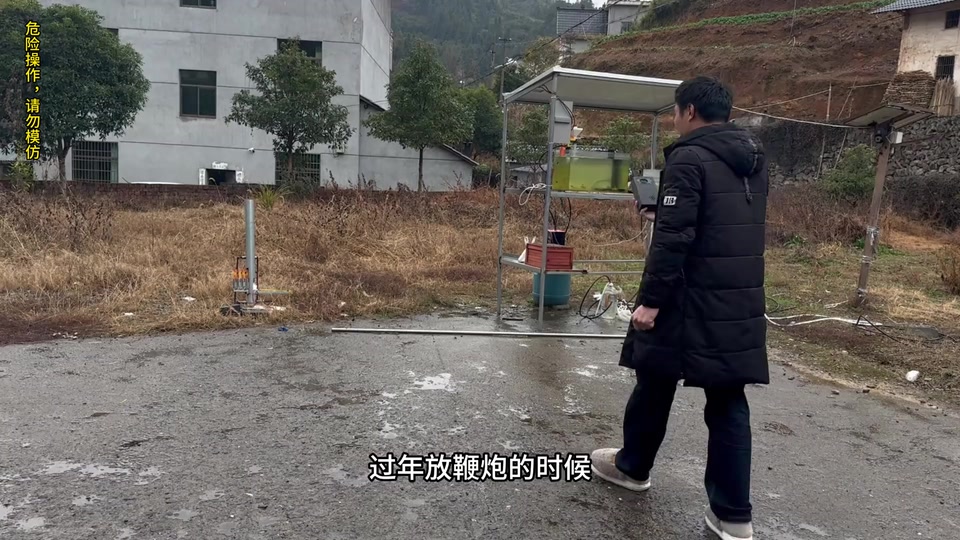

   1. 概念:对讲机语音远程点鞭炮,5 连发,废钢管 + 几十元电子件

   过年浪漫:手拿对讲机远程点鞭炮,一次装 5 个可连发单发;材料废旧钢管钢筋加几十块电子元件;原理 WiFi 发送接收控制点火。

   00:00 – 00:46
2.

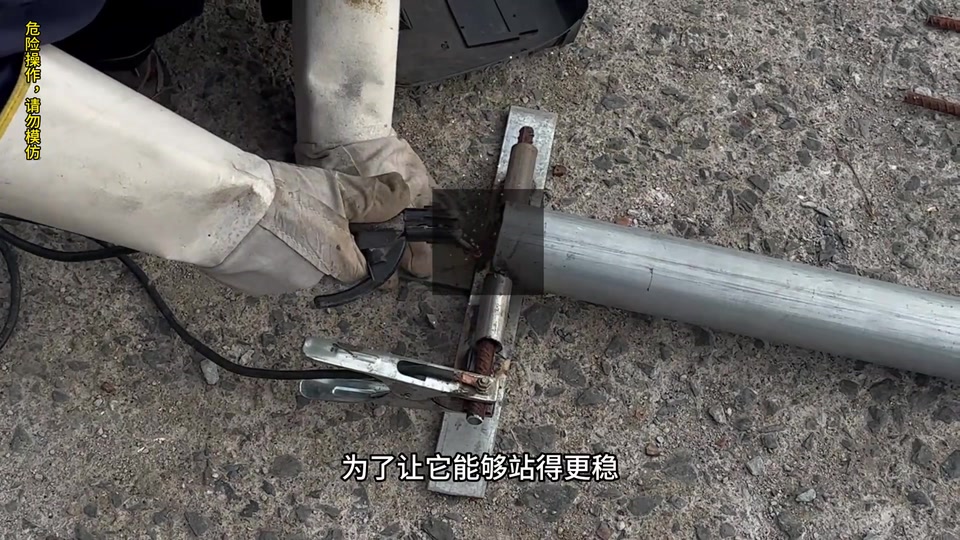

   2. 焊钢管架:底部活动连接调角度,尾巴,前支撑架

   切割管道焊架子;底部做成可活动连接调角度;加尾巴站稳;前支撑架用旧钢筋镀锌钢管也可调;效果像那么回事。

   00:53 – 01:51
3.

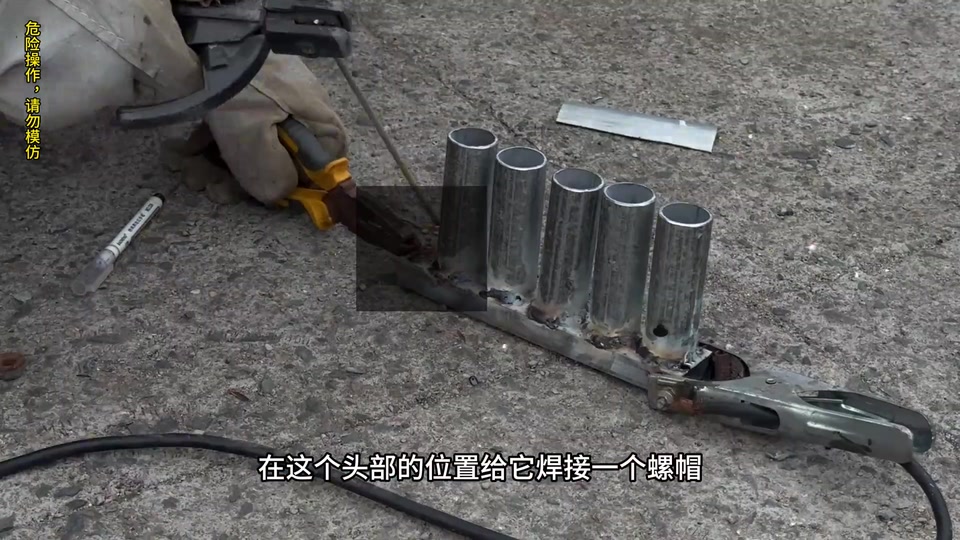

   3. 五连发鞭炮夹:开槽、滑道、螺帽、引线槽、橡皮筋自动装填

   钢管开槽放夹支架;另一边短口放滑道焊上;底座焊 5 根钢管=5 连发;头部和滑道尾焊螺帽;管上切引线凹槽;鞭炮夹放滑道,螺丝孔穿橡皮筋固定底座,点火后自动弹到下一个。

   01:51 – 02:57
4.

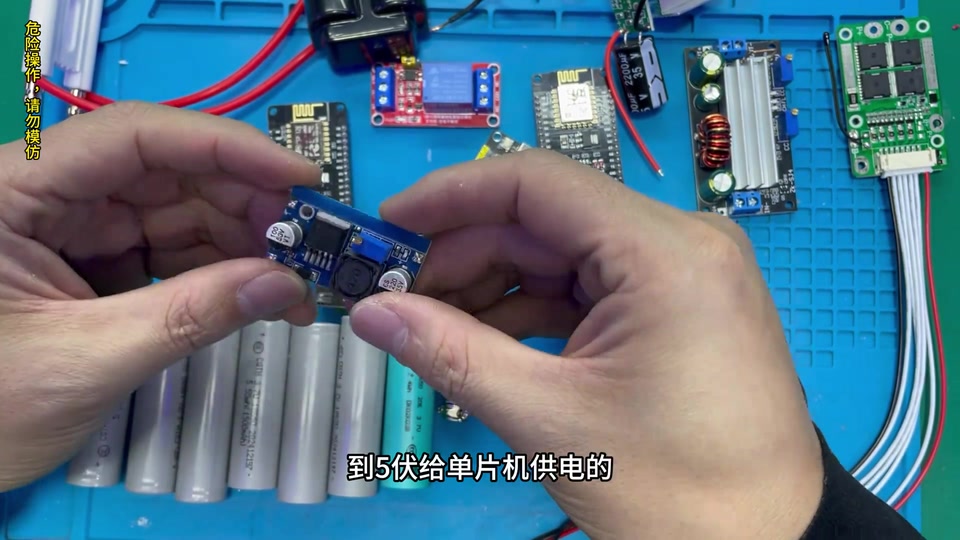

   4. 电子清单(带购物截图):18650、5V 模块、6 颗 1500mAh、6S 35A 均衡板、升降压、XL4005、ESP8266×2、ASR-PRO、继电器、24V 高压点火

   2000mAh 18650(3 元)供对讲机 + 5V 充放一体模块(2.85);6 颗 1500mAh 旧拆机组 24V + 6 串 35A 均衡保护板(25.74);恒压恒流升降压模块(15.3)5–30V 充电;XL4005 降压(5.5)24→5V;USB 口;ESP8266×2(13.94)一发一收;ASR-PRO 语音板(26.2)+ 喇叭;5V 继电器(2.9);24V 高压点火套件(高频变压器,两针电弧)。

   02:58 – 04:32
5.

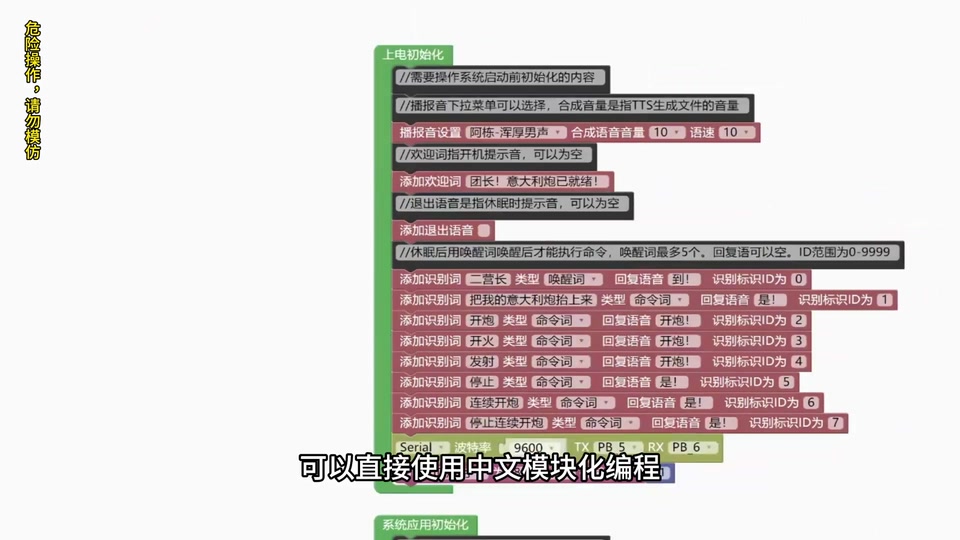

   5. 语音模块编程:唤醒词二营长,命令词开炮/开火/发射/连续/停止,串口发 ESP8266

   官方资料包中文模块化编程;唤醒词「二营长」,命令词「把我的意大利炮抬上来」「开炮」「开火」「发射」「停止」「连续开炮」「停止连续开炮」各 ID;通过串口发指令给 ESP8266;合成语音生成模型烧录。

   04:32 – 05:10
6.

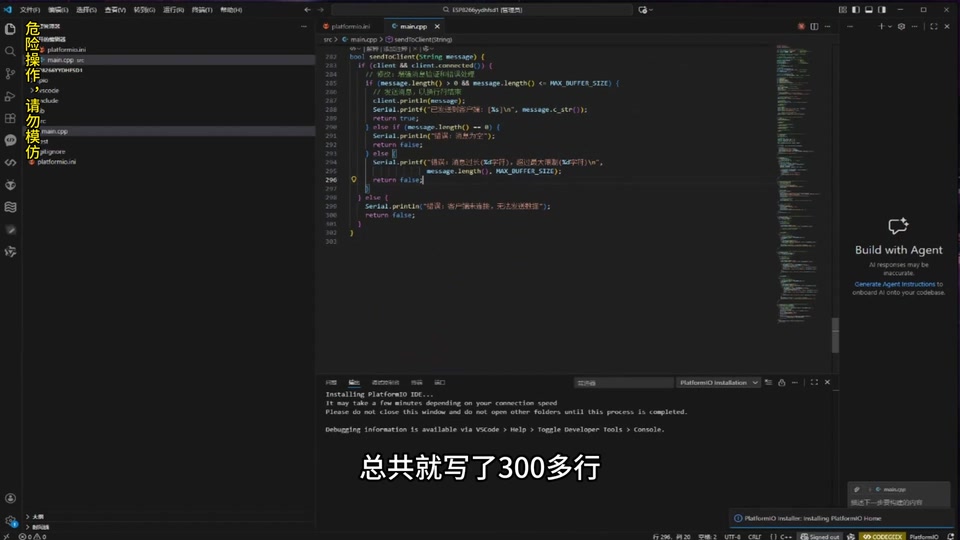

   6. ESP8266 发送端(热点+TCP 服务端中转,300 行)/接收端(点火逻辑+配置网页,700 行);烧录串口测试

   VSCode PlatformIO;发送端开热点、TCP 服务端、中转语音串口数据、断线重连,300 多行;接收端连接发送端处理点火/自动熄火/连续点火,开热点供手机网页配置熄火时间等,700 多行;烧录后临时连接看串口日志正常。

   05:07 – 06:36
7.

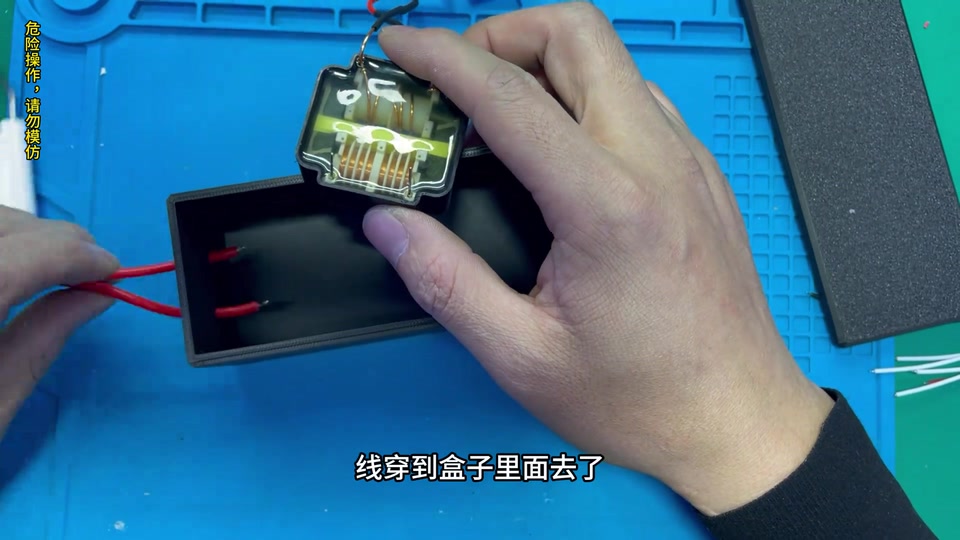

   7. 3D 打印三盒(MakerWorld 开源);点火头改线装盒

   需要盒子装元件(防水接线盒可替代),模型 MakerWorld 开源打印;点火头、接收盒、发送盒三部分;点火头两根高压线拆下穿盒重焊,电源输入线换长,盖盖完成。

   06:36 – 07:58
8.

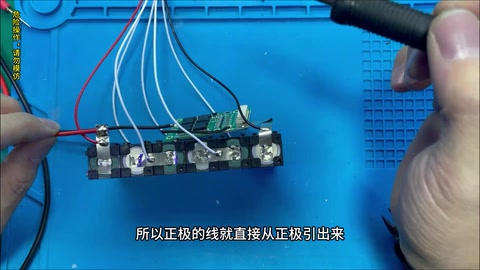

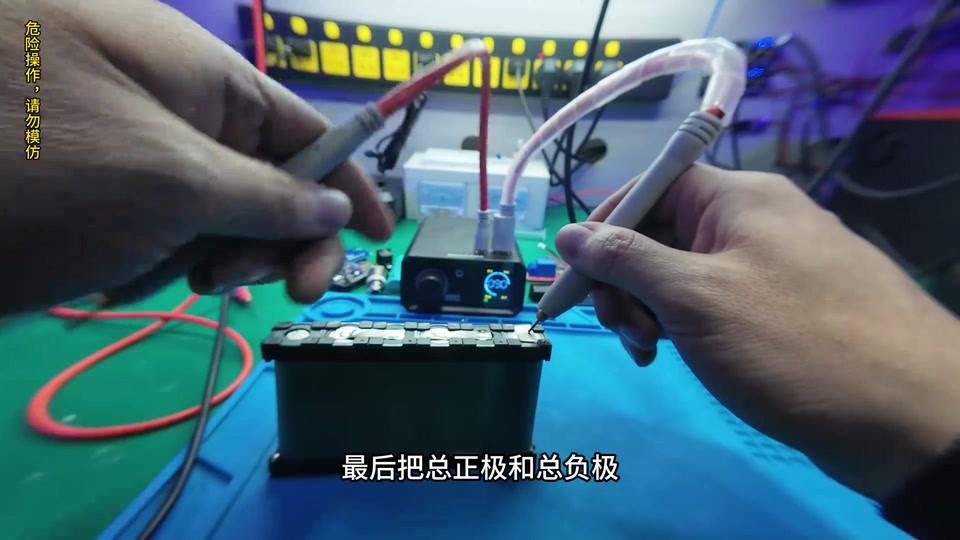

   8. 24V 电池组:6 颗串联点焊 24.63V,青稞纸,总正负镍片,均衡线,6S 均衡板(负极过板),26V 激活

   6 颗 18650 串联满电 25.2V;点焊后万用表 24.63V;外包青稞纸;总正总负镍片点焊;均衡线从总正极每串一根按序;均衡板只接负极输入和负极输出,正极不过板直接引出;插均衡线;保护板默认未激活需 26V 以上通电一下;测电压正常装盒严丝合缝。

   07:58 – 09:40
9.

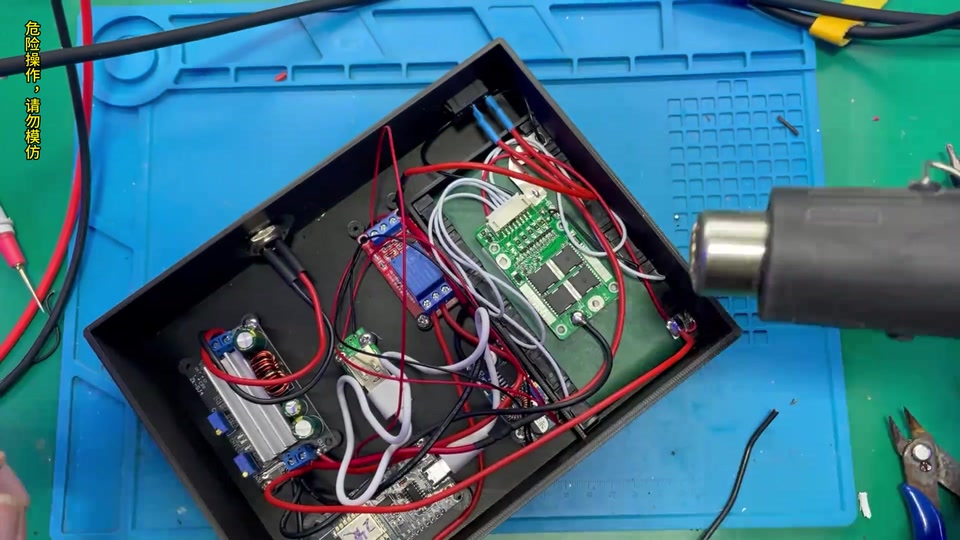

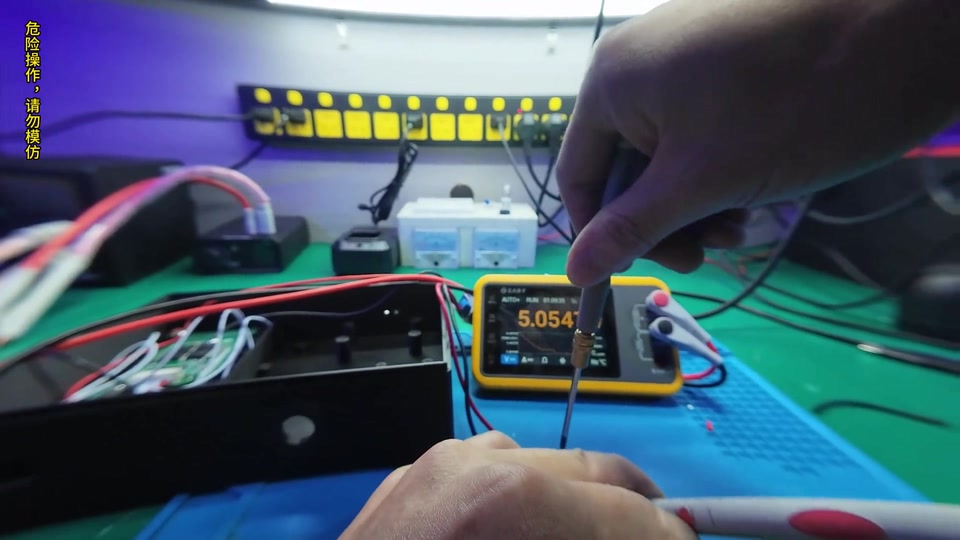

   9. 升降压 25.2V 充电;降压 5V;补开关;USB 座;继电器 5V

   恒压恒流升降压输出调 25.2V,电池组并联一组线接其输出端;24V 两根线接降压模块调 5V 供单片机;忘装开关,剪输出线加长接开关;5V 正负线接 USB 插口模块;继电器也需 5V 从降压 5V 接;固定模块和 USB 口。

   09:40 – 11:02
10.

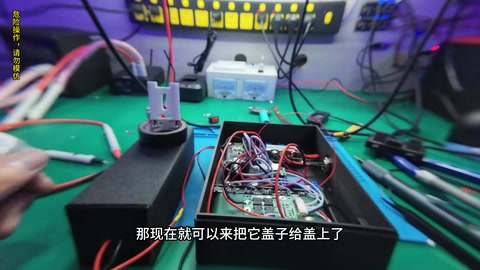

    10. 继电器控制 24V 点火包;ESP8266 装盒 Type-C 供电;航空插头充电口;通电测试电弧正常

    升降压输出再接 24V 两根线,正极经继电器给点火头;继电器 5V + IN 信号 + 24V 输入输出延长到点火包;ESP8266 高低电平控制;装 ESP8266,Type-C 供电;航空插头母座充电口;供电测试充电指示灯、开关线路不冒烟、指示灯全亮;接点火包线,手动触发继电器电弧点火正常;盖盖接收端完成。

    11:02 – 12:40
11.

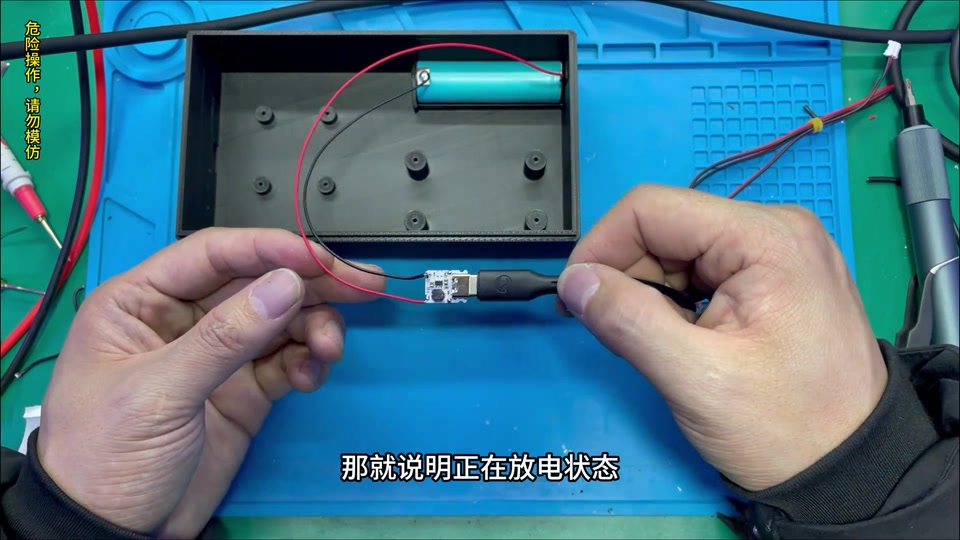

    11. 发送端:语音模块串口交叉接 ESP8266;18650 点镍片焊线 + 5V 同口模块;并联 Type-C 供电线加开关;装喇叭

    语音模块两根串口线接 ESP8266 串口,RX/TX 交叉;一颗 18650 + 5V 同口输入输出模块,为方便焊锡电池上点镍片再焊正负极线;接模块输入,Type-C 充电绿灯闪/蓝灯放电;两根 Type-C 线正负并联合一输入,加开关(一端接 5V 正,负直连,开关输出到 Type-C 正);装 ESP8266、喇叭到盖、语音模块、Type-C 同口模块;两根 Type-C 线分供语音模块和 ESP8266。

    12:43 – 14:16
12.
    12. 上电「开炮」测试 OK;灵魂天线;手机配置;点火头亚克力绝缘固定到架

    打开开关上电测试「开炮」完全没问题;盖盖;灵魂天线(装饰);手机进配置页设自动熄火时间/连续点火;点火头固定到架子,亚克力板绝缘,胶水固定点火针使电弧点燃引线;再试效果没问题。

    14:16 – 15:31
13.

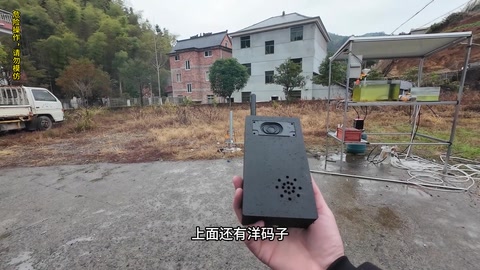

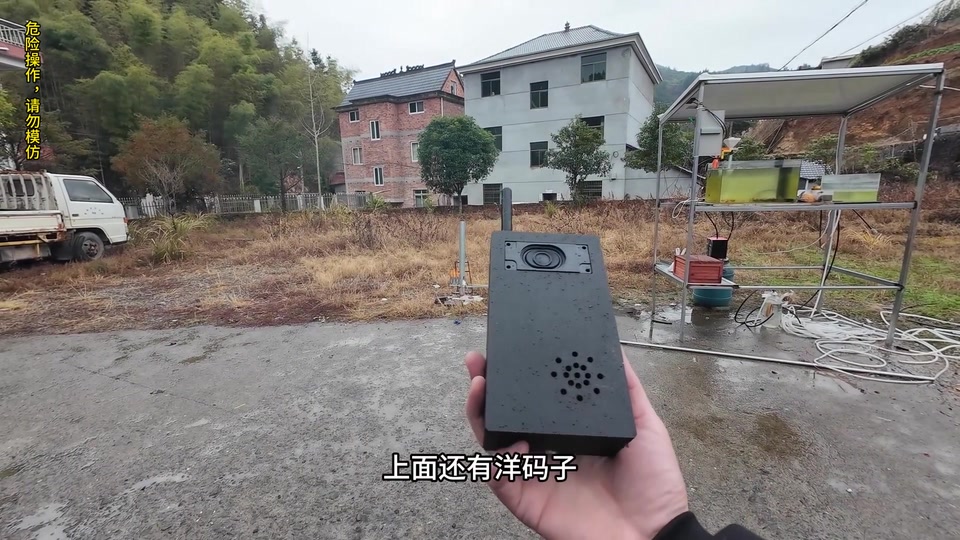

    13. 户外实测:二营长开炮,连发成功

    拿出来试:「这是炮吗怎么像大烟囱」「二营长开炮」一响,连续开炮;实际效果相当可以;点赞关注。

    15:31 – 16:44

物料清单

画面读数

博主经验

• 均衡线从总正极每串一根按序;这类均衡板正极不过板 08:51
• 保护板默认未激活,通 26V 以上一下即激活 09:16
• 电芯上先点镍片再焊锡引线 13:04
• RX/TX 交叉接串口 12:43
• 升降压充电电压调到满电 25.2V;降压 5V 供单片机和继电器 09:49
• 点火针用亚克力板绝缘固定,让电弧对准引线 15:09

踩过的坑

• 组装中三次「忘了」:开关、继电器 5V 供电、点火包 24V 供电,现场补线 10:21
• 点火头原线太短需改线 07:34

锂电安全提示

• 高压电弧点火 + 鞭炮,存在法律/安全争议(评论:算枪支?警察?),博主称娱乐玩具
• 通电测试「只要线路不冒烟就没问题」 12:03
