第36集 | 不到1块买的蓝牙音响改造后效果惊艳！ 从废品站找来的废品音响改造成为无线蓝牙音响，效果居然如此惊喜

1 块钱废品音响改无线蓝牙音响:原放大板不放大蓝牙信号,直接用蓝牙板驱喇叭 + 6 节 18650 电池

废品站淘的老式有源音响(不到 1 元),保险丝好、上电有电流声、变压器输出正常。原计划把蓝牙模块音频输出接到原电路板音频输入,结果不放大;改为直接用蓝牙板驱动喇叭,可行。于是拆掉全部原装件只留喇叭,做成充电式:6 节 18650 组电池组点焊,配 3S60A 均衡保护板、青稞纸绝缘、纤维胶带加固;充电端加二极管和恒压恒流降压模块;外壳装快充接口、电量显示模块和开关;接线后上电点亮,装回外壳,手机蓝牙连接播放,「小音质还是可以的」。评论区最高赞指出没有音频放大效果一般。

做了什么 · 结果

制作步骤8 步 · 点图跳到原片

1.
   1. 淘到音响,先查保险丝并上电

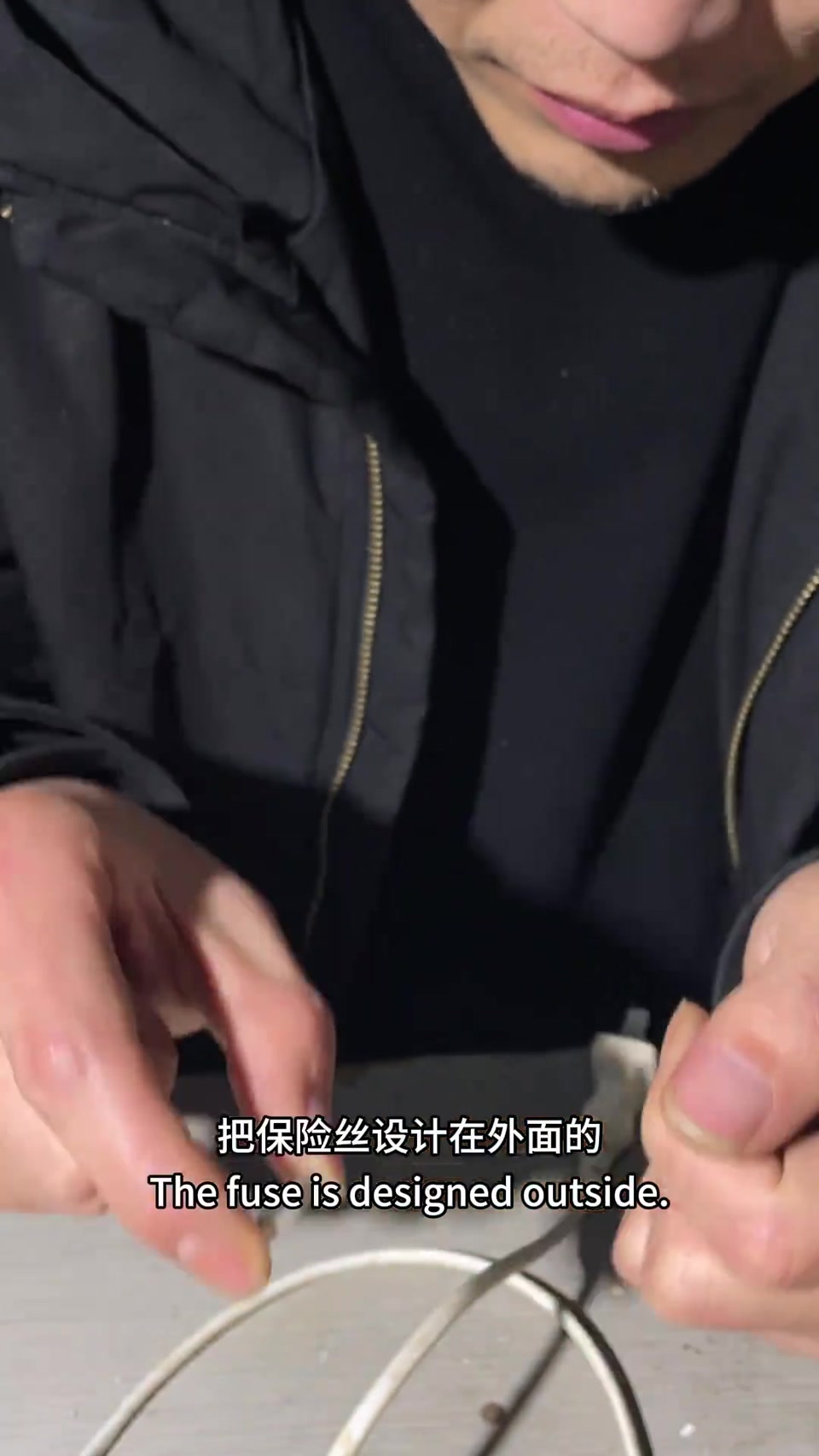

   不到 1 元的老古董有源音响;保险丝外置好拆;万用表测保险丝好;直接上电没冒烟、喇叭有电流声。

   00:00 – 00:27
2.
   2. 拆机看板子:变压器输出正常

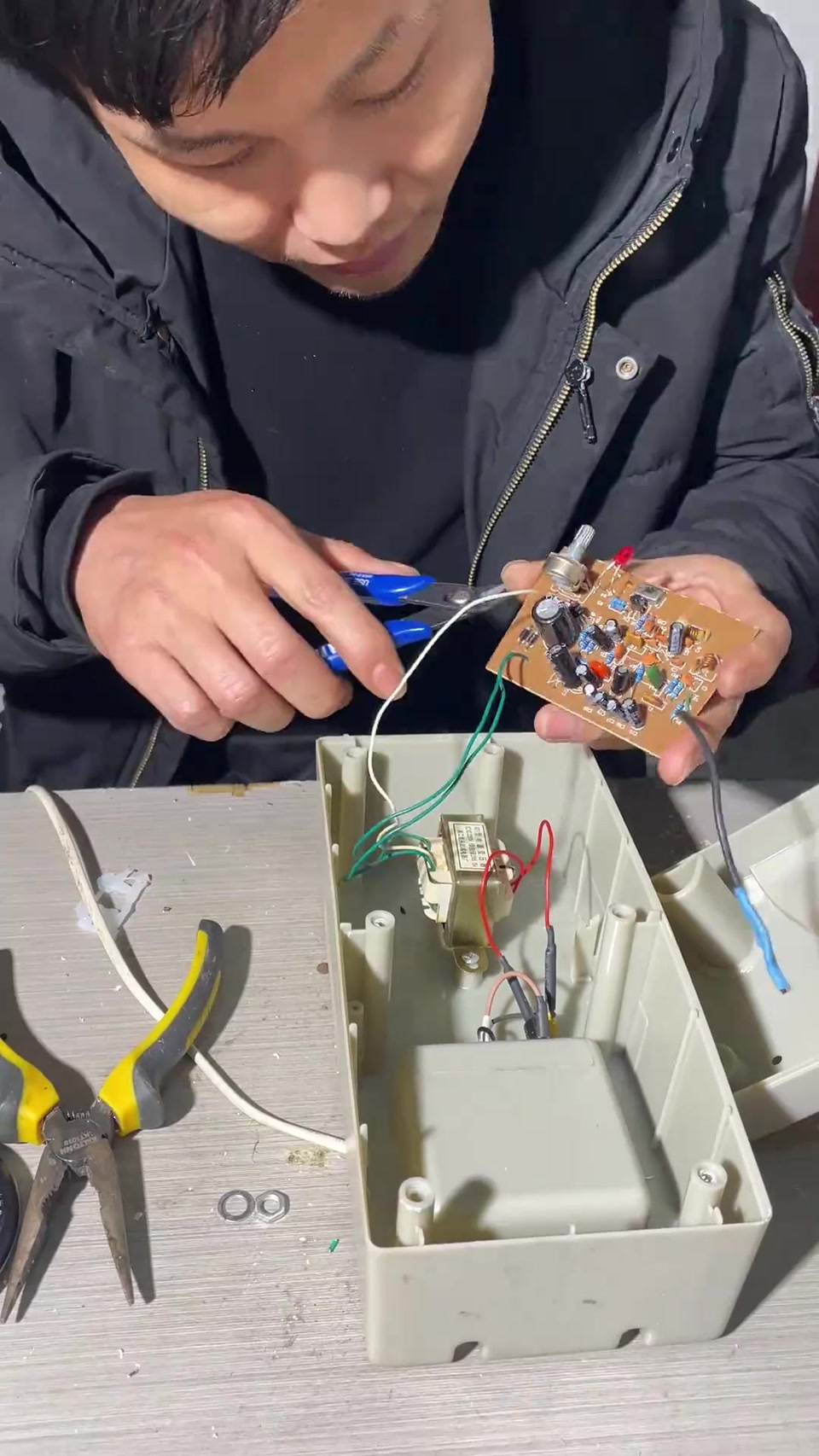

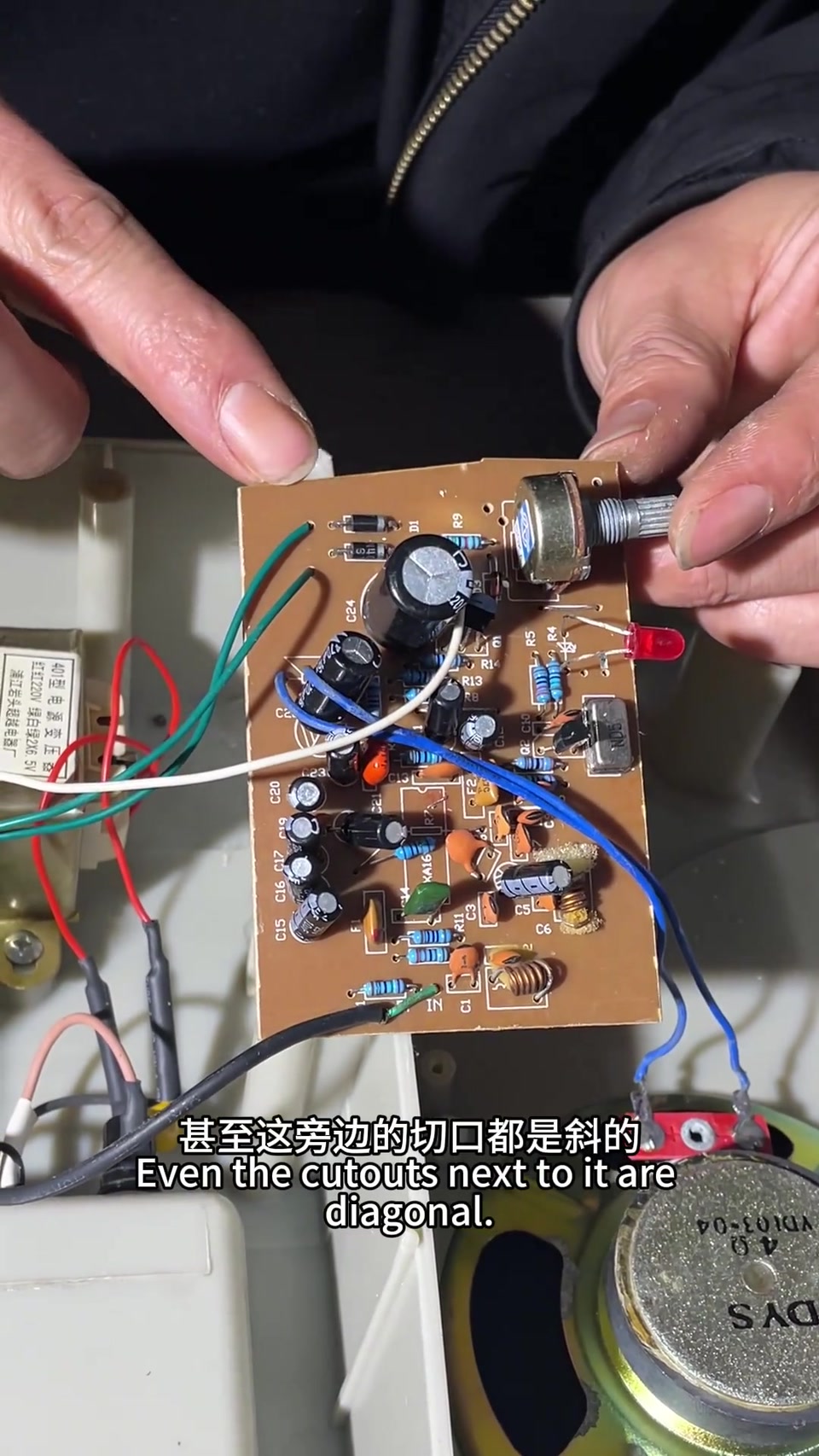

   结构简单:变压器 + 单层电路板(音频放大线路),无烧痕,变压器输出电压正常,理论上是好的;板上还有一颗小芯片。

   00:27 – 00:56
3.
   3. 拆平衡车音响里的蓝牙模块,接原板失败

   蓝牙模块只有宽电压直流输入和音频输出两组线;把音频输出接原板音频输入,行不通——原板不是单纯的音频放大电路。

   00:56 – 01:24
4.
   4. 改用蓝牙板直驱喇叭,拆光原装件

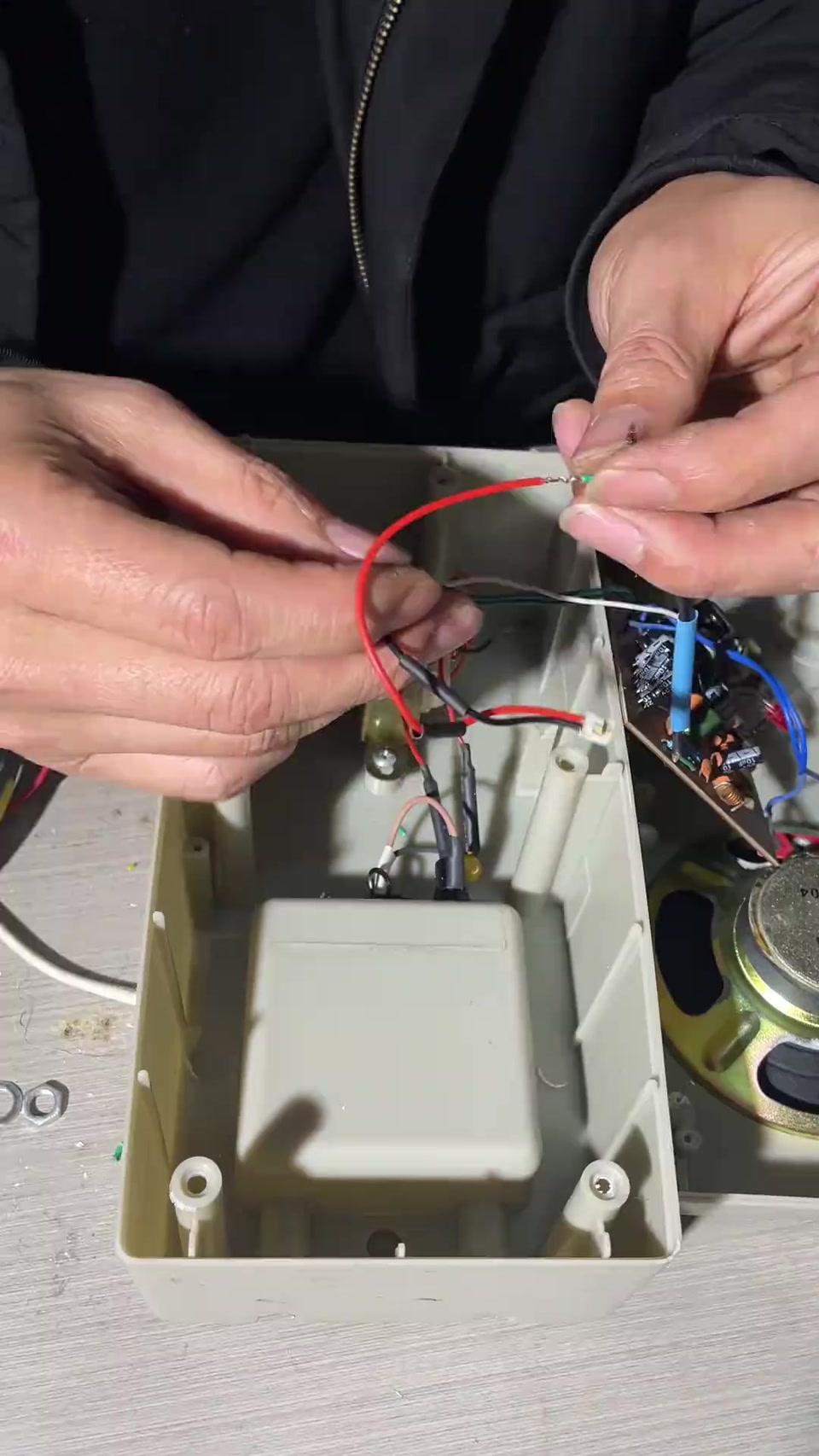

   蓝牙板通电连接成功,可以直接驱动喇叭;于是剪掉所有线,只留喇叭,电源也去掉,彻底无线化,装充电快速接口。

   01:24 – 01:56
5.
   5. 6 节 18650 组电池组并点焊

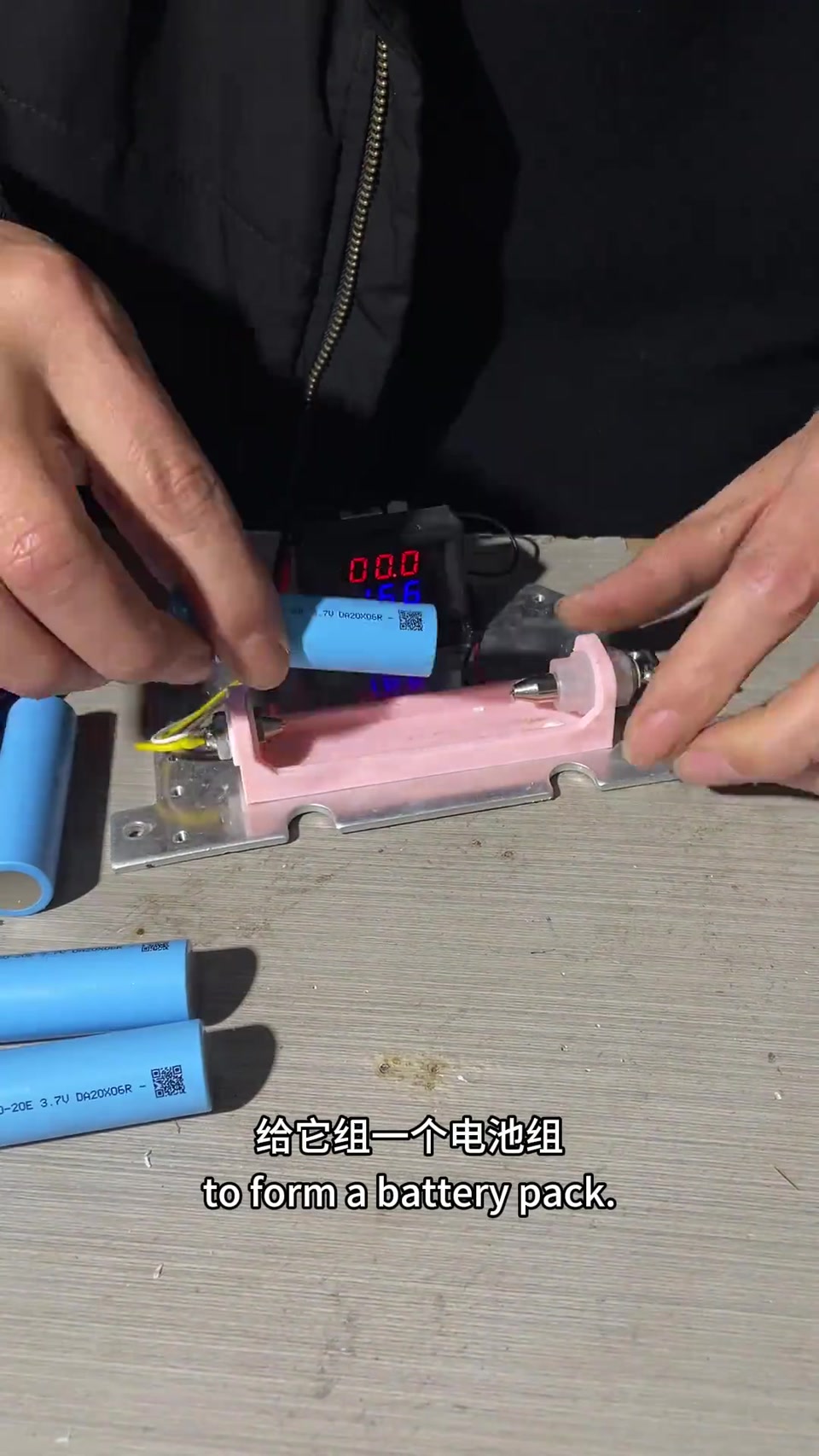

   外壳规划电量显示模块和开关孔;准备 6 颗 18650 组电池组,进行点焊。

   01:56 – 02:14
6.
   6. 青稞纸绝缘,接 3S60A 保护板

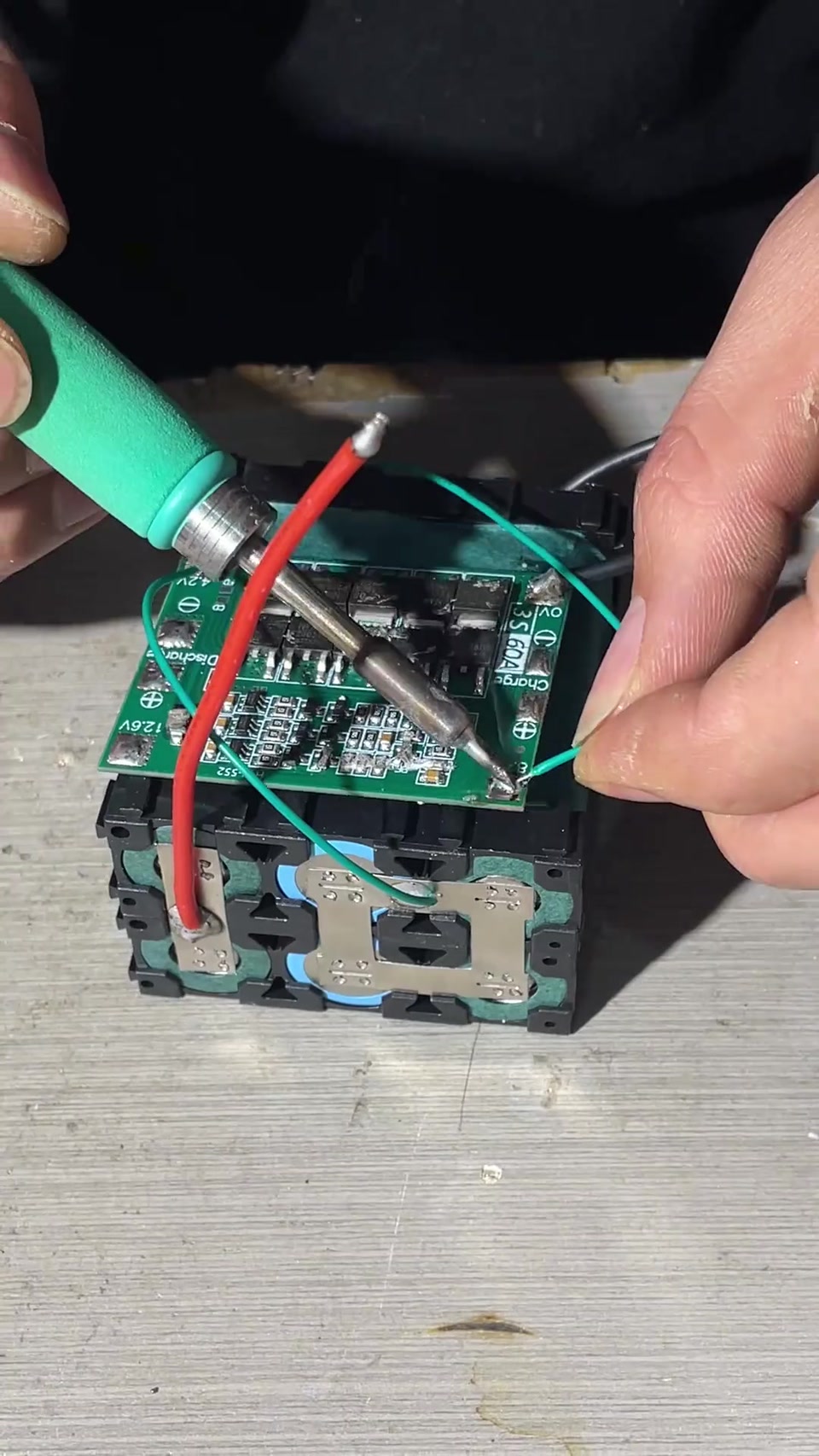

   包青稞纸,焊保护板均衡线和正负极线,万用表测接线;两端青稞纸 + 纤维胶带加固;输入端接正负线,正极加二极管,充电端加恒压恒流降压模块保护电池。

   02:30 – 03:02
7.
   7. 装电量显示与开关,理线

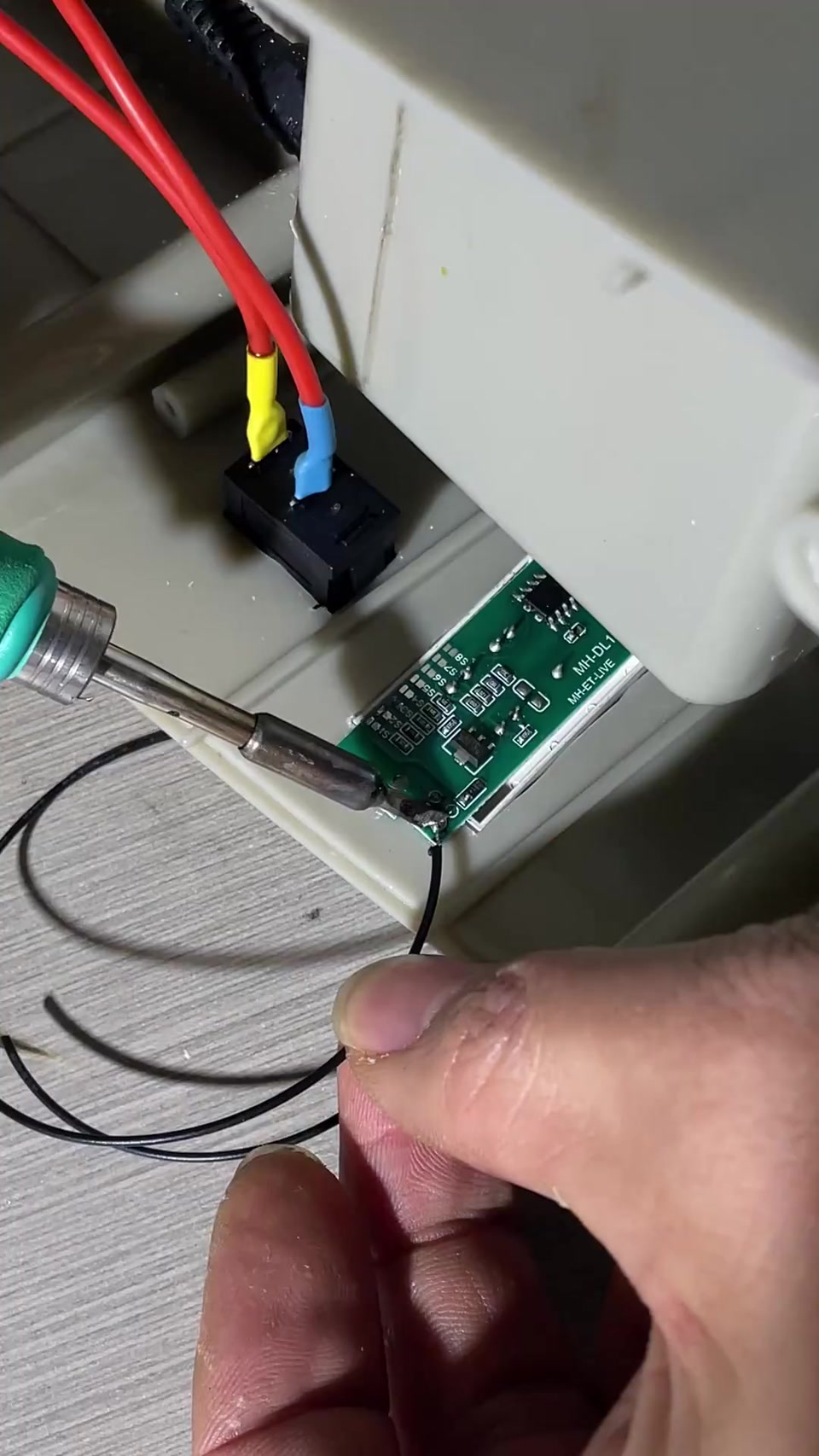

   快速插口充电线接降压模块输入;电量显示模块与开关装进壳孔;开关输出正极接电源输入接口线并分一根细线给电量显示;电量显示负极与蓝牙模块负极接一起;保护板输出接开关输入正极和总负极。

   03:02 – 03:44
8.
   8. 上电点亮,装回外壳,蓝牙播放

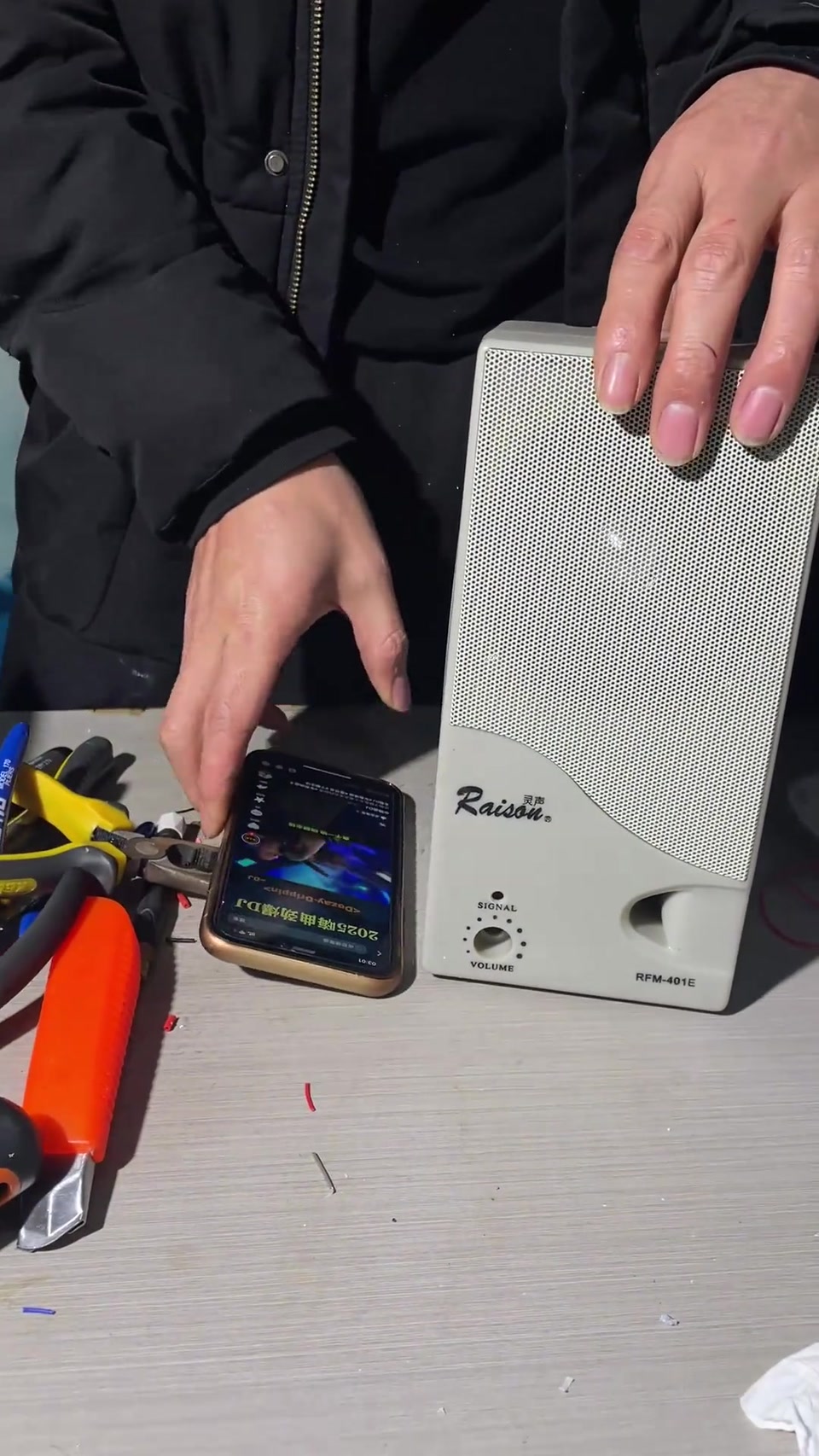

   开电源点亮正常;电池组、恒压模块、蓝牙模块装进音响壳,插喇叭线和蓝牙电源线,锁螺丝;手机蓝牙连接播放,小音质还可以。

   03:44 – 04:23

物料清单

画面读数

博主经验

• 老音响的原放大板不一定能直接放大蓝牙音频,不行就用蓝牙板自带的功放直驱喇叭 01:24
• 保护板接好后先用万用表测接线再装壳 02:48

踩过的坑

• 蓝牙音频直接接原电路板音频输入行不通(不是单纯放大电路) 01:16

锂电安全提示

• 电池两端青稞纸 + 纤维胶带 02:48
• 充电端加二极管和恒压恒流降压保护 02:56
