第66集 | 如何自己手搓一台桌面便携小台钻？ 亲手打造属于DIY爱好者自己的桌面小台钻，竟然能在螺纹钢上钻孔

阿彪手搓便携充电小台钻(11 分钟,MakerWorld 开源):795 马达 12–24V、20/60 齿皮带轮、圆锥/线性轴承、光轴、3D 打印件;6 颗 18650 2600mAh 10C 6S + 35A 均衡保护板 + IP2369 45W 2–6S 充放模块 + 表头 + 摇臂开关,均衡线每串一根、首次需高 2–3V 激活、输出 21V;第一版锥形轴承装反摩擦融化,改模后完美,方钢如切豆腐、螺纹杆钻透大半

手头有套皮带轮又缺小台钻,做一台便携可充电、不用插线的桌面小台钻,方钢打孔削铁如泥,大号螺纹杆也能钻。材料清单(含价格):795 马达 12–24V 28.9 元、电钻夹头+5mm 转接头 15.28、20/60 齿皮带轮 12.1、圆锥滚子轴承(内孔 10)两个 10 元、线性轴承 5.5、带法兰线性轴承 15.2、10mm 光轴 40cm(17.5/米)、5mm 光轴 10cm(39.9/10 根)、M6×90 内六角 3.73/5 套、内 5 外 10 小轴承 17 元/10、弹簧 4.3/10;电子:6 颗 18650 2600mAh 10C(100 颗 343 元)、6 串 35A 均衡保护板 23.74、DC7–100V 电量表头 10.9、IP2369 PD45W 2–6S 充放模块 21.3、6mm 摇臂开关 1.9;不想做锂电可省略电池和均衡板改 DC 直供;没有点焊机等专业工具最好别做锂电池组。电池:总正总负引出接均衡板的镍片;均衡线很多人纠结,记住从负极接到正极每串一根,采集每串电压;装均衡保护板并点焊好负极,均衡线插上;有的均衡板首次上电需输入高 2–3V 的电压激活一两秒;测输出 21V 左右说明激活。机械件按尺寸建模,MakerWorld 免费开源,PLA 打印四盘十几小时耗材 20 多元。组装:电池入盒凹槽,装电量表头,总正预留线,充电模块装 Type-C 孔位胶水固定;表头负、充电负、总输出负接均衡板负极输出;保护板充电输入线接充电模块负极,另一根接充电模块正极,拨模块小开关灯亮工作正常,Type-C 可充也可给手机放电;电池组正极另一根接开关中间脚(输入),正极输出总负载线、表头正极和检测线拧一股接开关输出端;开关装预留孔;通电表头显示,盖盖;光轴敲入圆孔。头部:上下小轴承、锥形轴承(内径 10 打印转接到 5,空间小装得费劲,模型设计失败)、钻头转接件、带法兰线性轴承 4 螺丝、另一线性轴承、夹头、马达支架 4 螺丝、马达、小皮带轮顶丝、皮带(先套皮带再装轮更好);转台底盘两螺丝,松紧调平台高低;底部夹座第三套内六角调钻头角度;两竖杆装弹簧;手柄活动连接件仿老式压水井原理,外面孔穿铜线防脱;接电源线到马达,防尘盖。试钻:一个孔后摇摆震动严重,轴不垂直,头部模型有严重问题;拆开发现塑料件已融合烧化,钻时向上顶摩擦塑料发热融化;改建模把锥形轴承从外面装进去,上下各一,阻止上顶下坠,轴承内圈随钻头转不摩擦;发现小轴承外径 10 可当变径装 5mm 光轴;近两小时重打印,完美解决安装难和摩擦生热;方钢像切豆腐,螺纹杆未完全钻透但差不多,桌面小台钻够用。评论:也做了一个(4);别核算 10cm 多少钱人家不卖;每月搞发明花多少钱;加夹具车珠子;做防水切酒瓶;主立柱太细塑料件多刚性差玩玩可以;后立杆要很粗的管;小台锯能做吗(到时候出教程)。

做了什么 · 结果

制作步骤11 步 · 点图跳到原片

1.

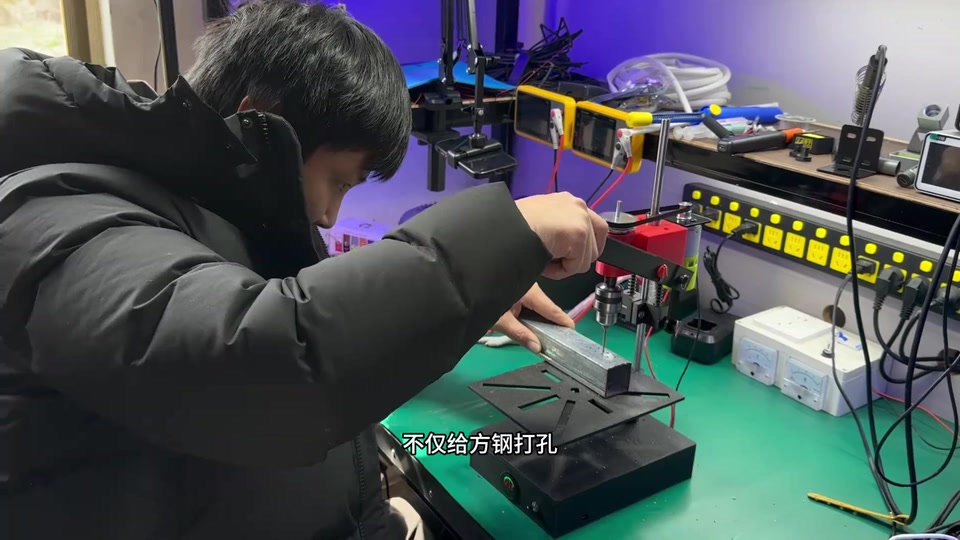

   1. 成品预览:便携充电小台钻,方钢/螺纹杆打孔

   手头皮带轮缺台钻,做便携可充电台钻;方钢打孔削铁如泥,大号螺纹杆也能钻;分享清单、过程、建模。

   00:00 – 00:27
2.
   2. 机械材料清单与价格:795 马达、夹头、皮带轮、轴承、光轴、螺丝、弹簧

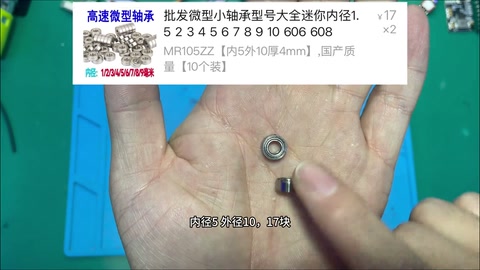

   795 马达 12–24V 28.9;夹头+5mm 转接 15.28;20/60 齿皮带轮 12.1;圆锥滚子轴承内 10 ×2 10 元;线性轴承 5.5;带法兰线性轴承 15.2;10mm 光轴 40cm(17.5/m);5mm 光轴 10cm;M6×90 内六角;内 5 外 10 小轴承;弹簧。

   00:27 – 01:33
3.
   3. 电子清单:6×18650 2600mAh 10C、6S 35A 均衡板、表头、IP2369 45W 模块、开关;无点焊机别做锂电

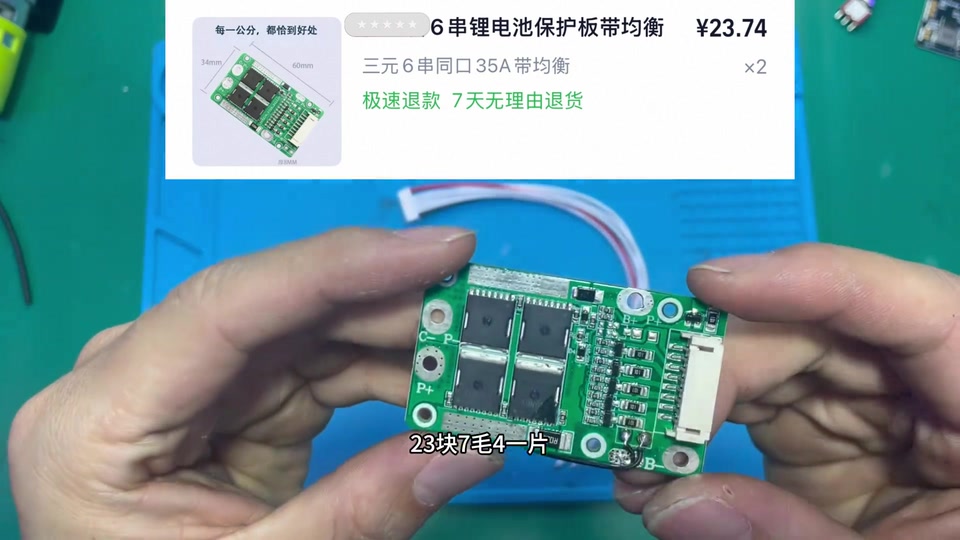

   6 颗 18650 2600mAh 10C(100 颗 343 元);6 串 35A 均衡保护板 23.74;DC7–100V 电量表头 10.9;2–6S PD45W 充电模块 21.3;6mm 摇臂开关 1.9;不做锂电可改 DC 直供;没有点焊机等专业工具最好别做锂电池组。

   01:33 – 02:28
4.
   4. 电池组:总正总负引出镍片;均衡线每串一根;装均衡板点焊负极;首次激活;21V

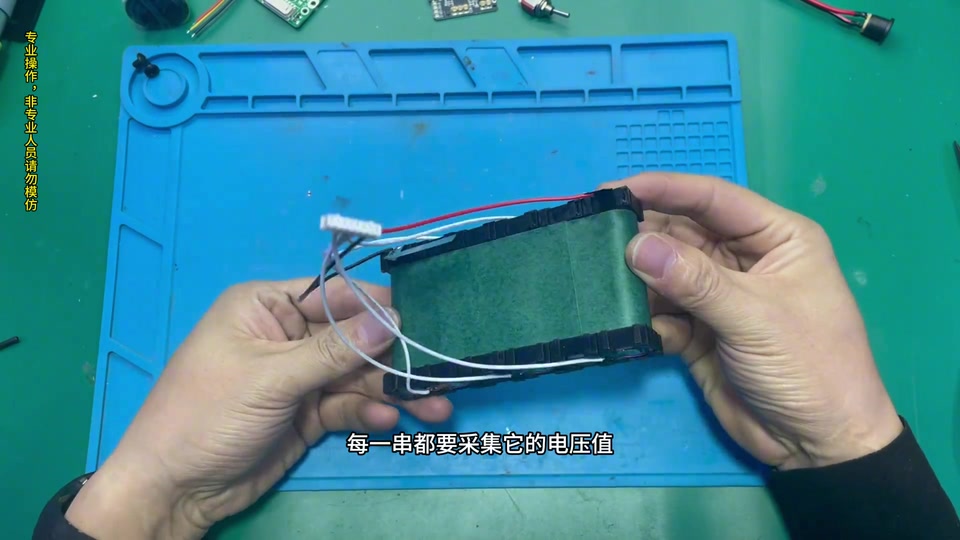

   总正总负引出接均衡板的镍片;均衡线从负极接到正极每串一根,采集每串电压;装均衡保护板并点焊好负极;均衡线插板;有的板首次上电需高 2–3V 电压激活一两秒;测输出 21V 左右已激活。

   02:36 – 03:18
5.

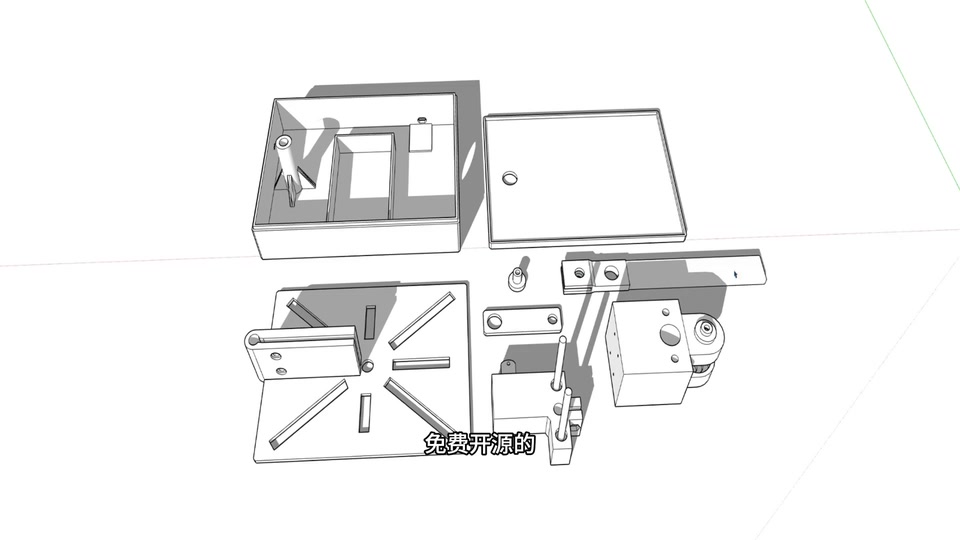

   5. 3D 建模开源 MakerWorld;PLA 四盘十几小时 20 多元

   机械部分按尺寸建模,MakerWorld 免费开源;PLA 打印耗材 20 多元,四盘十几小时。

   03:18 – 03:46
6.
   6. 电盒接线:表头、充电模块、均衡板负极汇总、开关输入/输出;光轴敲入

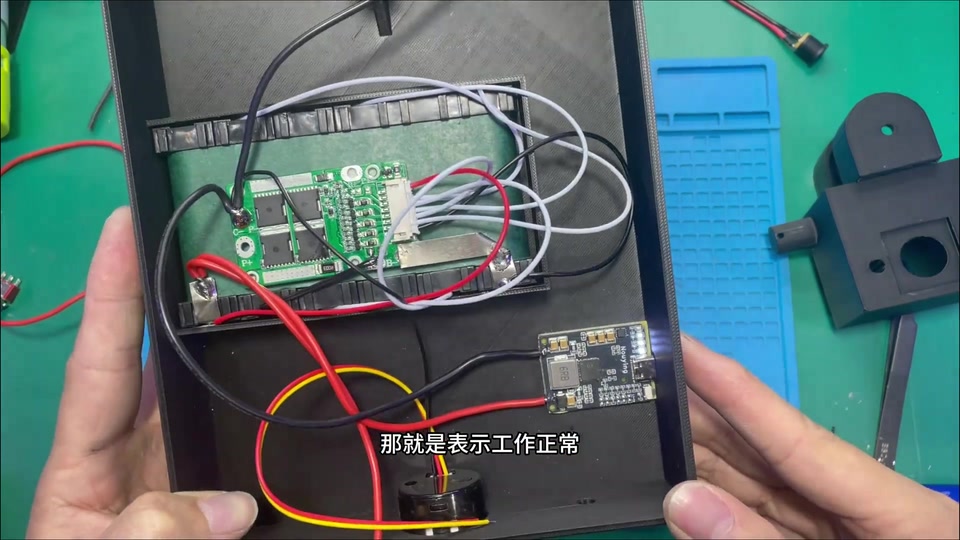

   电池入凹槽;表头;总正预留线;充电模块胶水固定对准 Type-C 孔;表头负/充电负/输出负接均衡板负极输出;保护板充电输入接模块负,另一根接模块正;拨小开关灯亮;Type-C 可充可放;电池正极另一根接开关中脚,输出负载线+表头正+检测线拧一股接开关输出;装开关;通电表头显示;盖盖;粗光轴敲入圆孔。

   03:46 – 05:24
7.
   7. 头部组装(第一版):小轴承、锥形轴承难装、法兰线性轴承、夹头、马达、皮带轮

   塞上下小轴承;锥形轴承内径 10 打印转接到 5,空间小装得费劲(模型设计失败,后面有改进);套钻头转接件;带法兰线性轴承 4 螺丝;另一线性轴承;夹头;马达支架 4 螺丝;马达;小皮带轮顶丝;皮带(应先套皮带)。

   05:32 – 06:52
8.

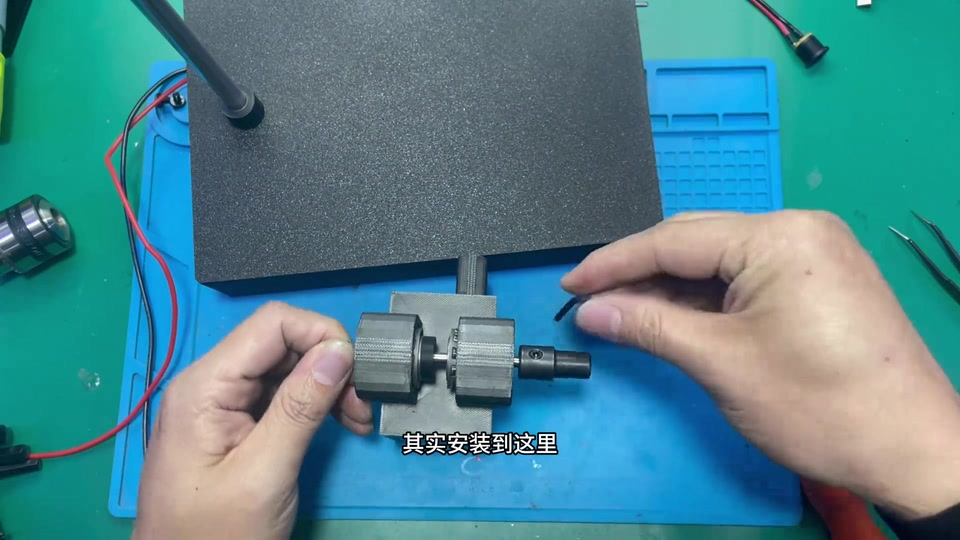

   8. 转台底盘、夹座、弹簧杆、压水井式手柄、接线、防尘盖

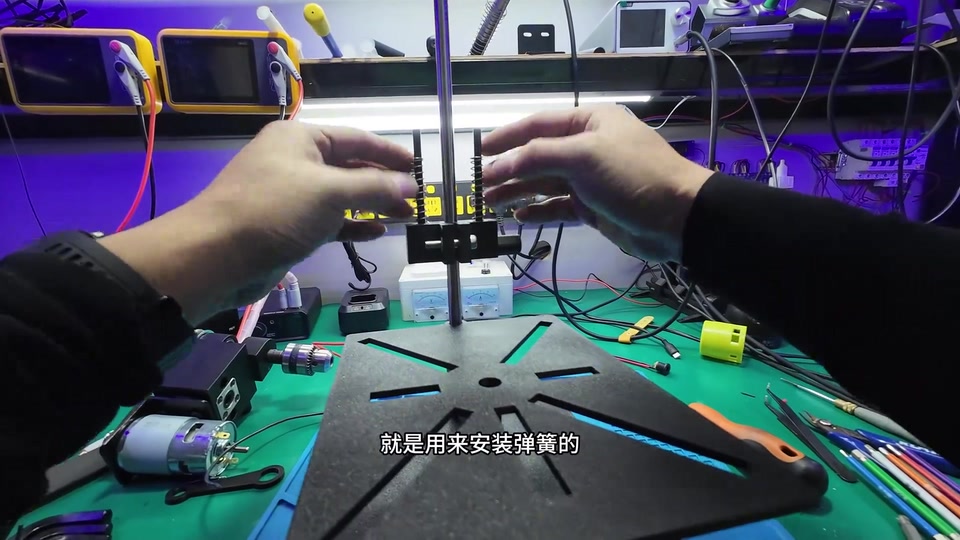

   转台底盘两螺丝,松紧调平台高低;底部夹座第三套内六角调钻头角度;两竖杆装弹簧;装带马达头部;手柄活动连接件仿老式压水井原理,外孔穿铜线防脱;两根电源线接马达;防尘盖。

   06:52 – 08:07
9.

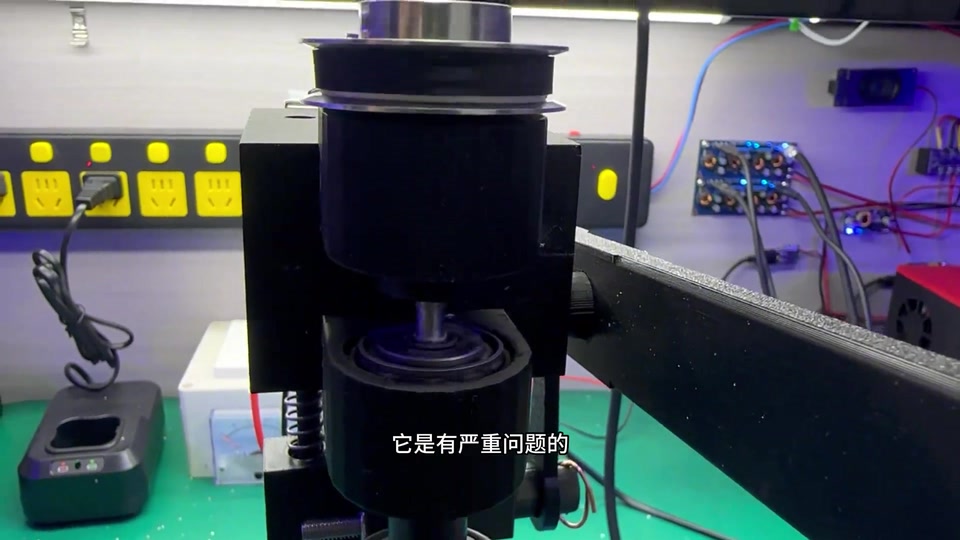

   9. 试钻失败:摇摆震动,轴不垂直;拆开塑料件摩擦融化

   钻一个孔就开始摇摆,震动严重,轴不垂直,头部模型有严重问题;拆开发现已融合烧化,暴力拆除;转时往上顶摩擦塑料件发热融化。

   08:21 – 09:20
10.
    10. 改模:锥形轴承从外装入上下各一,小轴承作变径;近两小时重打

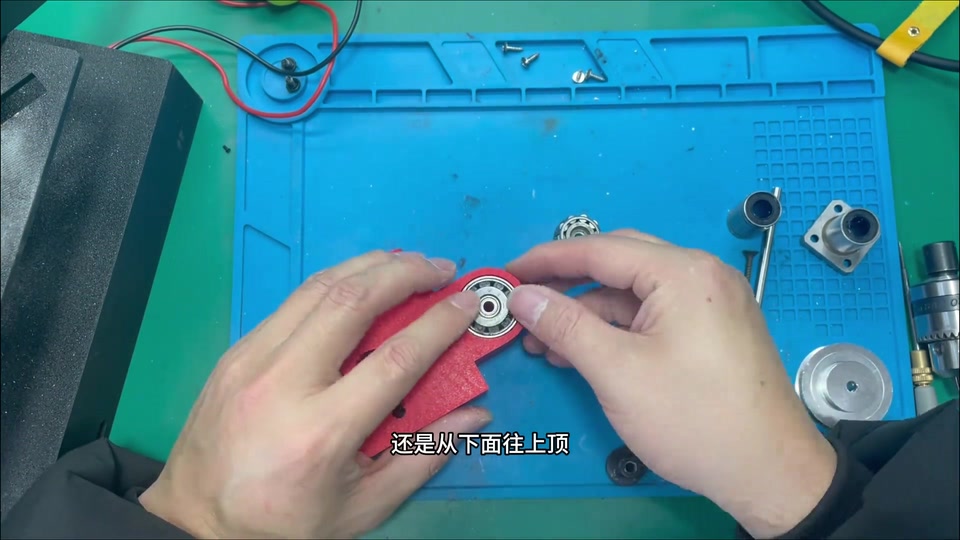

    修改建模把锥形轴承位置反过来从外面装进去,解决上顶力和摩擦;发现小轴承外径 10 当变径可装 5mm 光轴;上下各一个锥形轴承阻止上顶下坠;钻头顶在轴承内圈随转不摩擦;皮带轮卡住;完美解决安装难和摩擦生热;其余步骤相同。

    09:20 – 10:25
11.

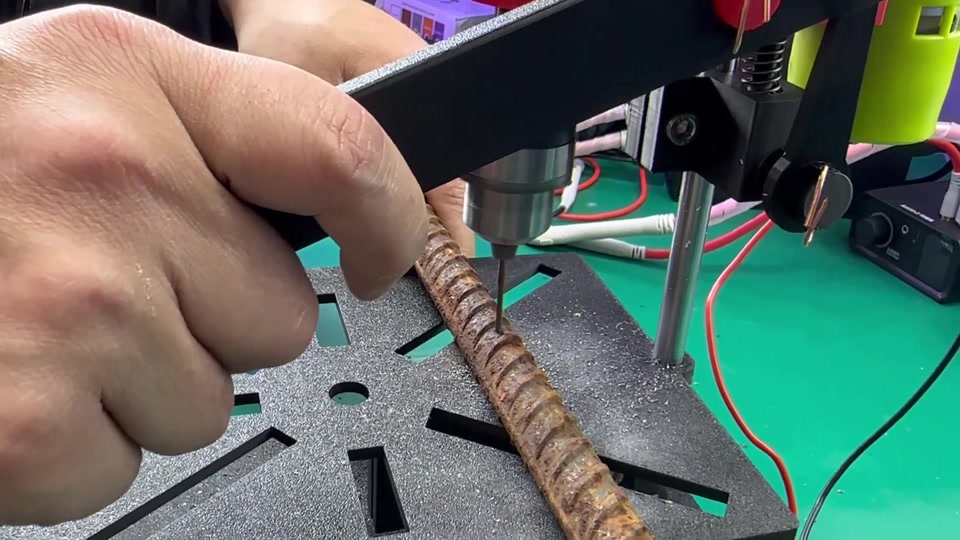

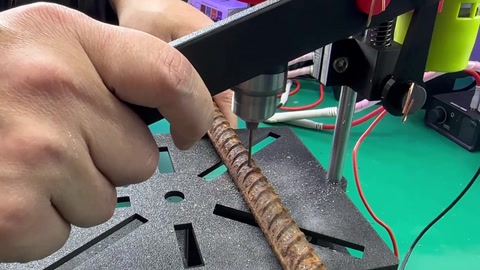

    11. 测试:方钢如切豆腐,螺纹杆基本钻透;征集想法

    方钢像切豆腐;挑战粗螺纹杆没完全钻透但差不多;桌面小台钻够用;评论区留言想法。

    10:44 – 11:20

物料清单

画面读数

博主经验

• 均衡线口诀:从负极接到正极,每串一根,采集每串电压 02:36
• 均衡板首次上电不工作时用高 2–3V 电压激活 1–2 秒 03:04
• 没有点焊机等专业工具别做锂电池组,改 DC 直供 02:12
• 锥形轴承应从外侧装入上下各一,让钻头顶在随转内圈上避免摩擦塑料 09:06
• 小轴承外径 10 可作 10→5 变径 09:33
• 先套皮带再装皮带轮 06:38

踩过的坑

• 第一版头部模型:锥形轴承装内侧,钻头上顶摩擦塑料发热融化,轴不垂直摇摆 05:45
• 圆锥轴承买不到内孔 5 的,只能内孔 10 加转接 00:40
• 评论:主立柱太细塑料件多刚性差

锂电安全提示

• 10C 动力电芯组包需要点焊机等专业工具,否则别做 02:26
