54 节 18650,3 串 18 并,12.6V 36Ah。逆变器 600W 连续、1200W 峰值,插上电饭煲那一下心跳都快了——稳! 点焊用的 P60F,双层镍带一次过,一点没虚焊。做了两个晚上,最难的不是焊,是把这一堆模块塞进收纳盒还得留风道。 视频是完整过程,想做的照着来,有问题评论区问。

博主想要不插电也能用的可调电源,买一台的价格能手搓四台。核心是带库仑计表头的可调降压模块;电源用 12 颗 18650 做 3 串 4 并(12.6V)配 3S 40A 保护板。塑料盒开孔装快速充电插口、库仑计表头方孔、两侧圆孔、散热孔和风扇位、电量表和总开关。充电输入接带充电管理的恒压恒流升降压模块,输出调到 12.7–12.8V;两个 40℃ 常开温控开关并联控风扇(一个贴升压模块散热片),风扇和电量表负极接升压模块输入端。电池 12.6V 经总开关进升压模块调到最高 36V,再送进带晶闸管的数控调压模块,输出端接带夹子的输出线,库仑计排线插核心板。上电充电正常、库仑计亮红灯,输出夹万用表调旋钮电压精准,最高 33V;可边充边用、精准调压调流做负载测试、当万能充给各种电池充电。

两米镀锌管一头切斜口,焊一块约 45° 倾斜的铁板(像小锄头),按手感焊上把手;铁板打四孔装两个轴承(尽量一条直线),装光轴切余长,装转接头、夹片和小皮带轮;焊 775 马达支架,冷却后装 775 马达和皮带,通电试运转平稳。能源用 18650 做 3 串 5 并电池组,装均衡保护板,装进盒子:开输入/输出/电量显示/开关孔;充电输入端装带充电管理的恒压恒流升降压模块,调到约 12.8V;电池正极经开关,再进升压模块调到 33V 输出给 24V 775 马达,动力更强转速更快。盒子固定在杆尾,接输出线,绑背带,装割草绳(暂用软线代替)。门口试割效果不错,比燃油割草机轻、噪音小。

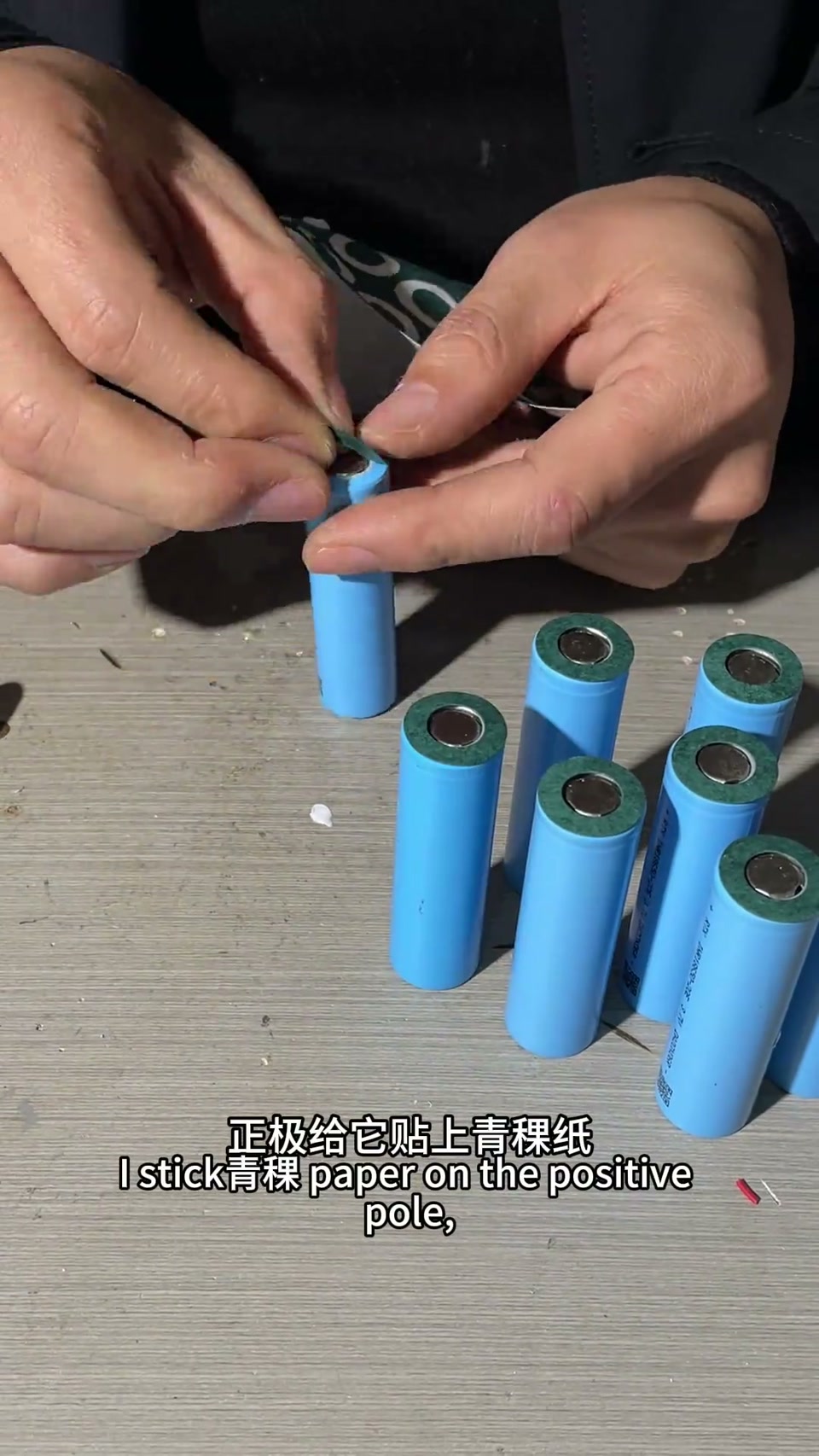

两只高低音全频汽车喇叭配两只 6.5 寸开孔音箱,接线孔穿正负极线、装喇叭上螺丝;功放用带蓝牙和高低音调节的 XY-T30L 模块,左右声道插上、喇叭端免螺丝,输入 12 或 24V 即可用。为方便大爷大妈,做专用电源:15 节 18650 正极贴青稞纸、专用支架,3 串 5 并 12V,外圈青稞纸防磕碰后点焊;必装均衡保护板,万用表测输入输出 10.8V(未满电,正常),一串 3.6V、两串 7.2V;接同口输入输出线,青稞纸 + 纤维胶带保护。盒子开孔装开关、电量显示、充电输入口、电源输出口;充电用 5–30V 输入的恒压恒流升降压模块,输出调到约 12.6/12.7V,热缩管绝缘;电池输出与充电输入并到开关输入,负极线全部扭一起上锡热缩。开机显示两格电,盖盖上螺丝,连手机蓝牙播放,博主称达到千元级音质。评论区认为箱体尺寸不匹配、数字功放只是响。

核心是一块带电量数显、支持快充协议的充电宝升压模块(约十来块),配 8 颗 18650(两三块一支)。电芯测内阻、正极贴青稞纸、装一排支架,全部并联(模块是升压的,只需 3.7–4.2V),8×2000mAh=16000mAh;包青稞纸后点焊,正负极再用青稞纸绝缘,测得 3.6–3.7V,在正负极垫片上焊线,接头缠纤维胶带。两根线接到模块上,按开关显示电量。外壳用 PVC 板手工切割(有 3D 打印机更好看),自制拉花锯和小电锯开孔,强力胶固定,做显示屏孔、USB/Type-C 口和小按钮。Type-C 口支持输入输出,充电头功率够会进快充(绿色闪电),USB 口也快充,能给手机撑两三天。

废品站淘的老式有源音响(不到 1 元),保险丝好、上电有电流声、变压器输出正常。原计划把蓝牙模块音频输出接到原电路板音频输入,结果不放大;改为直接用蓝牙板驱动喇叭,可行。于是拆掉全部原装件只留喇叭,做成充电式:6 节 18650 组电池组点焊,配 3S60A 均衡保护板、青稞纸绝缘、纤维胶带加固;充电端加二极管和恒压恒流降压模块;外壳装快充接口、电量显示模块和开关;接线后上电点亮,装回外壳,手机蓝牙连接播放,「小音质还是可以的」。评论区最高赞指出没有音频放大效果一般。

博主用 54 节 5C 放电的 18650(内阻约 16mΩ,先测内阻电压、剔换 20mΩ 的)装进三连拼接支架,组成 3 串 18 并、满电 12.6V、36000mAh 的电池组;正极贴青稞纸防短路。用阿威兹大功率点焊机双层镍片点焊,中途两支焊笔碰在一起把镍片和一颗电芯打穿,拆出该节换新。装 120A 均衡保护板,总正负极用铜线缠绕 + 烙铁满锡引出,包青稞纸和纤维胶带。盒子上装双向智能表头(带分流器)、220V 插座、电源开关、USB 90W 快充模块、无线充电模块、5–30V 输入的恒压恒流升降压充电模块(输出调 12.6/12.8V,约 5A,串二极管)、600W/峰值 1200W 纯正弦波逆变器、两只风扇 + 三个 40℃ 温控开关并联(逆变器散热片、保护板、升降压模块各贴一个),最后加提手。可煮饭涮火锅、驱动电动工具、给电瓶车应急充电,任何 5–30V 充电器或太阳能板直充。
