自己做一台家庭必备便携磨刀神器？ 家里菜刀钝了怎么办？那就低成本来打造一台便携式砂带机，从此再也不担心菜刀磨不快啦

村里的阿彪 DIY 便携充电砂带机磨刀(903 赞):砂带机头散件 44 元 + 795 电机 28.9 元,轴套热胀配轴,3D 建模打印底座/外壳/电机连接片(承诺开源);电池 9×18650 2000mAh 5C(3 元/颗)3S3P 12.6V 6000mAh,点焊镍片「口字型」并串让均衡板起效,贴青稞纸,3S 60A 分口均衡板 6.1 元,Type-C 充电模块 11.8,电量表头 10.9,自锁灯按钮 6.9,六脚船型正反转开关,升降压 15.3 升 24V 让 795 更暴力;总成本 100 多;磨刀效果好;评论:碗底不香吗、加刀架定角度、干磨会退火吗(不会)

菜刀不锋利,高手用磨刀石我是低手,做一个便携充电砂带机:正反转可调,电量显示,精致电源开关,踩油门式无级;菜刀砍柴刀蹭一蹭就锋利,可换砂带,一分钟切菜如切豆腐;成本 100 多。核心配件:砂带机头散件 44 元(送 5 条砂带,主动轮/从动轮);795 电机 28.9 元(含固定座防尘罩,200W)。组装问题:马达轴与主动轮内孔偏大,买内 5 外 8 轴套(19.5 元 5 个),加热主动轮热胀装入轴套,顶丝锁紧压紧马达轴;架子孔与马达孔对不上、无法打孔(原设计非 775/795),于是建模设计底座外壳(含电池仓、电子件位)与电机连接片,3D 打印,模型将免费开源;两颗螺丝固定连接片到马达,另一边固定铁架,装主动轮;换砂带需拆从动轮;临时上电微调从动轮至丝滑。电池:为便携用 18650 2000mAh 5C 放电 3 元一支,9 颗组 12V(3S3P,12.6V 6000mAh);电量表头 DC7-100V 10.9 元;正反转用 KCD1 六脚三档船型开关 13 元 10 只;Type-C 3S 充电管理模块 11.8 元。把镍片点焊上;注意并串联位置是「口字型」焊接,这样均衡保护板才能起作用,否则只均衡其中一组;青稞纸包上绝缘隔温;装 3S 60A 12.6V 均衡保护板(6.1 元),分口需同时接输入输出线;电池装入打印盒,输入端接 Type-C 充电模块,插线正常充电。装带灯金属自锁按钮 6.9 元:开关输入接电池输出正;按钮负极与表头负极扭成一线头;表头正、检测线、开关输出、开关正扭成一线头;负极线头接电池输出负;接可调升降压模块 15.3 元输入端,再接总开关;开灯亮说明接线 OK。正反转船型开关:中间为电源输入,上或下作输出都需两根跳线交叉接另一边引脚,原理即正负极换边;开关输入接升降压输出;升降压把 12V 升 24V 让 795 更暴力转速更高;不直接组 24V 因 12V 体积小、便携不需长续航、且有 12V 配件存货。输出线穿出盒子接马达;盖盖;框架底部连接支架螺丝固定,强力胶把框架固定到盒子底座;接马达正负极;大功告成;试磨效果相当不错效率高,DIY 也可用。评论 102:用这个不接受反驳(7);12V 电机够吗?磨刀为啥要正反转?配件采购(2)→视频里每个配件都有详细采购信息;元器件哪买/立创靠谱吗(2);加刀架定角度(1);磨光机几秒→太猛刀刃易淬火;干磨会退火吗→不会;碗底不香吗(多条);这不是直播的东西→是的;4 点发视频→怕被偷学;哪款 3D 打印机;散件才四十多别宰客;帮修两个路灯锂电池。

做了什么 · 结果

制作步骤11 步 · 点图跳到原片

1.

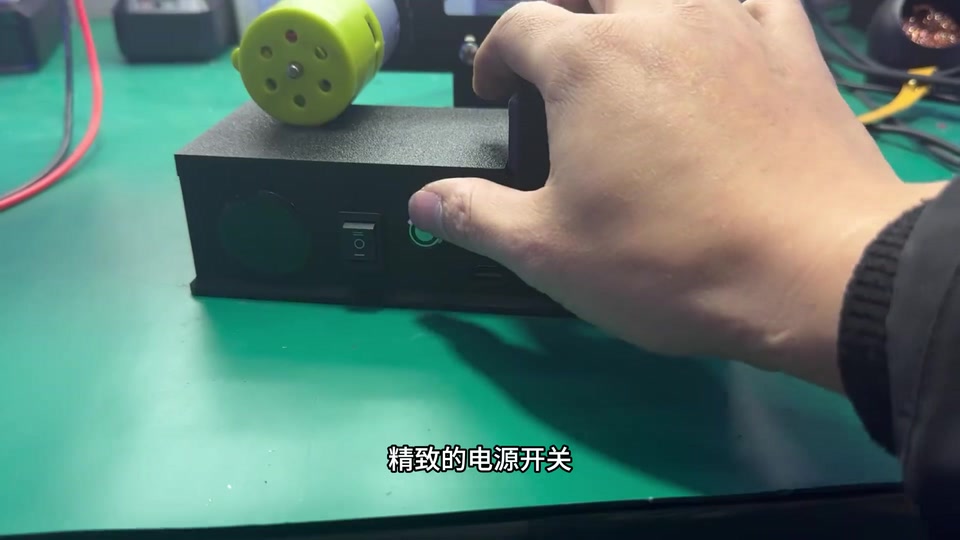

   1. 成品展示:充电便携砂带机,正反转、电量显示、按钮;磨刀 1 分钟;成本 100 多

   高手用磨刀石我是低手;便携充电式砂带机,正反转可调,电量显示,精致电源开关踩油门式;菜刀砍柴刀蹭一蹭就锋利,可换砂带;一分钟切菜如切豆腐;成本大概 100 多。

   00:00 – 00:52
2.

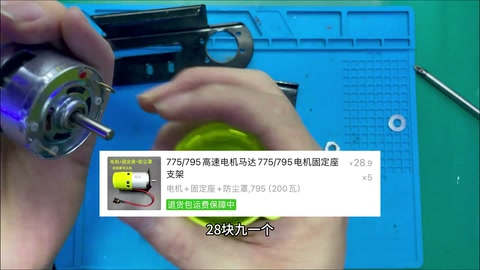

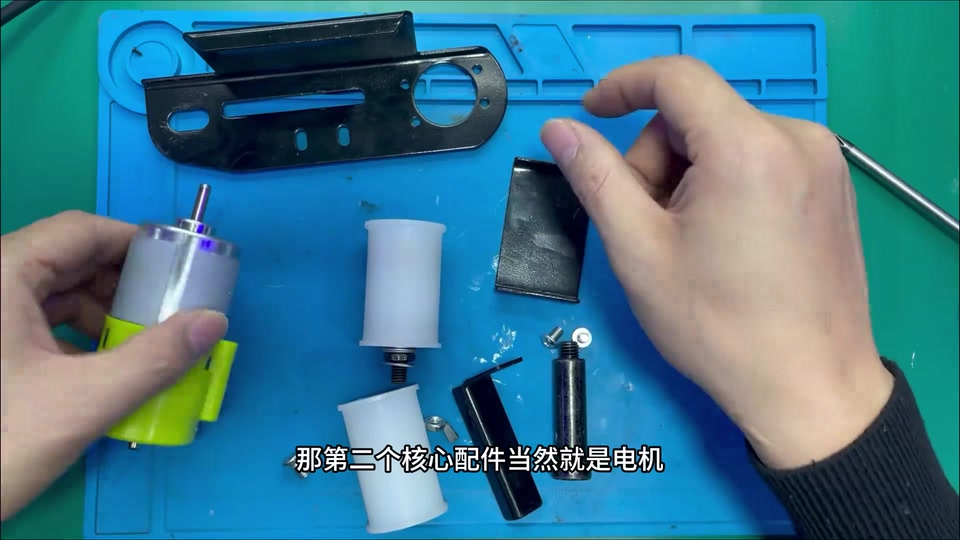

   2. 核心配件:砂带机头散件 44 元(送 5 砂带);795 电机 28.9 元;组装主动/从动轮

   砂带机头散件 44 元,套件送 5 条砂带;电机 795(含固定座防尘罩)28.9 元;散件需自己组装,配从动轮和主动轮,装到架子上。

   00:52 – 01:14
3.

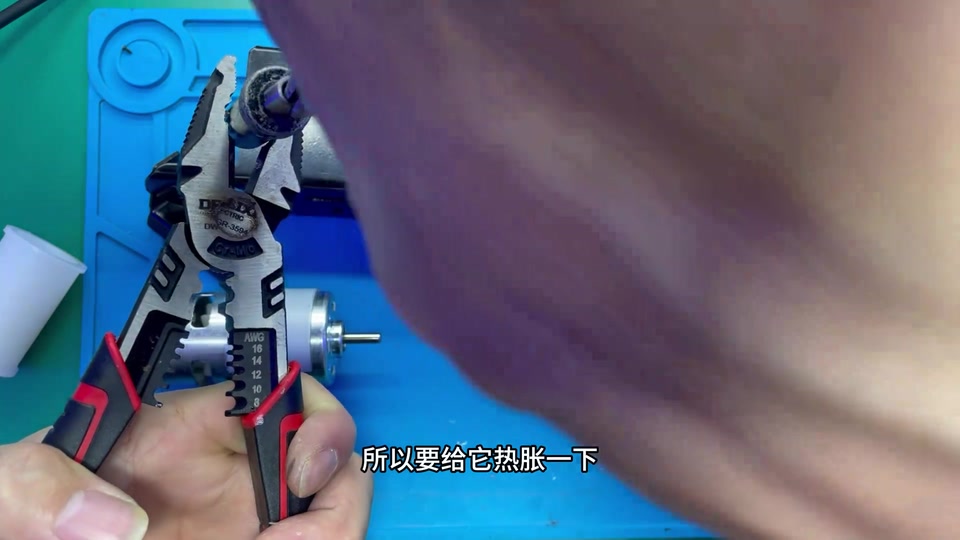

   3. 轴孔偏大:买内 5 外 8 轴套,加热主动轮热胀装入,顶丝锁紧

   马达轴与主动轮内孔偏大;买了轴套(19.5 元 5 个,内 5 外 8),与孔内径一样大,把轮加热热胀装入;装进去内径变小与马达轴匹配;顶丝锁紧,轴套压紧也压紧马达轴。

   01:14 – 01:50
4.

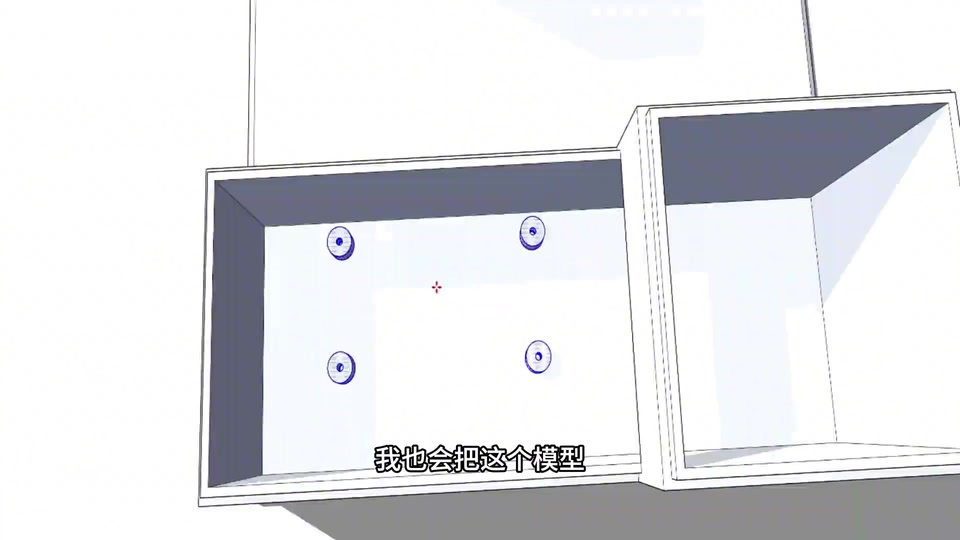

   4. 架子孔对不上:3D 建模底座/外壳/电机连接片(开源),打印并安装

   铁架孔与马达孔对不上且无法打孔(中间空心太大),原设计非 775/795;建模设计底座和外壳,含电池仓和电子件安装位,模型免费开源;最主要是安装马达的连接片;3D 打印;两螺丝固定到马达,另一边固定铁架,装主动轮。

   01:50 – 02:37
5.

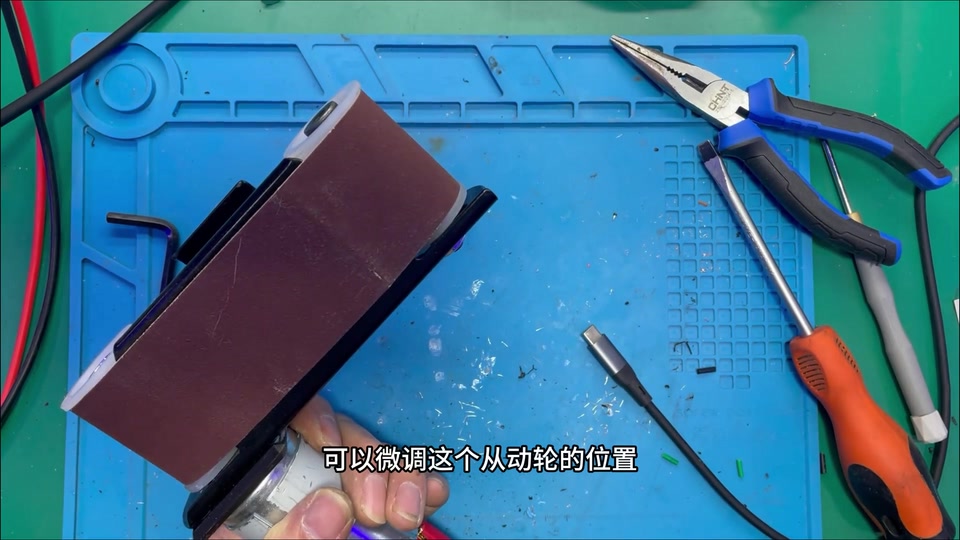

   5. 换砂带拆从动轮;临时上电微调从动轮至丝滑;接马达正负输入线

   每次换砂带拆从动轮装砂带再固定;临时上电试,微调从动轮位置直到丝滑旋转;马达上接两根正负极输入线。

   02:37 – 03:01
6.

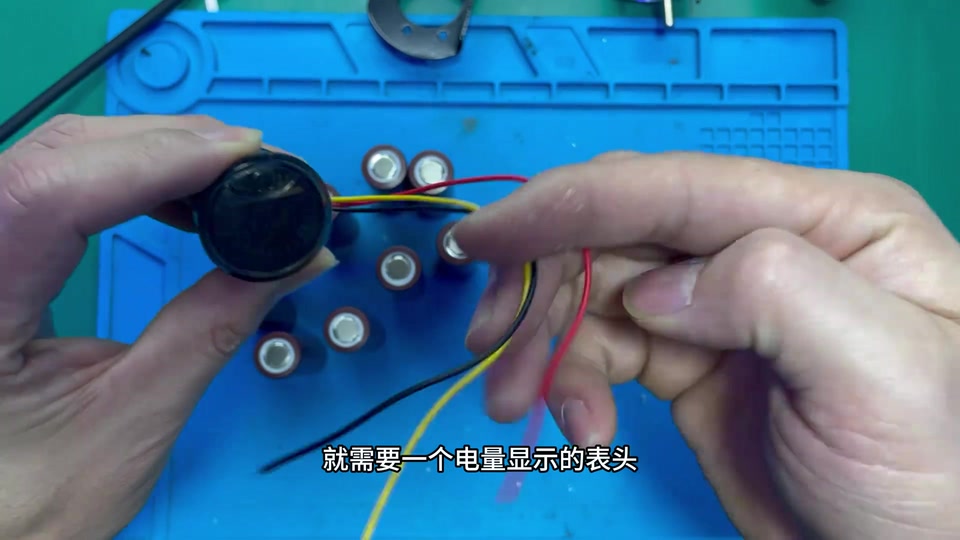

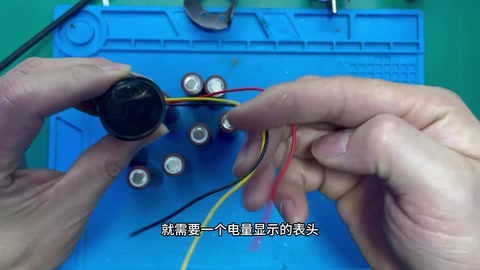

   6. 电子件选型:18650 2000mAh 5C 3 元×9 组 12V;表头 10.9;六脚船型正反转 13/10 只;Type-C 3S 充电模块 11.8;3S3P=12.6V 6000mAh

   为便携用电池:18650 2000mAh 5C 放电 3 元一支,9 颗组 12V;电量表头 DC7-100V 10.9 元;正反转用 KCD1 六脚三档船型开关 13 元 10 只;Type-C 充电管理模块 11.8 元;9 颗 18650 三串三并,12.6V 6000mAh。

   03:01 – 03:52
7.

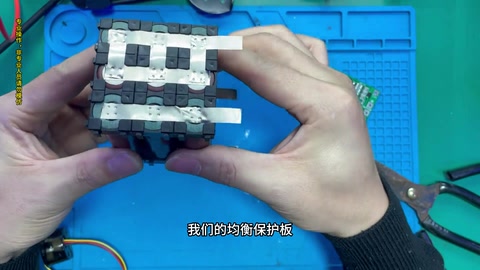

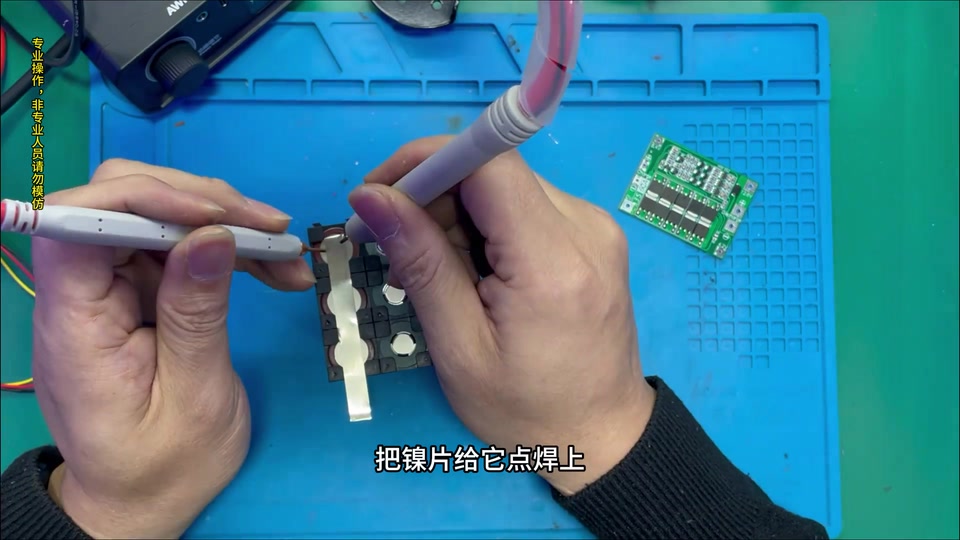

   7. 点焊镍片(UK1);并串「口字型」焊接让均衡板起效;青稞纸包上

   把镍片点焊上;注意并串联位置是口字型焊接,这样均衡保护板才起作用,否则只能均衡其中一组;青稞纸包上绝缘又隔温。

   03:52 – 04:32
8.

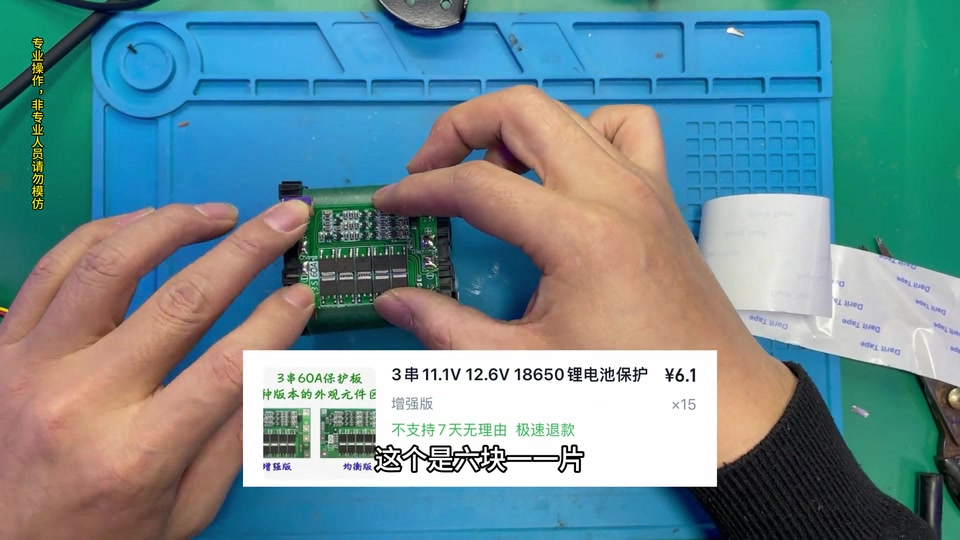

   8. 3S 60A 12.6V 均衡板 6.1 元,分口接输入输出;装盒;输入端接 Type-C 充电模块,充电正常

   装 3S 60A 保护板(12.6V 均衡,6.1 元);分口要同时接输入和输出线;电池装进打印盒;输入端接 Type-C 充电管理模块,插线进入正常充电;装到盒里。

   04:32 – 05:12
9.

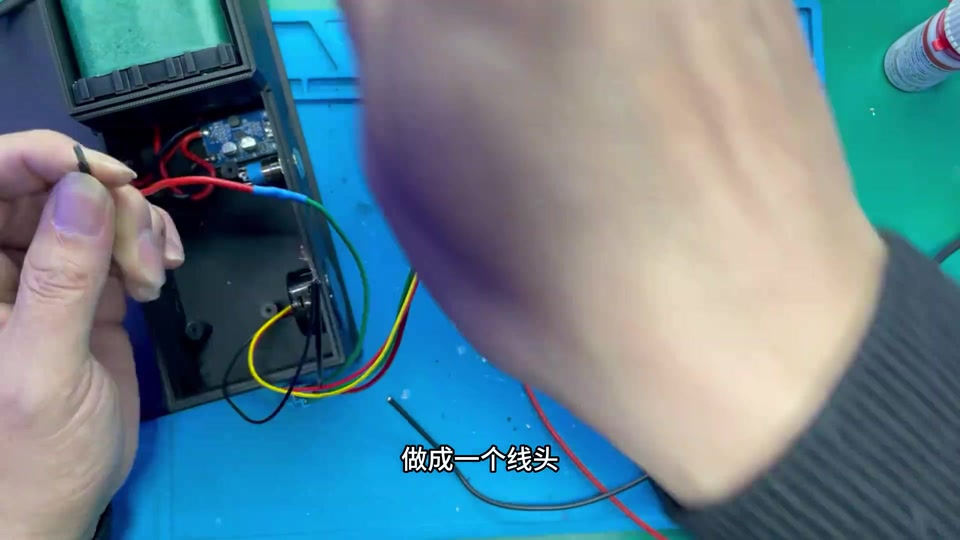

   9. 带灯金属自锁按钮 6.9;表头/开关线头归并;升降压模块 15.3 输入;开灯亮即接线 OK

   带指示灯金属自锁按钮 6.9 元,输入接电池输出正;按钮负极与表头负极扭一线头;表头正、检测线、开关输出、开关正扭一线头;负极线头接电池输出负;两线头接可调升降压模块(15.3 元)输入端,再接总开关;打开开关灯亮说明接线没问题。

   05:12 – 06:09
10.

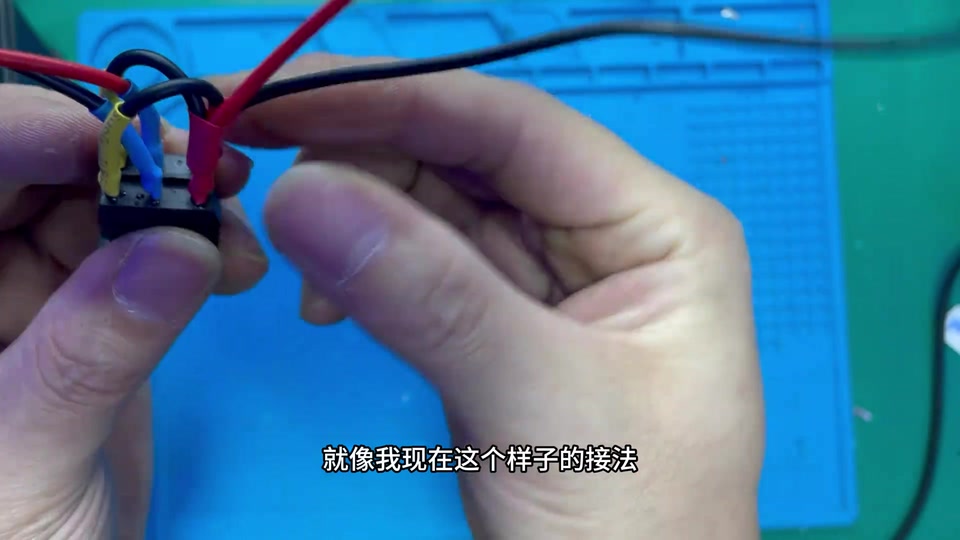

    10. 正反转船型开关:中间输入,输出侧两跳线交叉=正负换边;接升降压输出;12V 升 24V 让 795 更暴力;为何不直接 24V

    船型开关中间是电源正负输入,上或下作输出都要两根跳线交叉接另一边引脚,原理是正负极换边;开关输入接升降压输出;升降压把 12V 提到 24V 让 795 输出更暴力转速更高;不组 24V 因 12V 体积小便携不需长续航,且有 12V 电池组配件存货(Type-C 模块、均衡板);输出两线穿出盒子接马达;盖盖。

    06:09 – 07:28
11.

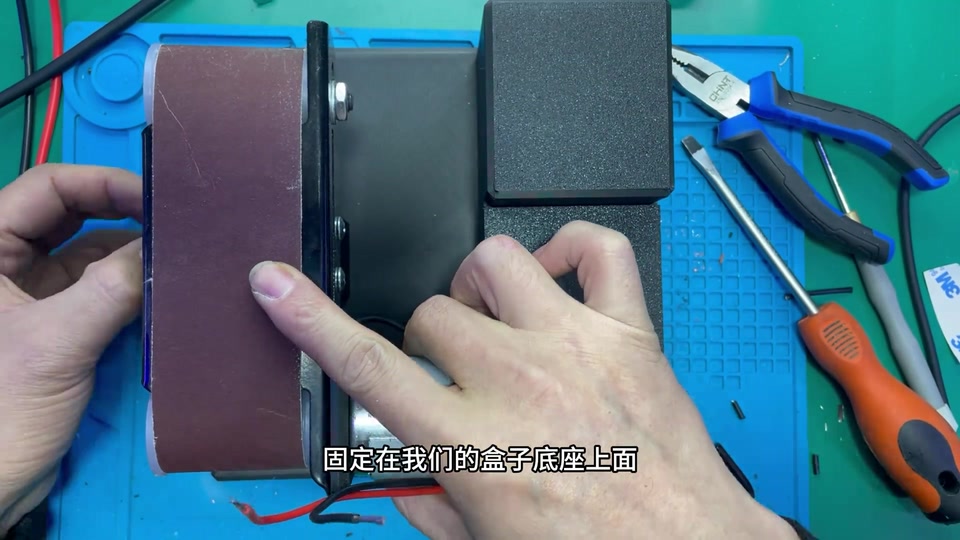

    11. 框架底部支架螺丝固定,强力胶粘底座,接马达;试磨效果好

    砂带机框架底部一个连接支架螺丝固定;强力胶把框架固定到盒子底座;盒内输出正负接马达输入正负;大功告成;试磨:效果相当不错,效率高,DIY 也可用。

    07:28 – 08:45

物料清单

博主经验

• 并串联镍片焊成「口字型」,让均衡板对每一并组都起作用 04:18
• 分口均衡板需同时接输入和输出线 04:45
• 轴孔偏大用轴套 + 加热热胀装配,再顶丝锁紧 01:20
• 船型开关正反转:中间输入,输出侧两跳线交叉 06:13
• 小电池组 + 升降压升 24V 兼顾便携与动力 06:45

踩过的坑

• 砂带机头架子非 775/795 孔位,需自制连接片 01:52
• 评论:磨光机太猛刀刃易淬火;干磨是否退火(博主称不会)
• 评论:散件才四十多,别宰客

锂电安全提示

• 「专业操作,非专业人员请勿模仿」角标 04:08
