给粉丝修一下放坏的笔记本电脑电池

给粉丝的旧银行终端笔记本换电池电芯:原 6 节三星 2600mAh 严重不均衡报废,换 2900mAh 电芯手持机点焊,未锁板、充电正常

一台老式银行移动终端笔记本(带刷卡、指纹),电池只显示 4% 且不涨。博主此前因「品牌本断电会锁板」推掉过换芯请求,这次电池本来已坏就试一下。拆开电池:三星电芯,总电压看似正常,逐串测得 1.790V / 3.395V / 4.11V,放置太久严重不均衡报废。新电芯 2900mAh(原装 2600),内阻都在 19mΩ 左右;保护板有电流检测会限流,超容也用不上。用新手持点焊机(轻巧)从 2 档试到 5 档焊镍带,电池外壳整体是负极不用垫,正极贴绝缘纸;过程中排布容易短路、镍带锋利、没有夹具不好操作,三节相连处费劲。装回开机直接启动,电量 6%→7% 上涨,关机再开未锁板;清残胶,测均衡一致性好,704 胶固定温度探头,皮筋捆一天等胶凝固。之后出现电量显示 0% 一小时(疑与保护板冲突),用 powercfg 电池报告看容量历史。评论区提醒:换芯可能仍需刷电池管理芯片 BMS 数据。

做了什么 · 结果

制作步骤8 步 · 点图跳到原片

1.

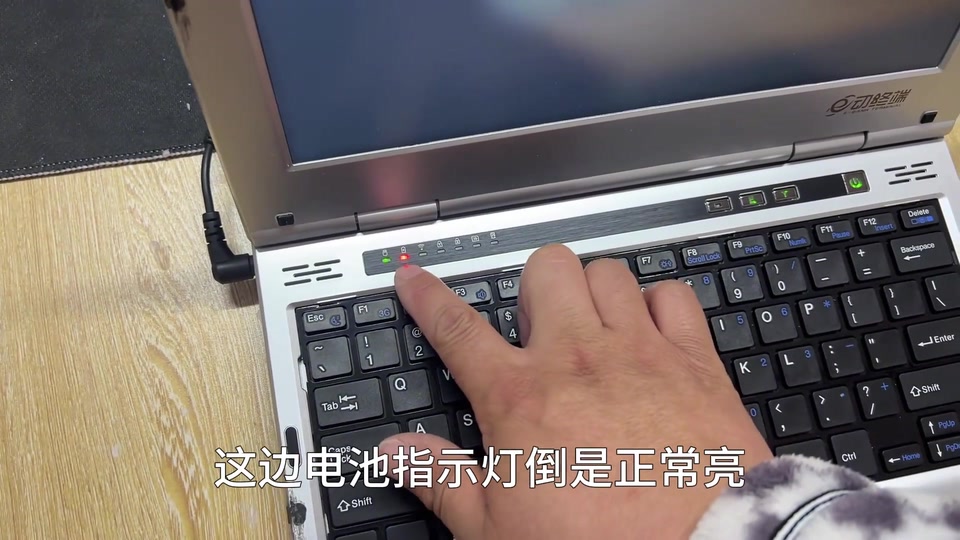

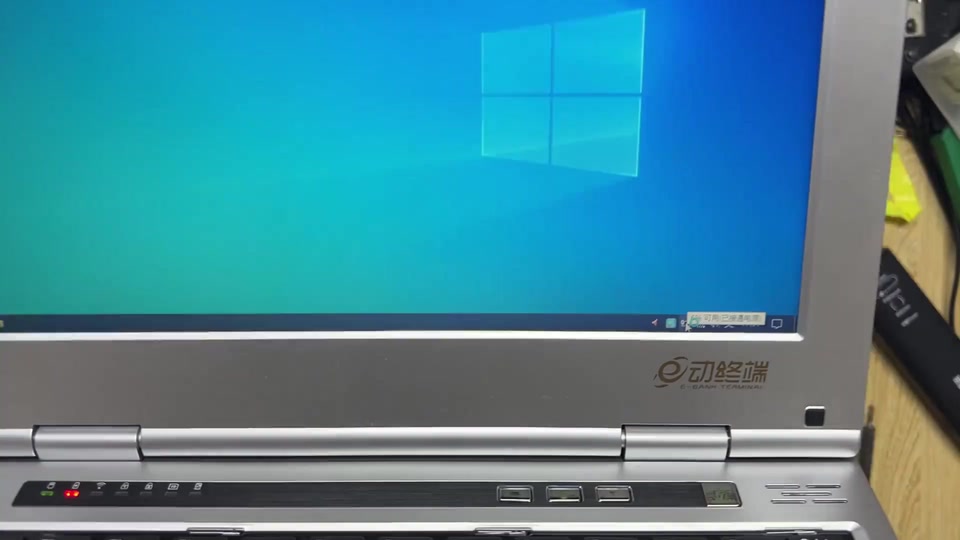

   1. 机器背景与故障

   老式银行移动终端笔记本,刷卡、指纹、摄像头;博主重装了 Win10;电池指示灯亮、图标显示充电但一直 4%;粉丝说电池本来已坏,可以试。

   00:00 – 01:10
2.

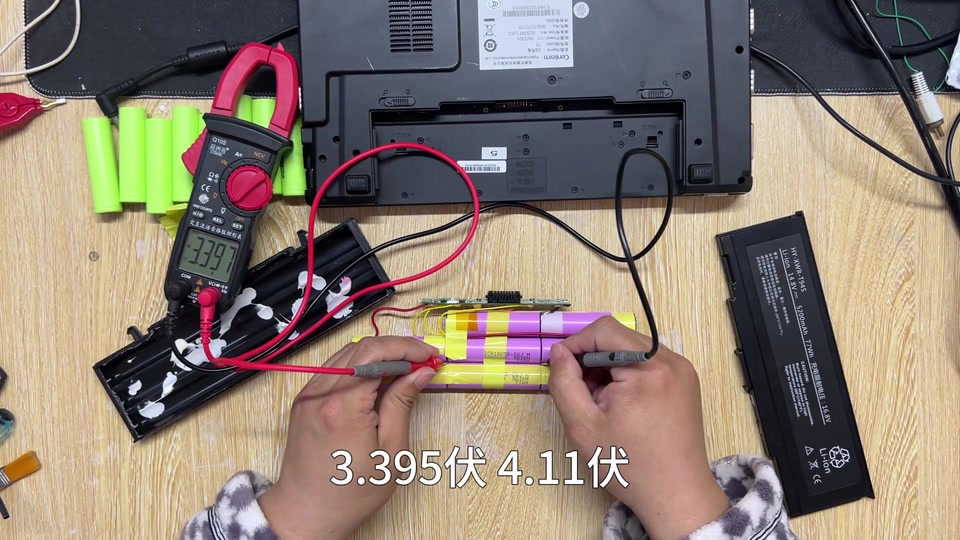

   2. 拆电池测串压:严重不均衡

   替换电池已备好;原电池三星电芯,总压看着没问题,逐串测 1.790V、3.395V、4.11V;放置太久严重不均衡,报废。

   01:10 – 02:04
3.

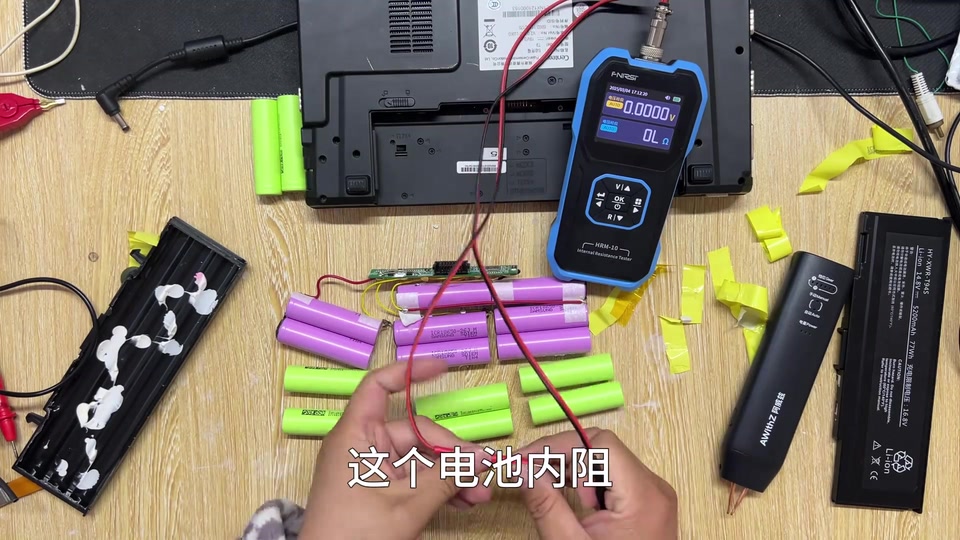

   3. 新芯 2900mAh,内阻约 19mΩ

   买的 2900mAh(原装 2600),用两年衰减后还能算满;超容太多也用不上,保护板有电流检测限制;8 节都测过内阻约 19。顺便试新点焊机,拿起来真轻巧。

   01:51 – 02:30
4.

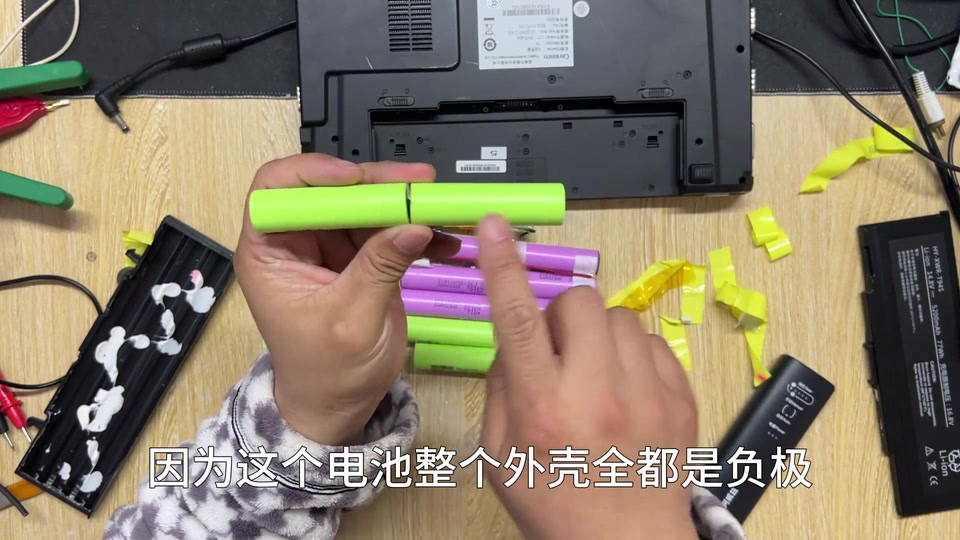

   4. 2→5 档试焊;负极不垫、正极贴绝缘纸

   两个负极对在一起排布;从 2 档试到 5 档;电池外壳全是负极不需要垫东西,正极要贴绝缘纸;没准备夹具,最好夹一下;效果还可以。

   02:30 – 04:00
5.

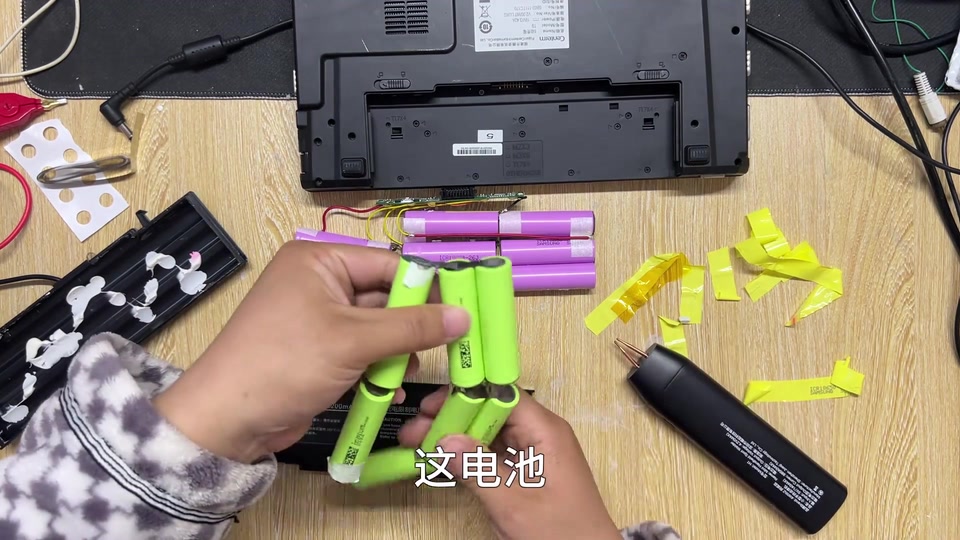

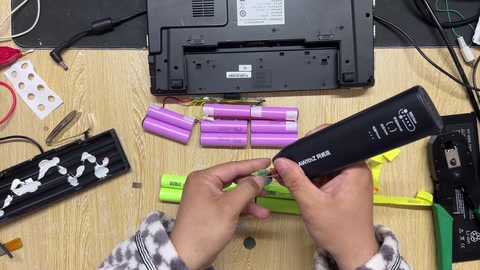

   5. 排布与焊接:易短路、镍带锋利、镍带不够长

   整歪了还好问题不大;三节要连在一起不好操作;这样排特别容易短路;不知道保护板会不会断电锁板;镍带太锋利;镍带不太够长。

   04:00 – 07:45
6.
   6. 装回开机:直接启动,6%→7%,未锁板

   开机直接启动;电量不足插电,显示 6%,充一会涨到 7%;关机再开,没有断电锁板;清理残胶。

   07:45 – 08:43
7.

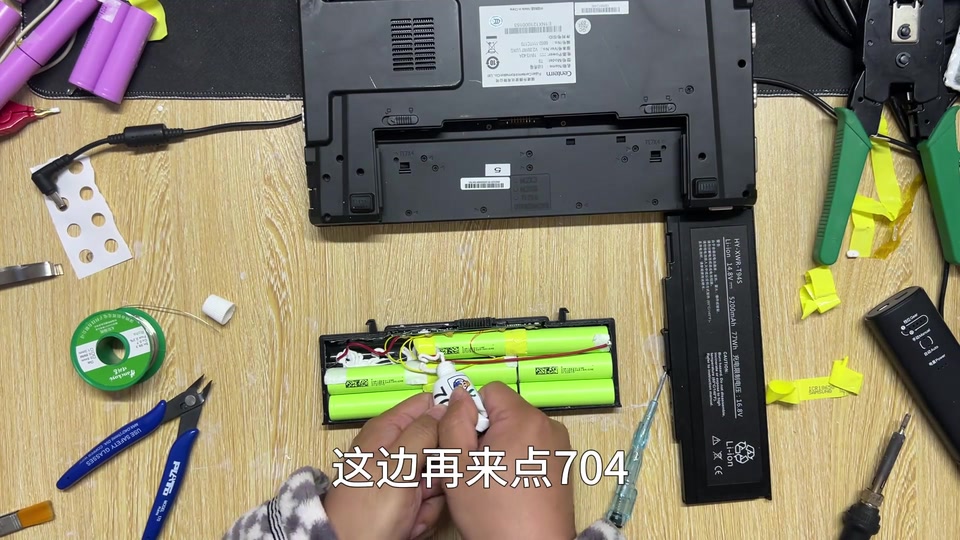

   7. 测均衡、704 胶固定探头、皮筋捆一天

   一致性特别好;上 704 胶,温度探头放好,皮筋捆一下;都说保护板断电会锁板,试了两次运气都不错;放一天等胶凝固。

   08:43 – 09:53
8.

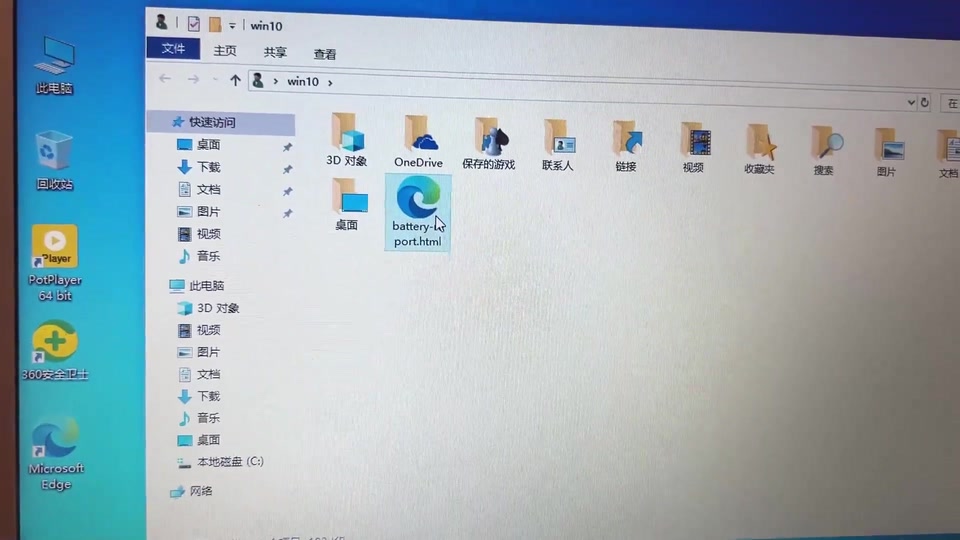

   8. 异常:显示 0% 一小时;看电池报告

   第二天电池电压显示疑似与保护板冲突,已显示 0% 一个小时;Win+R 用 powercfg 电池报告看容量历史——这块电池几乎没用过;3 月 3 日换好、3 月 4 日放完电。

   09:41 – 10:55

物料清单

画面读数

博主经验

• 逐串测电压判断不均衡,而不是只看总压 01:25
• 电池外壳整体是负极不用垫,正极要贴绝缘纸 03:00
• 超容太多用不上,保护板有电流检测会限制;换略高容量(2600→2900)让两年后仍接近满容 01:58
• 用 powercfg 电池报告查容量历史 10:09

踩过的坑

• 没准备夹具,焊接排布容易整歪、容易短路;三节相连处不好操作 03:24
• 换芯后出现显示 0% 一小时,疑与保护板/电量计冲突(评论:可能需要刷电池管理芯片数据) 09:50
• 品牌笔记本电池断电可能锁板,这次两次都没锁属运气 00:29

锂电安全提示

• 镍带很锋利 07:00
• 排布方式特别容易短路 06:16
