这节课对新手来说很细节，是手搓锂电教程中避免被炸飞老铁的重要篇章！对老手来说，就该到你们吐槽的时候了

乐疯手搓 20 串佳士凯 32140(6045)大组「防炸飞篇」:青稞纸后标串数位置;0.2×50 紫铜带打孔穿线焊锡再封胶;1–20 串走线顺序与翻面对应;P60F 587 档(999 档制)铜片下镍片上;反复强调另一面连错即短路炸飞、有敬畏之心;连续点笔烫手,点了 11 片收工跑单

新手细节课。封好青稞纸后一定把串数写在位置上,连接顺序才对得上。0.2 的紫铜带标记裁剪(挺重),上面打孔:焊锡时先把线拧进孔再焊一点点锡,再封点胶水。连接思路:第一串 1 连 2、3 连 4、5 连 6…这样串到 10;下面对应位置 4–5、5–6、6–7、7–8、8–9、9–10;第 10 串接一长条连到对面;翻过来同理 11–20。有人说把那一片放上面很危险——现在不危险因为下面没连起来,如果下面连起来了再这样放就会冒火花。先一坨一坨连:这边连好翻过来连对应面,千万不要连错,连错就短路炸飞老铁。参数:阿威兹 P60F,档位 587,调试了很多次确定;考验手法:铜片放下面镍片叠上面点焊;多余的角剪掉。翻面时下面连的是靠这边两格,上面就不能再连这两格否则短路;20 串相当于总正极;这样放四个没事,再这样放六个就短路;一定要有敬畏之心,炸飞老铁非常恐怖不是开玩笑。焊着中途时不时提起来检查焊结实没有,虽然档位无数次调试但还是要检查。连续点笔很烫,那边点了 4 片、这边 8 片、又 3 片,11 片了,晚高峰跑单去,有时间再搞。评论:是佳士凯 32140 吗(佳士凯);铜片 0.2×40?(0.2×50);UF20B 能叠 0.2 铜吗(不能,镍片打底能叠 0.1–0.15 铜);组的 6045?(是的);档位?(P60F 999 档用 600 左右);都说阿威兹垃圾是不是真的;什么时候升级激光焊。

做了什么 · 结果

制作步骤8 步 · 点图跳到原片

1.

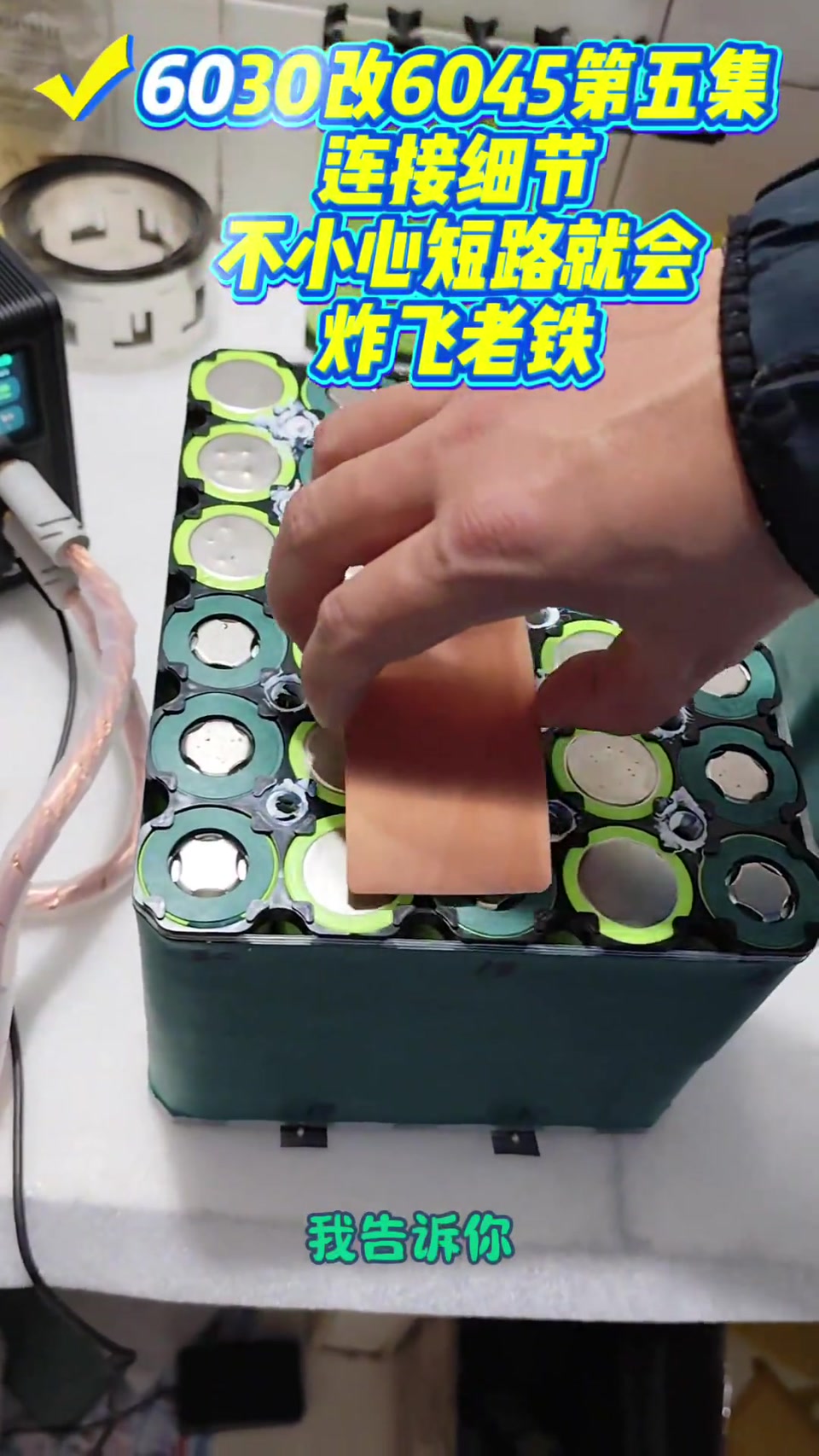

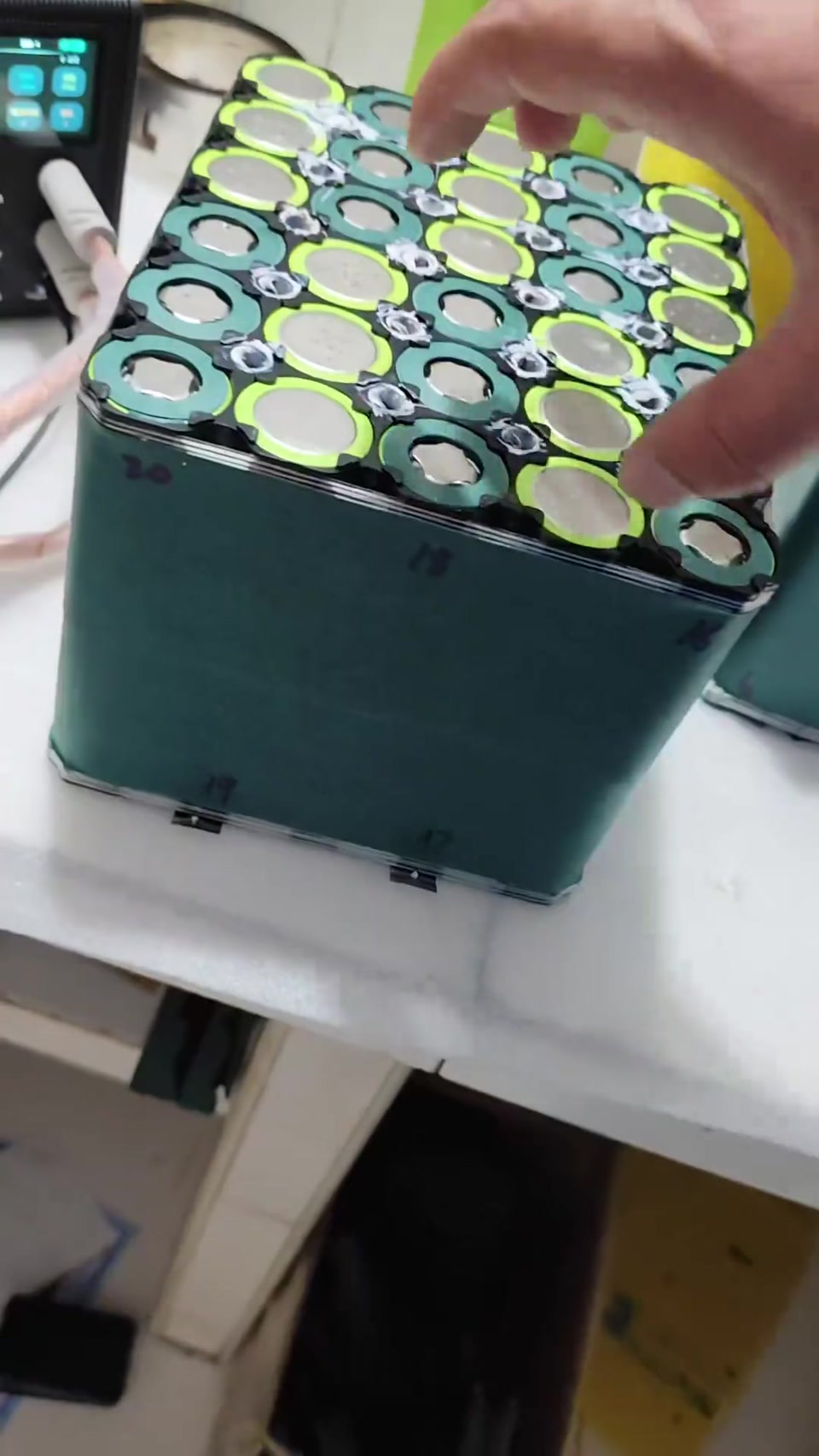

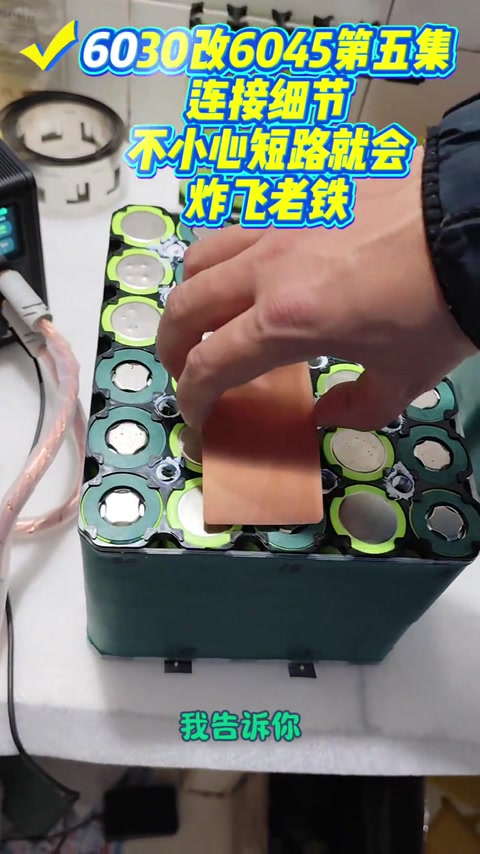

   1. 青稞纸后标串数位置

   这样放会打火花(预告);封好青稞纸后把串数写在位置上,连接顺序才对得上。

   00:01 – 00:14
2.
   2. 0.2 紫铜带裁剪打孔,穿线焊一点锡封胶

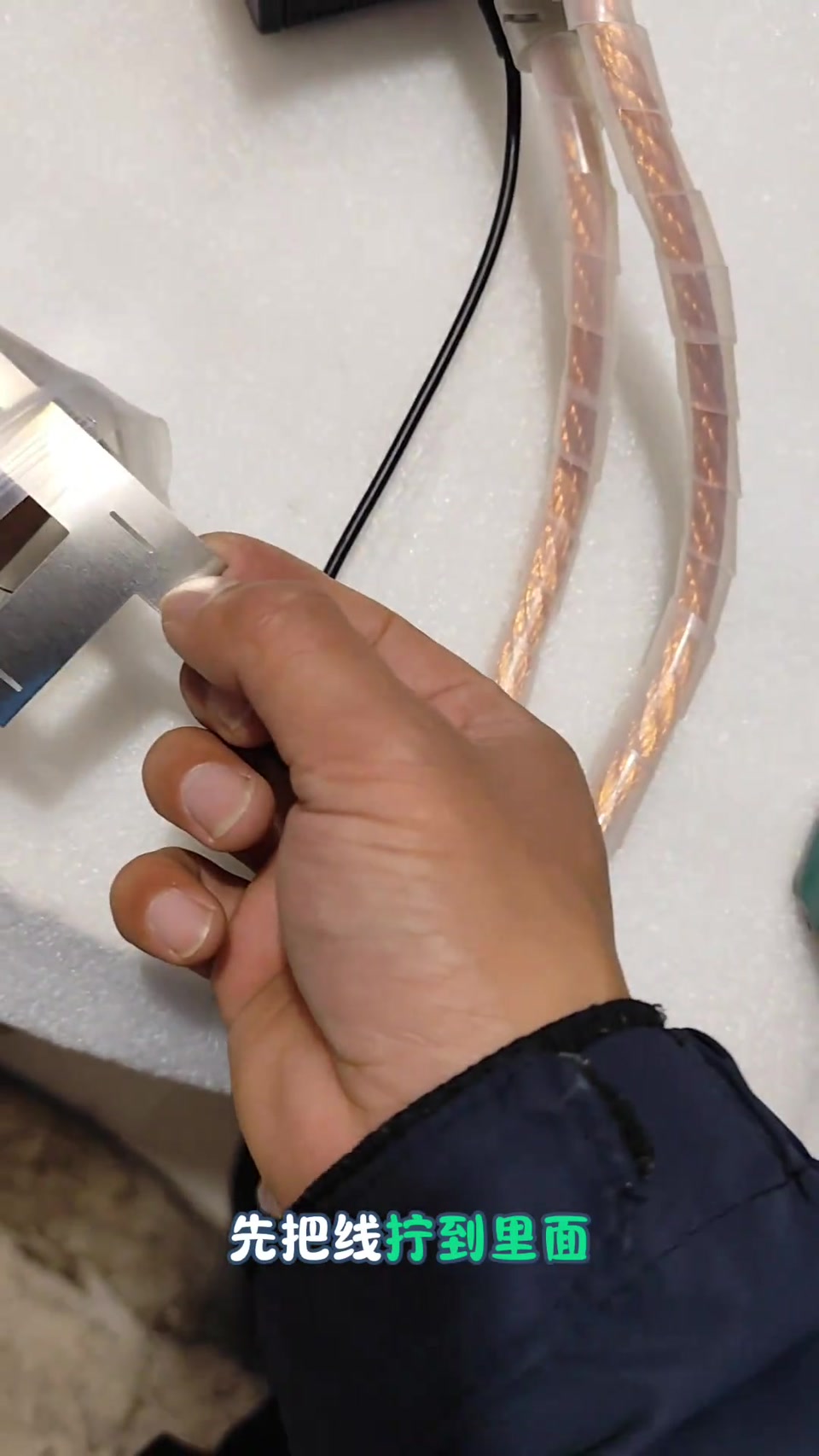

   0.2 紫铜带标记裁剪,挺重;打孔,焊锡时先把线拧进孔再焊一点点锡;再封点胶水;想法精灵古怪。

   00:15 – 00:42
3.

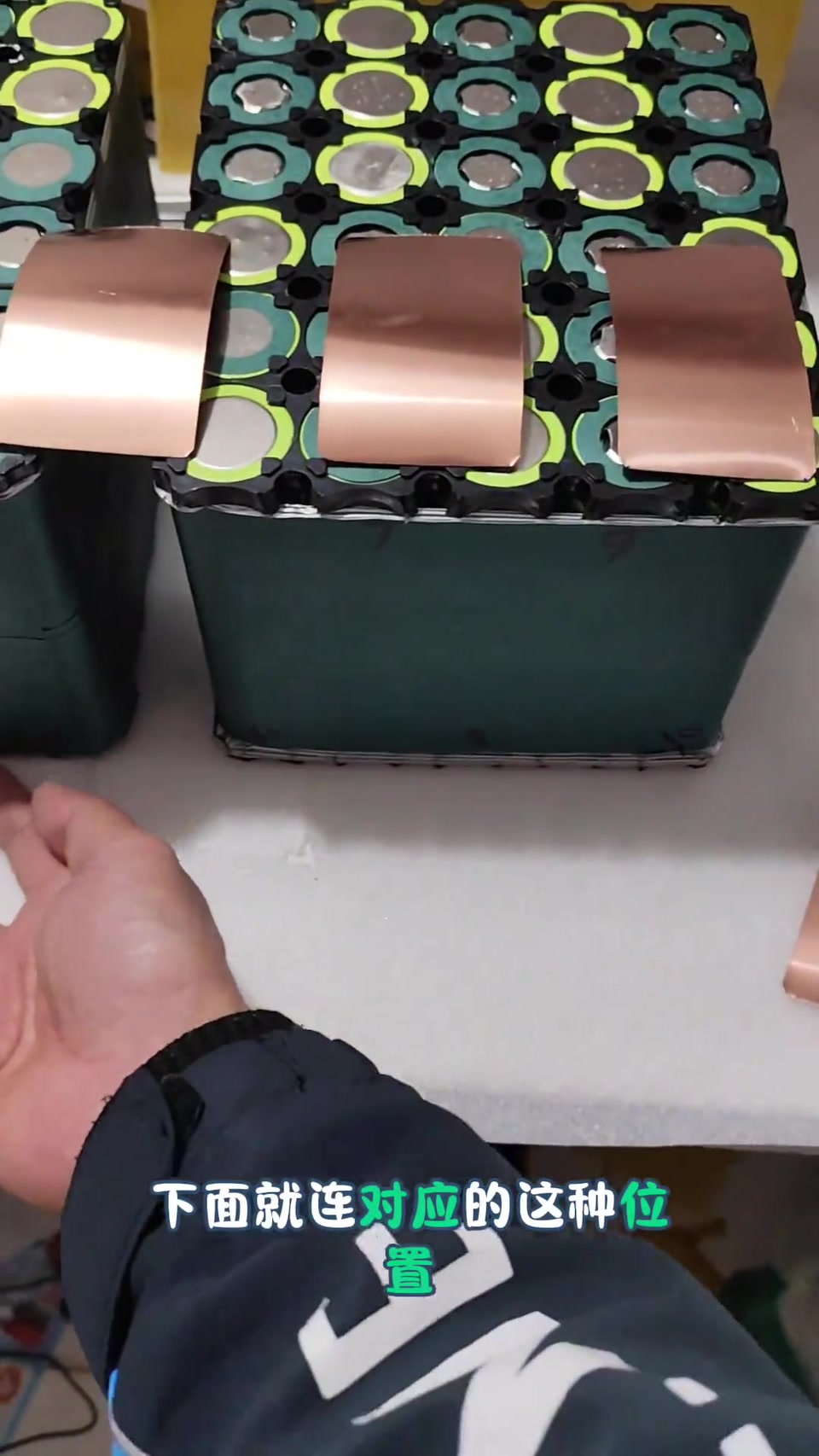

   3. 连接顺序:1–2/3–4…到 10,长条过对面,翻面 11–20

   第一串 1 连 2、3 连 4、5 连 6;下面对应 4–5、5–6…9–10;第 10 串接长条连到对面;翻过来同理 11、12…。

   00:42 – 01:54
4.

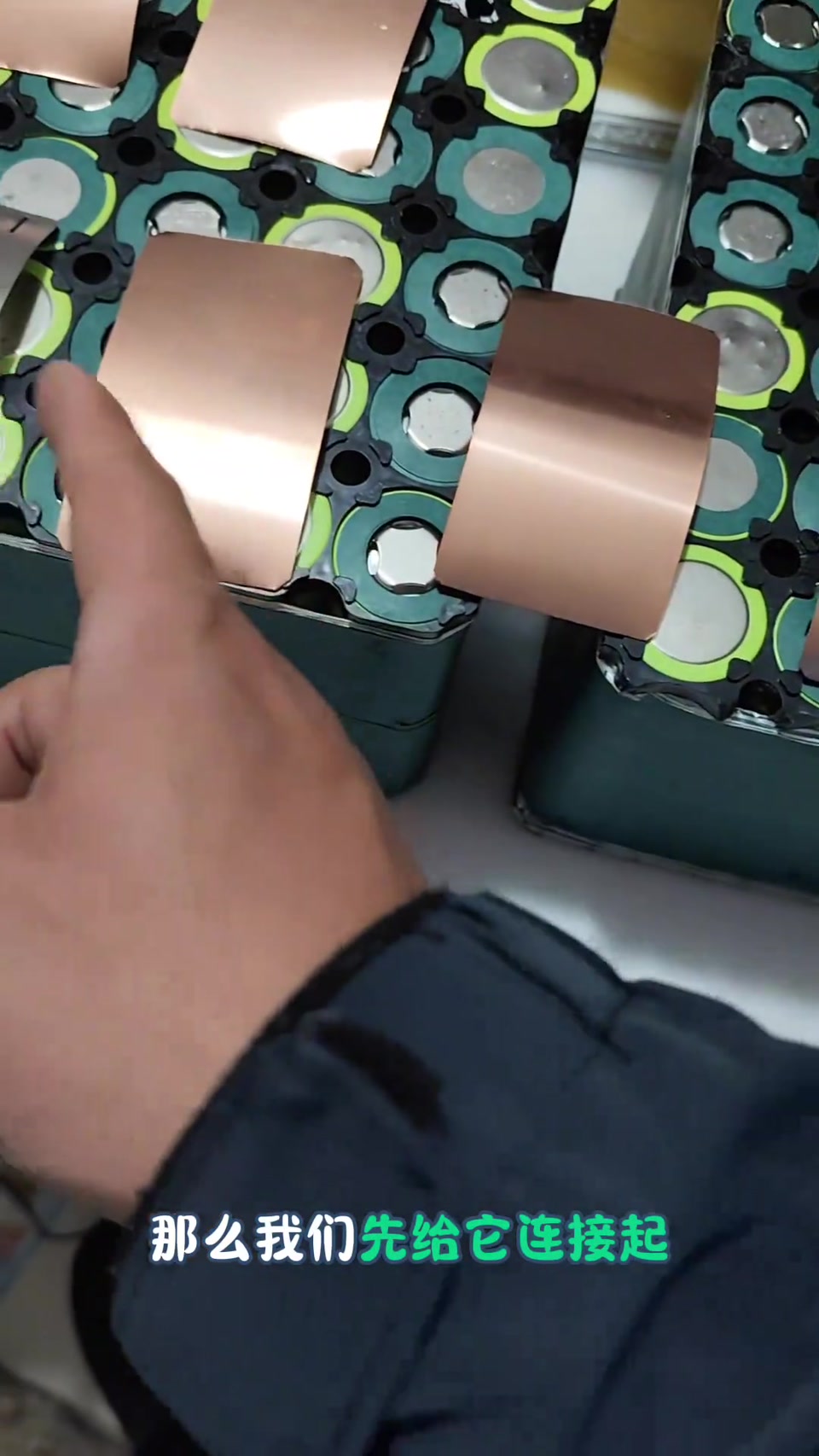

   4. 为何现在放片不危险:下面未连;先连这一面

   有人说那片放上面危险,现在不危险因为下面没连;下面连了再放就冒火花;主体思路:先连 1–2…20 这一面,下一面连没连的;准备点焊。

   01:59 – 02:40
5.

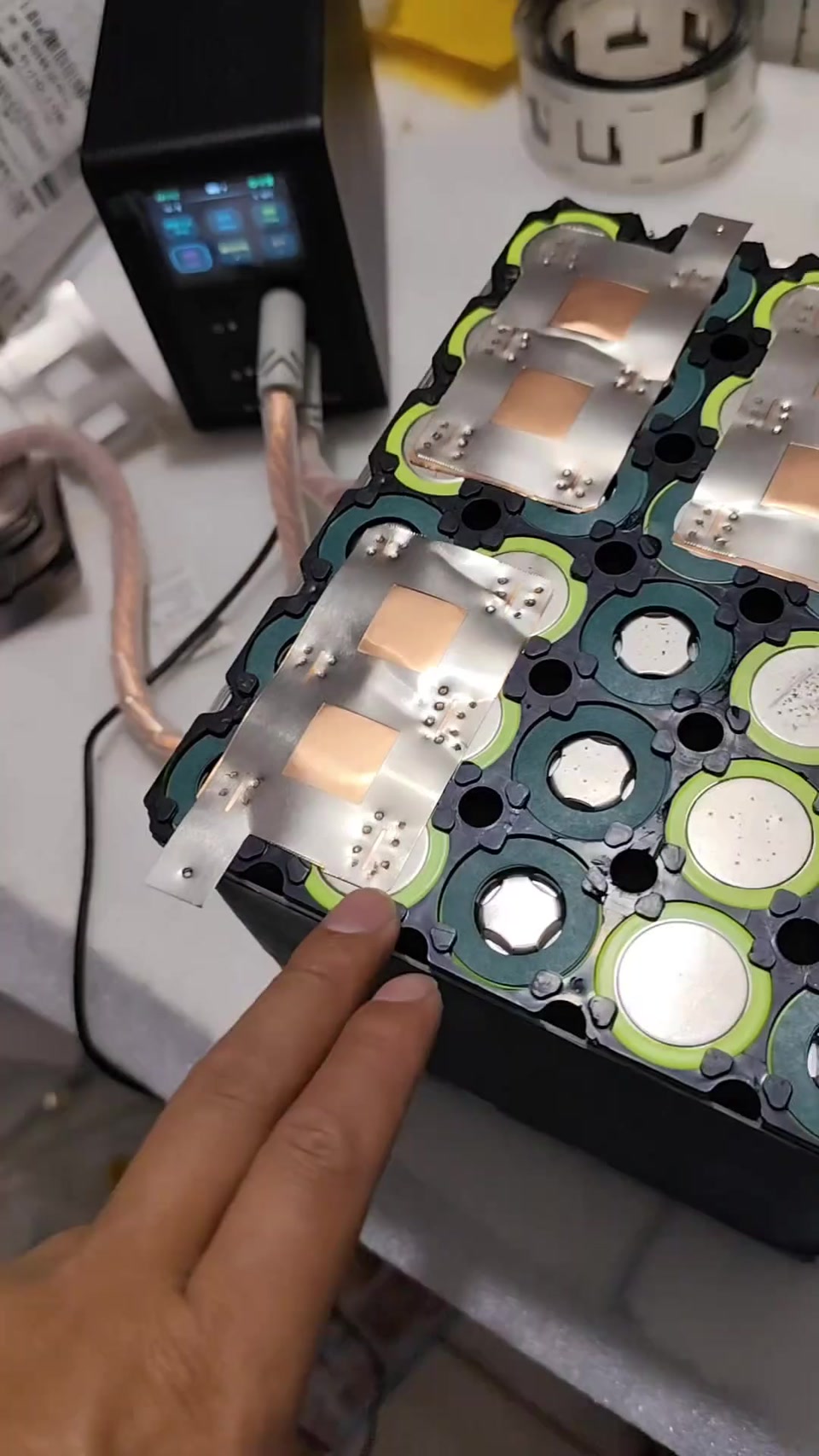

   5. P60F 587 档;铜片下镍片上点焊

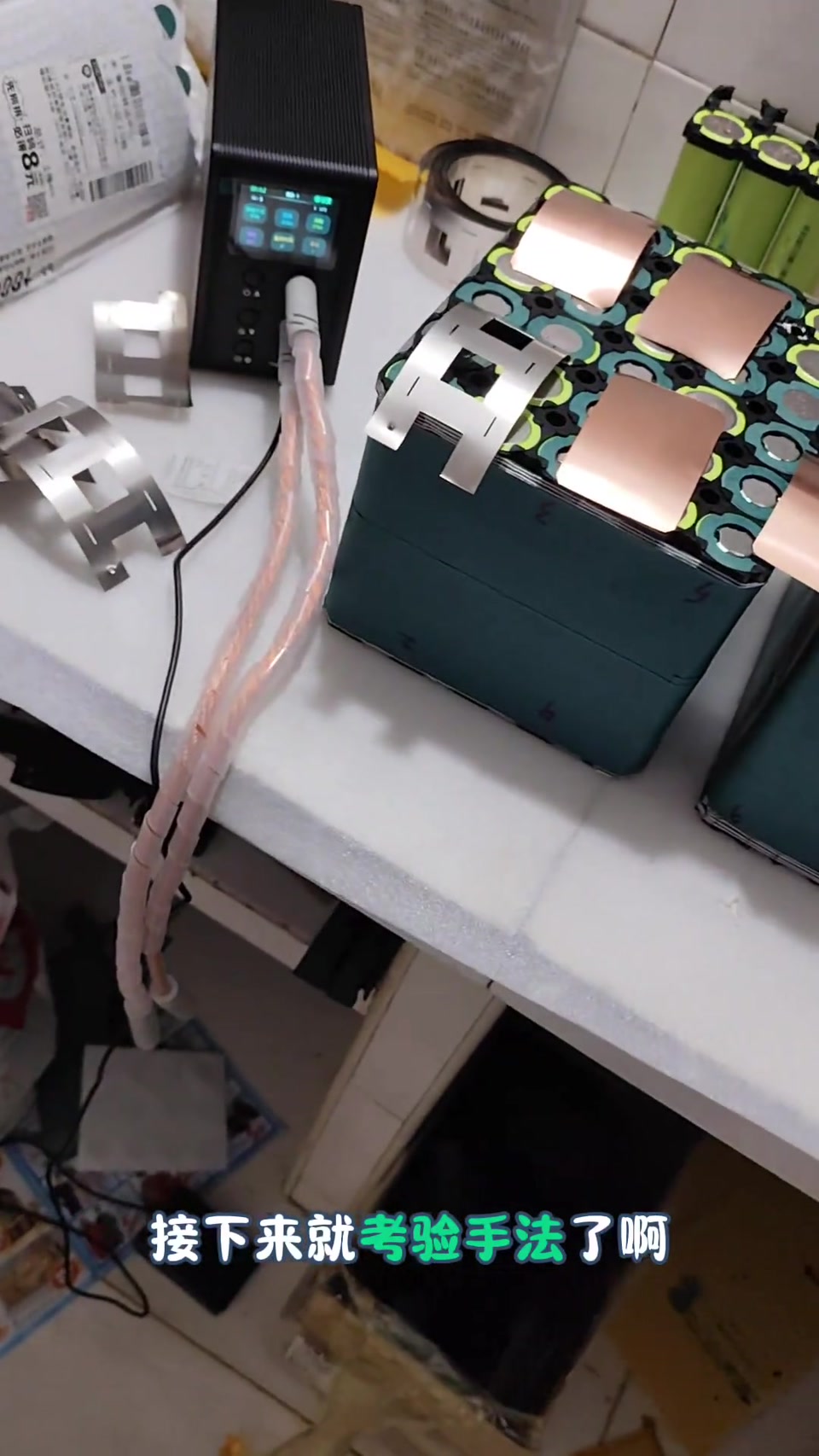

   参数:阿威兹 P60F 档位 587,调试很多次确定;考验手法;铜片放下面镍片叠上面开始点焊;多余角剪掉。

   02:44 – 03:12
6.
   6. 翻面连接:对应面千万别连错;下面连的两格上面不能再连

   一坨一坨连,这边连好翻过来连对应面;连错短路炸飞老铁;翻过来看清楚下面连的靠这边两格,上面就不能连这两格否则短路;20 串相当于总正极。

   04:04 – 05:02
7.

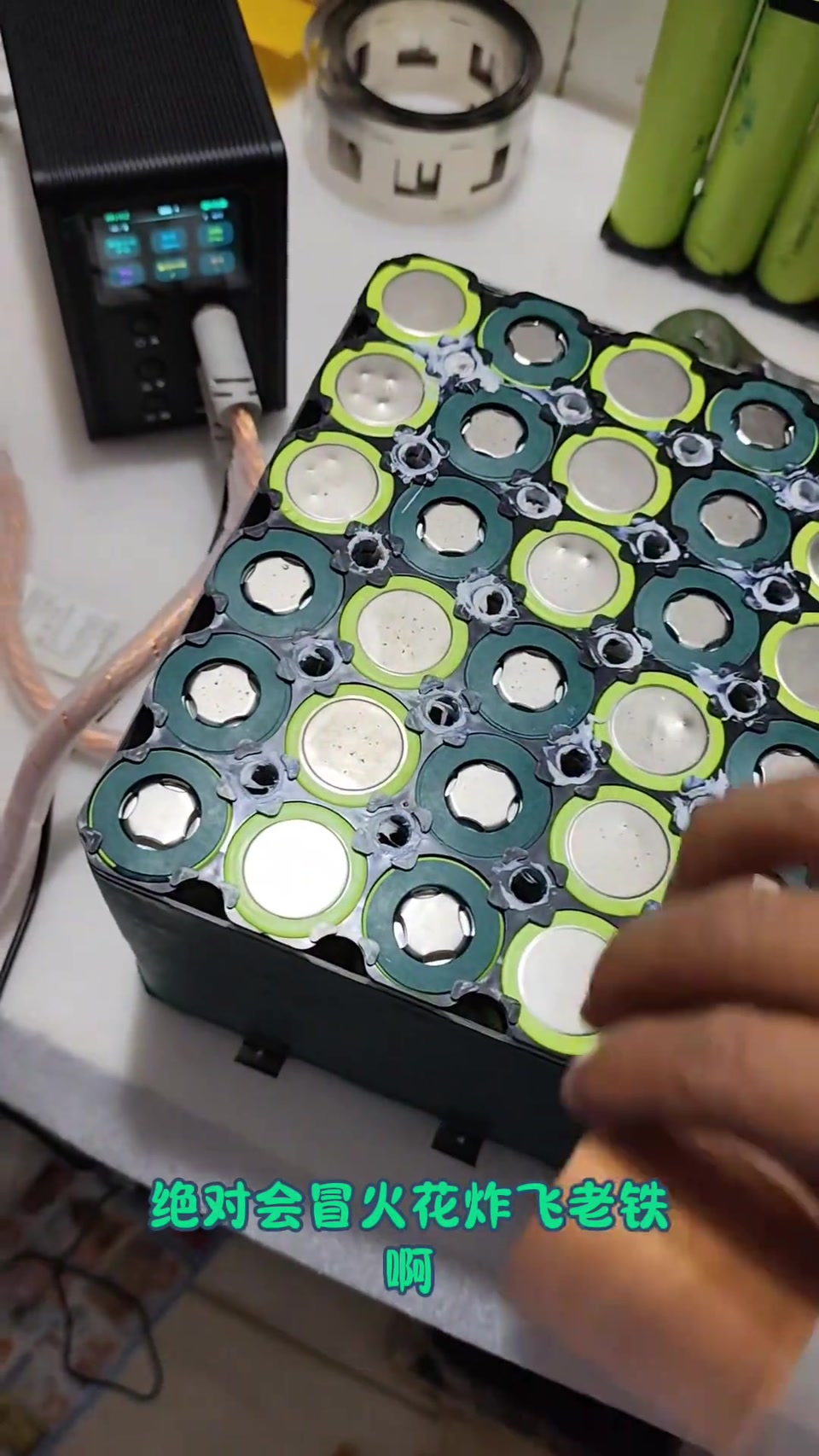

   7. 放片位置演示:放这边没事,放那边冒火花;放四个可以六个短路;敬畏之心

   翻过来位置不变;这样放会打火花很吓人,因为下面两个已连;这样放没事;这样放四个,再放就六个短路;一定要有敬畏之心,炸飞老铁非常恐怖;焊好上下面。

   05:04 – 06:11
8.
   8. 中途检查焊牢;笔烫手;11 片收工跑单

   看这一坨有什么不一样;焊着时不时提起来看焊结实没,档位虽调好中途也要检查;连续点笔很烫;点了 4+8(3)片共 11 片;晚高峰跑单,有时间再搞。

   06:12 – 07:14

物料清单

博主经验

• 封青稞纸后标注串数位置,防连错 00:01
• 铜带打孔穿线再焊一点锡、封胶,省锡又牢 00:15
• 一面全连好再翻面,翻面时看清下面已连的两格,上面绝不能再连同两格 04:04
• 叠焊铜片在下镍片在上 02:57
• 档位调好后中途仍要提起检查焊牢 06:26
• 连续点焊笔会烫手,分批干 06:41

踩过的坑

• 20 串大组放片位置错=直接短路炸飞老铁(反复演示) 05:04
• 连续点焊笔烫手,一次只焊 11 片 06:41
• 评论:UF20B 不能叠 0.2 铜

锂电安全提示

• 高串数电池组焊接前必须理清哪些已连通,放镍片/铜片前确认不跨接,否则短路打火花炸飞;要有敬畏之心 02:11
