三节 18650 加一个电动车大灯,壳子是水管。焊镍带用的 H1,小小一只,焊 0.12 的片子一点压力没有。 晚上拿出去一开,邻居以为是谁家车灯没关。哈哈哈哈。 图二是内部走线,给想抄作业的。

这玩意是不是我只要弄个大功率充电器供电就可以转换电流电压实现万能充功能呢

招不招工呀？

主播测试一下小强点焊机看看怎么样

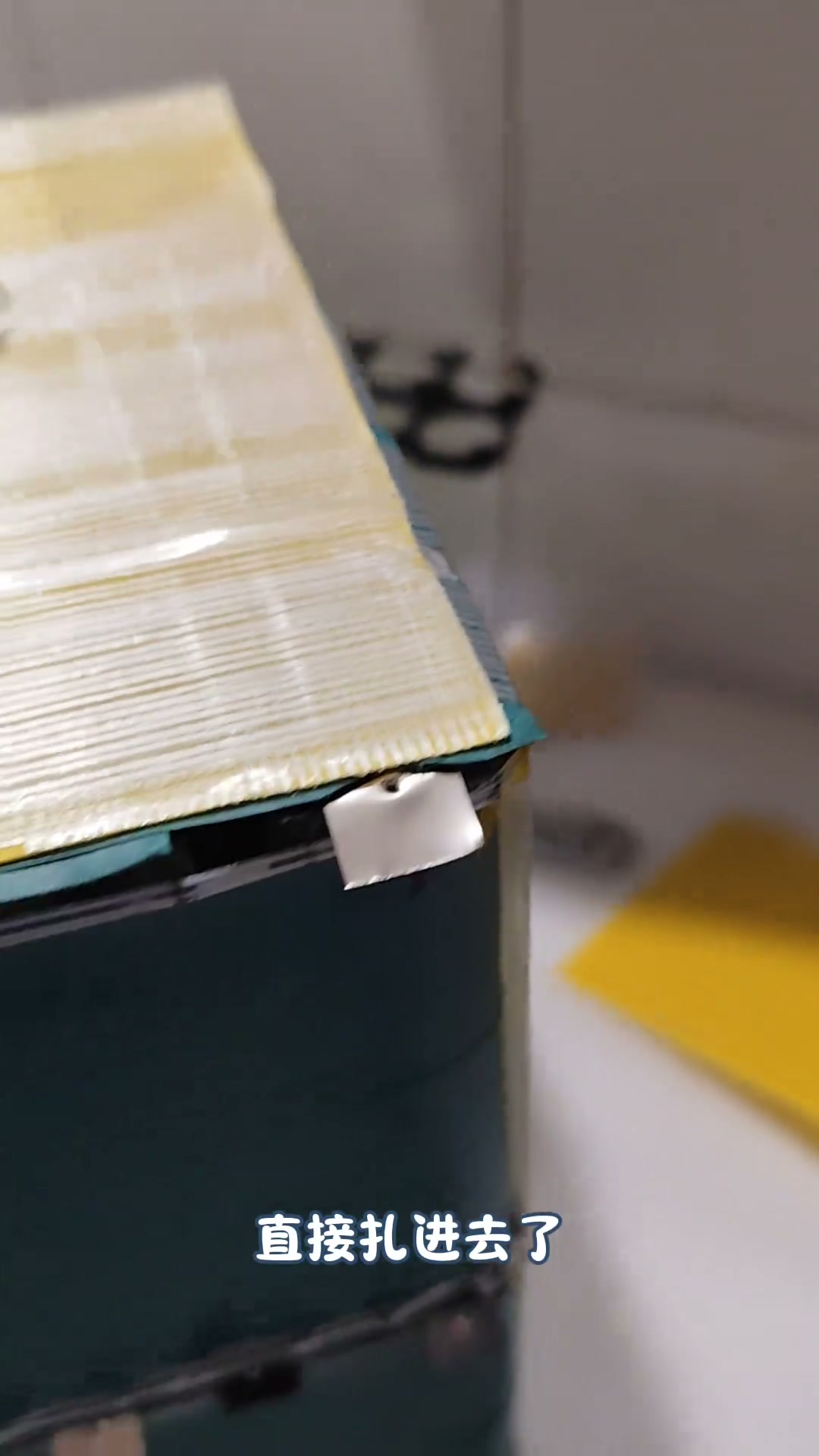

直接短路了炸飞老铁,包里棉签擦手——刚才不小心被镍片又割到,点焊笔碰到镍片炸了两次;镍片边角扎进去爆番茄汁,这构造真搞伤手。铜鼻子 50A 接好上一点(锡),本想点焊到铜片上,发现铜鼻子太厚,干脆用老办法螺丝接,套热缩管接到铜片再点焊到总正总负;焊线时正极一定焊红色正极,接错又是炸飞老铁。刚才又要炸飞:点总负极时这笔不是全部包裹的有缝,缝碰到正极,啪一声线直接扯下来太吓人,感觉线设计不安全——没全封闭,虽然封闭影响散热,但我总碰到其他地方,夹到其他镍片就炸;同样配方:贴高温胶再贴切割纸再盖一层防火板,这个角就是炸黑的点;焊笔处直接短路炸飞;这次总正总负先用 704 胶封,后面纤维胶带缠几圈就可以焊采集排线。评论 116:焊笔套尼龙编织网管(记下了);我的焊笔一模一样直接炸断 50 平焊线剩几根(这么狠?);亚胺膜包一下;不用保护板?磷酸铁锂不加吗;总正总负直接铜片上锡(我喜欢拧螺丝);安全第一(吓坏了);在长沙跑单。

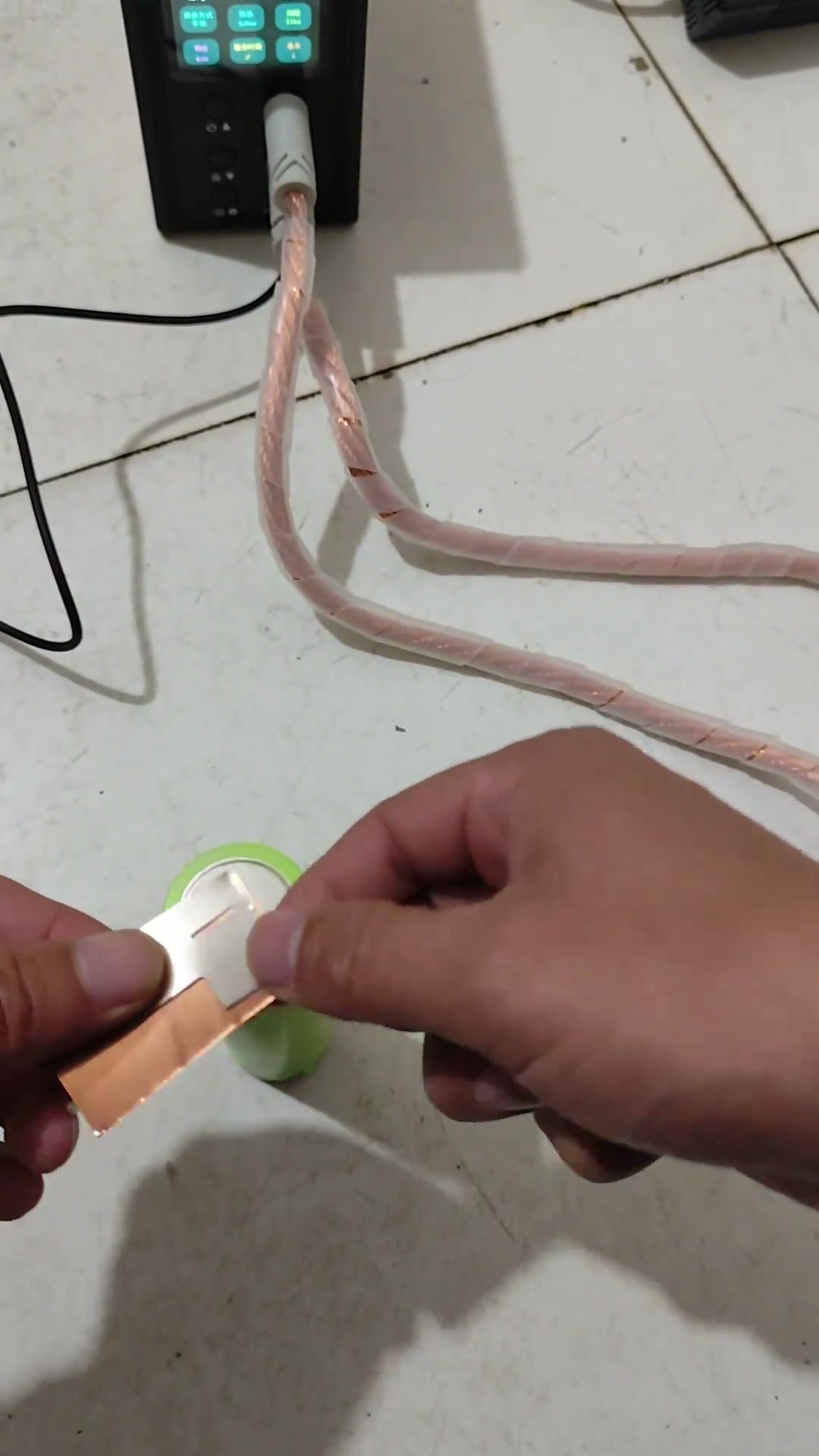

我劝你们不要轻易尝试:这次 0.2 紫铜片加 0.15 镀镍钢带直上,不用镍片打底;先做点焊测试,电芯没打磨只是之前用过有几个孔;点焊机阿威兹 P60F,档位 400,预热 0.1,间歇 1 毫秒;还没点就有人说点不住;电流猛不能正着点会把那片烧穿,尽量平着一点;粘针了;没点上去但镍片都穿透了,肯定手法不对,0.2 铜镍都烧出洞还点不上,也可能我不会玩机器;内阻仪(HRM-10)测电芯 3.32V;把镍片换薄一点试,还是 0.2 紫铜带,450 档,这次好像能上了不?上不了搞不起,扎的这种洞笑死我了;还是用这个镀镍钢带我就不信了;调了预热,600 档,会不会把电池干穿不知道,刚才点不住有点火大;700 档:这感觉烧都烧黑了太大太猛;真的扯不动,割到手了;这下真扯不动了,铜粘到上面,0.2 紫铜带彻底撕成洞;如果说不行我再加 100 档,感觉绝对可以;所以为什么叫你们不要轻易尝试 0.2 紫铜,刚才直接干两个窟窿,700 档还是太大电流太大。评论 308:这焊机能点 0.2 铜网上卖点焊机的全部倒闭(2);我一百多的 0.1 叠 0.1 紫铜无压力(2);你的水平堪忧;看你视频买了 UF20B 0.1+0.1 焊不动;0.2 铜+0.15 镀镍上不去,加 0.1 镀镍还得加助焊膏;针太细用 3mm 圆头;700 可以最好粗针;先点铜再点镍(你是认真的吗?);测小强;四电容秒焊。

DIY玩家的终极焊接神器？开箱阿威兹HD2手持双脉冲点焊机！轻松搞定锂电池组装 #阿威兹点焊机 #电池DIY #手工 #工具控

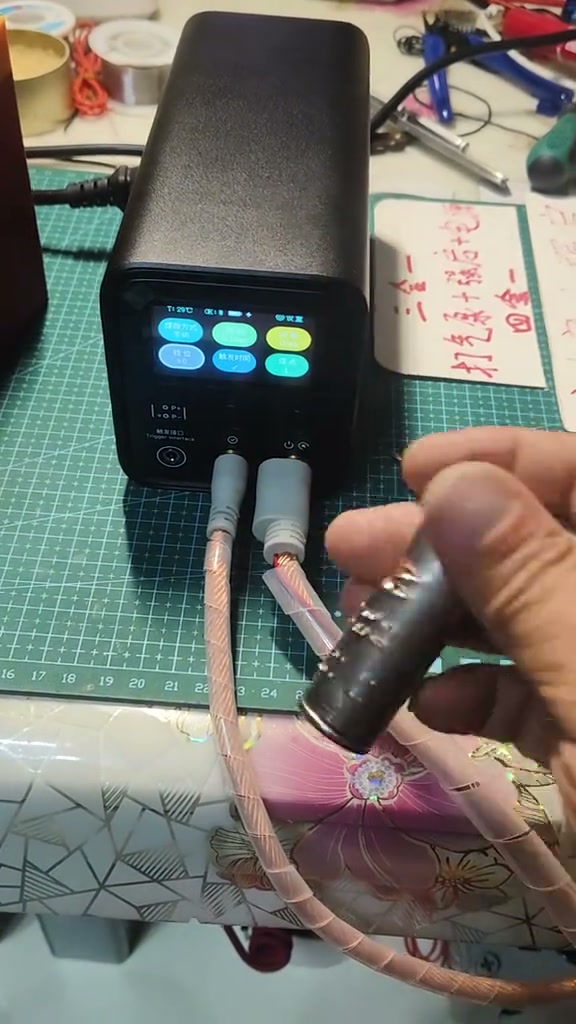

在直播间测试了 UF20B 的点焊能力:直接测 0.15 叠 0.15 的铜带,非常强悍(画面在电芯上焊 0.15 镍 + 铜叠层并展示焊点)。这款纯铝外壳整体外观漂亮,一个大彩屏;点焊笔带一个触动开关,压好之后按一下开关轻松点焊;可调节自动/手动;焊点都非常漂亮;有需要去小伙伴(小王)那里看详情,值得推荐。评论:发的是一样的点焊线吗(我发了两款);怎么我的线不一样太发烫了;一定要用 15 平方的点焊笔,8 平方的焊不了铜。

手电钻电池坏了别扔！用这个“便携神器”自己修，成本省下一大半！小巧不占地，动力却十足。H1手持双脉冲点焊机！#电池维修 #diy #手工 #焊接设备 #电动工具

请问哪一个是废品做的？

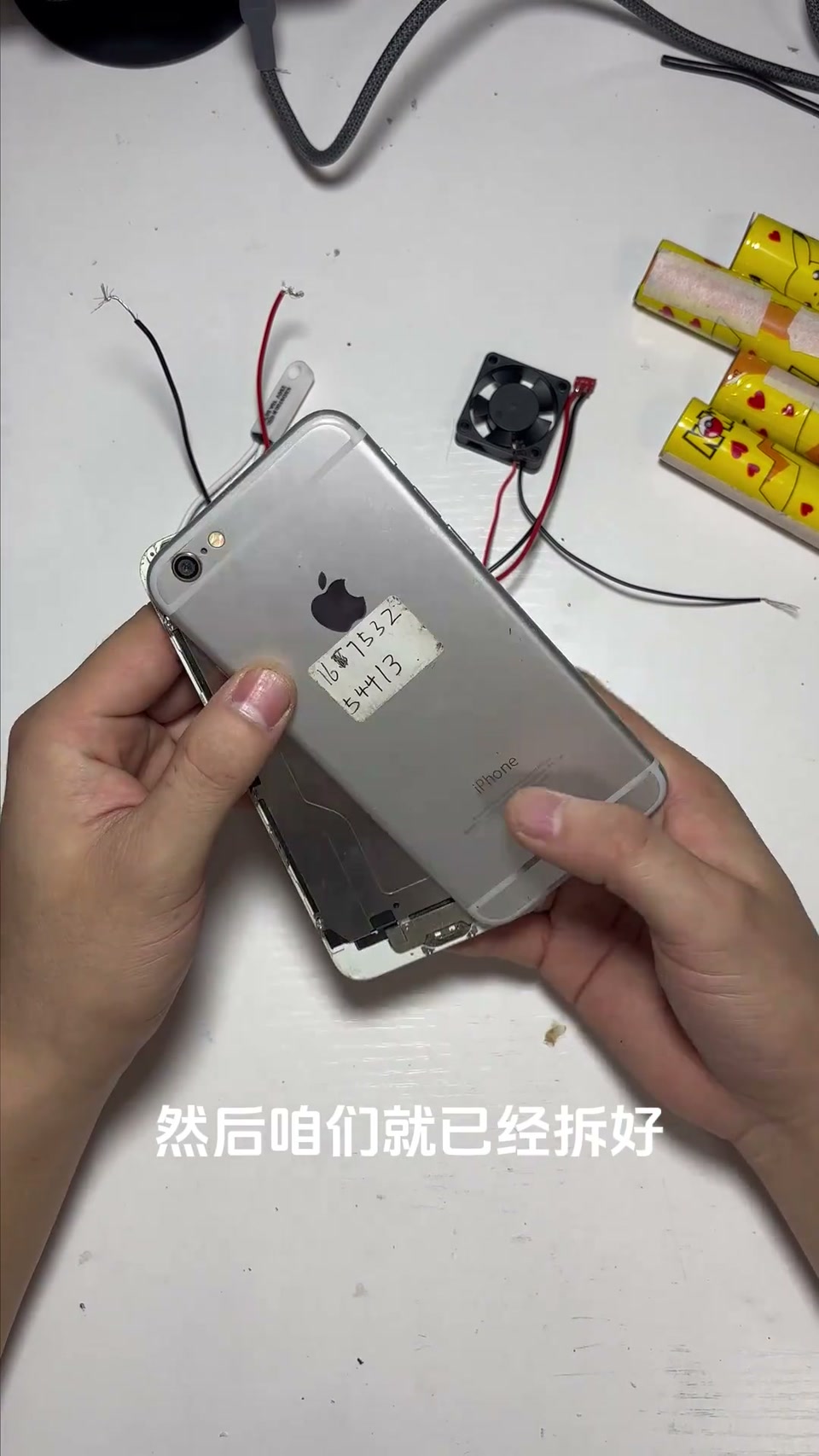

把用了几年只撑半小时的 iPhone 6 电池改成外挂 2 万毫安。拆机:打开盖板、拆电池座固定罩、撬棍取电池;壳子用电钻开 M3 小孔并扩孔去毛刺防割线,把 iPhone 6 的开机线从孔穿到背部。先用 1 颗 L700 贴正负极试开机,第一次不亮是排线没扣紧,压紧后「3、2、1 亮」,滑动正常。再组大电池:4 颗 L700(单颗 5000mAh)四并 = 2 万毫安,抬出阿威兹点焊机,用镍片把正极串起来、负极同样,放青稞纸绝缘。热熔胶枪先给开机线点胶防脱落,再把手机背部涂满热熔胶把电池粘上、两边灌满防晃。电烙铁在镍带上镀锡、线头镀锡再焊正负极,开机进桌面、Wi-Fi 正常。最后加一个 45℃(实物标 KSD9700 50℃ 250V10A)温控开关接散热风扇,热熔胶把开关和风扇粘一起,开关正负极焊到电池:壳温超过 45℃ 风扇自动启动,不用物理按键。相机、滑动正常,大功告成。评论最高赞纠错:没有保护板充电很危险,21700 满电 4.2V 而苹果电池是 4.45V;另有人担心电量太大烧主板、问怎么看电量百分比。

博主想要不插电也能用的可调电源,买一台的价格能手搓四台。核心是带库仑计表头的可调降压模块;电源用 12 颗 18650 做 3 串 4 并(12.6V)配 3S 40A 保护板。塑料盒开孔装快速充电插口、库仑计表头方孔、两侧圆孔、散热孔和风扇位、电量表和总开关。充电输入接带充电管理的恒压恒流升降压模块,输出调到 12.7–12.8V;两个 40℃ 常开温控开关并联控风扇(一个贴升压模块散热片),风扇和电量表负极接升压模块输入端。电池 12.6V 经总开关进升压模块调到最高 36V,再送进带晶闸管的数控调压模块,输出端接带夹子的输出线,库仑计排线插核心板。上电充电正常、库仑计亮红灯,输出夹万用表调旋钮电压精准,最高 33V;可边充边用、精准调压调流做负载测试、当万能充给各种电池充电。

两米镀锌管一头切斜口,焊一块约 45° 倾斜的铁板(像小锄头),按手感焊上把手;铁板打四孔装两个轴承(尽量一条直线),装光轴切余长,装转接头、夹片和小皮带轮;焊 775 马达支架,冷却后装 775 马达和皮带,通电试运转平稳。能源用 18650 做 3 串 5 并电池组,装均衡保护板,装进盒子:开输入/输出/电量显示/开关孔;充电输入端装带充电管理的恒压恒流升降压模块,调到约 12.8V;电池正极经开关,再进升压模块调到 33V 输出给 24V 775 马达,动力更强转速更快。盒子固定在杆尾,接输出线,绑背带,装割草绳(暂用软线代替)。门口试割效果不错,比燃油割草机轻、噪音小。

博主买 100 颗 2.5 元/颗、2000mAh、5C 放电的 18650,全部测内阻(3 颗偏高剔除),选 90 颗,正极贴青稞纸装支架,做成 5 组 3 串 6 并的电池组;点焊时镍片下垫一层铜片提高过流能力,每组包青稞纸、引均衡线和总正负极(加粗提高过流)、各装一块保护板、再包青稞纸缠纤维胶带。收纳盒(带提手)左上装电池电量表、右上装电压表,正面开孔装 90W 充电模块、两侧各一散热风扇(一进一出)、后面带防水帽航空插头做充电口、22W 无线充模块;五组电池装盒底,输出线拧成一股(一粗三细),火烤上锡 + 热缩管。充电走恒压恒流升降压模块,30V 以内直流输入(可接 30V 以下光伏板),输出用万用表调到约 12.7V;两个温控开关分别贴在升降压模块散热片和逆变器外壳上控风扇;粗线压端子并熔锡加固接 1kW 逆变器,两个 220V 插座并联接逆变器输出。全片常驻「危险操作,请勿模仿」提示。

两只高低音全频汽车喇叭配两只 6.5 寸开孔音箱,接线孔穿正负极线、装喇叭上螺丝;功放用带蓝牙和高低音调节的 XY-T30L 模块,左右声道插上、喇叭端免螺丝,输入 12 或 24V 即可用。为方便大爷大妈,做专用电源:15 节 18650 正极贴青稞纸、专用支架,3 串 5 并 12V,外圈青稞纸防磕碰后点焊;必装均衡保护板,万用表测输入输出 10.8V(未满电,正常),一串 3.6V、两串 7.2V;接同口输入输出线,青稞纸 + 纤维胶带保护。盒子开孔装开关、电量显示、充电输入口、电源输出口;充电用 5–30V 输入的恒压恒流升降压模块,输出调到约 12.6/12.7V,热缩管绝缘;电池输出与充电输入并到开关输入,负极线全部扭一起上锡热缩。开机显示两格电,盖盖上螺丝,连手机蓝牙播放,博主称达到千元级音质。评论区认为箱体尺寸不匹配、数字功放只是响。

核心是一块带电量数显、支持快充协议的充电宝升压模块(约十来块),配 8 颗 18650(两三块一支)。电芯测内阻、正极贴青稞纸、装一排支架,全部并联(模块是升压的,只需 3.7–4.2V),8×2000mAh=16000mAh;包青稞纸后点焊,正负极再用青稞纸绝缘,测得 3.6–3.7V,在正负极垫片上焊线,接头缠纤维胶带。两根线接到模块上,按开关显示电量。外壳用 PVC 板手工切割(有 3D 打印机更好看),自制拉花锯和小电锯开孔,强力胶固定,做显示屏孔、USB/Type-C 口和小按钮。Type-C 口支持输入输出,充电头功率够会进快充(绿色闪电),USB 口也快充,能给手机撑两三天。

废品站淘的老式有源音响(不到 1 元),保险丝好、上电有电流声、变压器输出正常。原计划把蓝牙模块音频输出接到原电路板音频输入,结果不放大;改为直接用蓝牙板驱动喇叭,可行。于是拆掉全部原装件只留喇叭,做成充电式:6 节 18650 组电池组点焊,配 3S60A 均衡保护板、青稞纸绝缘、纤维胶带加固;充电端加二极管和恒压恒流降压模块;外壳装快充接口、电量显示模块和开关;接线后上电点亮,装回外壳,手机蓝牙连接播放,「小音质还是可以的」。评论区最高赞指出没有音频放大效果一般。

博主用 54 节 5C 放电的 18650(内阻约 16mΩ,先测内阻电压、剔换 20mΩ 的)装进三连拼接支架,组成 3 串 18 并、满电 12.6V、36000mAh 的电池组;正极贴青稞纸防短路。用阿威兹大功率点焊机双层镍片点焊,中途两支焊笔碰在一起把镍片和一颗电芯打穿,拆出该节换新。装 120A 均衡保护板,总正负极用铜线缠绕 + 烙铁满锡引出,包青稞纸和纤维胶带。盒子上装双向智能表头(带分流器)、220V 插座、电源开关、USB 90W 快充模块、无线充电模块、5–30V 输入的恒压恒流升降压充电模块(输出调 12.6/12.8V,约 5A,串二极管)、600W/峰值 1200W 纯正弦波逆变器、两只风扇 + 三个 40℃ 温控开关并联(逆变器散热片、保护板、升降压模块各贴一个),最后加提手。可煮饭涮火锅、驱动电动工具、给电瓶车应急充电,任何 5–30V 充电器或太阳能板直充。
