第43集 | 自制新能源割草机？ 利用一些废品，自己在家简单改造一个新能源割草机，效果相当不错

废品做电动割草机:镀锌管 + 铁板 + 775 马达皮带传动,3S5P 18650 电池经升压模块 33V 供电

两米镀锌管一头切斜口,焊一块约 45° 倾斜的铁板(像小锄头),按手感焊上把手;铁板打四孔装两个轴承(尽量一条直线),装光轴切余长,装转接头、夹片和小皮带轮;焊 775 马达支架,冷却后装 775 马达和皮带,通电试运转平稳。能源用 18650 做 3 串 5 并电池组,装均衡保护板,装进盒子:开输入/输出/电量显示/开关孔;充电输入端装带充电管理的恒压恒流升降压模块,调到约 12.8V;电池正极经开关,再进升压模块调到 33V 输出给 24V 775 马达,动力更强转速更快。盒子固定在杆尾,接输出线,绑背带,装割草绳(暂用软线代替)。门口试割效果不错,比燃油割草机轻、噪音小。

做了什么 · 结果

制作步骤9 步 · 点图跳到原片

1.
   1. 杆体:镀锌管切斜口,焊 45° 铁板和把手

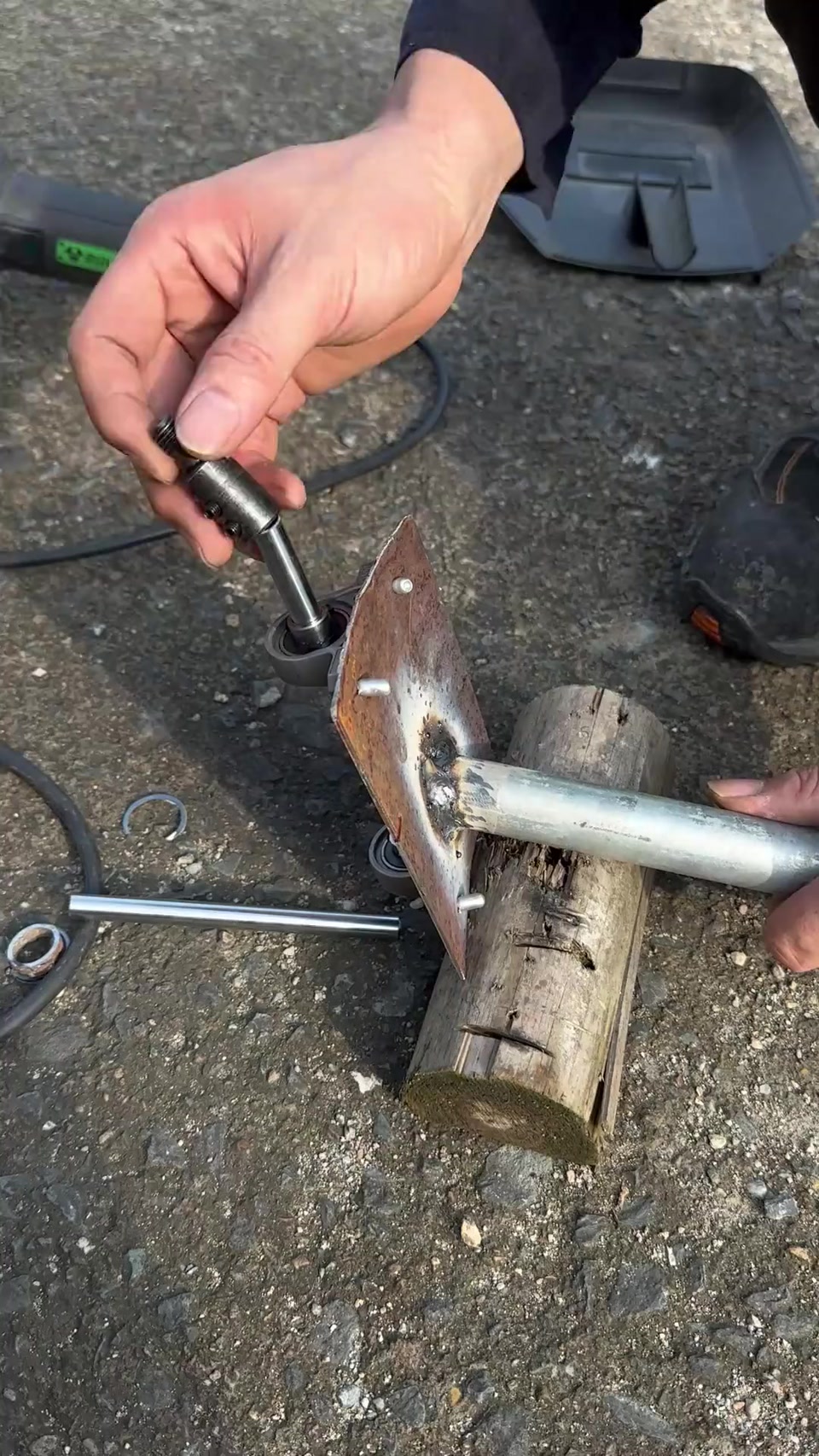

   两米镀锌管一头切斜口;另备一根做把手,按握感匹配;铁板焊在管头,约 45° 倾斜像小锄头;把手按拿起来舒适的位置焊。

   00:00 – 00:40
2.
   2. 传动:轴承、光轴、转接头、皮带轮

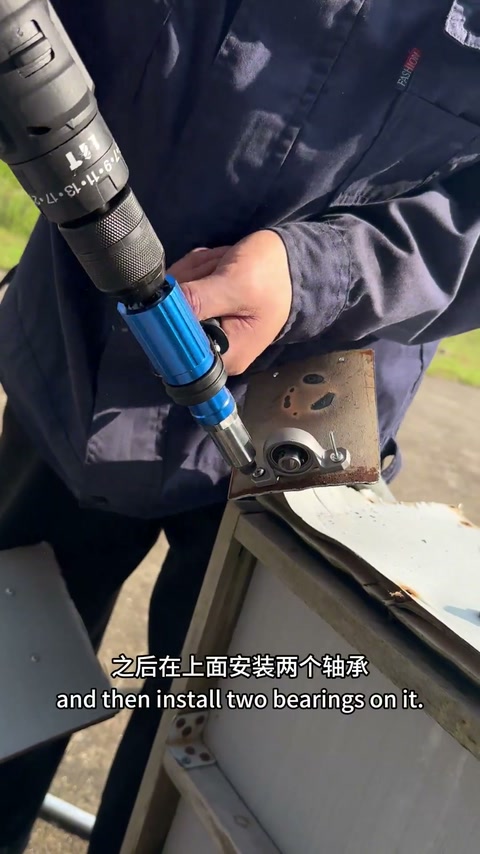

   铁板打四孔装两个轴承,尽量一条直线;装光轴按标记切掉多余;装匹配转接头和夹片,另一头装小皮带轮;775 马达也装皮带轮;在管上焊马达固定支架。

   00:40 – 01:08
3.

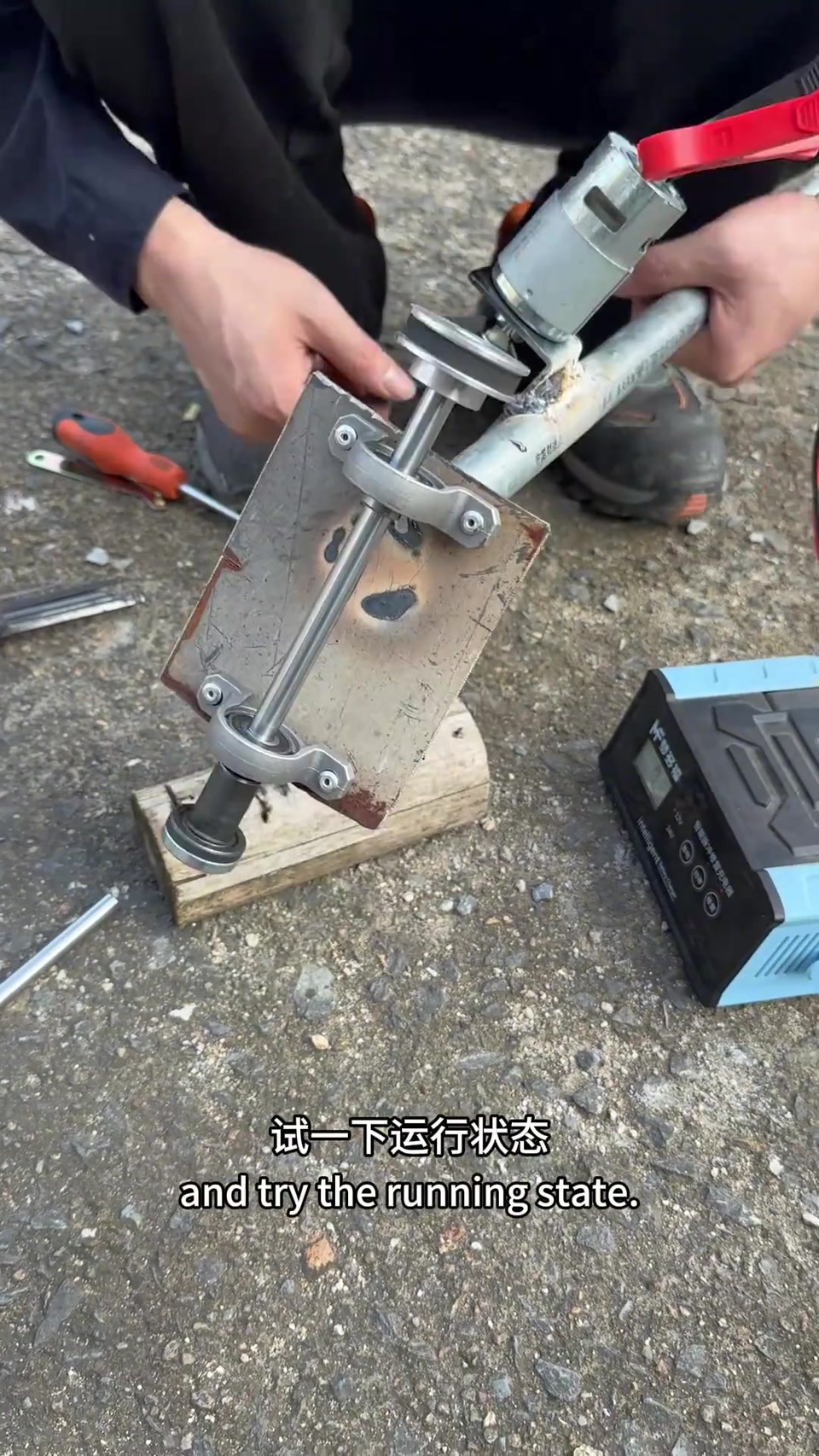

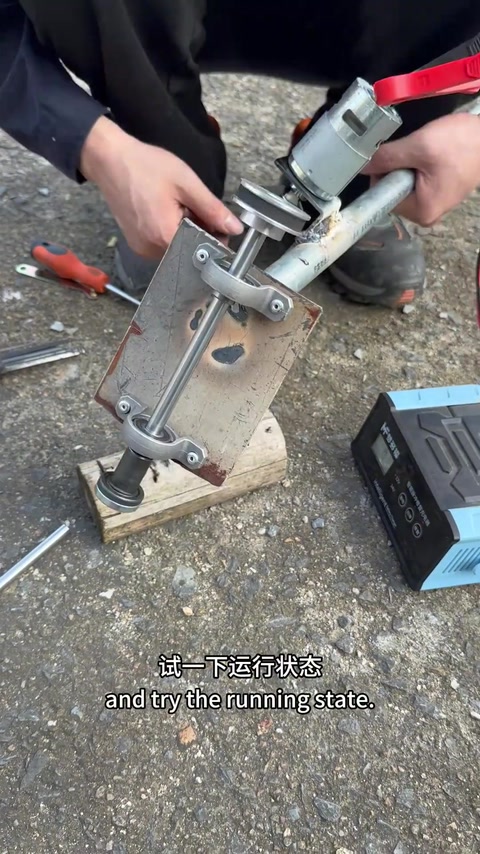

   3. 装 775 马达和皮带,试运转

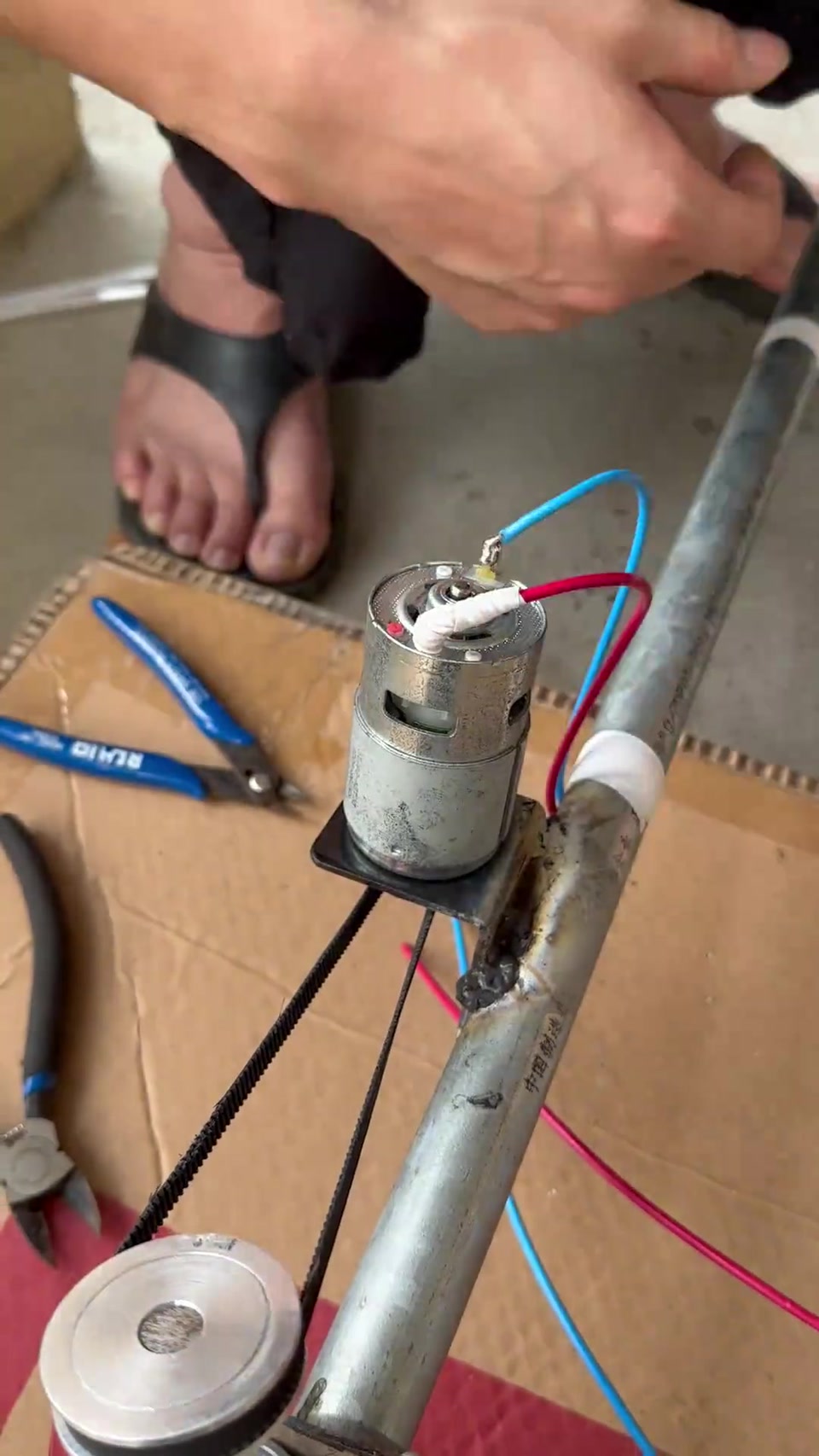

   支架冷却后装马达,装皮带;接电源试运行,平稳没问题;接下来解决能源。

   01:08 – 01:26
4.

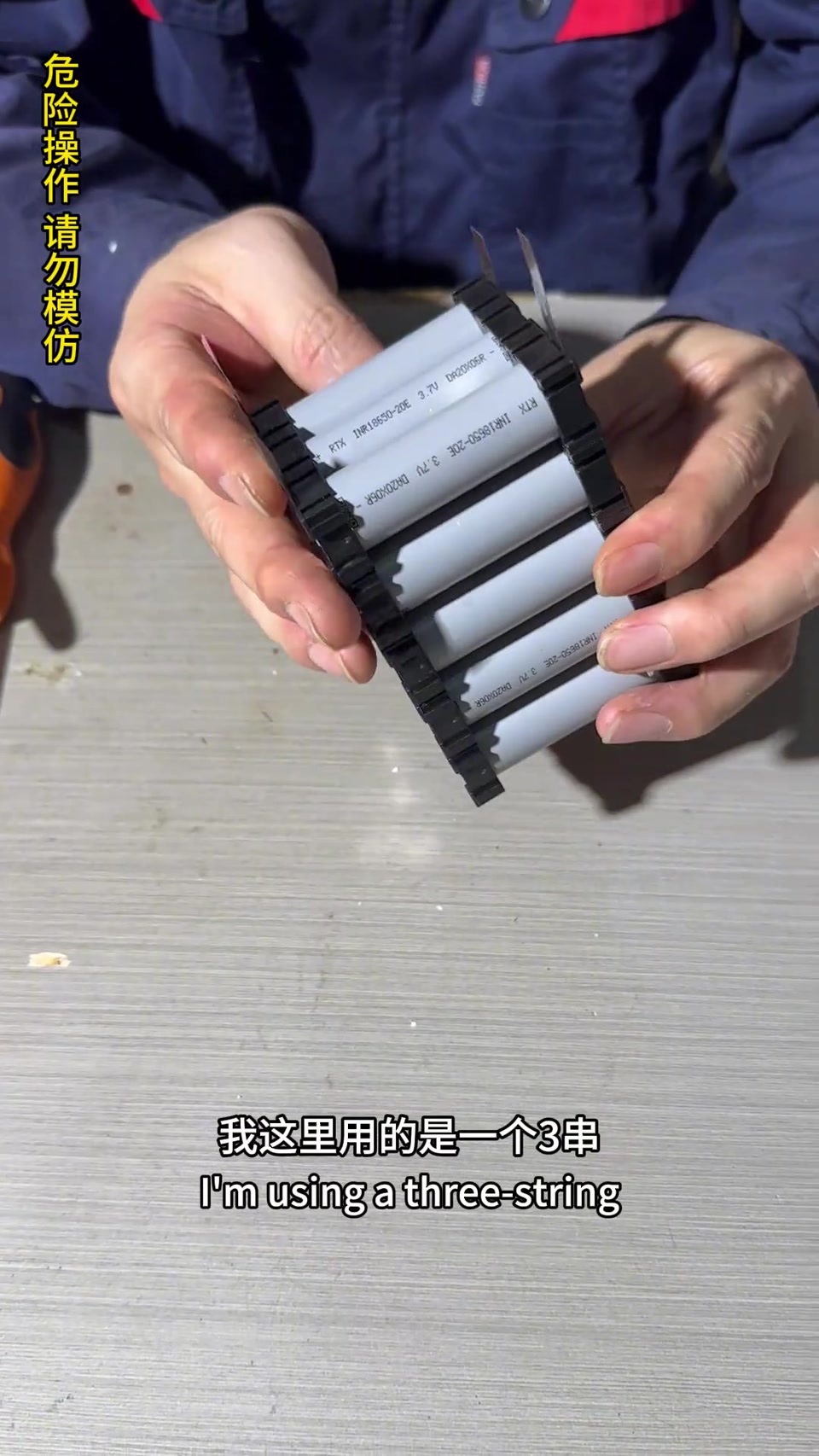

   4. 18650 做 3S5P 电池组,装均衡保护板

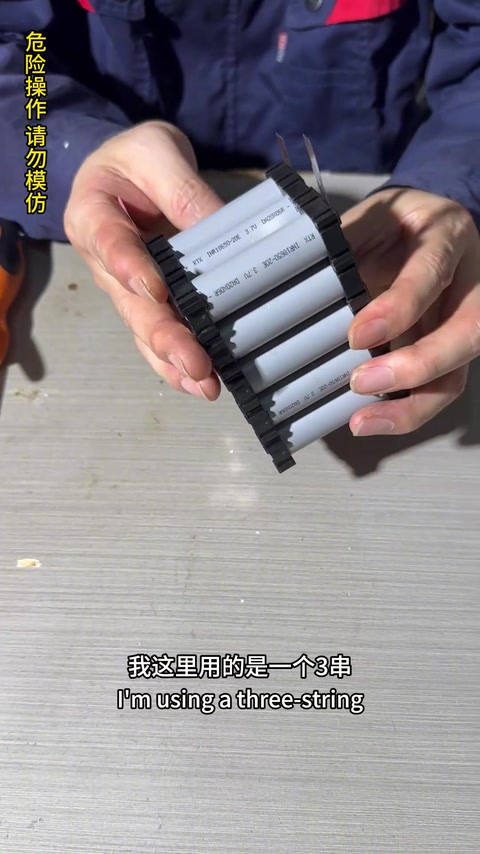

   用 18650 组装 3 串 5 并电池组,点焊后装均衡保护板,做成电池包。

   01:26 – 02:56
5.
   5. 盒子开孔:输入、输出、电量显示、开关

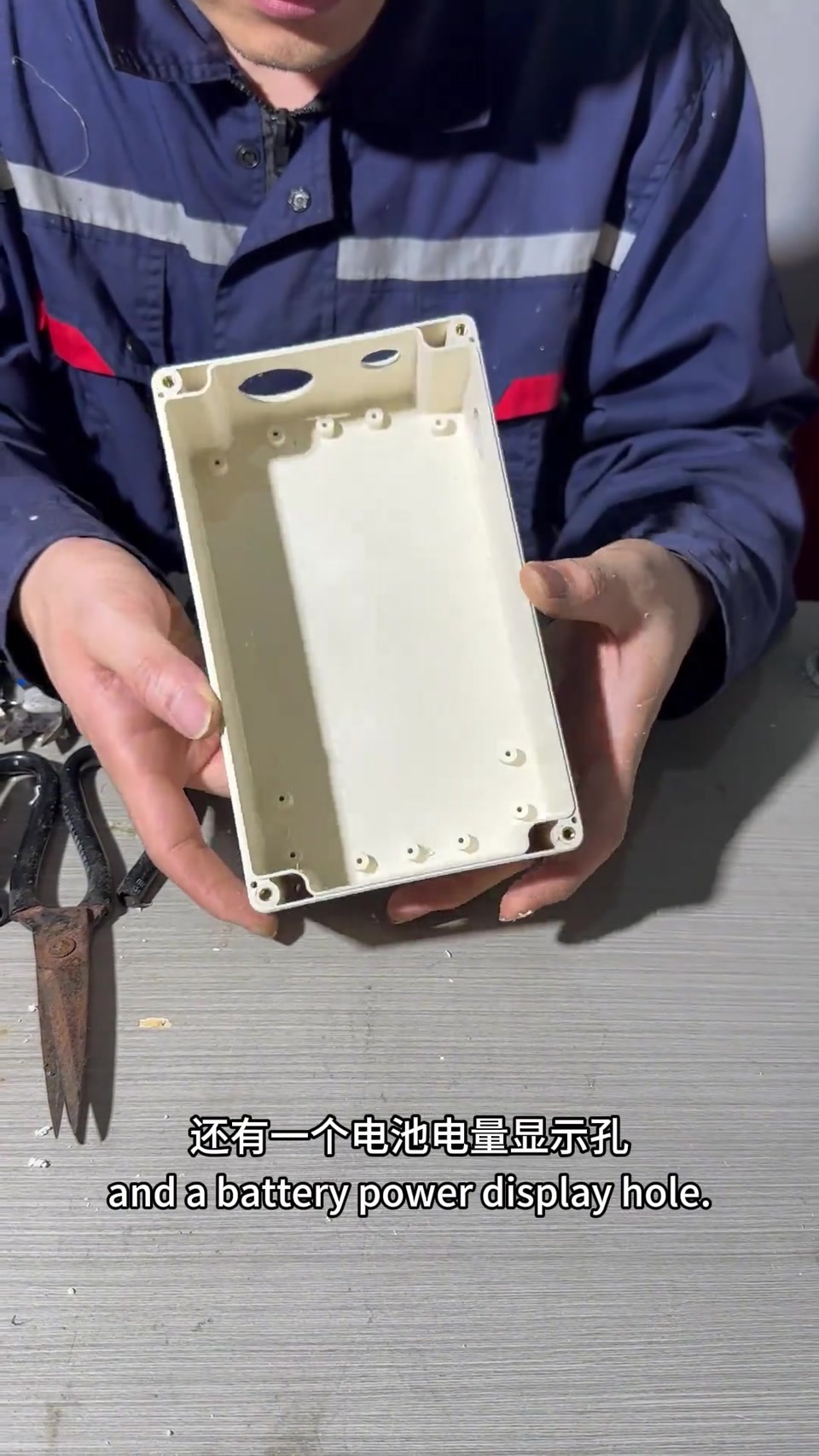

   先在盒子上打需要的孔:输入孔、输出孔、电量显示孔、开关孔。

   02:56 – 03:29
6.

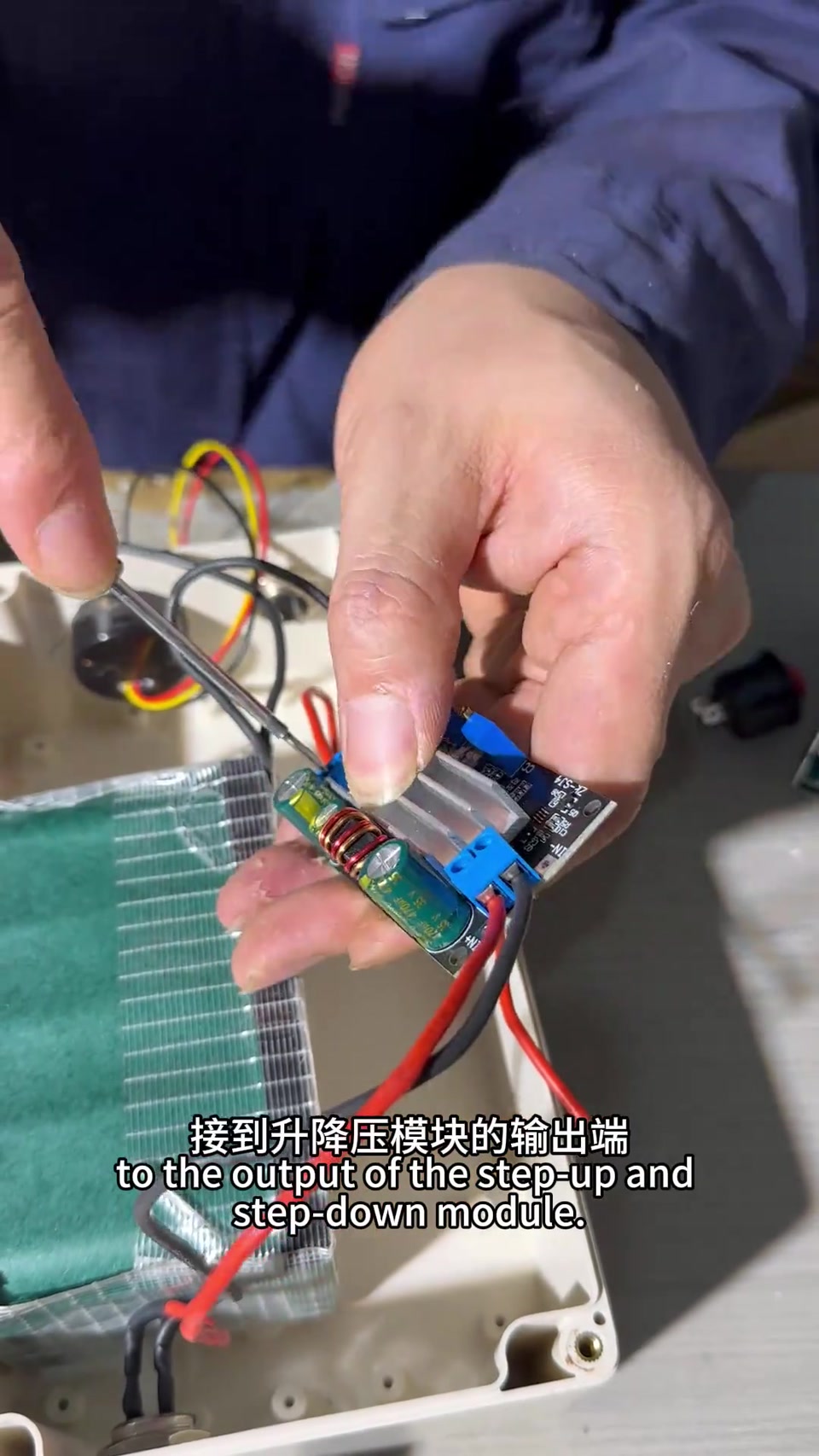

   6. 充电管理升降压模块调 12.8V,接开关和电量显示

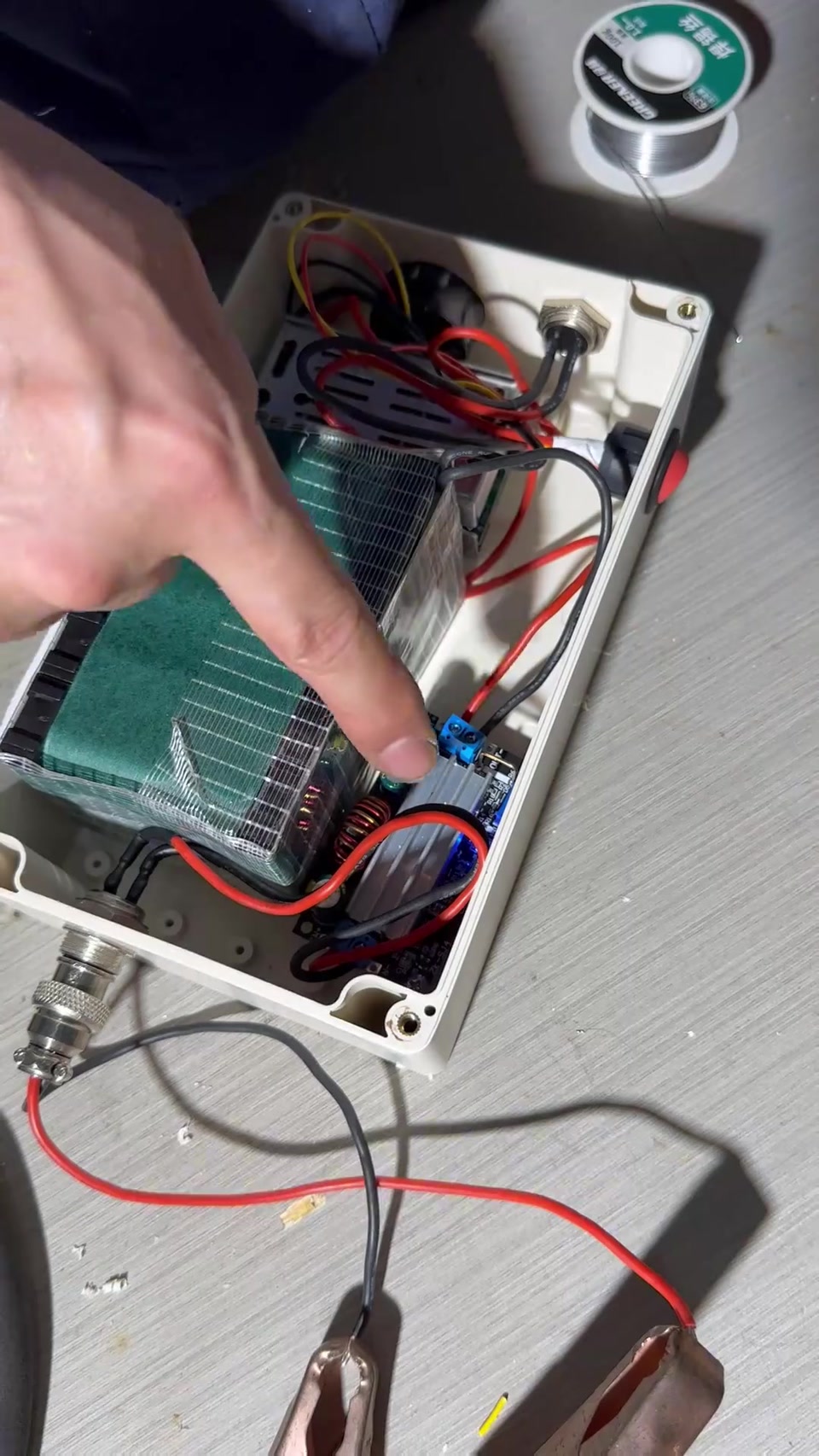

   充电输入端装带充电管理的恒压恒流升降压模块,调到约 12.8V;电池输入接模块输出;电池正极接开关输入;电量显示接上;开关输出正极和电池负极接到升压模块;开机点亮。

   03:29 – 03:58
7.
   7. 升压模块调 33V 输出给 24V 马达

   升压模块调到 33V 输出,接正负极输出线;24V 775 马达更强劲更快;原理:充电输入→充电管理→电池→开关→升压→33V 输出;打螺丝,能源部分完成。

   03:58 – 04:40
8.
   8. 盒子装杆尾,接线,背带与割草绳

   盒子固定在杆尾,接输出电源线;杆上绑背带背着更轻松;头上装割草绳(暂用软线代替)。

   04:40 – 05:26
9.

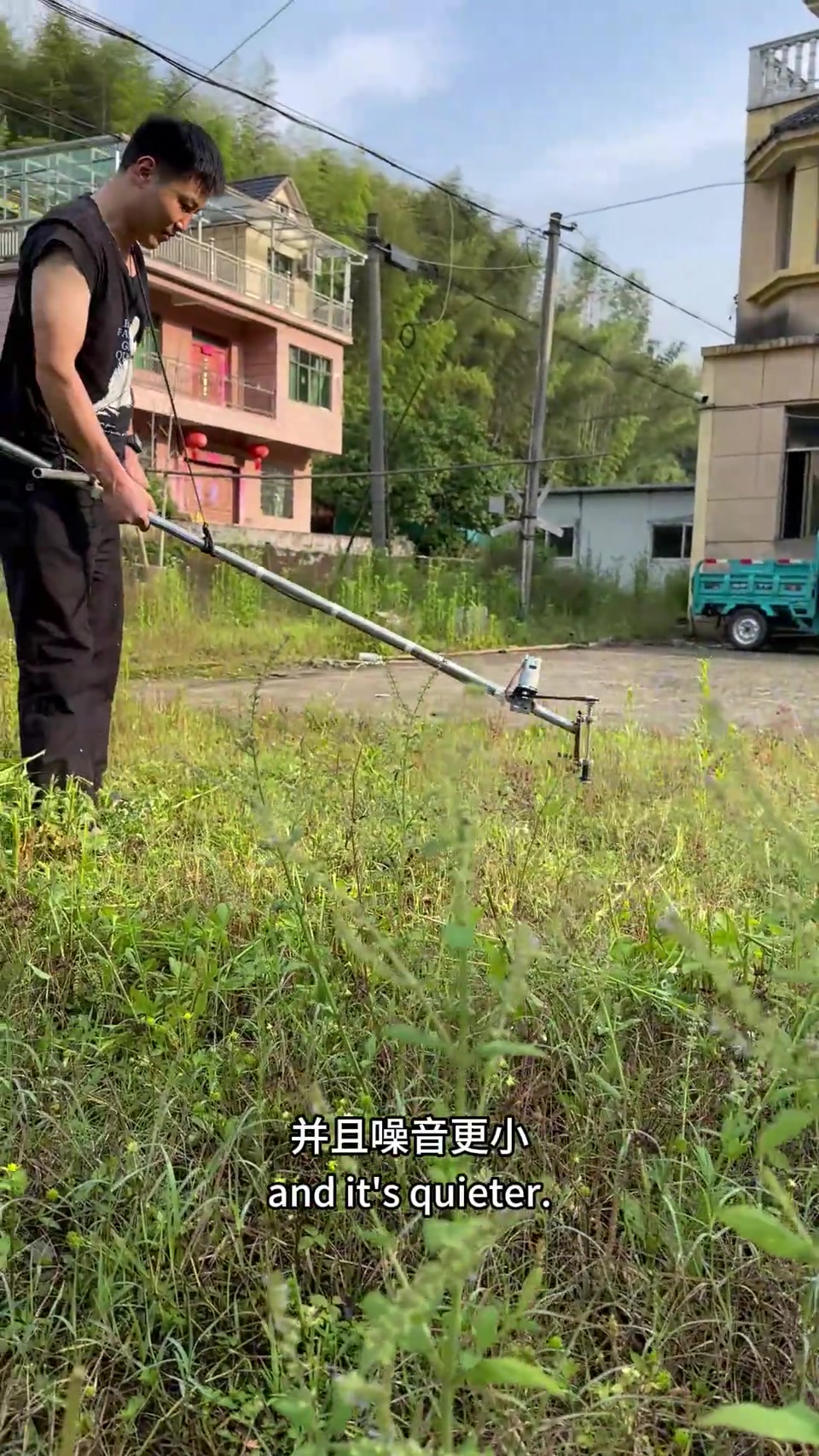

   9. 实地割草

   门口杂草试割,效果相当不错;比燃油割草机更轻便、噪音更小。

   05:26 – 05:50
