第41集 | 用汽车喇叭组装家用音响效果出奇？ 用汽车音响来改装成家用音响，效果居然这么好

两只 6.5 寸汽车全频喇叭 + 蓝牙功放板 + 15 节 18650 3S5P 12V 电源盒,成本不到 100 的家用音响

两只高低音全频汽车喇叭配两只 6.5 寸开孔音箱,接线孔穿正负极线、装喇叭上螺丝;功放用带蓝牙和高低音调节的 XY-T30L 模块,左右声道插上、喇叭端免螺丝,输入 12 或 24V 即可用。为方便大爷大妈,做专用电源:15 节 18650 正极贴青稞纸、专用支架,3 串 5 并 12V,外圈青稞纸防磕碰后点焊;必装均衡保护板,万用表测输入输出 10.8V(未满电,正常),一串 3.6V、两串 7.2V;接同口输入输出线,青稞纸 + 纤维胶带保护。盒子开孔装开关、电量显示、充电输入口、电源输出口;充电用 5–30V 输入的恒压恒流升降压模块,输出调到约 12.6/12.7V,热缩管绝缘;电池输出与充电输入并到开关输入,负极线全部扭一起上锡热缩。开机显示两格电,盖盖上螺丝,连手机蓝牙播放,博主称达到千元级音质。评论区认为箱体尺寸不匹配、数字功放只是响。

做了什么 · 结果

制作步骤9 步 · 点图跳到原片

1.
   1. 目标:不到 100 元的家用音响

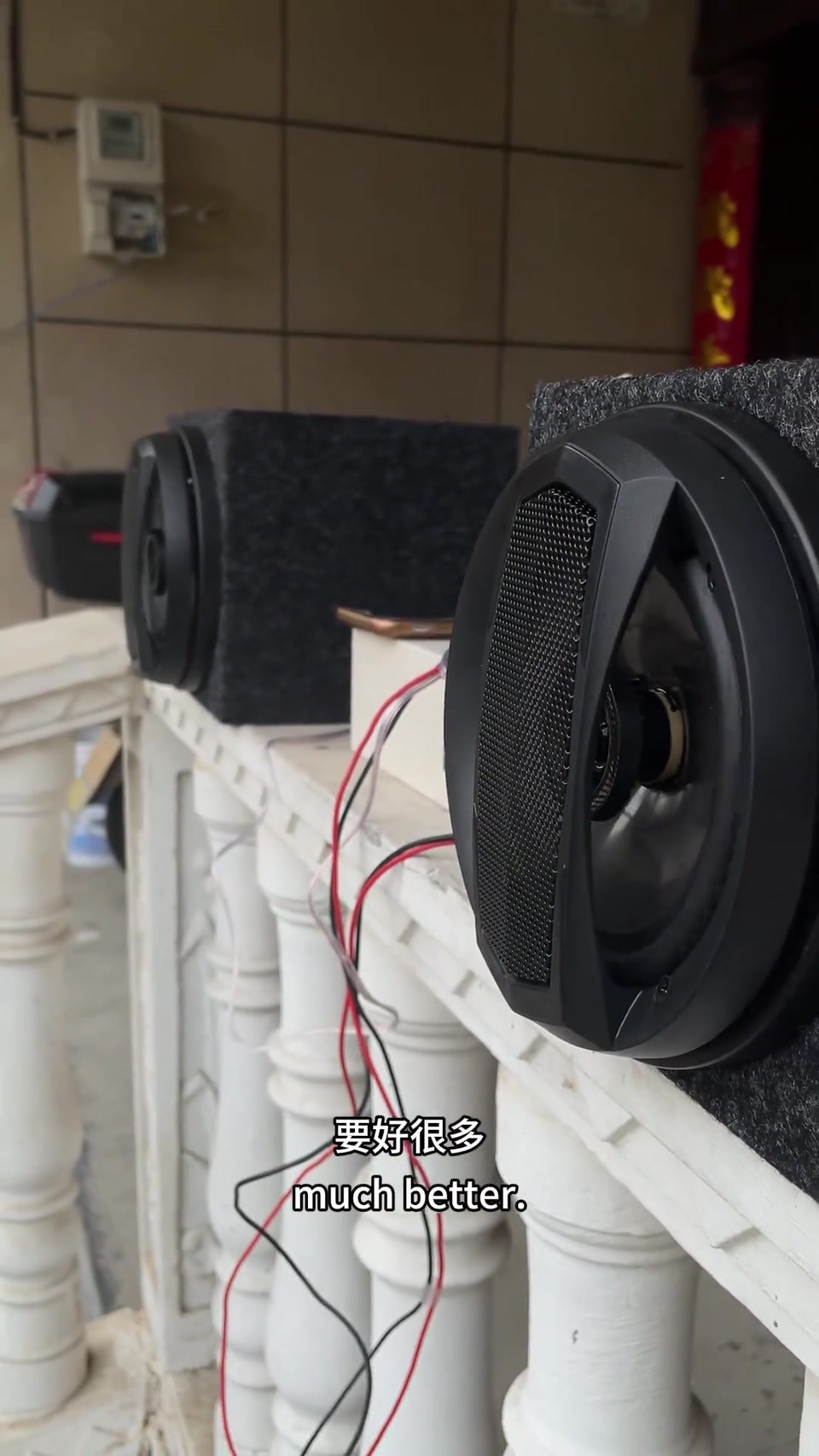

   两个汽车喇叭改家用音响,成本不到 100,几步完成。

   00:00 – 00:14
2.
   2. 喇叭装箱:穿线、上螺丝

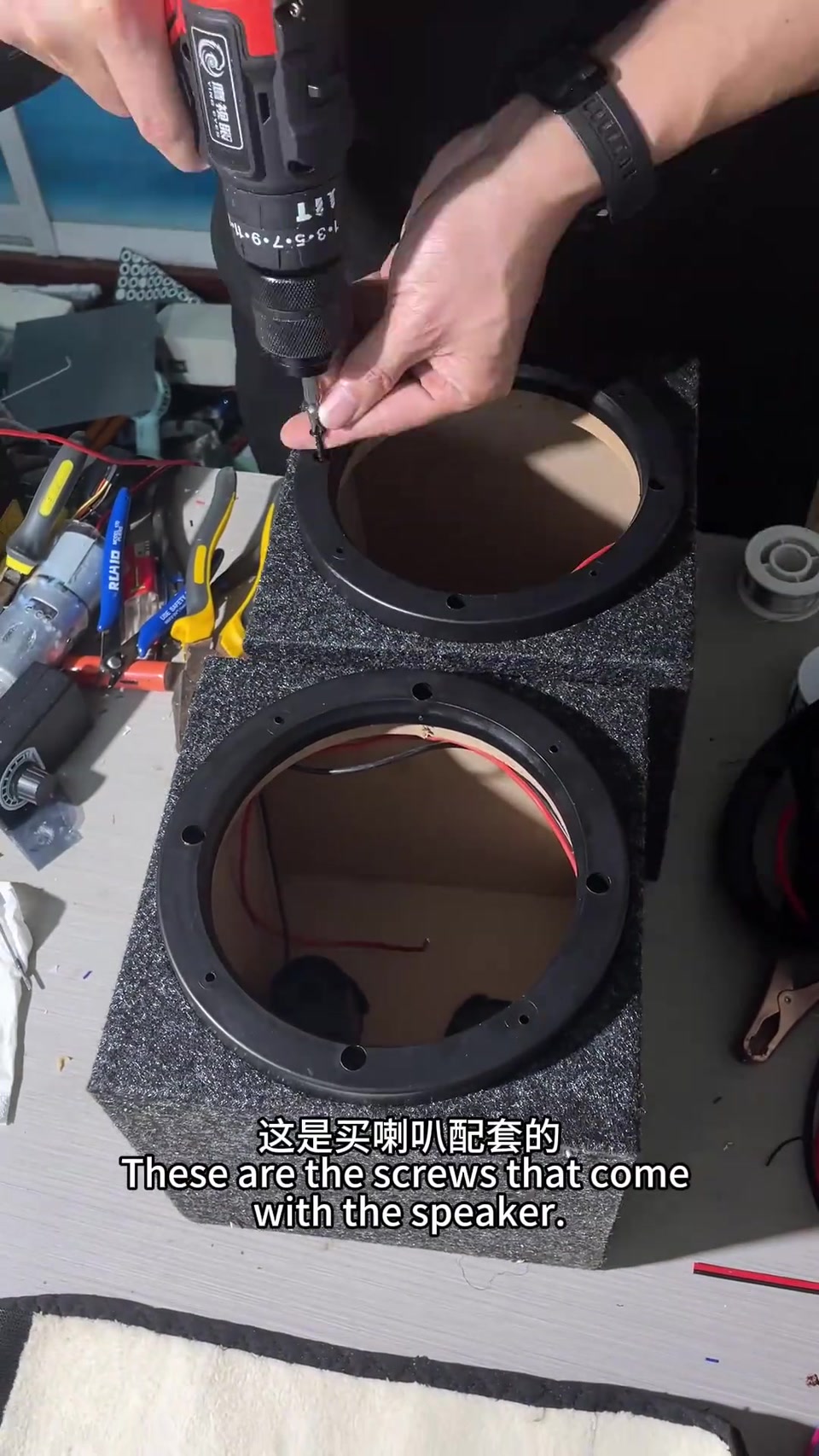

   高低音全频汽车喇叭 + 6.5 寸开孔音箱;后面接线孔接正负极线穿回;喇叭开孔外圈打螺丝;正负极线拉出接喇叭,固定喇叭,两只同样操作。

   00:14 – 00:54
3.
   3. 装 XY-T30L 蓝牙功放

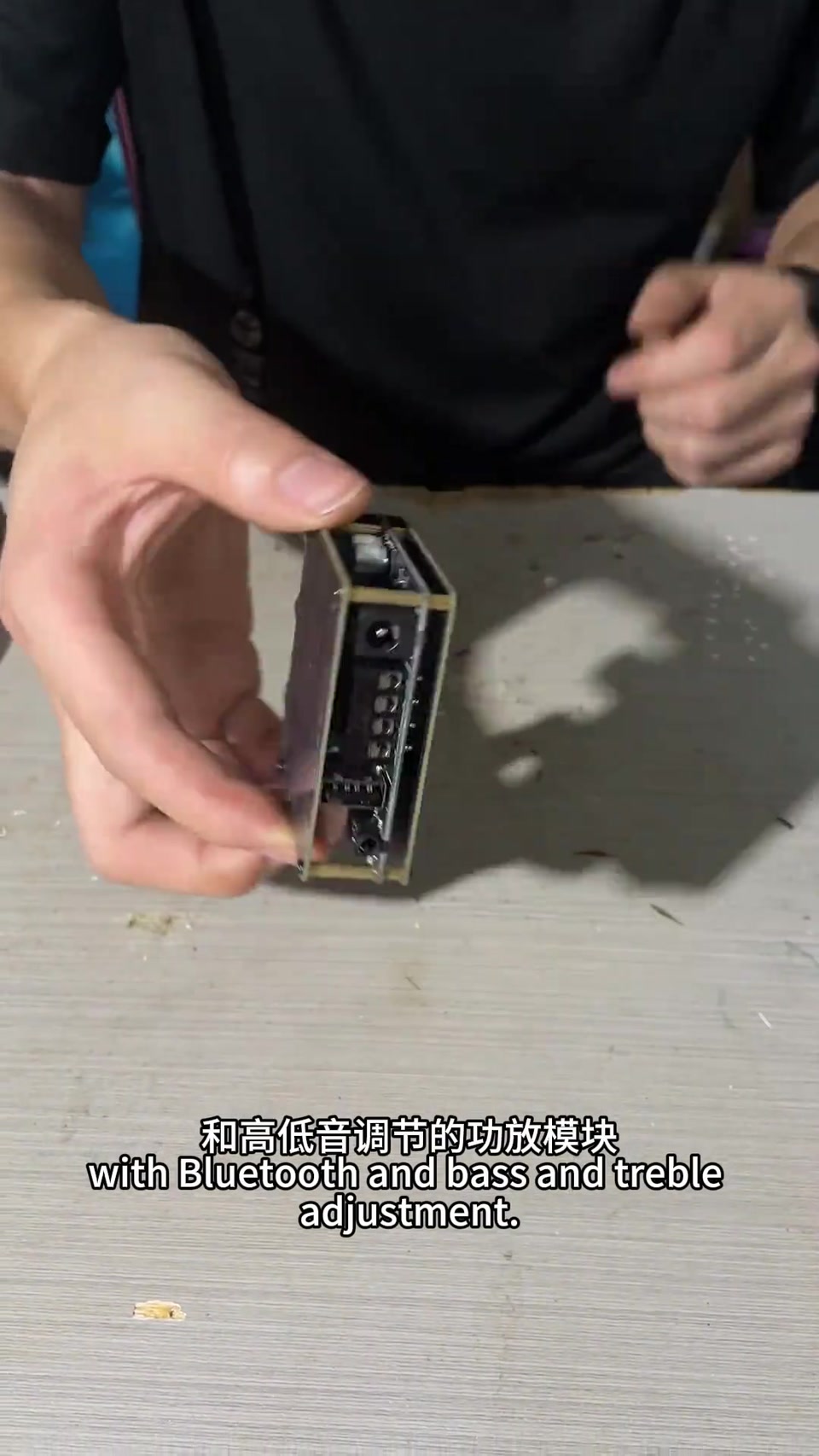

   带蓝牙和高低音调节的功放模块;左右声道音频线插上,喇叭端免拧螺丝;输入匹配的 12V 或 24V 电源即完成。

   00:54 – 01:09
4.
   4. 15 节 18650 组 3S5P 12V 电池组

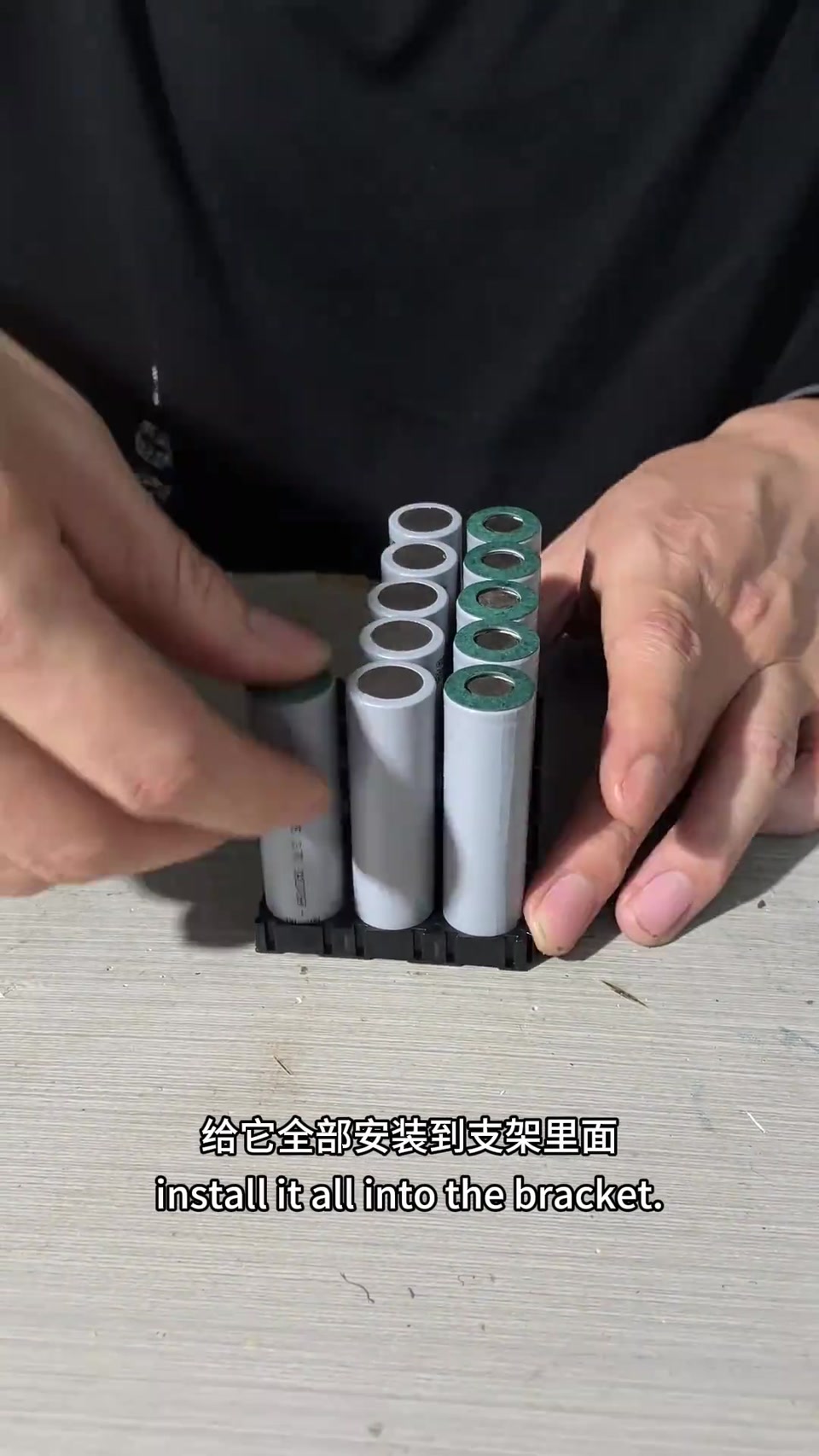

   为大爷大妈做专用电源;正极贴专用青稞纸,装专用支架盖上;3 串 5 并 12V;外圈贴青稞纸防磕碰,然后点焊。

   01:09 – 01:48
5.

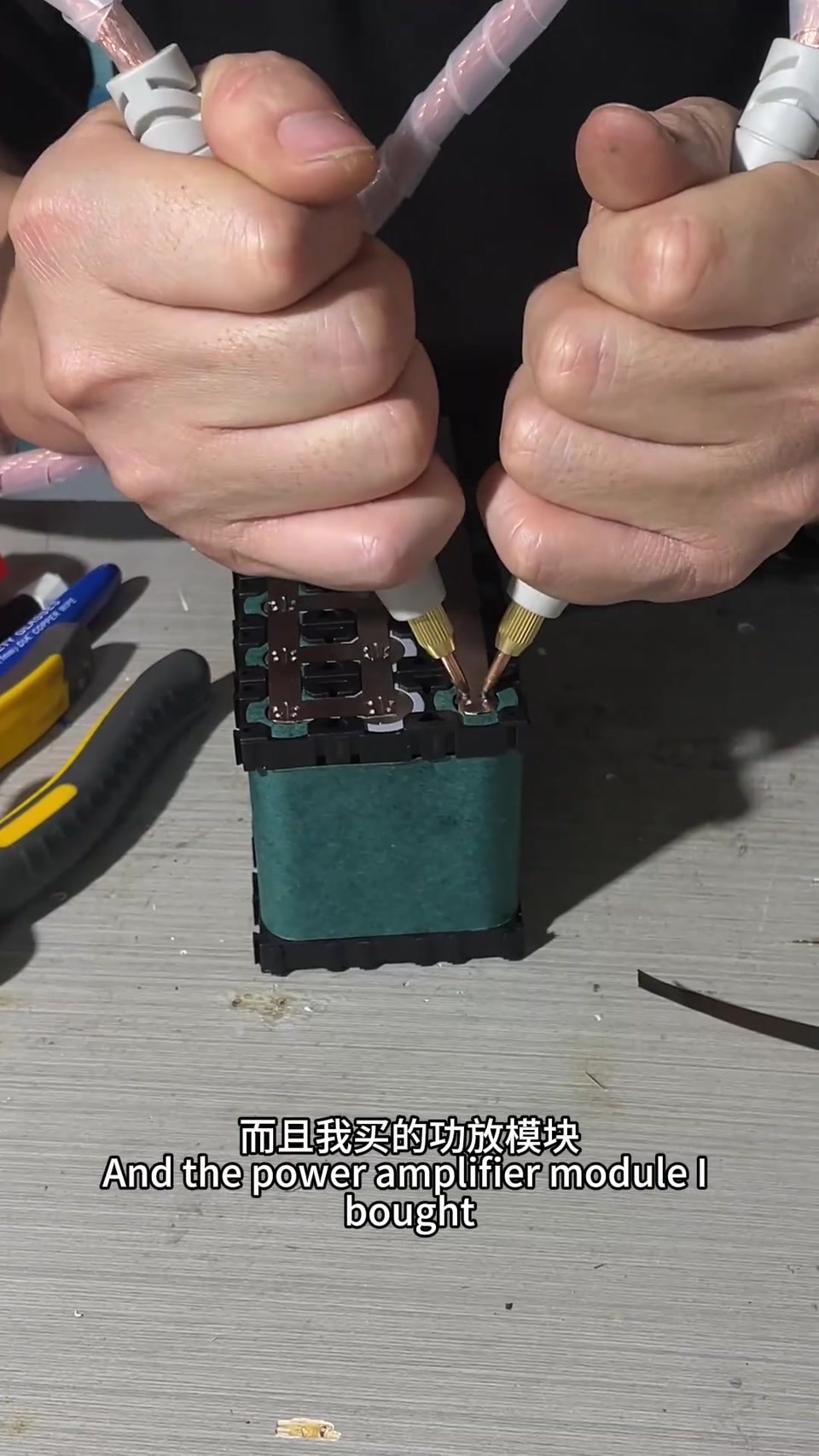

   5. 为什么是 12V

   汽车音响和功放模块都是 12V(或 24V)供电,为了配套。

   01:48 – 02:02
6.
   6. 装均衡保护板,测电压

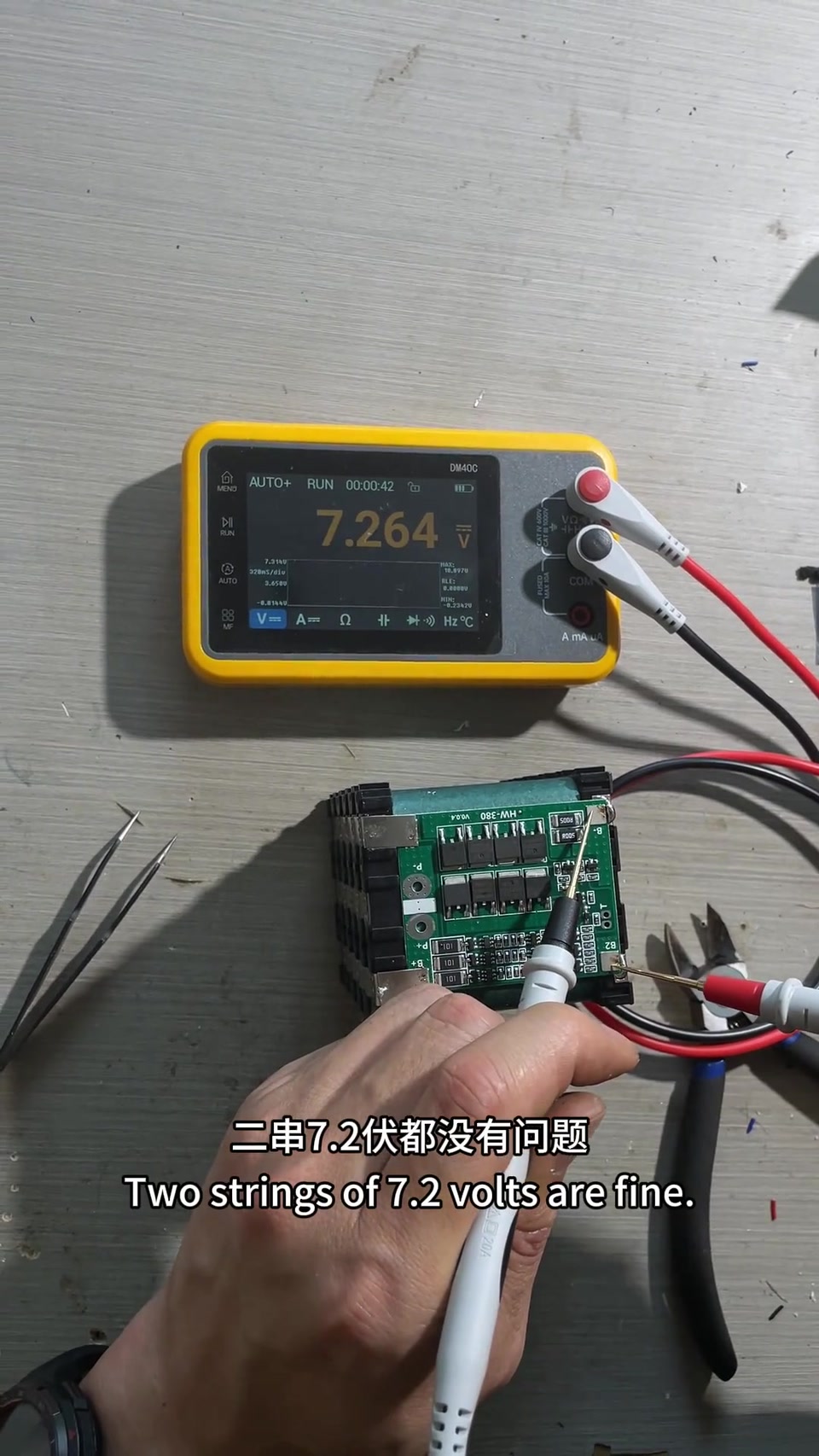

   点焊完成后必装均衡保护板;万用表测输入输出 10.8V(电池未满,正常),总正负极同电压,一串 3.6V、两串 7.2V;接同口输入输出线,贴青稞纸,外圈纤维胶带,正负极漏出部分也包青稞纸。

   02:02 – 02:44
7.
   7. 盒子开孔,装 5–30V 升降压充电模块

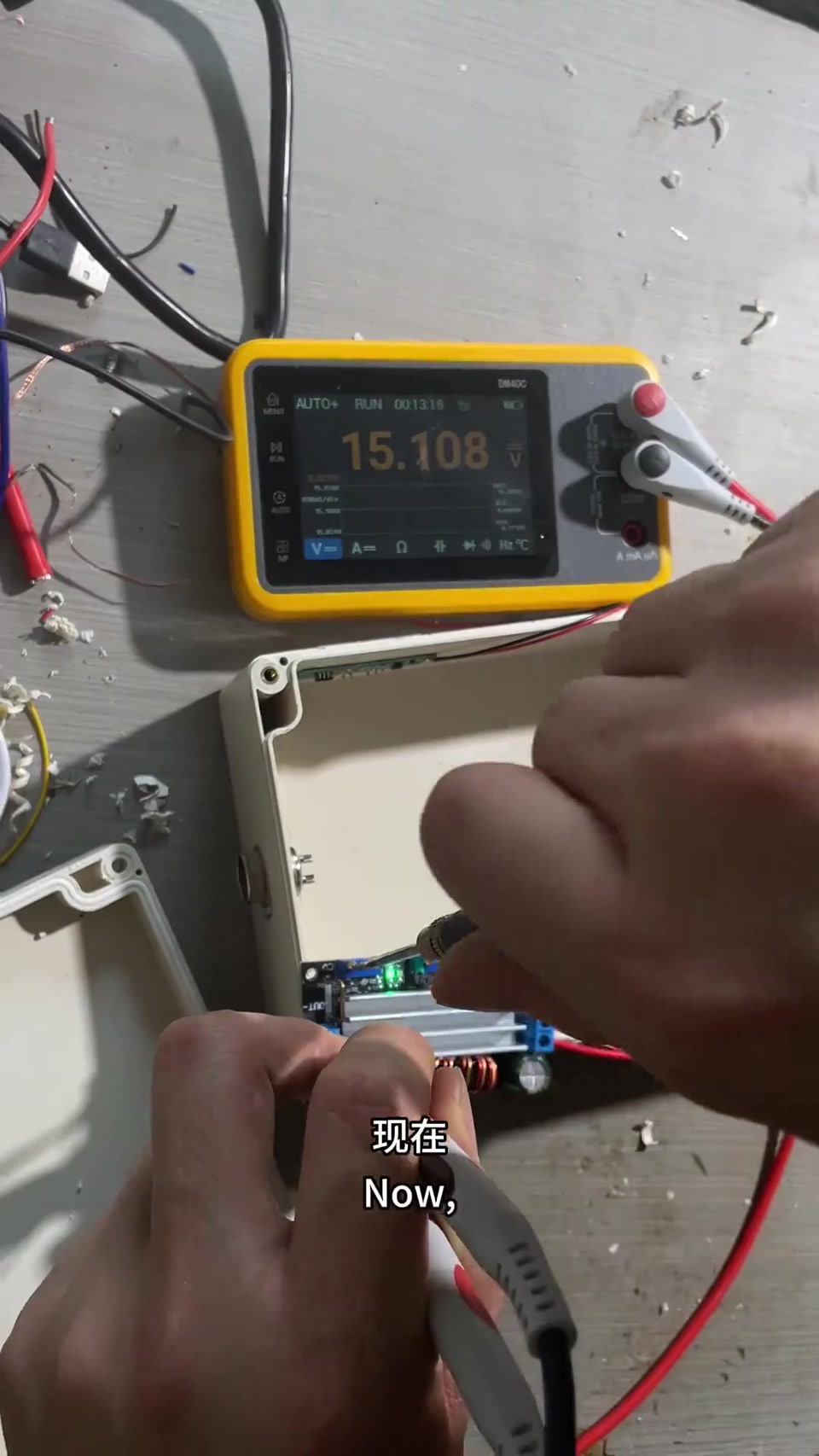

   开圆孔装开关、方孔装电量显示、充电输入口、顶部电源输出口;恒压恒流升降压模块接充电输入,可调电源 5–30V 输入,把模块输出调到约 12.6/12.7V,接正负线,螺丝固定到盒底,输出线套热缩管。

   02:44 – 03:21
8.
   8. 接开关与负极汇总,开机验证

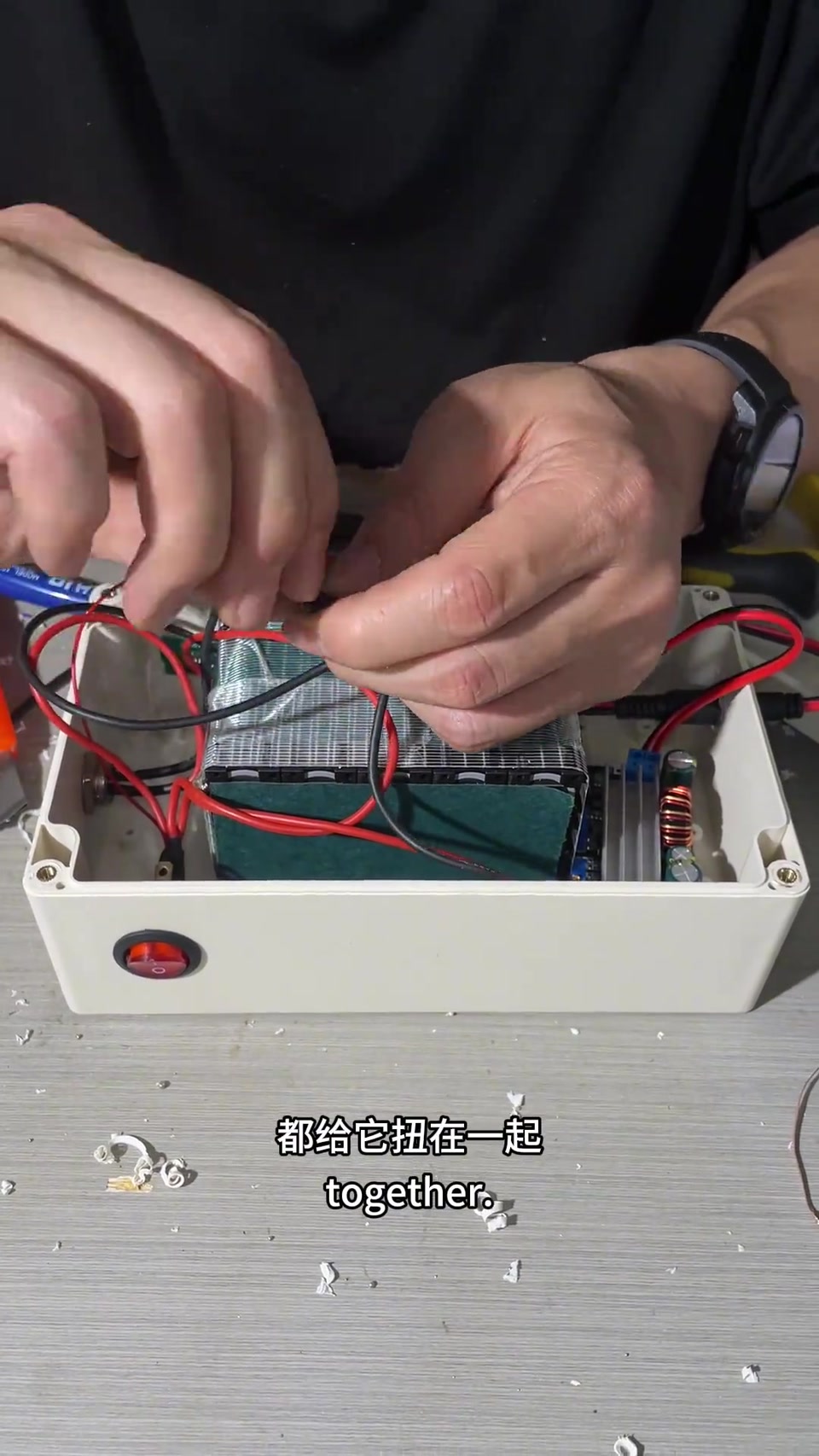

   电池输出和充电输入这股线接开关输入端,开关输出接电量显示正极;所有负极线扭一起上锡、热缩管绝缘;开机电量显示两格,接线没问题,盖盖上紧螺丝。

   03:21 – 03:48
9.
   9. 蓝牙播放与效果评价

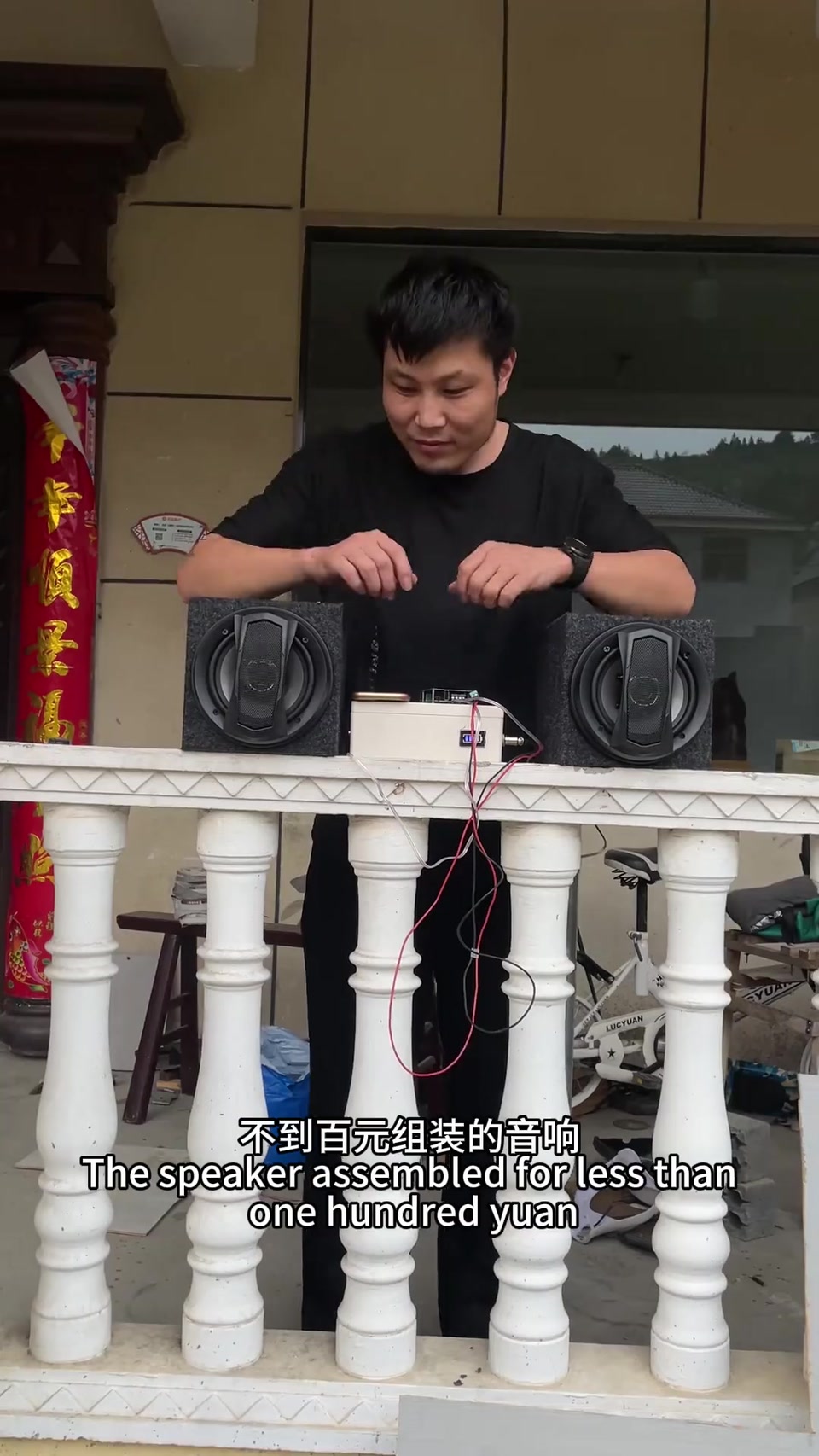

   12V 电源盒给自组音响供电,连手机蓝牙播放;博主称达到千元级音质,在家 K 歌或陪大爷大妈跳舞都行。

   03:48 – 04:21

物料清单

画面读数

博主经验

• 电池组电压要和音响/功放供电匹配(汽车音响 12V,功放 12/24V) 01:48
• 保护板接好用万用表测:未满电 10.8V 正常,再测单串/两串确认均衡 02:09
• 升降压充电模块先用可调电源输入,把输出调到 12.6/12.7V 再接电池 03:04

锂电安全提示

• 组锂电池均衡保护板必不可少 02:00
• 正极贴专用青稞纸,外圈青稞纸防磕碰伤电芯,漏出的正负极也包 01:21
• 接头上锡后热缩管绝缘 03:18
