第42集 | 用收纳盒改装成太阳能充电户外移动电源？ 自己动手用一个普通的收纳盒，来制作成有趣又实用的多功能太阳能充电的户外移动电源！简直太实用啦

90 节 18650 五组 3S6P 并成 12V 大电池,收纳盒改太阳能户外电源:1kW 逆变 + 90W 快充 + 22W 隔空充电 + 温控风扇

博主买 100 颗 2.5 元/颗、2000mAh、5C 放电的 18650,全部测内阻(3 颗偏高剔除),选 90 颗,正极贴青稞纸装支架,做成 5 组 3 串 6 并的电池组;点焊时镍片下垫一层铜片提高过流能力,每组包青稞纸、引均衡线和总正负极(加粗提高过流)、各装一块保护板、再包青稞纸缠纤维胶带。收纳盒(带提手)左上装电池电量表、右上装电压表,正面开孔装 90W 充电模块、两侧各一散热风扇(一进一出)、后面带防水帽航空插头做充电口、22W 无线充模块;五组电池装盒底,输出线拧成一股(一粗三细),火烤上锡 + 热缩管。充电走恒压恒流升降压模块,30V 以内直流输入(可接 30V 以下光伏板),输出用万用表调到约 12.7V;两个温控开关分别贴在升降压模块散热片和逆变器外壳上控风扇;粗线压端子并熔锡加固接 1kW 逆变器,两个 220V 插座并联接逆变器输出。全片常驻「危险操作,请勿模仿」提示。

做了什么 · 结果

制作步骤13 步 · 点图跳到原片

1.
   1. 目标与选料:100 颗 2.5 元 18650

   近 100 颗 18650 + 普通收纳盒;可太阳能充电、电锅做菜、90W 手机快充、22W 隔空充电;电芯 2.5 元/颗,2000mAh,5C 放电,重点是一致性。

   00:00 – 00:26
2.

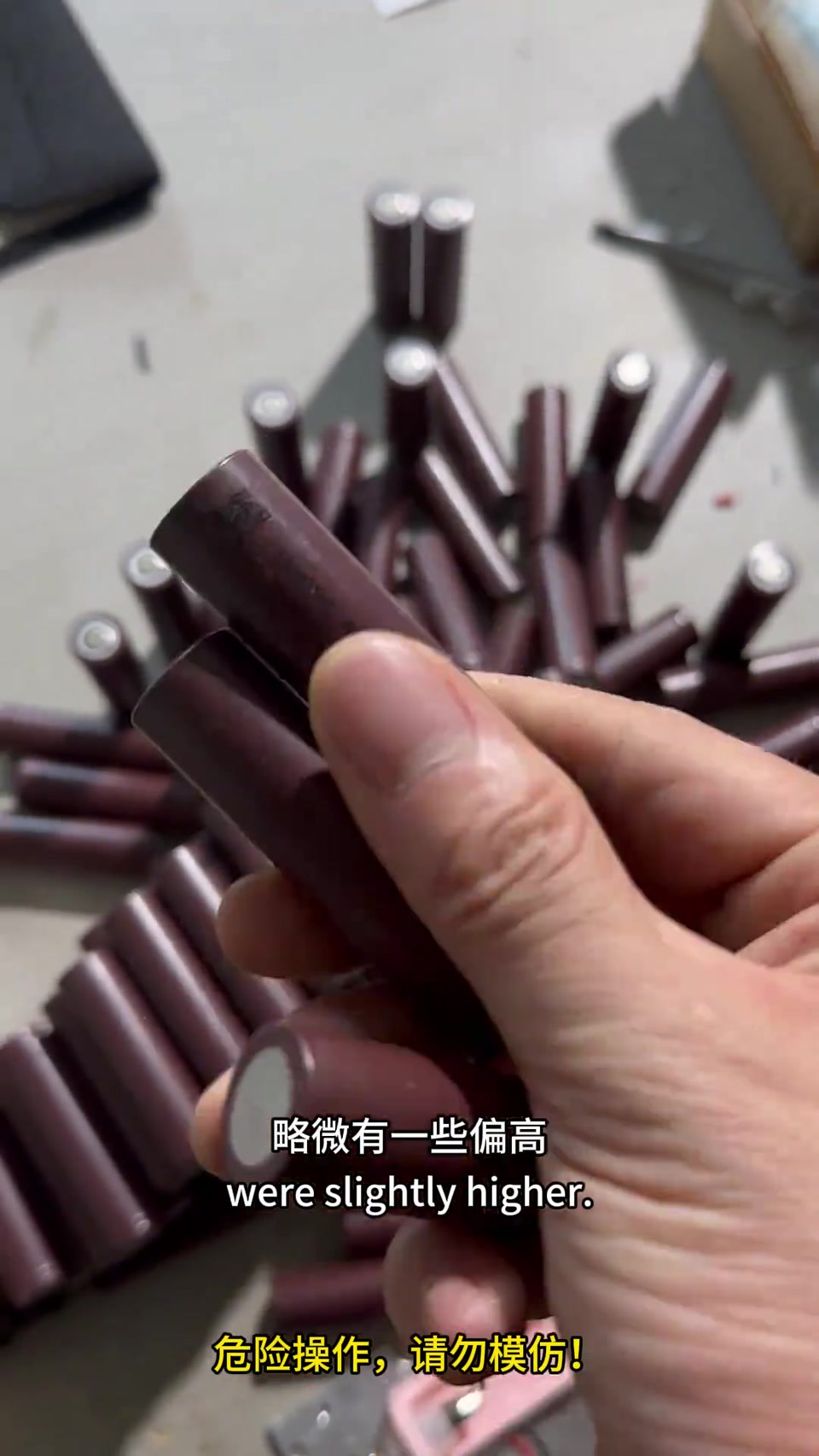

   2. 全测内阻,剔 3 颗,正极贴青稞纸

   100 颗都测了,3 颗内阻略高;电池组大,绝缘一定做好,每颗正极贴一圈青稞纸;选了 90 颗。

   00:26 – 00:39
3.

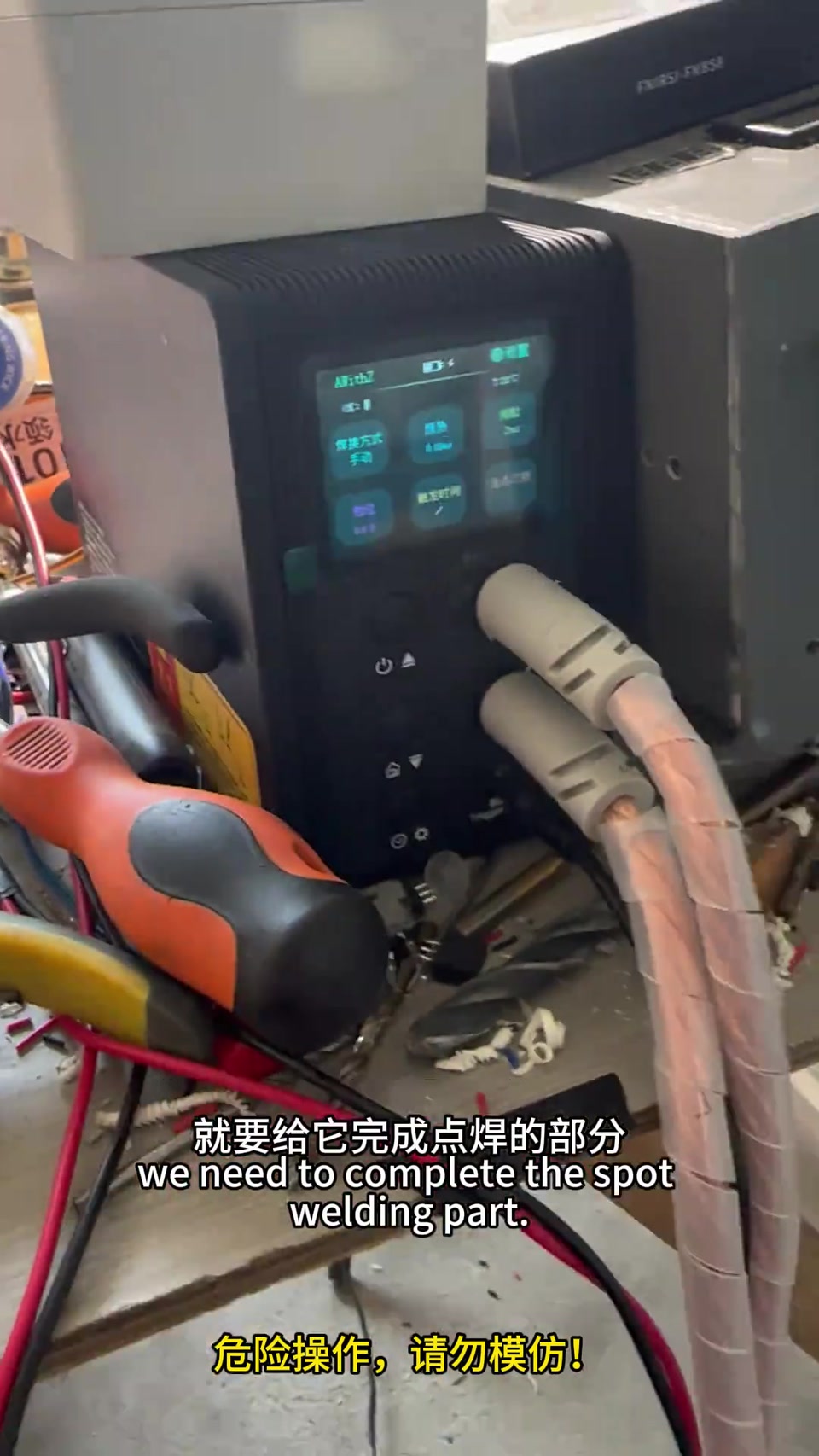

   3. 装支架:5 组 3 串 6 并,镍片下垫铜片点焊

   装进电池支架,共 5 组、每组 3S6P;点焊部分「用魔法」快进;镍片下垫一层铜片增加过流能力。

   00:39 – 00:53
4.

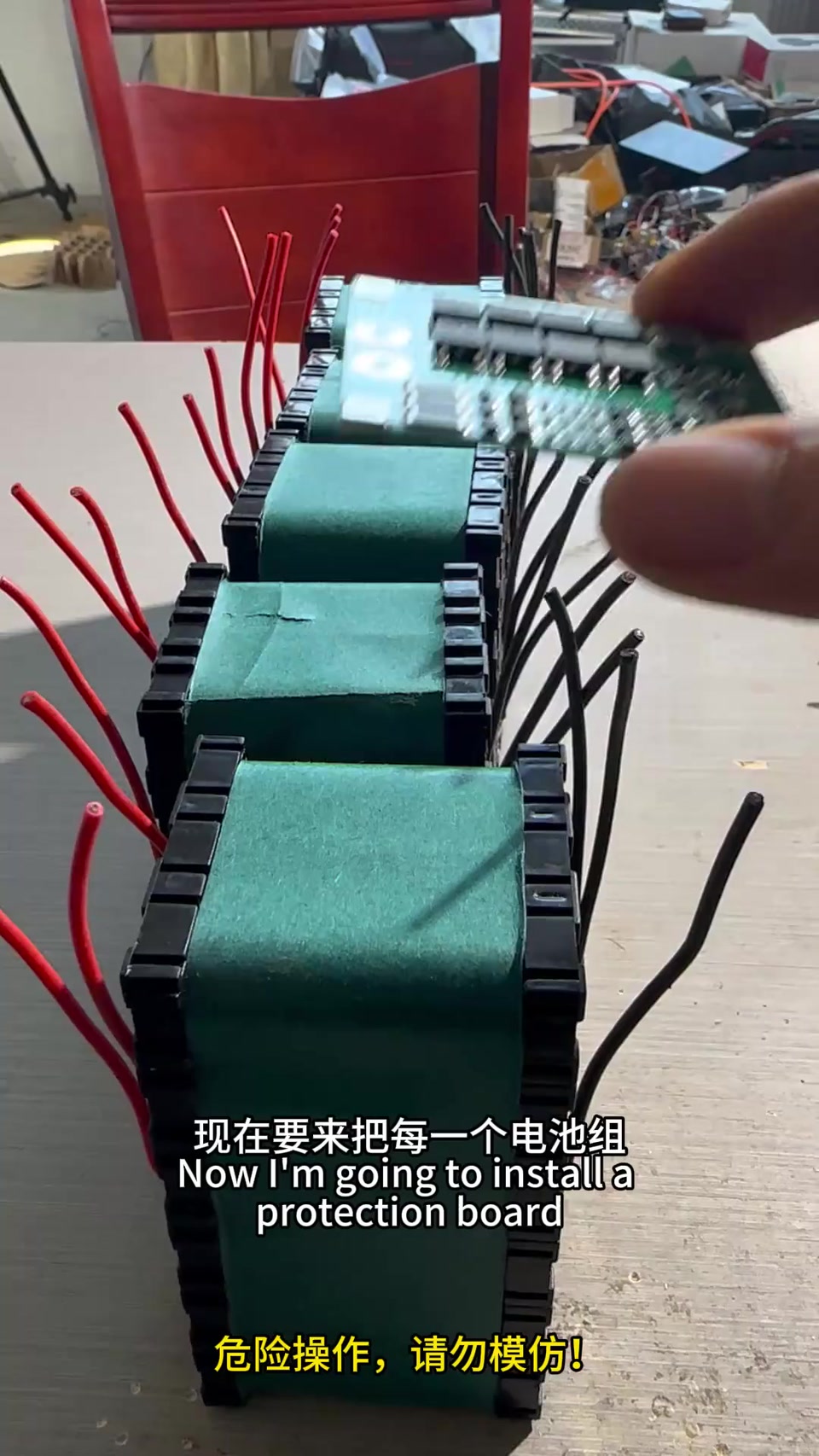

   4. 每组包青稞纸、引线、装保护板

   包青稞纸,引出均衡线(单根够)和总正负极(加粗提过流);每组装一块保护板,从保护板引正负极输出线;外层再包青稞纸,纤维胶带固定——完成 99%。

   00:53 – 01:21
5.
   5. 盒子开孔装电压表、电量表、90W 充电模块

   收纳盒自带提手;左上右上打孔装电池电量表和电压显示表;正面切 USB 孔(不太好切,有点难看);装 90W 充电模块和两个方孔模块。

   01:21 – 02:01
6.

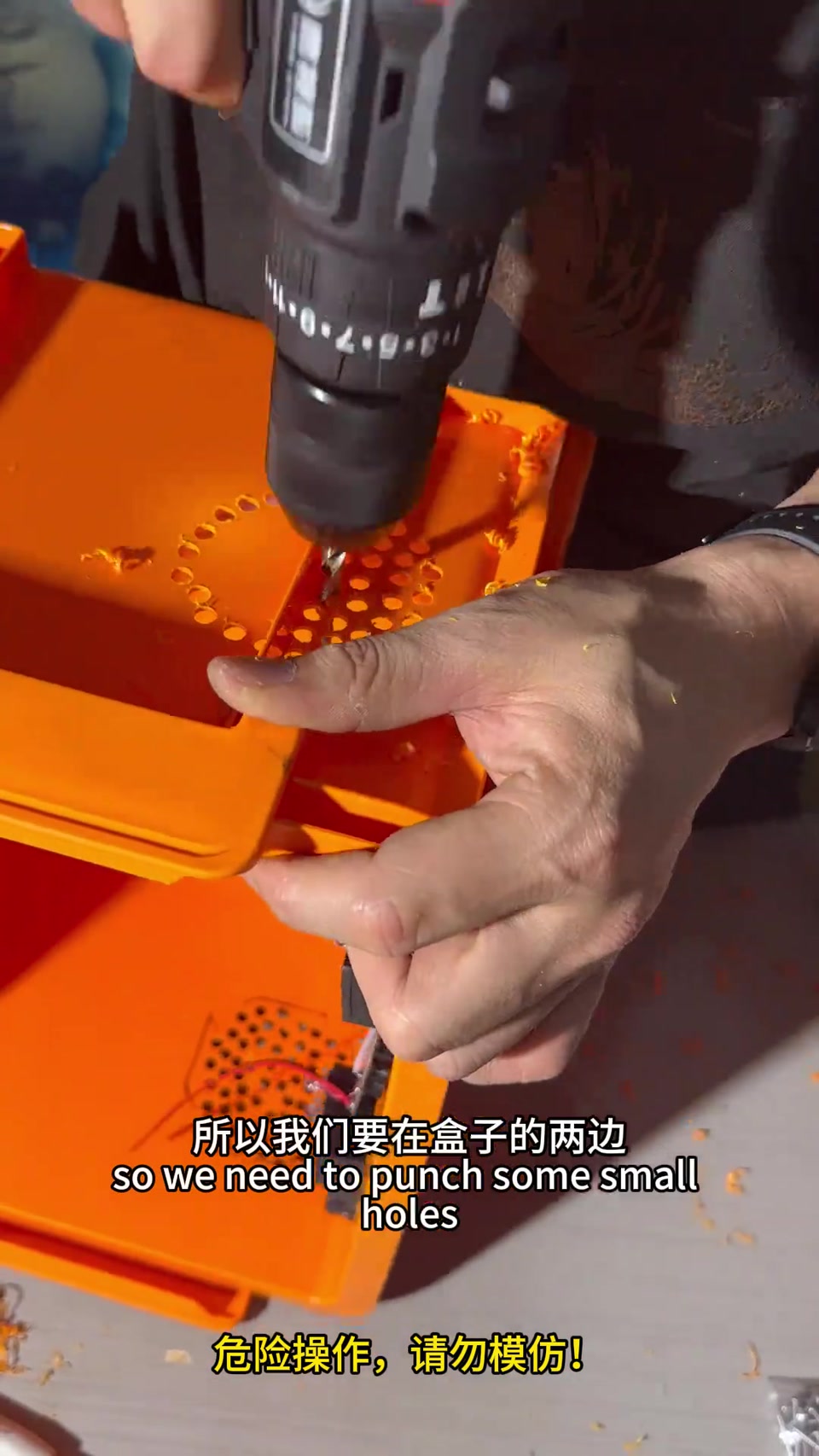

   6. 两侧风扇、后部航空充电插头、22W 无线充

   部分模块发热大,盒子两侧打孔各装一个风扇(一进一出);后面开孔装带防水帽的航空插头做充电口;固定 22W 无线充电模块。

   02:01 – 02:27
7.

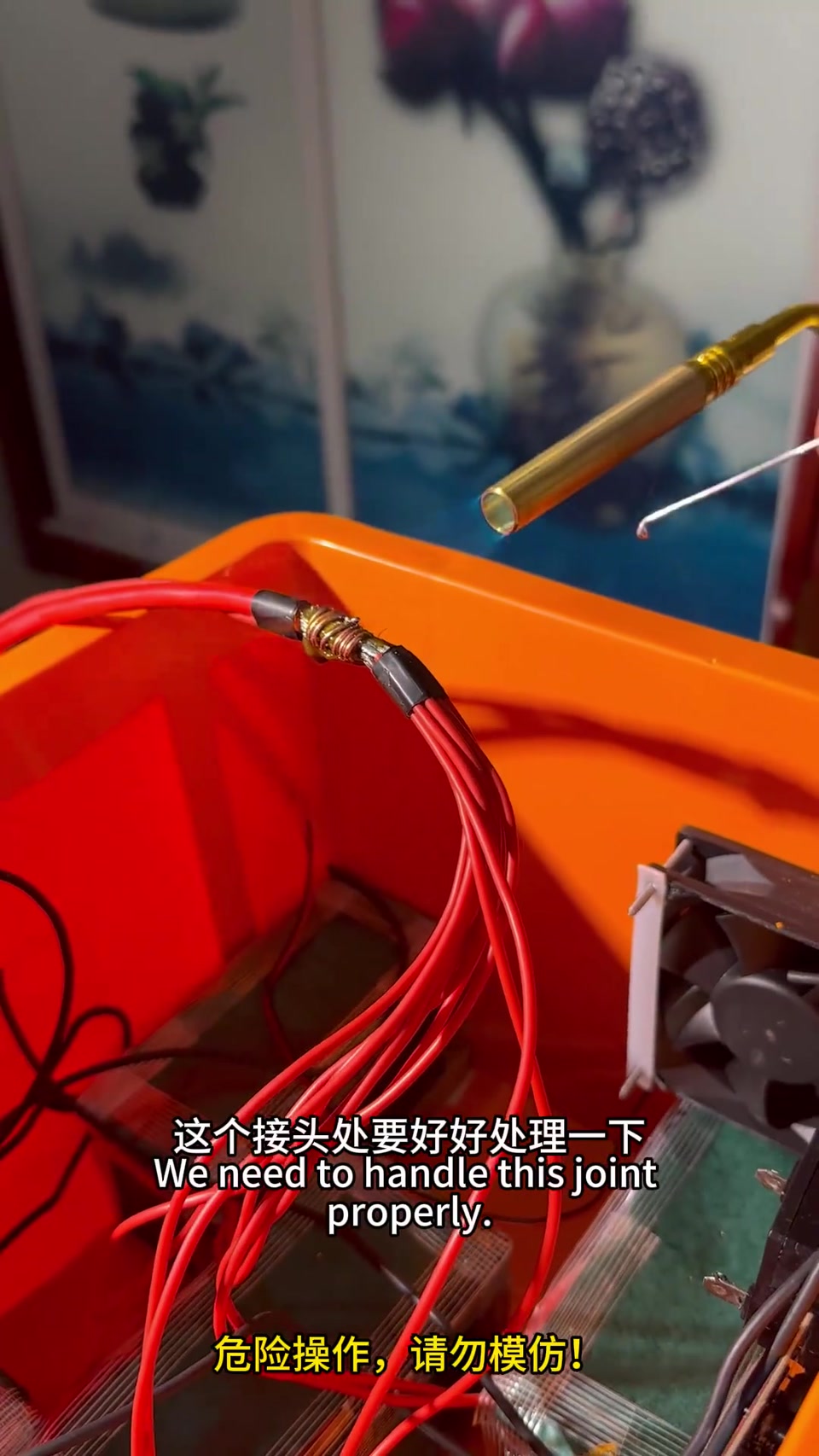

   7. 五组电池装盒底,输出线拧一股上锡热缩

   五组电池组装到盒底;输出线全部拧成一股,总输出是一粗三细;接头火烤熔锡再热缩管绝缘,负极同样处理;电池组上装亚克力板,做充电输入线路。

   02:27 – 03:07
8.

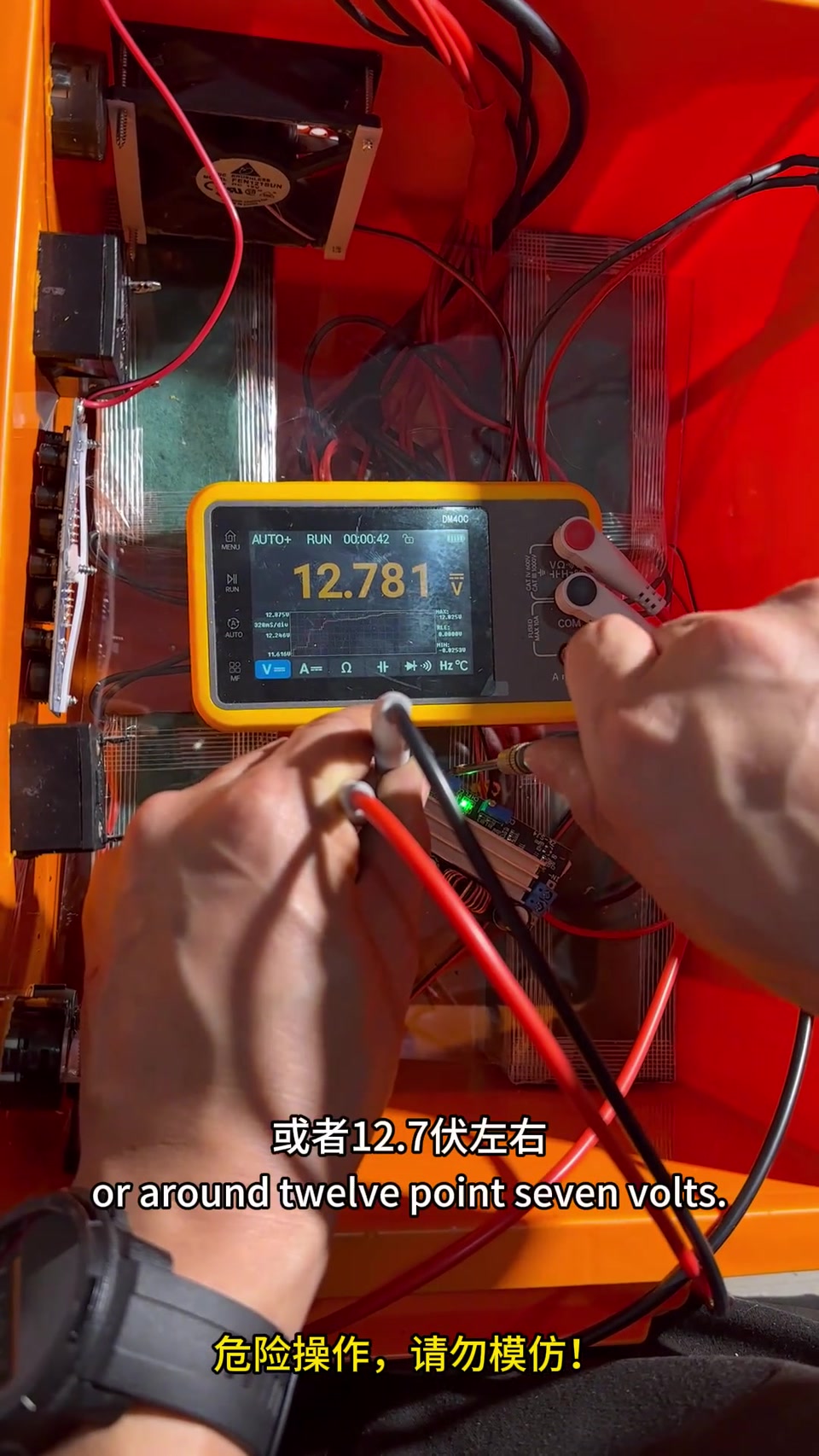

   8. 恒压恒流升降压充电,调到约 12.7V

   宽电压输入适配更多充电器;充电口插 30V 以内直流,万用表把模块输出调到约 12.7V;充电时电压表会跟着变;模块非常容易发热,固定在靠近风扇处。

   03:07 – 03:45
9.

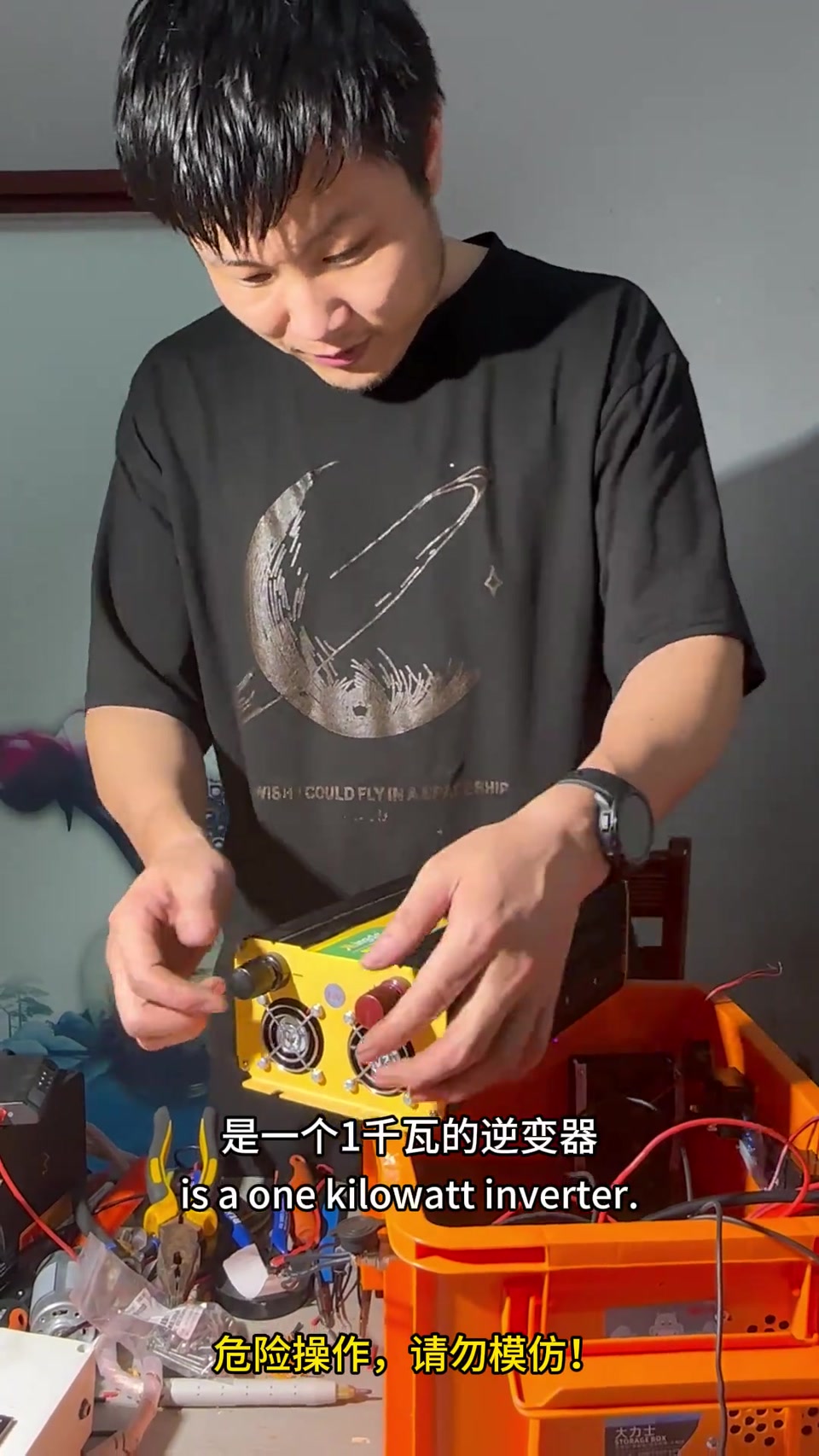

   9. 粗线压端子熔锡,接 1kW 逆变器

   粗线做接线端子,没专用钳子压不紧就熔锡加固;接 1kW 逆变器正负极,220 输出侧接线后装进盒子;接风扇线,正极做一分二。

   03:45 – 04:26
10.

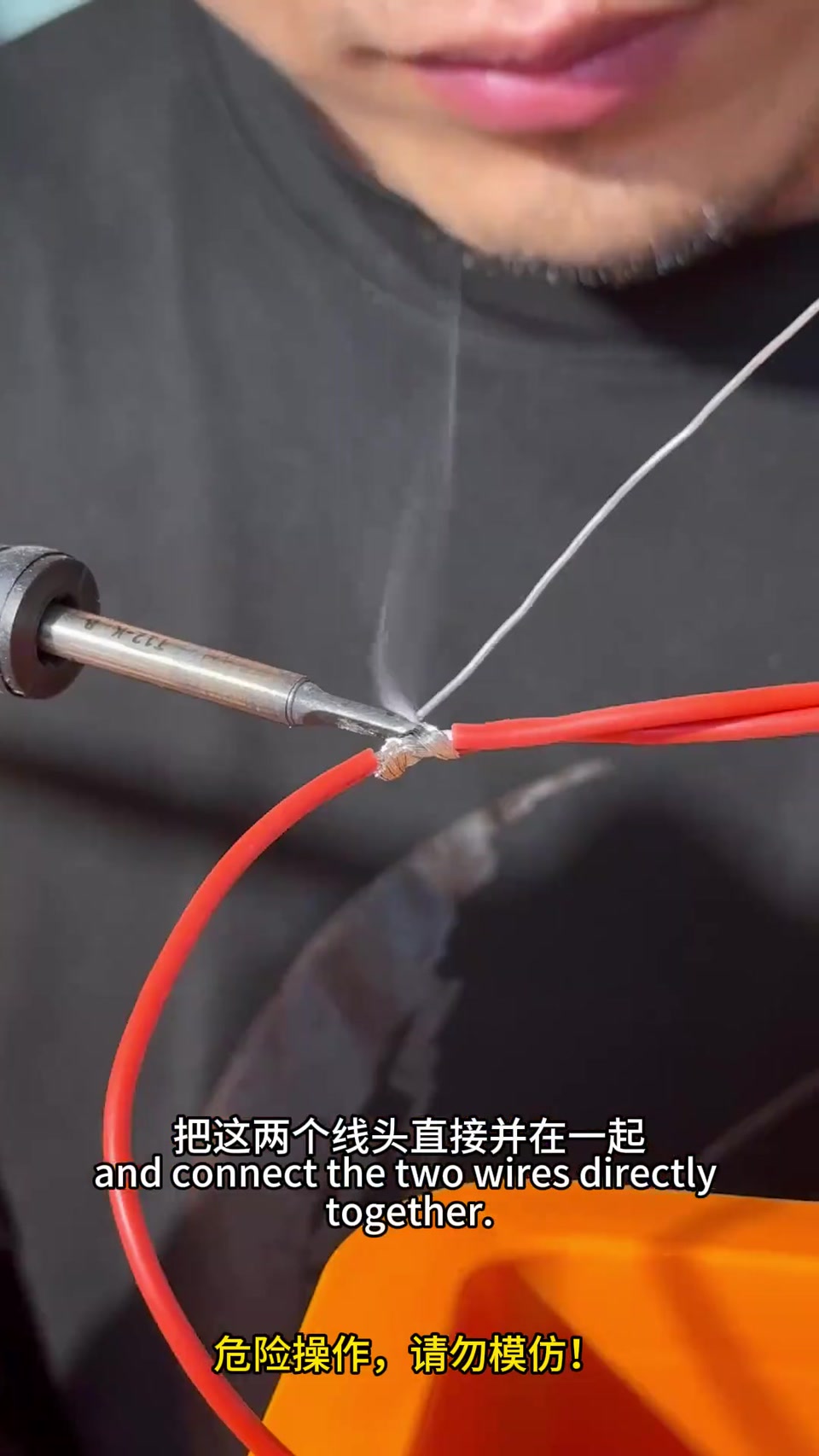

    10. 两个温控开关控风扇

    风扇一分二线各接一个温度开关,另一端接电池输出正极;一个贴升降压模块散热片,一个贴逆变器外壳。

    04:26 – 04:52
11.

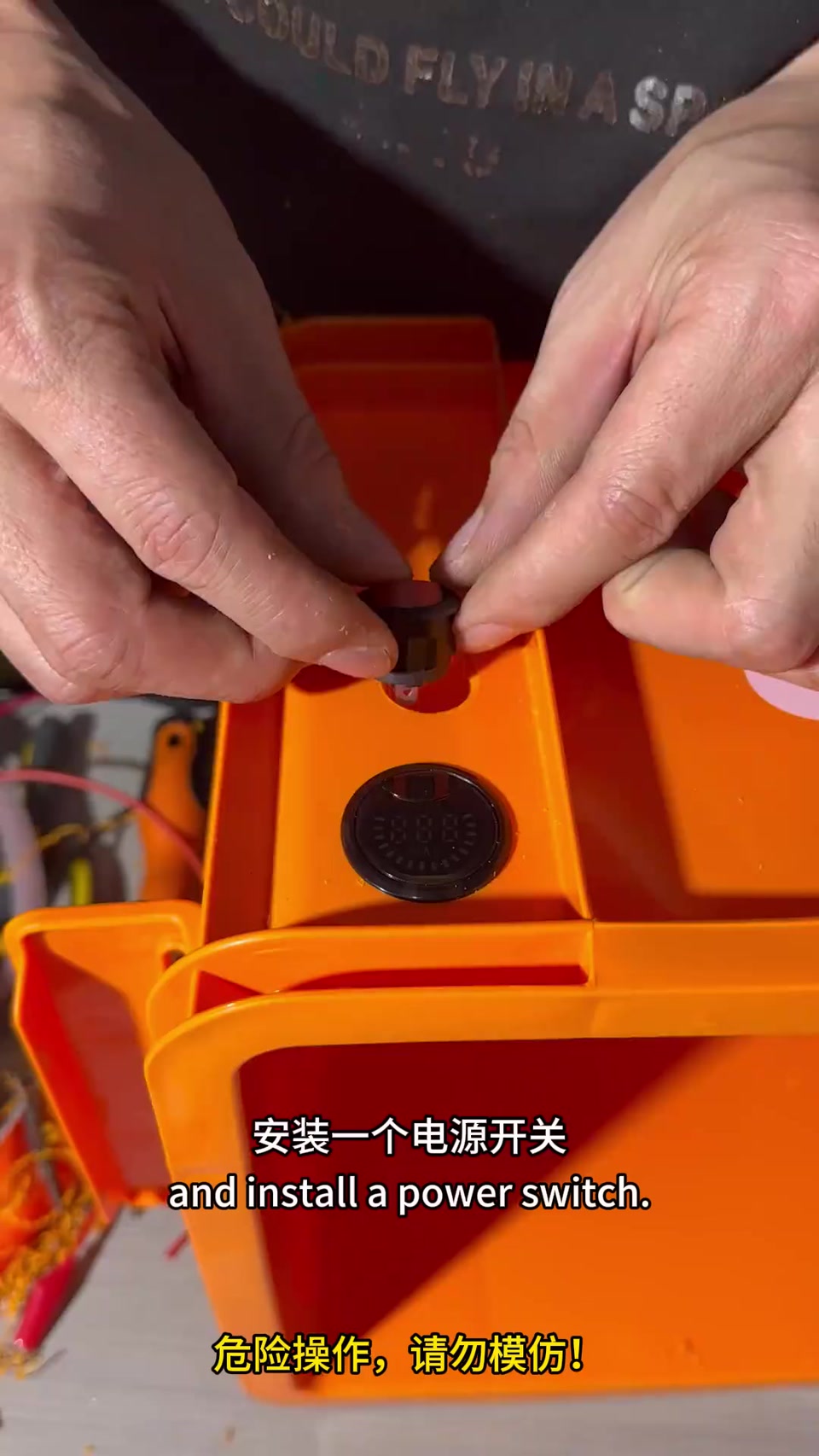

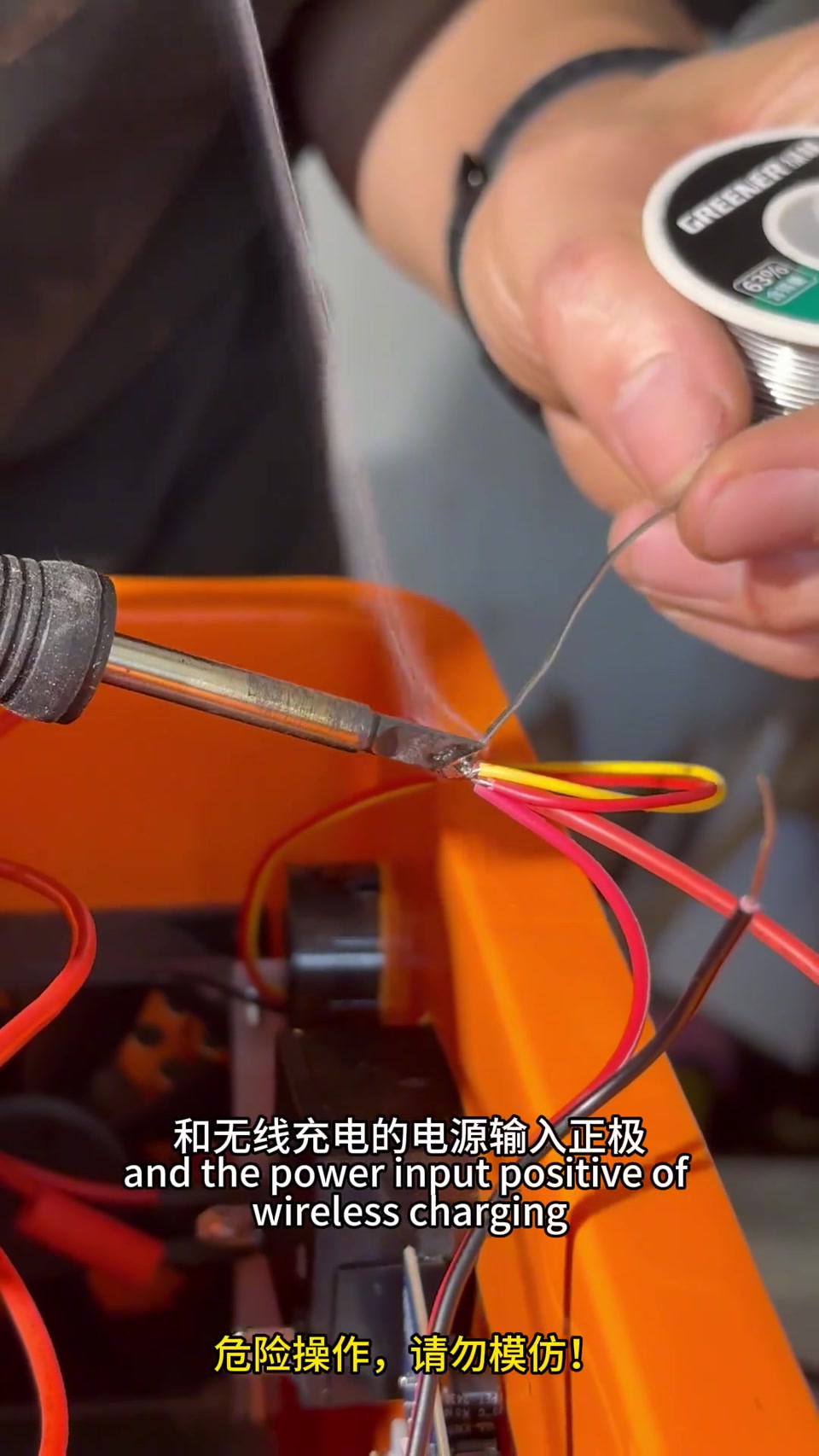

    11. 开关、无线充、电量表接线

    第三股正极接开关输入;无线充电源线加长(方便开盖);无线充和电量显示正极一并接开关输出正极,负极接预留第三股负极。

    04:52 – 05:16
12.

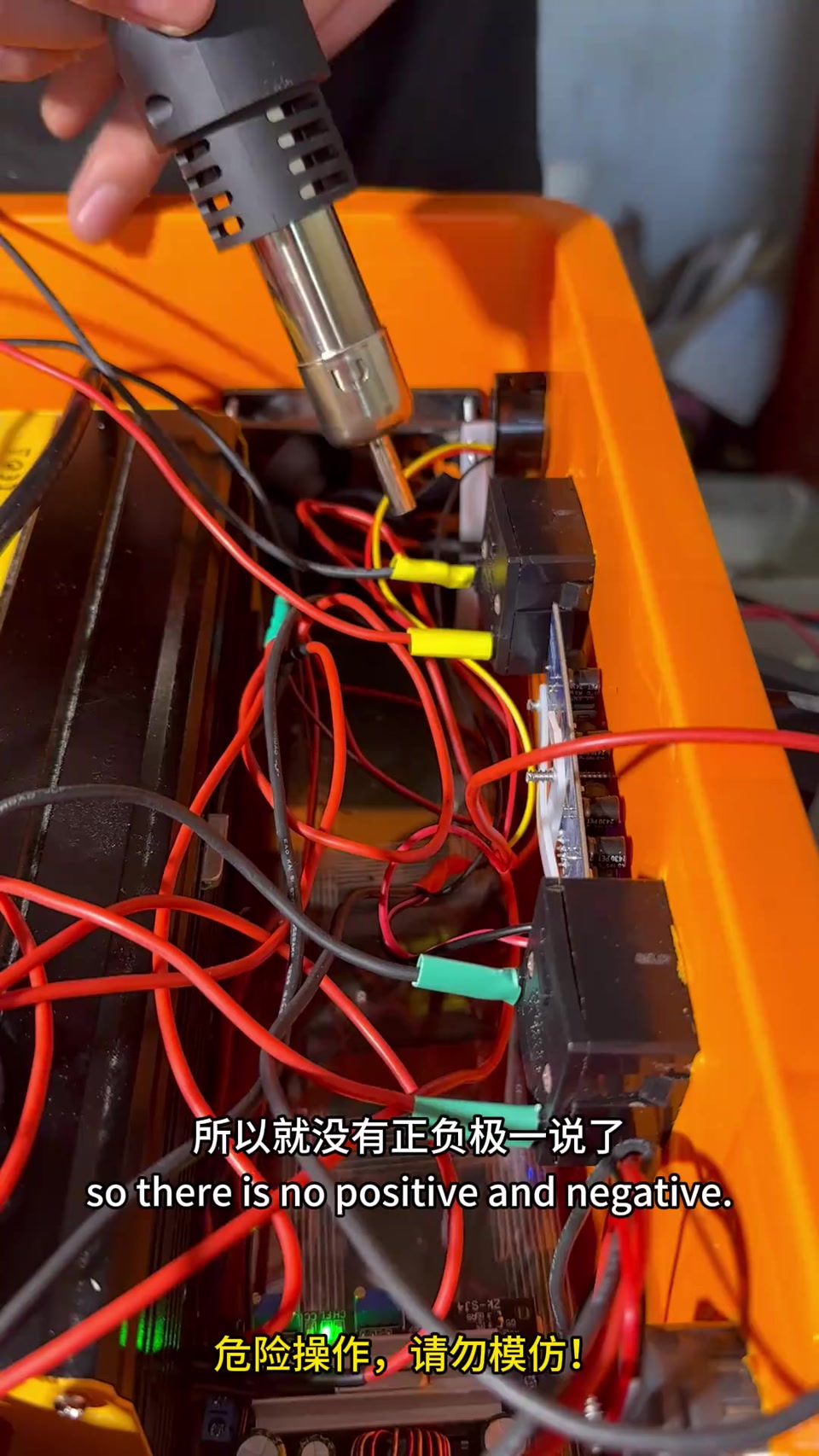

    12. 两个 220V 插座并联接逆变器

    延长线接火线零线接线口(交流无正负);两个插座并联后接逆变器 220 输出。

    05:16 – 05:30
13.

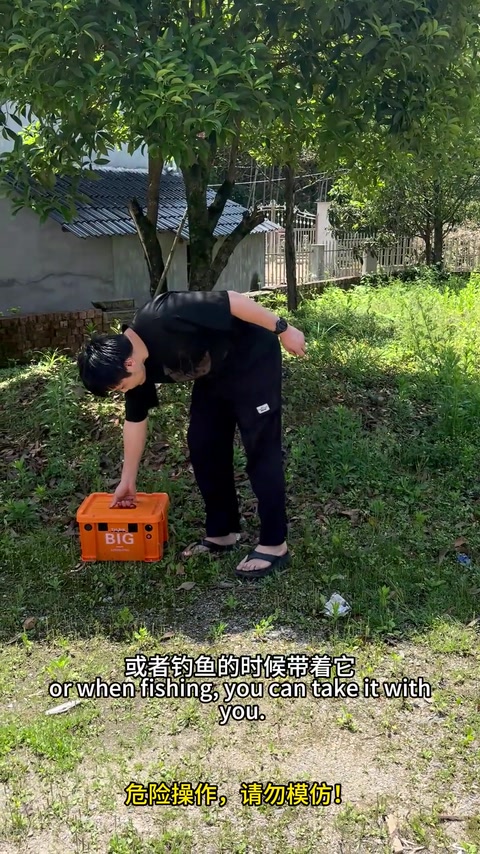

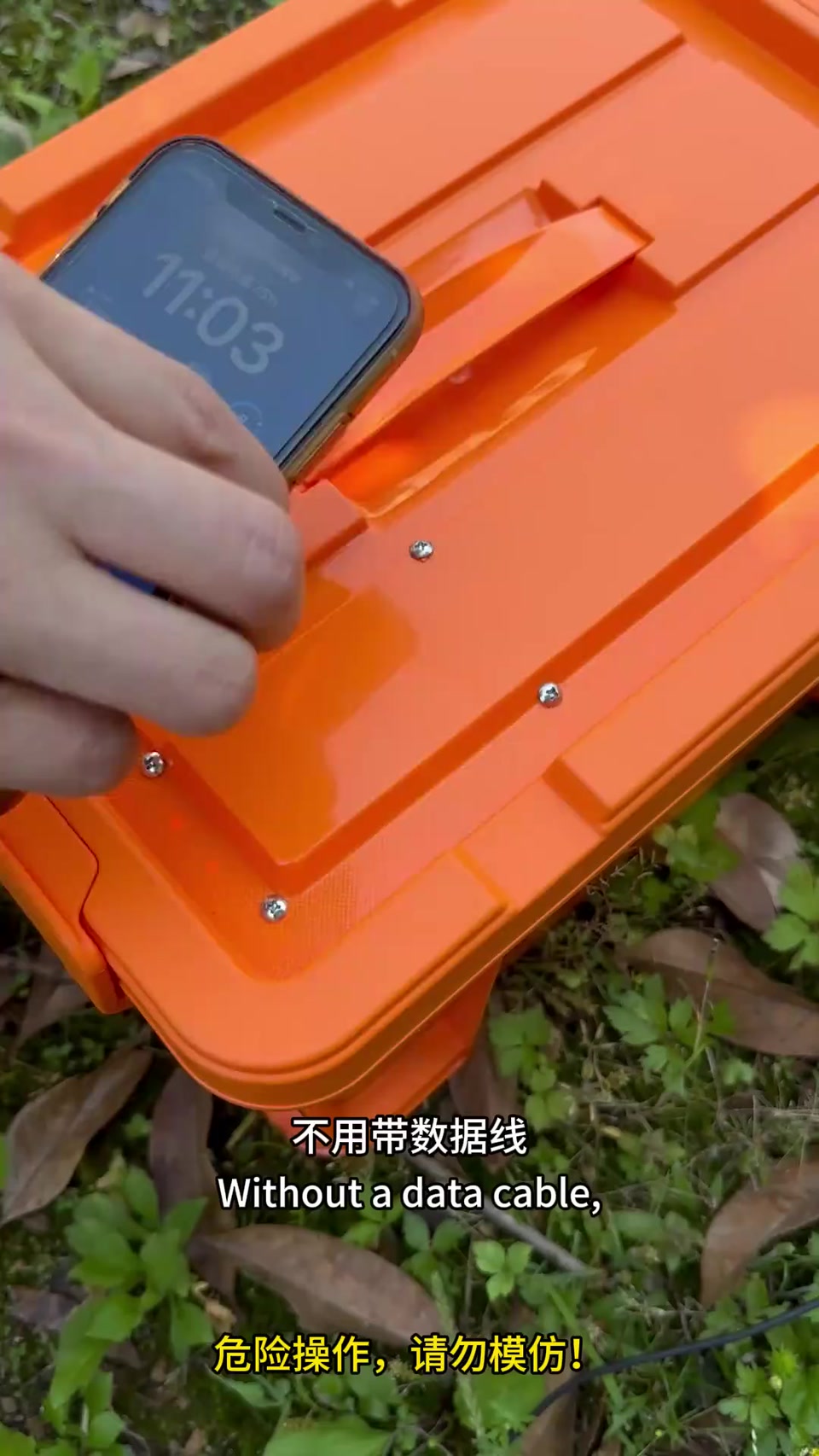

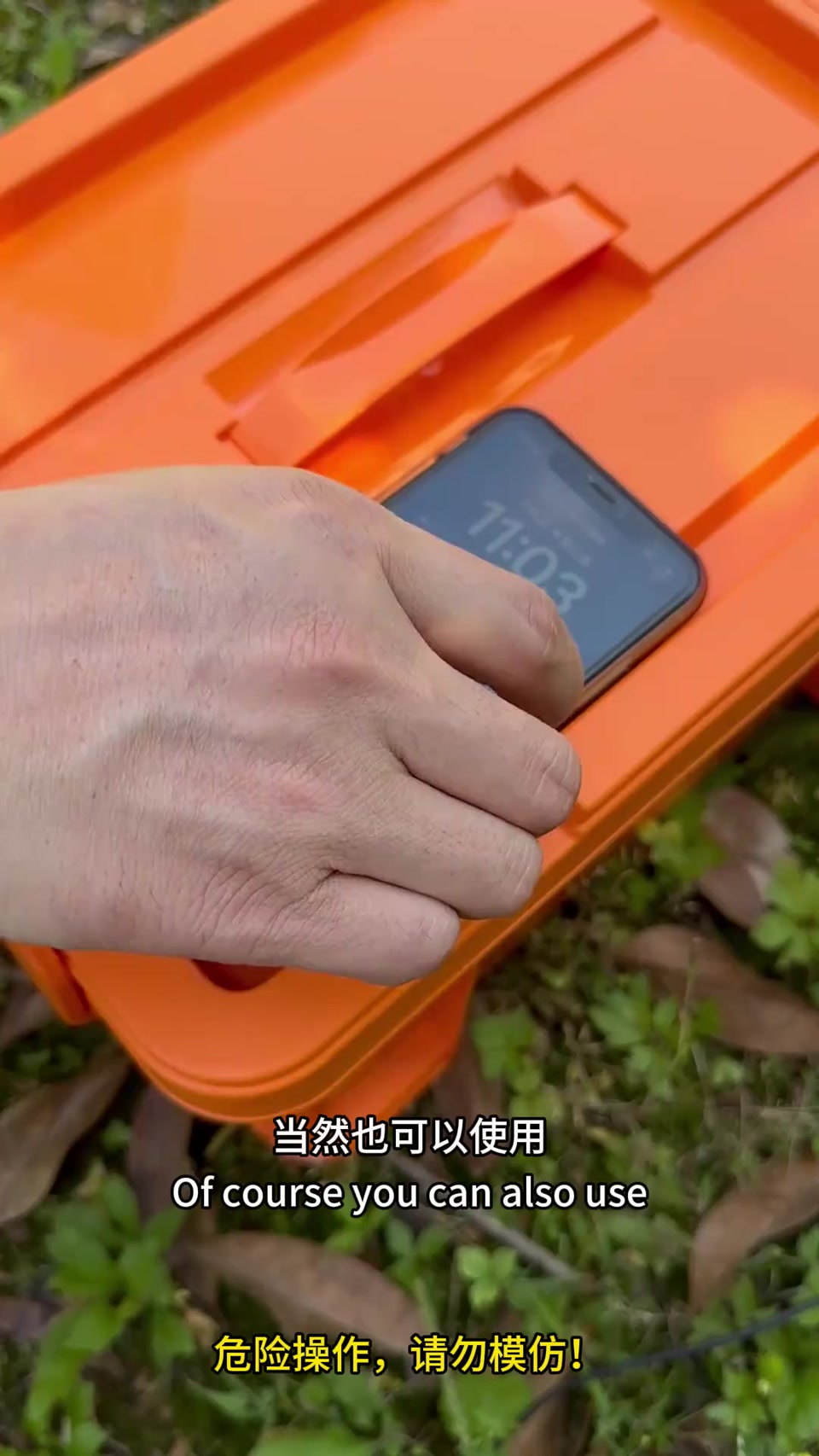

    13. 成品:光伏充电、90W 快充、电量直观

    30V 以下光伏板都能充;90W USB 快充协议;电量显示直观。

    05:30 – 06:01

物料清单

画面读数

博主经验

• 大电池组一致性最重要:100 颗全测内阻,偏高的剔掉 00:24
• 镍片下垫铜片、总正负极加粗,提高过流能力;均衡线单根即可 00:50
• 升降压模块很热,固定到靠近风扇处;温控开关贴在发热件上 03:38
• 没有专用压线钳时端子熔锡加固 03:58
• 宽电压充电输入可直接接 30V 以下光伏板 03:07

踩过的坑

• 收纳盒上切 USB 方孔不好切,成品有点难看(评论给了两种开孔法) 01:44

锂电安全提示

• 全片常驻「危险操作,请勿模仿」提示 00:00
• 电池组大,绝缘一定做好:每颗正极青稞纸、每组包青稞纸、外层再包并缠纤维胶带 00:30
• 接头熔锡后热缩管绝缘;220V 交流侧接火线零线 02:50
