爆改苹果手机电池 20000毫安续航一个星期

iPhone 6 爆改 2 万毫安:4 颗 L700(5000mAh)四并用阿威兹点焊机串镍片,热熔胶粘在手机背面,45℃ 温控开关自动启动散热风扇

把用了几年只撑半小时的 iPhone 6 电池改成外挂 2 万毫安。拆机:打开盖板、拆电池座固定罩、撬棍取电池;壳子用电钻开 M3 小孔并扩孔去毛刺防割线,把 iPhone 6 的开机线从孔穿到背部。先用 1 颗 L700 贴正负极试开机,第一次不亮是排线没扣紧,压紧后「3、2、1 亮」,滑动正常。再组大电池:4 颗 L700(单颗 5000mAh)四并 = 2 万毫安,抬出阿威兹点焊机,用镍片把正极串起来、负极同样,放青稞纸绝缘。热熔胶枪先给开机线点胶防脱落,再把手机背部涂满热熔胶把电池粘上、两边灌满防晃。电烙铁在镍带上镀锡、线头镀锡再焊正负极,开机进桌面、Wi-Fi 正常。最后加一个 45℃(实物标 KSD9700 50℃ 250V10A)温控开关接散热风扇,热熔胶把开关和风扇粘一起,开关正负极焊到电池:壳温超过 45℃ 风扇自动启动,不用物理按键。相机、滑动正常,大功告成。评论最高赞纠错:没有保护板充电很危险,21700 满电 4.2V 而苹果电池是 4.45V;另有人担心电量太大烧主板、问怎么看电量百分比。

做了什么 · 结果

制作步骤8 步 · 点图跳到原片

1.

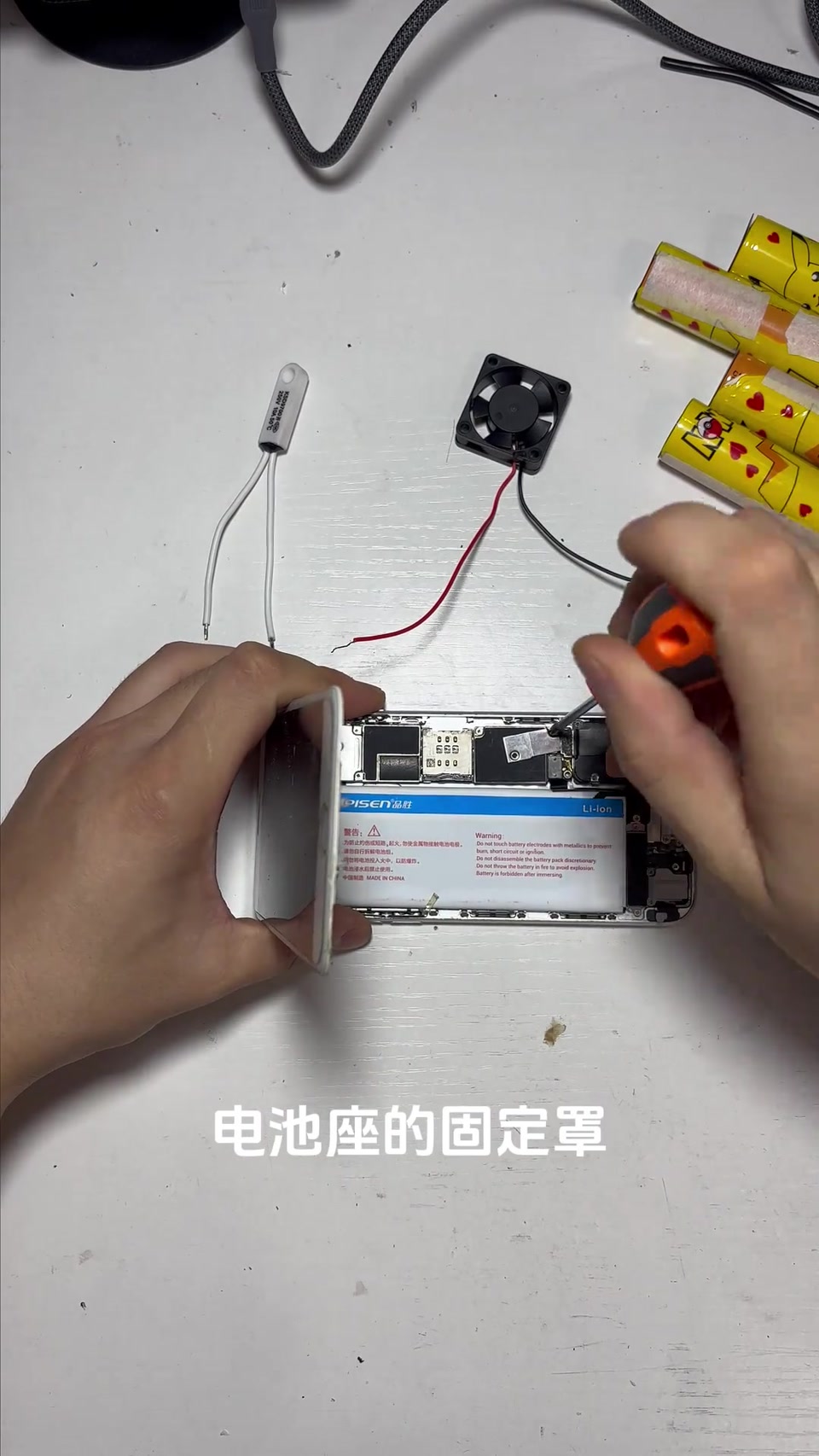

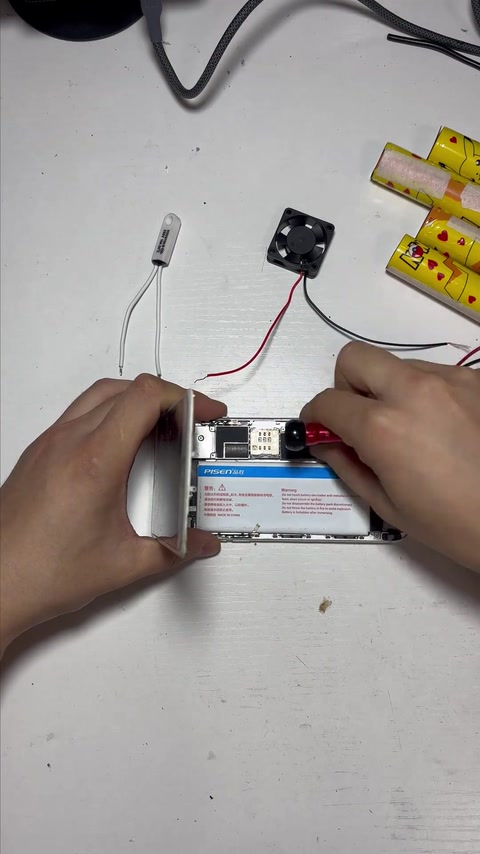

   1. 拆机取旧电池

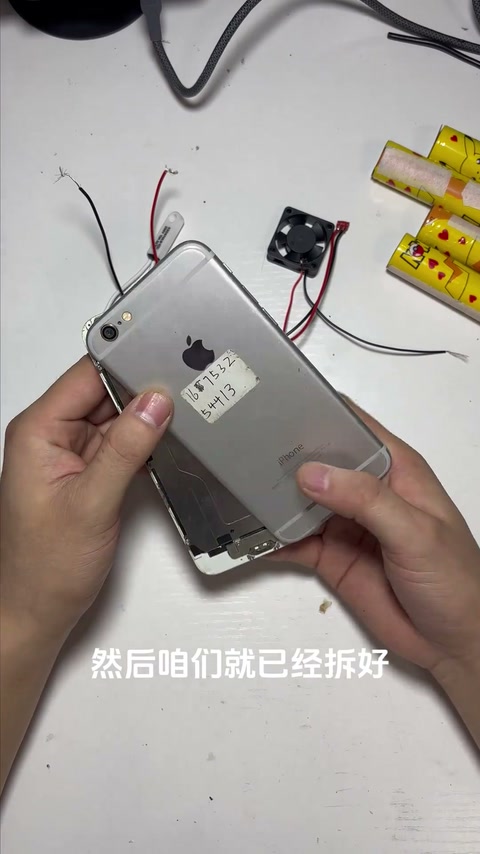

   打开盖板,拆电池座固定罩,依次打下螺丝,撬棍轻轻拆电池;旧电池几年前换的只撑半小时。

   00:00 – 00:39
2.
   2. 壳子钻 M3 孔穿开机线到背部

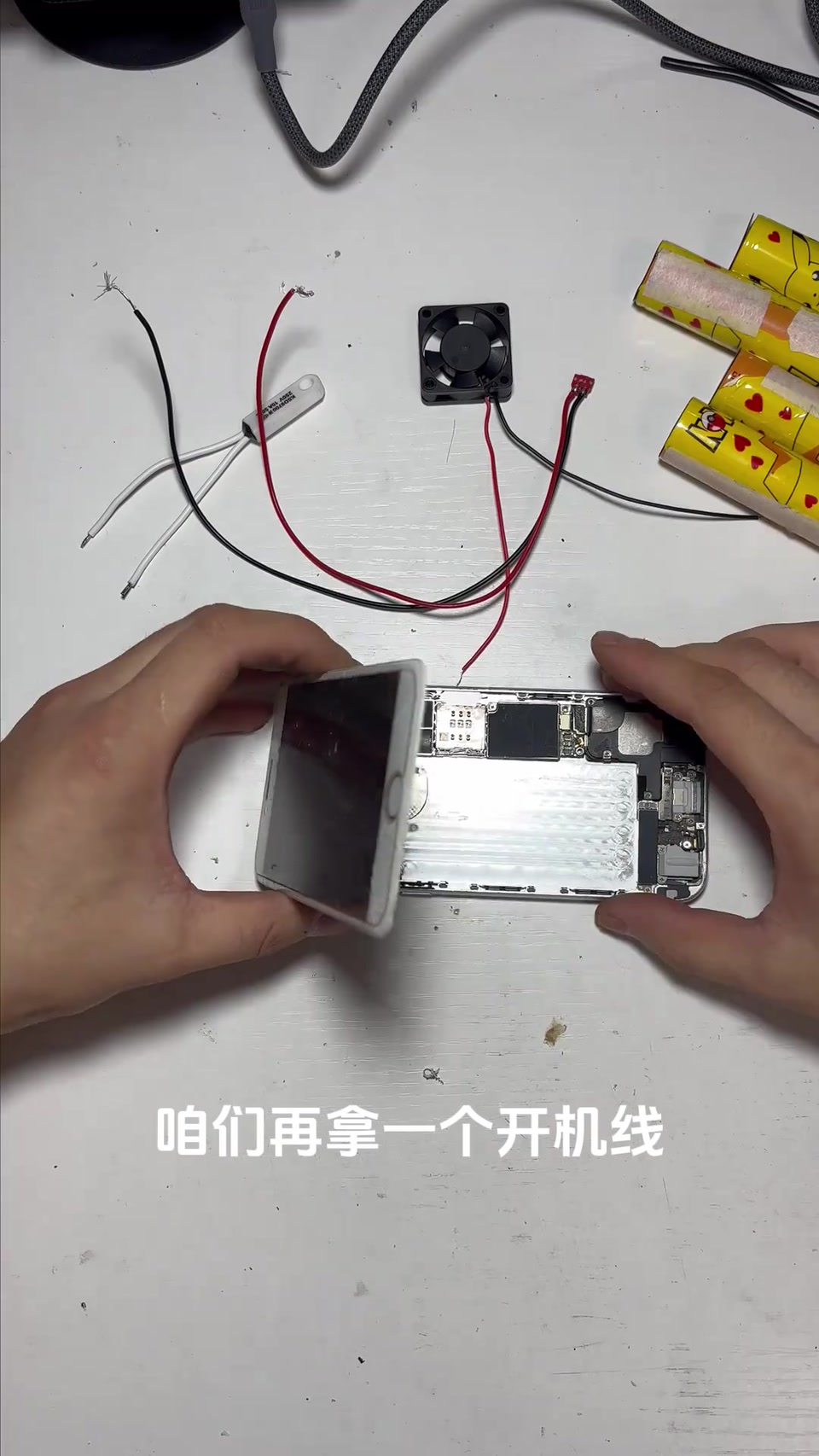

   电钻开 M3 小孔,再扩孔、打毛刺防割线;iPhone 6 开机线从孔穿过连接背部,用来贴 L700。

   00:39 – 01:20
3.
   3. 单颗 L700 试开机:排线没扣紧→亮

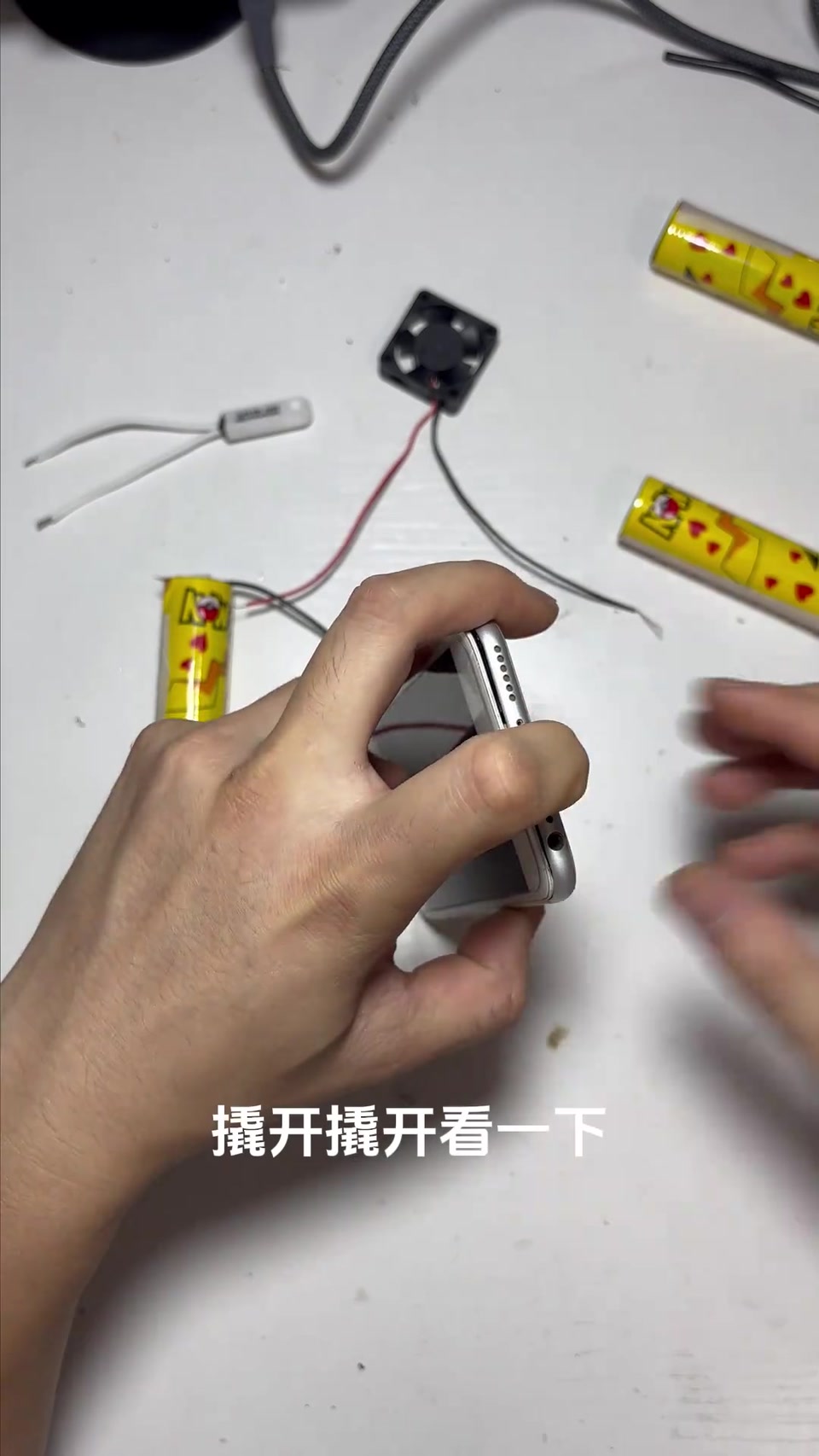

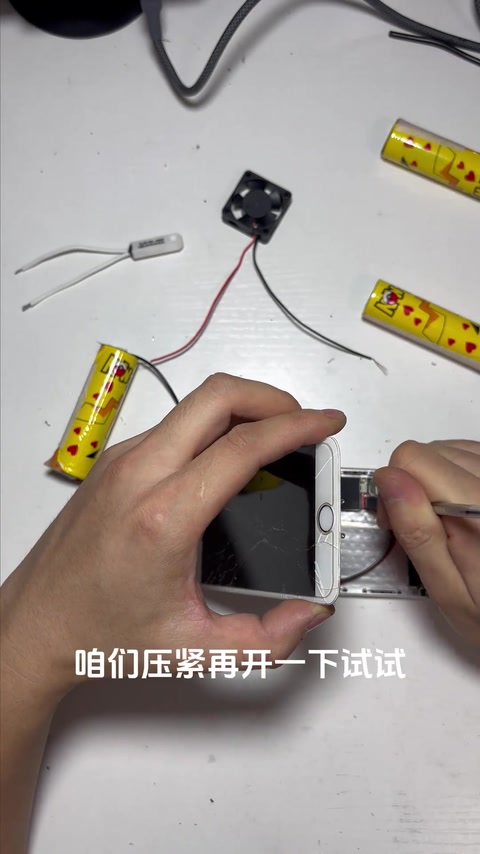

   先贴正极再贴负极;不亮,撬开发现开机线没扣紧,压紧后 3、2、1 亮;滑动没问题后关机。

   01:20 – 02:02
4.
   4. 4 颗 L700 四并,阿威兹点焊机串镍片,青稞纸绝缘

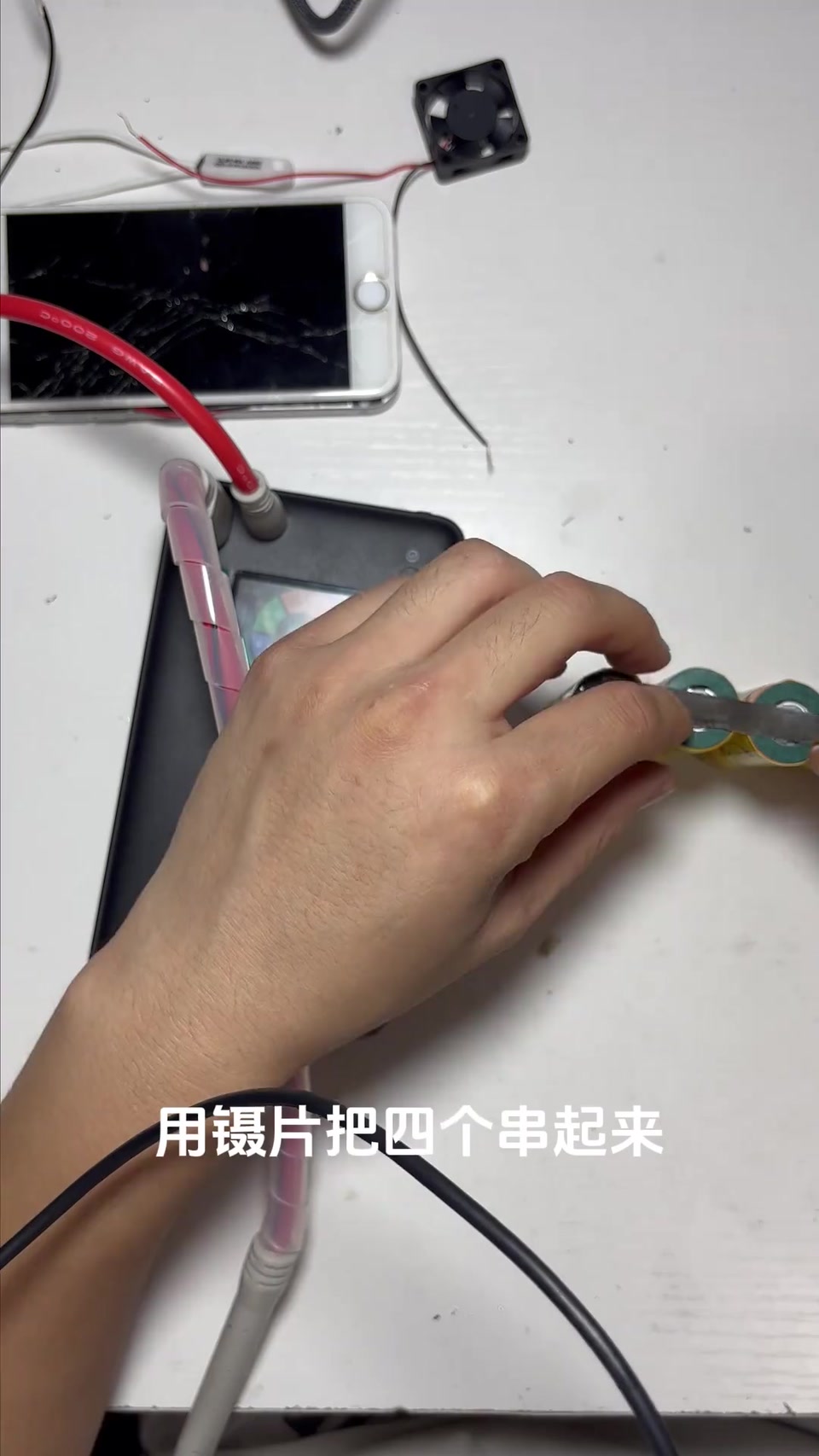

   单颗 5000mAh,四并 2 万毫安;阿威兹点焊机开机,镍片串正极(快进),负极同样;放青稞纸绝缘。

   02:02 – 02:49
5.
   5. 热熔胶固定开机线和电池

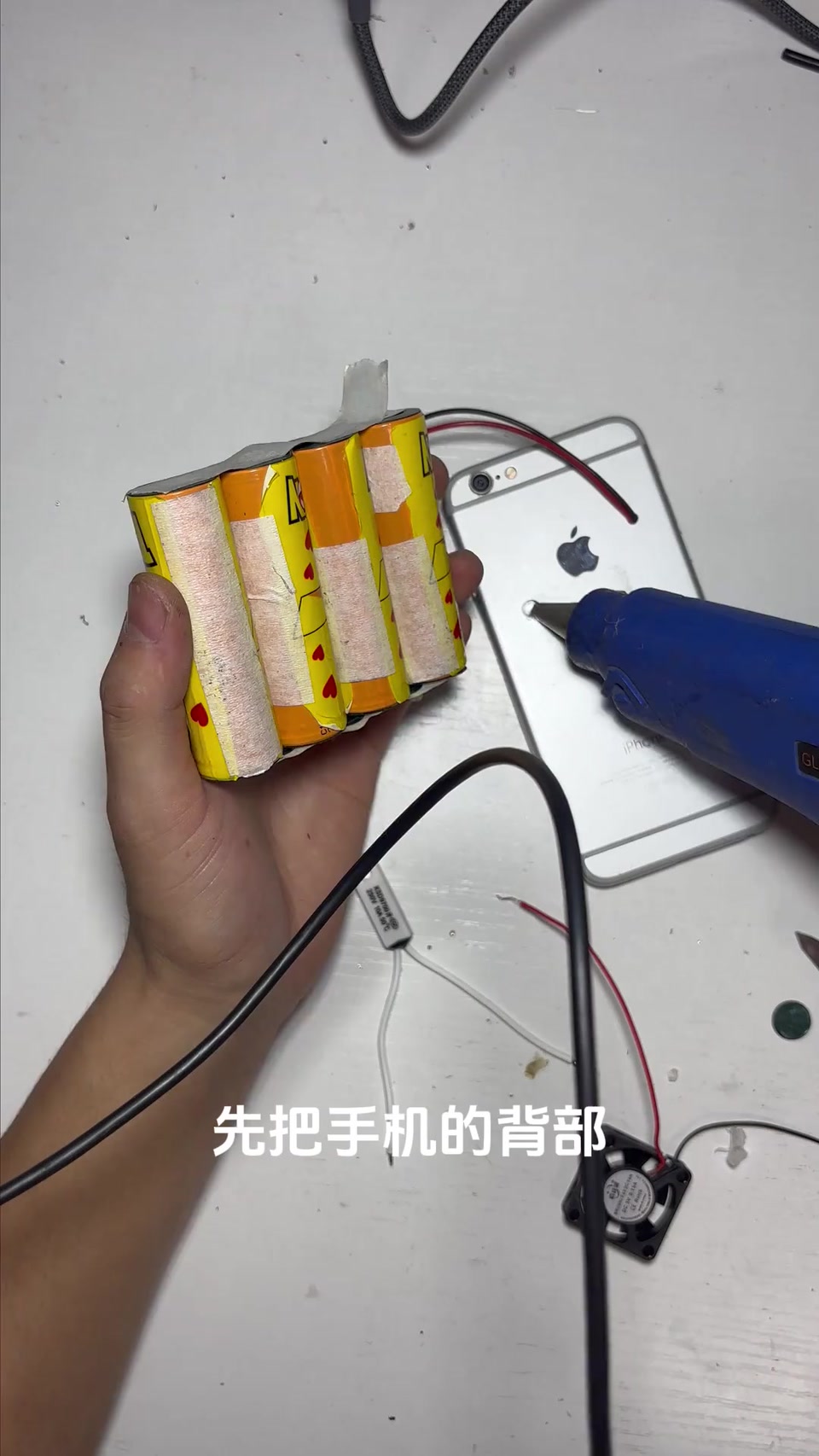

   开机线点热熔胶防脱落,合盖;手机背部涂满热熔胶放电池,两边灌满防晃动。

   02:58 – 03:32
6.
   6. 镀锡焊正负极,开机测试

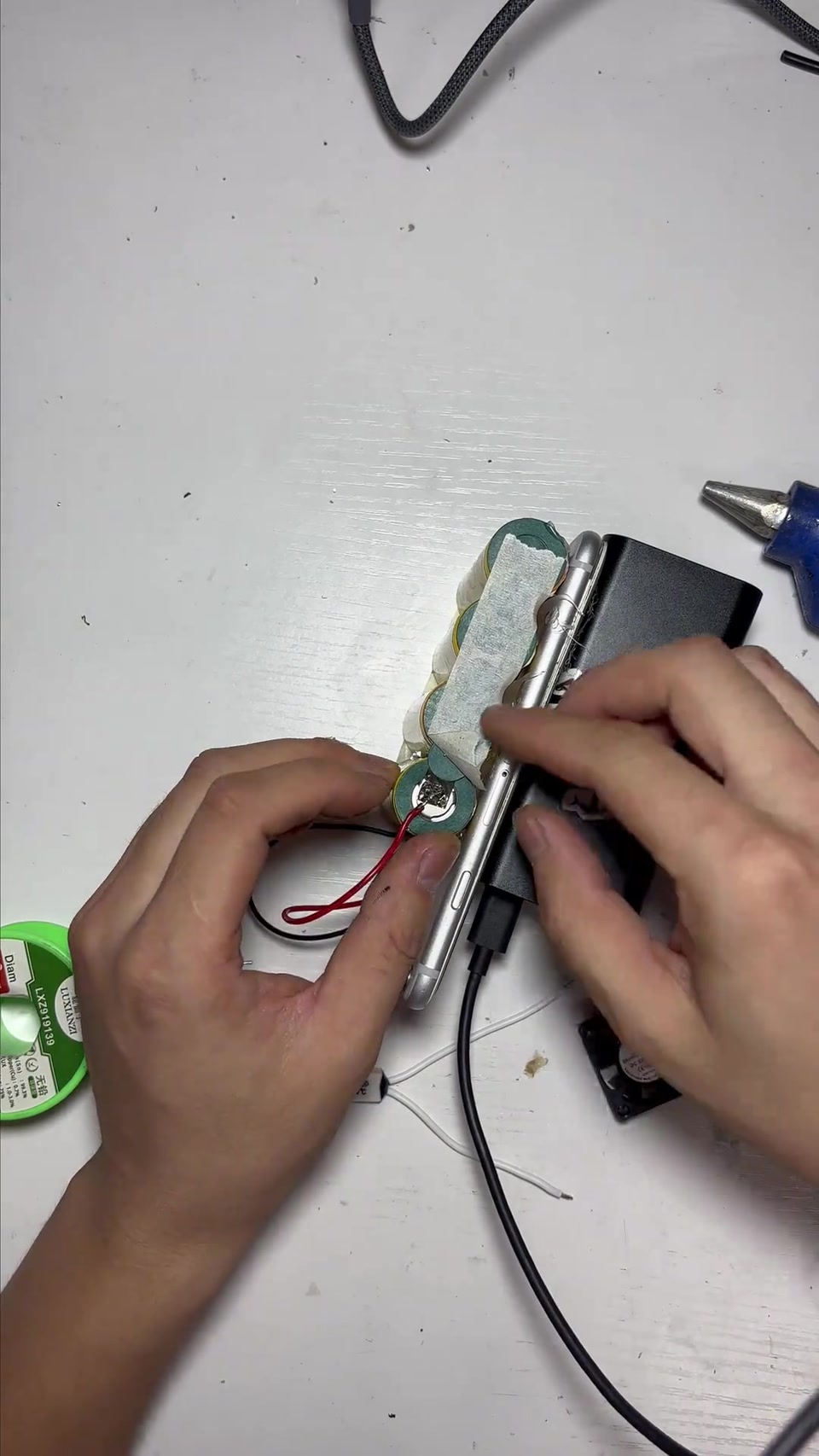

   电烙铁把焊锡丝在镍带上融化,线头镀锡,焊正负极;开机进桌面,Wi-Fi 正常,关机。

   03:36 – 04:16
7.
   7. 45℃ 温控开关 + 散热风扇

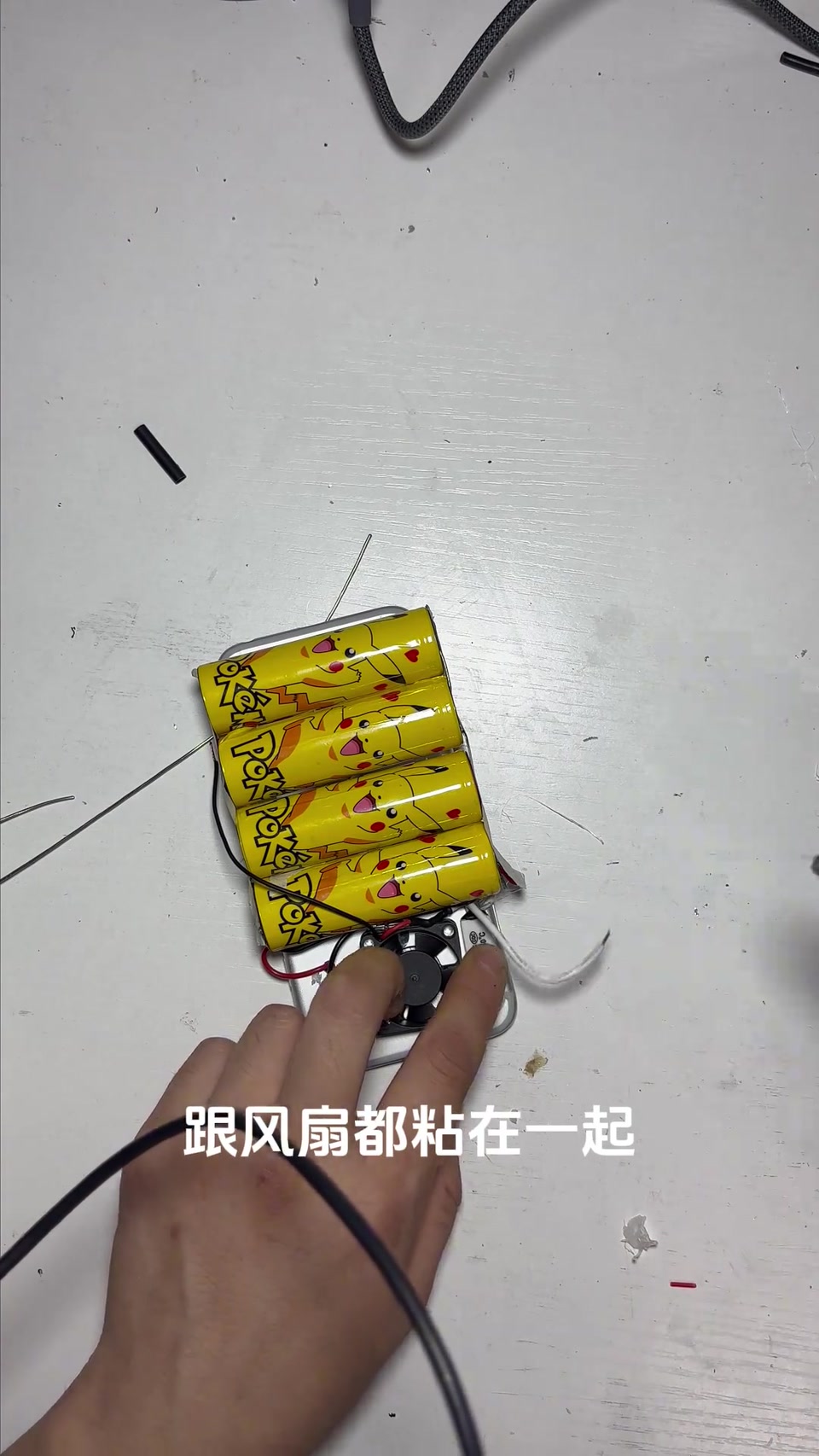

   温控开关接风扇,壳超 45℃ 自动启动;实物 KSD9700 50℃ 250V10A;理线,热熔胶把开关和风扇粘一起,正负极焊到电池,不用物理按键。

   04:16 – 05:02
8.

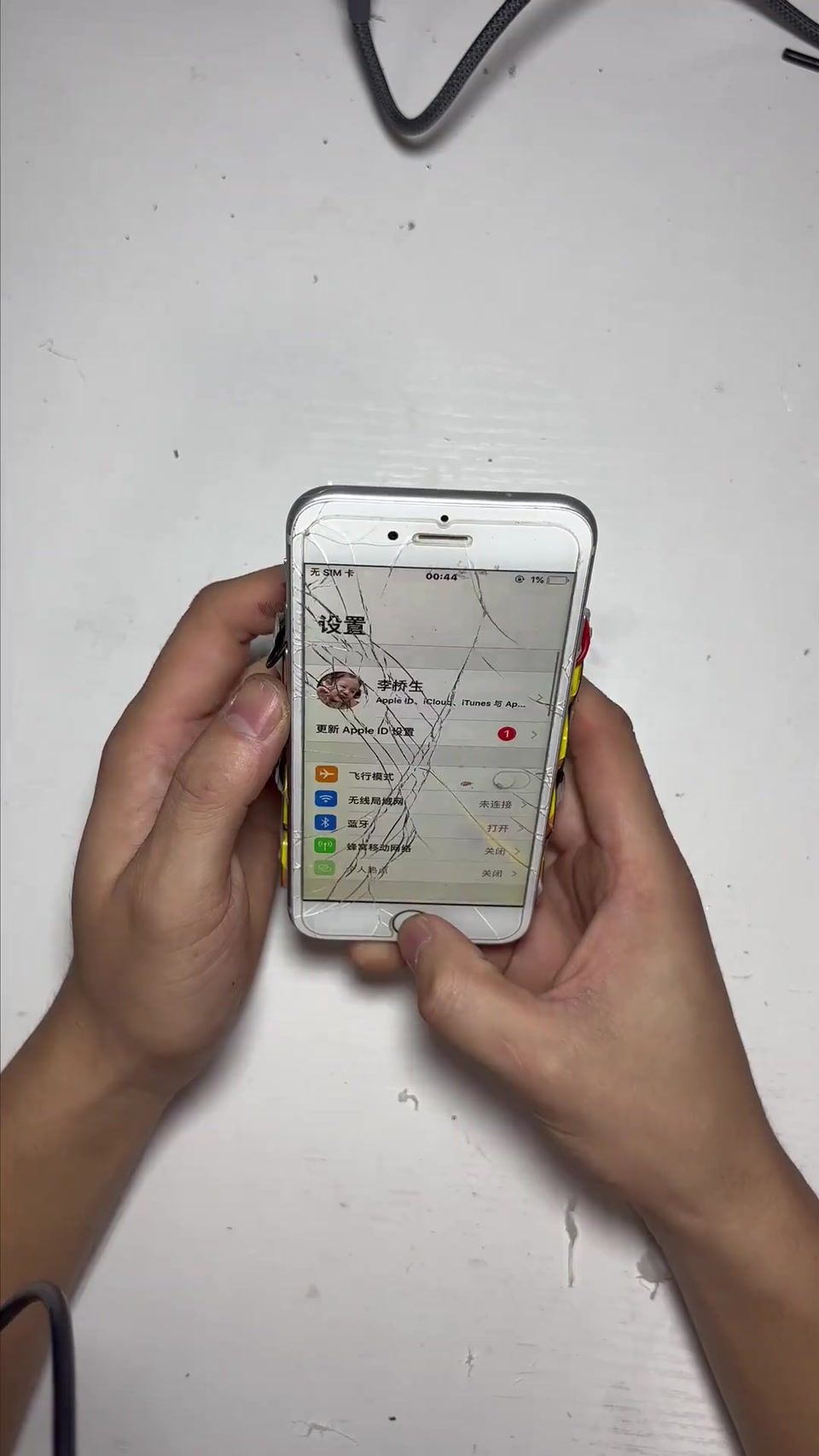

   8. 功能测试,大功告成

   相机、滑动都没问题,实验大功告成。

   05:05 – 05:23

物料清单

博主经验

• 开孔后扩孔去毛刺,防止锋利边缘割伤线 00:53
• 先贴正极再贴负极,防止关键时刻掉链子 01:20
• 镍带和线头先镀锡再焊,焊接轻松 03:36
• 温控开关直接焊到电池,壳温超阈值风扇自动开 04:48

踩过的坑

• 第一次开机不亮:开机排线没扣紧 01:33
• 评论:无保护板充电危险,21700 满电 4.2V 苹果电池 4.45V 电压体系不同
• 评论:电量太大可能烧主板;无法看电量百分比

锂电安全提示

• 四并 2 万毫安直连手机、无保护板,充放电风险高(评论最高赞纠错)
