手工自制强光手电——三节18650+电动车灯,不到20元

不到 20 元自制强光手电:三节 18650(倍量 3.7V)阿威兹手持机点焊成组,热缩、PVC 管做筒身,LED 电动车灯头 + 16mm 金属按钮开关 + DC 母座,热熔胶固定,夜测野外 150 米

全程无口播、只有 BGM 和少量字幕的教程。三节倍量 18650(购物截图 ￥9.50/节,5550mWh 平头)并在一起,用阿威兹手持点焊机点镍片成组(0–30s),包蓝色热缩膜并用热风枪吹紧(34–49s),电池组两端引红黑线。筒身是灰色 PVC 给水管(购物截图 ￥2.77),白板笔画线、美工刀开孔(63–98s),装 16mm 12–24V 金属锁定按钮开关(90s 购物截图)和 DC 母座(148s 截图);灯头是 LED 电动车灯(方形多珠),111s 试亮。内径 50mm 灰色 PVC 管帽做尾盖(155s),电池组塞入管内接线(171–185s),热熔胶枪固定灯头和接口(187–194s)。夜测:家门口随便试,聚光灯头天还没全暗;野外全黑 150 米应该没问题;另有散光款对比(207–223s);结尾展示多支成品。评论 1013 条只抓到 11:高赞是「你 10 个手电不如我一个亮」(博主回过),有人提醒没充放电保护会过放、要外置充电保护,问怎么充电;博主置顶补充「德玛西亚 g40 2 档」作亮度对比。

做了什么 · 结果

制作步骤7 步 · 点图跳到原片

1.

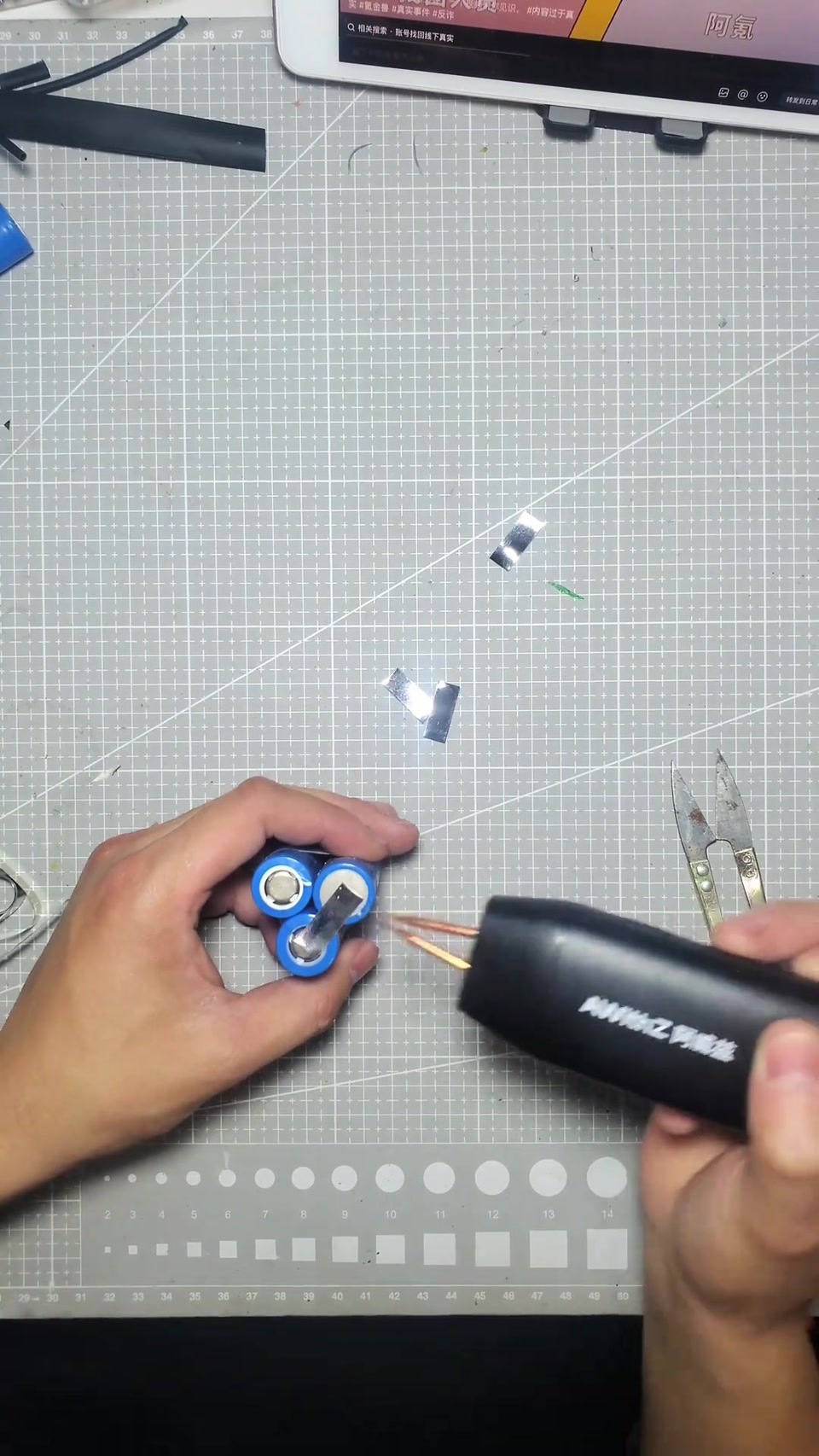

   1. 三节 18650 点焊成组(阿威兹手持机)

   三节倍量 18650 并排,阿威兹手持机点镍片,两端引红黑线;购物截图:倍量 18650 3.7V/4.2V ￥9.50,5550mWh 平头。

   00:00 – 00:30
2.

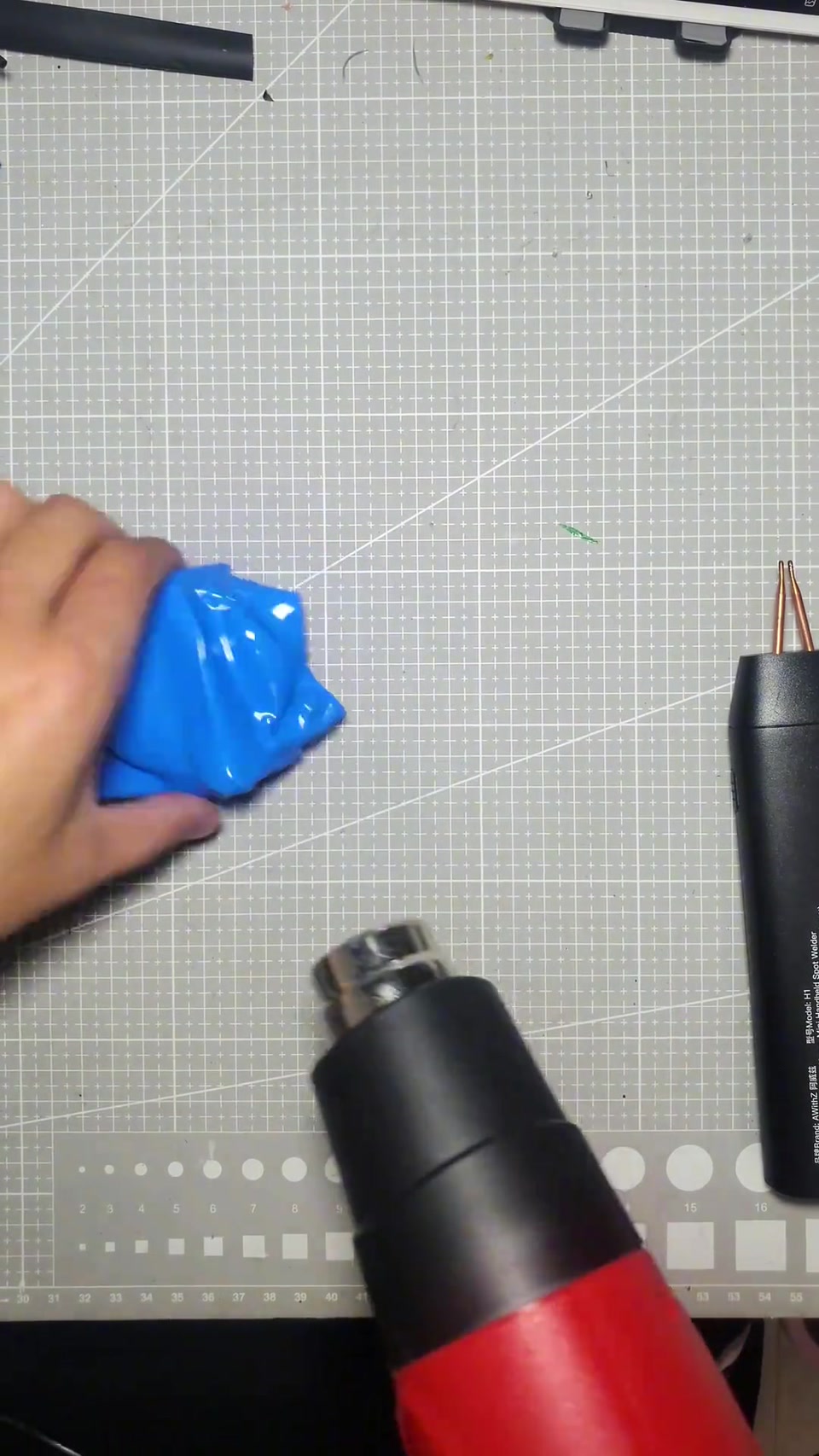

   2. 蓝色热缩膜包电池组,热风枪吹紧

   剪蓝色热缩膜套上,热风枪吹紧,整理引线,贴绝缘。

   00:34 – 01:01
3.

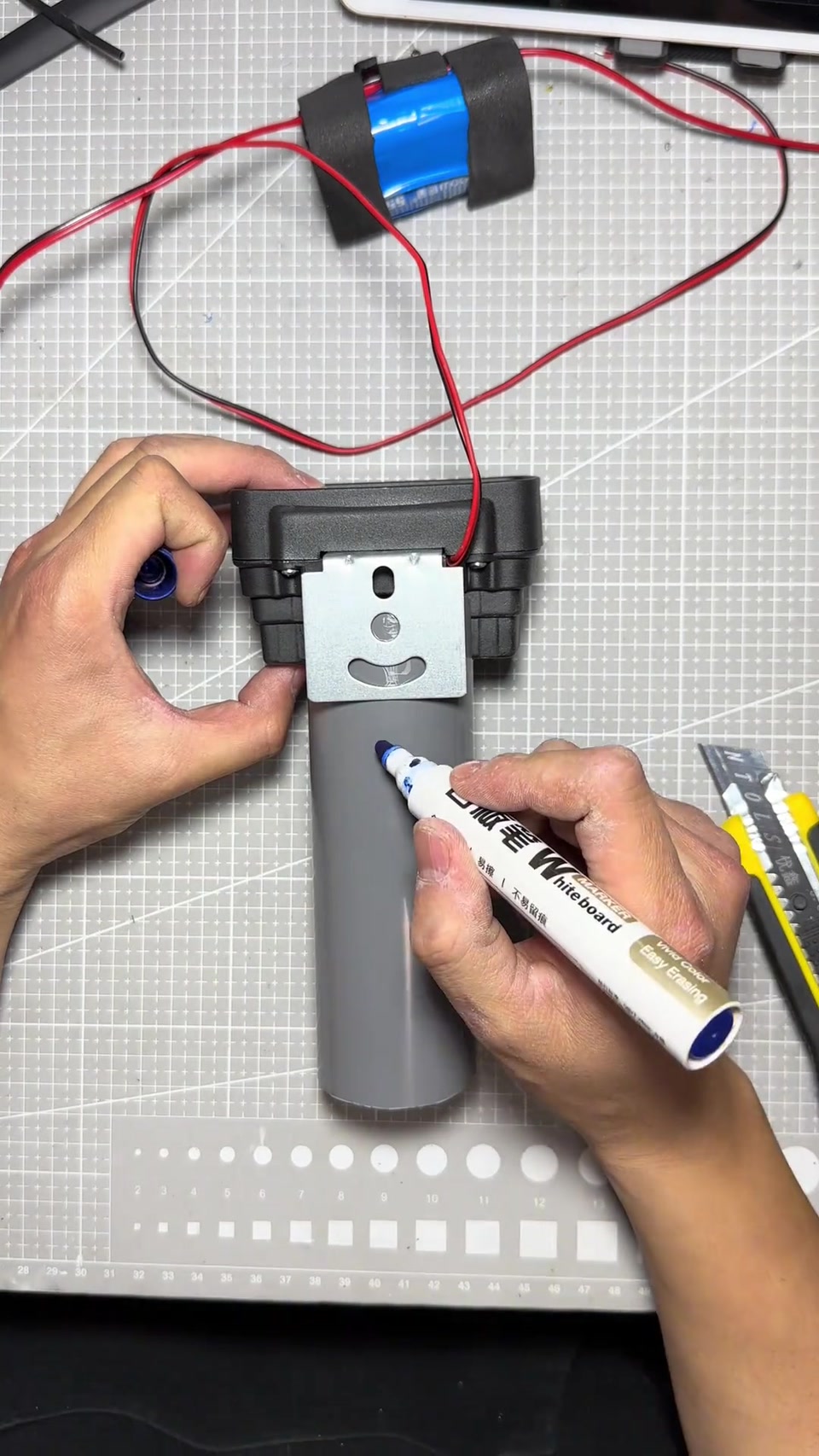

   3. PVC 管筒身:画线开孔

   灰色 PVC 给水管(￥2.77),白板笔画线,美工刀开开关孔、灯头位;装 16mm 12–24V 金属锁定按钮开关。

   01:03 – 01:38
4.

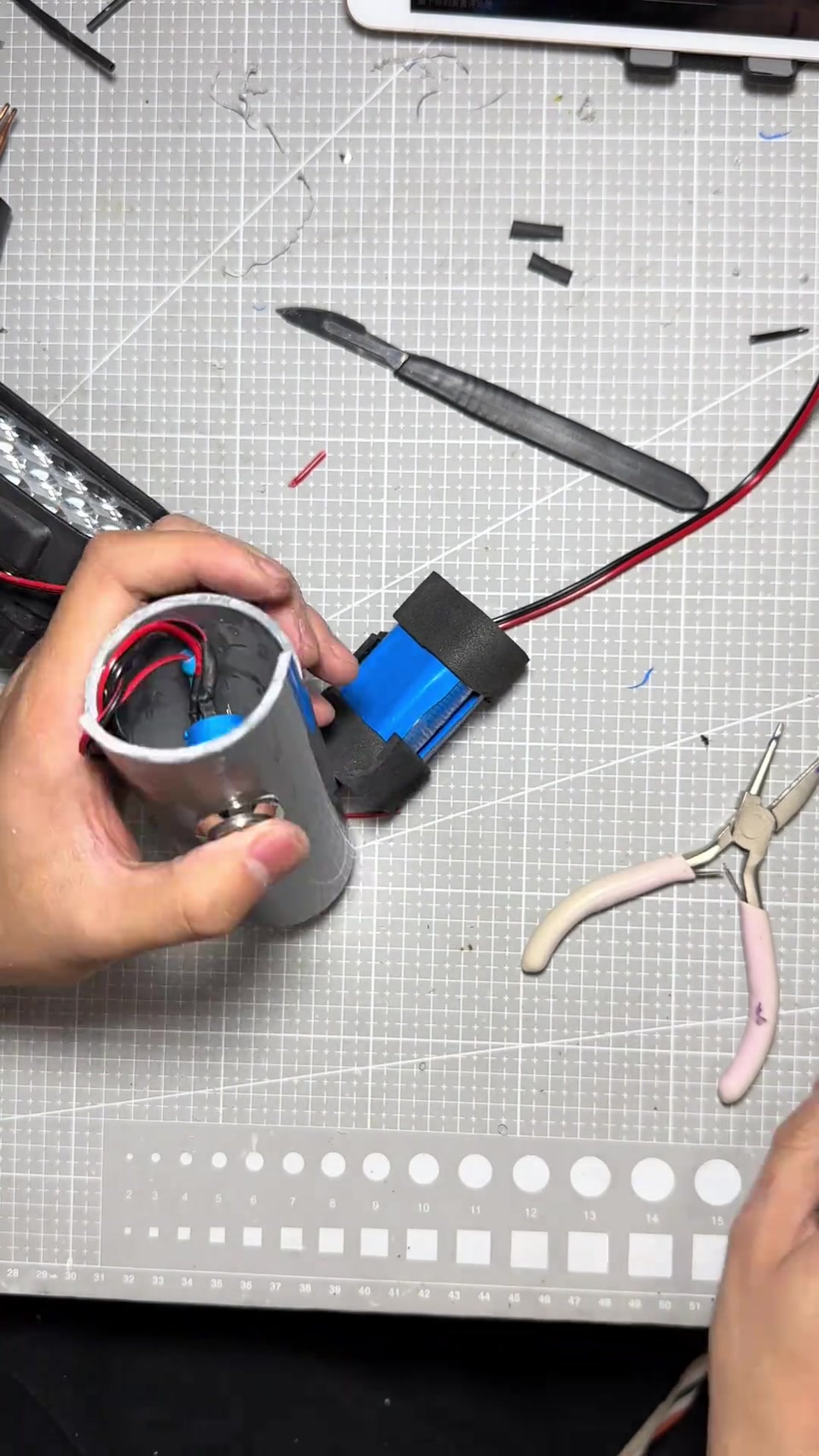

   4. LED 电动车灯头试亮,接线入筒

   方形多珠 LED 车灯头点亮测试;电池组塞进 PVC 管,接开关和灯头。

   01:51 – 02:11
5.

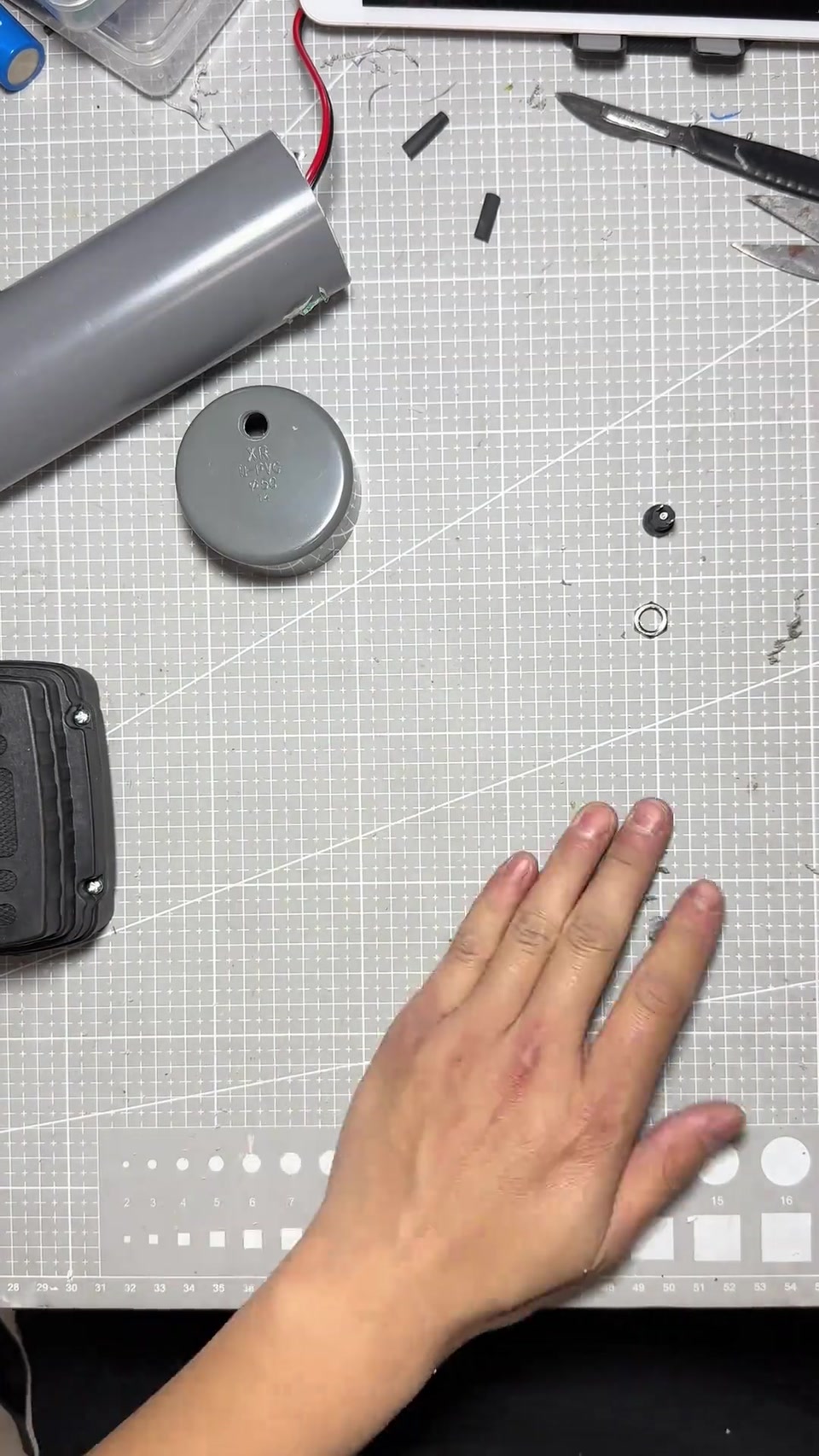

   5. DC 母座 + 内径 50mm 管帽尾盖

   DC 直流电源插头母座(购物截图),内径 50mm 灰色管帽做尾盖,钻孔装座;电池组装入。

   02:21 – 03:05
6.

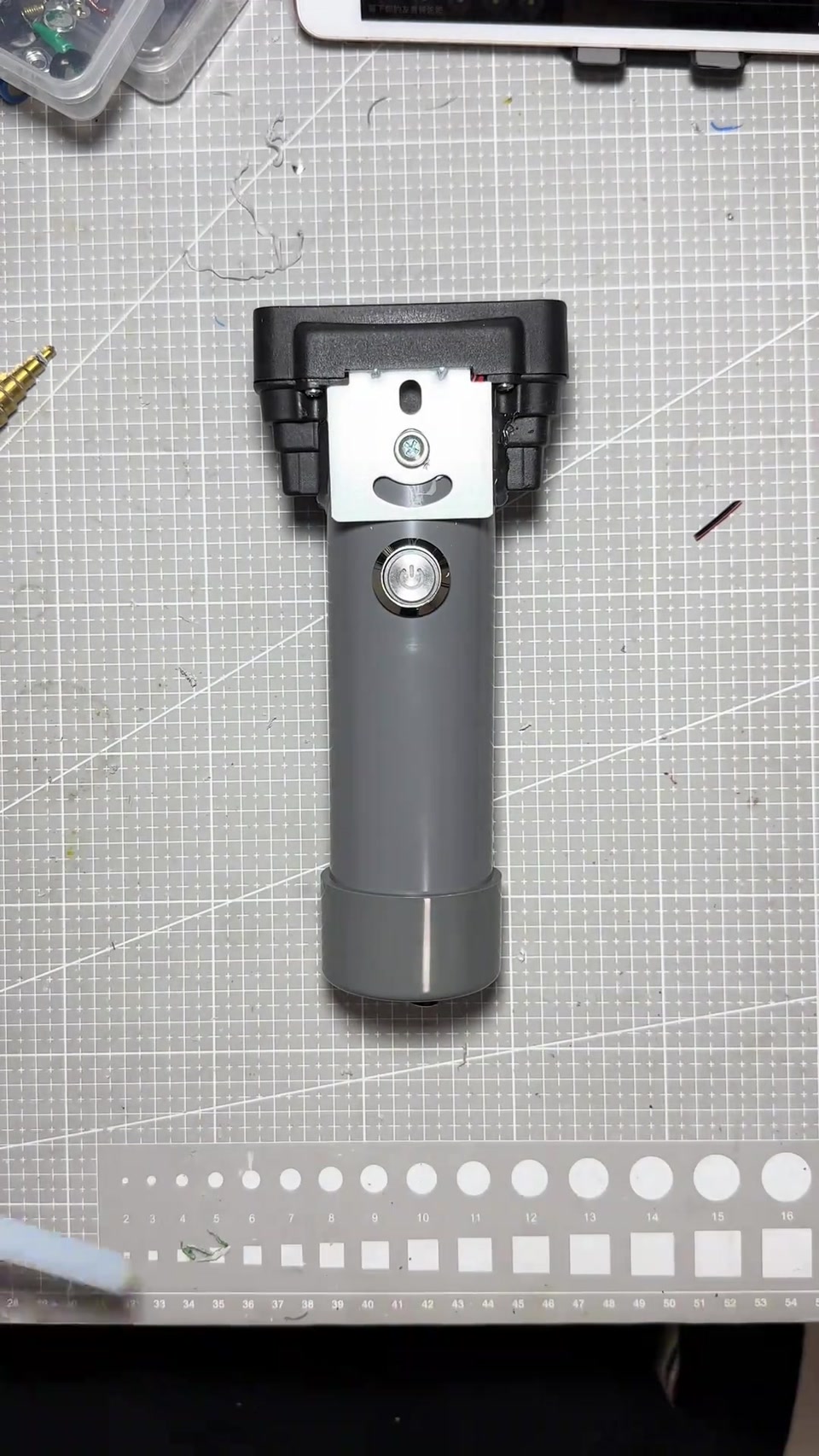

   6. 热熔胶固定灯头与接口

   热熔胶枪(GLUE GUN)固定灯头底座、管帽、接口;成品灰色手持强光手电。

   03:07 – 03:25
7.

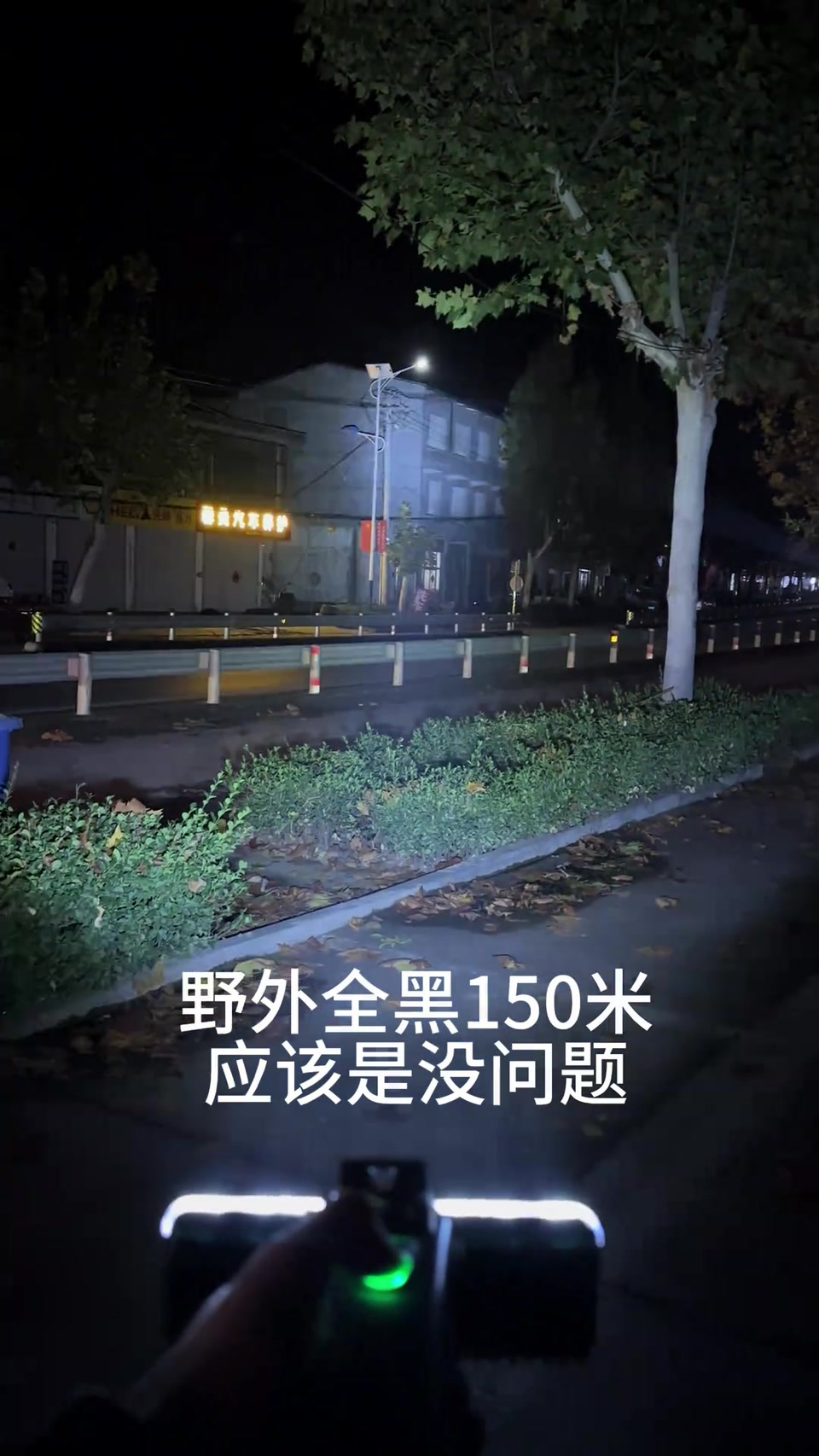

   7. 夜测:聚光 150 米,散光款对比

   家门口随便试;聚光灯头天还没完全暗;野外全黑 150 米应该没问题;散光款对比;结尾展示多支成品。

   03:25 – 03:56

物料清单

博主经验

• 电动车 LED 灯头 12–24V 宽压,三节 18650 串联直接驱动 01:30
• PVC 管 + 管帽做筒身成本极低,白板笔画线好擦 01:14

踩过的坑

• 评论:没有充放电模块锂电池会过放,充电也不方便,要外置充电保护
• 评论:续航短、体积大、用处不大

锂电安全提示

• 三串锂电无保护板直充 DC 座,存在过放/过充风险(评论提醒)
