阿威兹点焊机组装21700锂电池,锂电池定制全流程

柚子拆解(中英双字幕)用阿威兹 UK1(铭牌 5V/2.4A 入、8.4V/1380A MAX,模式/档位/触发/连点可调,焊笔需按开关才焊)组装 5S 三星 40T 21700 大艺 A3 插脚套料:按支架放电芯定总负总正,小镍片先连总负、翻面连总正,电量显示红接 L+ 黑接 L-,装弹簧盖盖四螺丝,A3 机器试机

组装一款 21700 五串电池,电芯三星 40T(INR21700-40T);点焊机阿威兹 UK1,输入 5V(2.4A),输出电压 8.4V,电流 1380A,深圳市崛起科技;打开有模式、档位、触发、连点可调;它的笔不是放下去就焊,还需要按一下开关,待会点时告诉大家。套料是大艺 A3 插脚的,打开有镍片,倒出来。看放法:弯的地方对着这边,这里是总负,按这样把负极放这边;装上后再对总负总正,这里是正;先连总负,拿小镍片放这;它不像之前那款笔放上去就点,需要按开关才开始点,非常方便;放大镍片;翻过来先点总正再放进来;这组电池就连接好了。电量显示:按壳子放法电量显示在后面,红色接 L+,黑色接 L-;放好;电池焊好,盖盖子,有个弹簧要装上否则按钮弹不上来,四个螺丝打上;找个 A3 机器试一下;学会焊电池了吗。评论 159:全新正品电池哪买,京淘拼假货泛滥(3);5 节 4.0 靠谱吗亿纬 40P 100 来块(2);点焊机多少钱;全极耳和索尼 C6 怎么选;垫铜片用哪款点焊机。

做了什么 · 结果

制作步骤6 步 · 点图跳到原片

1.

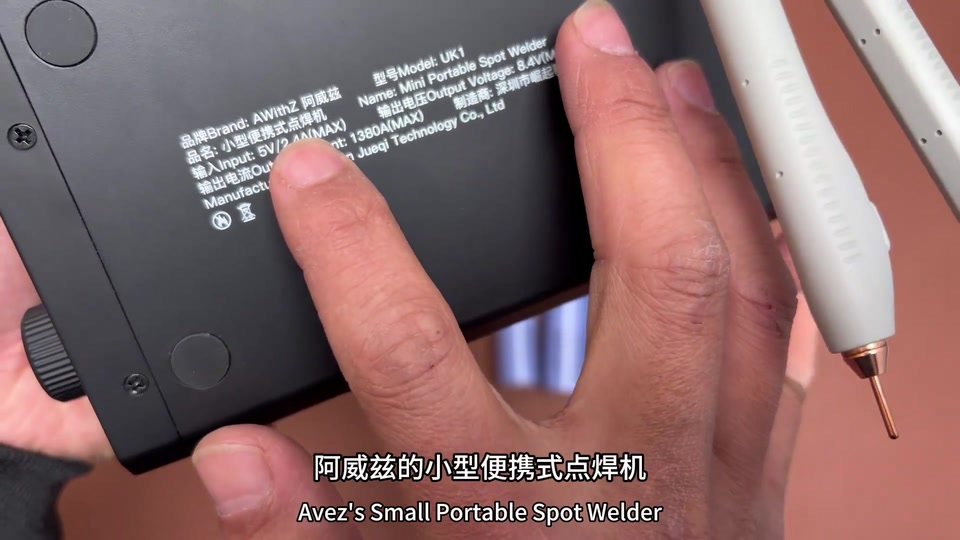

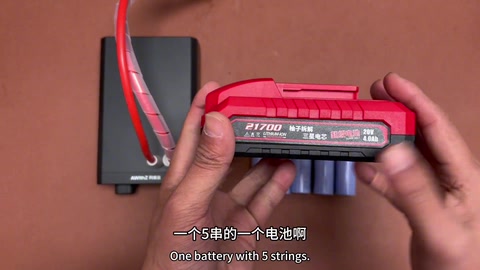

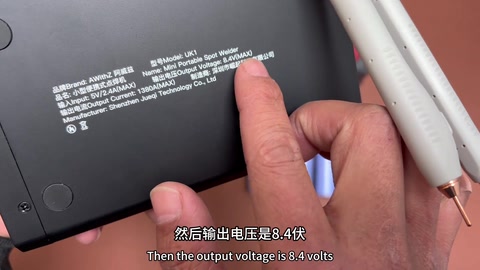

   1. 方案:5S 三星 40T;UK1 铭牌 5V/8.4V/1380A

   21700 五串电池,电芯三星 40T;点焊机阿威兹 UK1,输入 5V(2.4A),输出 8.4V,电流 1380A,崛起科技;打开。

   00:00 – 00:33
2.

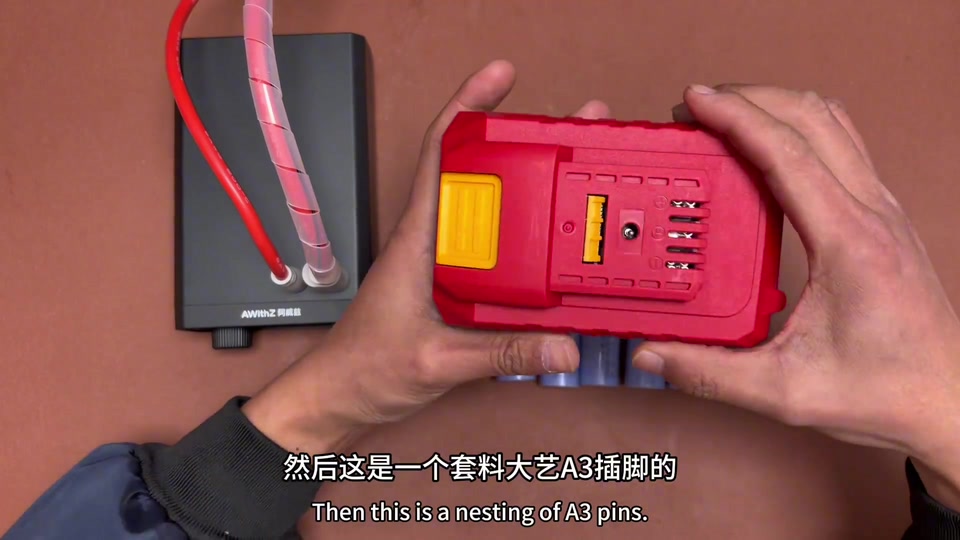

   2. 菜单:模式/档位/触发/连点;焊笔需按开关;大艺 A3 插脚套料与镍片

   模式档位触发连点可调节;笔不是点下去就焊,还需按开关;套料大艺 A3 插脚,打开,镍片倒出来。

   00:34 – 01:06
3.

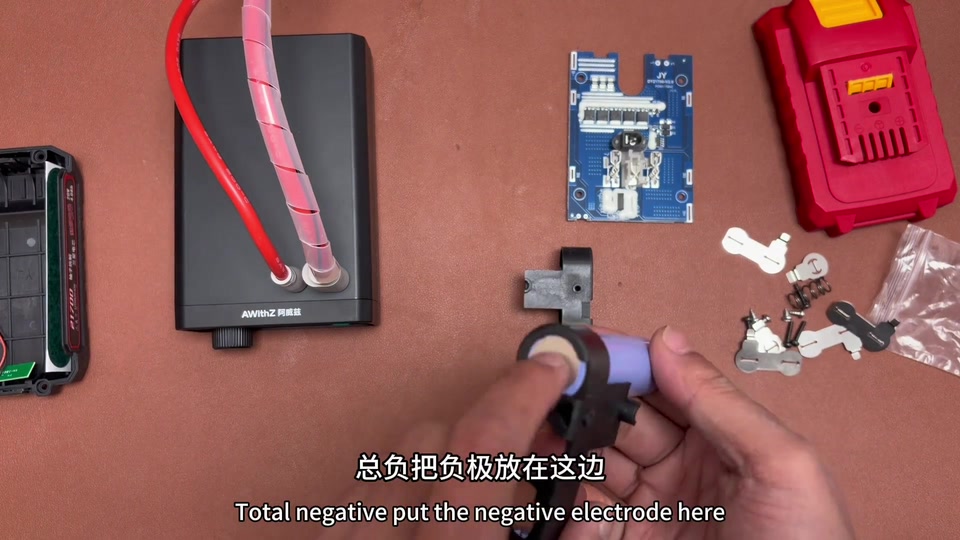

   3. 按支架放电芯:弯处朝向、总负总正定位;先连总负

   弯的地方对着这边;这里是总负,负极放这边;装上后对总负总正,这里是正;先连总负,拿小镍片放这。

   01:11 – 01:54
4.

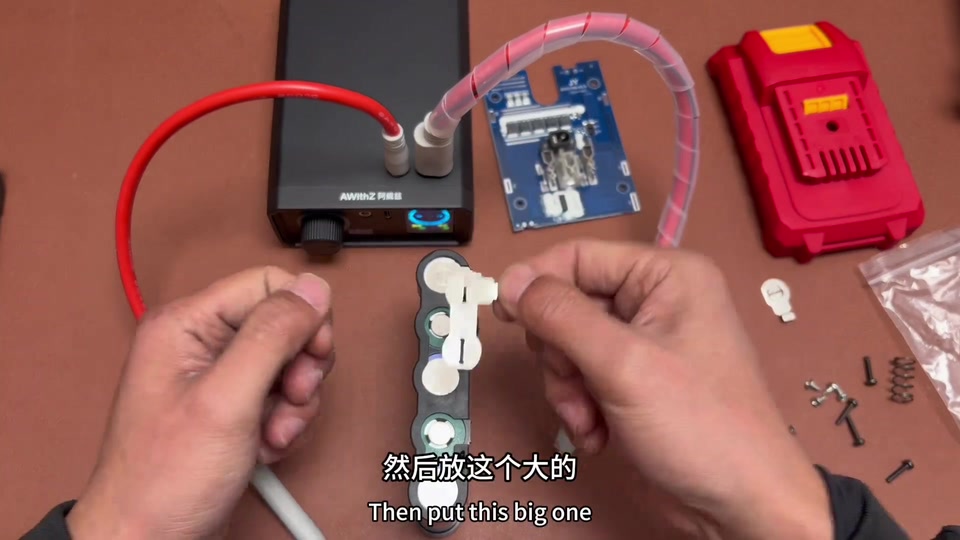

   4. 按开关才焊(不像旧机放上即焊);放大镍片;翻面先点总正

   不像之前那款笔放上去就点,这边需按开关才开始点,非常方便;放大的;翻过来先点总正再放进来;nice;这组电池连接好了。

   01:57 – 02:50
5.

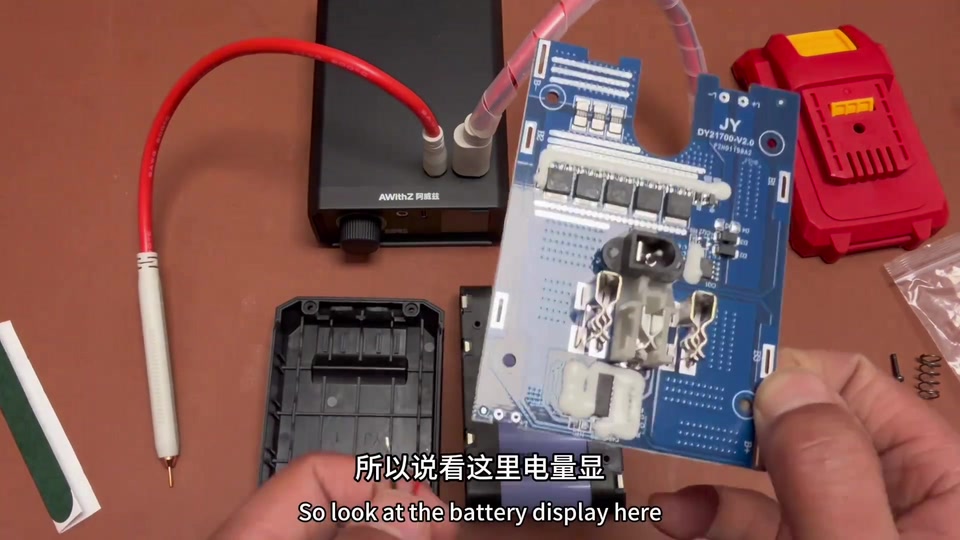

   5. 电量显示接线:红接 L+ 黑接 L-

   电量显示按壳子放法在后面;红色接 L+,黑色接 L-;放下。

   02:50 – 03:24
6.

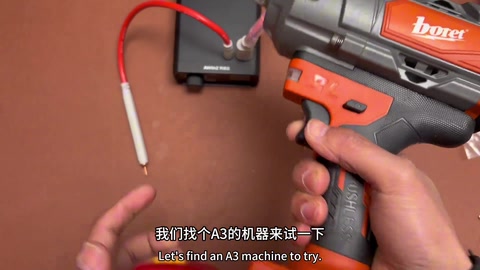

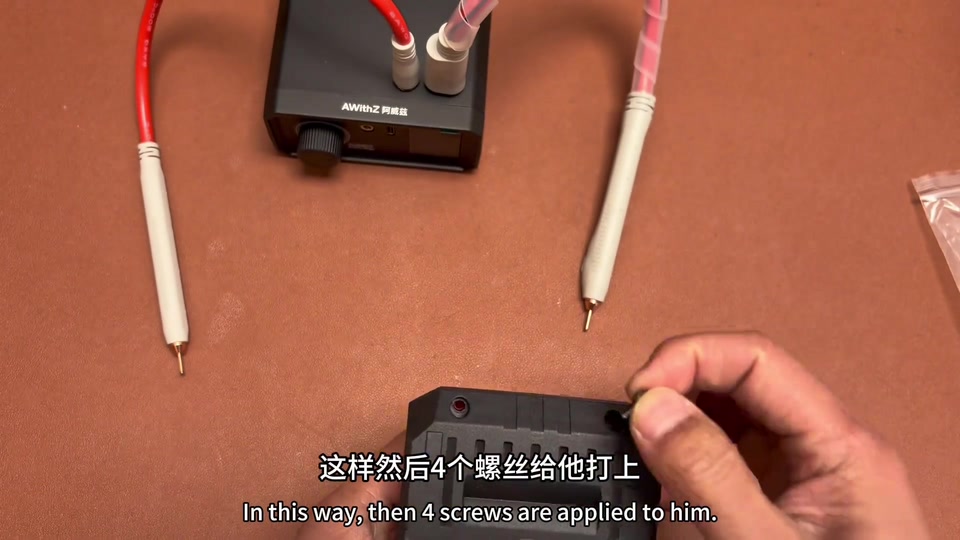

   6. 焊好盖盖:装弹簧、四螺丝;A3 机器试机

   电池焊好盖盖子;弹簧要装上否则按钮弹不上来;四个螺丝;找 A3 机器试一下;学会了吗。

   03:45 – 04:42

物料清单

博主经验

• 按支架弯口朝向确定总负总正位置,先连总负,翻面先点总正 01:11
• UK1 焊笔需按开关才焊,可先定位再触发 00:34
• 电量显示红 L+ 黑 L- 03:02
• 盖盖前装按钮弹簧 03:45

踩过的坑

• 忘装弹簧按钮弹不上来 03:45
• 评论:正品电芯难买,京淘拼假货泛滥
