8节全极耳新能安JP40制作一个汽车启动电源充电宝

手搓哥 8 节汽车强启电源:新能安 JP40 全极耳 21700(20C)2P4S 最大 32000 容量,支架固定、正极青稞纸,点焊叠焊 0.15 紫铜 + 0.15 镀镍钢带(总正负用长紫铜 + 两格镍带),记号 B-/B1/B2/B3/B+ 接 4S 保护板(白细线 + 16 号硅胶线),EC5 强启口、XT30 接 PD100W 模块,首次按无反应需充电激活,成品 14.2V

应观众要求做 8 节版汽车强启电源。电池新能安全极耳 21700,瞬间放电 20C;方案两并四串,最大 32000(mAh)容量。电池支架固定成 2P4S:第一串两节正极朝上装孔位,第二串负极…(之前拍视频拆装过仍是全新);正极贴青稞纸;点焊串联,用叠铜焊接:一面 0.15 紫铜、另一面 0.15 镀镍钢带叠加。紫铜和镍片预裁;先焊总正/总负输出:一根稍长紫铜 + 两格镍带,先垫紫铜再垫镀镍钢片,点焊;负极同理;上面部分横着焊;翻面竖向焊(一层铜片一层镍片),注意某两处不相通;正负极不需连其他地方,照方案接才正确。记号笔标位置:B- 总负、B+ 总正、B1、B2、B3;保护板对应焊盘:B1/B2/B3 用白色细导线,B+/B- 用粗一点的 16 号硅胶线。放进盒子(有条件打一层白色硅橡胶);EC5 接口焊在两铜片上(焊点圆润饱满)套热缩膜;保护板 P+/P- 焊 XT30 方便接 PD 模块;EC5 固定拧螺丝,电池下部完工。上盖装 PD100W 模块自攻螺丝固定;接线完成,细铜丝是温度传感器随便放;XT30 公母对插。按下无反应别慌,用充电器充电激活即可。装外壳拧螺丝;EC5 汽车强启,上面充电宝功能两个 C 口两个 A 口,电压表 14.2V,显示屏 22% 电量。评论:18650 可以吗;能启动 2.5T?;长期放车上安全吗;4000 容量能打几次;装起来 14V 吗;求点焊机推荐。

做了什么 · 结果

制作步骤10 步 · 点图跳到原片

1.
   1. 方案:新能安全极耳 21700 20C,2P4S,32000

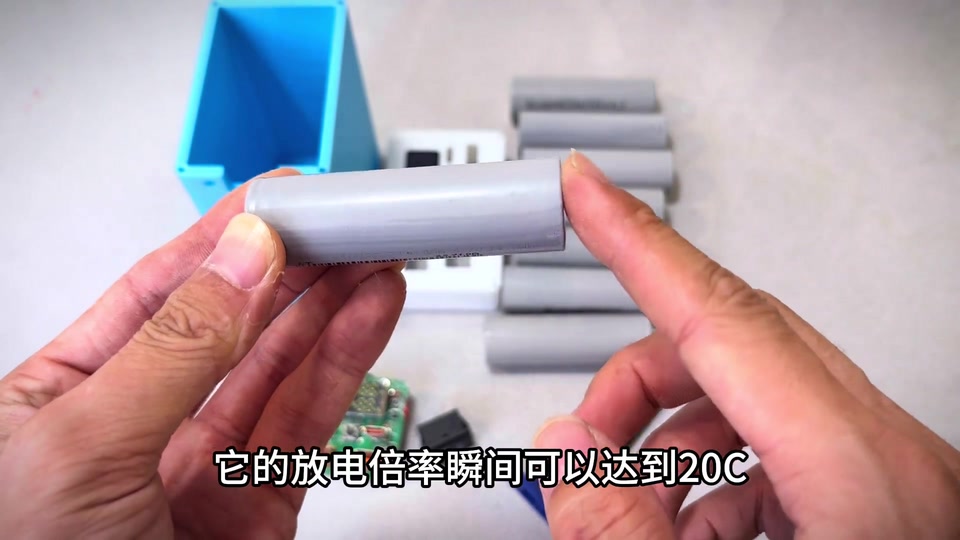

   8 节版强启电源;新能安全极耳 21700,瞬间 20C;两并四串;最大 32000 容量。

   00:00 – 00:17
2.
   2. 支架固定 2P4S,正极贴青稞纸

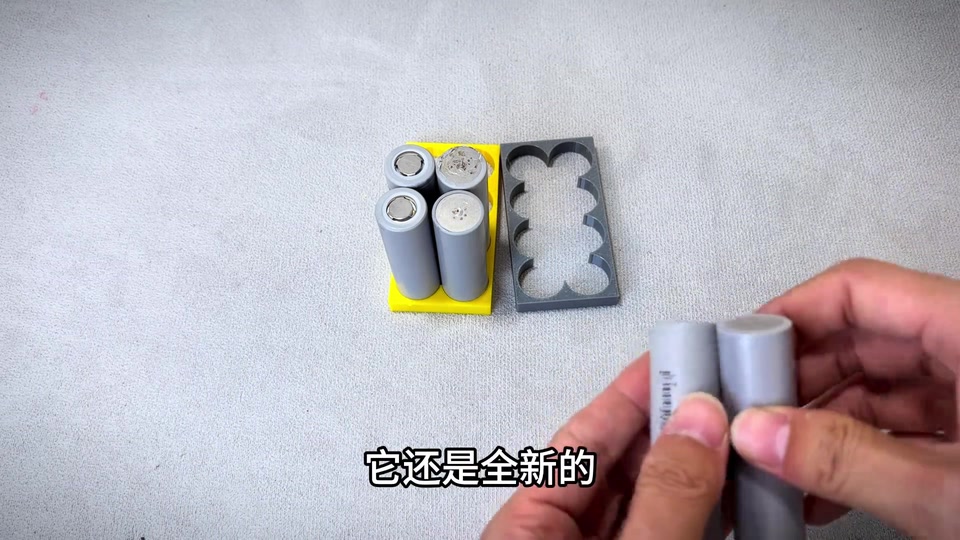

   电池支架固定成 2P4S;第一串正极朝上装孔位,第二串负极;电池是之前拆装的全新;打上固定支架;正极贴青稞纸。

   00:17 – 00:53
3.
   3. 叠铜焊接:0.15 紫铜 + 0.15 镀镍钢带

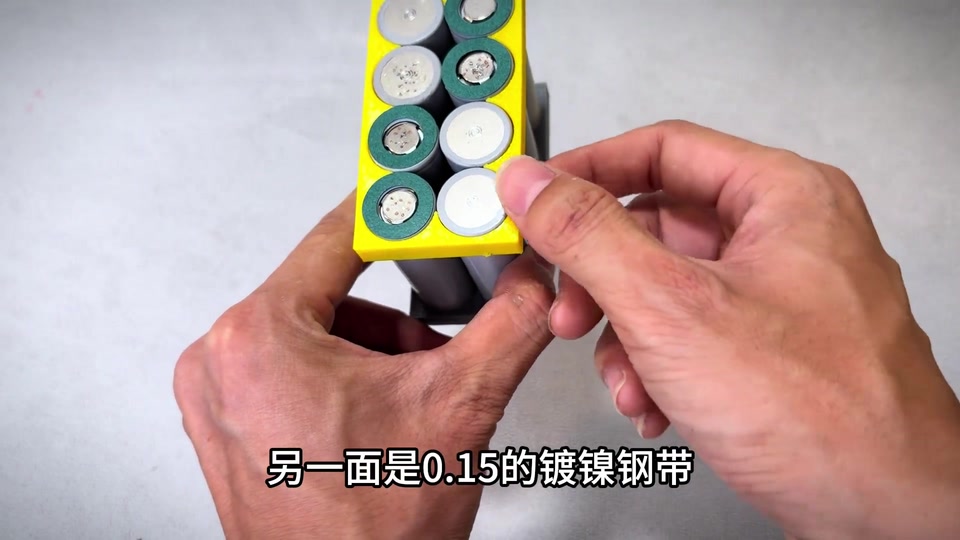

   点焊串联;叠铜焊接,一面 0.15 紫铜另一面 0.15 镀镍钢带叠加;紫铜镍片预裁。

   00:53 – 01:10
4.
   4. 先焊总正/总负输出(长紫铜 + 两格镍带),再横焊上部

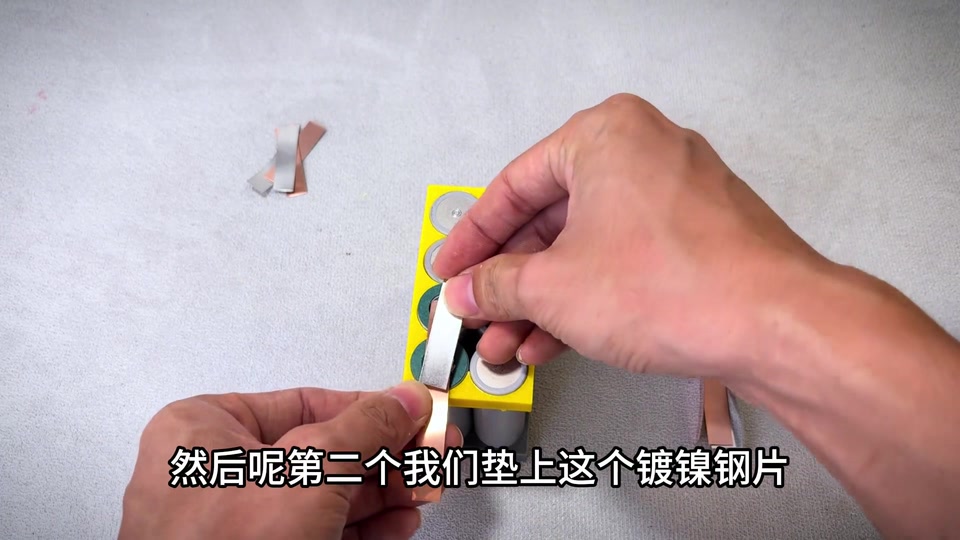

   总正总负输出用稍长紫铜 + 两格镍带;先垫紫铜再垫镀镍钢片,点焊;负极同理;上面部分横着焊。

   01:09 – 01:49
5.
   5. 翻面竖向焊;注意不相通处;记号笔标 B 线位置

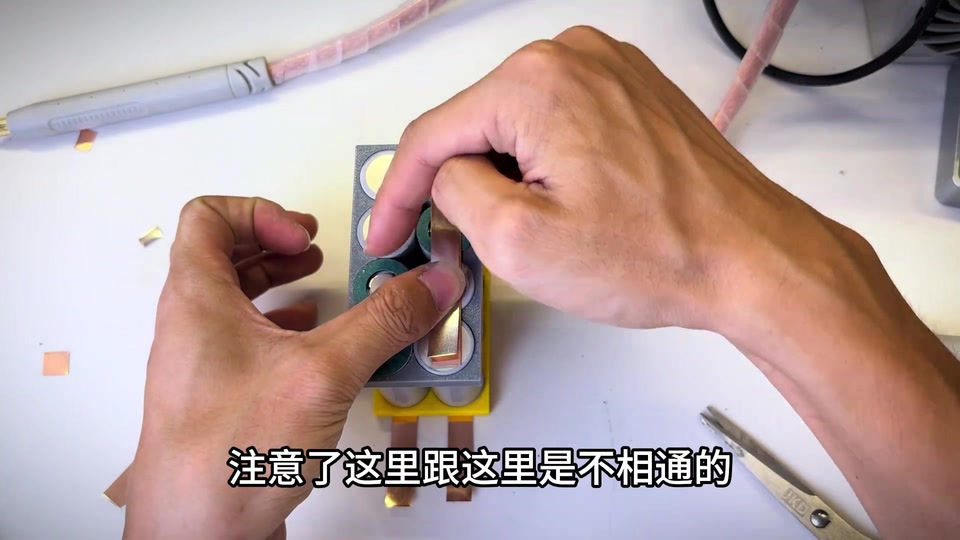

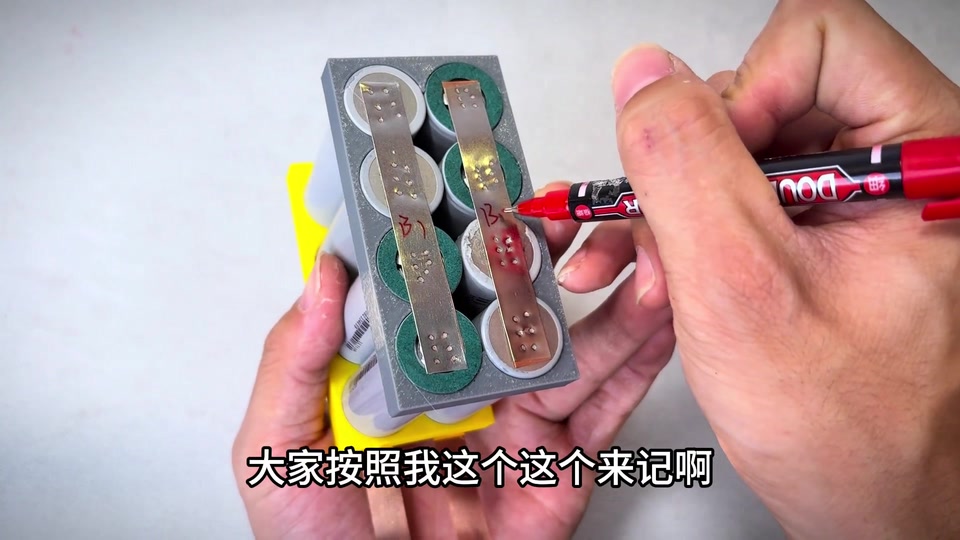

   另一面竖向焊,一层铜片一层镍片;注意这里跟这里不相通;正负极不需连其他地方;记号笔标保护板连线位置。

   01:53 – 02:30
6.
   6. B-/B+/B1/B2/B3 定义与保护板对应

   B- 总负、B+ 总正,B- 下来一条是 B1,上面 B2,另一条 B3;保护板上有 B1B2B3 和 B+B-,对应连线。

   02:30 – 03:01
7.
   7. 焊采集线:B1/B2/B3 白细线,B+/B- 16 号硅胶线

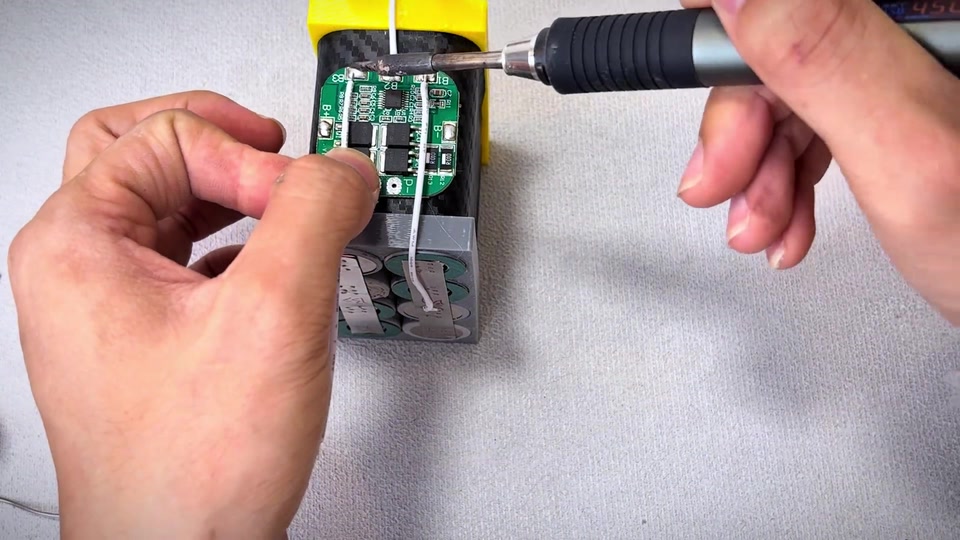

   B1 白色导线焊焊盘再延伸到记号处;B2 焊上面;B3;三根白细线;B+/B- 用粗的 16 号硅胶线。

   03:07 – 03:58
8.
   8. 入盒;EC5 焊铜片套热缩;XT30 接 P+/P-

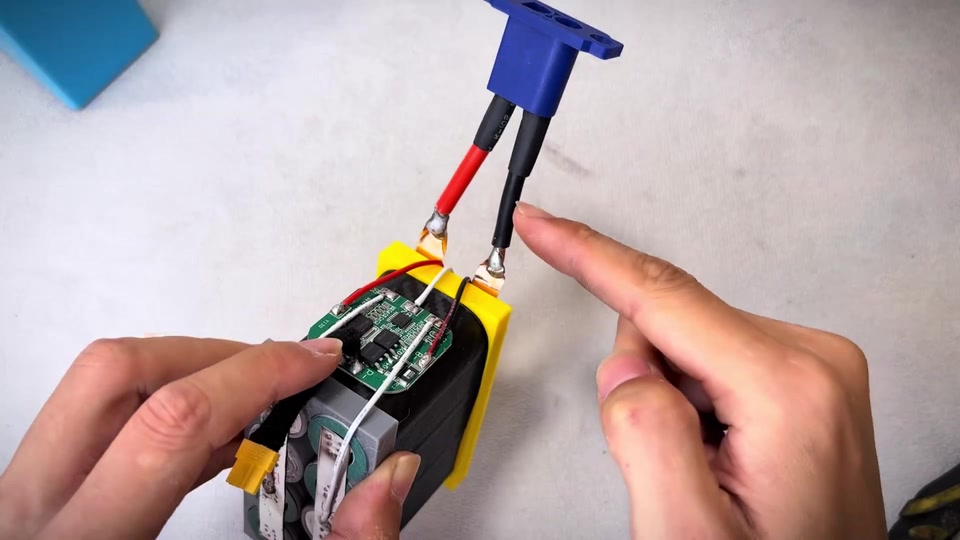

   放入盒子(可打白色硅橡胶);对比 EC5 接口位置;EC5 焊在两铜片上焊点圆润饱满,套热缩膜;保护板 P+/P- 焊 XT30 方便接 PD 模块;EC5 固定拧螺丝。

   03:58 – 05:14
9.
   9. 上盖 PD100W 模块;温度传感器;充电激活

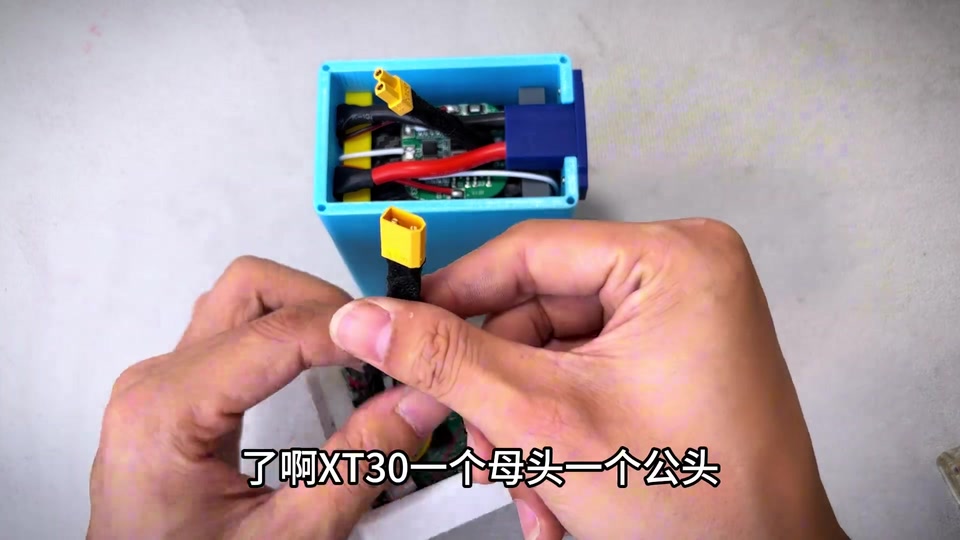

   PD100 瓦模块自攻螺丝固定;接线完成;细铜丝是温度传感器随便放;XT30 公母对插;按下无反应不要慌,充电器充电激活。

   05:14 – 06:06
10.
    10. 成品:EC5 强启 + 2C2A 充电宝,14.2V 22%

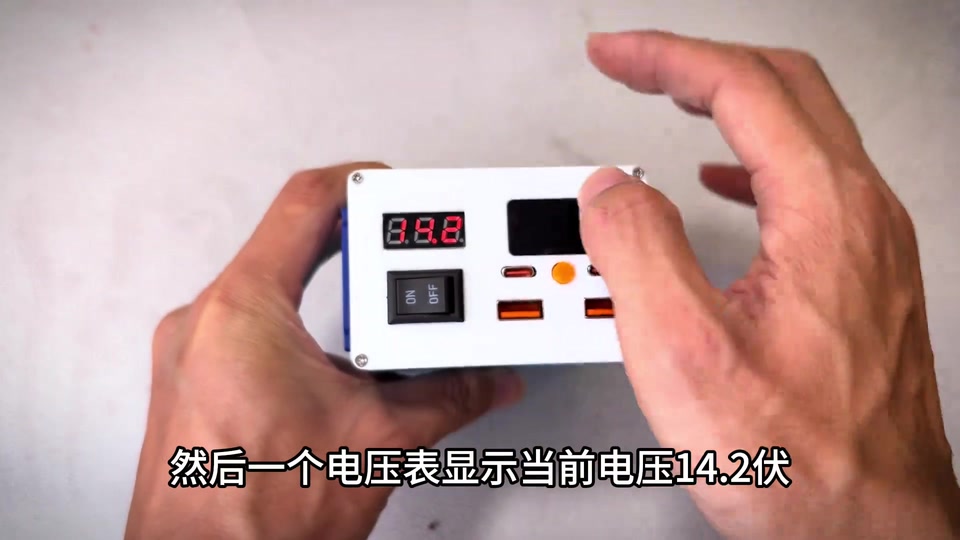

    装外壳拧螺丝;EC5 汽车强启;两 C 口两 A 口充电;电压表 14.2V,显示 22% 电量;动手做一个挺好玩。

    06:06 – 06:28

物料清单

画面读数

博主经验

• 叠焊顺序:先垫紫铜再垫镀镍钢片再点焊 01:22
• 总正负输出用长紫铜 + 两格镍带,承载强启大电流 01:09
• 焊前记号笔标 B 线位置,B1–B3 细线、B+/B- 粗线 02:17
• P+/P- 焊 XT30 便于对接 PD 模块 04:59
• 组好按键无反应先充电激活 05:53
• EC5 焊点要圆润饱满并套热缩 04:47

踩过的坑

• 另一面竖向焊时有两处不相通,接错会短路 02:06
• 首次按下无反应(保护板休眠) 05:53

锂电安全提示

• 正极贴青稞纸绝缘 00:40
• 评论:长期放车上有没有安全问题(未答)
