这么简单就能做大容量充电宝?花20多在家组一个

二三十元 DIY 不虚标快充充电宝:8 节 2000mAh 18650 全并联 16000mAh + 十来块的升压快充模块 + PVC 板外壳

核心是一块带电量数显、支持快充协议的充电宝升压模块(约十来块),配 8 颗 18650(两三块一支)。电芯测内阻、正极贴青稞纸、装一排支架,全部并联(模块是升压的,只需 3.7–4.2V),8×2000mAh=16000mAh;包青稞纸后点焊,正负极再用青稞纸绝缘,测得 3.6–3.7V,在正负极垫片上焊线,接头缠纤维胶带。两根线接到模块上,按开关显示电量。外壳用 PVC 板手工切割(有 3D 打印机更好看),自制拉花锯和小电锯开孔,强力胶固定,做显示屏孔、USB/Type-C 口和小按钮。Type-C 口支持输入输出,充电头功率够会进快充(绿色闪电),USB 口也快充,能给手机撑两三天。

做了什么 · 结果

制作步骤8 步 · 点图跳到原片

1.

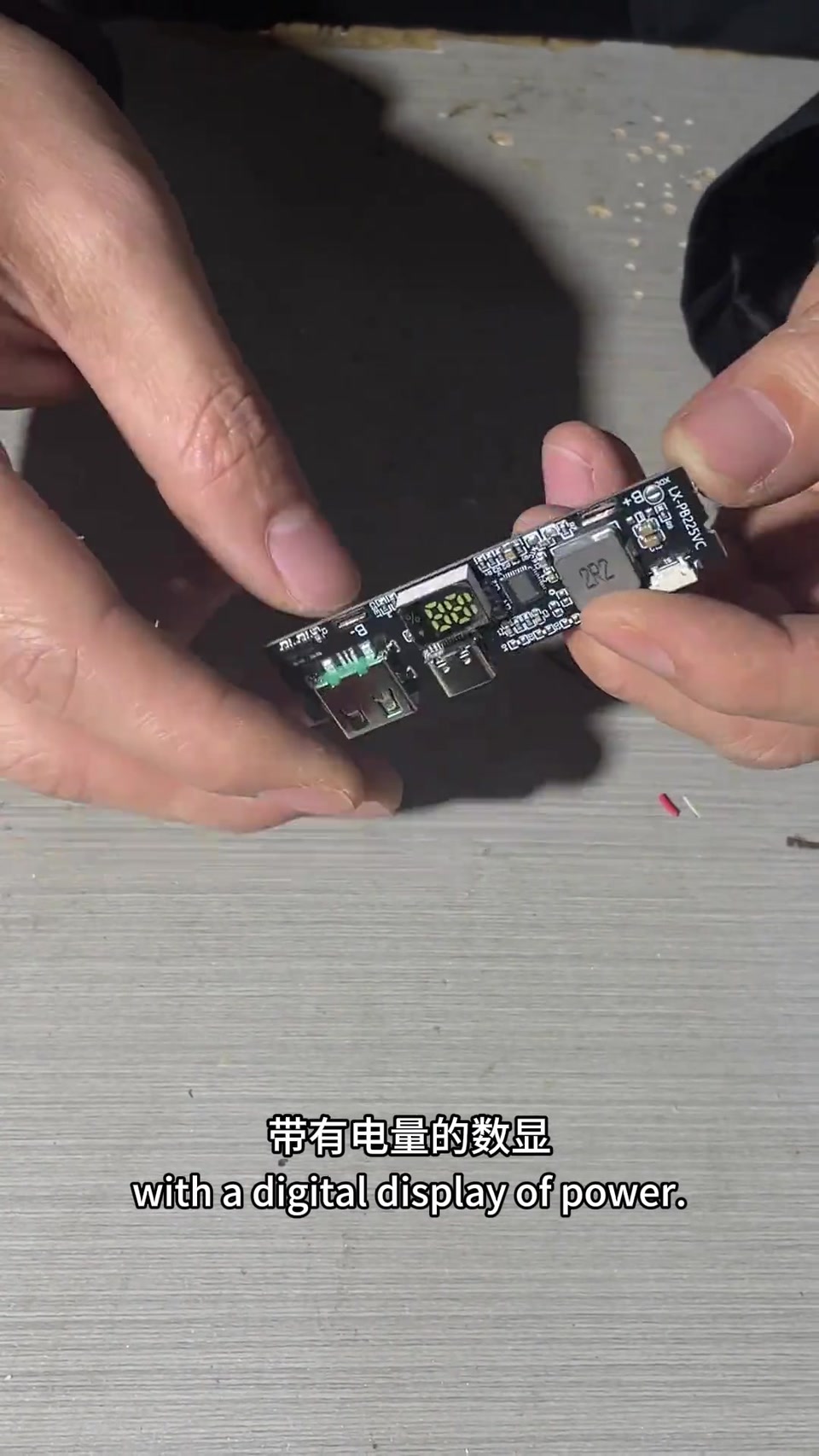

   1. 两大件:充电宝模块 + 8 节 18650

   模块网上约十来块,带电量数显、支持快充;8 颗 18650 约两三块一支;先测内阻。

   00:00 – 00:27
2.

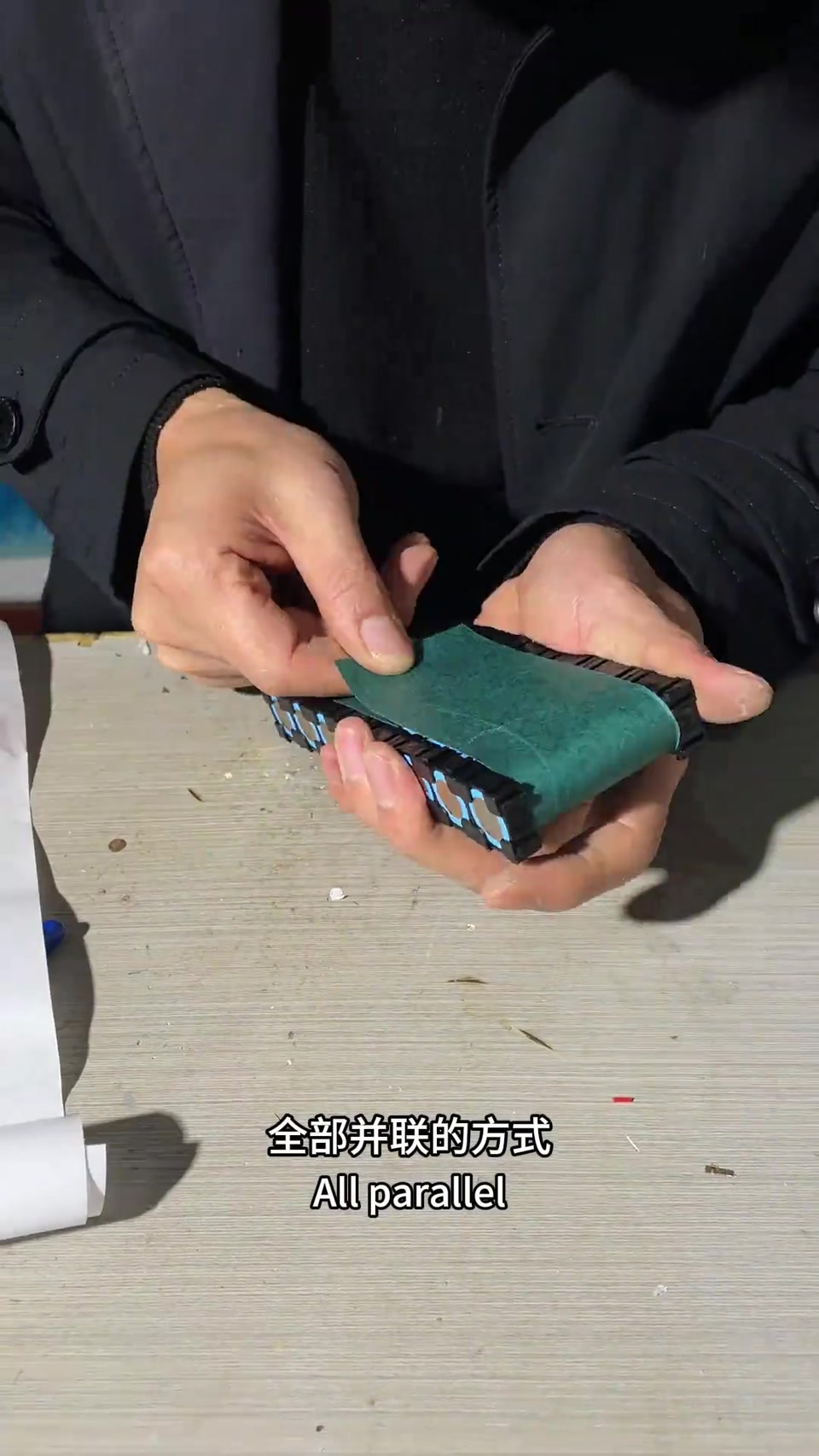

   2. 正极贴青稞纸,装支架,全部并联

   老规矩正极贴青稞纸;一排支架装满;采用全部并联——模块是升压的,3.7 或 4.2V 就够。

   00:20 – 00:41
3.

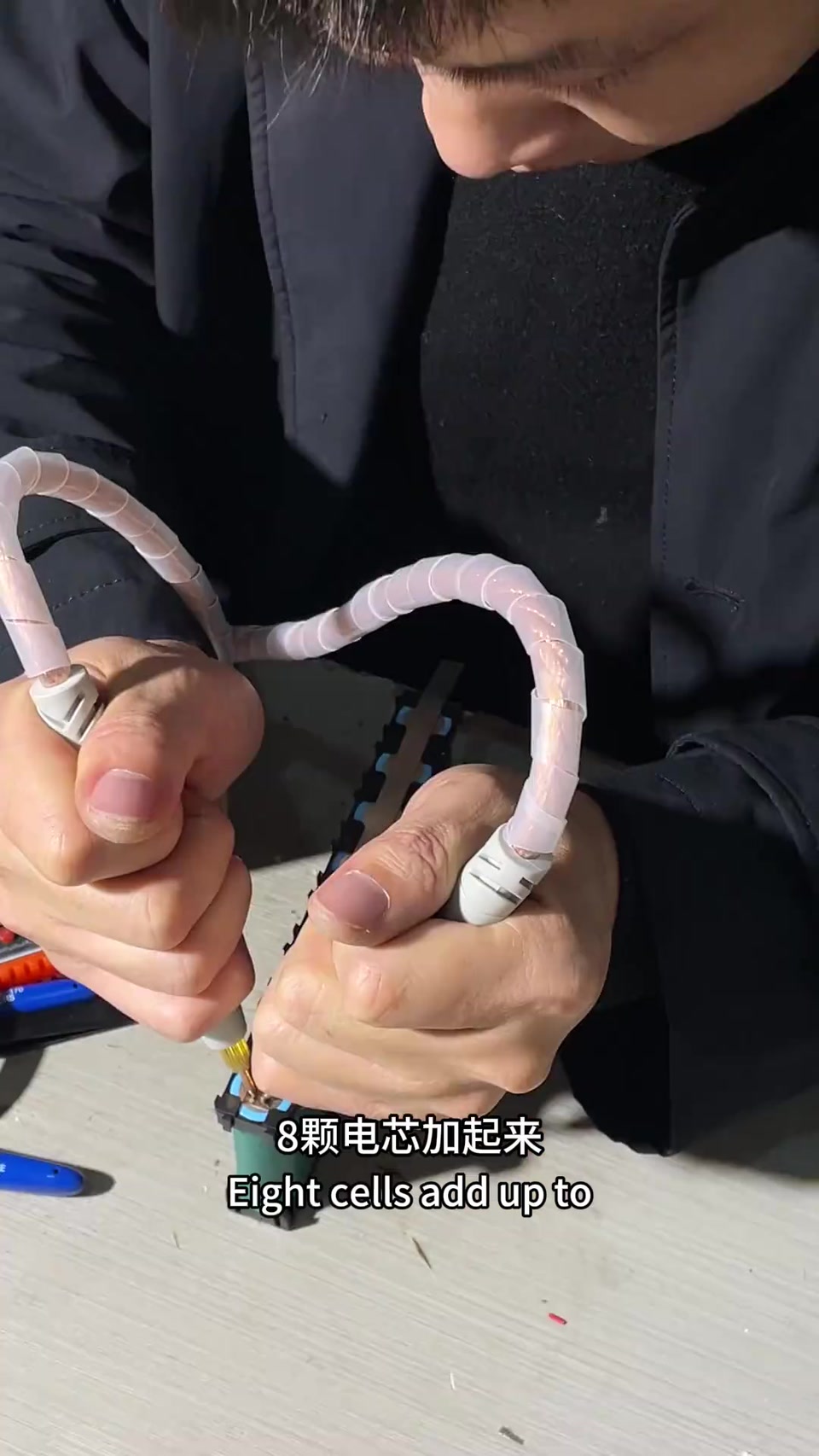

   3. 容量算法:8×2000=16000mAh

   并联提升容量;每颗 2000mAh,8 颗 16000mAh,看着像两三万毫安的充电宝;软包电池的成品体积会小些。

   00:41 – 00:54
4.

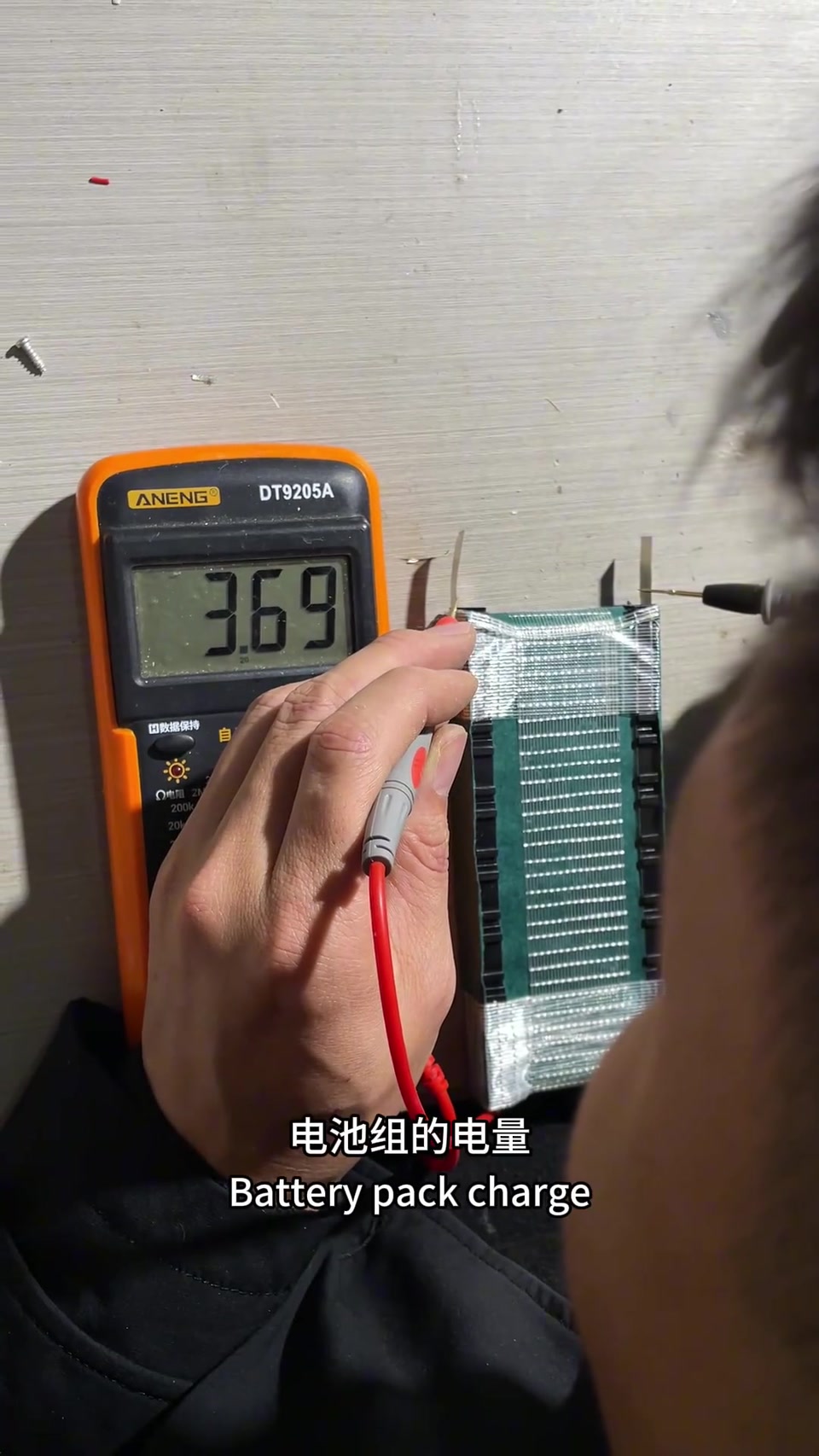

   4. 点焊后正负极青稞纸绝缘,测电压焊线

   充电宝随身带,绝缘要仔细,避免短路;量得 3.6–3.7V;正负极垫片上焊电线,接头缠纤维胶带防拉脱。

   00:54 – 01:21
5.

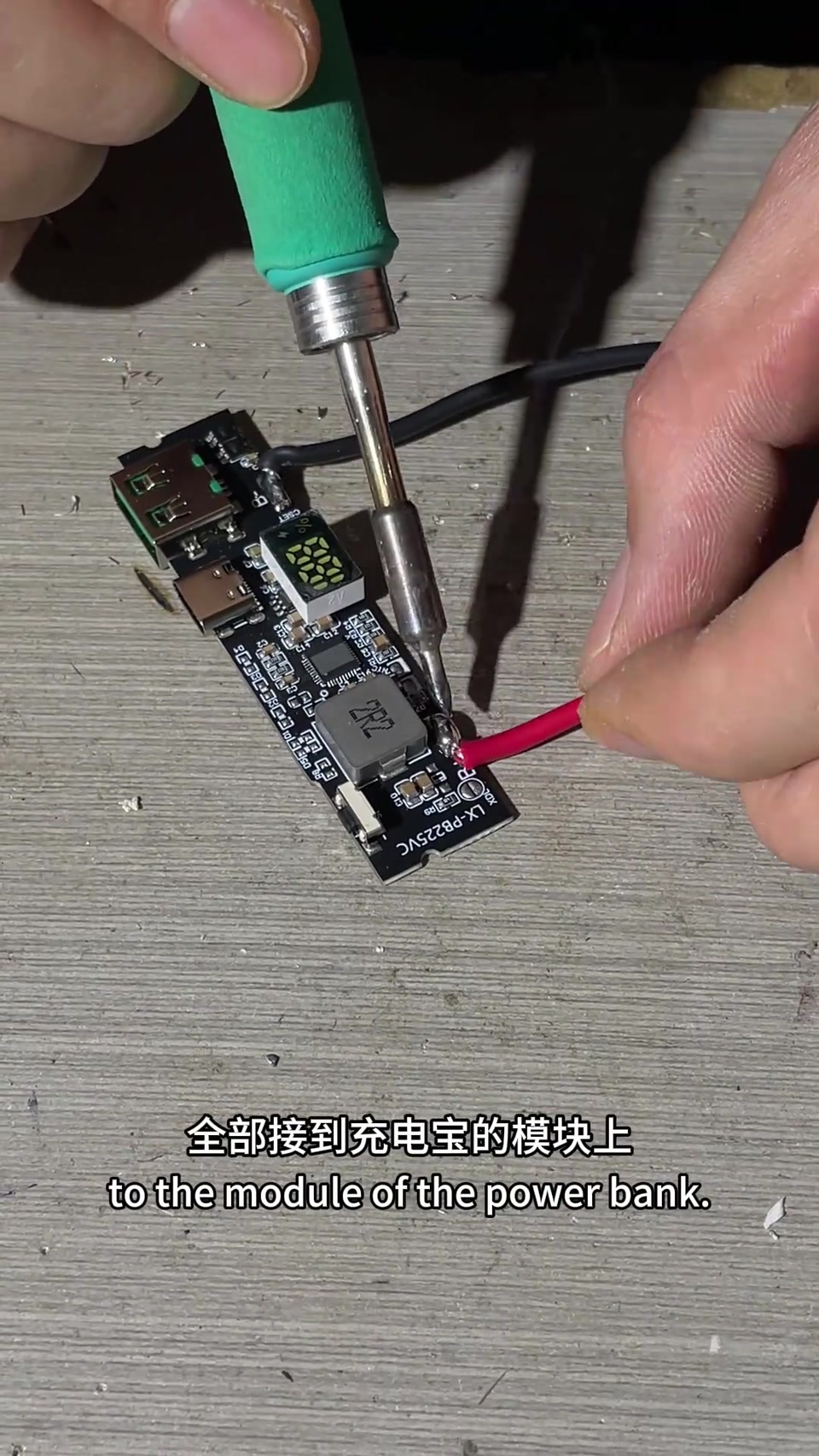

   5. 两根线接模块,按开关看电量

   只有两根线,正负极不接错就行;按开关显示剩余电量。

   01:21 – 01:35
6.

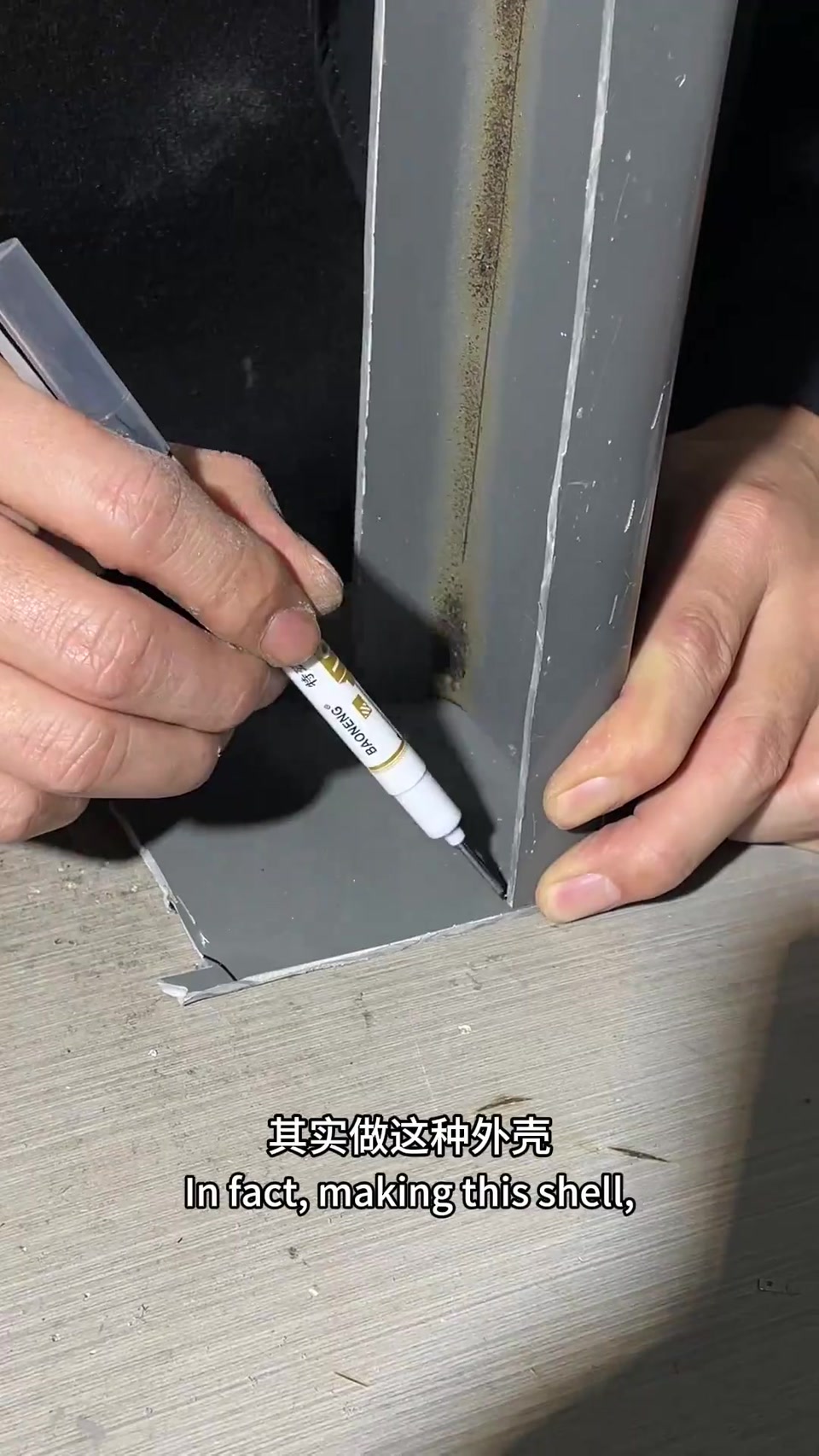

   6. PVC 板做外壳

   有 3D 打印机更好看;自制拉花锯切封盖,强力胶固定;盖子直接切一块。

   01:35 – 02:14
7.

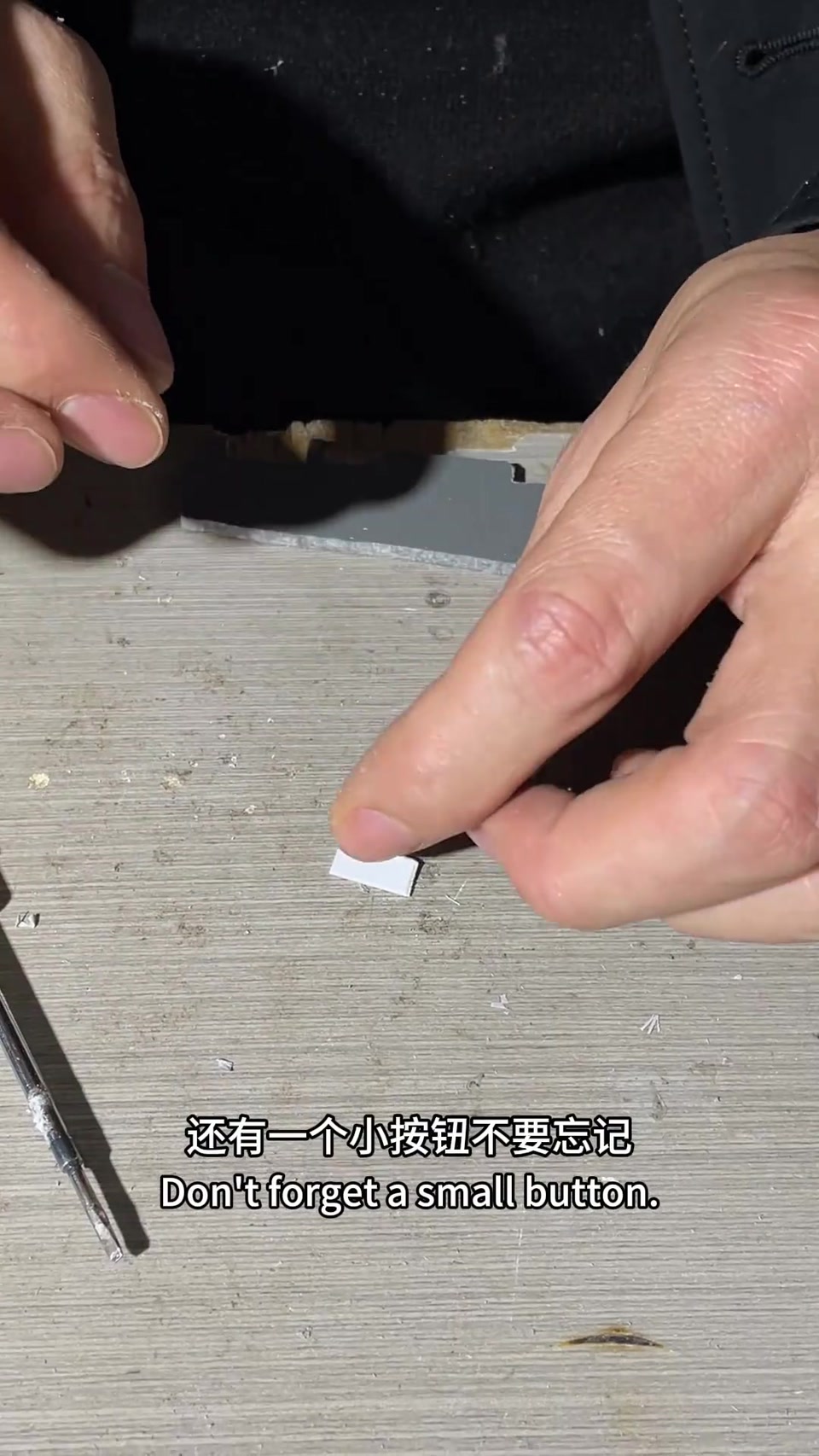

   7. 开显示屏孔、USB/Type-C 口,装模块和按钮

   自制小电锯开屏孔;切 USB 和 Type-C 口位置固定模块;边角料 + 胶水做小按钮;电池组固定进盒,理线,沿边涂胶合盖。

   02:14 – 02:56
8.

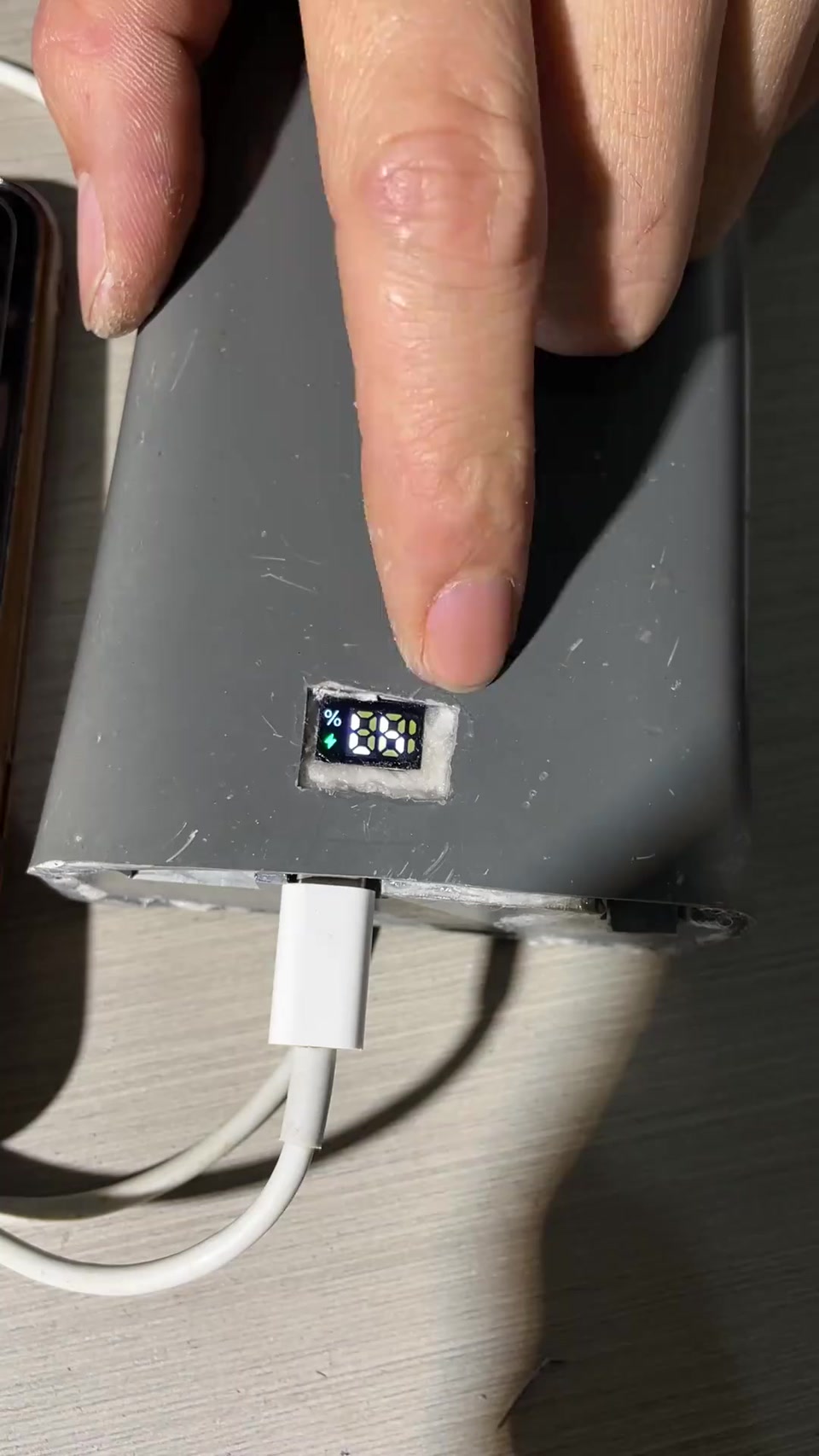

   8. 快充验证

   通用 Type-C 线充电,充电头功率够进快充;Type-C 口支持输入输出;连手机显示绿色闪电即快充激活;USB 口也可快充;出门给手机充两三天没问题。

   02:56 – 03:22

物料清单

画面读数

博主经验

• 模块是升压的,电池全并联只要 3.7–4.2V,并联提容量 00:35
• 接线只有两根,正负极别接错就行 01:35
• 外壳自由发挥,会木工或有 3D 打印机更好看 01:43

踩过的坑

• 看着像两三万毫安的充电宝其实是 16000mAh(成品用软包体积更小) 00:48

锂电安全提示

• 充电宝随身带,正负极和整体绝缘要做仔细,锂电池尽量避免短路 00:58
