7.4伏胶棒小风扇的教程，风速可调节

胶棒小风扇教程:36g 空胶棒开缺口做壳,两节 16340 串联用阿威兹 U3 加强版(自动模式)点焊镍片、焊红黑线,电位器调速 + 开关,热熔胶固定,一次只能充一节电池

用一支用完的 36g 罗弗固体胶棒做可调速小风扇。老方法熔断胶棒中的螺柱,加热小刀在胶棒头部开两个相对缺口;加热铁丝在盖上开大洞,翻转后再开两个缺口。拿两节 16340 锂电池(UltraFire 标 3200mAh)和阿威兹官方赠送的 U3 加强版点焊机,开机调自动模式(主体还能当充电宝);串联:一正一负摆放,镍片放上点焊,很牢固;翻面,两根电线端头缠一小段镍片后焊到电池另一面,红正黑负。没有点焊机可放导电片用电工胶布缠线。风扇马达 + 开关,加一个阻值较小的电位器调风速:弯曲电位器一侧针脚接马达另一线;红线接开关,黑线接电位器中间针脚;热熔胶固定电线;电池组由并排折成竖直放进胶棒,马达也放进,盖上;热熔胶固定电位器和开关,胶布缠线,装扇叶。完成,电位器可调速;充电要拆开,一次只能充一节。评论最高赞(45)提醒「谁教你这么点焊的,没压紧炸管就老实了」(博主赞过);建议直接电烙铁接线、加 TP4056 充电、用试管做壳、换发烧马达。

做了什么 · 结果

制作步骤6 步 · 点图跳到原片

1.

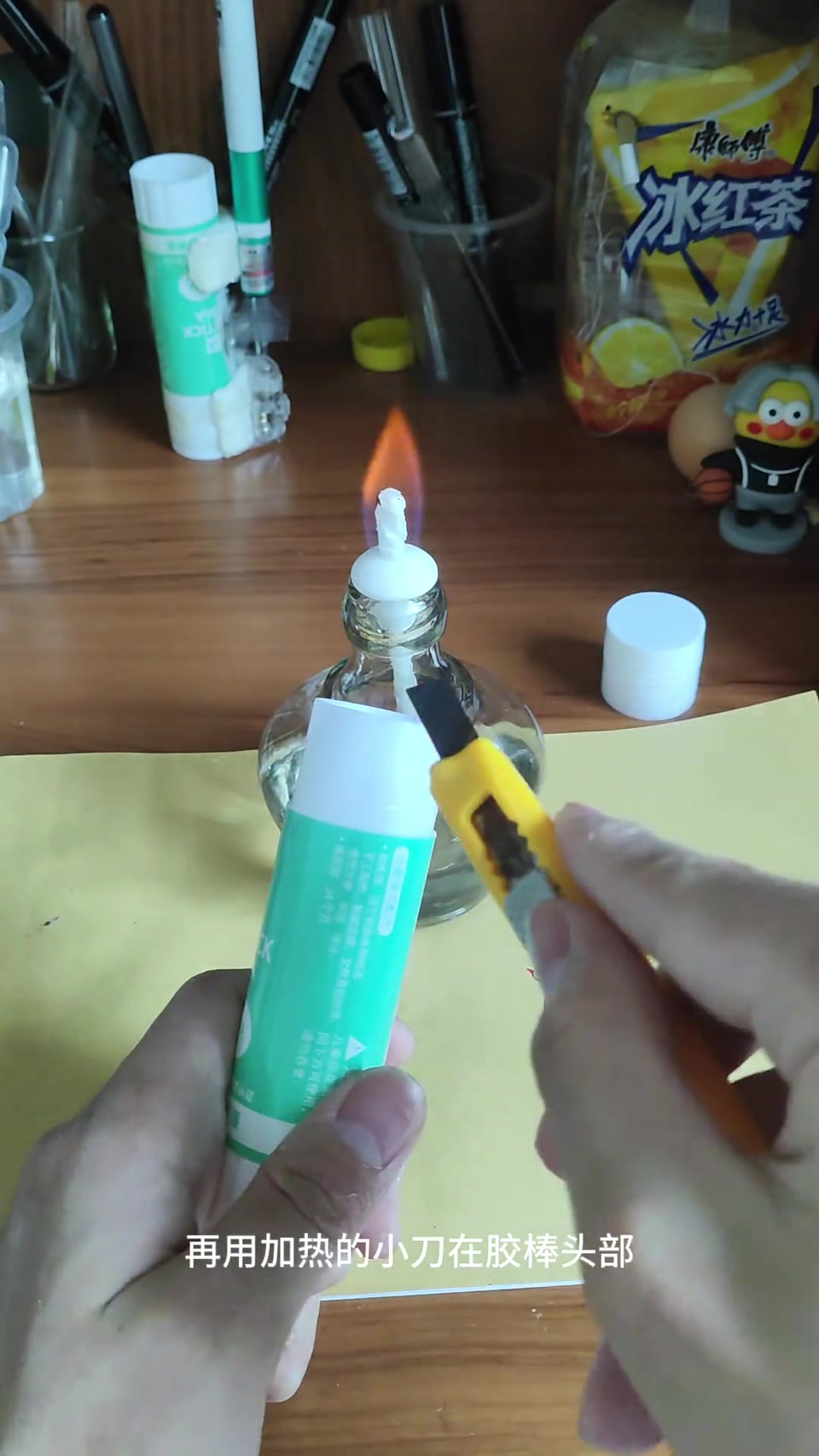

   1. 胶棒壳加工:熔螺柱、开缺口、盖开洞

   用完的 36g 胶棒,老方法熔断螺柱;加热小刀头部开两个相对缺口;加热铁丝在盖上开大洞,翻转再开两个缺口。

   00:00 – 00:24
2.

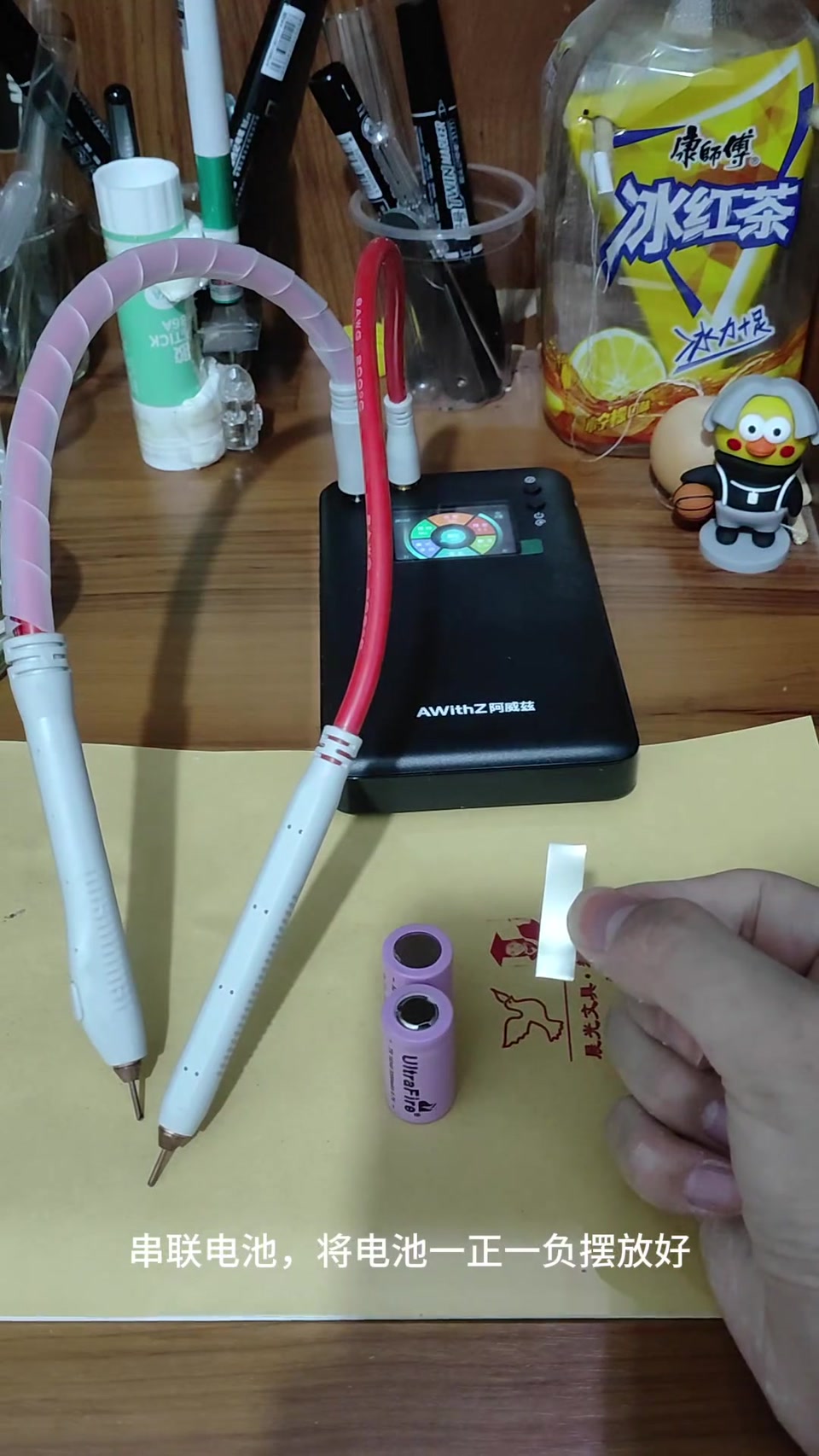

   2. 两节 16340 串联,U3 自动模式点焊镍片

   两节 16340 + 阿威兹官方赠 U3 加强版;自动模式;主体还能当充电宝;一正一负摆放镍片放上点焊,很牢固。

   00:25 – 00:53
3.

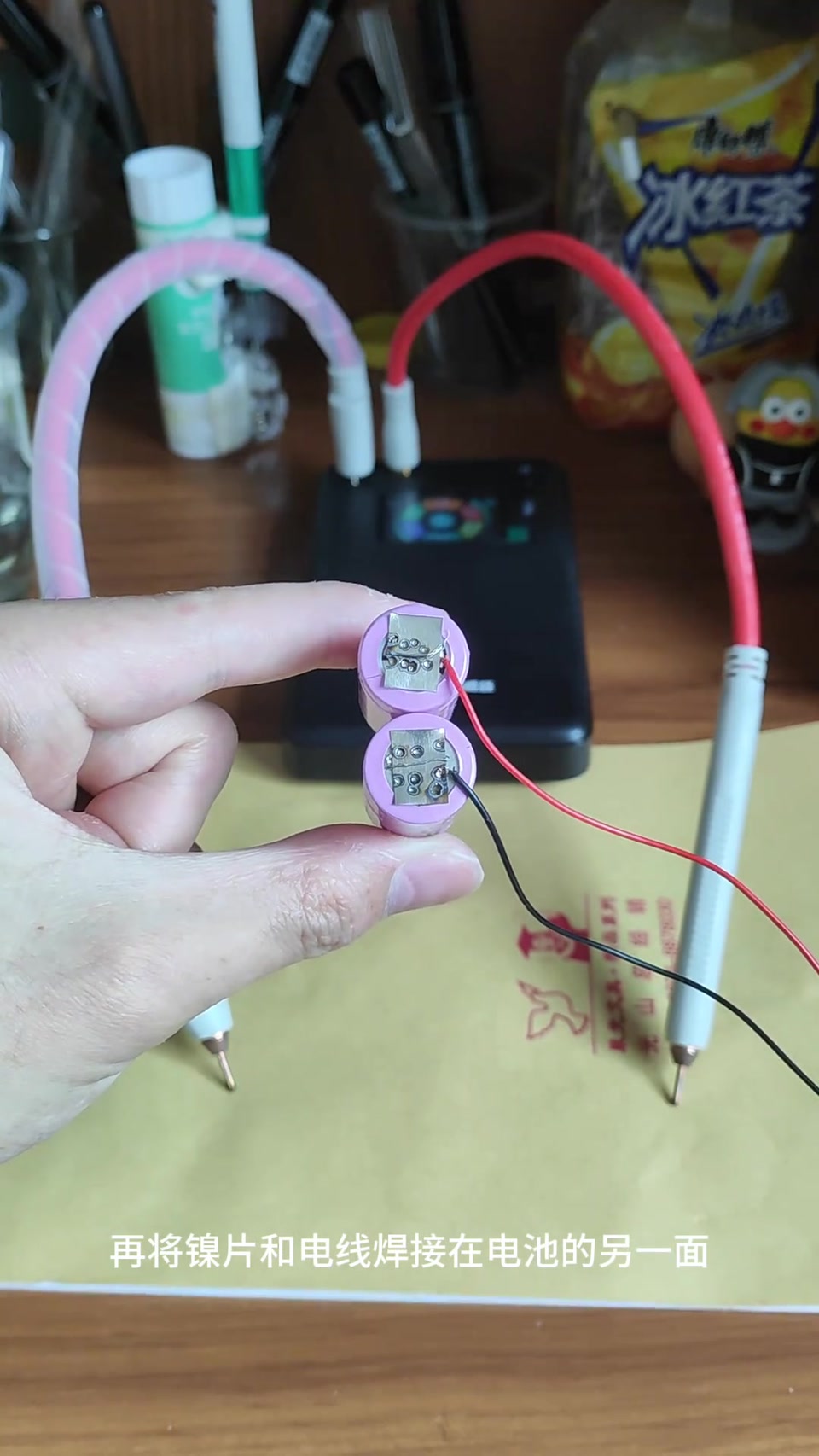

   3. 翻面焊红黑线;无点焊机替代法

   翻面;电线端缠一小段镍片焊到另一面;红正黑负;没有点焊机可放导电片用电工胶布缠线。

   00:54 – 01:17
4.

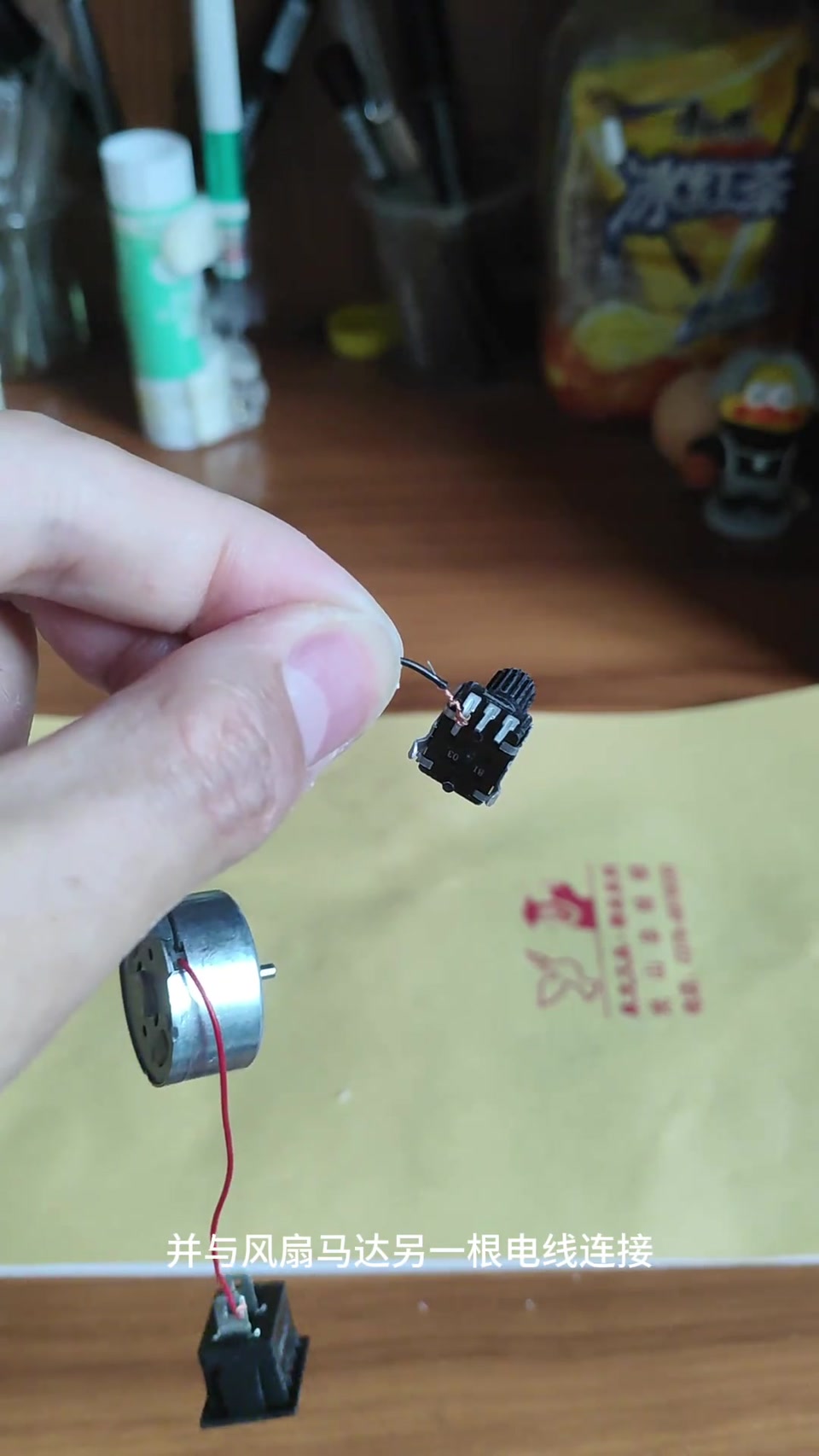

   4. 马达 + 开关 + 电位器调速接线

   风扇马达和开关连接;阻值较小的电位器调速,弯一侧针脚接马达另一线;红线接开关,黑线接电位器中间针脚;热熔胶固定。

   01:17 – 01:41
5.

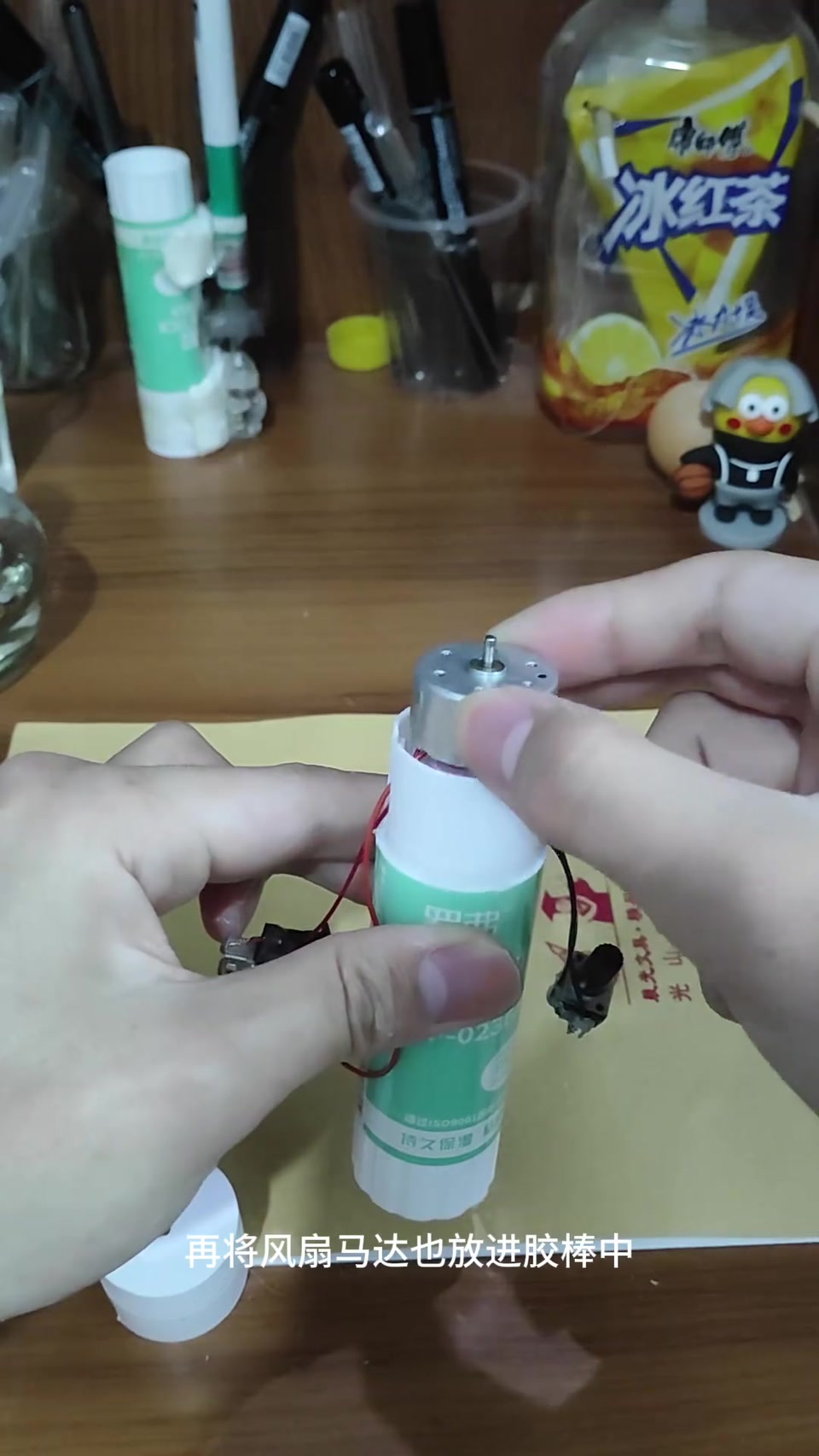

   5. 装入胶棒,固定,装扇叶

   电池组由并排折成竖直放进胶棒;马达放进,盖上;热熔胶固定电位器开关,胶布缠线;装扇叶。

   01:41 – 02:09
6.

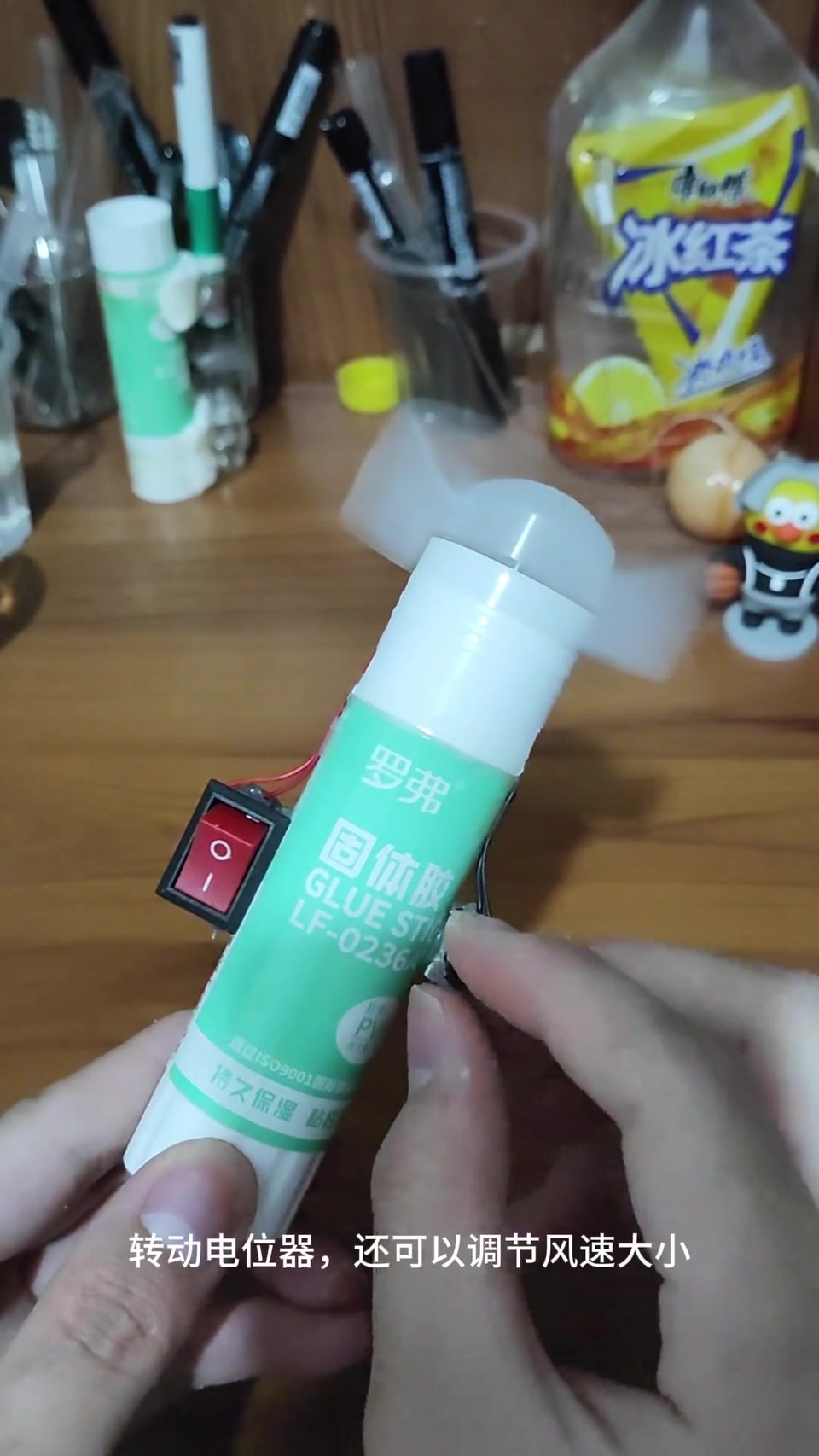

   6. 完成、调速;充电需拆开逐节充

   做好启动,电位器调风速;充电时拆开,一次只能充一节。

   02:09 – 02:23

物料清单

博主经验

• 电线端先缠一小段镍片再点焊到电池 00:58
• 没点焊机可用导电片 + 电工胶布缠线 01:07
• 小阻值电位器接马达一线做调速 01:21

踩过的坑

• 评论最高赞:点焊没压紧,有炸管风险(博主赞过)
• 无充电电路,充电要拆开逐节充 02:18

锂电安全提示

• 点焊时压紧焊针,焊不牢或打火有风险(评论)
• 加热小刀/铁丝开孔注意烫伤 00:10
