万能磁吸底座制作教程——保姆级DIY
作品说明
创客周先森万能磁吸底座保姆级教程(3325 赞):电池 + 盒子 + 充电保护板 + DC 模块 + 磁吸母头;闲置塑料盒放三块 18650,点焊机并联「咔咔一顿点」,挖孔引 Type-C,焊充电板输出→DC 模块输入,保护板电池口与 DC 输出,验证充电,打胶,盖上定位打孔居中插磁吸母头焊正负极;想配啥灯配啥灯
很多老铁要看万能磁吸底座教程,这期盘它。主要材料:电池、盒子、充电保护板、DC 模块、磁吸母头;盒子可用木盒铁盒甚至砖头,按盒子大小选电池数量;我选闲置塑料盒(评论:牙线盒)刚好放三块电池(评论:三星电池)。先用点焊机将电池并联,没啥讲究咔咔一顿点,瞅瞅齐不齐整就完了;三块刚好塞进去相当完美。挖孔引出充电保护板 Type-C 接口;焊充电板输出线缆、DC 模块输入线缆、保护板电池接口和 DC 模块输出线缆;最后连接电池,验证充电没问题;电池、保护板、DC 模块装入盒打胶固定;盖子定位打孔尽量居中更美观;磁吸母头插入孔焊正负极线;搞定,收工试一下充电,完美;这万能磁吸底座多香,想配啥配啥,想用哪个灯用哪个灯。评论 157:为什么几块钱 18650 充放电模块灯一直亮(4);DC 模块输出多少;为什么 4056 是双层的/两块输入板(博主:眼神好);三星电池奢侈(朋友给的);3D 打印底座更完美。
做了什么 · 结果
| 目标 | 万能磁吸底座(磁吸灯供电底座) |
| 对象 | 3×18650 并联 + 充电保护板(4056 类)+ DC 模块 + 磁吸母头 |
| 结果 | 充电正常,可接任意磁吸灯 · 视频中已验证: 68–70s 验证充电;90–96s 收工试灯 |
制作步骤5 步 · 点图跳到原片

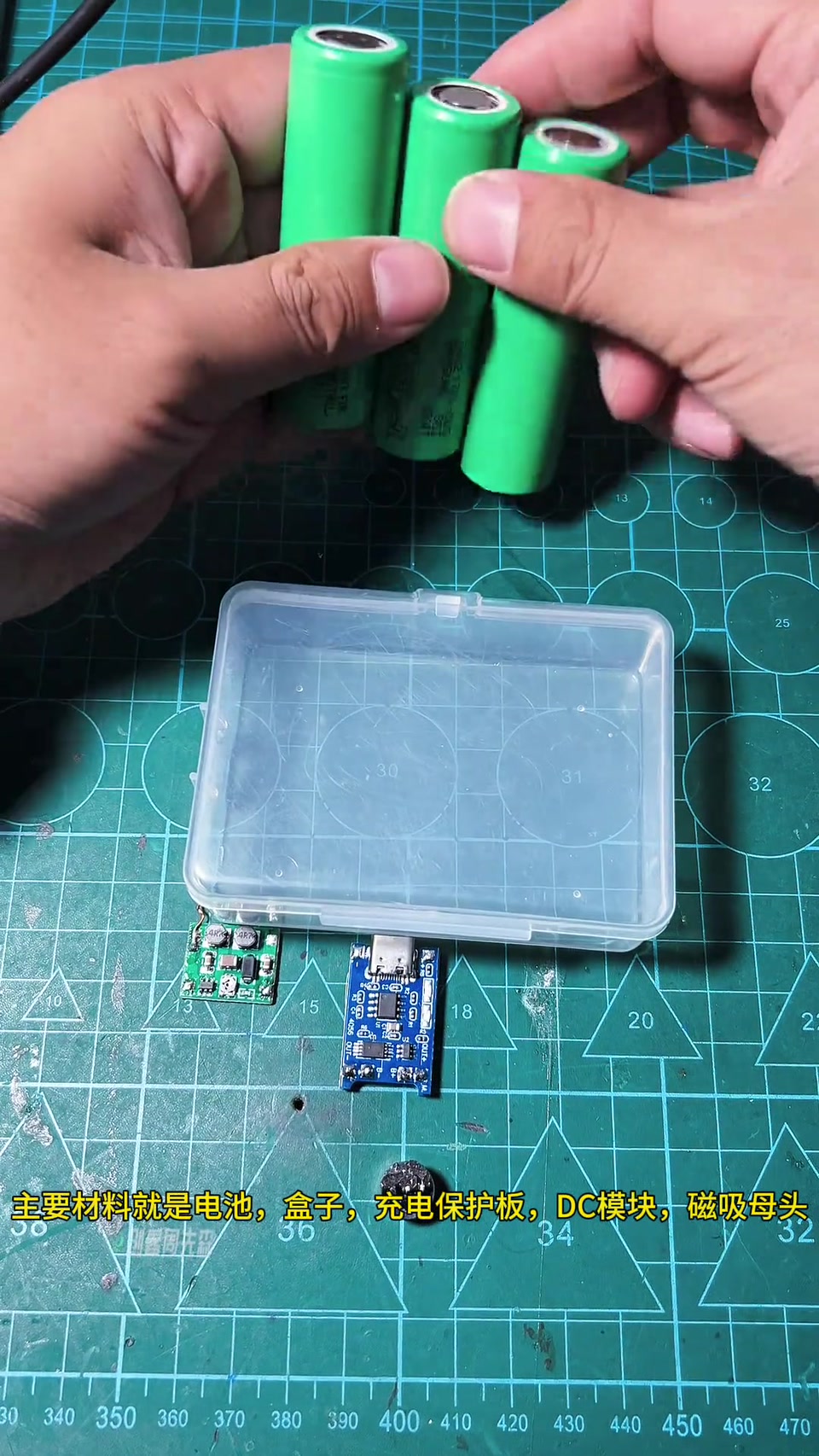

1. 材料:电池、盒子、充电保护板、DC 模块、磁吸母头主要材料五样;盒子可木盒铁盒甚至砖头;按盒子大小选电池数量。
00:00 – 00:22

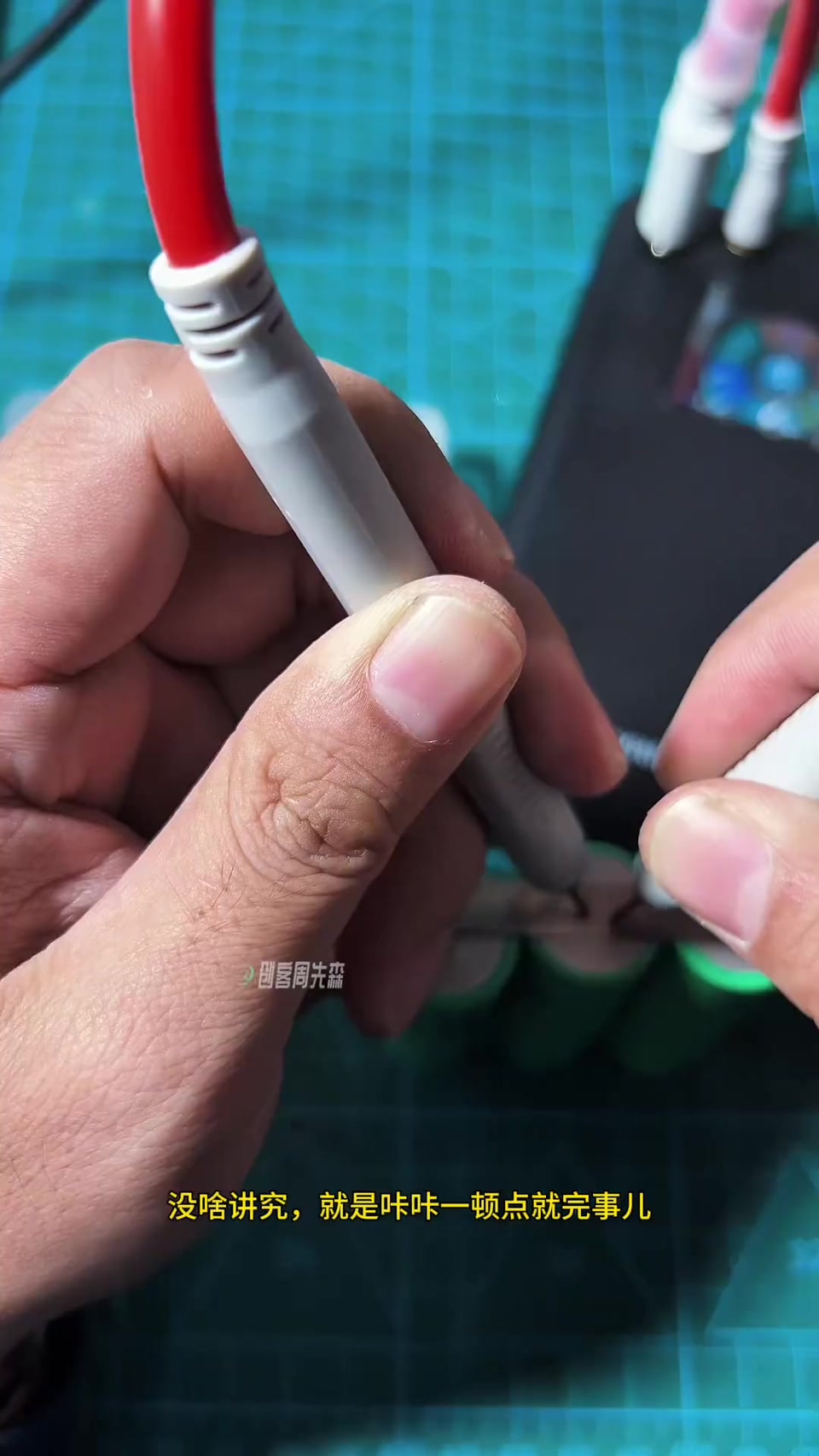

2. 塑料盒放三块电池;点焊机并联「咔咔一顿点」闲置塑料盒刚好放三块;点焊机并联,没啥讲究咔咔一顿点,瞅齐不齐整;三块塞进去相当完美。
00:22 – 00:49

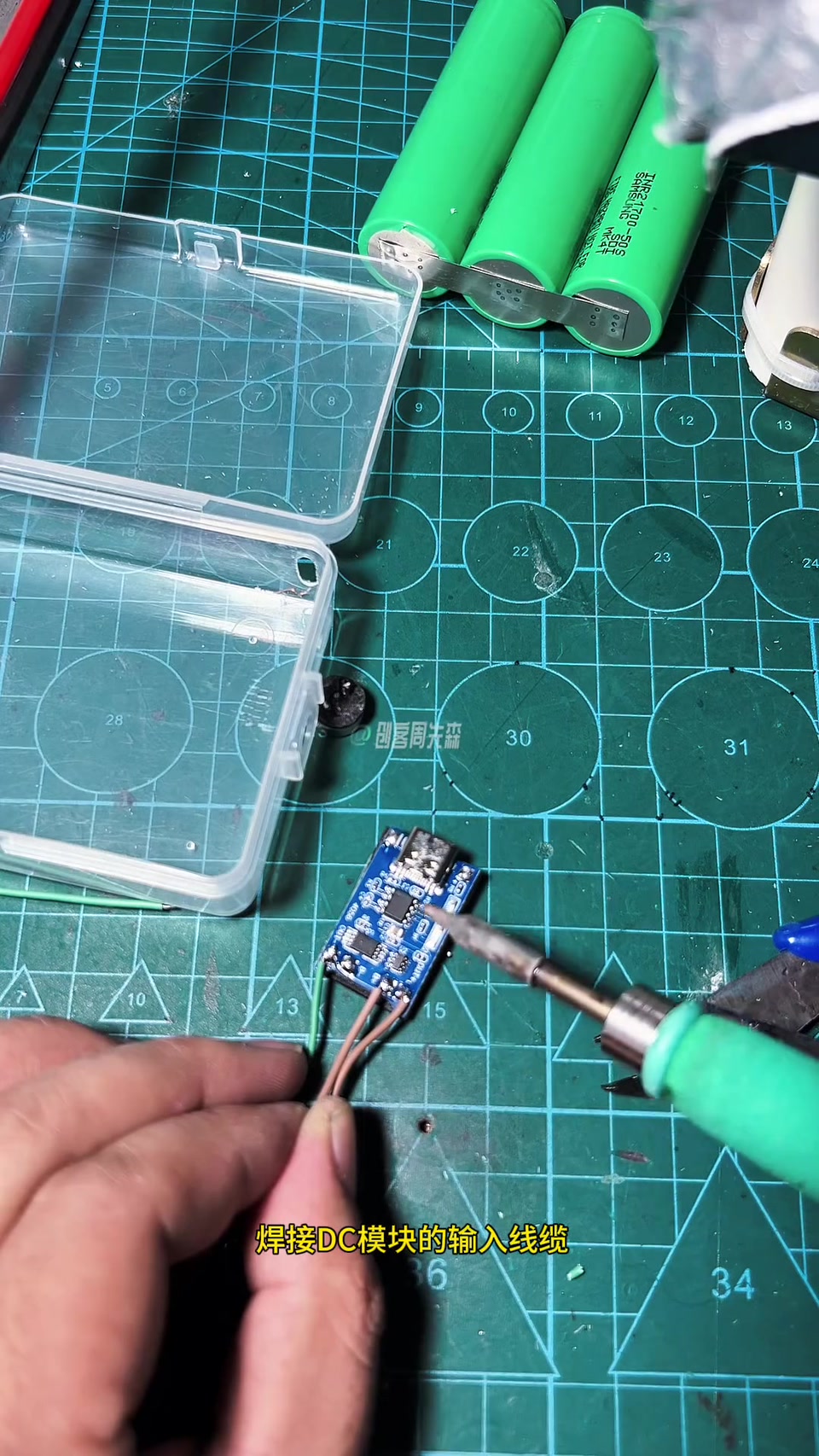

3. 挖孔引 Type-C;焊充电板输出→DC 输入;保护板电池口与 DC 输出;验证充电挖孔引出充电保护板 Type-C;焊充电板输出线缆、DC 模块输入线缆;焊保护板电池接口和 DC 模块输出线缆;连接电池验证充电没问题。
00:49 – 01:10

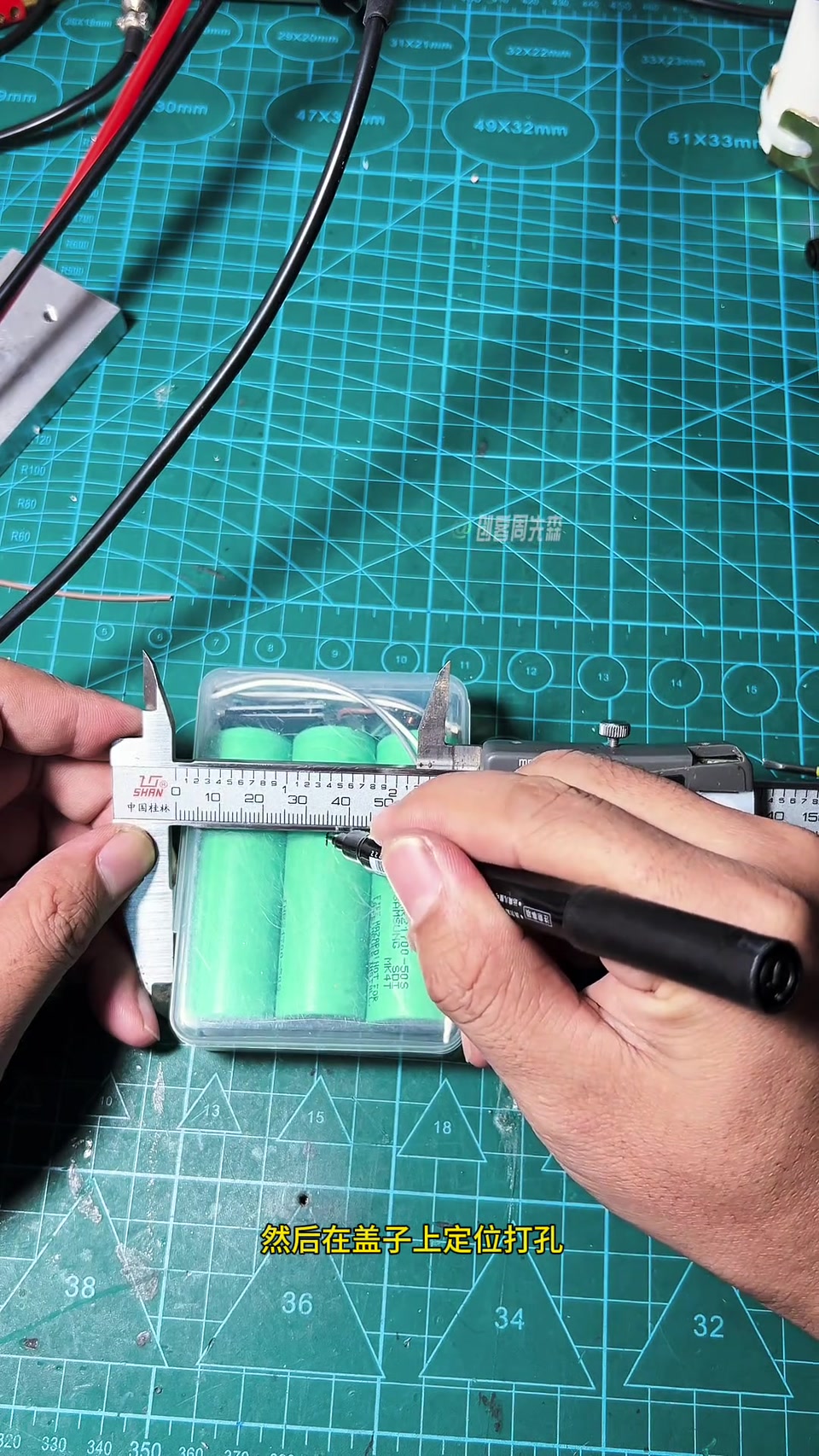

4. 装盒打胶;盖子居中打孔;磁吸母头焊正负极电池、保护板、DC 模块装入盒并打胶固定;盖子定位打孔尽量居中更美观;磁吸母头插入孔焊正负极线。
01:10 – 01:30

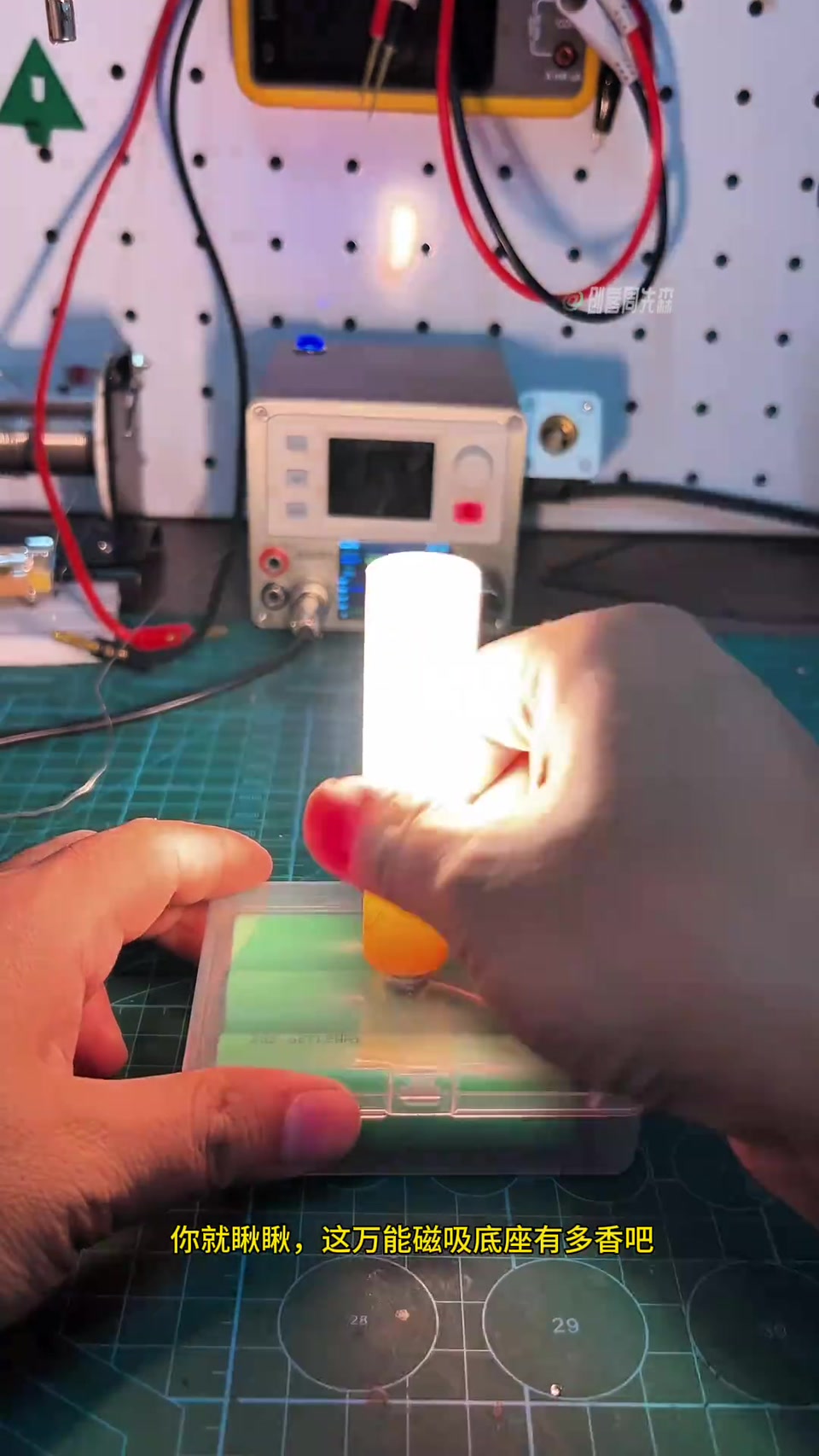

5. 收工试充电,想配啥灯配啥灯收工试充电完美;万能磁吸底座多香,想配啥配啥想用哪个灯用哪个灯;别犹豫搞起来。
01:30 – 01:58
物料清单
| 18650 电芯 ×3 | 三星(评论) · 1S3P |
| 闲置塑料盒 ×1 | 外壳 |
| 充电保护板(Type-C) ×1 | 4056 类 · 充电保护 |
| DC 模块 ×1 | 升压输出 |
| 磁吸母头 ×1 | 磁吸接口 |
| 点焊机(U3pro) ×1 | 并联 |
| 胶(打胶固定) | 固定 |
博主经验
- 按盒子大小定电池数量,盒子随意(木/铁/砖) 00:09
- 盖子孔位居中更美观 01:15
- 先验证充电再装盒打胶 01:01
踩过的坑
- 评论:廉价充放电模块指示灯常亮问题
