用18650电池，自制搭电宝，虽然只有2c电池，抖音商城20多块钱薅的，diy汽车应急电源，用买来的的蓝牙音箱壳子改造一个汽车强启
作品说明
搭电宝下集:三层镍片垫片焊完几乎没耗电;接 4S 保护板 + 均衡板(总正/正1/正2/正4/总负),14.5V 低压充电,面板满电、USB 慢充、Type-C 充电正常;主正主负换更粗线,电工胶布捆绑绝缘装壳
整组焊完,上面焊了三层垫片非常结实;看电量几乎没耗,估计能焊很多组,非常方便实用。接保护板:总正接正 1、正 2、正 4、总负,线短延长一下;总正套红色其他黄色,垫芯初步固定;尖锐突出处裁掉;先固定再接线否则不好固定。保护板和均衡板接完,14.5V 可低压充电;按开关显示满电,灯挺亮;USB 给手机充电 29% 正常但是非常慢的慢充;Type-C 充电显示正常,最后一个灯闪表示微微不满。主正主负大粗线实际不粗,换成比原厂粗一大圈的线。所有主线接完整理好,没热缩管用电工胶布捆,触点位置滚两圈;放回原壳正好,主正极重点绝缘防短路。评论:汽车启动 200–600A,3 并 18650 最多 60–90A,电流够了镀镍钢带分分钟烧断(博主:直播间薅的电芯达到 2C 就不错);直接取电不过保护板有没有影响(博主:放电不过板子);铜带厚度电池倍率都不够太危险;问点焊机哪买(橱窗);建议留水印防搬运;第三集测容量。
做了什么 · 结果
| 目标 | 搭电宝下集:接保护板/均衡板、主线、装壳 |
| 对象 | 3P4S 电池组 + 4S 保护板 + 均衡板 + 音箱壳面板 |
| 结果 | 面板满电,USB/Type-C 充电正常,装壳 · 视频中已验证: 109–151s 面板显示、USB 29% 充电、Type-C 充电正常 |
制作步骤7 步 · 点图跳到原片

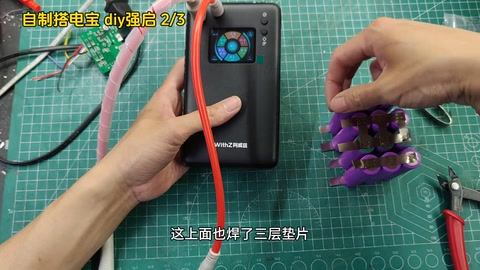

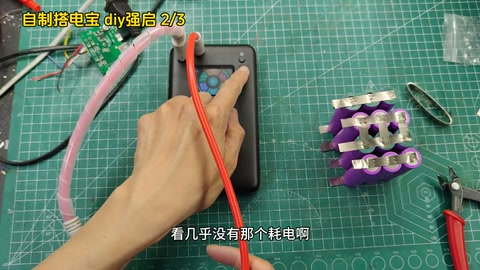

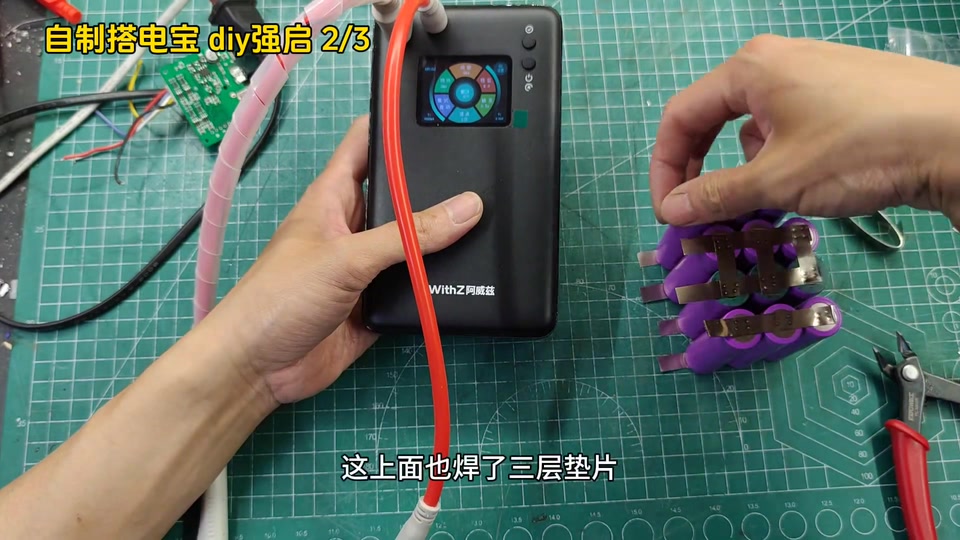

1. 三层垫片焊完,几乎没耗电焊的嘎嘎结实;整组焊完,焊了三层垫片非常结实;电量几乎没耗,估计能焊很多组。
00:01 – 00:29

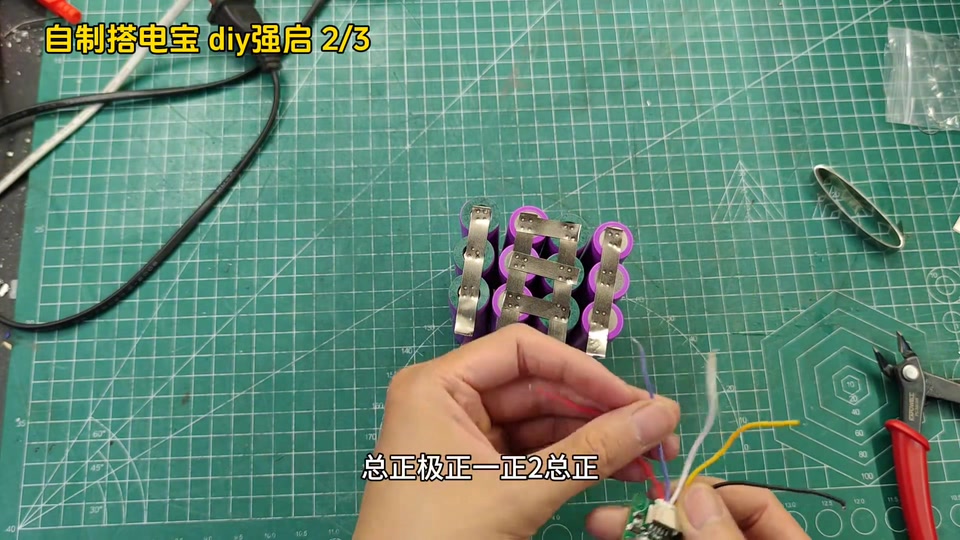

2. 接保护板:总正/正1/正2/正4/总负,延长线总正极、正 1、正 2、正 4、总负接线位置;线有点短延长一下。
00:30 – 00:56

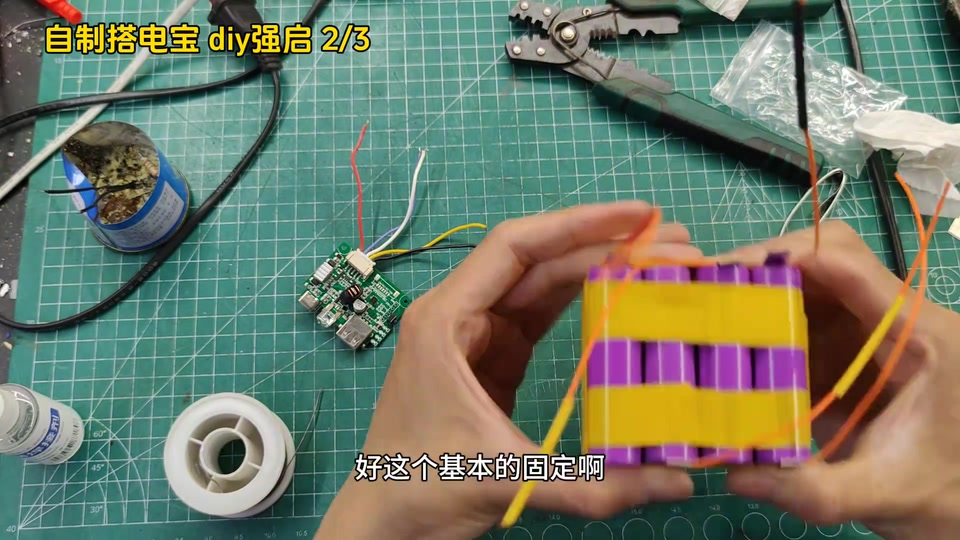

3. 红黄套管、垫芯固定、裁尖锐处、先固定再接线总正套红色其他黄色;垫芯初步固定;尖锐突出处裁掉;基本固定后再接线,不然接完不好固定。
01:07 – 01:37

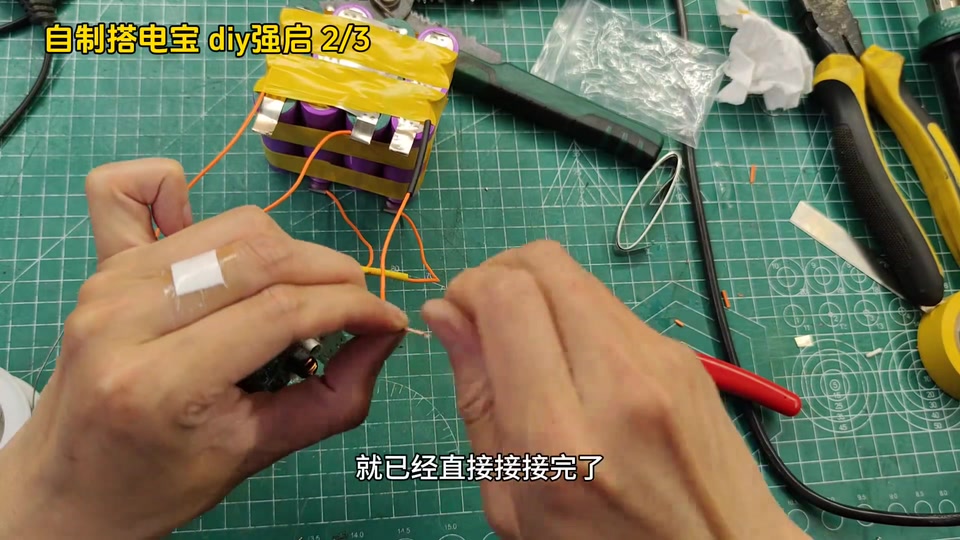

4. 保护板 + 均衡板接完,14.5V 低压充电总正、正 1…最后总负接上;保护板和均衡板接完;14.5V 可以低压充电。
01:38 – 02:03

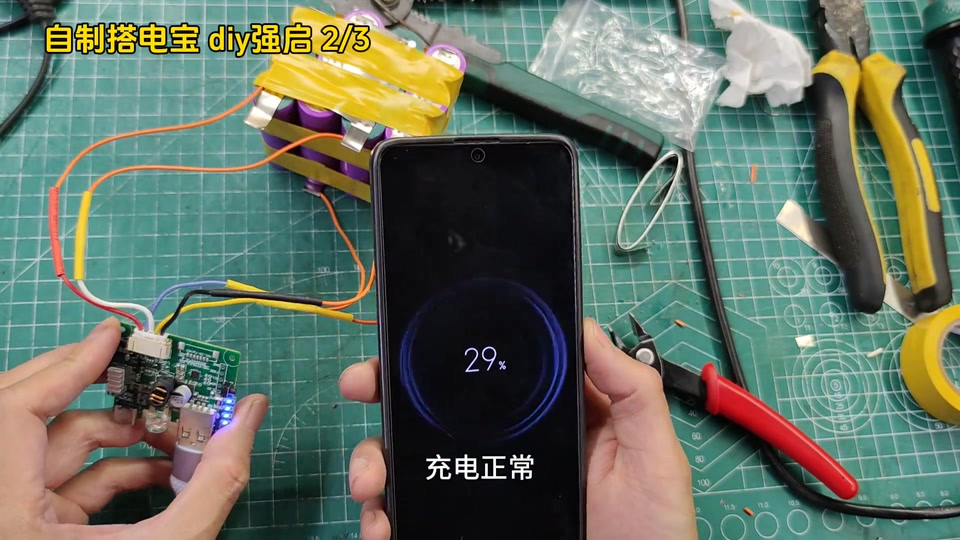

5. 面板测试:满电、灯亮、USB 慢充、Type-C 正常按开关显示满电,长按灯挺亮;USB 给手机充电 29% 功能完好但非常慢的慢充;Type-C 充电正常,末灯闪表示微不满。
02:03 – 02:31

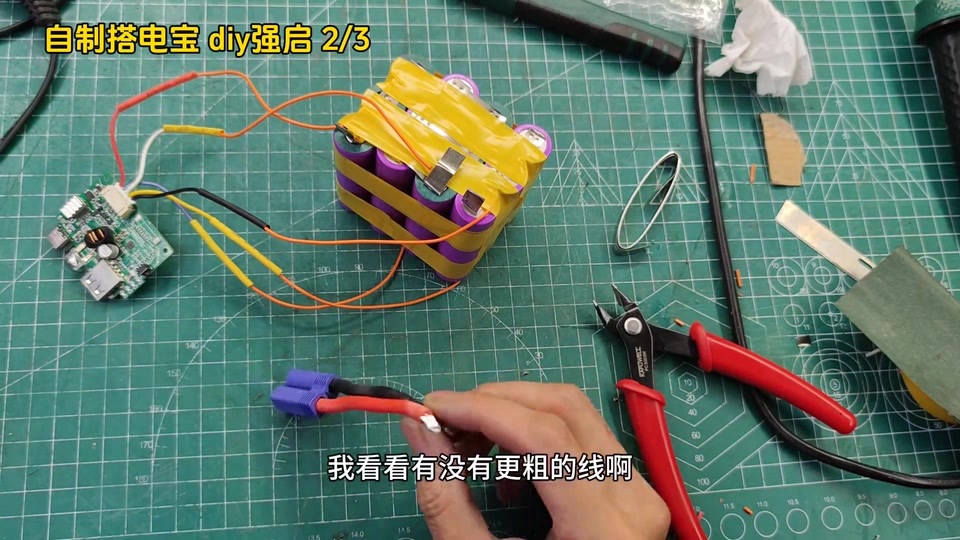

6. 主正主负换更粗线主正主负大粗线实际不粗;换比原厂粗一大圈的线。
02:31 – 02:54

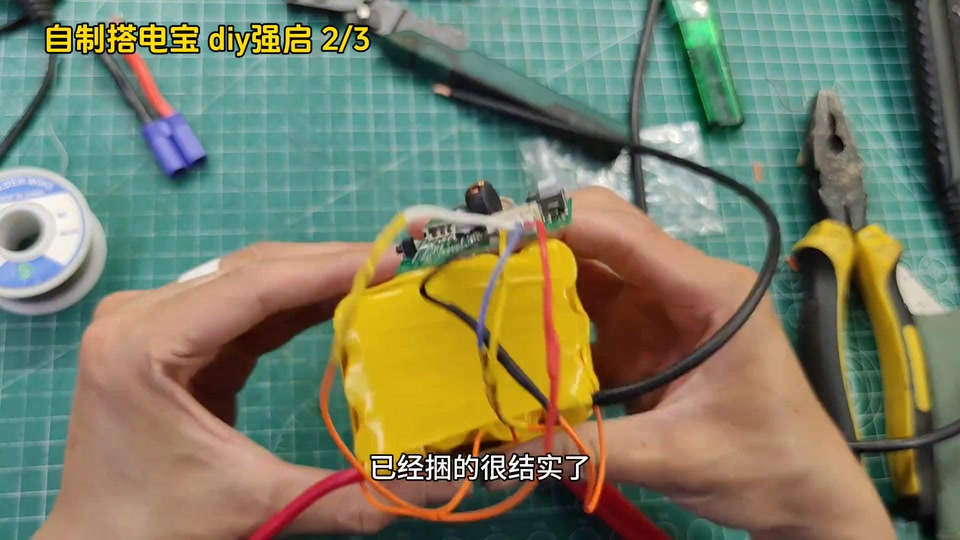

7. 电工胶布捆绑绝缘,装壳,主正极重点绝缘主线接完整理;没热缩管用电工胶布捆,触点滚两圈;捆得结实;放回原壳正好;主正极重点绝缘防短路;下一步改造。
03:01 – 03:36
物料清单
| 3P4S 电池组(上集) ×1 | 主体 |
| 4S 保护板 + 均衡板 ×1 | 充电保护均衡 |
| 红/黄套管、垫芯 | 标识固定 |
| 粗电线(主正主负) | 比原厂粗一圈 · 大电流 |
| 电工胶布 | 绝缘捆绑 |
| 音箱壳面板(开关/灯/USB/Type-C) ×1 | 外壳功能 |
画面读数
| 接板后电压 | 14.5 V 01:49 |
| 手机充电电量 | 29 % 02:03 |
博主经验
- 先固定电池组再接线,不然接完不好固定 01:27
- 总正套红色其他黄色,便于辨识 01:07
- 尖锐突出处裁掉防刺破绝缘 01:20
- 主正极处重点绝缘防短路 03:23
踩过的坑
- 保护板线短需延长;原厂主线不够粗 00:41
- USB 输出是非常慢的慢充 02:03
- 评论:3 并 18650 最多 60–90A,启动需 200–600A,镀镍钢带会烧断;放电不过保护板
锂电安全提示
- 放电直接取电不经保护板,启动大电流时镍带/电芯倍率不足有烧断风险(评论,博主承认电芯仅 2C)
- 评论:新手记得带手套
