自制搭电宝，diy汽车应急电源，用买来的的蓝牙音箱壳子改造一个汽车强启

蓝牙音箱壳改汽车搭电宝(上集):12 颗 2500mAh 电芯 3 并 4 串,阿威兹点焊机自动挡 0.5 秒点焊,负极壳贴绝缘纸防短路,焊完 16.01V;铅酸内阻仪测 12.6mΩ/CCA 264;三层镍片也能焊透,「100 多块买一个比自己做实在」

用抖音上薅的太阳能蓝牙音箱壳子做汽车强启电源。电芯也是抖音商城薅的,容量都在 2500 左右;配一块 Type-C 5V 输入的充电板。之前用微波炉变压器做过点焊机,很费劲效果也不好;又薅到阿威兹点焊机,一次充电能用很久,一百多块钱(168 时有更高优惠),还送小镍片。焊前先在负极壳侧贴绝缘纸,防止过热导致正负短路。3 并 4 串;点焊机开自动挡,接触后 0.5 秒自动焊,先点一头按紧;焊点干净、非常结实;中间没焊特别紧留一点余量「焊接留一线,鼓包好相见」;傻瓜化设备很方便。正极全部焊完电量仍满,内置电源比自制的大家伙强得多。串联:两两串联再翻面串,总正总负;测直流电压 16.01V,做强启正好。用铅酸电瓶内阻仪凑合测:内阻 12.6mΩ、电压 13.9V、放电 CCA 264,正常启动 2.0T 小车应该可以。主正主负还要额外加几根线增加放电电流。实验叠两层、三层镍片都能焊透结实,结论买比自己做实在,橱窗有。评论:有人指出没用紫铜片做强启说不过去、电池 2C 都够呛(博主同意「凑合用吧」);有人说这种点焊机是软包电池点多了会鼓包、用久性能下降点不动;铅酸内阻仪不能准确测锂电(博主答精度差)。

做了什么 · 结果

制作步骤8 步 · 点图跳到原片

1.

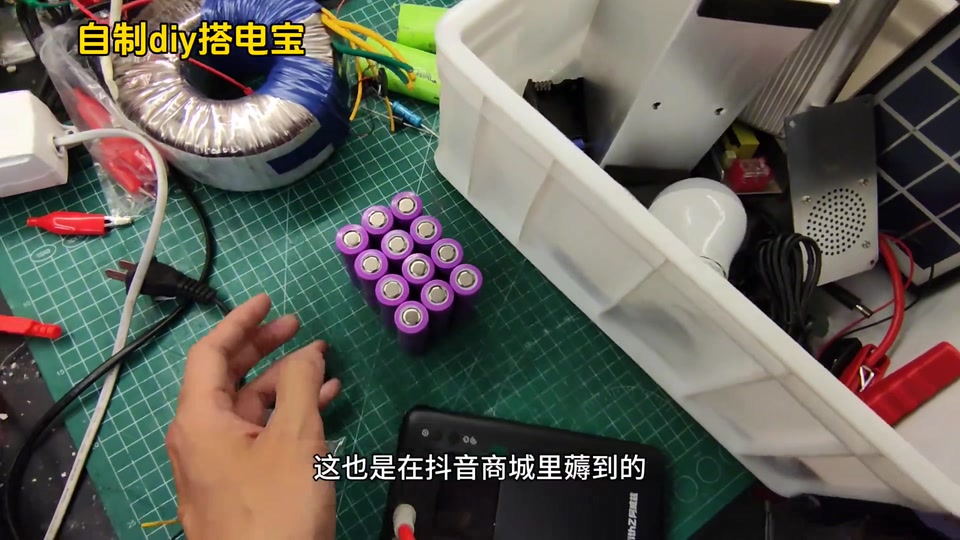

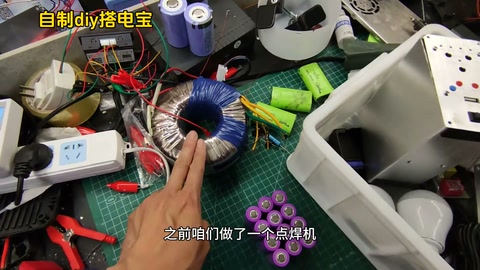

   1. 壳子、电芯、充电板;自制点焊机不好用

   太阳能蓝牙音响壳;电芯 2500 左右;Type-C 5V 充电板正接负;之前用微波炉变压器做点焊机很费劲效果不好。

   00:00 – 00:40
2.

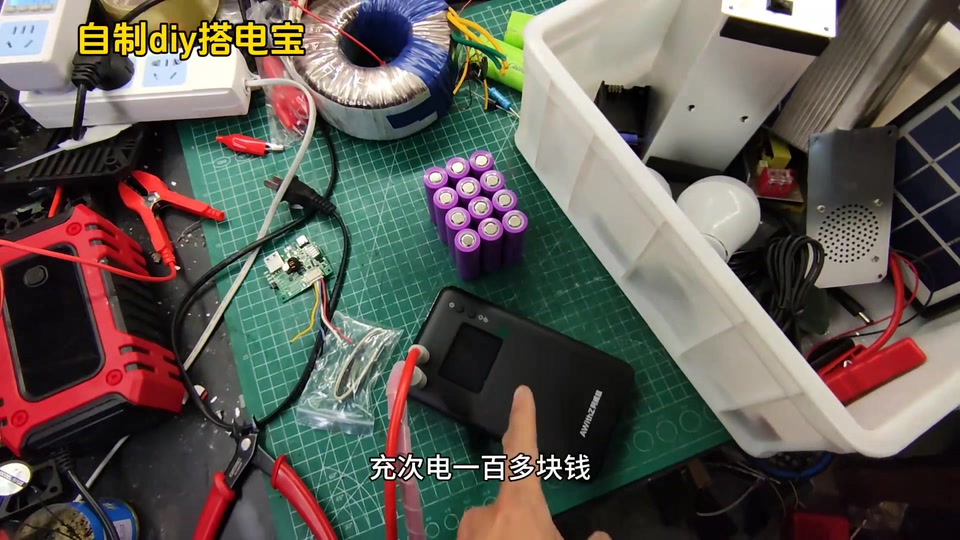

   2. 阿威兹点焊机:一百多,送镍片

   薅到阿威兹点焊机,充次电用很久,一百多块钱,168 时有更高优惠;送小镍片。

   00:40 – 00:54
3.

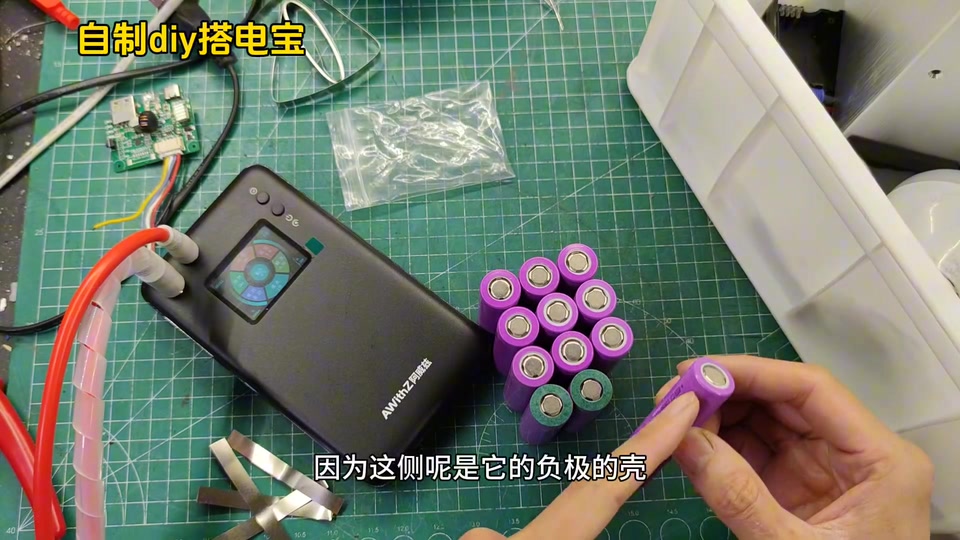

   3. 负极壳贴绝缘纸防短路

   焊接前贴绝缘小纸:一侧是负极壳一侧正极,过热会短路,绝缘纸防短路。

   00:54 – 01:08
4.

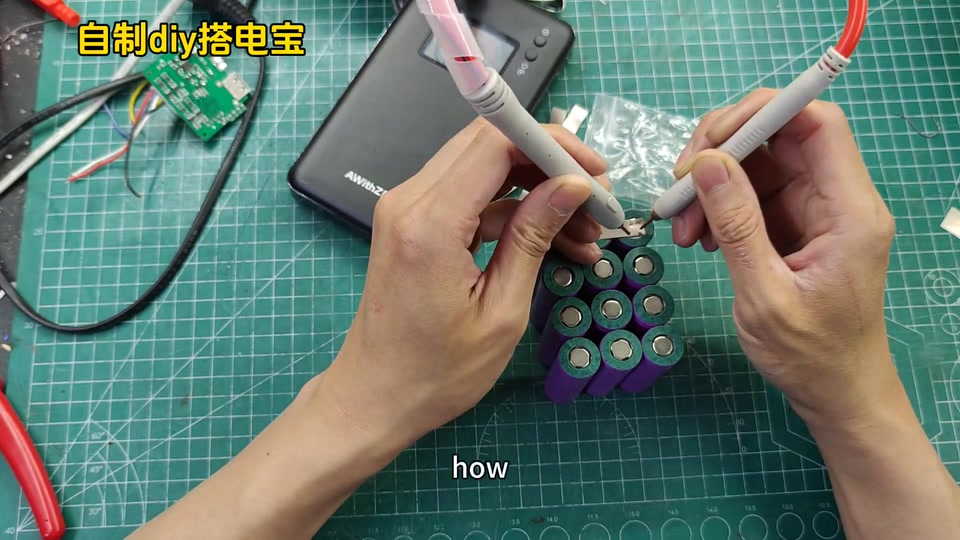

   4. 3 并 4 串;自动挡 0.5 秒点焊;留余量

   并在一起 3 并 4 串;点焊机贴上自动焊,自动挡接触后 0.5 秒;先点一头按紧;焊点干净结实;中间不焊特别紧留安全余地;傻瓜化很方便。

   01:08 – 02:08
5.

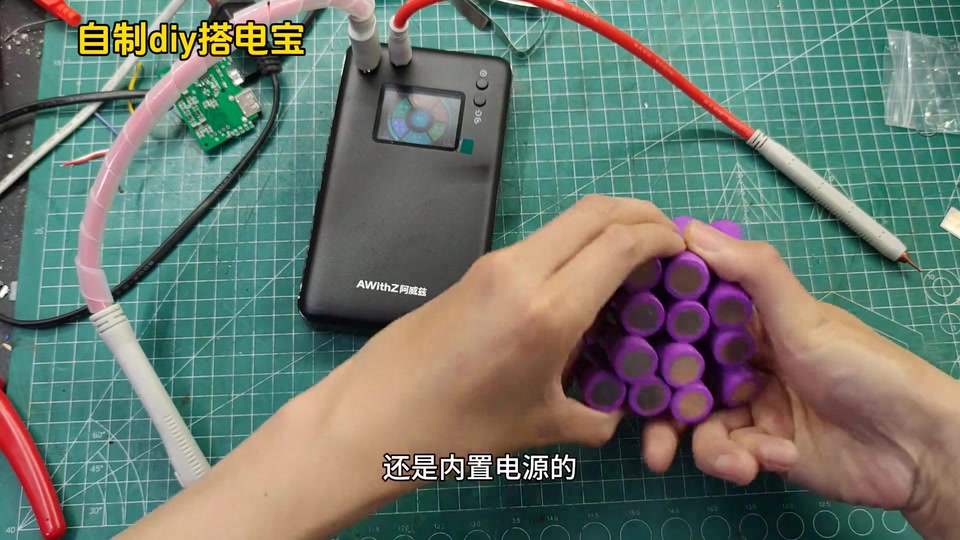

   5. 正极焊完电量仍满;焊负极

   正极全部焊完看电量还是满的,小巧但能焊很多,比自制大家伙强;继续焊负极,嘎嘎结实微留余量。

   02:12 – 02:39
6.

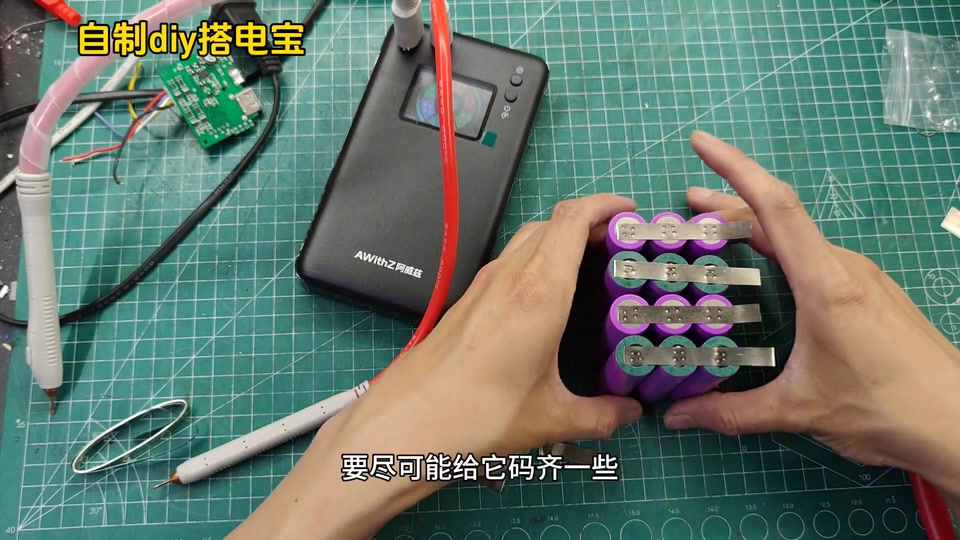

   6. 两两串联,总正总负

   3 并焊完两两串联,翻过来再串;裁小节镍片码齐;串好后标总负极总正极。

   02:42 – 03:22
7.

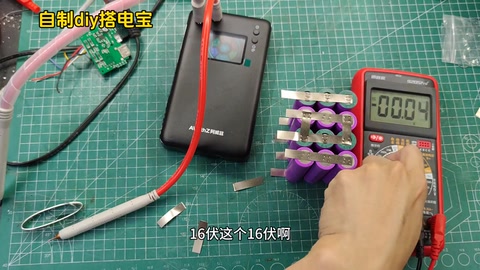

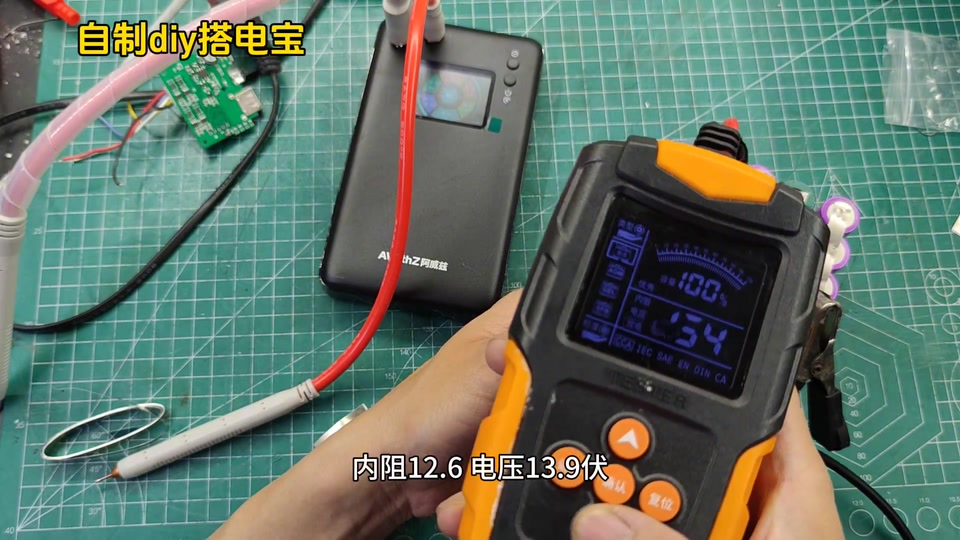

   7. 16.01V;铅酸内阻仪 12.6mΩ / 13.9V / CCA 264

   直流 16.01V 做强启正好;拿铅酸电瓶内阻仪凑合测:内阻 12.6、电压 13.9、放电 264,启动 2.0T 小车应该可以;主正主负还要加几根线增加放电电流。

   03:23 – 04:07
8.

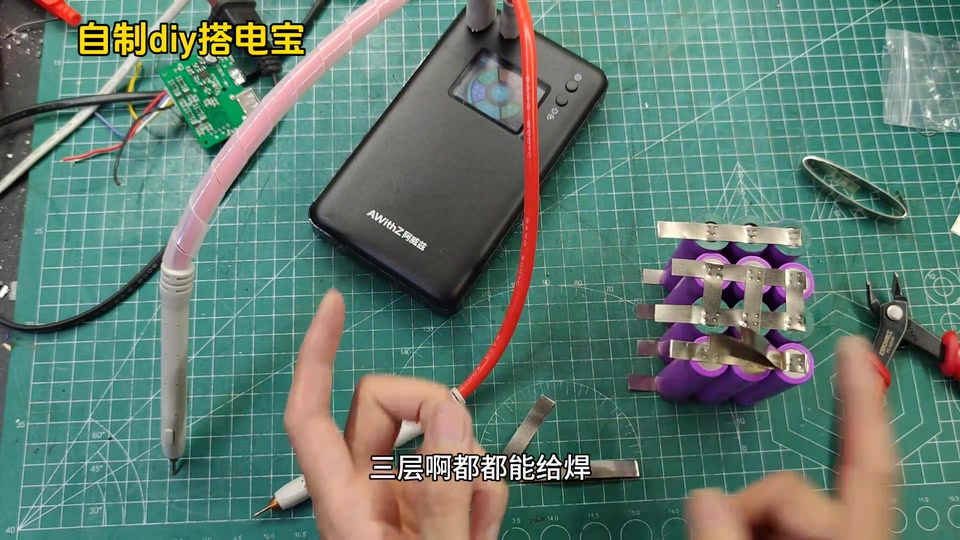

   8. 两层、三层镍片焊透实验;买比做实在

   叠两层、三层都能焊上很结实;100 多块买一个比自己做实在,橱窗有。

   04:12 – 04:37

物料清单

画面读数

博主经验

• 焊前负极壳侧贴绝缘纸,防过热短路 00:54
• 自动挡贴上 0.5 秒自焊,先点一头按紧 01:24
• 焊接留一线鼓包好相见:中间留余量 01:54
• 串联两两串再翻面串,镍片码齐 02:42

踩过的坑

• 微波炉变压器自制点焊机费劲、效果不好 00:26
• 铅酸内阻仪夹不住、测锂电精度差 03:37
• 评论:做强启没用紫铜片、电芯 2C 够呛(博主认同凑合用)

锂电安全提示

• 正负极壳过热易短路,必须贴绝缘纸 00:54
• 评论:强启大电流,镍带/电芯倍率不足有风险
