锂电张师傅换芯:客户 48V「15Ah」电池(24-09 产)一充就绿灯不充不放,拆开是拆机旧 18650 13S4P 实为 10Ah、多节漏液、做工粗糙;弃芯留保护板,用全新亿纬 2.5Ah 18650 ×52(13S4P)重做 48V10Ah,0.2 镀镍钢带电容点焊机(预热 0.05ms/间歇 20ms/29 档),贴切割纸走采集线按序焊极耳、测量后接板,49.5V/4.92A 充放测试
开头客户对话:电池从 24 年就续航不长,以前充三小时,现在一充上就绿灯。标牌 48V 15Ah,2024-09 生产,问题是不能充不能放。拆开:圆柱 18650;外壳标 15Ah,电芯单节 2.5,做的是 4 并,实际 10Ah;非常明显是拆机二次使用旧电芯,很多节已漏液;做工非常粗糙;老铁决定放弃电芯,用全新电芯重组;旧电池唯一能用的是保护板,拆下重新利用。重做:18650 单节 2.5Ah,做 48V10Ah 需 13 串 4 并共 52 节,全新亿纬;按一串正一串负排列到支架;串联增电压,之后做 4 并增容量。焊接用 0.2 厚镀镍钢带,电容点焊机,设置看屏幕(预热自动 0.05ms、间歇 20ms、29 档、触发 0.6s、连点);过程简单只要不漏焊;焊完检查漏焊错焊。装保护板,通常装在靠近负极一侧;走采集线的位置贴切割纸绝缘;排线整理好按顺序焊到每一串极耳,顺序一定不能接错;采集线监控每串电压,异常过高过低就切断保护板电路;为避免接错,每次焊好后用线序板测量再接保护板。最后接正负电源线,做好一定充放电测试(49.53V 4.92A),测试完做绝缘装回外壳完成。评论 16:亿纬 25P 是正品吗(印码与条码没对齐);做一组多少钱(1);48V50Ah 代驾多少钱;电芯多少钱一个;沈阳的吗;原来的连支架也没有;什么保护板这么小。
做了什么 · 结果
| 目标 | 48V 电动车锂电换芯 13S4P 10Ah |
| 对象 | 亿纬 18650 2.5Ah ×52 + 原保护板 + 0.2 镀镍 + UF20B |
| 结果 | 完成,充放测试 49.53V/4.92A · 视频中已验证: 270s 测试仪屏显 49.53V 4.92A |
制作步骤8 步 · 点图跳到原片

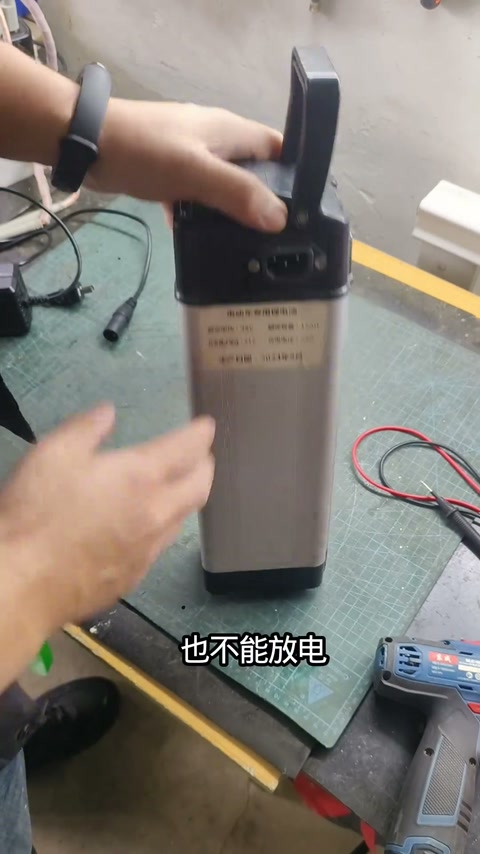

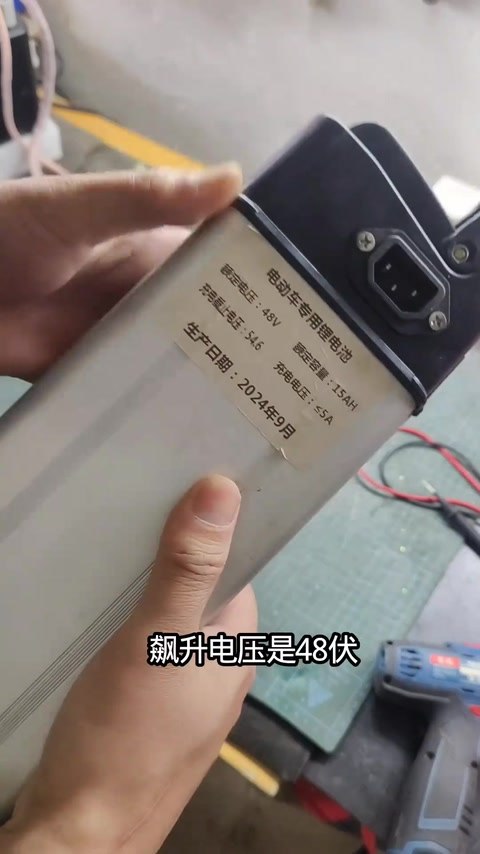

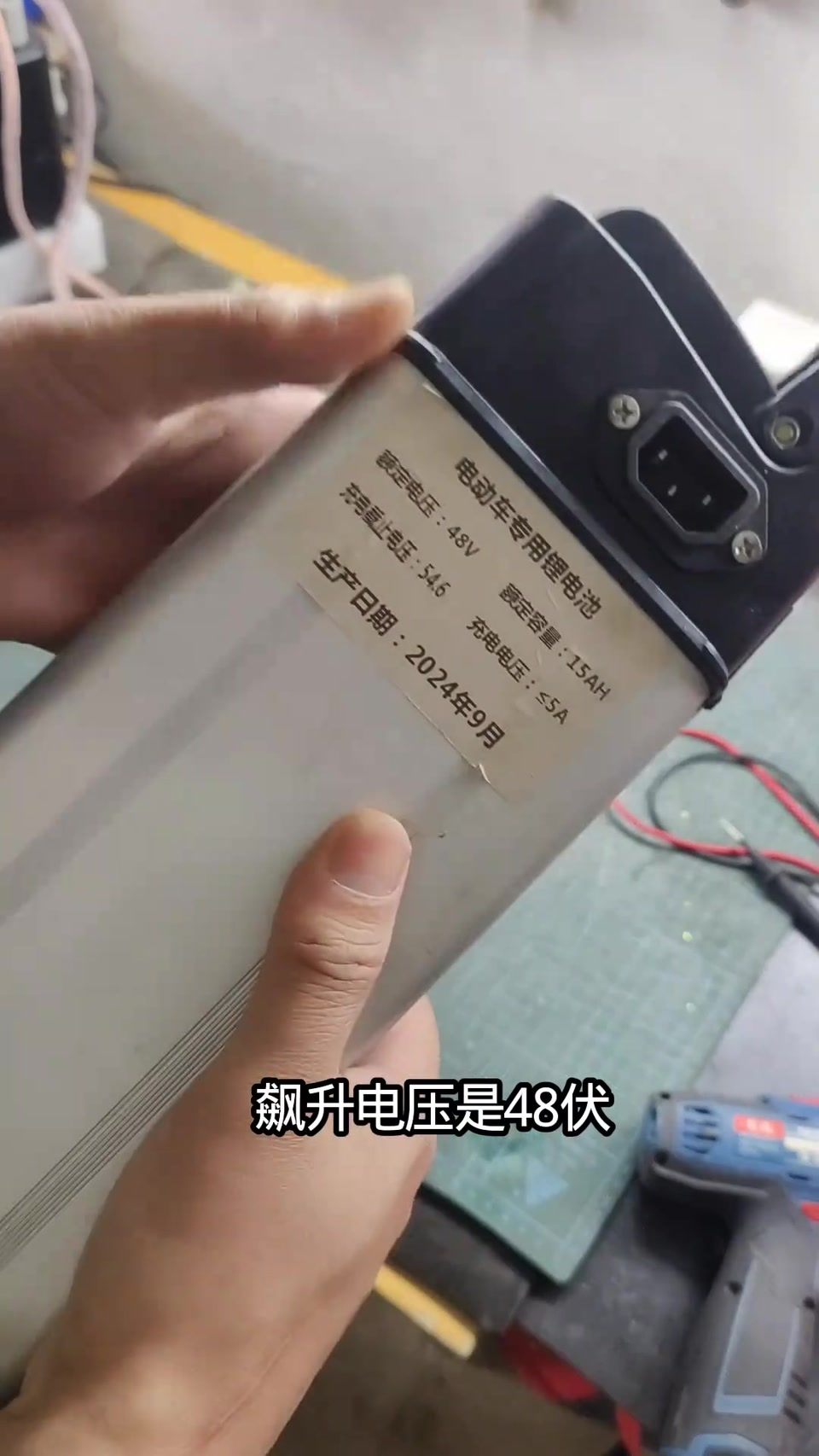

1. 客户描述:一充就绿灯;标牌 48V15Ah 24-09 产,不充不放从 24 年续航就不长,以前充三小时现在一充就绿灯;标充电压 48V,容量 15Ah,生产日期 2024-09;不能充也不能放;拆开看原因。
00:00 – 00:40
2. 拆出电芯:18650,单节 2.5 做 4 并,实际 10Ah 非 15Ah电芯从盒里拿出;圆柱 18650;外壳标 15Ah,单节 2.5,做 4 并,实际容量 10Ah。
00:40 – 01:15

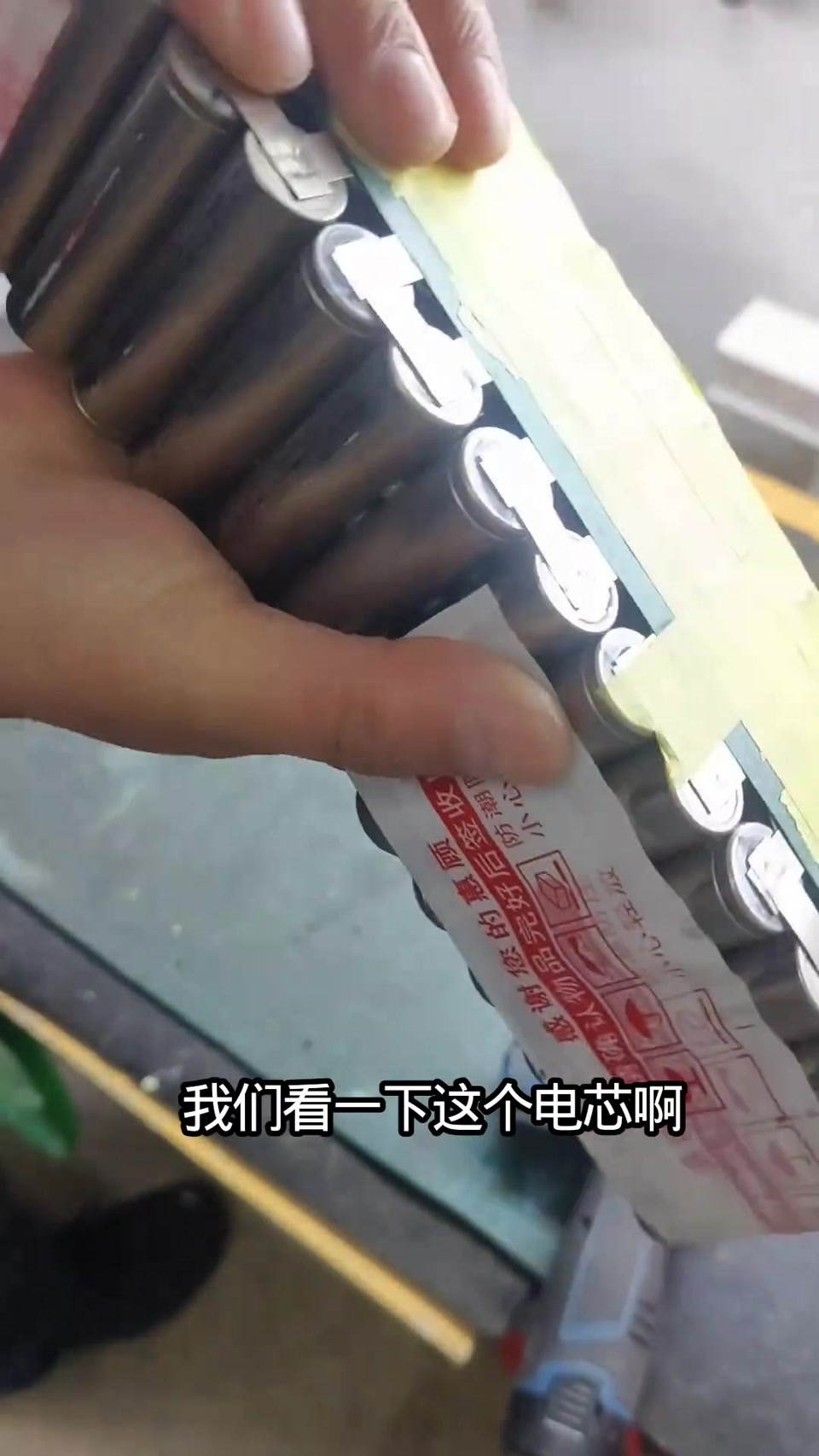

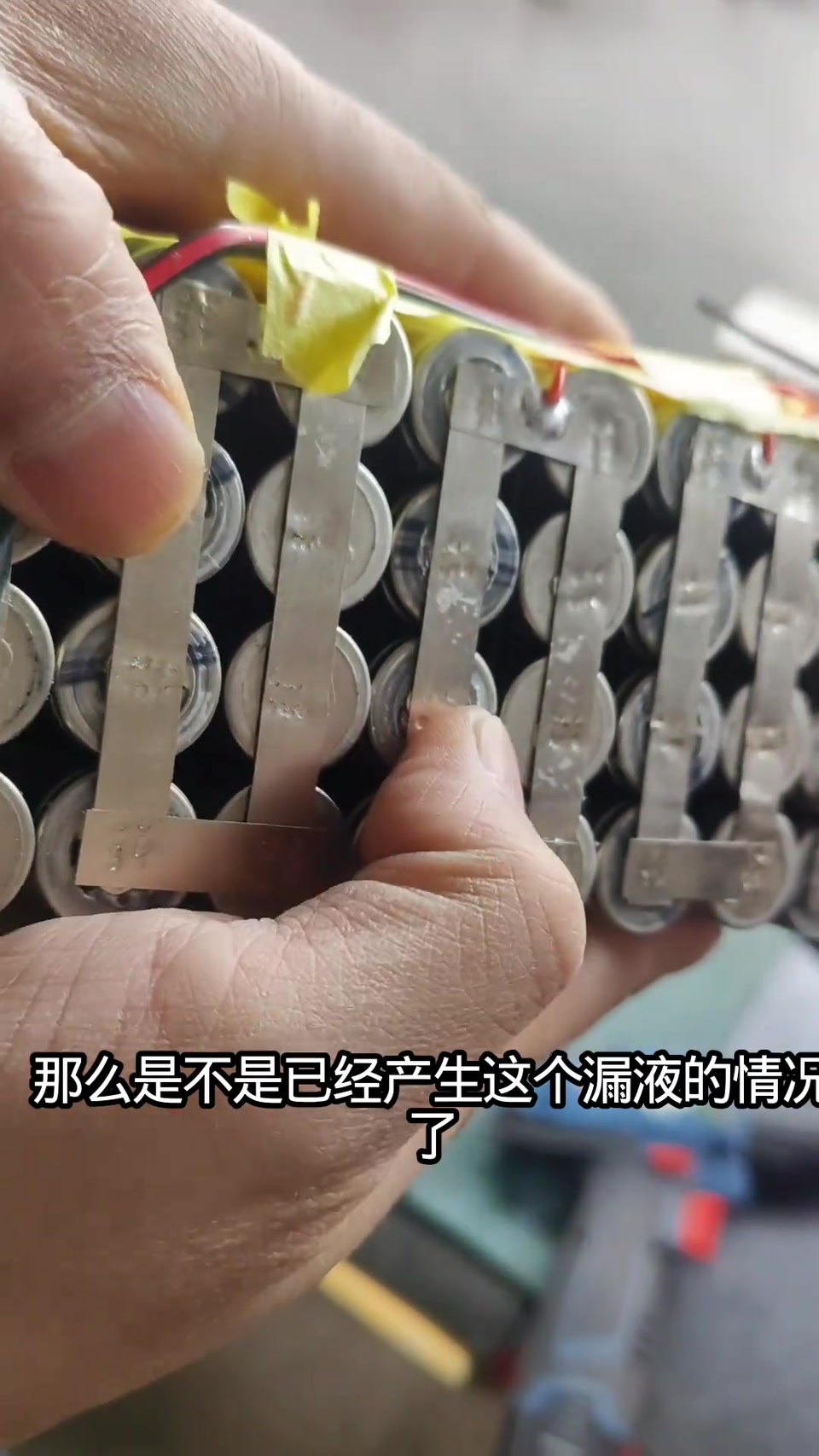

3. 拆机旧芯多节漏液、做工粗糙;弃芯只留保护板非常明显是拆机二次使用旧电芯;很多节已漏液;做工非常粗糙;老铁决定放弃电芯用全新重组;唯一能用的是保护板,拆下重新利用。
01:15 – 01:50

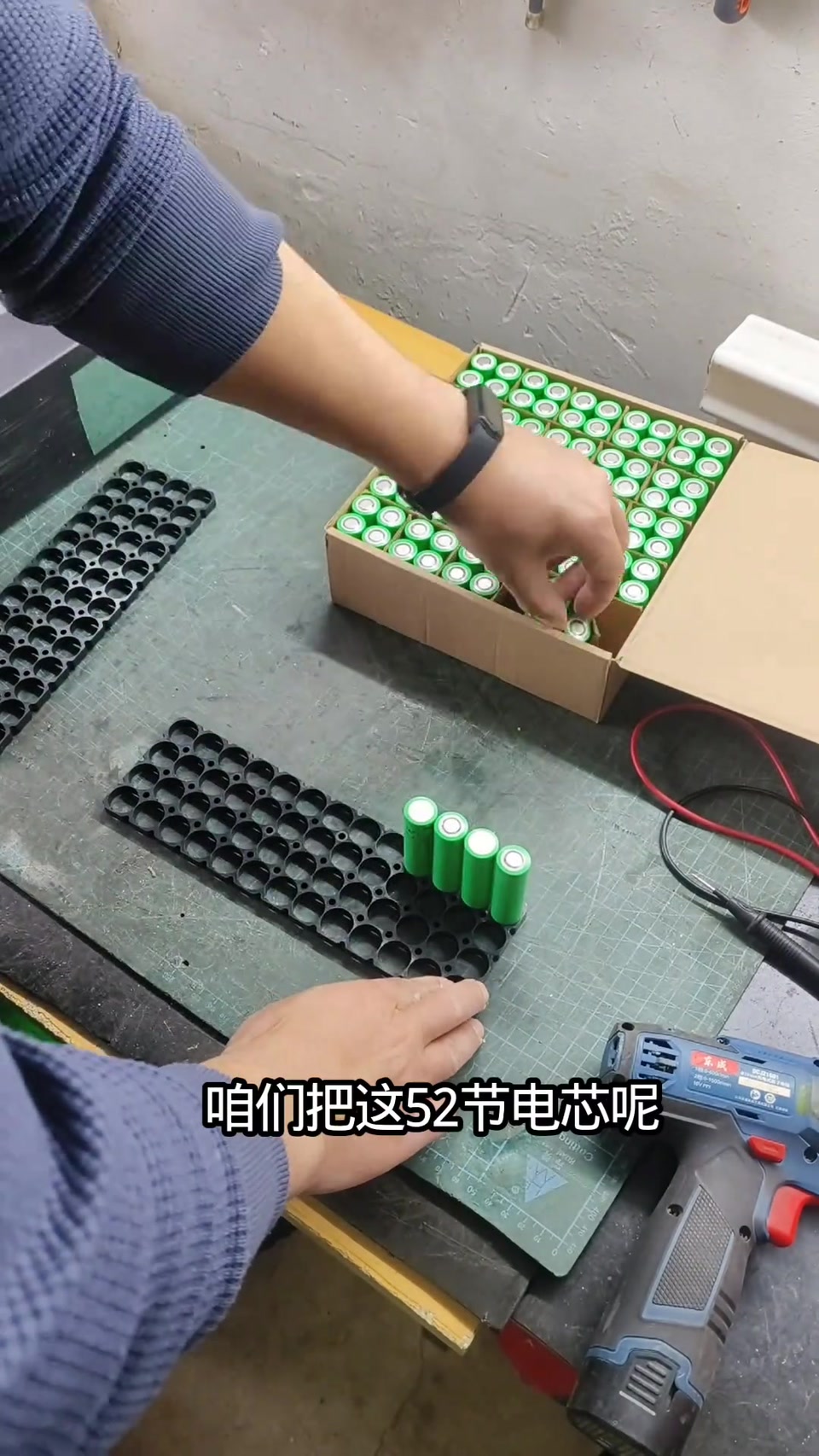

4. 全新亿纬 2.5Ah 18650 ×52,13S4P;一串正一串负排支架18650 单节 2.5Ah,48V10Ah 需 13 串 4 并共 52 节;全新亿纬;按一串正极一串负极顺序排到支架;串联增电压,之后做 4 并增容量;按顺序全部排好。
01:51 – 02:32

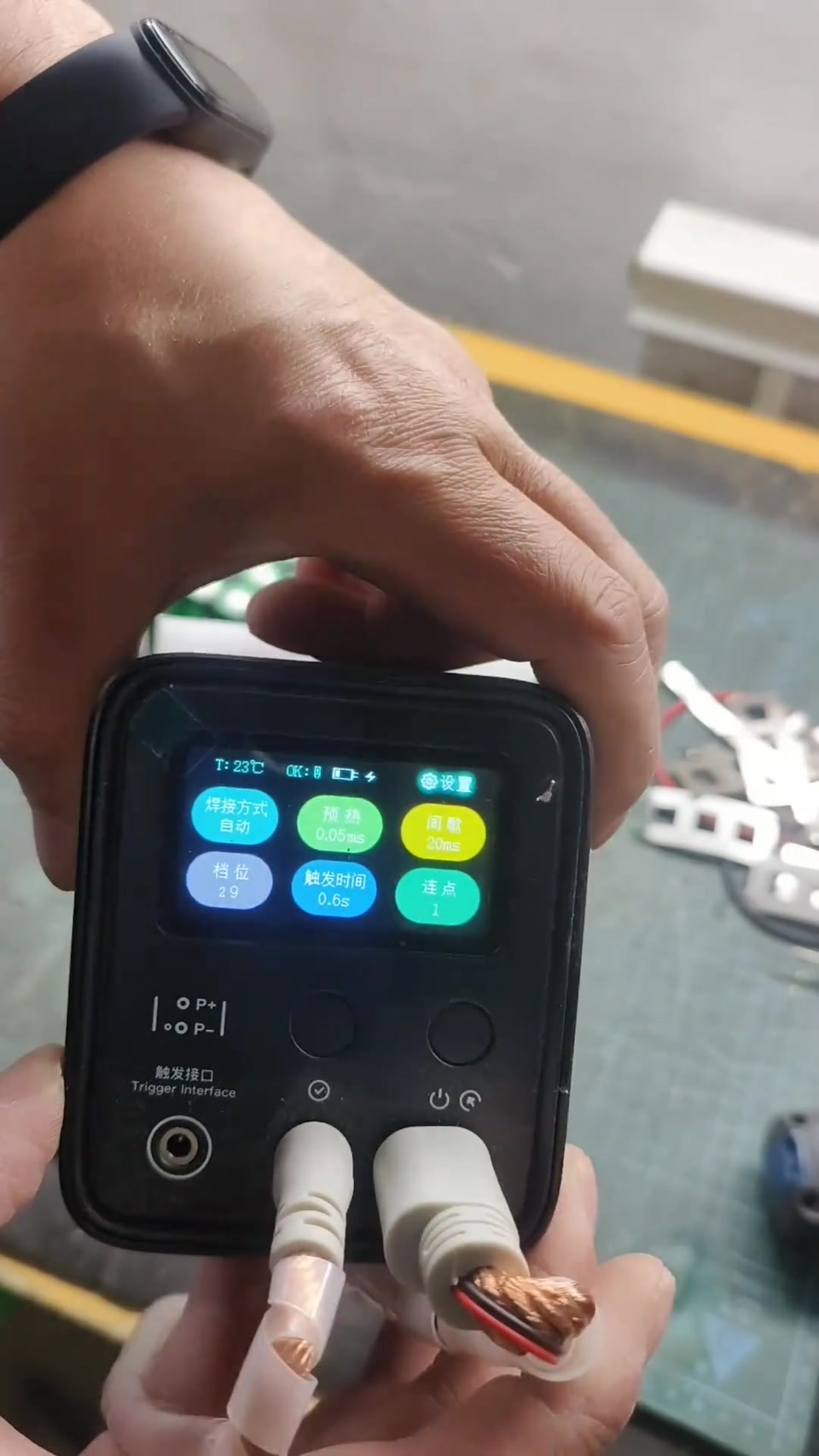

5. 0.2 镀镍钢带,电容点焊机(UF20B):预热 0.05ms/间歇 20ms/29 档;不漏焊;检查焊接用 0.2 厚镀镍钢带;电容点焊机;各项设置看屏幕:预热自动 0.05ms、间歇 20ms、档位 29、触发时间 0.6s、连点;过程简单只需注意不漏焊;焊完最后检查漏焊错焊。
02:32 – 03:18

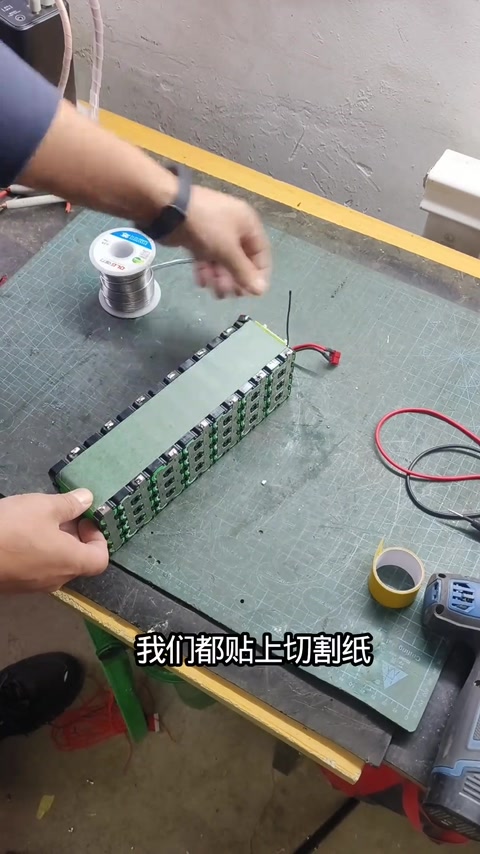

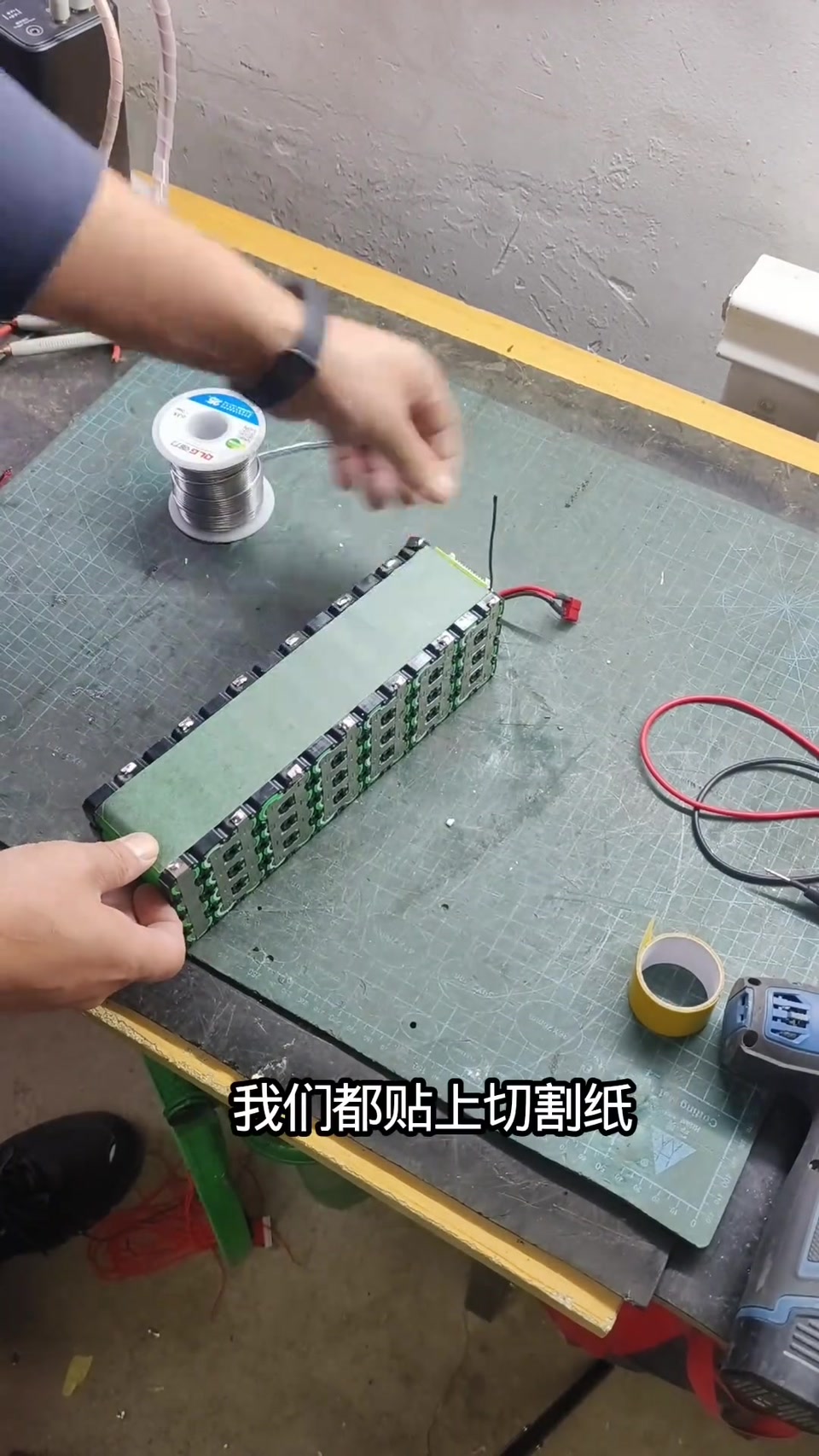

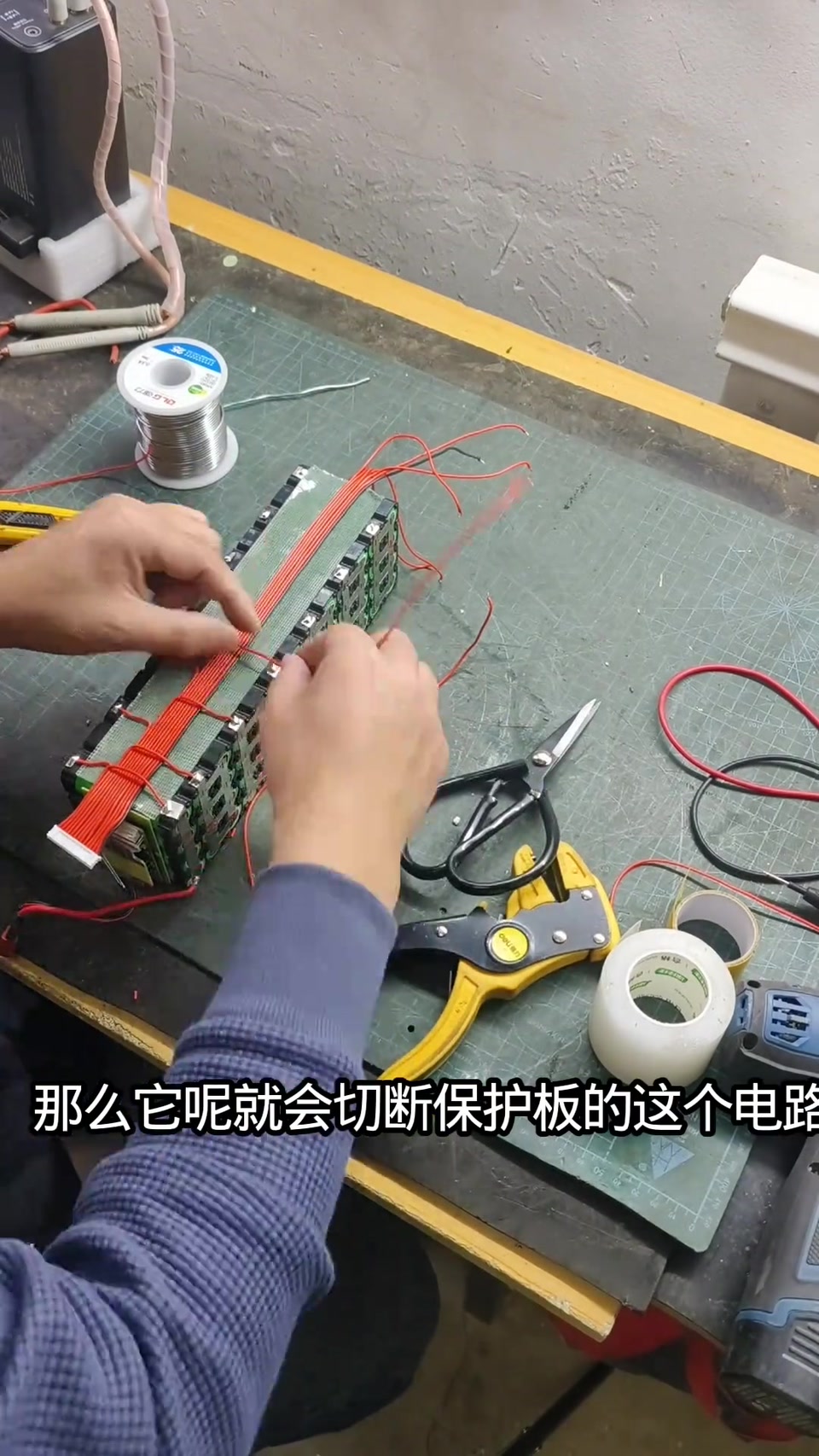

6. 装保护板(靠负极一侧);走采集线处贴切割纸;排线按序焊极耳,不能接错保护板通常装在靠近负极一侧;走采集线的位置贴切割纸绝缘;排线整理好按顺序焊到每一串极耳;顺序一定不要接错。
03:18 – 03:51
7. 采集线监控每串电压,异常切断;焊好后线序板测量再接板采集线连接每串电芯,充放电时监控每串电压;采集到过高过低就切断保护板电路提供保护;为避免接错,每次焊好后用线序板测量,再连接保护板。
03:51 – 04:17

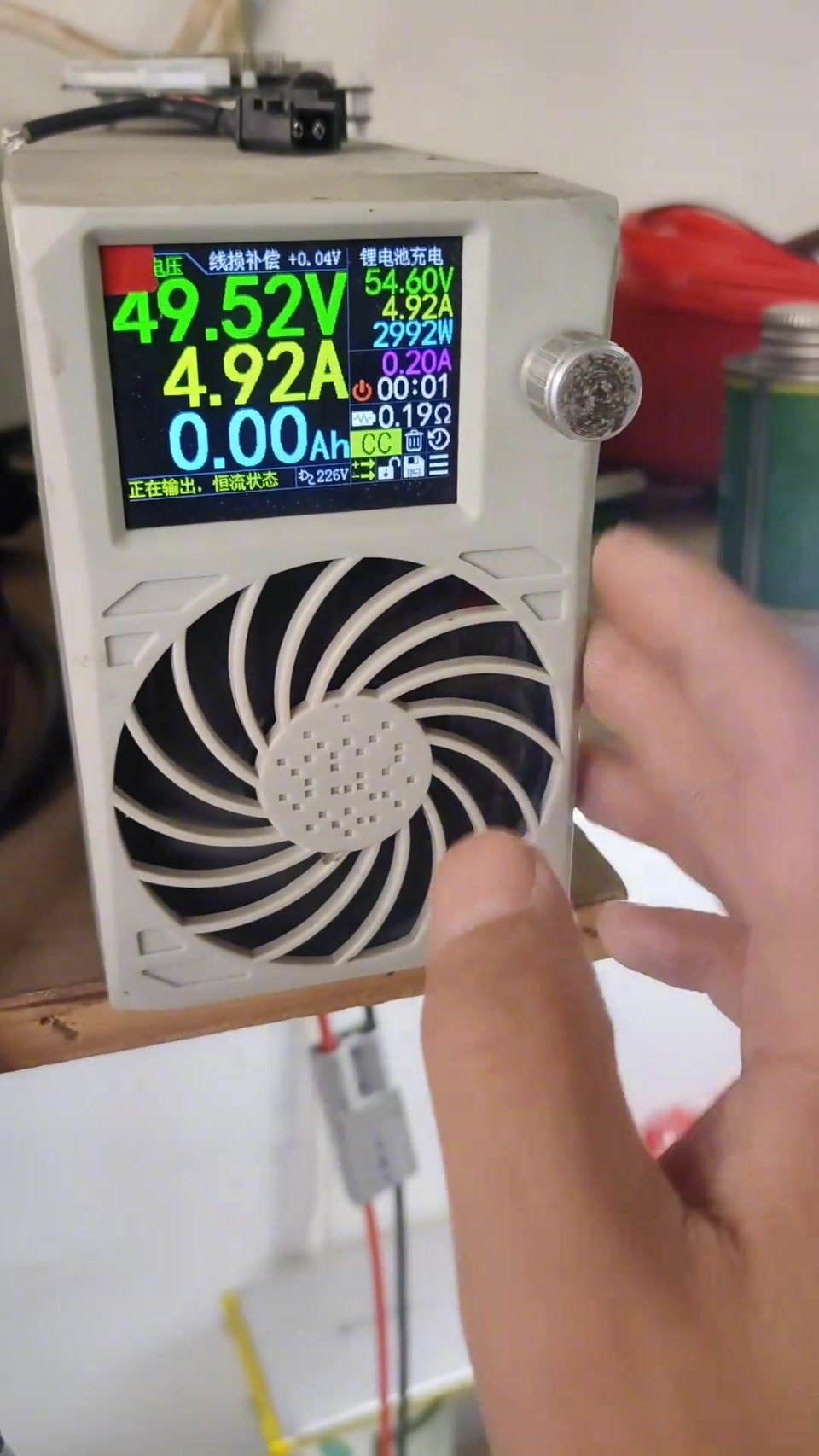

8. 接正负电源线;充放电测试 49.53V/4.92A;绝缘装回外壳最后接正负极电源线,可正常充放电;做好的电池一定经过充放电测试(49.53V 4.92A);测试完做上绝缘,放回外壳,制作完成。
04:17 – 04:51
物料清单
| 亿纬 18650 2.5Ah ×52 | 全新 · 13S4P |
| 18650 支架 | 排列 |
| 镀镍钢带 0.2 | 连接 |
| UF20B 点焊机 ×1 | 29 档 · 点焊 |
| 原保护板 + 采集排线 ×1 | 保护 |
| 切割纸 / 线序板 / 充放电测试仪 | 绝缘/校线/测试 |
画面读数
| 充放测试电压 | 49.53 V 04:30 |
| 充放测试电流 | 4.92 A 04:30 |
博主经验
- 看单节容量×并数核实真容量:2.5Ah×4P=10Ah 而非标称 15Ah 01:05
- 保护板装靠负极一侧,采集线走线处先贴切割纸 03:27
- 采集线焊好后用线序板测量再接保护板,避免接错 04:10
- UF20B 焊 0.2 镀镍到 18650 参考:29 档,预热 0.05ms,间歇 20ms 02:59
踩过的坑
- 拆机旧芯多节漏液、虚标容量、做工粗糙 01:18
- 评论:亿纬印码与条码未对齐疑非正品
锂电安全提示
- 采集线顺序接错会损坏保护板/电池 03:49
