一个视频教会你做21700电池组,远航电池不用愁

穿越机远航/眼镜供电 21700 电池组手把手:镍片+铜片约 0.3mm 用 25 档,青稞纸、正负极分开焊、平衡头线,最后纤维胶带 + 阻燃海绵 + 热缩管

穿越机的外场电包、远航电池和眼镜供电电池内部都是 21700 三元锂;自己会组装就能省下钱买配件。工具:21700 电芯、电池夹板、镍片、铜片、热缩管和点焊机——电烙铁很难把镍片焊牢,温度掌握不好还会让内阻升高。博主用阿威兹的机器,焊镍片或 0.15mm 铜片都轻松,最大 99 档;焊镍片 + 铜片约 0.3mm 的组合一般 25 档左右。先在电池上贴青稞纸保护外圈绝缘;点焊时一支笔压住镍片,另一支点焊;另一边正负极要分别点焊,千万不能焊在一起;把平衡头线和电源线焊到正负极(红正黑负);裹纤维胶带、贴阻燃海绵、套热缩管,一块眼镜供电电池完成。提醒锂电池易燃易爆,制作格外小心。

做了什么 · 结果

制作步骤6 步 · 点图跳到原片

1.

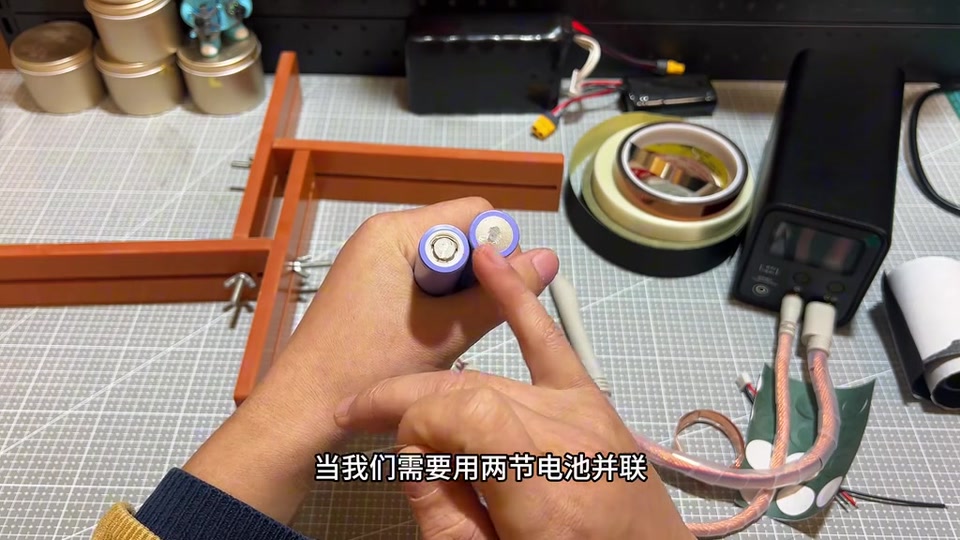

   1. 背景:电包/远航电池都是 21700

   外场电包、远航电池、眼镜供电电池内部都是 21700 三元锂;很多人买厂家成品,自己会做能省钱买配件;做法都一样。

   00:00 – 00:34
2.
   2. 工具与为什么要点焊机

   21700 电芯、电池夹板、镍片、铜片、热缩管等耗材;点焊机用镍片把电池并/串起来;电烙铁很难焊牢,温度掌握不好会让电池内阻升高。

   00:34 – 01:08
3.

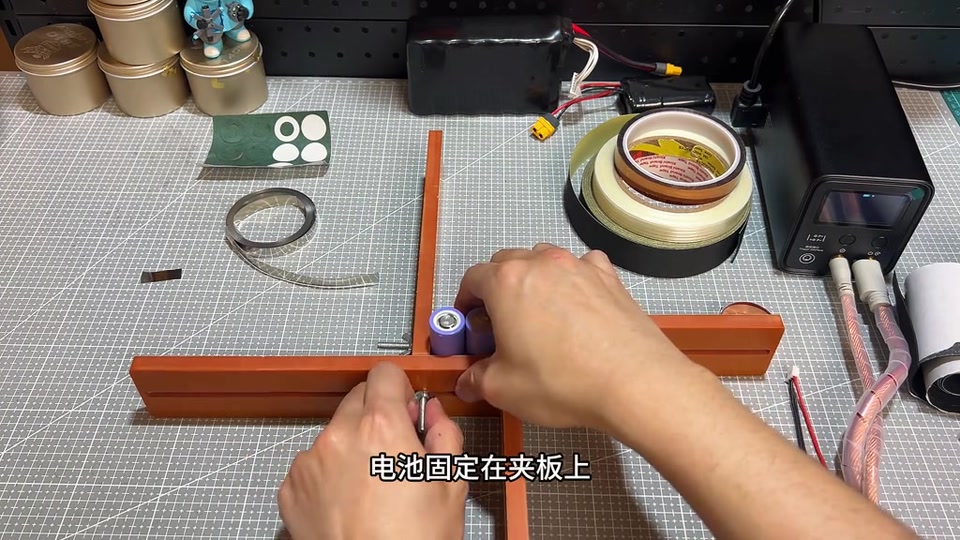

   3. 机器与档位:阿威兹,99 档,0.3mm 组合约 25 档

   老牌厂家阿威兹,焊镍片或 0.15mm 铜片轻松;裁镍片到合适尺寸,电池固定在夹板上;功率按镍片厚度调档,最大 99 档;镍片 + 铜片约 0.3mm 一般 25 档左右。

   01:08 – 01:29
4.

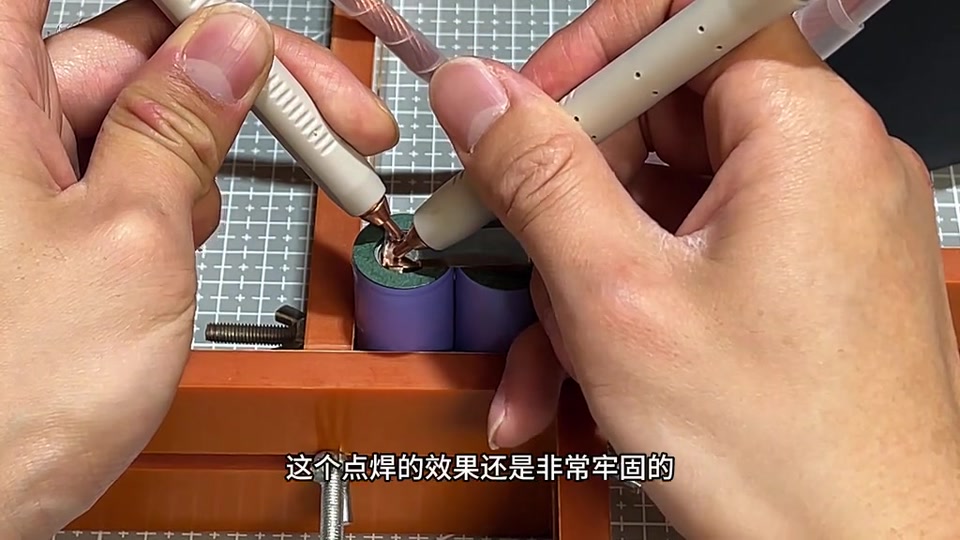

   4. 贴青稞纸,一压一焊,正负极分开

   青稞纸贴在电池上保护外圈绝缘;一支笔针压住镍片,另一支点焊;另一边正负极分别点焊,千万不要焊在一起,否则会短路。

   01:29 – 01:47
5.

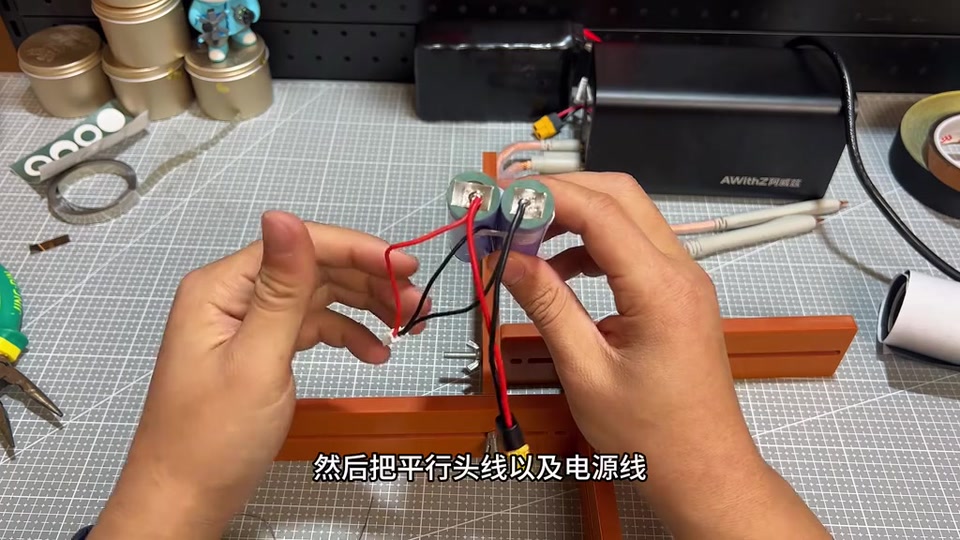

   5. 焊平衡头线和电源线,包裹成型

   平衡头线和电源线分别焊到正负极,红正黑负;裹纤维胶带,贴一层阻燃海绵,套热缩管,眼镜供电电池完成。

   01:47 – 02:06
6.
   6. 提醒:锂电池易燃易爆

   制作难度不大,前提是有好的点焊机;锂电池易燃易爆,制作时格外小心。

   02:06 – 02:19

物料清单

博主经验

• 档位按镍片厚度调,镍片 + 铜片约 0.3mm 用 25 档左右 01:19
• 一支笔针压住镍片、另一支点焊 01:33
• 电烙铁焊电池难焊牢且温度不当会升高内阻,用点焊机 00:57

踩过的坑

• 正负极一旦焊在一起就短路(视频给了反面画面) 01:40

锂电安全提示

• 青稞纸保护电池外圈绝缘 01:29
• 锂电池易燃易爆,制作格外小心 02:10
