Warum hat ein 48V-E-Bike-Lithiumakku so wenig Reichweite?

Meister Zhang (Lithium) öffnet den von einem Follower eingeschickten „48V15Ah Panasonic“-E-Bike-Akku: federleicht, in der Box beidseitig mit Schaumstoff ausgestopft, tatsächlich unbeschriftete 18650-Nachbauzellen in 13S3P; Neuaufbau als 15Ah: 78 × EVE 2,5Ah 18650 (13S6P), 0,2er vernickeltes Stahlband, Kondensator-Punktschweißgerät mit 4 Schweißpunkten pro Zelle, Kontrolle auf falsche / fehlende Schweißpunkte, BMS montiert und Lade-/Entladetest; Warnung: Zellen mit Aufdruck CATL / Panasonic sind allesamt Fälschungen

Ein auswärtiger Follower hat einen 48V-Lithiumakku eingeschickt, Etikett 48V 15Ah Panasonic-Zellen, hergestellt 2023-12; in der Hand federleicht, eindeutig keine 15Ah, die Reichweite ist sehr kurz und erreicht die vom Verkäufer versprochenen Kilometer bei weitem nicht. Deckel abnehmen: die Zellen belegen nur ein kleines Stück in der Mitte, daneben alles Schaumstoff, der Block ist sehr klein; darin 18650, 13 seriell 3 parallel, auf der Hülle keinerlei Marken- oder Kapazitätsangabe, typische Nachbauzellen, die Reichweite kann man sich denken, dieser Akku ist nichts wert. Neuaufbau als 15Ah: fabrikneue EVE 18650 mit je 2,5Ah, 6 parallel 13 seriell; abwechselnd Plus / Minus in den Halter setzen, erst eine Reihe als Referenz legen, auf die Ausrichtung achten und nichts vertauschen; oberen Halter aufsetzen, ergibt einen Block; Verbindungsmaterial ist 0,2 dickes vernickeltes Stahlband, auf die nötige Länge geschnitten; das Punktschweißgerät ist ein ganz normales Kondensator-Punktschweißgerät, 18650 brauchen keinen großen Strom, 4 Schweißpunkte pro Zelle für ausreichende Stromtragfähigkeit; parallel und seriell der Reihe nach schweißen, danach den ganzen Block auf falsche und fehlende Schweißpunkte prüfen; BMS montieren, Lade- und Entladetest ohne Befund, fertig. Warnung: beim Akkukauf ist jeder Pack, dessen Zellen mit CATL, Panasonic o. ä. beschriftet sind, eine Fälschung. Kommentare (343): was kostet ein 48V30A-Aufbau (2); 12C 25P Zellenkonfiguration zu hoch, 5C reicht (2, passt nicht zu diesem Video); gäbe es ein Gesetz, kämen Fälscher ins Gefängnis (1); welcher Paketdienst (1); was kostet 48V25A; was kostet der Neuaufbau eines Sunra; man sieht auf einen Blick, dass es nur ein paar Ah sind.

Ergebnis

Schritte7 Schritte · Bild anklicken, um zur Stelle zu springen

1.

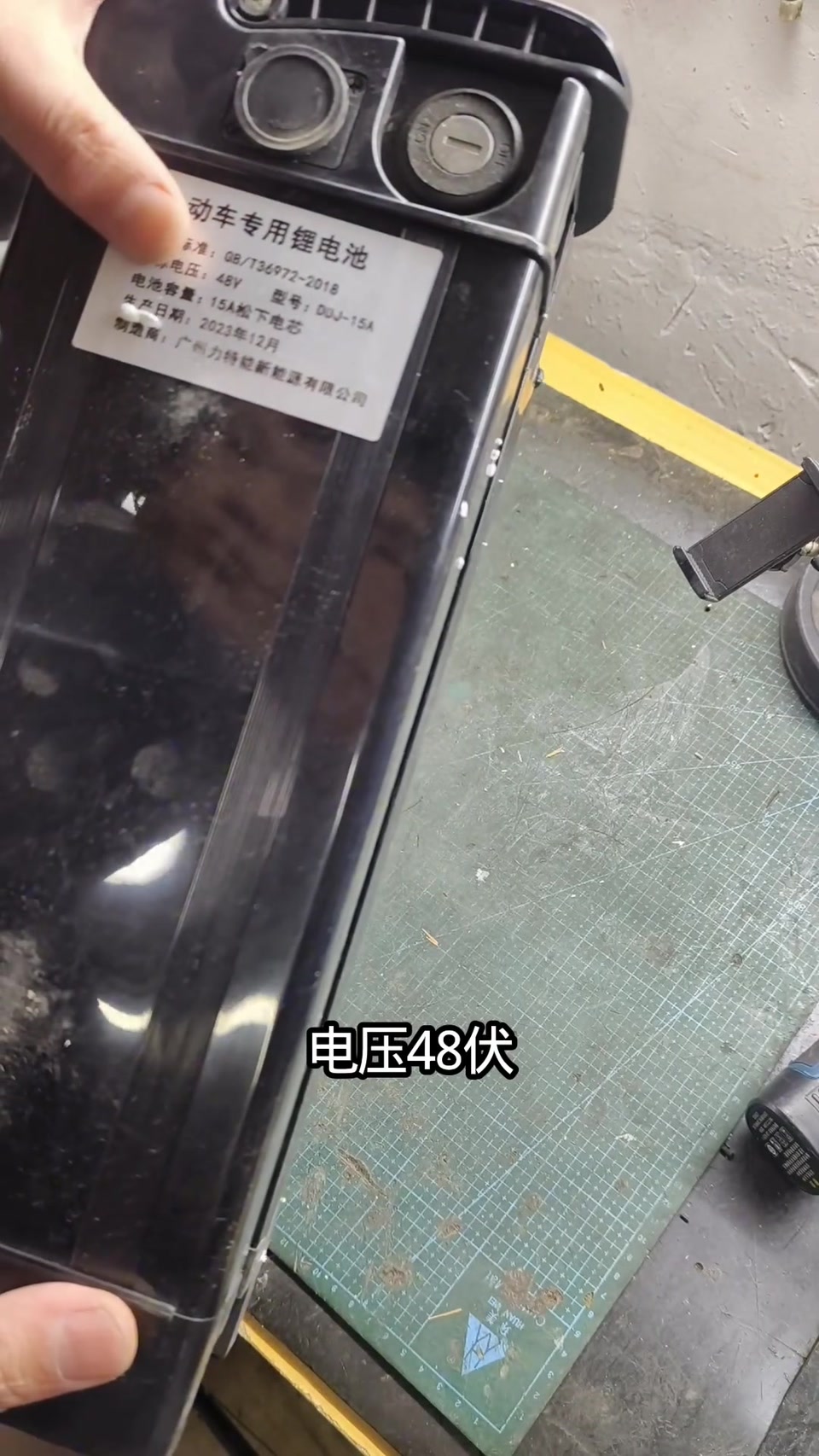

   1. Vom Follower eingeschickter 48V-„15Ah Panasonic“-Akku: federleicht, wenig Reichweite

   Etikett 48V 15Ah Panasonic-Zellen 2023-12; in der Hand federleicht, eindeutig keine 15Ah; Reichweite sehr kurz, weit unter den vom Verkäufer versprochenen Kilometern.

   00:01 – 00:32
2.

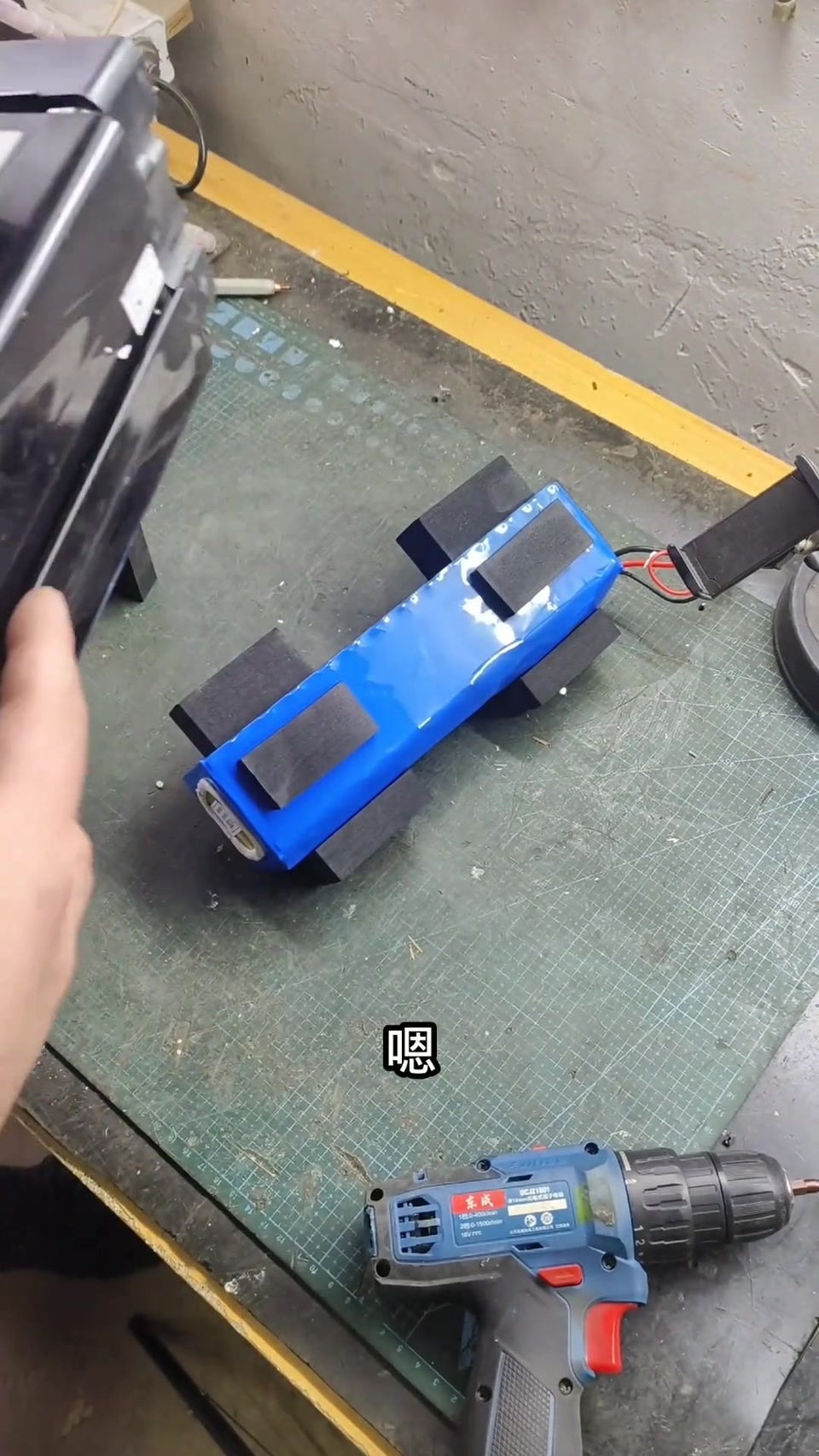

   2. Deckel ab: Zellen nur ein kleines Stück in der Mitte, beide Seiten mit Schaumstoff ausgestopft

   Oberen Deckel abnehmen, die Zellen belegen nur ein kleines Stück in der Mitte, daneben alles Schaumstoff; der Block ist sehr klein; damit er in der Box nicht wackelt, sind beide Seiten komplett mit Schaumstoff ausgekleidet.

   00:32 – 01:03
3.

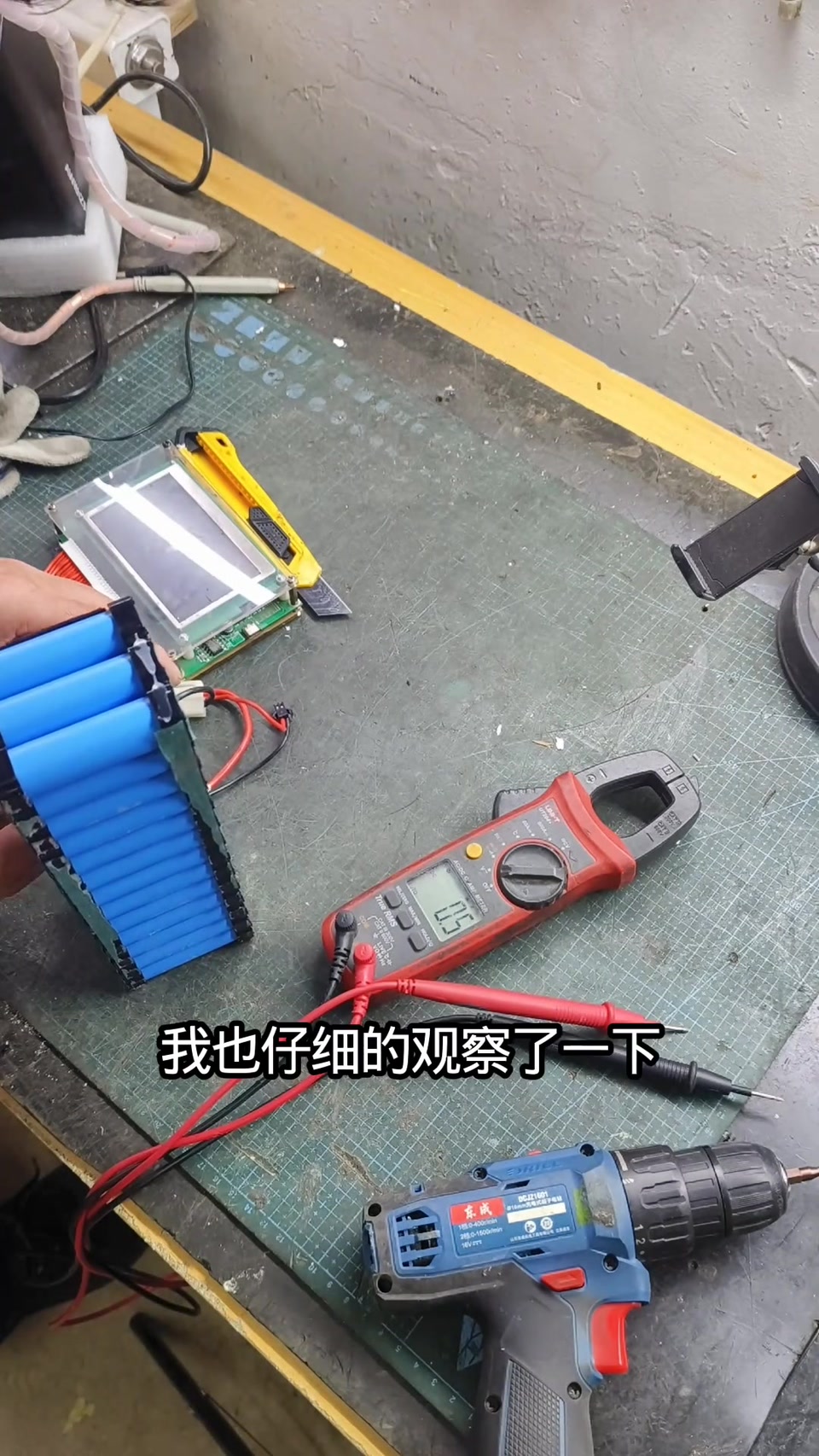

   3. Geöffnet: unbeschriftete 18650-Nachbauzellen in 13S3P, völlig wertlos

   Zellen komplett freigelegt, 18650, 13 seriell 3 parallel; auf der Hülle keinerlei Marken- oder Kapazitätsangabe; typische Nachbauzellen, die Reichweite kann man sich denken; dieser Akku ist nichts wert, also Neuaufbau als 15Ah.

   01:03 – 01:42
4.

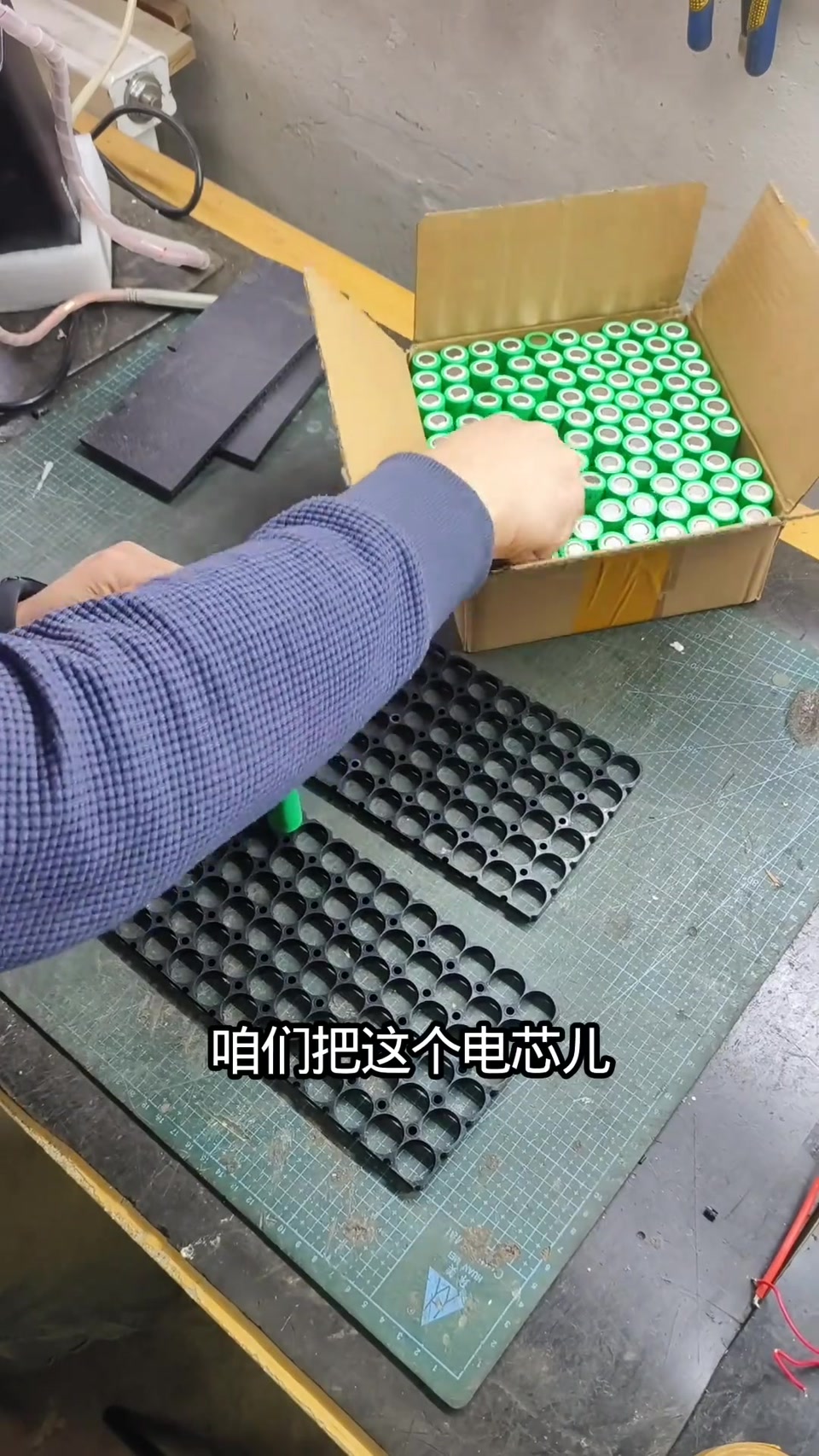

   4. EVE 2,5Ah 18650, 6P13S; abwechselnd Plus / Minus in den Halter, auf die Ausrichtung achten

   Fabrikneue EVE 18650 mit je 2,5Ah; für 15Ah 6 parallel 13 seriell; abwechselnd Plus / Minus in den Halter setzen, erst eine Reihe als Referenz legen, beim Anordnen auf die Ausrichtung achten und nichts vertauschen.

   01:43 – 02:15
5.

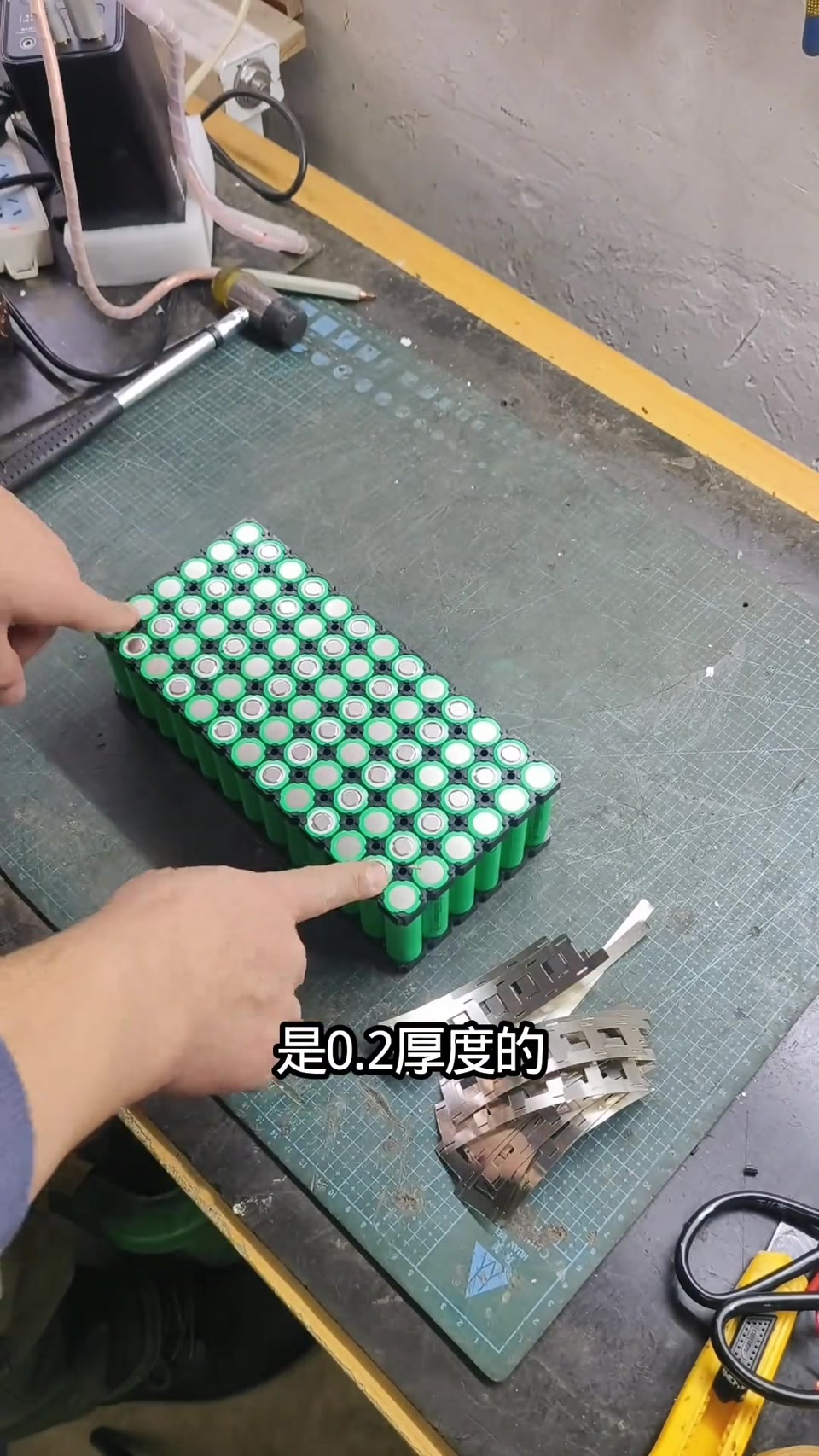

   5. Oberen Halter aufsetzen, ein Block; 0,2er vernickeltes Stahlband auf Länge schneiden

   Nach dem Anordnen den oberen Halter aufsetzen, ergibt einen Block; Verbindungsmaterial ist vernickeltes Stahlband in 0,2 Dicke, auf die nötige Länge geschnitten.

   02:44 – 03:02
6.

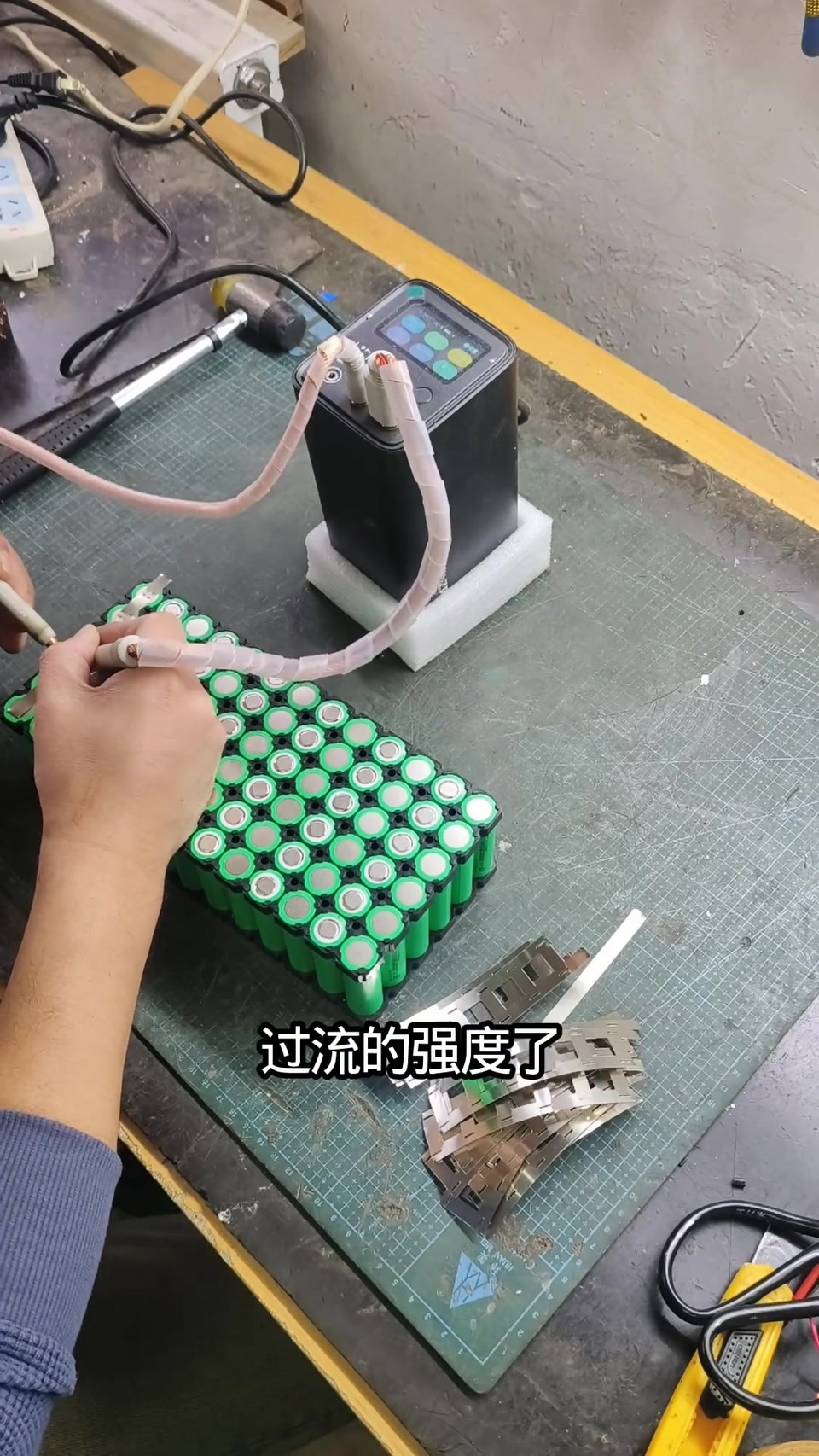

   6. Normales Kondensator-Punktschweißgerät, 18650 brauchen keinen großen Strom, 4 Punkte pro Zelle; auf falsche / fehlende Schweißpunkte prüfen

   Als Punktschweißgerät ein ganz normales Kondensator-Punktschweißgerät; 18650 brauchen zum Punktschweißen keinen großen Strom; 4 Schweißpunkte pro Zelle für ausreichende Stromtragfähigkeit; parallel und seriell der Reihe nach schweißen; danach den ganzen Block auf falsche und fehlende Schweißpunkte prüfen.

   03:02 – 03:27
7.
   7. BMS montieren, Lade-/Entladetest; Warnung: Zellen mit Aufdruck CATL / Panasonic sind Fälschungen

   BMS montieren, Lade- und Entladetest ohne Befund, fertig; Warnung: beim Akkukauf ist jeder Pack, dessen Zellen mit CATL, Panasonic o. ä. beschriftet sind, eine Fälschung.

   03:27 – 03:50

Stückliste

Tipps des Creators

• Übertriebene Angaben am Gewicht erkennen: ein 48V15Ah-Pack darf nicht federleicht sein; Schaumstoff in der Box ist ein Zeichen für einen geschrumpften Pack 00:16
• Im Halter erst eine Reihe als Referenz legen, abwechselnd Plus / Minus, auf die Ausrichtung achten 01:57
• Pro 18650-Zelle 4 Schweißpunkte, kein großer Strom nötig; nach dem Schweißen den ganzen Block auf falsche / fehlende Schweißpunkte prüfen 03:08

Stolperfallen

• Unbeschriftete Zellen als Panasonic / CATL ausgegeben, 13S3P als 15Ah verkauft 01:24
• Kommentar: Aussagen wie „12C / 25P-Konfiguration ist zu hoch“ passen nicht zu diesem Video (6P)

Li-Ion-Sicherheit

• Falsche Ausrichtung führt zu Kurzschluss / Fehlverbindung — beim Anordnen auf die Ausrichtung achten 02:12
