Nicht nachmachen, in dieses Projekt würde nicht mal Wang Duoyu investieren

Aus Modellflug-Abstürzen gesammelte alte Panasonic 21700 zu 6S2P 8000mAh: Power-Zellen mit 40A geraten bei Kurzschluss leicht in Brand, Fish Paper auf beide Pole, vernickeltes Stahlband entlang des Strompfads seriell-parallel verbunden und punktgeschweißt, 3,5V pro Zelle / 22V gesamt, 6S-Balancer-Leitungen angeschweißt (rot Plus, schwarz an jeden Gruppen-Minus) und die ansteigenden Spannungen an den Ports gemessen, dann eine Runde geflogen; „nicht nachmachen, nicht mal Wang Duoyu würde investieren“

Absturz um Absturz beim Modellflug hat einen Haufen 21700 (Panasonic) angesammelt, aus diesen kampferprobten alten Kameraden wird ein neues 6S2P gebaut. Solche Power-Zellen entladen mit 40A, bei einem Kurzschluss werden sie leicht heiß und fangen Feuer, vor dem Zusammenbau kommt auf beide Pole der Zellen Fish Paper als Isolierung; mit vernickeltem Stahlband werden sie verbunden und dann geschweißt: hier ein Stück dazu, unten mit diesem verbinden, dann mit diesem, der Strom kommt hier hoch und runter, biegt ab, hoch und runter, unten anschweißen (Erklärung der seriell-parallelen Verlegung). Multimeter zeigt 3,5V pro Zelle, 6S ist mal 6, etwa 22V, passt; dann die Lade-Balancer-Leitungen anschweißen: rot an Plus, schwarz an den Minus jeder Gruppe; mit dem Messgerät die Spannung an jedem Anschluss messen, sie steigt der Reihe nach an, so kann beim Laden jede Zelle ausbalanciert und synchron vollgeladen werden; das komplette 6S2P 8000mAh ist fertig, aufs Modell und eine Runde fliegen. Kommentare: Gibt es einen Link zum Punktschweißgerät; Entladerate (10C); mit welcher Spannung geschweißt; hat vertikale oder horizontale Anordnung Einfluss auf die Strombelastbarkeit; wo kauft man Stick-Zellen und welche Marke; bau mir ein 36V; drei Flugzeuge auf Nimmerwiedersehen.

Ergebnis

Schritte5 Schritte · Bild anklicken, um zur Stelle zu springen

1.

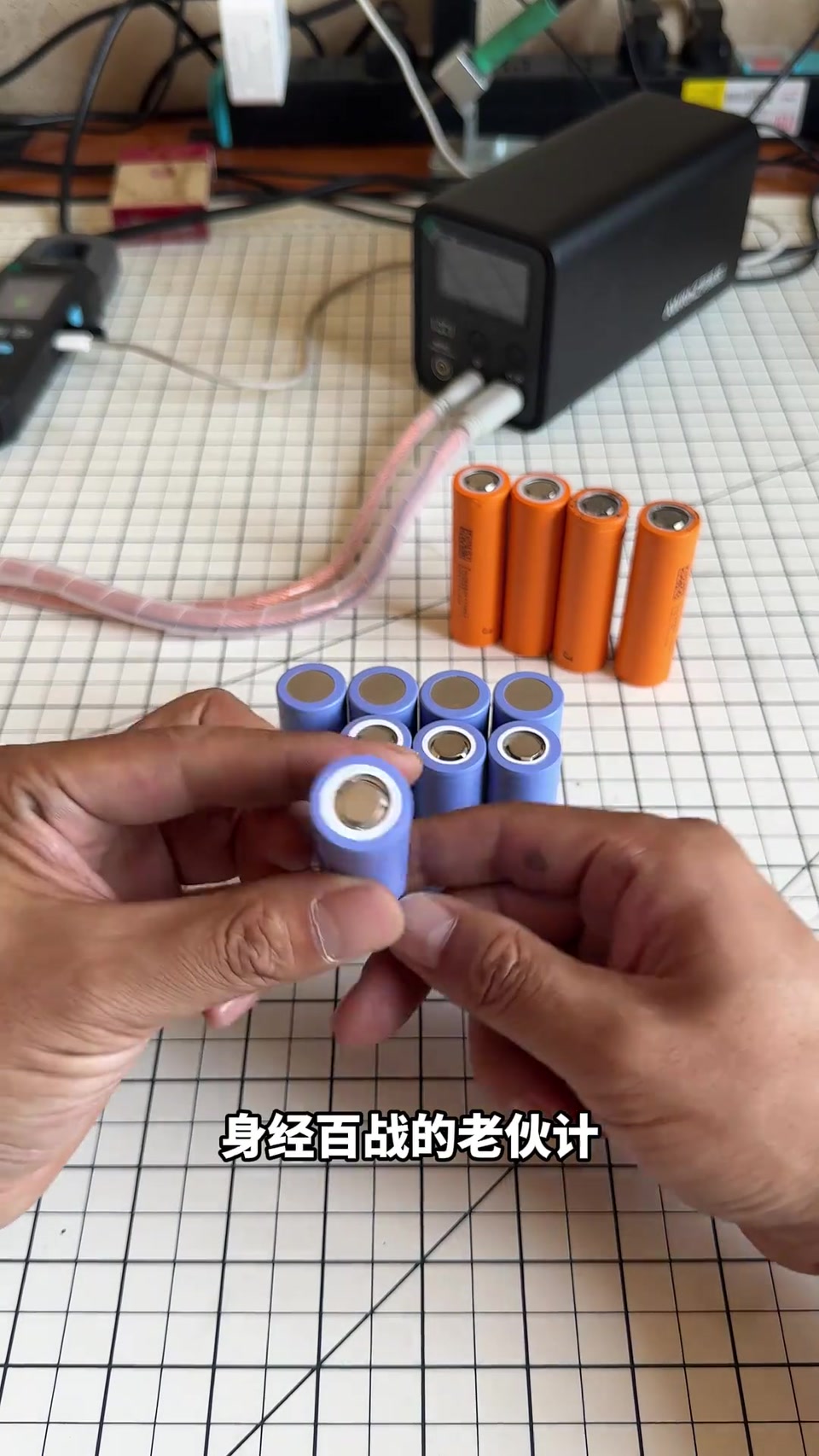

   1. Aus Abstürzen gesammelte alte 21700 zu 6S2P; 40A Power-Zellen

   Beim Modellflug durch Abstürze einen Haufen 21700 angesammelt; neu zu 6S2P gebaut; Power-Zellen mit 40A Entladung.

   00:00 – 00:13
2.

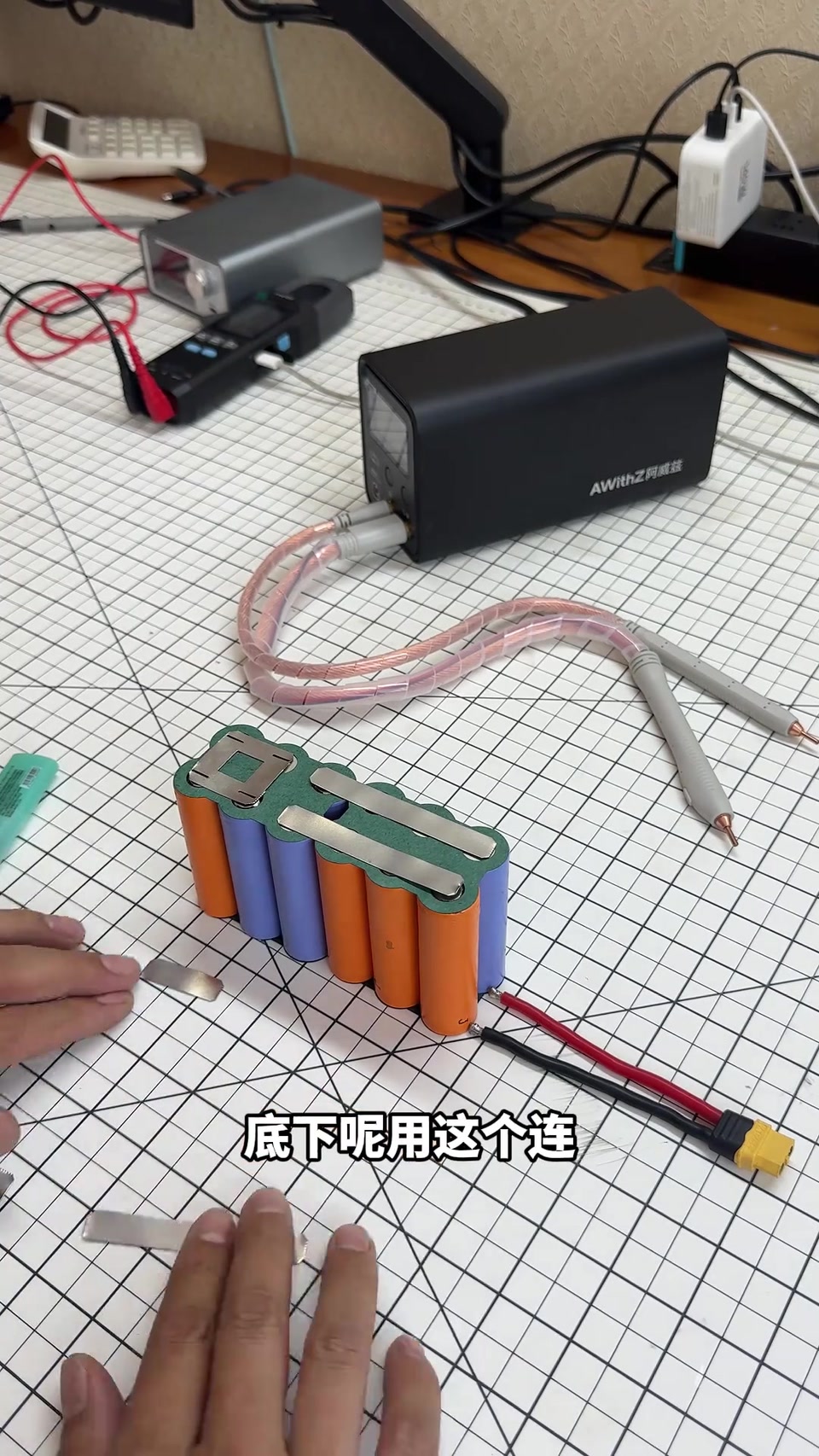

   2. Fish Paper auf beide Pole; vernickeltes Stahlband entlang des Strompfads verbinden und schweißen

   Kurzschluss wird leicht heiß und fängt Feuer, Fish Paper auf beide Pole zur Isolierung; mit vernickeltem Stahlband verbinden und dann schweißen: hier ein Stück dazu, unten verbinden, wieder verbinden, der Strom kommt hoch, geht runter und biegt ab, unten anschweißen.

   00:13 – 00:36
3.

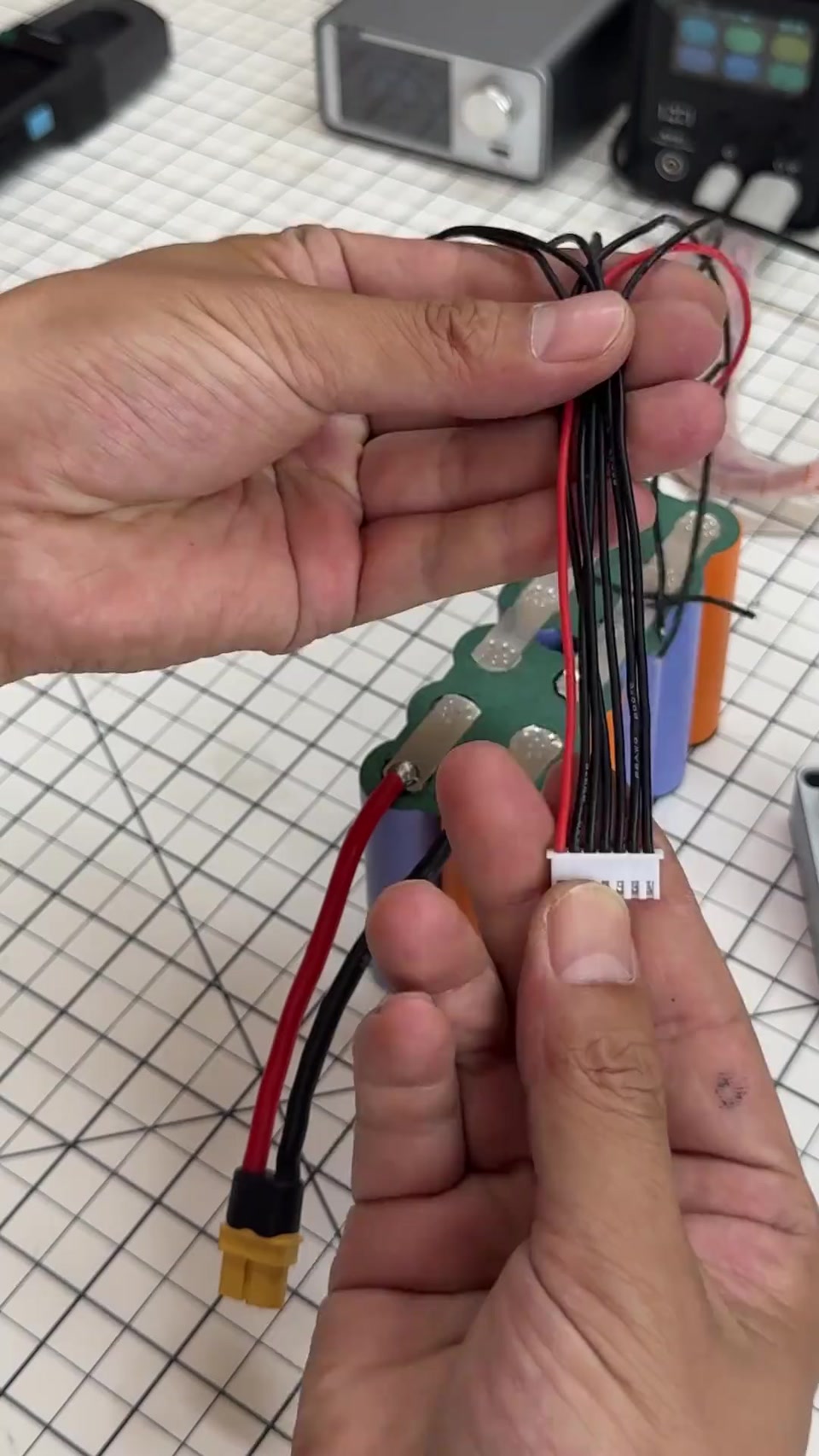

   3. 3,5V pro Zelle, 6S ≈ 22V; Balancer-Leitungen anschweißen

   Multimeter 3,5V pro Zelle, 6S mal 6 etwa 22V, passt; Lade-Balancer-Leitungen anschweißen: rot an Plus, schwarz an den Minus jeder Gruppe.

   00:58 – 01:10
4.

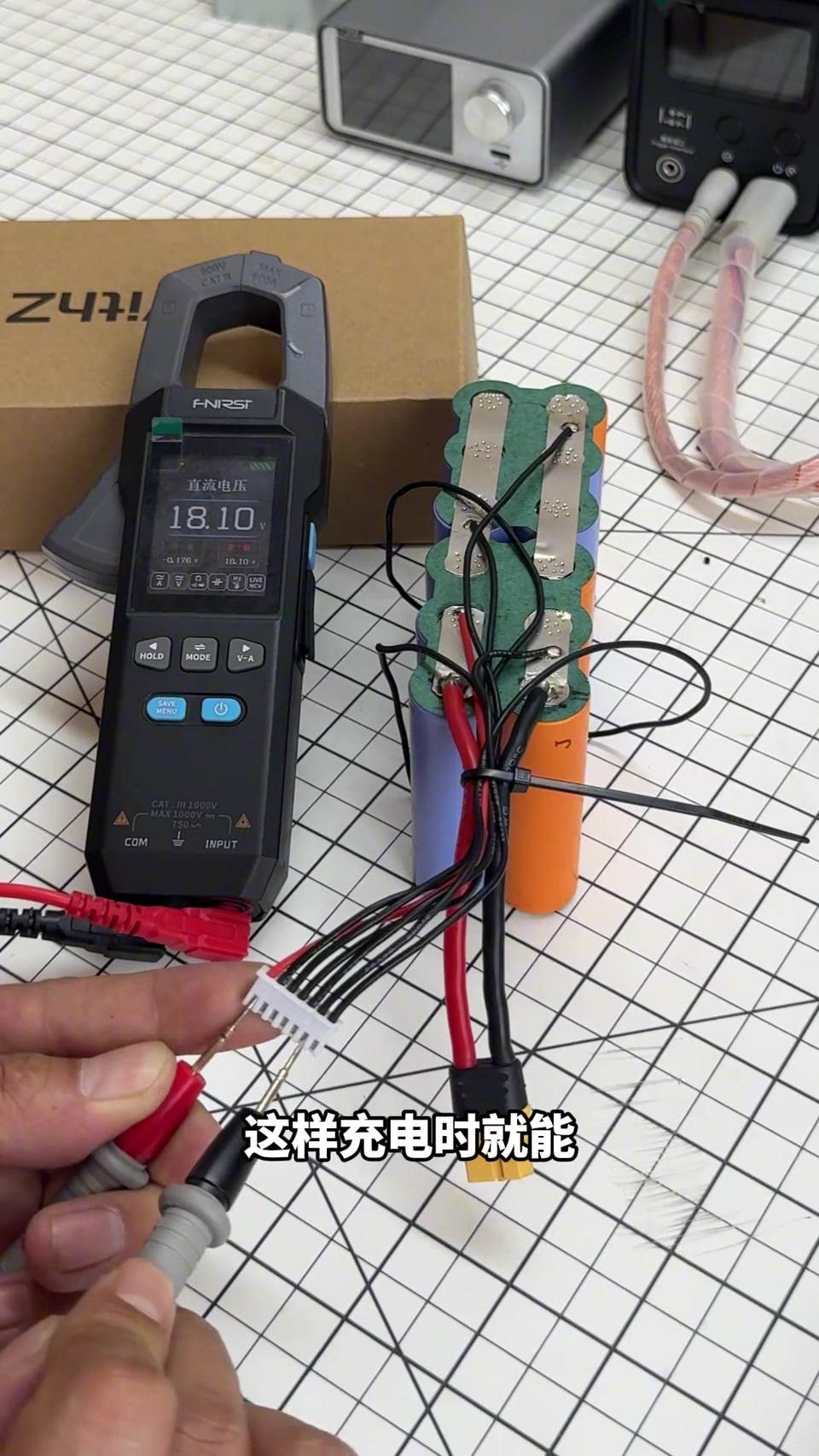

   4. Ansteigende Spannungen an den Balancer-Ports messen

   Mit dem Messgerät die Spannung an jedem Anschluss messen, sie steigt der Reihe nach an, beim Laden kann jede Zelle ausbalanciert und synchron vollgeladen werden.

   01:20 – 01:44
5.

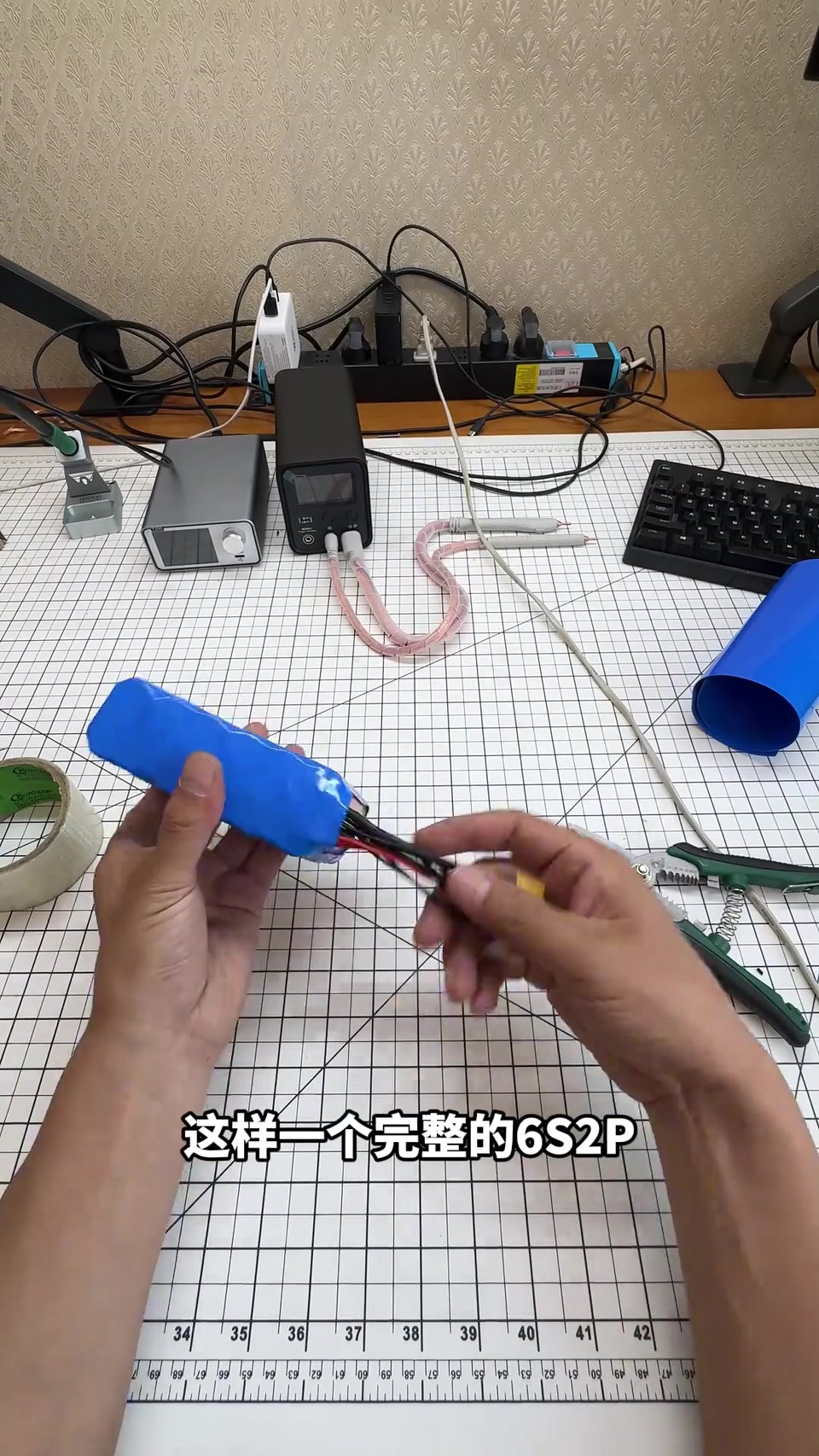

   5. 6S2P 8000mAh fertig, aufs Modell und eine Runde fliegen

   Panasonic-Zellen; komplettes 6S2P 8000mAh fertig; aufs Modell und eine Runde fliegen.

   01:44 – 02:09

Stückliste

Im Video abgelesen

Tipps des Creators

• Bei Power-Zellen vor dem Zusammenbau Fish Paper auf beide Pole 00:13
• Die Verlegung des Nickelbands planen, damit der seriell-parallele Strompfad stimmt 00:28
• Balancer-Leitungen rot an Plus, schwarz an jeden Gruppen-Minus; die Spannungen an den Ports sollten der Reihe nach ansteigen 01:05

Stolperfallen

• 40A Power-Zellen werden bei Kurzschluss leicht heiß und fangen Feuer 00:10
• Selbstironischer Titel „nicht nachmachen, nicht mal Wang Duoyu würde investieren“

Li-Ion-Sicherheit

• Brandgefahr bei Kurzschluss von Hochstromzellen, unbedingt isolieren 00:10
