航模炸机攒下的松下 21700 老电芯组 6S2P 8000mAh:动力电池 40A 短路易起火,两极贴青稞纸,镍钢带按电流路径串并连接点焊,单节 3.5V/总 22V,焊 6S 平衡线(红正、黑每组负)并测各口电压递增,上机飞一圈;「别学,王多鱼都不投」

玩航模一次次炸机攒下一堆 21700(Panasonic),用这些身经百战的老伙计重新组 6S2P。这种动力电池放电 40A,一旦短路很容易发热起火,组装前电芯两极贴青稞纸做好绝缘;用镍钢带把它们连接起来再焊接:这边加一片、底下用这片连、再用这片连,电流从这上来下去、拐过来上去下来,把下面焊上(讲串并联走线)。万用表测单节 3.5V,6S 就是乘 6 约 22V 没问题;再焊充电平衡线:红色焊正极,黑色焊到每一组负极;用表测每个接口电压依次递增,充电时能平衡每节让它们同步充满;完整的 6S2P 8000mAh 完成,上机飞一圈。评论:点焊机有链接吗;放电倍率(10C);多少电压焊接的;竖向排列和横向排列对过流有影响吗;棒棒电池哪买啥牌子;帮做 36V;三架飞机一去不复返。

做了什么 · 结果

制作步骤5 步 · 点图跳到原片

1.

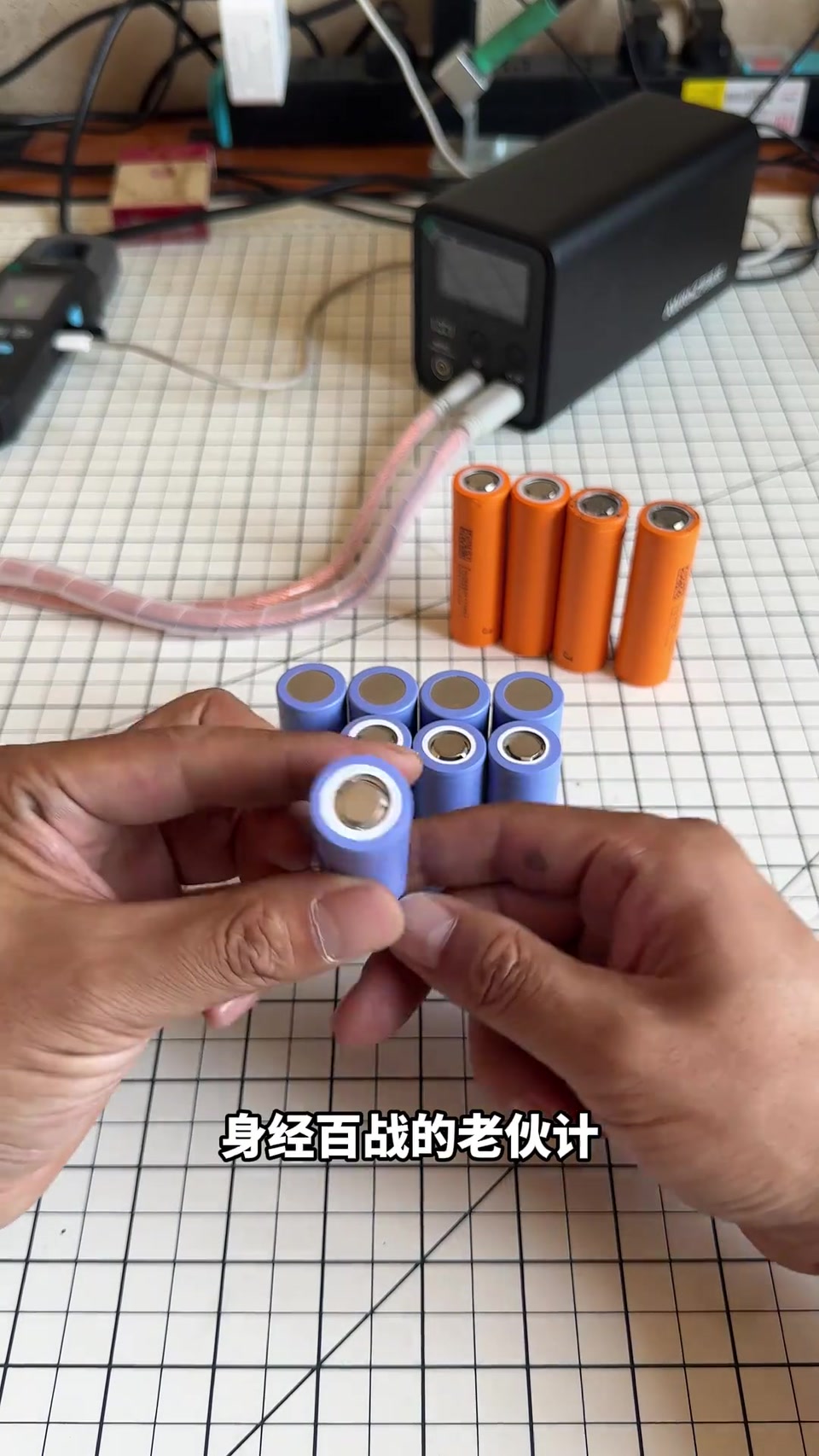

   1. 炸机攒的 21700 老电芯组 6S2P;40A 动力

   玩航模炸机攒下一堆 21700;重新组 6S2P;动力电池放电 40A。

   00:00 – 00:13
2.

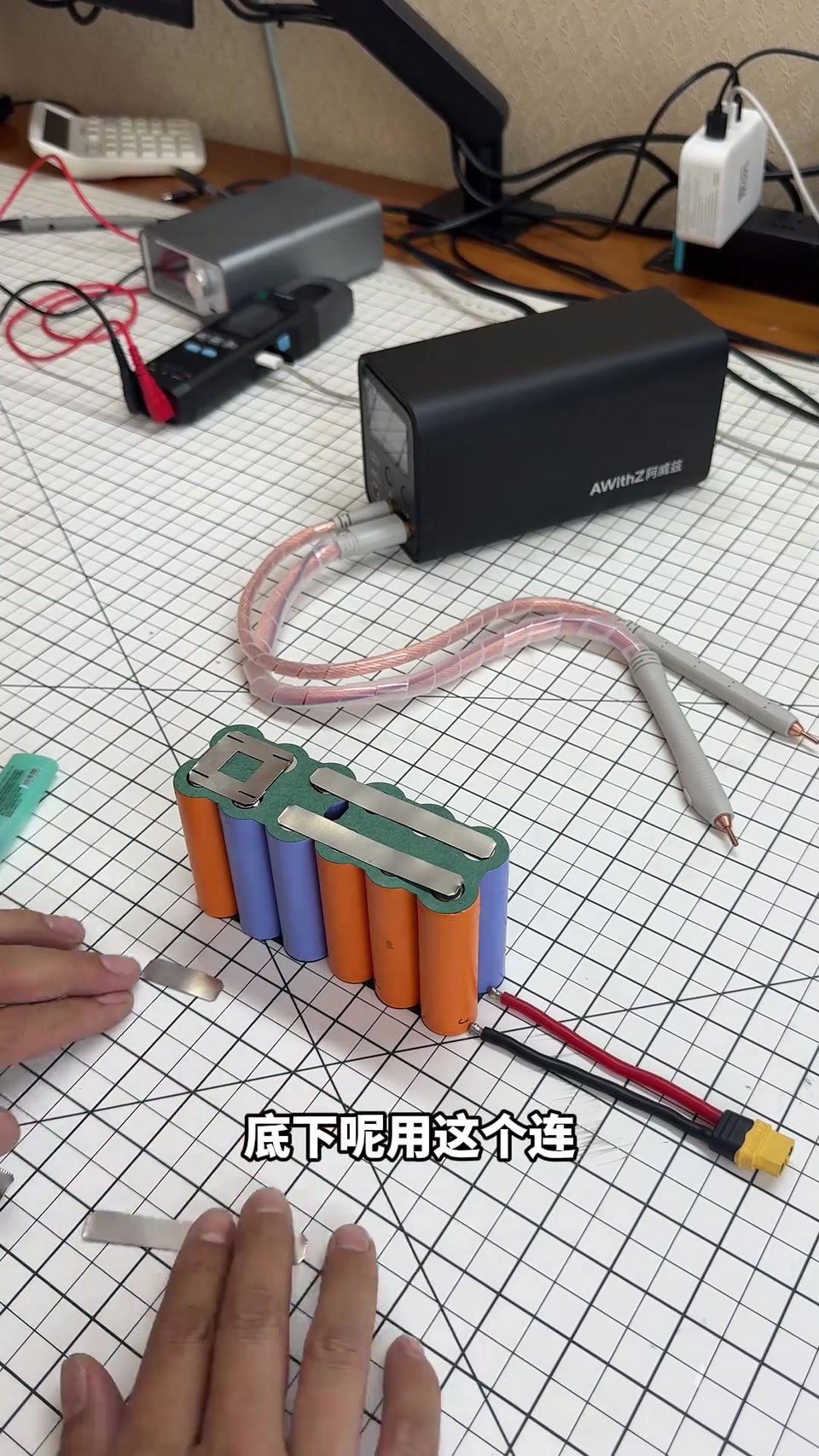

   2. 两极贴青稞纸;镍钢带按电流路径连接焊接

   短路易发热起火,两极贴青稞纸绝缘;镍钢带连接再焊:这边加一片、底下连、再连,电流上来下去拐过去,下面焊上。

   00:13 – 00:36
3.

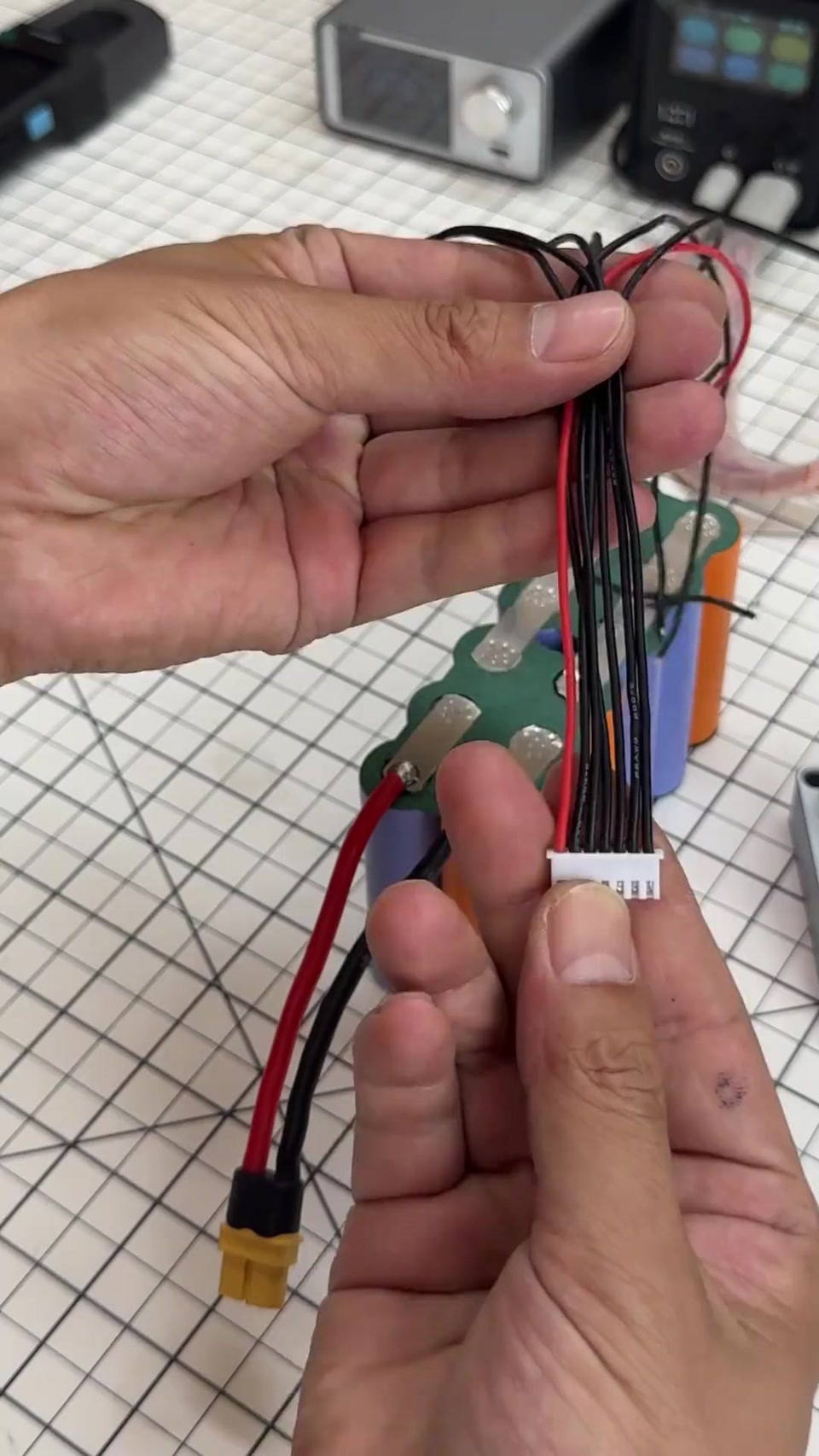

   3. 单节 3.5V,6S≈22V;焊平衡线

   万用表单节 3.5V,6S 乘 6 约 22V 没问题;焊充电平衡线:红焊正极,黑焊到每一组负极。

   00:58 – 01:10
4.

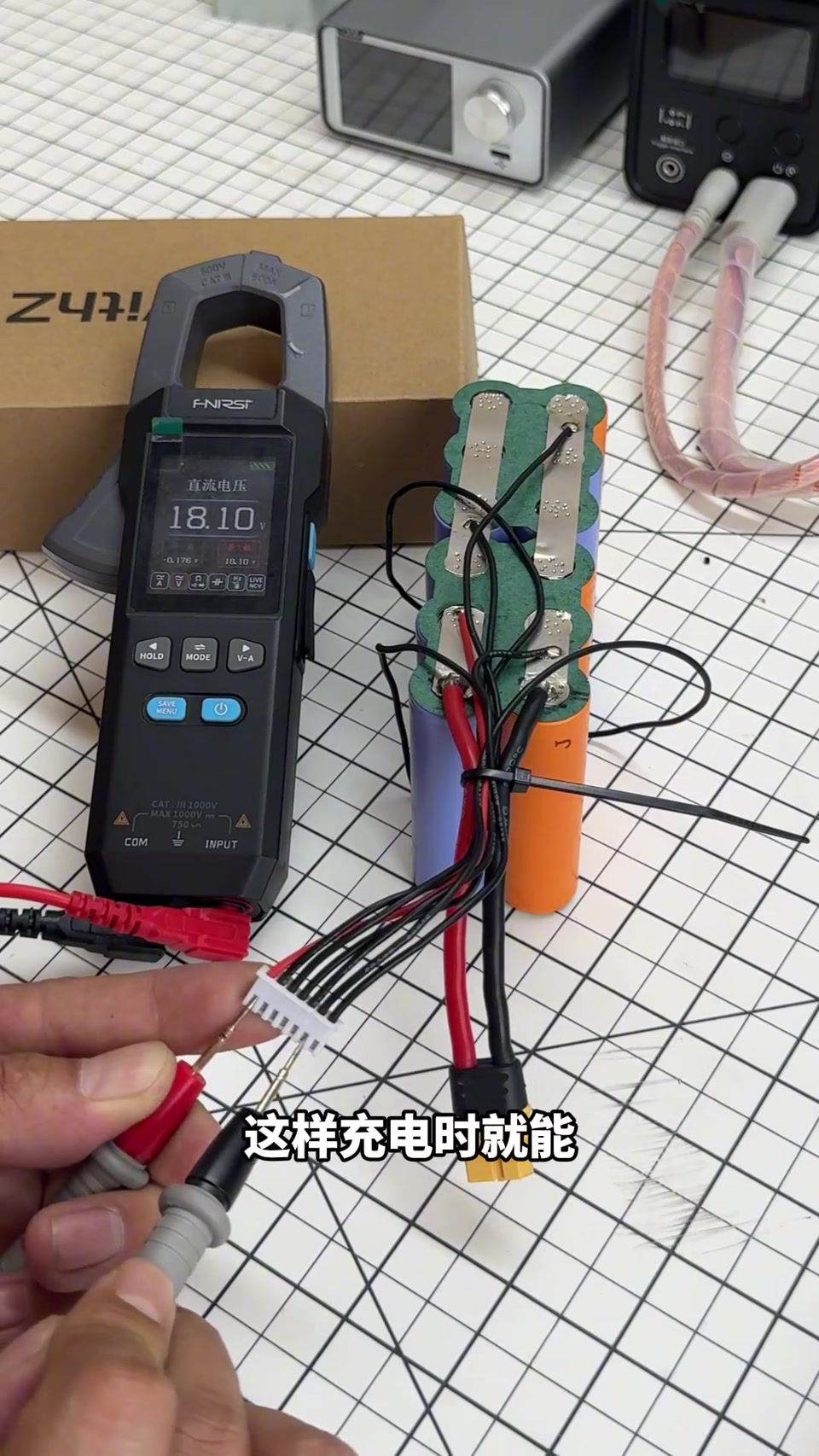

   4. 测各平衡口电压递增

   用表测每个接口电压依次递增,充电时能平衡每节同步充满。

   01:20 – 01:44
5.

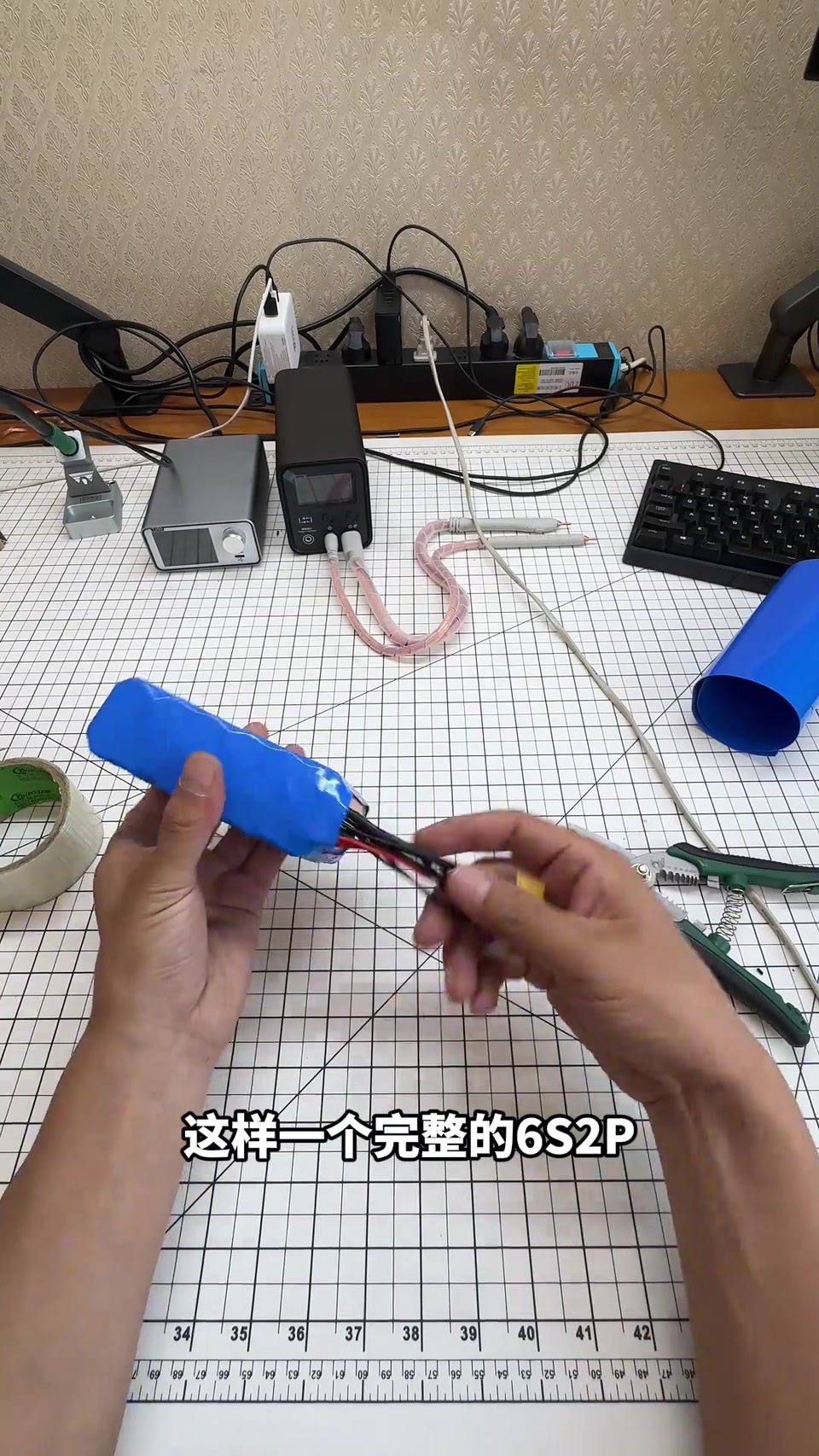

   5. 6S2P 8000mAh 完成,上机飞一圈

   Panasonic 电芯;完整 6S2P 8000mAh 完成;上机飞一圈。

   01:44 – 02:09

物料清单

画面读数

博主经验

• 动力电芯组装前两极贴青稞纸 00:13
• 规划镍带走向使电流串并正确 00:28
• 平衡线红正黑每组负,测各口电压应依次递增 01:05

踩过的坑

• 40A 动力电池短路易发热起火 00:10
• 标题自嘲「别学,王多鱼都不投」

锂电安全提示

• 高倍率电芯短路起火风险,务必绝缘 00:10
