阿威兹U3电焊机，自组18650电池教程

老高(RC/穿越机)开箱阿威兹 U3(11000mAh,百十来块)并手把手做 2S 18650:烙铁焊 18650 太热伤电池,用点焊把正负极「转成镍片」再挂锡;手动模式、预热 2ms/间歇 2ms、5 档,每节 4 个点;串联 8.06V;正极铝片氧化层不沾锡只能点镍片;接 XT30 + 平衡线,EVA 海绵 + 热缩,平衡口 4.048/4.039V,配航模充电器快充

开箱 RC 模型车常用工具阿威兹 U3 点焊机:像充电宝,两个镀金插孔接点焊笔,USB 输出可当充电宝,Type-C 充电,11000mAh 3.7V,「小型便携点焊机行业开拓者」;说明书重要(点焊方法、设置教程、可焊镍片铜片厚度);配件包两根点焊笔、USB 线、一小包镍片。用途:DIY 18650/21700 串并联。以老高遥控器(Hello Radio V14)18650 电池为例:以前没点焊机用电池盒 + 总正负焊 XT30 头,平衡头充电太慢,并联接 XT30 + XT60 转 XT30 接充电器快充;有点焊机就不需要电池盒。18650 两端金属用焊锡串并联非常难,焊接大量热易损坏电池内部结构,建议准备小型点焊机,百十来块钱,啪啪两下。做法:电池固定,剪合适长度镍片,锋利边角修圆(避免扎破热缩膜);长按开机,焊笔插针插紧;手动模式(焊笔开关按一下啪就焊,自动是两笔接触自动焊);预热 2 毫秒、间歇 2 毫秒;档位从 65 往下调到 5 档就够;连点一次;一笔压住另一笔点,5 档焊两点已结实,18650 点四个点(点两次)非常牢固;另一节正极点上,正负极连好。18650 单节 3.7V,万用表直流测总电压 8.06V 证明串联成功。正面总正总负也点镍片:因为焊锡焊不上,正极是铝片有致密氧化层挂不上锡,负极能焊;把铝片「转成镍片」后挂锡容易(评论:锉刀锉一下不就焊上了→「锉炸了找他」)。接平衡线到两节中间镍片和两端;做好 2S;绝缘可用青稞纸,老高用 EVA 海绵两头一包再热缩膜吹;总线 8 点几伏,平衡口 4.048/4.039V 正常。飞穿越机多喜欢快充,接 XT30 用航模/车模充电器快充。18650 DIY 点焊机必备,不要拿大电烙铁傻呵呵焊 18650,温度太高有风险。评论:说话能慢点么(不行 1.5 倍速);电压回传焊上去更方便;2S 平衡头三根线中间焊哪;太轻松了以前电烙铁老短路;买了点焊机该手搓新能源汽车了。

做了什么 · 结果

制作步骤9 步 · 点图跳到原片

1.

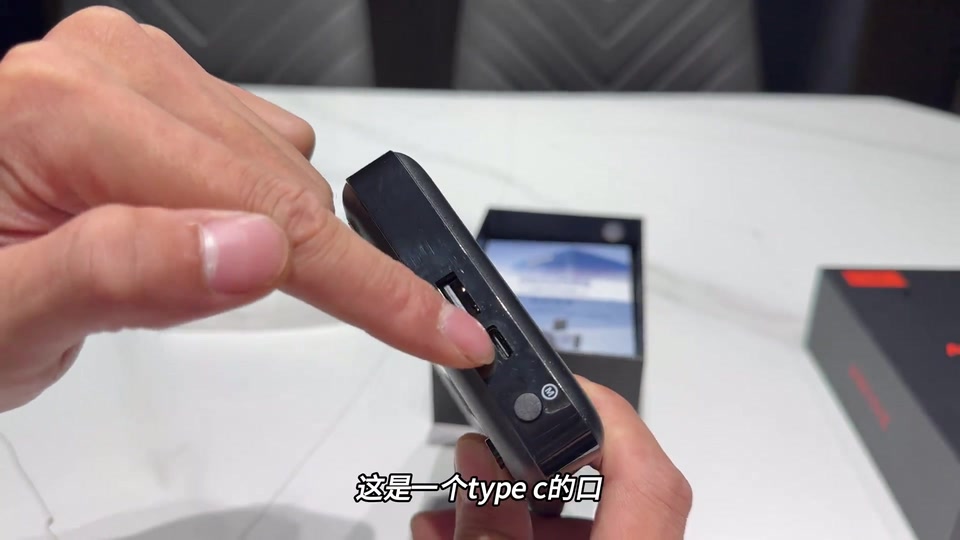

   1. 开箱 U3:充电宝造型、镀金笔孔、USB/Type-C、11000mAh、说明书、配件

   像充电宝;两个镀金插孔接焊笔;USB 输出可当充电宝;Type-C;11000mAh 3.7V;行业开拓者;说明书有点焊方法/设置/可焊厚度;两根焊笔、USB 线、一小包镍片。

   00:01 – 00:35
2.

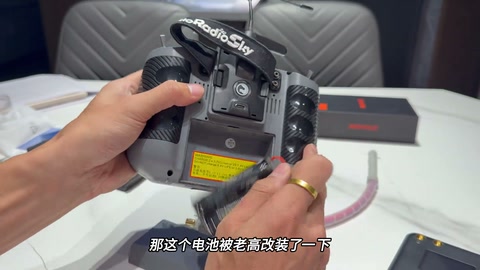

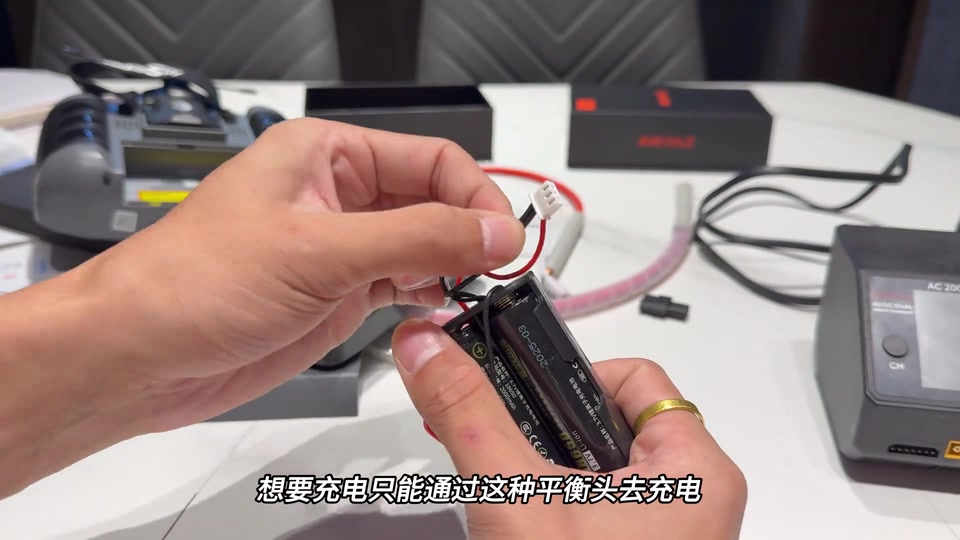

   2. 为何需要点焊:遥控器 18650 快充改装;烙铁伤电池

   DIY 18650/21700 串并联用;Hello Radio V14 遥控器电池改装:电池盒 + XT30 总正负,平衡头充太慢,XT60 转 XT30 快充;有点焊机不用电池盒;焊锡焊 18650 极难且大量热损坏内部结构;建议小型点焊机,百十来块,啪啪两下。

   00:35 – 01:45
3.
   3. 思路:金属极「转成镍片」再挂锡;镍片修圆角

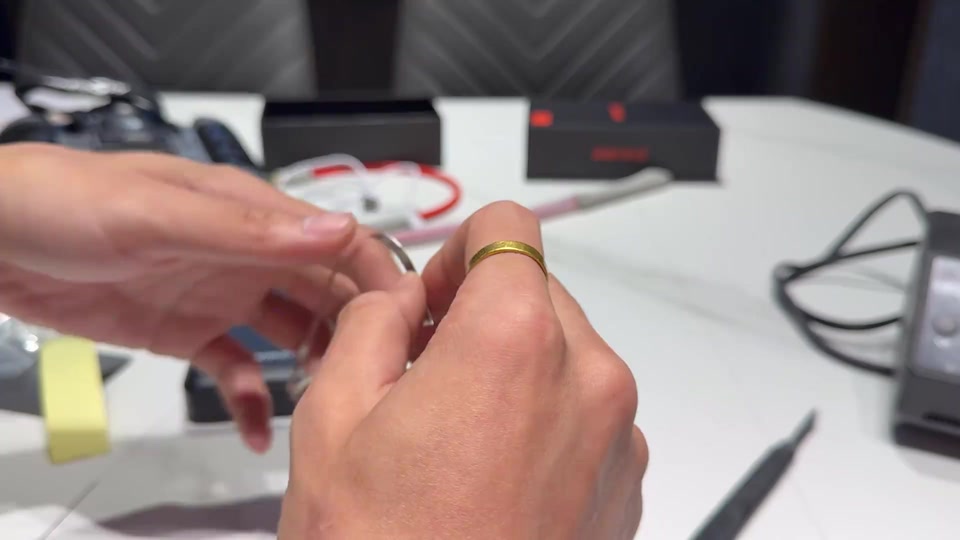

   串联把正负极接一起,剪合适镍片贴负极/正极,点焊把金属片转换成镍片再焊锡;固定电池;镍片修短,锋利边角修圆,避免扎破热缩膜。

   01:46 – 02:15
4.

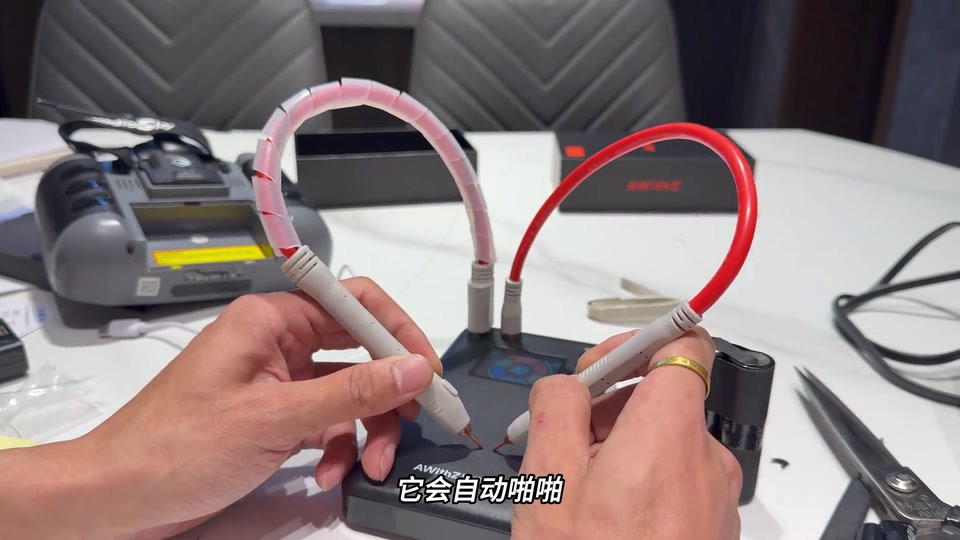

   4. 开机、插笔;手动 vs 自动;预热 2ms 间歇 2ms;65→5 档

   长按开机;插针一头对准用力插进;手动模式笔上开关点一下啪焊上,自动是两笔接触后自动啪啪;预热 2 毫秒间歇 2 毫秒;档位往下调,5 档就可以。

   02:15 – 02:56
5.

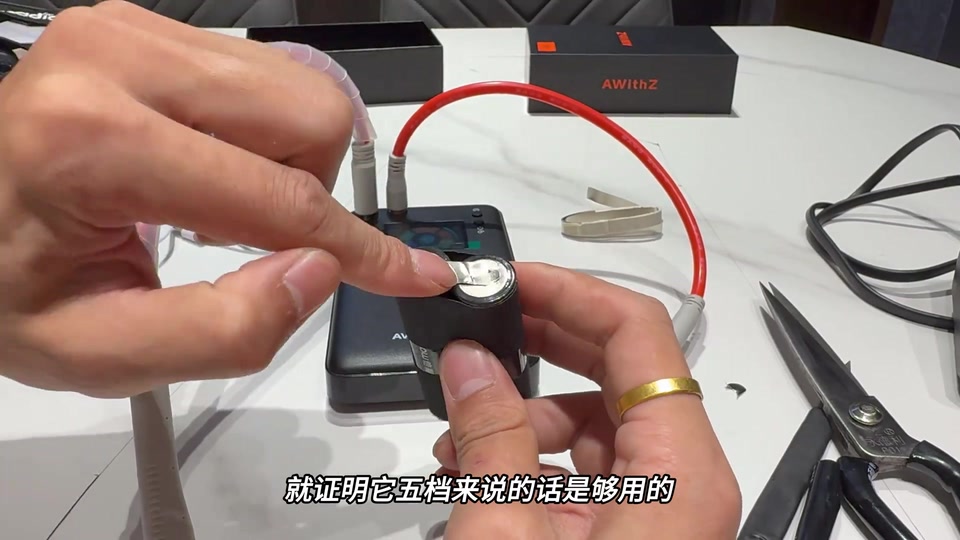

   5. 连点一次,5 档两点已结实;每节 4 点;串联完成

   手动按次数,连点一次;一笔压住另一笔点;5 档两点已焊结实,厚度够用;18650 点四个点(两次)非常牢固;另一节正极点上;正负极连好,真好用高效。

   02:56 – 03:40
6.

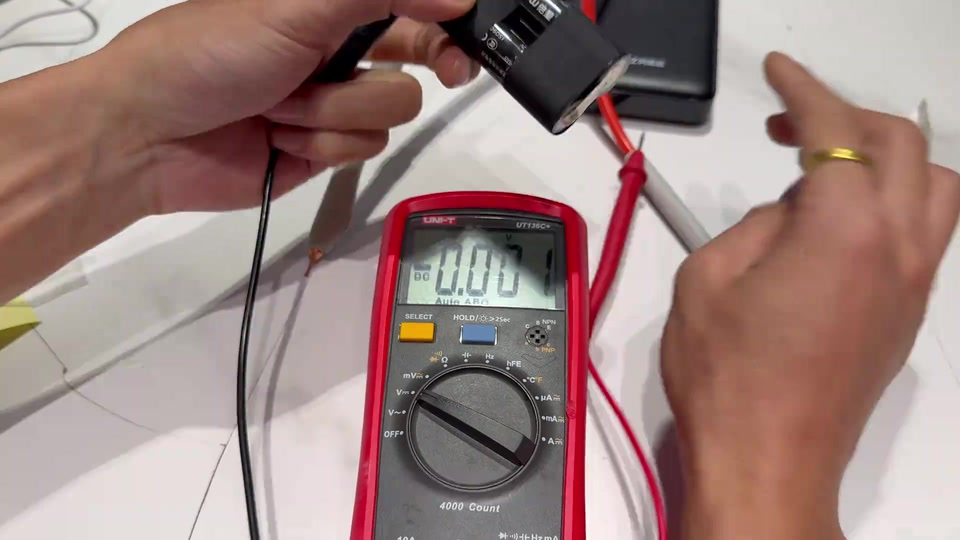

   6. 万用表 8.06V 证明串联;正面总正负也点镍片

   单节 3.7V;直流档测 8.06V 串联成功;正面总正总负也用镍片点上,因为焊锡焊不上,充电线要焊在总正负;截合适镍片点上。

   03:40 – 04:08
7.

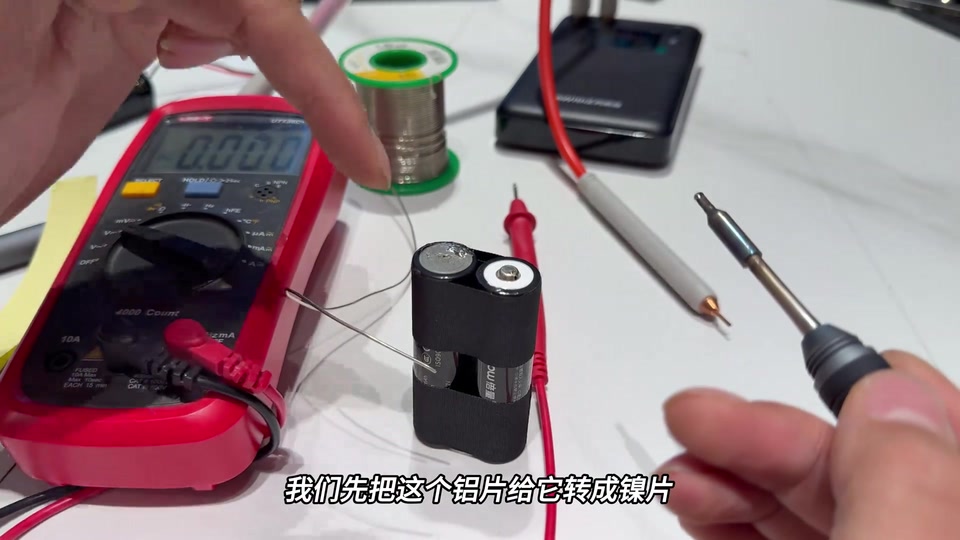

   7. 正极铝片氧化层不挂锡→先点镍片再挂锡

   焊锡丝含松香也挂不上正极;负极镍片可焊;正极是铝片,致密氧化层与焊锡连不到一起;把铝片转成镍片先点正极,两面各点一次,再负极;镍片上挂锡很好挂。

   04:09 – 04:57
8.
   8. 接平衡线;EVA 海绵 + 热缩;8 点几 V,平衡口 4.048/4.039V

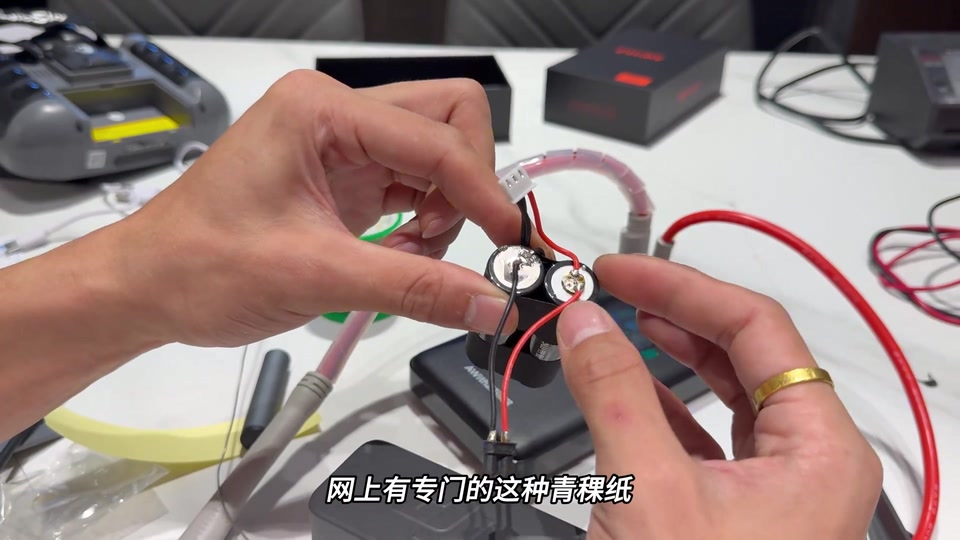

   平衡线接两节中间镍片和两端正负;2S 完成;两端绝缘可用青稞纸,老高用 EVA 海绵两头一包再热缩;总线 8 点几伏;平衡口 4.048/4.039V 正常。

   04:57 – 05:32
9.

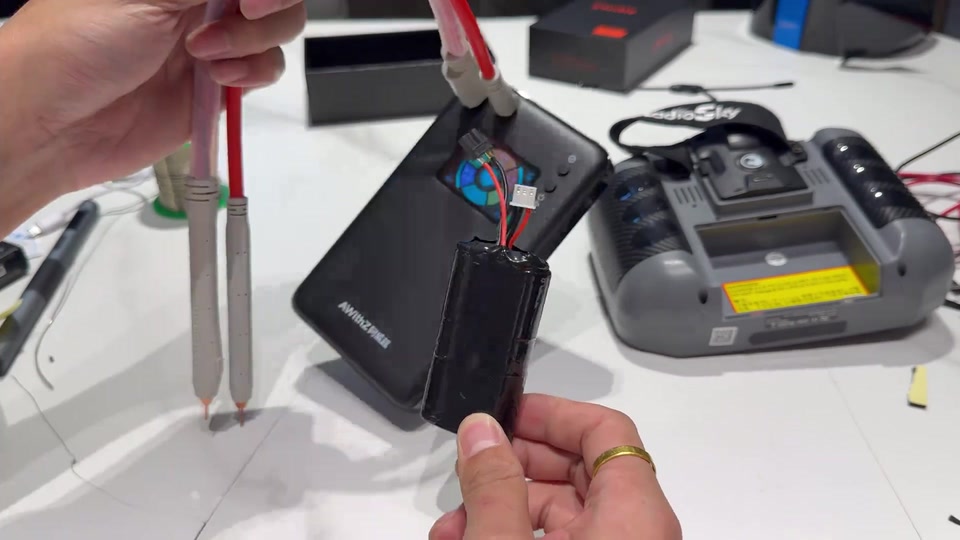

   9. 热缩、XT30 快充;别用大烙铁焊 18650;总结

   海绵保护,黑色热缩膜吹风机吹;飞穿越机喜欢快充,接 XT30 用航模/车模充电器快充;18650 DIY 点焊机必备,叫阿威兹 U3;不要拿大电烙铁焊 18650 温度太高有风险;有不懂私信。

   05:43 – 06:33

物料清单

画面读数

博主经验

• 焊锡焊不上电芯极片:先点焊镍片把极「转成镍片」再挂锡 01:53
• 正极是铝壳带氧化层不沾锡,负极可沾 04:23
• 镍片锋利边角修圆,防扎破热缩膜 02:07
• 手动模式:一笔压住另一笔点;18650 每节 4 点足够 02:56
• 预热 2ms/间歇 2ms,5 档够焊随机镍片 02:42
• 穿越机玩家做 XT30 + 平衡线用航模充电器快充 05:53

踩过的坑

• 平衡头充电太慢 00:58
• 电烙铁焊 18650 温度太高损坏内部结构、有风险 01:30

锂电安全提示

• 不要拿大电烙铁焊 18650,温度太高有风险 06:06
• 两端做好绝缘(海绵/青稞纸 + 热缩) 05:10
