第31集 | 非常开门，早安，牛马的日常，能量+1 自己动手加工一组2串2并手电筒电池，适用于沃尔森sp10等8.4手电筒伏

萤火虫「牛马日常」:U3 加强版点上瘾拿菜刀解压后干正事——CNC 铣铜片、3D 打印四孔支架、激光刻字,做 2S2P 手电筒电池(沃尔森 SP10 等 8.4V),点焊后万用表测压,绿色热缩塑封;评论:1mm 铜板刚不动、没加保护板(原厂也没有,通用板放不进手电)、「1.5 镀镍都勉强严重虚标我刚退」(博主:不存在推广费)

开场「点上瘾了,拿前任菜刀解解压,我焊焊焊」,然后「还是干正事要紧」。流程(无解说,看画面):CNC 铣出小铜片(评论:1mm 铜板有点厚刚不动,所以加工成小片);3D 打印四孔电池支架;卡尺测量;激光刻字;四节电芯(14500/16340 类小电芯)装进支架,U3 加强版点焊镍片做 2S2P;万用表测电压约 7V(2S);绿色热缩膜塑封成手电电池包,装进沃尔森 SP10 类 8.4V 手电筒;「开门+1」。评论 73:收了多少推广费、1.5 镀镍都勉强严重虚标我刚退(不存在推广费);连保护板都不加?(没合适板子,原厂电池也没均衡保护板,通用板放不进手电,小板一开灯就输出保护);以为把铜片直接刚上去(1mm 铜板有点厚刚不动);又是 CNC 又是福禄克差生工具多;随意点会不会影响放电电容寿命(博主赞过)。

做了什么 · 结果

制作步骤5 步 · 点图跳到原片

1.

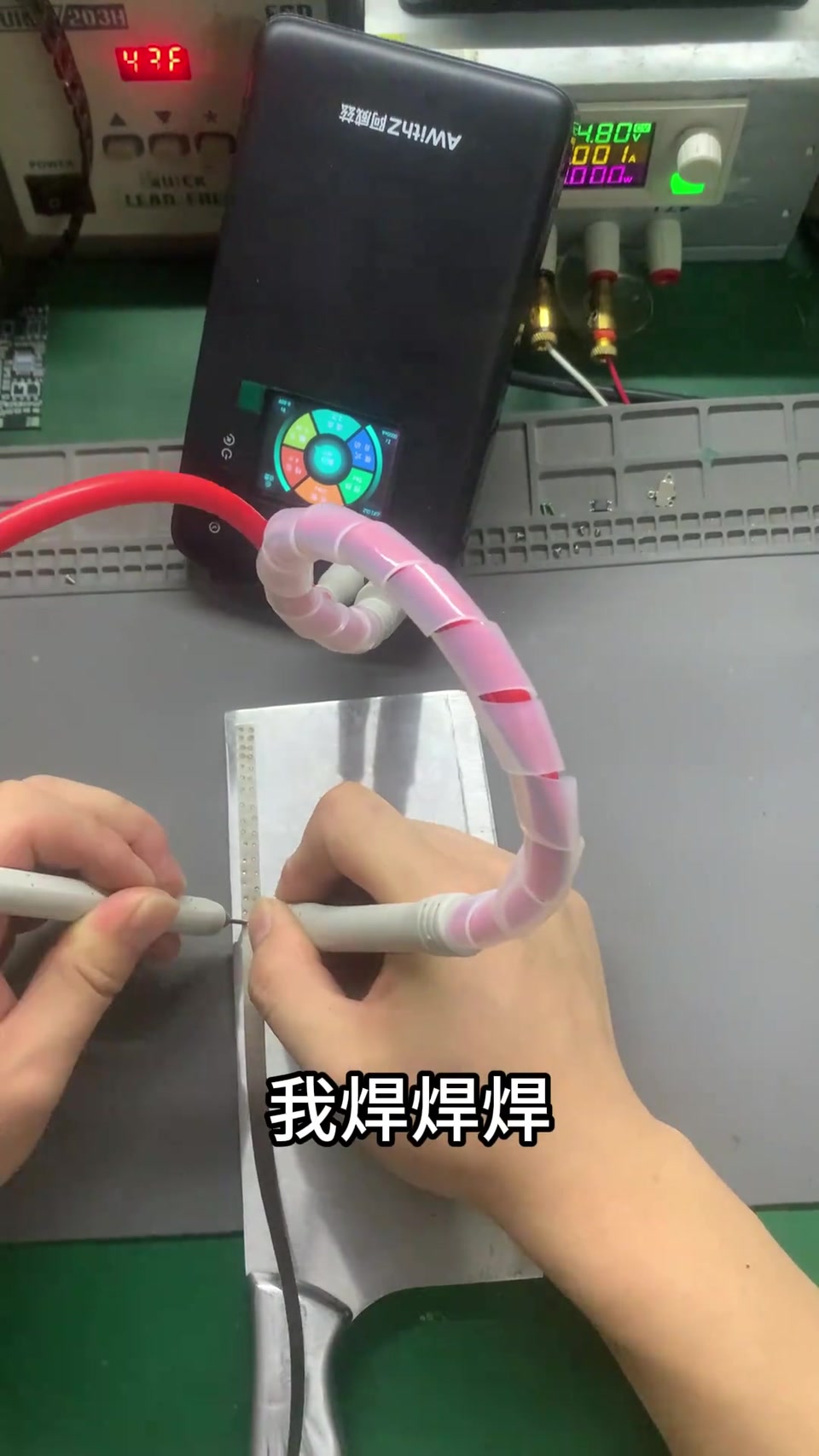

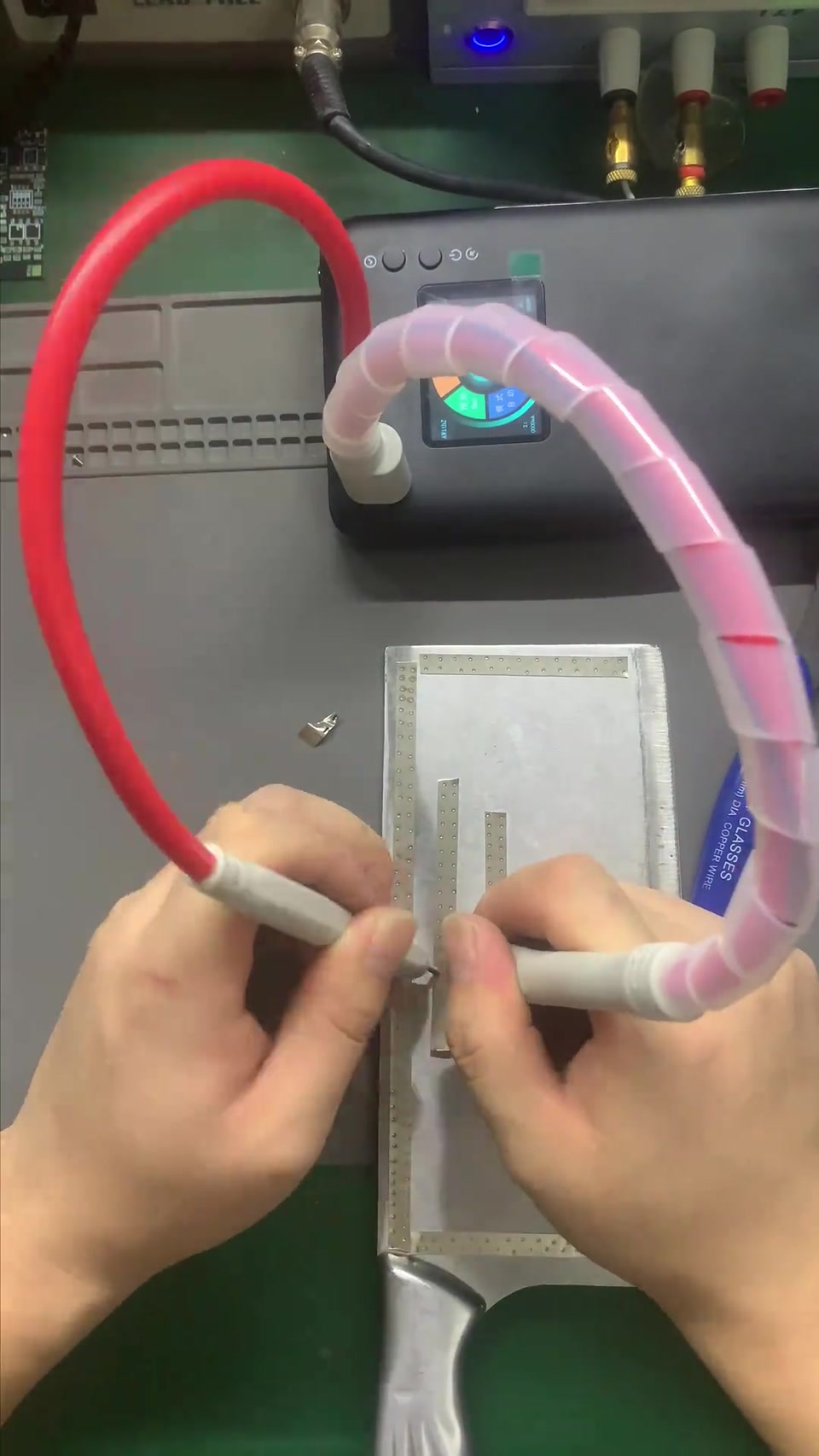

   1. 点上瘾拿菜刀解压;干正事

   点上瘾了拿前任菜刀解解压我焊焊焊;还是干正事要紧。

   00:03 – 00:17
2.

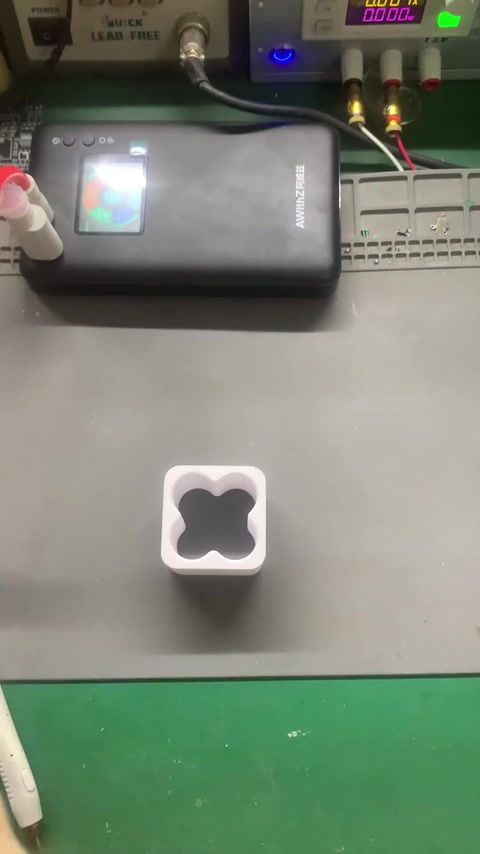

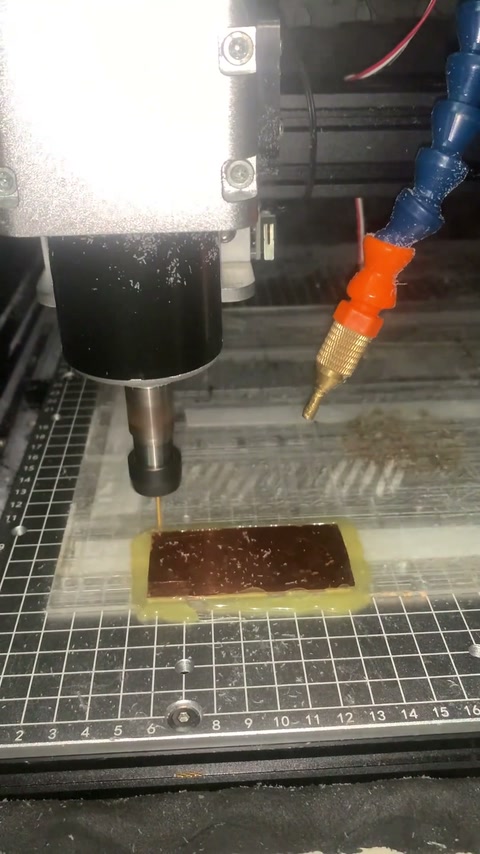

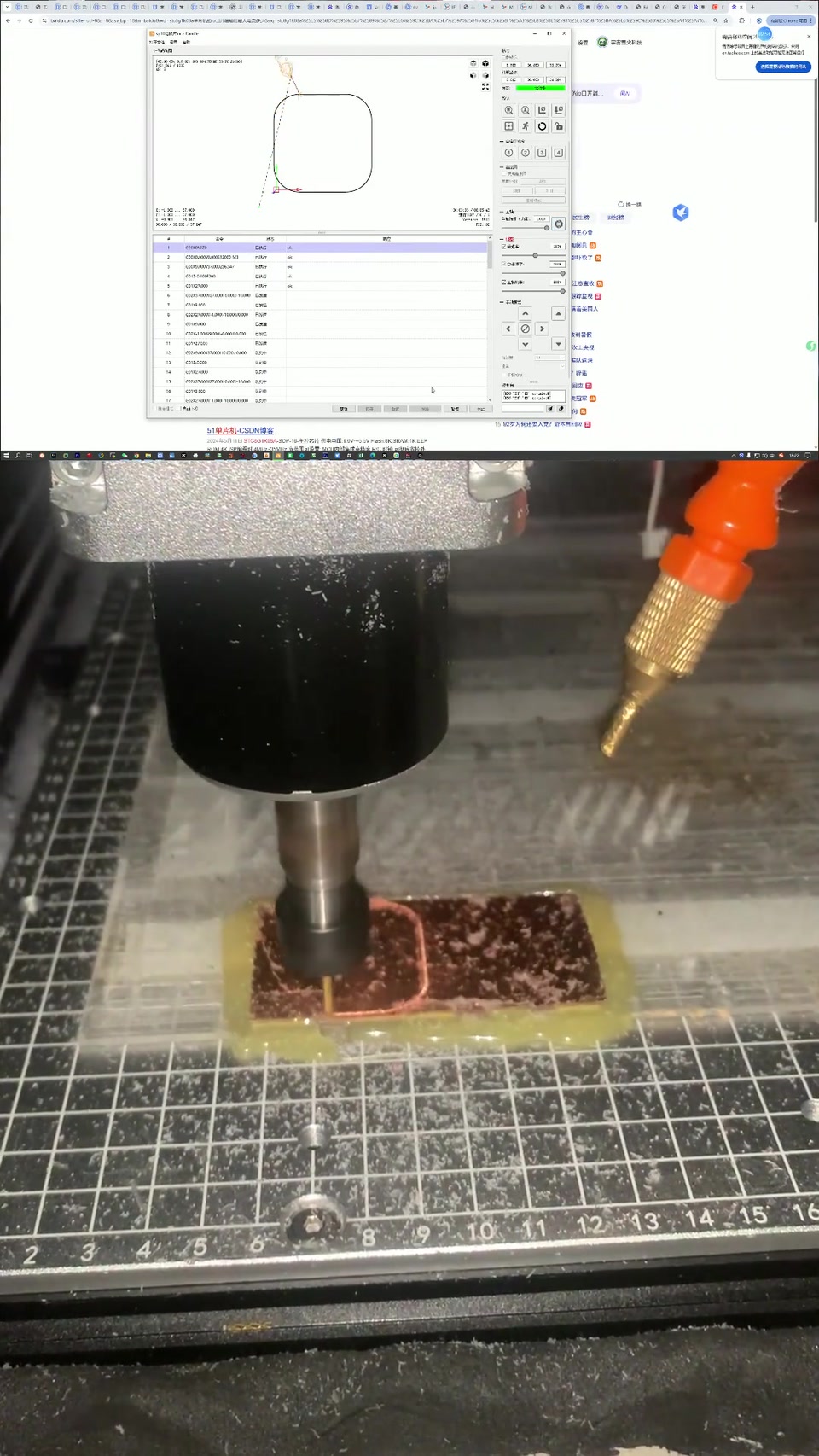

   2. CNC 铣铜片;3D 打印四孔支架(看图)

   CNC 铣出小铜片;打印四孔电池支架。

   00:17 – 01:08
3.

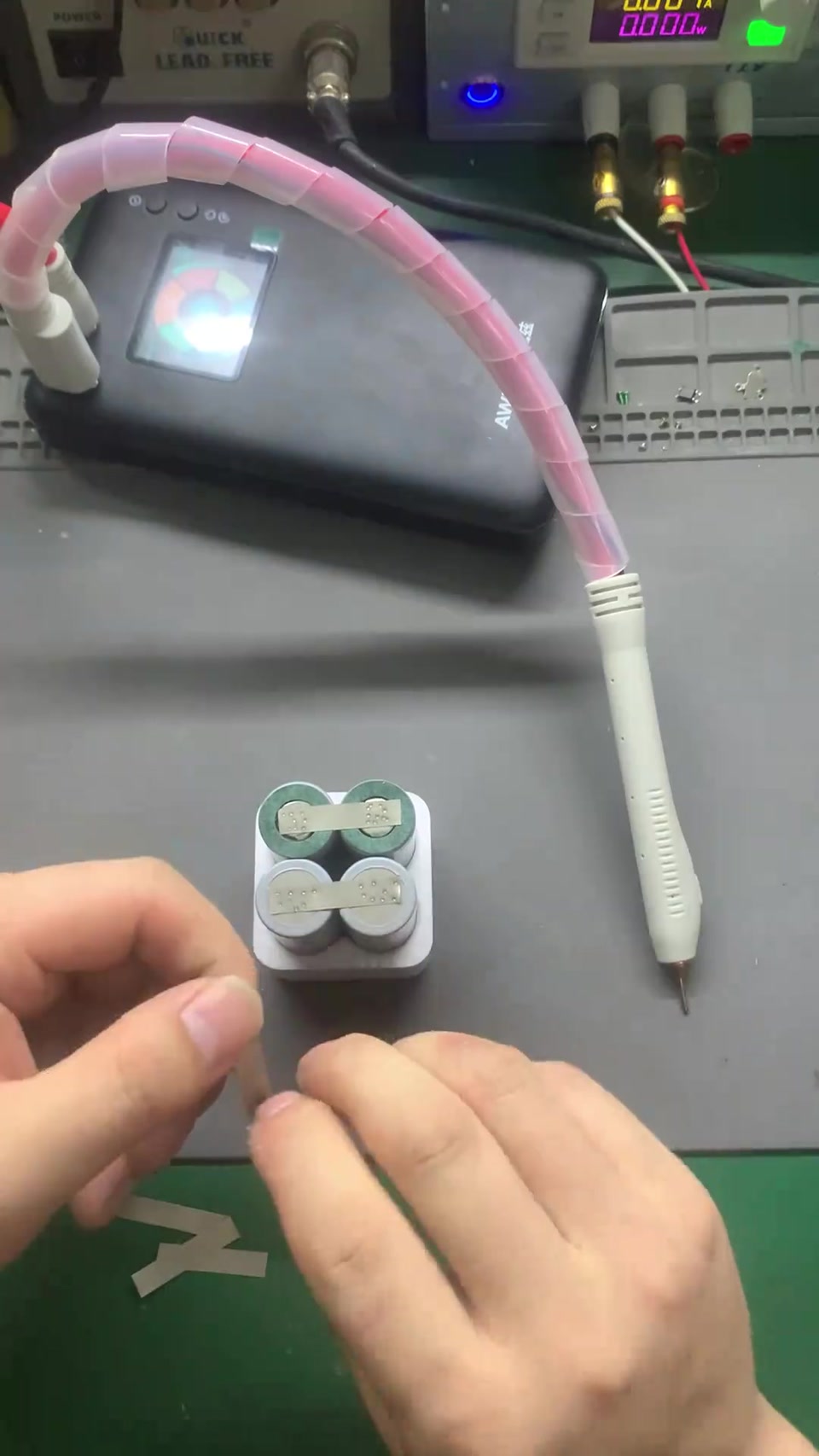

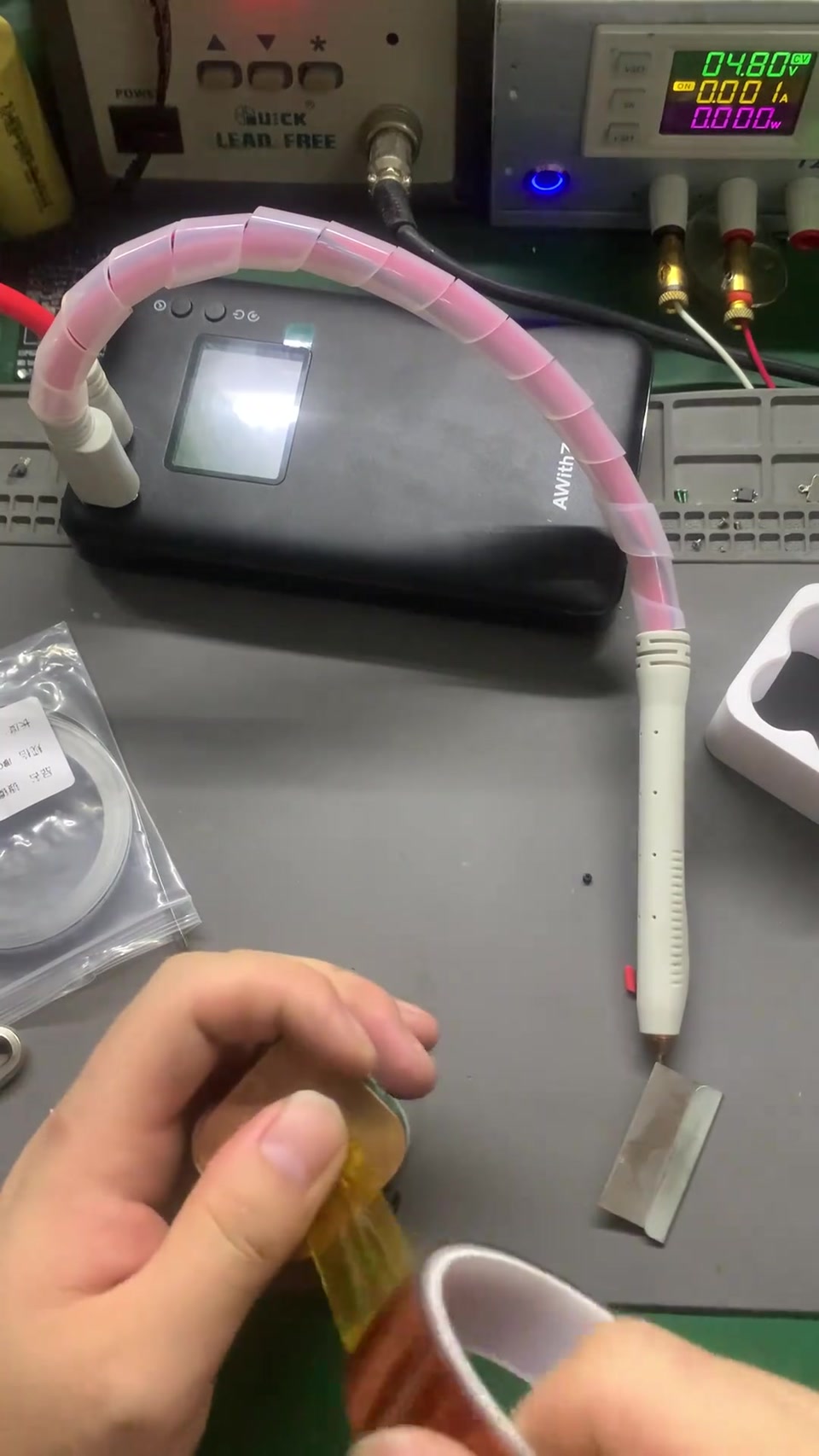

   3. 卡尺测量;激光刻字;装电芯(看图)

   卡尺测;激光刻字;四节电芯入支架;绿色热缩膜准备。

   01:22 – 02:40
4.
   4. U3 点焊 2S2P;万用表测压(看图)

   点焊镍片;万用表测约 7V;塑封。

   03:10 – 04:22
5.
   5. 装进手电;开门+1

   绿色热缩成品装进 SP10 类手电;开门+1。

   04:30 – 05:11

物料清单

博主经验

• 手电筒专用电池包按原厂无保护板方案,通用板放不进(博主解释)
• CNC 铣小铜片做导电件,厚铜板点焊不动

踩过的坑

• 1mm 铜板点焊刚不动
• 评论:随意点焊可能影响放电电容寿命(博主赞过)
• 评论:1.5 镀镍都勉强,严重虚标,已退货

锂电安全提示

• 2S2P 无保护板,依赖手电自身保护(争议)

原话
