在家就能制作锂电池组

6 节 18650 做 3 串 2 并 12V 电池组:防水盒 + 支架 + 12V 保护板 + DC 充放电口,亚克力片绝缘,阿威兹点焊;实测带汽车透镜大灯手电、DIY 台钻,充电绿灯变红

阿杰教在家做 18650 12V 电池组。配件:防水盒、6 节 18650、电池支架、12V 锂电保护板,做 3 串 2 并。组装过程中用阿威兹点焊机点焊(画面水印);装保护板时下面要做绝缘,用亚克力薄片,纤维胶带先固定;保护板接线图发在画面上(12V 锂电池保护板 REV2.0,充电/放电,适用电机/电钻,禁止短路,12.6V)。成品:防水盒表面磨砂处理,加 DC 充放电接口。测试放电:先接汽车透镜大灯做的手电筒,开关远近光没问题;再给之前做的 DIY 台钻供电,钻一块小木板;试充电绿灯变红灯正常。评论:问内阻、点焊机哪买、为什么要保护板、三串十并要多大保护板;最高赞问启动汽车用 3 串 12.6 还是 4 串 16.8。

做了什么 · 结果

制作步骤7 步 · 点图跳到原片

1.

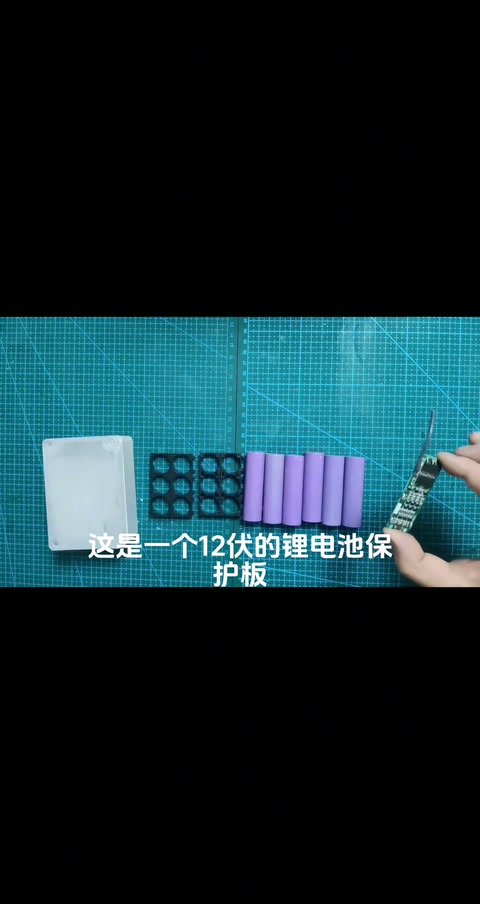

   1. 配件清单:防水盒、6 节 18650、支架、12V 保护板

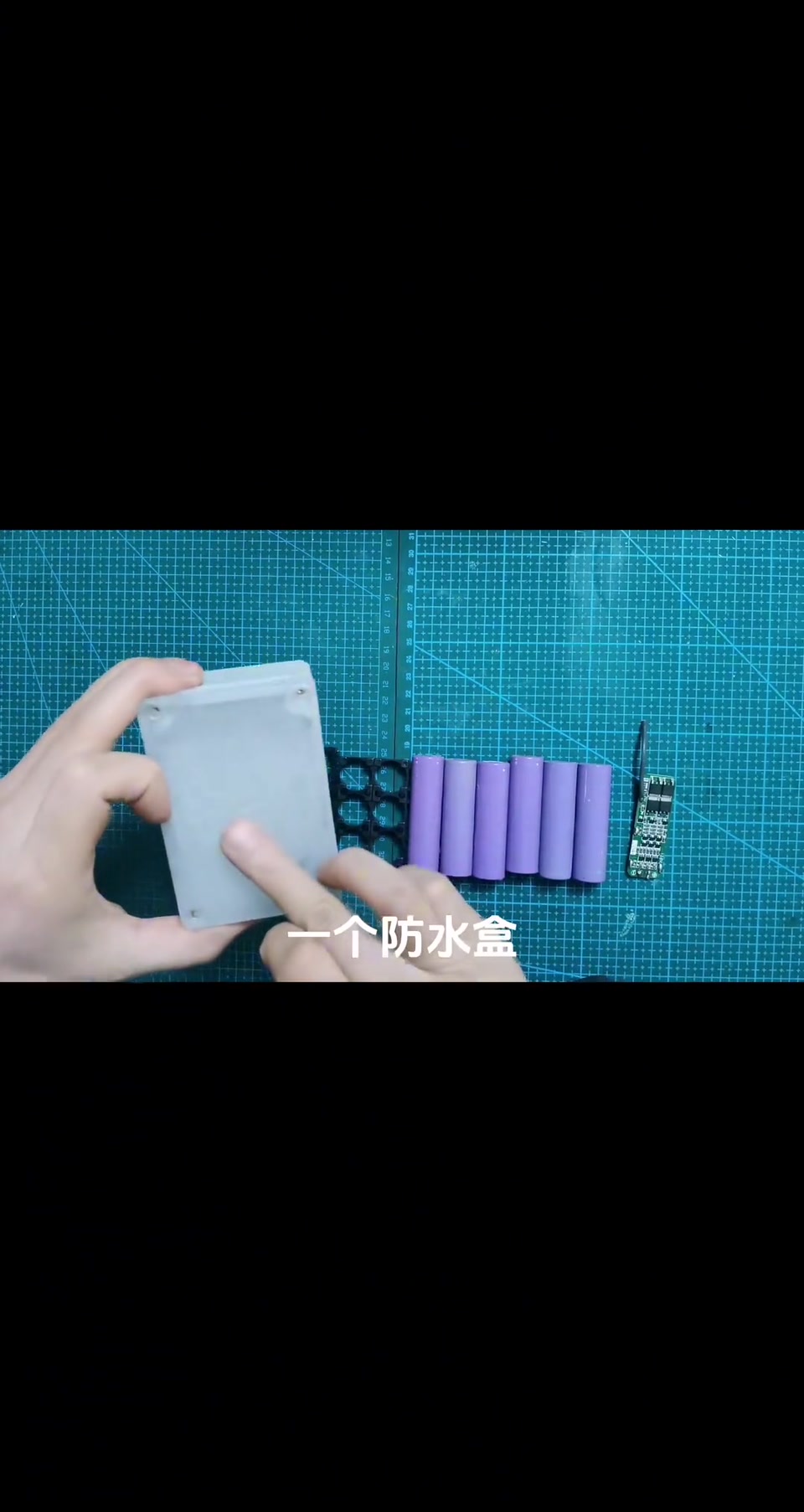

   做一个 18650 组成的 12V 电池组;防水盒、6 节 18650、电池支架、12V 锂电保护板;结构 3 串 2 并。

   00:00 – 00:26
2.
   2. 点焊组装(阿威兹)

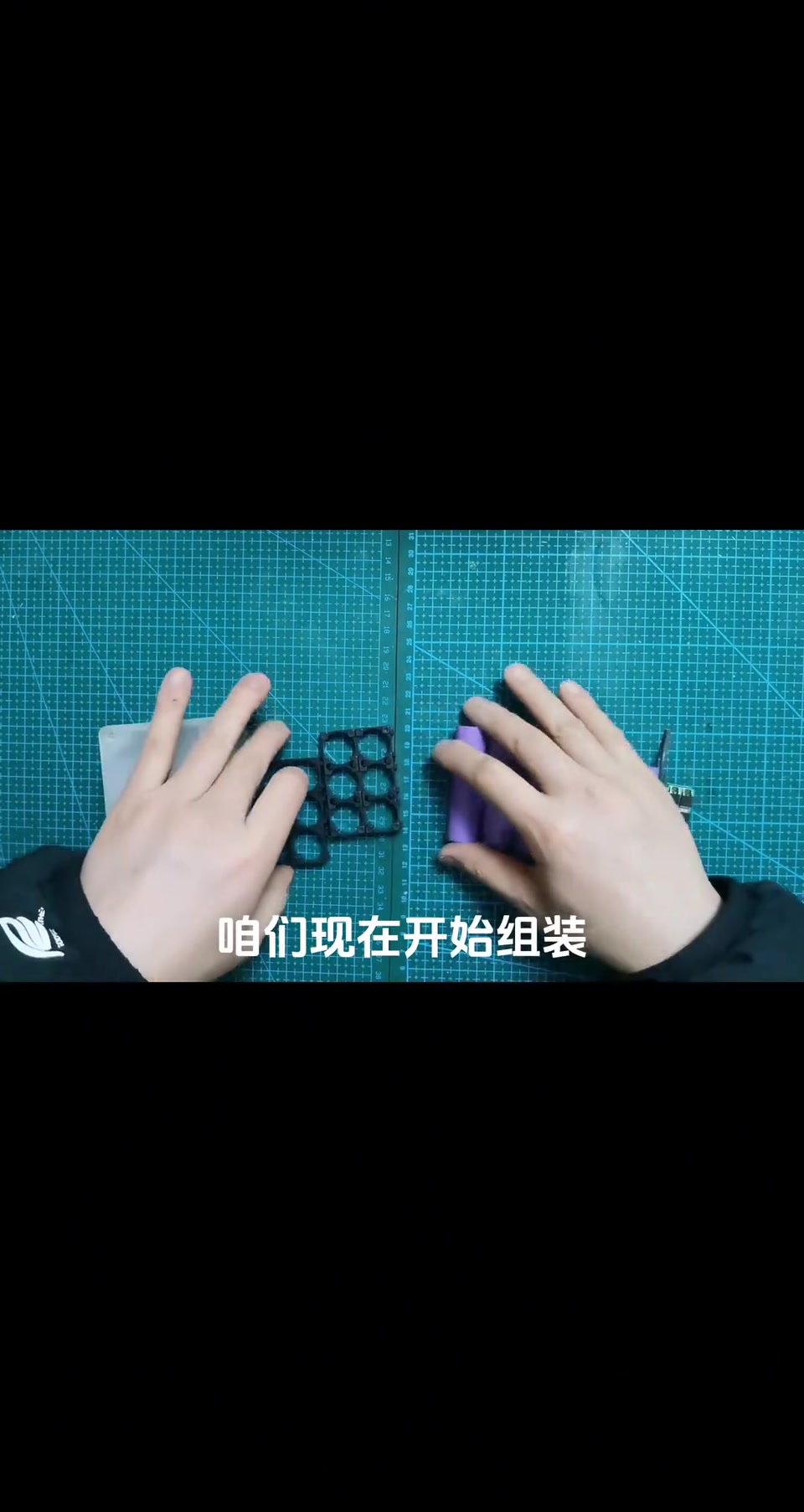

   开始组装,画面用阿威兹点焊机点焊镍带(快进,无解说)。

   00:26 – 00:44
3.

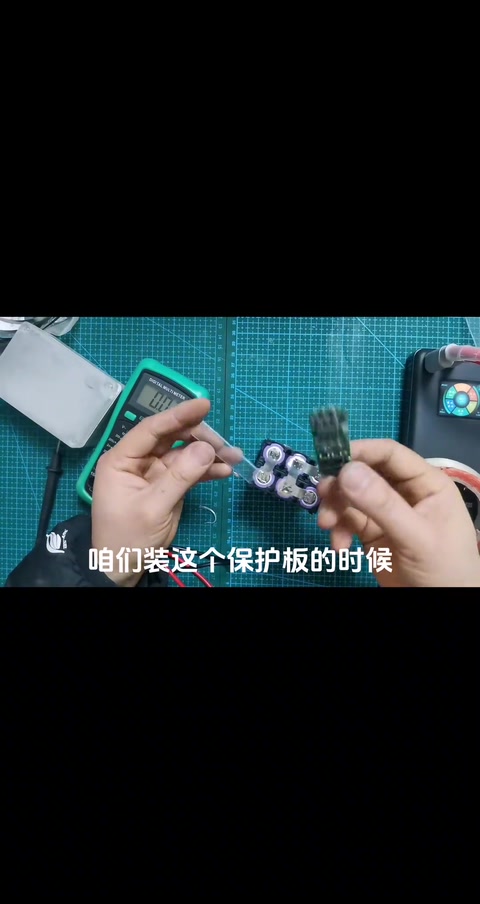

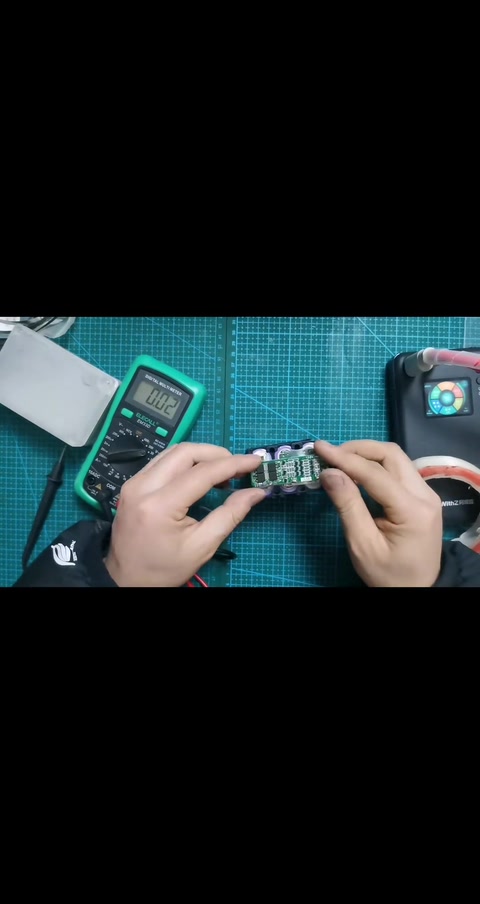

   3. 保护板下做绝缘:亚克力片 + 纤维胶带;接线图

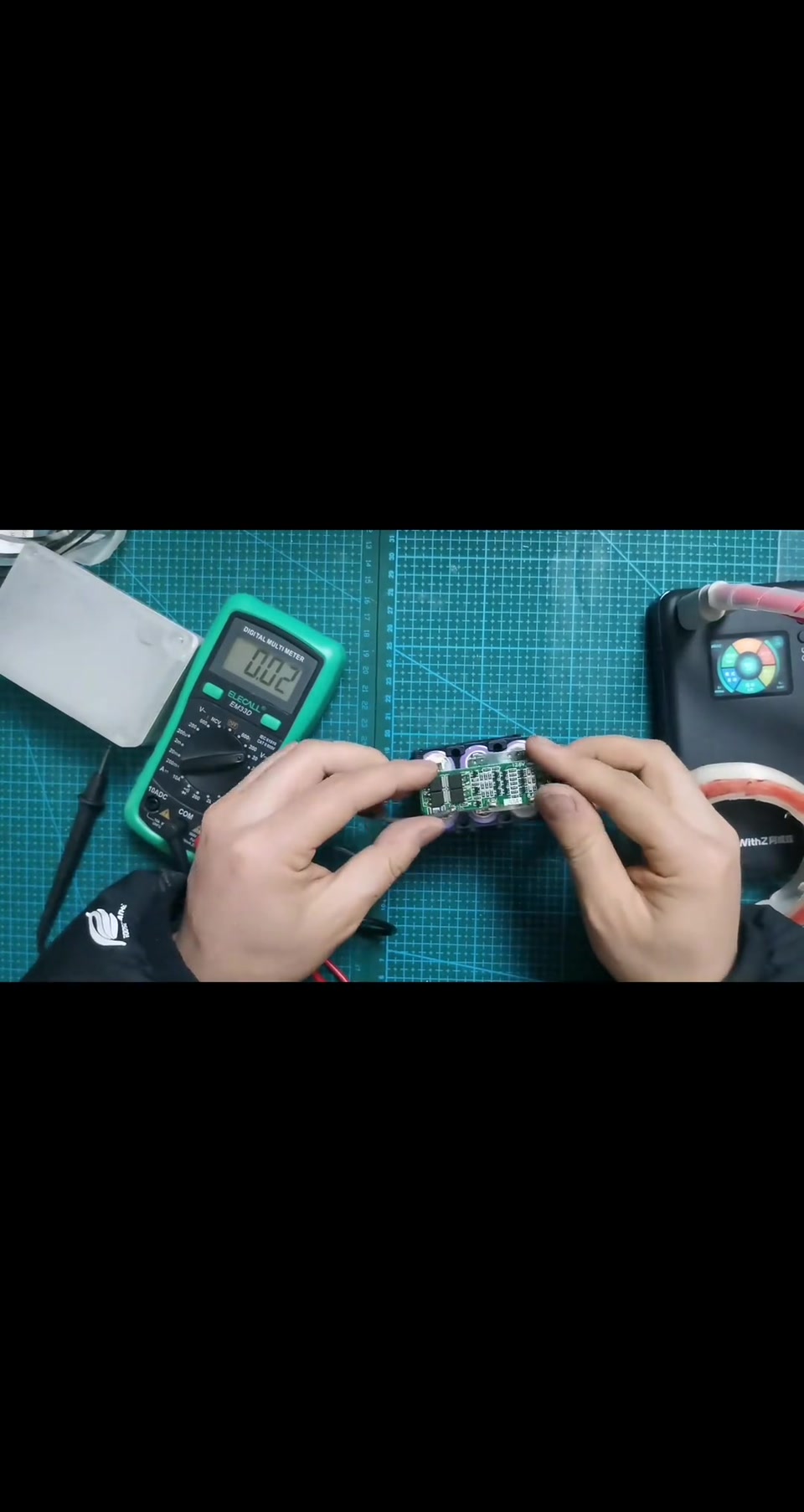

   装保护板时下面一定要做绝缘,用亚克力薄片,先用纤维胶带固定;保护板接线图:12V 锂电保护板 REV2.0,充电/放电,适用电机/电钻,禁止短路,12.6V;2 并 3 串。

   00:44 – 01:11
4.

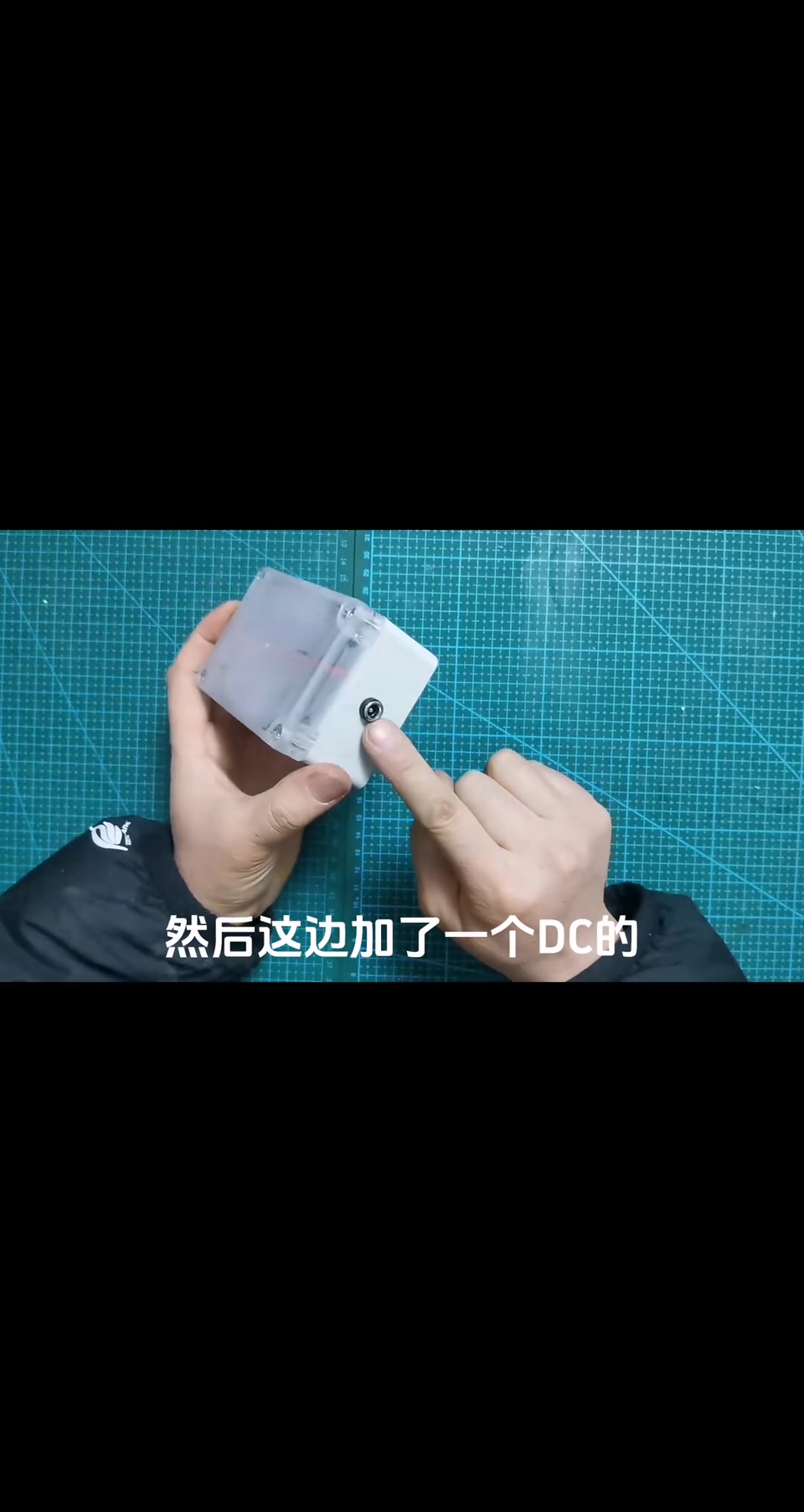

   4. 成品:磨砂防水盒 + DC 充放电口

   完全做好;防水盒上面做了磨砂处理,加一个 DC 充放电接口。

   01:21 – 01:35
5.
   5. 放电测试 1:汽车透镜大灯手电

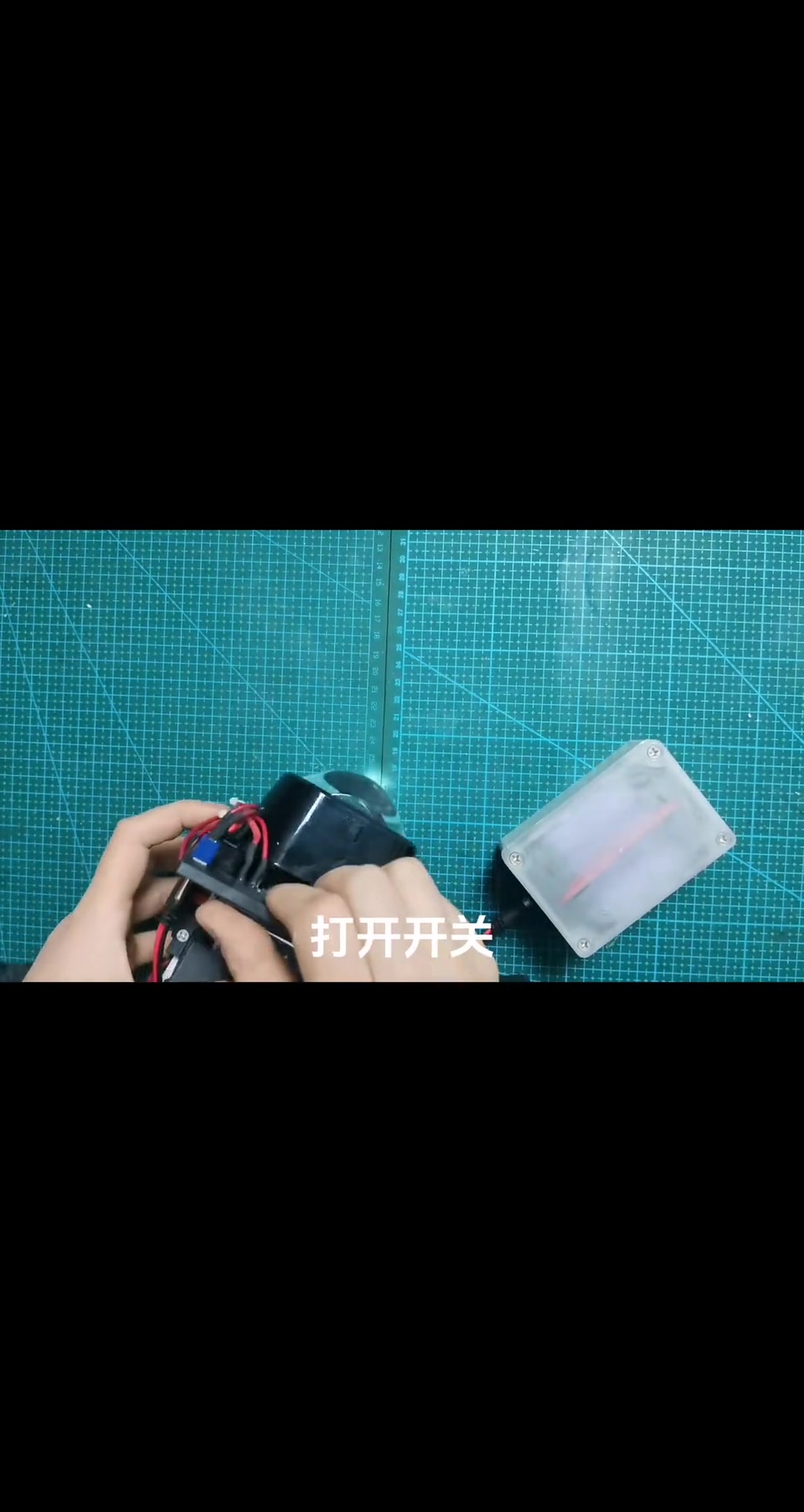

   用汽车透镜大灯做的手电筒,打开开关,远近光没问题。

   01:36 – 01:55
6.
   6. 放电测试 2:DIY 台钻钻木板

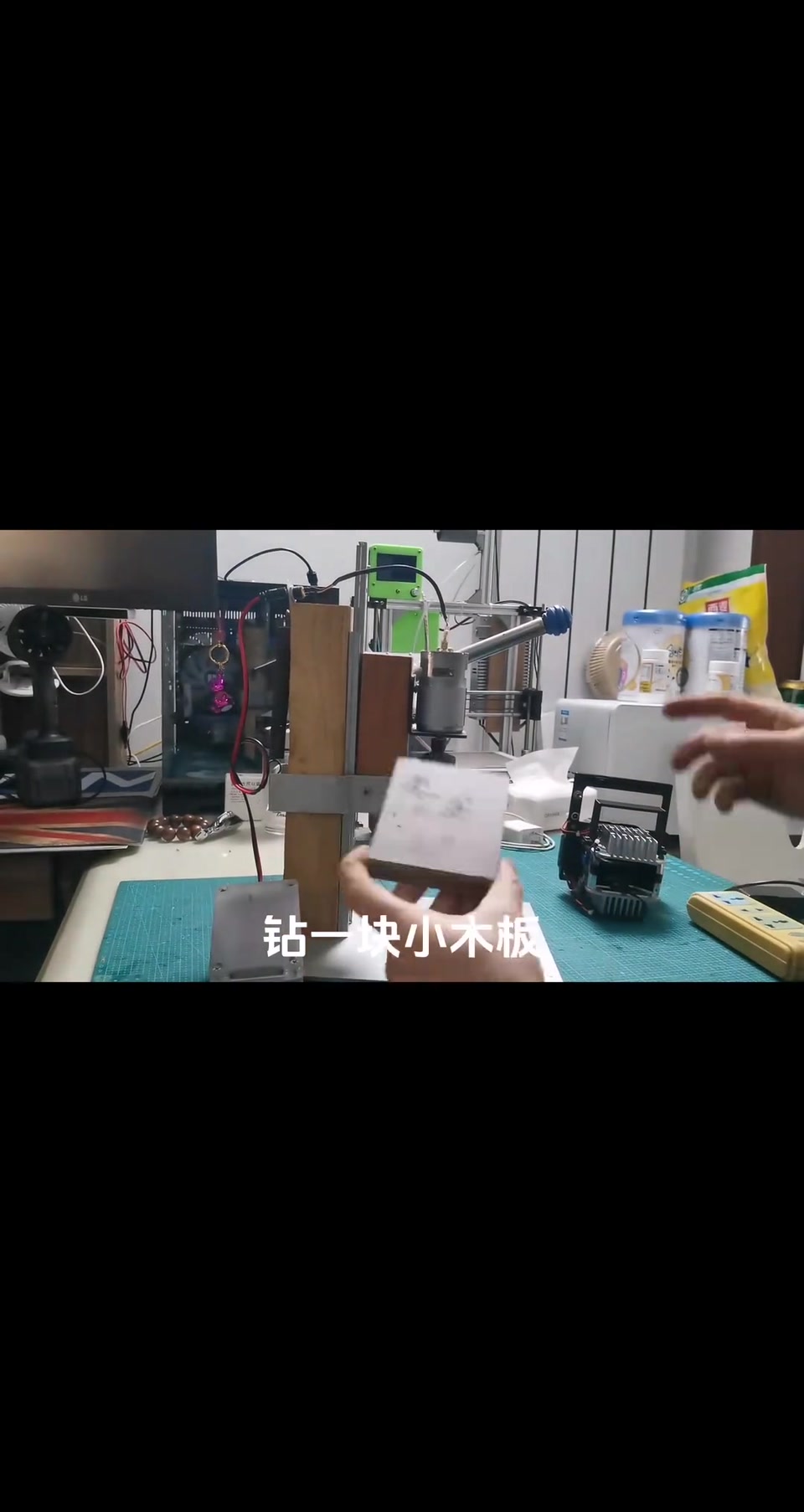

   之前做的 DIY 台钻,用这个电源供电,钻一块小木板。

   02:00 – 02:22
7.
   7. 充电测试:绿灯变红灯

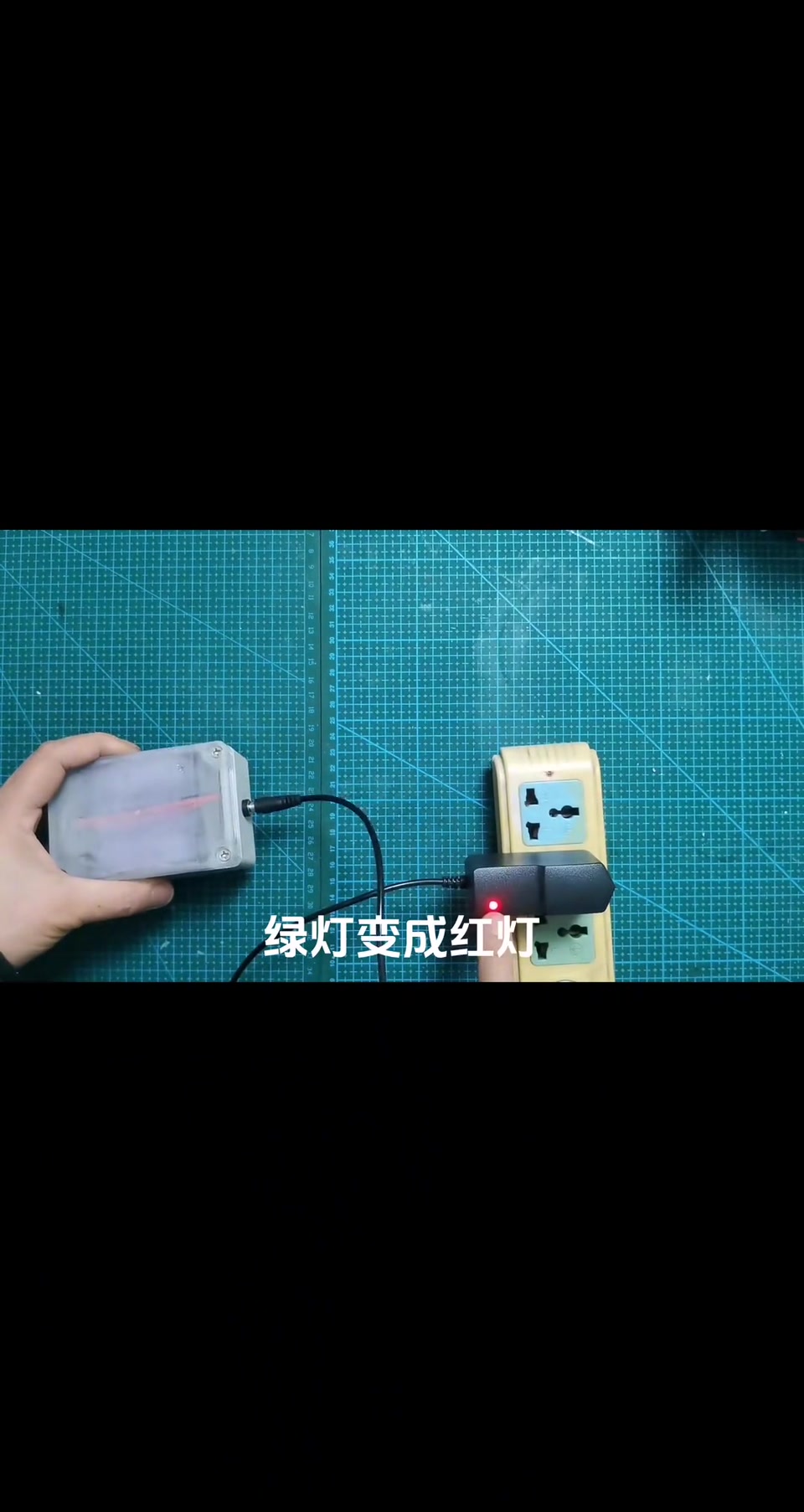

   试充电功能,绿灯变红灯正常充电;喜欢的可以在家 DIY。

   02:31 – 02:43

物料清单

博主经验

• 保护板下面一定要做绝缘(亚克力薄片) 00:44
• 防水盒加 DC 口,一个口充放电 01:21
• 保护板接线图看画面(2 并 3 串) 00:54

踩过的坑

• 评论:接保护板电路没学会,视频接线讲得快

锂电安全提示

• 保护板标注禁止短路 01:08
