第5集 | 拼多多20元无刷折叠小风扇拆解发现性价比超高
博主在视频中给出的设定,时间戳可跳到原片核对;不是官方参数,先在废料上试焊。
作品说明
拼多多 19.38 元 FC-6638D 折叠小风扇拆解:确认 1503 无刷电机、5 叶桨、10 档数码管、推力约 50g;电芯无标识并联无保护板,阿威兹点焊机换两颗大容量电芯 + 加保护板改到 5000mAh
粉丝推荐一款号称无刷的暴力小风扇,实付 19.38 元(型号 FC-6638D,标 1800mAh,尺寸 91×35×191mm,Type-C 充电,折叠款)。功能:约 10 档可调、小数码管显示、风力挺大,最大档推力约 50 克,折叠方便携带。拆开:主要连接部件都用插头方便维修;电机线多,确认是无刷电机,型号应为 1503,螺旋桨 5 叶。电芯相当差劲:无容量标注无标识,负极相连说明并联,且机器没有保护板。拆都拆了,换两颗大容量电芯并加装保护板防过充过放,用阿威兹点焊机焊接挺方便,直接爆改成 5000mAh,比原来大两倍。结论:20 元性价比很高,怀疑老板做慈善,自己做一款 1S 无刷风扇网上一个控制板都要 20 多。评论 1368 条:多人反馈后来买的偷工减料只剩一颗电池、涨价;同店有人准备换 2 节亿纬 33V;有人晒推力 800 多克的风扇。
做了什么 · 结果
| 目标 | 拆解验证 20 元无刷小风扇并升级电芯 |
| 对象 | FC-6638D 折叠风扇:2 颗大容量电芯 + 保护板 |
| 结果 | 确认无刷;改成 5000mAh 并加保护板 · 视频中已验证: 94–107s 拆开确认无刷 1503;146–160s 改造完成 |
制作步骤6 步 · 点图跳到原片

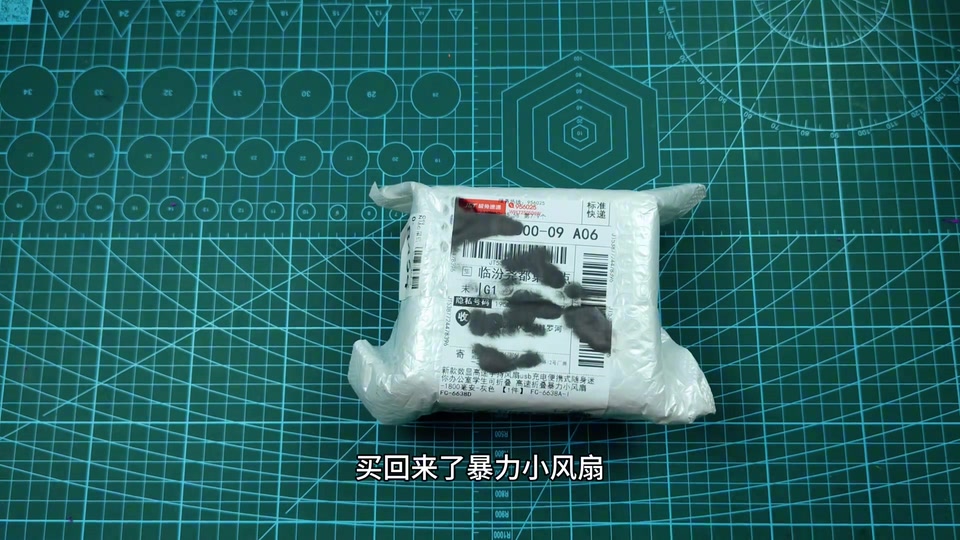

1. 购入与规格粉丝推荐的无刷风扇,实付 19.38(优惠 3.42);FC-6638D,1800mAh,91×35×191mm;折叠款,Type-C 充电。
00:03 – 00:31

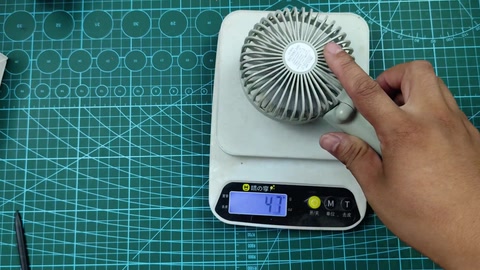

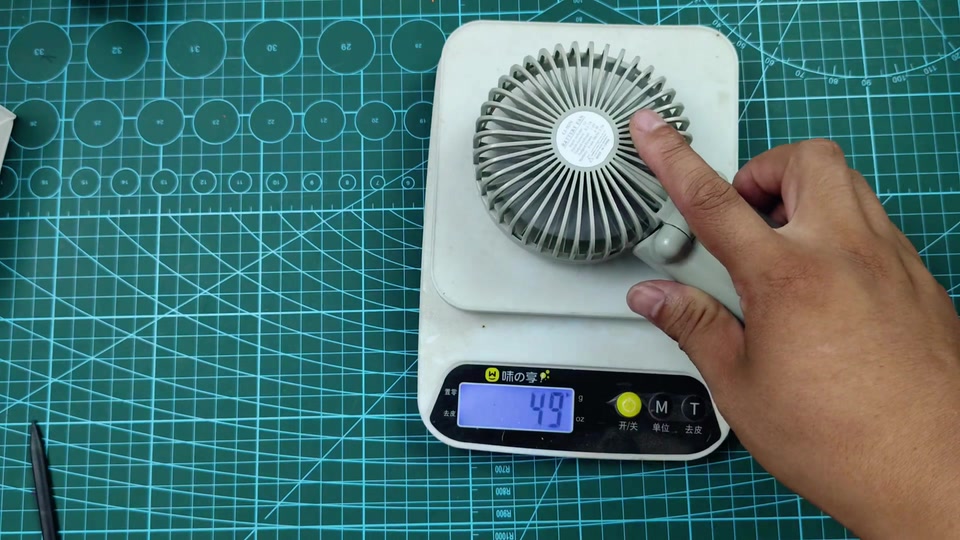

2. 功能:10 档、数码管、推力约 50g大概 10 档可调,小数码管显示,风力挺大;最大档推力约 50 克;折叠方便外出;是不是无刷拆开看。
00:31 – 01:12

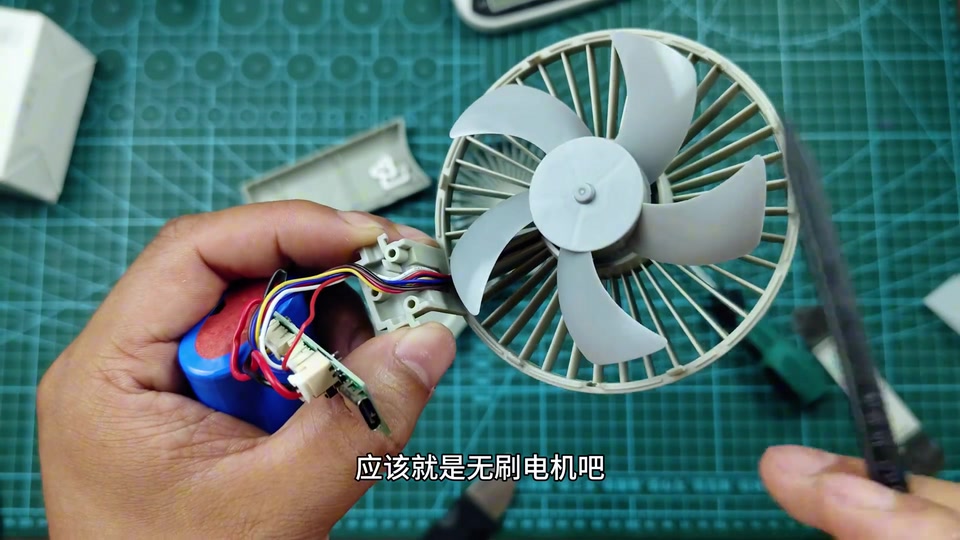

3. 拆解:插头连接;无刷电机 1503,5 叶桨主要连接部件用插头方便更换维修;电机线多,确认无刷;电机型号应为 1503;螺旋桨 5 叶。
01:18 – 01:47

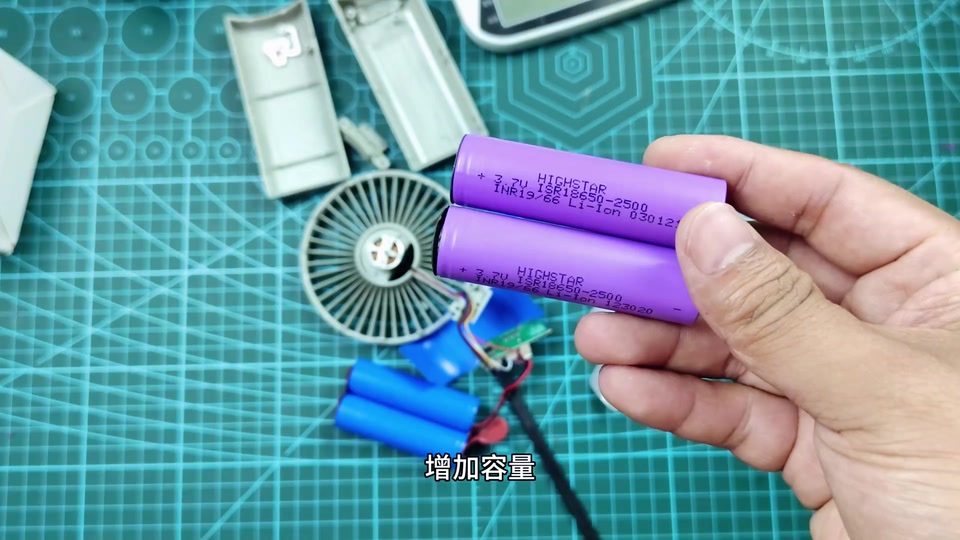

4. 电芯差劲、无保护板→换电芯加保护板电芯没有容量标注没有任何标识,负极相连是并联;原机没有保护板,加装一个防过充过放;换两颗大容量电池。
01:47 – 02:17

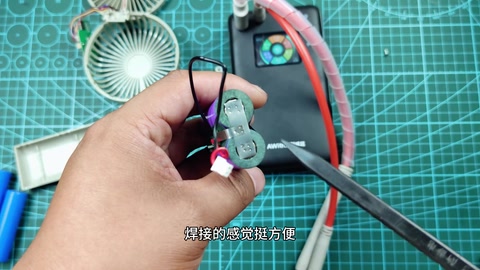

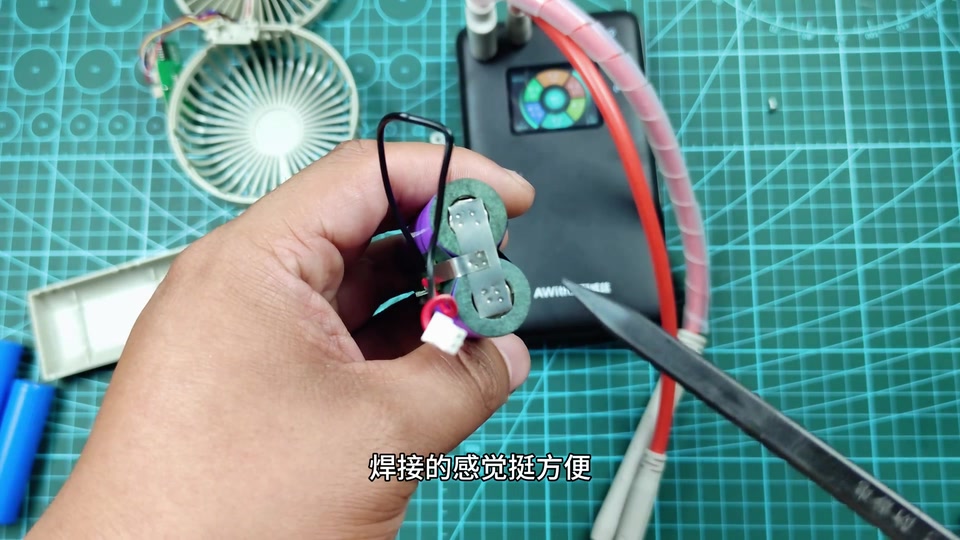

5. 阿威兹点焊机焊接,爆改 5000mAh用阿威兹的点焊机焊接感觉挺方便;直接爆改成 5000mAh,比原来大两倍。
02:26 – 02:40

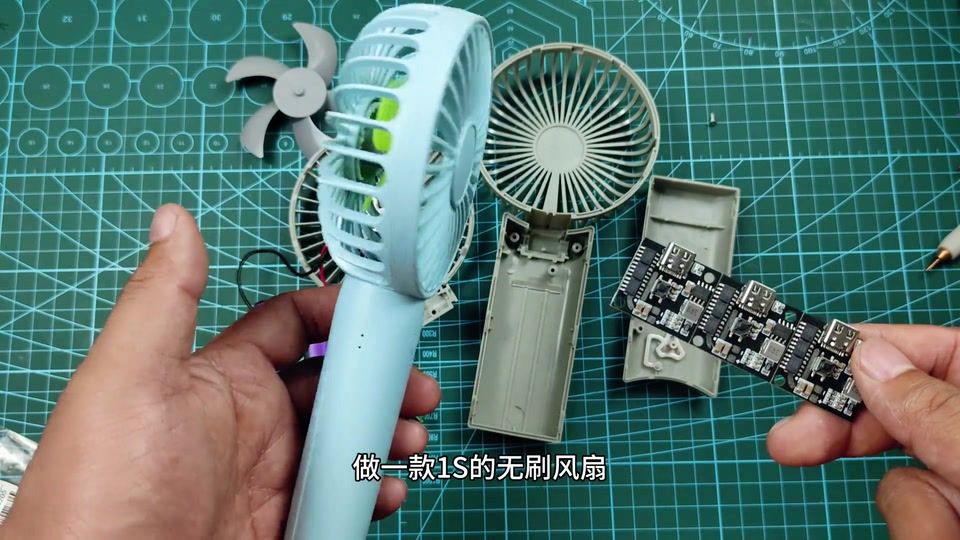

6. 结论:性价比高,自制控制板都要 20 多20 元小风扇性价比高,怀疑老板做慈善;自己做 1S 无刷风扇一个控制板都要 20 多;试玩改造到此。
02:40 – 03:07
物料清单
| FC-6638D 折叠小风扇 ×1 | 拼多多 19.38 元,标 1800mAh · 拆解对象 |
| 大容量锂电芯 ×2 | 合计 5000mAh · 替换 |
| 1S 保护板 ×1 | 防过充过放 |
| 阿威兹点焊机(U3pro) ×1 | 焊电芯 |
画面读数
| 最大档推力 | 50 g 01:01 |
博主经验
- 电芯负极相连即并联结构,可直接换大容量并联 01:55
- 廉价风扇通常无保护板,改装务必加装 02:09
- 插头式连接方便更换维修 01:18
踩过的坑
- 原电芯无标识、无保护板 01:55
- 评论:后期批次偷工减料只剩一颗电池,且涨价
锂电安全提示
- 无保护板锂电有过充过放风险,改装时加装 02:09
原话
成本 · 耗时
| 风扇 | ¥19.38 |
| 合计 | ¥19.38 |
