花费127做了一个能照亮一栋楼的强光手电，这下晚上出门再也不怕走夜路了，用15颗电池可续航亮12个小时

127 元做「照亮一栋楼」强光手电(10 分钟教程):19 元 18W 汽车射灯改 100W 一体温控基板(70 珠)、宝塔钻扩孔 M10、导热硅脂、704 密封;大艺款 21700 电池壳 15 颗 4000mAh 40A 电芯,阿威兹点焊机组电池,充放保护板,户外实测

全网最详细教程:花 100 多做能照亮一栋楼的手电,顺带学会汽车/电动车/摩托车通用射灯和手电钻通用电池组。射灯:淘宝 19 元 18W 汽车射灯,改到 100W,基板是朋友做的(升级版约 70 元,可要链接),约 70 颗灯珠;材料:固定环、4 颗螺丝、宝塔钻头、导热硅脂、63% 焊锡丝 0.8mm、快接头(手电不需要,裸装车灯用)。拆面板 4 螺丝、中心螺丝取灯杯(别用手碰灯杯内部留指纹),基板 2 螺丝,剪断正负极线;宝塔钻头对原胶水孔扩孔以走更粗电源线;原 18W 基板可做台灯。灯壳/基板背面涂导热硅脂(越薄越好),棉签酒精擦灯珠;放入固定环固定灯杯;原灯杯 50 珠改 70 珠要扩孔 M10,掌握力度;焊电源线正负极,焊盘不沾锡用刀片刮几刀、上助焊剂;线头穿孔穿进灯壳再焊基板,焊点要圆润;线束孔用卡夫特 704 有机硅密封胶固定防水;放灯杯、密封圈、中心螺丝拧紧、透明面罩、螺丝;通电测试 OK,打防水密封胶;射灯有温控保护。提手拼夕夕 7 元,21700 电池壳(大艺款手电钻通用)某宝约 11 元;21700 电芯单个约 3 元、4000mAh、40A 放电;点焊机阿威兹。射灯蓝负红正拧到一起焊锡加固;接线快进(手机过热漏拍了动力电池放入固定环:按电路板正负极依次放,拿不准可私信,参考 4 月 12 日手电钻电池教程);电池组焊好装充放保护板,两颗对角螺丝,电烙铁焊连接处焊点圆润;电池组放底壳、按钮弹簧、电量显示灯焊正负极、电量指示牌装饰,顶盖螺丝,贴「升级版 持久动力」装饰贴纸;通电测试开关正常;户外测试「整栋楼都亮了」,三星原相机拍摄未调曝光;泛光款,换灯杯可聚光;配料清单私信。评论:一体板 30 秒/一两分钟就降档(18W 壳改 100W 散热不够,赞 17/14);接近 200W 电池最多亮 1 小时;没有驱动?博主:一体温控基板;缺降温风扇;四叶草 CNC 灯壳 300 元。

做了什么 · 结果

制作步骤12 步 · 点图跳到原片

1.

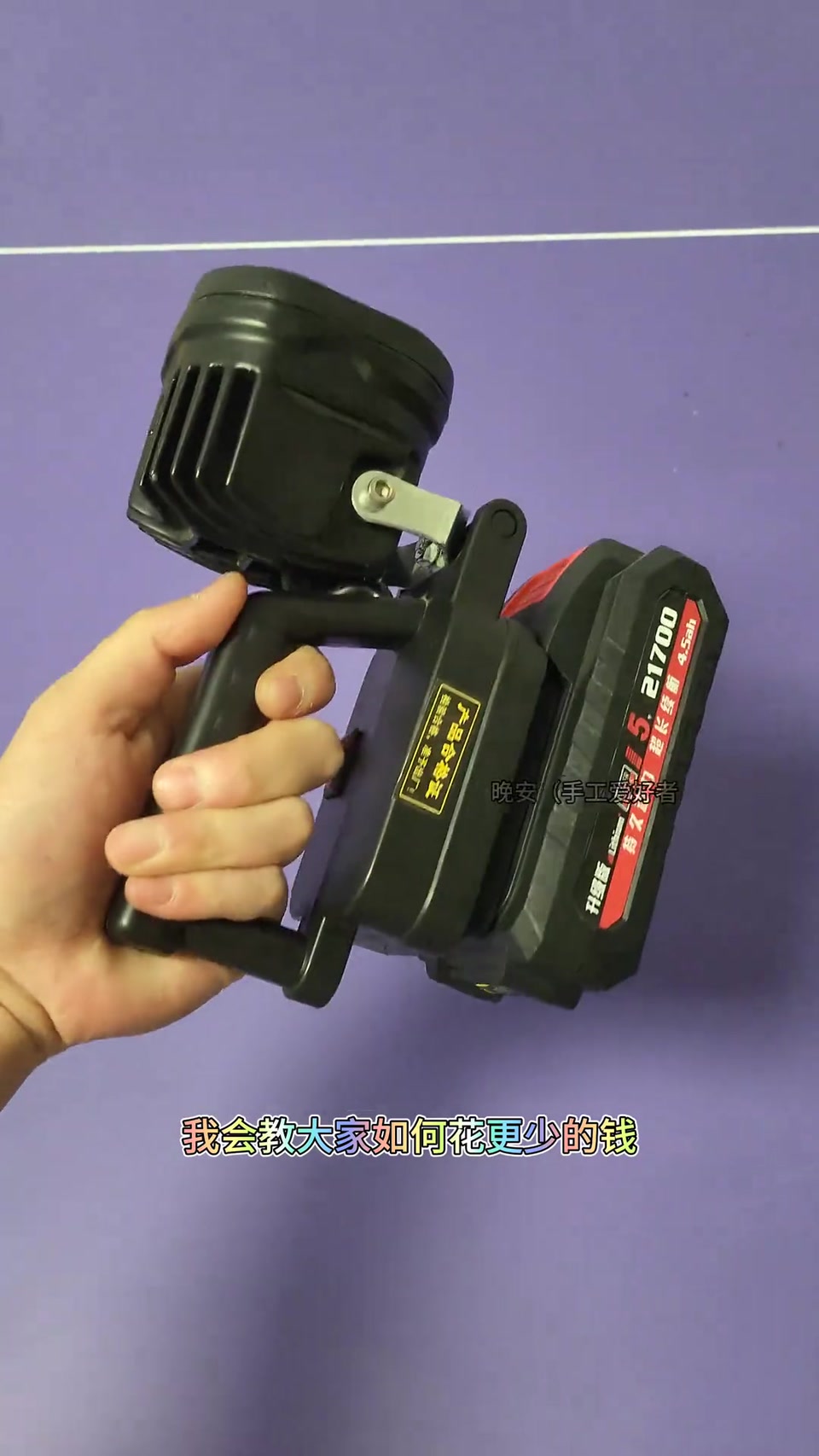

   1. 开场:100 多做照亮一栋楼的手电

   样子丑但真亮;全网最详细教程;学会通用射灯和手电钻通用电池组。

   00:00 – 00:35
2.

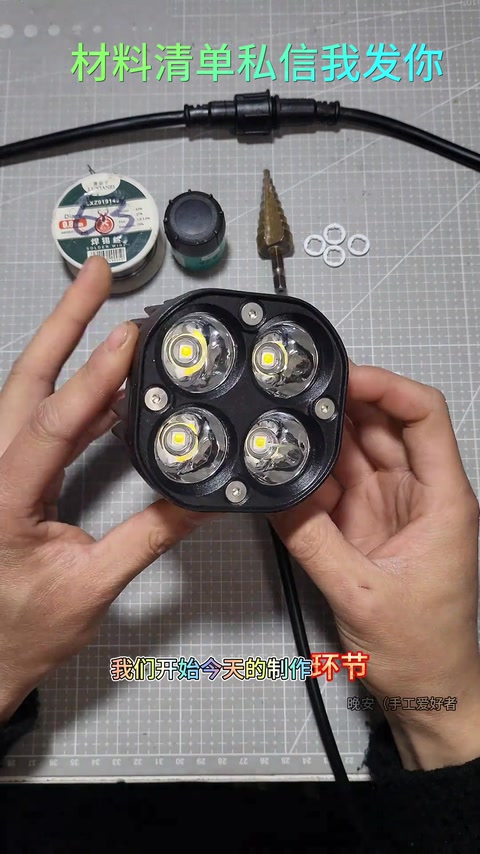

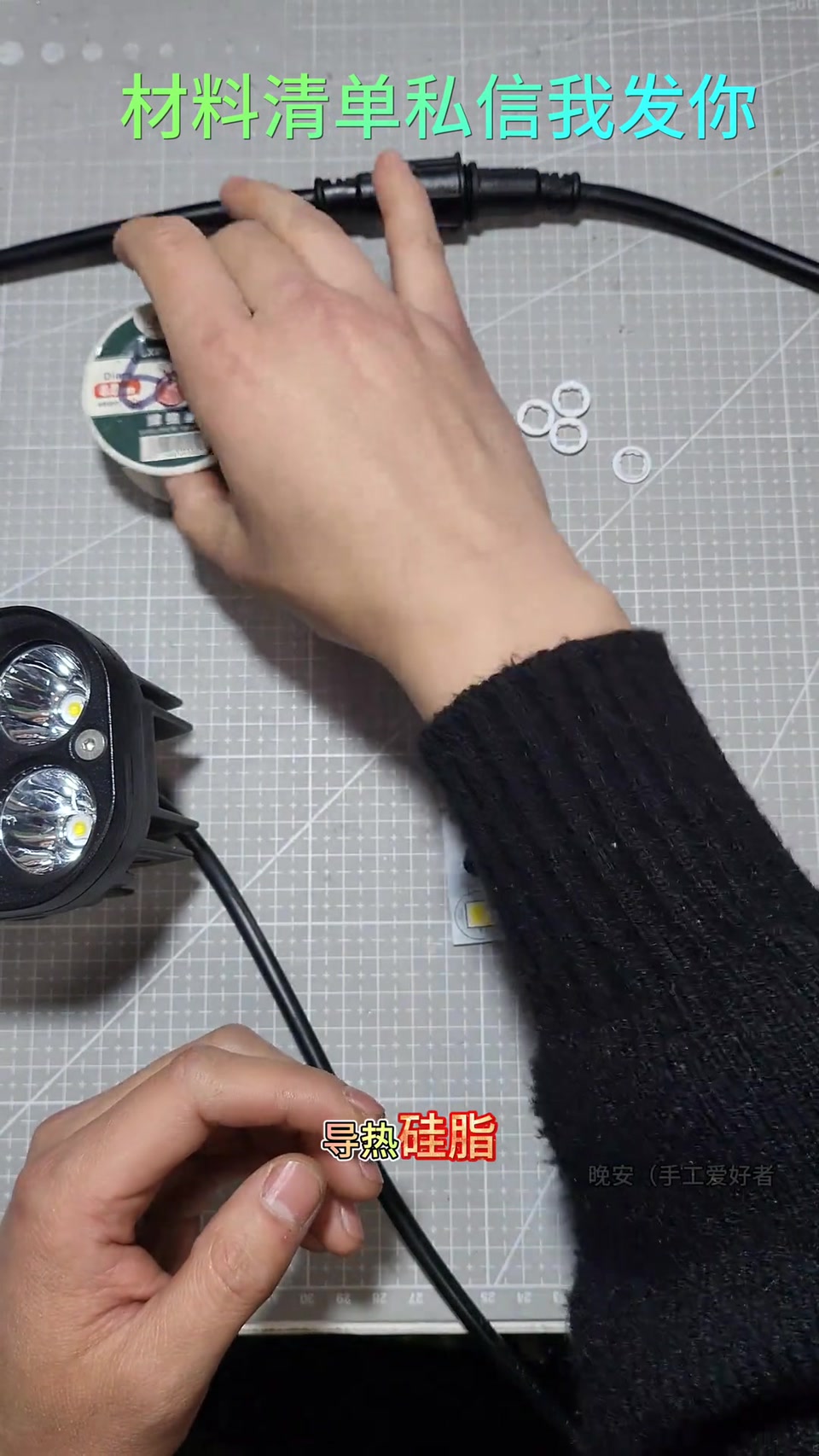

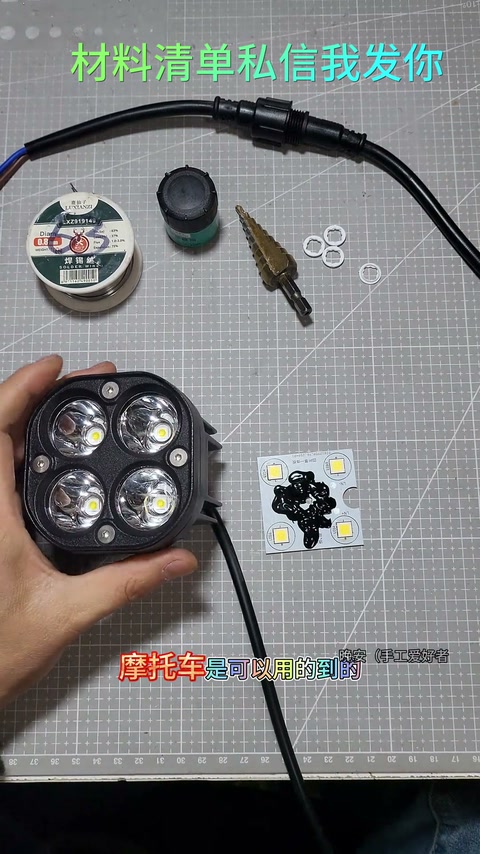

   2. 材料:19 元 18W 射灯改 100W 基板等

   射灯淘宝 19 元 18W 改 100W;基板朋友做,升级版约 70(可要链接);固定环、4 螺丝、宝塔钻头、导热硅脂、63% 焊锡丝、快接头(手电不需要)。

   00:35 – 01:21
3.

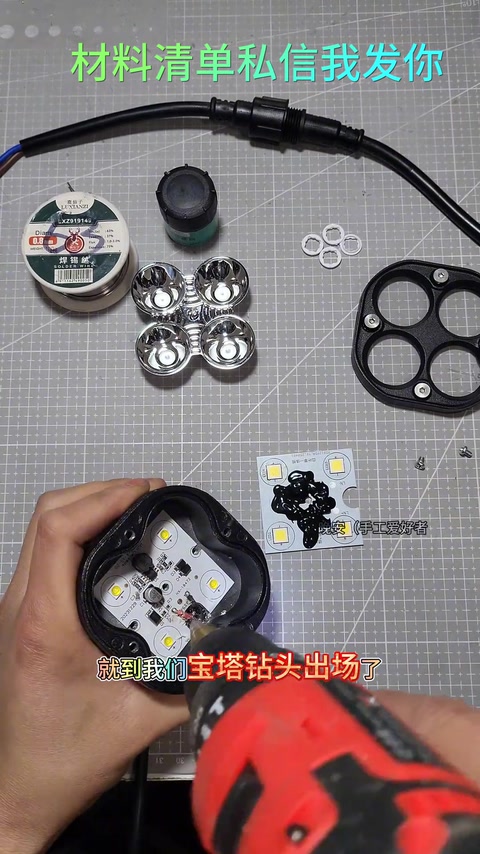

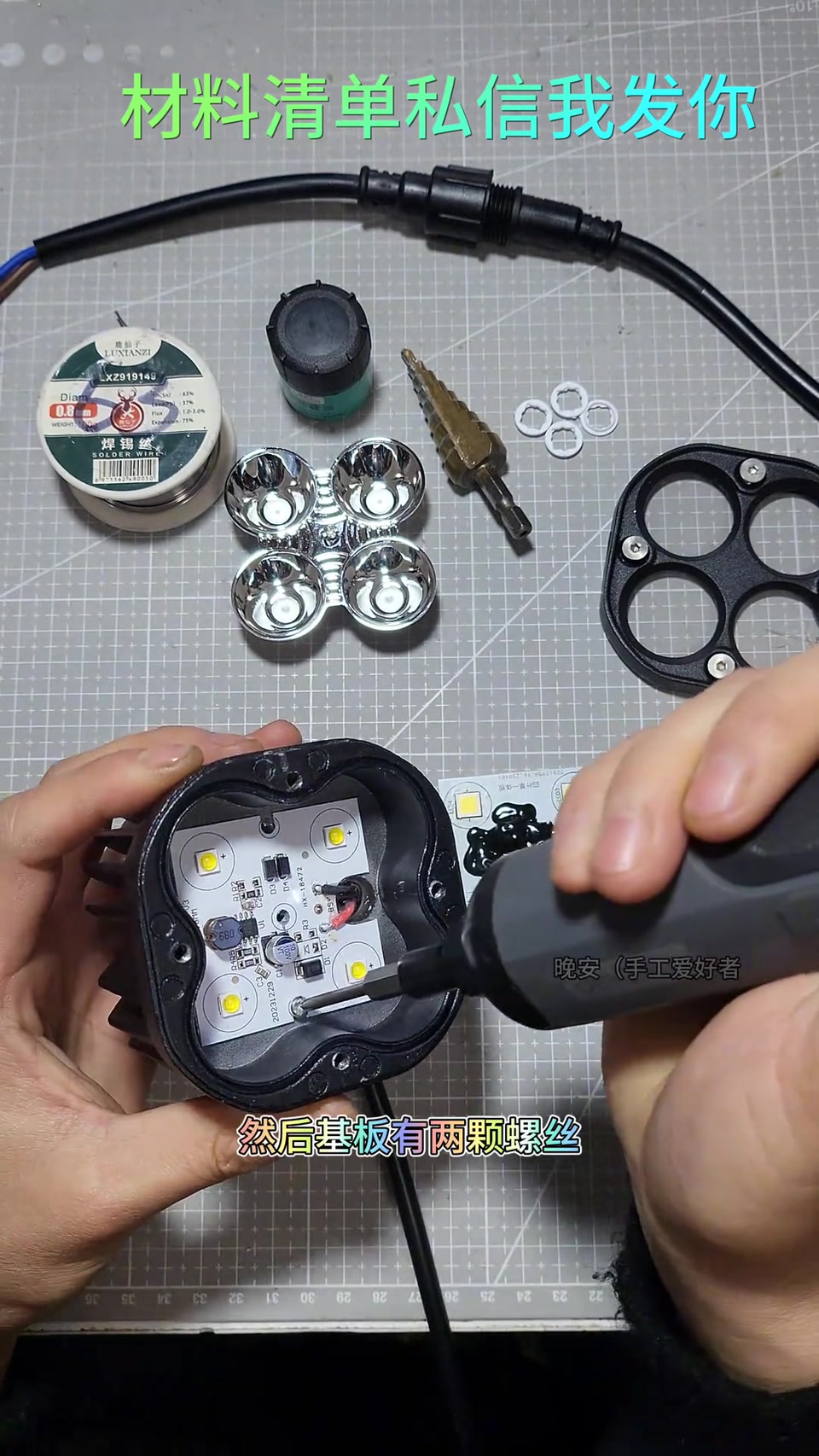

   3. 拆射灯:面板螺丝、灯杯(勿碰内部)、基板、剪线;宝塔钻扩孔

   取 4 面板螺丝;中心螺丝取灯杯,别用手碰内部留指纹;基板 2 螺丝;剪断正负极线;宝塔钻头对原胶水孔扩孔以装更粗线束。

   01:21 – 02:15
4.

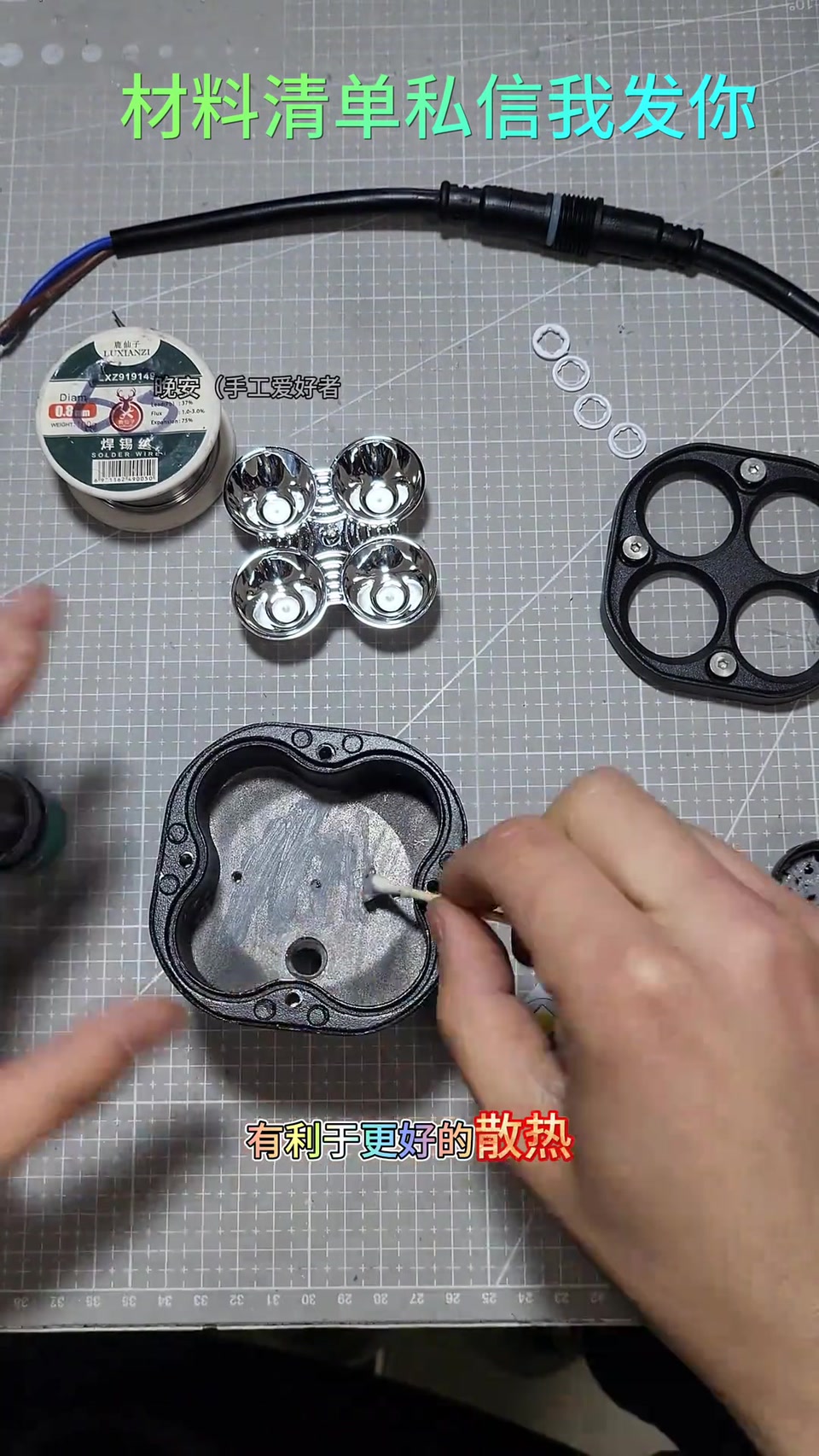

   4. 导热硅脂、擦灯珠、固定环装灯杯

   功率大电源线要放大;原基板可做 18W 台灯;灯壳/基板背面涂导热硅脂越薄越好;棉签酒精擦灯珠;放入固定环固定灯杯;四叶草一体板。

   02:15 – 03:05
5.

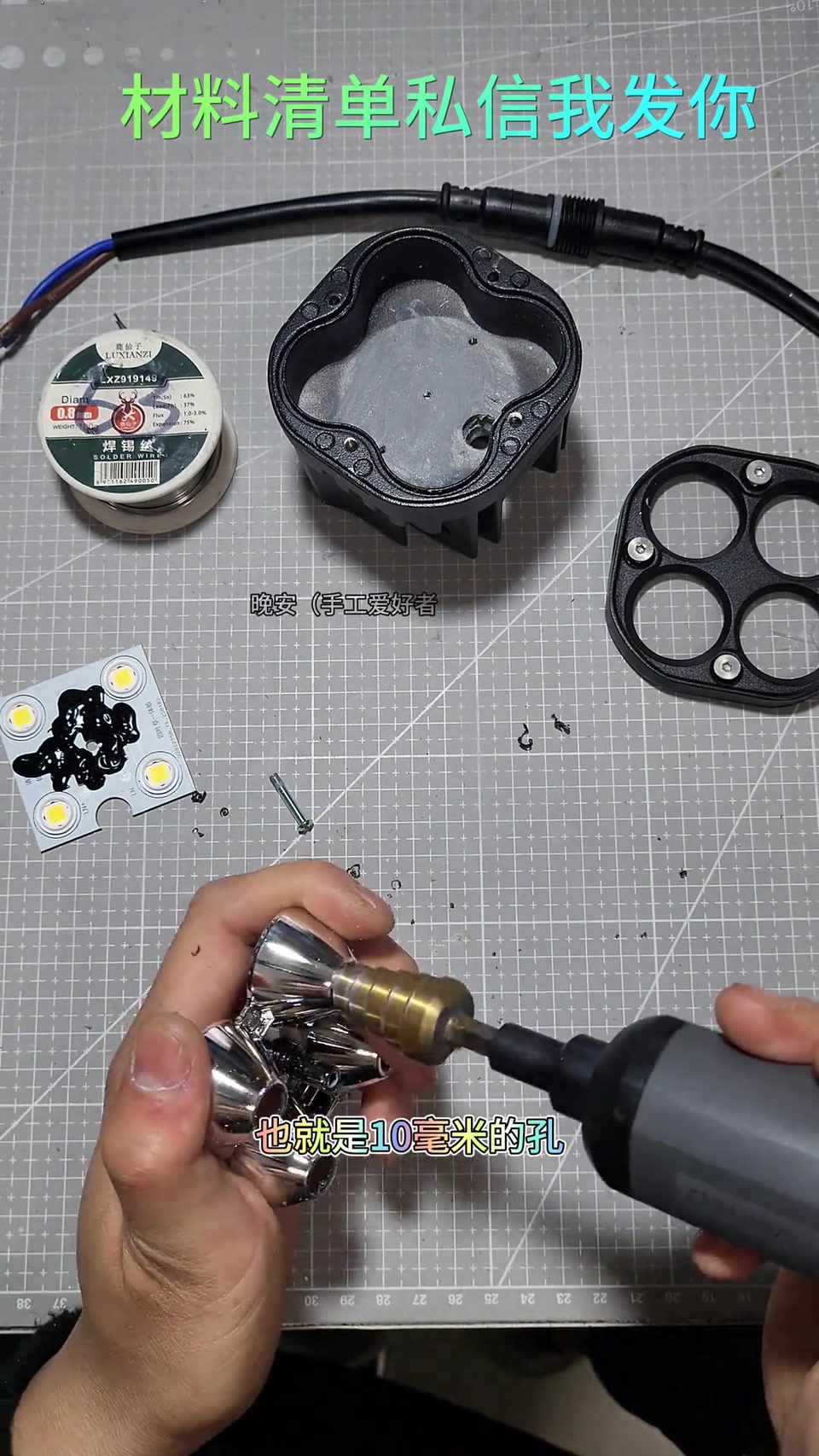

   5. 灯杯扩孔 M10(50 珠→70 珠)

   原灯杯 50 珠改 70 珠要宝塔钻头扩孔到 M10,掌握力度;擦净放固定环看是否严丝合缝;焊电源线正负极。

   03:05 – 03:47
6.

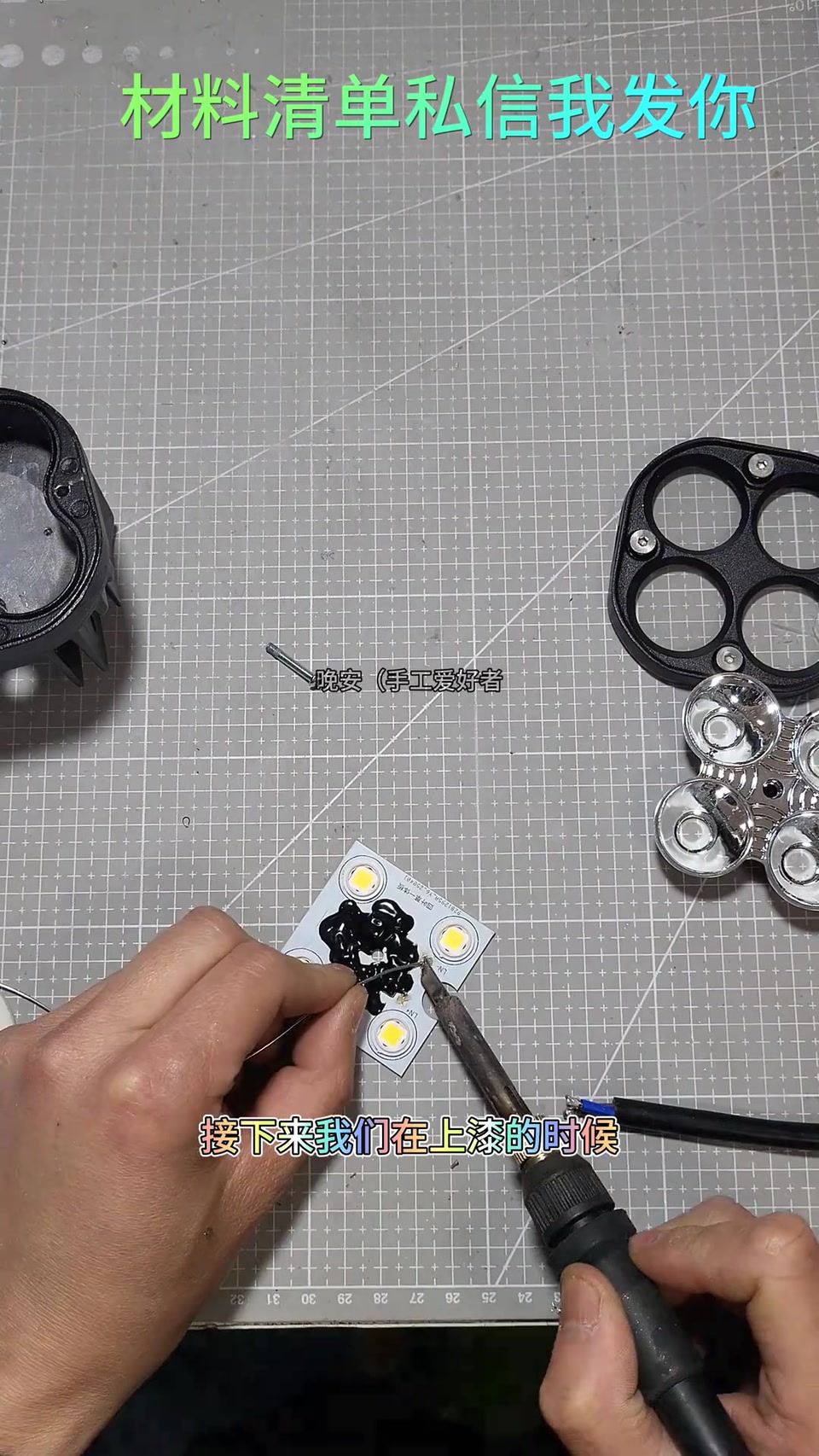

   6. 焊盘不沾锡:刀片刮 + 助焊剂;穿线焊基板,焊点圆润

   焊盘上锡不沾,刀片刮几刀增加摩擦,上助焊剂;线头穿孔进灯壳,线头拉长,焊正负极,焊点圆润受力好。

   03:55 – 04:59
7.

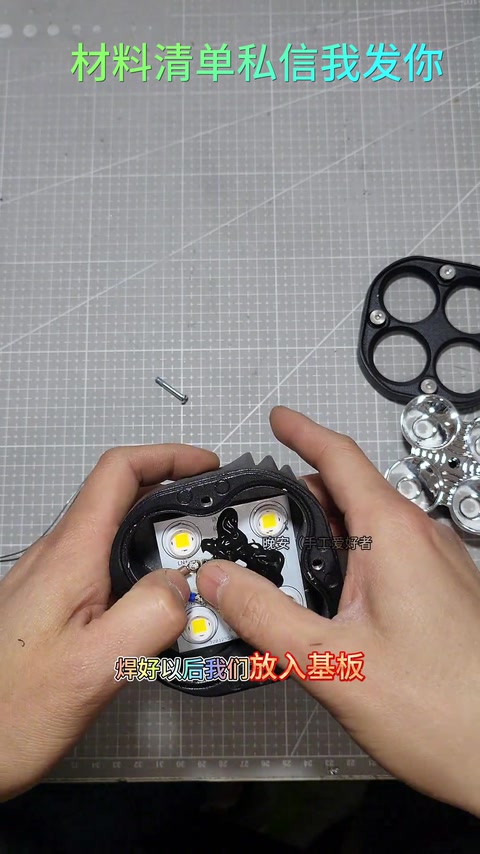

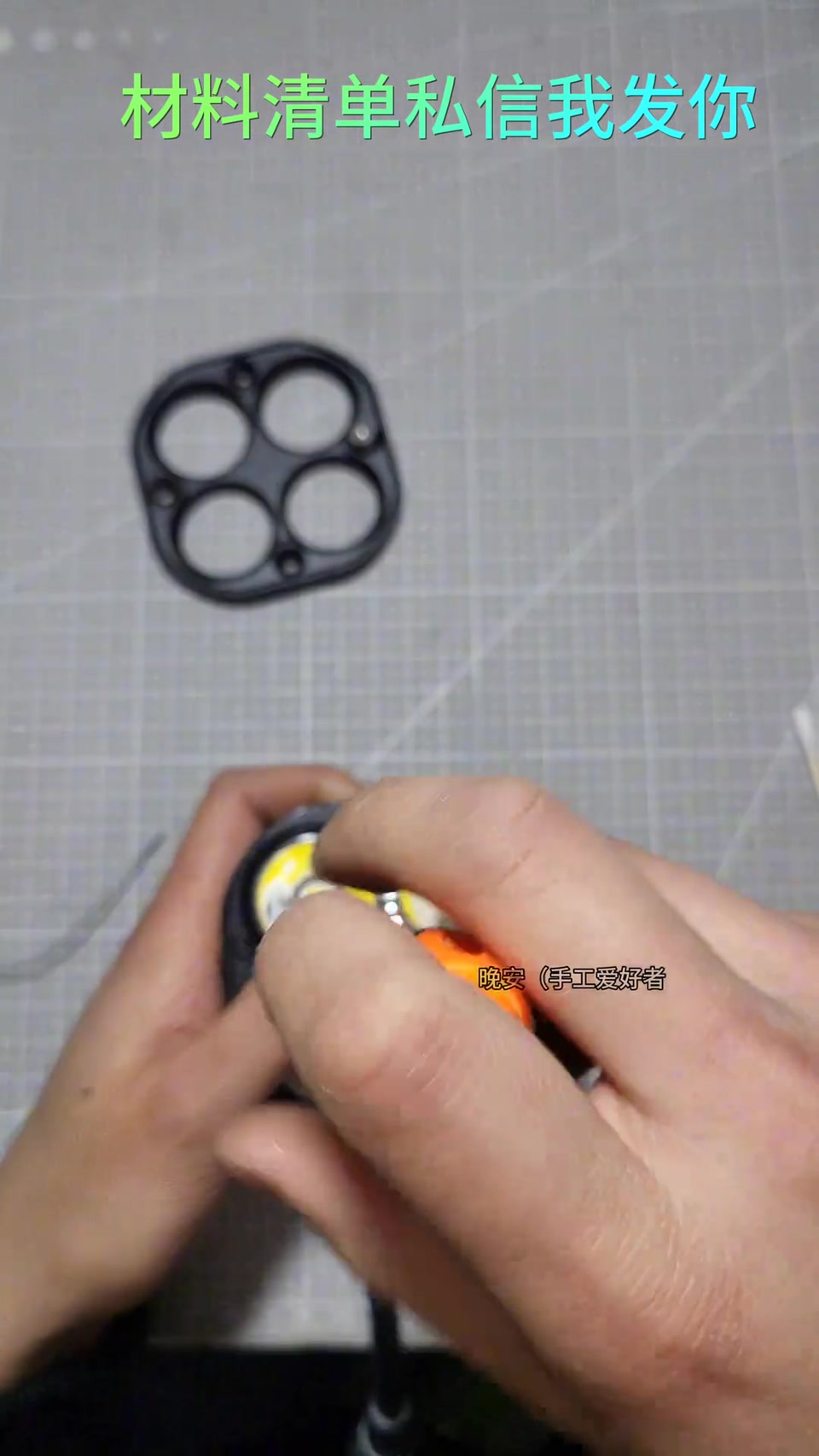

   7. 704 胶防水,装灯杯密封圈面罩,通电测试

   线束孔用卡夫特 704 有机硅密封胶固定防水;放灯杯、密封圈、中心螺丝拧紧;透明面罩螺丝;通电 OK;打防水密封胶;射灯有温控保护。

   04:59 – 05:48
8.

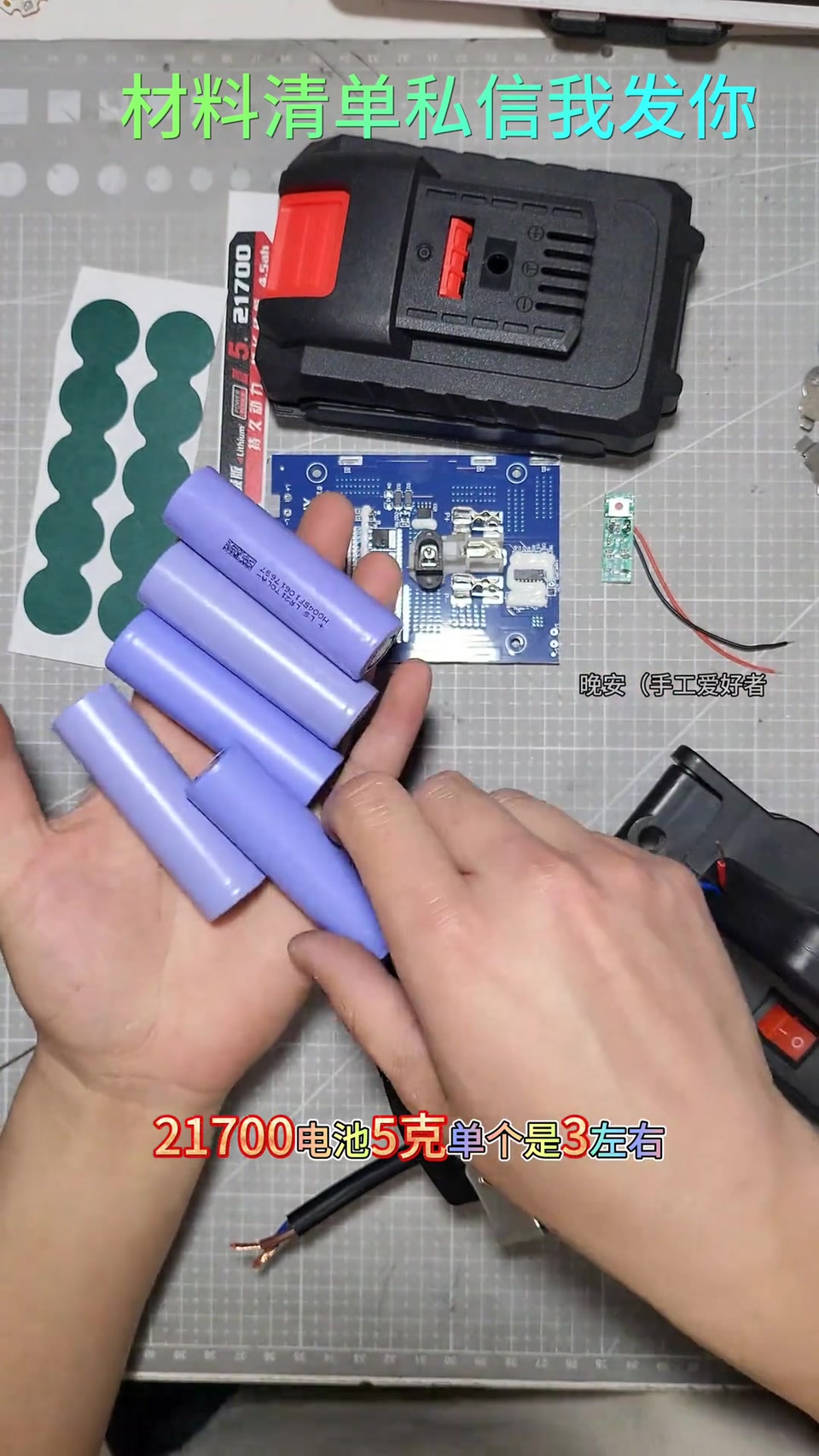

   8. 提手/电池壳/21700 电芯/阿威兹点焊机

   提手拼夕夕约 7 元(大艺款);21700 电池壳大艺款手电钻通用,某宝约 11 元;21700 电芯单个约 3 元,40A 放电,4000mAh;点焊机阿威兹。

   05:48 – 06:28
9.

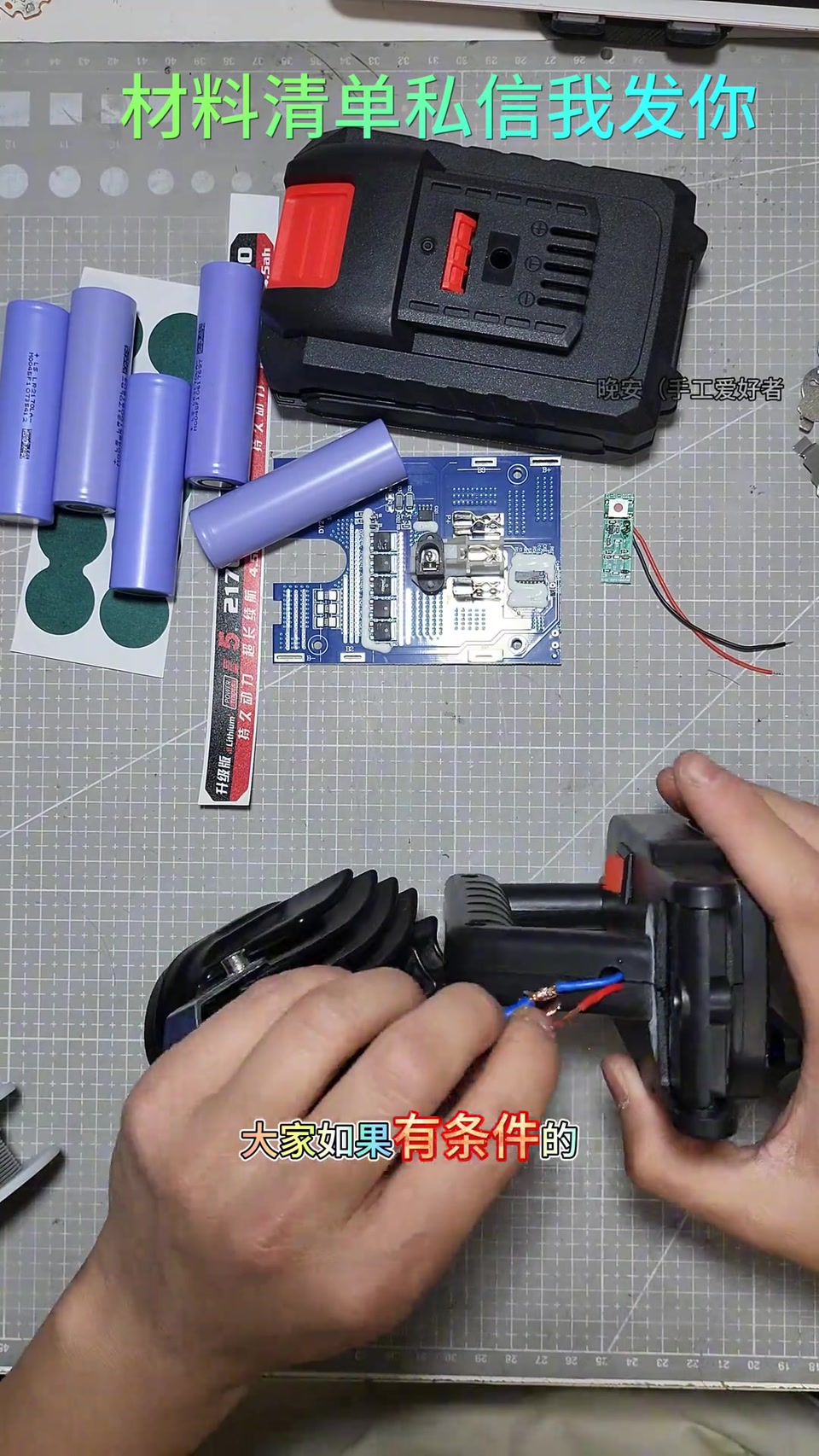

   9. 射灯与提手接线:蓝负红正,焊锡加固

   射灯两根线蓝负红正拧一块焊锡加固,连接处烫锡通电性更好;接线快进;线头塞壳固定灯头。

   06:29 – 07:20
10.

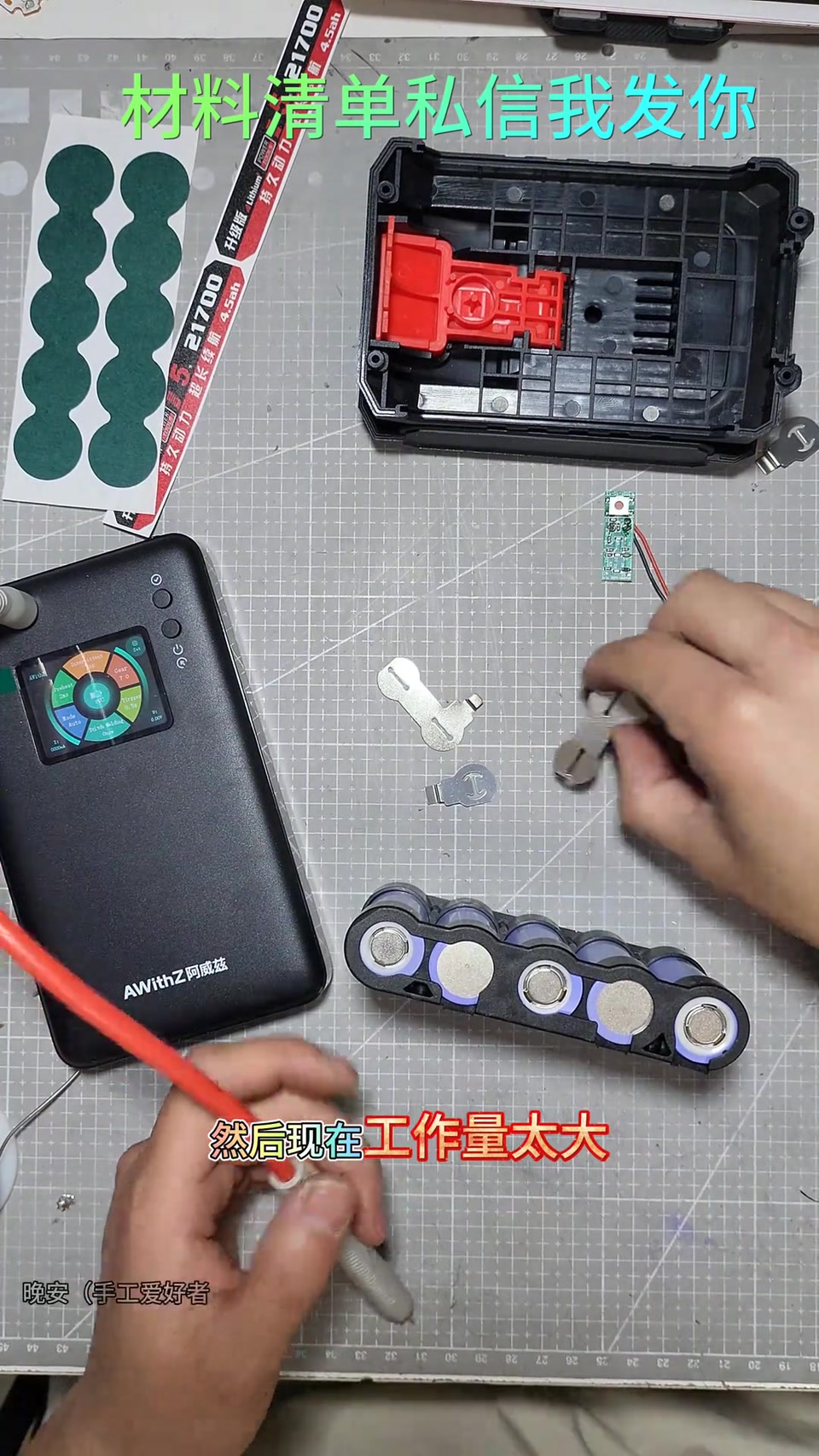

    10. 阿威兹点焊机推荐;电芯放入(漏拍)按板上正负极

    推荐阿威兹点焊机,之前有小的,工作量大买进阶版,用了快两年忠实粉丝;手机过热退出录像,电芯放固定环没拍到:按电路板正负极依次放,拿不准私信,参考 4 月 12 日手电钻电池教程。

    07:20 – 08:25
11.

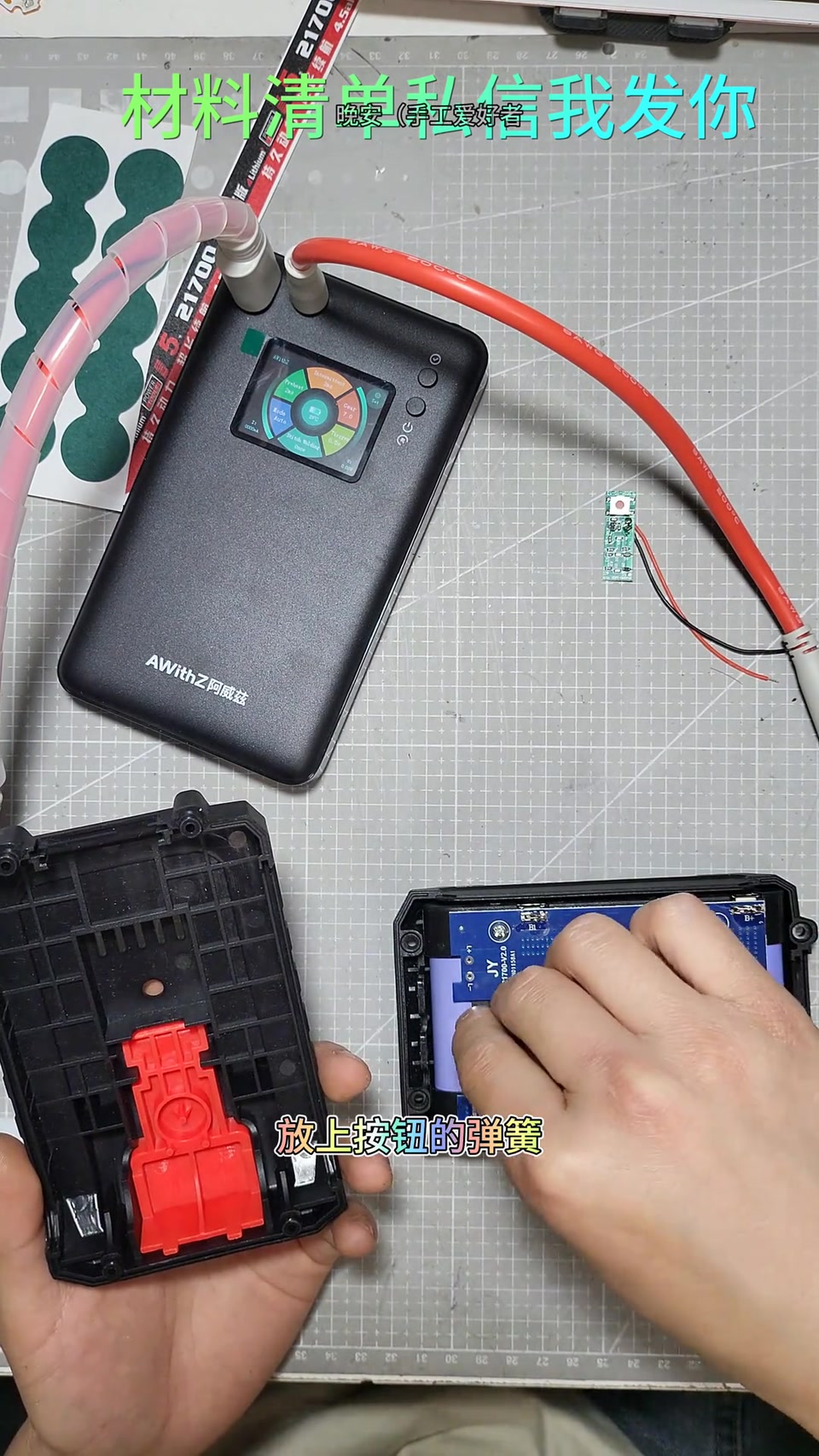

    11. 装充放保护板、电烙铁焊接、底壳弹簧电量灯、贴纸

    电池组焊好装充放保护板,两颗对角螺丝;电烙铁焊连接处焊点圆润;电池组入底壳,按钮弹簧,电量显示灯焊正负极,电量指示牌装饰;顶盖螺丝;贴升级版装饰贴纸;电池组完成通电测试。

    08:25 – 09:34
12.

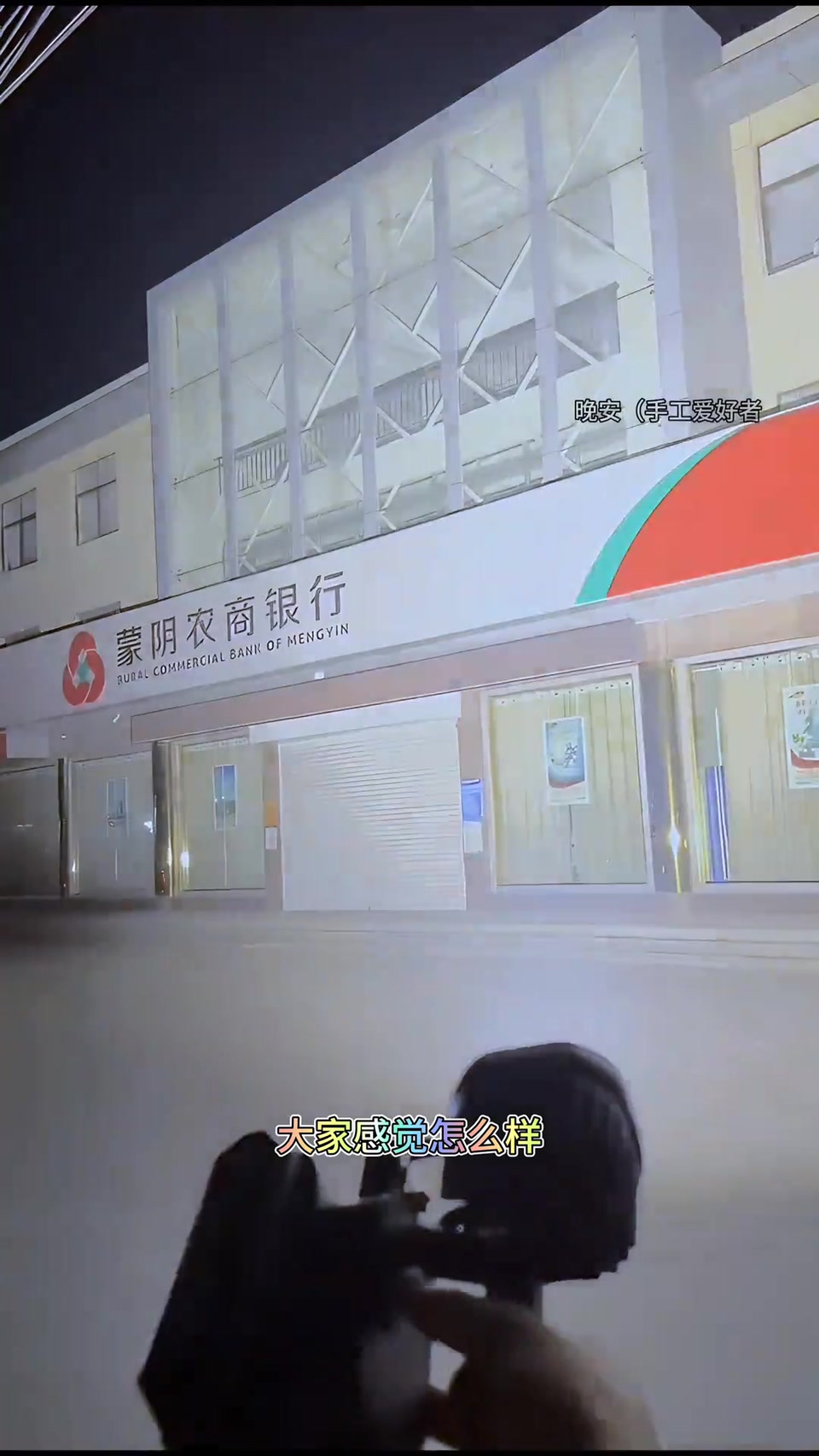

    12. 户外测试:整栋楼都亮;泛光款

    开关正常;户外测试整栋楼都亮;三星原相机未调曝光;河边空地测试;走夜路鬼都害怕;泛光款,换灯杯可聚光;配料清单私信。

    09:34 – 10:48

物料清单

博主经验

• 取灯杯别用手碰内部,指纹很难擦 01:35
• 导热硅脂越薄越好;灯珠有灰用棉签酒精擦 02:40
• 焊盘不沾锡用刀片刮几刀再上助焊剂 03:55
• 焊点焊圆润受力更好;连接处烫锡导电更好 04:47
• 线束孔 704 胶防水 04:59
• 电芯按保护板正负极依次放,拿不准拍照私信 08:00

踩过的坑

• 手机过热退出录像,漏拍电芯放入步骤 07:46
• 评论:18W 壳改 100W 散热不够,30 秒到一两分钟就降档;接近 200W 电池最多亮 1 小时;缺风扇
• 扩孔要掌握力度 03:20

锂电安全提示

• 射灯有温控保护,长时间使用会降档 05:48
