Jidian Yanjiusuo (Elektromechanik-Labor) zeigt die Montage eines 3S- / 4S-BMS (diese Folge 3S, 12V): zuerst mit dem Handheld H2 an jeder Zelle auf Plus- und Minuspol ein Stück Nickelband punktschweißen, damit sich gut verzinnen lässt; am 3S-Board B+ an den Gesamt-Plus des Packs, B2 an die erste Zelle 4,2V, B1 an die zweite Zelle 8,4V, B- an den Gesamt-Minus; erst die 4 Leitungen an das Board löten, dann der Reihe nach an die Zellen; das Multimeter zeigt, dass das BMS bereits Ausgang hat, der 12V-Akkupack ist fertig; nächste Folge 4S

Heute geht es darum, wie man 3S- und 4S-BMS montiert; zuerst die Zellen punktschweißen, wieder mit dem AWithZ H2 Handheld-Punktschweißgerät; hier werden Plus- und Minuspol jeweils mit einem Stück Nickelband punktgeschweißt, damit sich gut verzinnen lässt. Verwendet wird ein 3S-BMS (12V-DGL-BHB V1.0) mit B+, B-, B1, B2: B+ kommt an den Pluspol des Packs; B2 an die erste Zelle, 4,2V; B1 an die zweite Zelle, 8,4V; B- an den Gesamt-Minus, das reicht; zuerst die 4 Leitungen anlöten; sieht das Board so aus, ist es fertig gelötet; die Zellen verzinnen; nach dem Verzinnen ausrichten und die vier Leitungen in der eben genannten Reihenfolge anlöten, fertig gelötet; das BMS mit dem Multimeter messen, es hat bereits Ausgang (etwa 11,6V), ein 12V-Akkupack ist gebaut. 31 Kommentare: Teilen (3); hat dieses Board Ein- und Ausgang am selben Port (1); geht das als Starthilfe fürs Motorrad; mit deinem Werkzeug könnte ich alles bauen; ich habe insgesamt 6 Zellen.

Ergebnis

Schritte6 Schritte · Bild anklicken, um zur Stelle zu springen

1.
   1. Einstieg: 3S- / 4S-BMS montieren; zuerst mit dem Handheld H2 punktschweißen

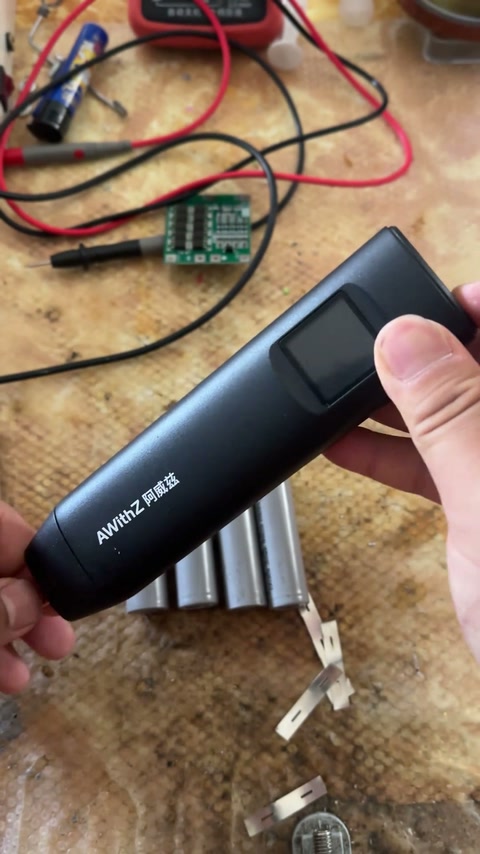

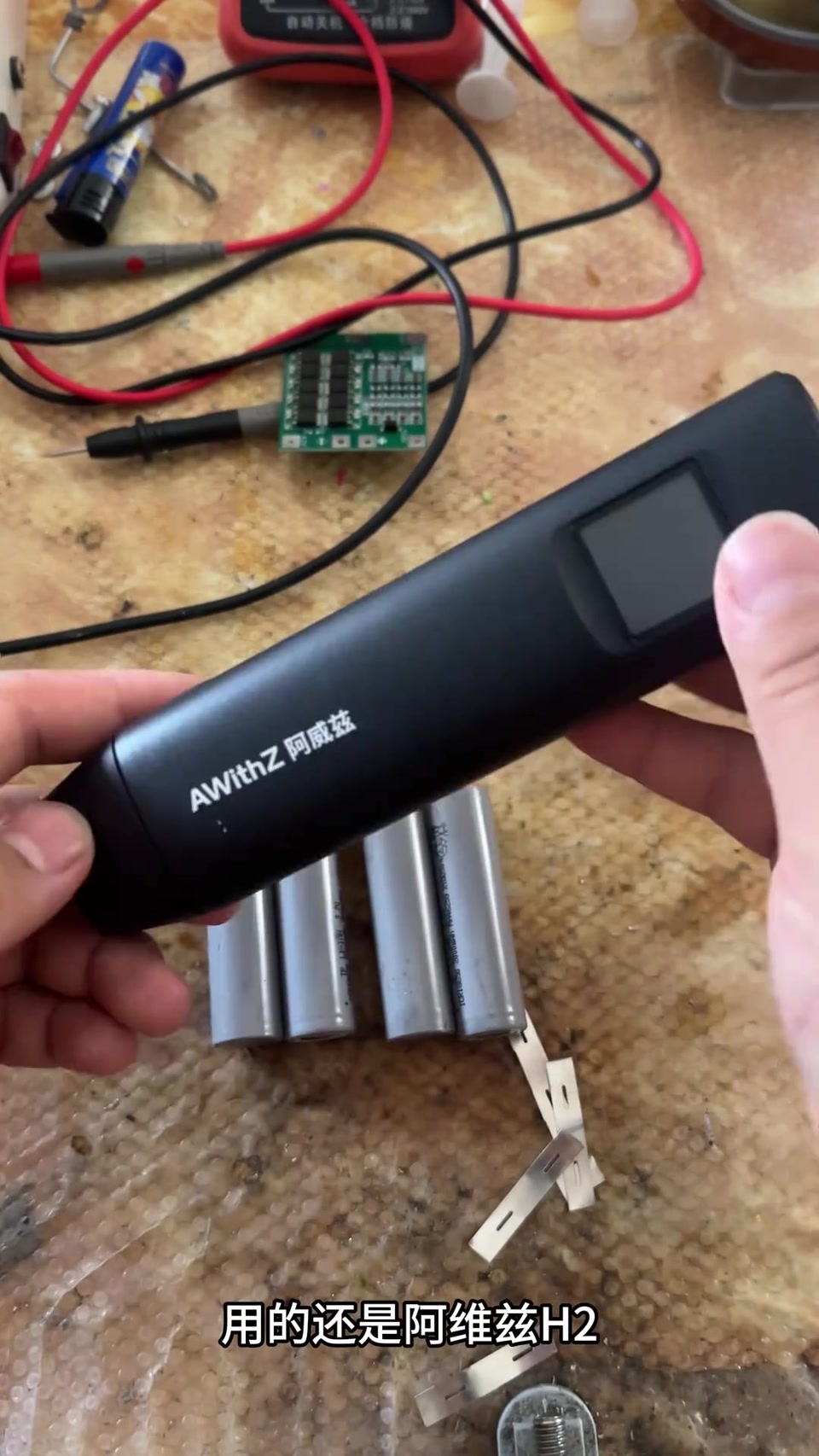

   Heute geht es darum, wie man 3S- und 4S-BMS montiert; zuerst die Zellen punktschweißen; wieder mit dem AWithZ H2 Handheld-Punktschweißgerät.

   00:00 – 00:12
2.
   2. An jeder Zelle Plus- und Minuspol ein Stück Nickelband punktschweißen, damit sich gut verzinnen lässt

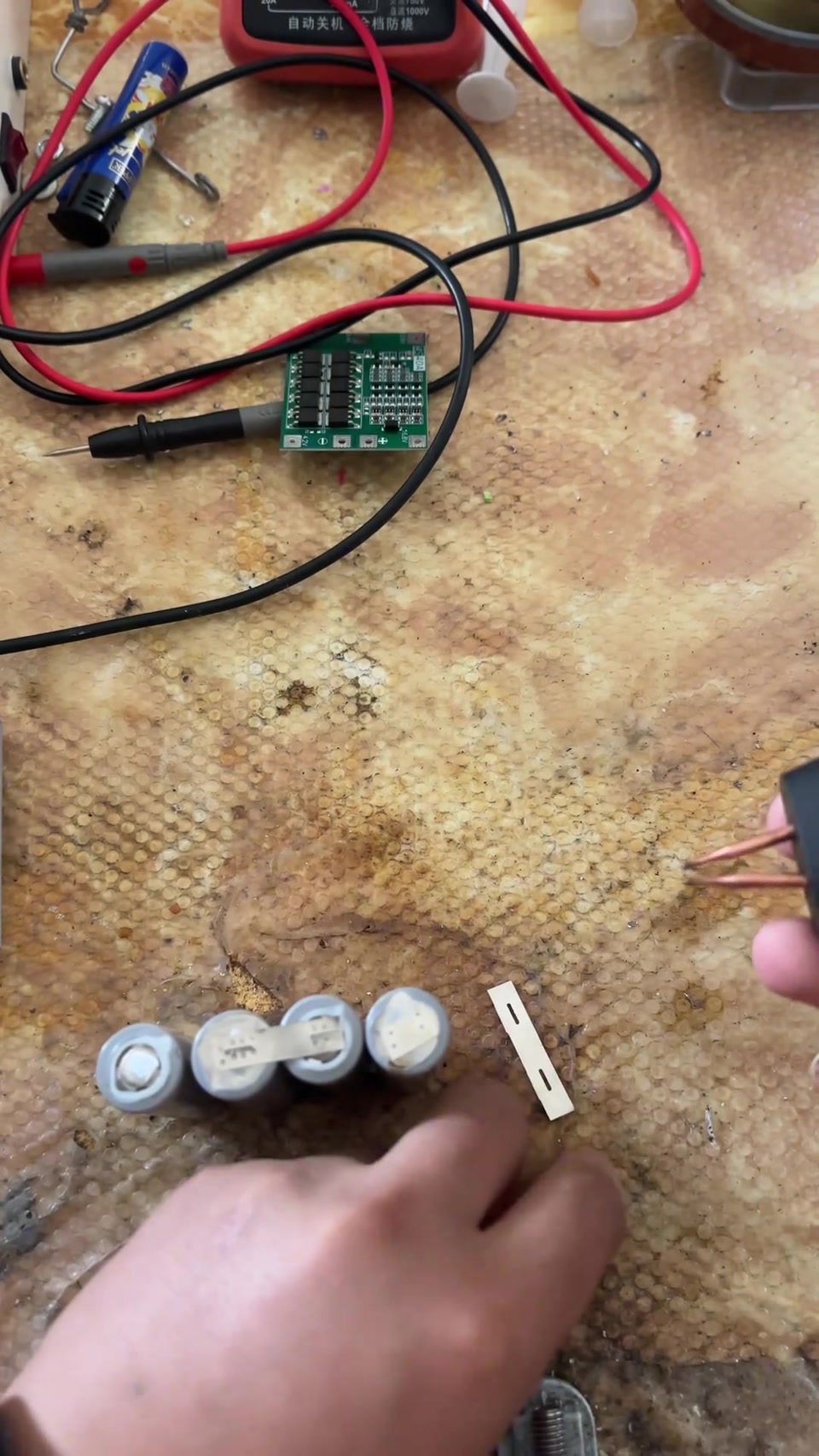

   Auf Plus- und Minuspol jeweils ein kurzes Stück Nickelband punktschweißen, damit sich gut verzinnen lässt.

   00:12 – 00:38
3.
   3. 3S-BMS: B+ an den Gesamt-Plus; B2 erste Zelle 4,2V; B1 zweite Zelle 8,4V; B- Gesamt-Minus

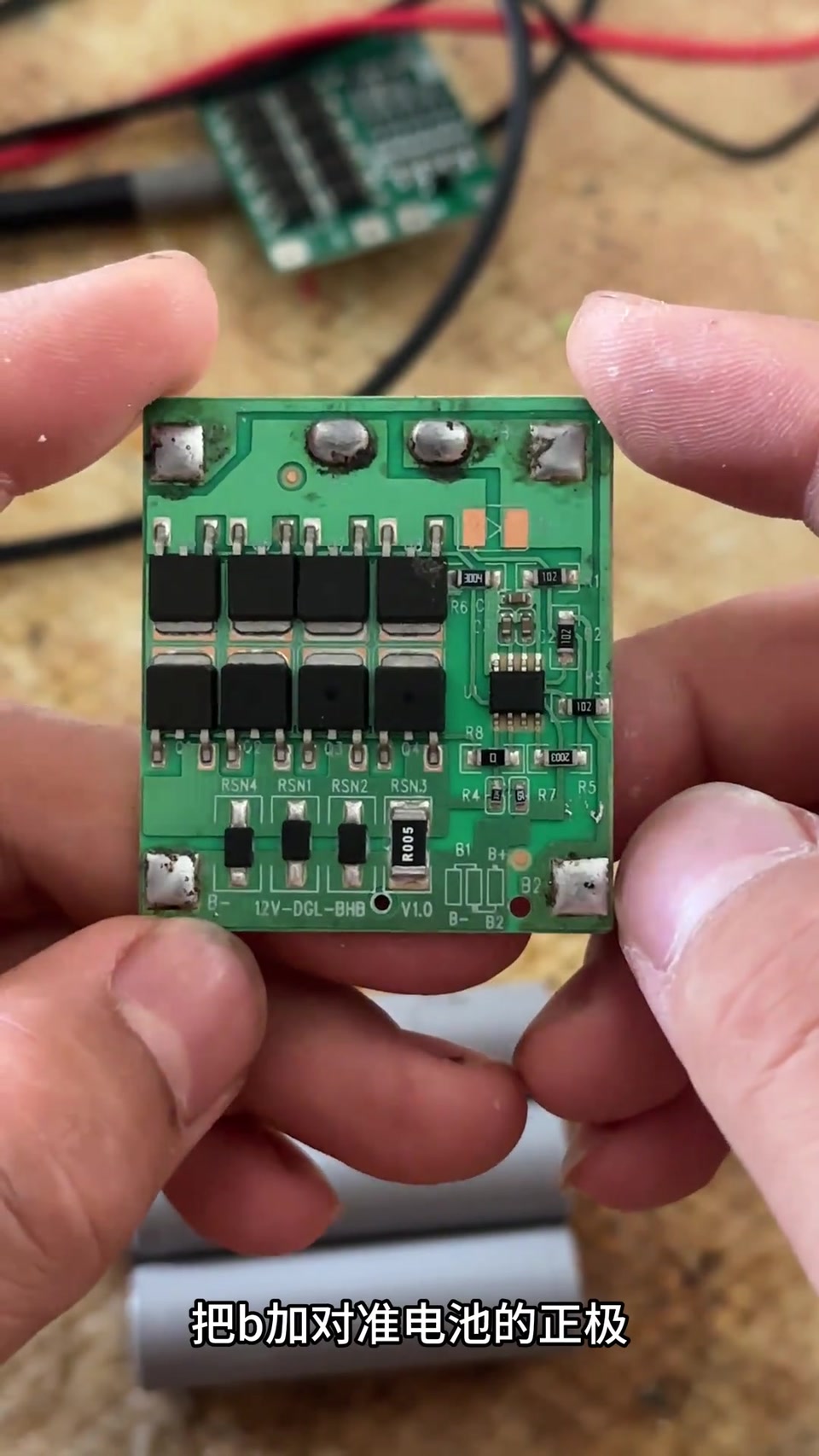

   Das 3S-BMS hat B+, B-, B1, B2; B+ kommt an den Pluspol des Packs; B2 an die erste Zelle, 4,2V; B1 an die zweite Zelle, 8,4V; B- an den Gesamt-Minus.

   00:38 – 01:02
4.
   4. Erst die 4 Leitungen an das Board löten; Zellen verzinnen

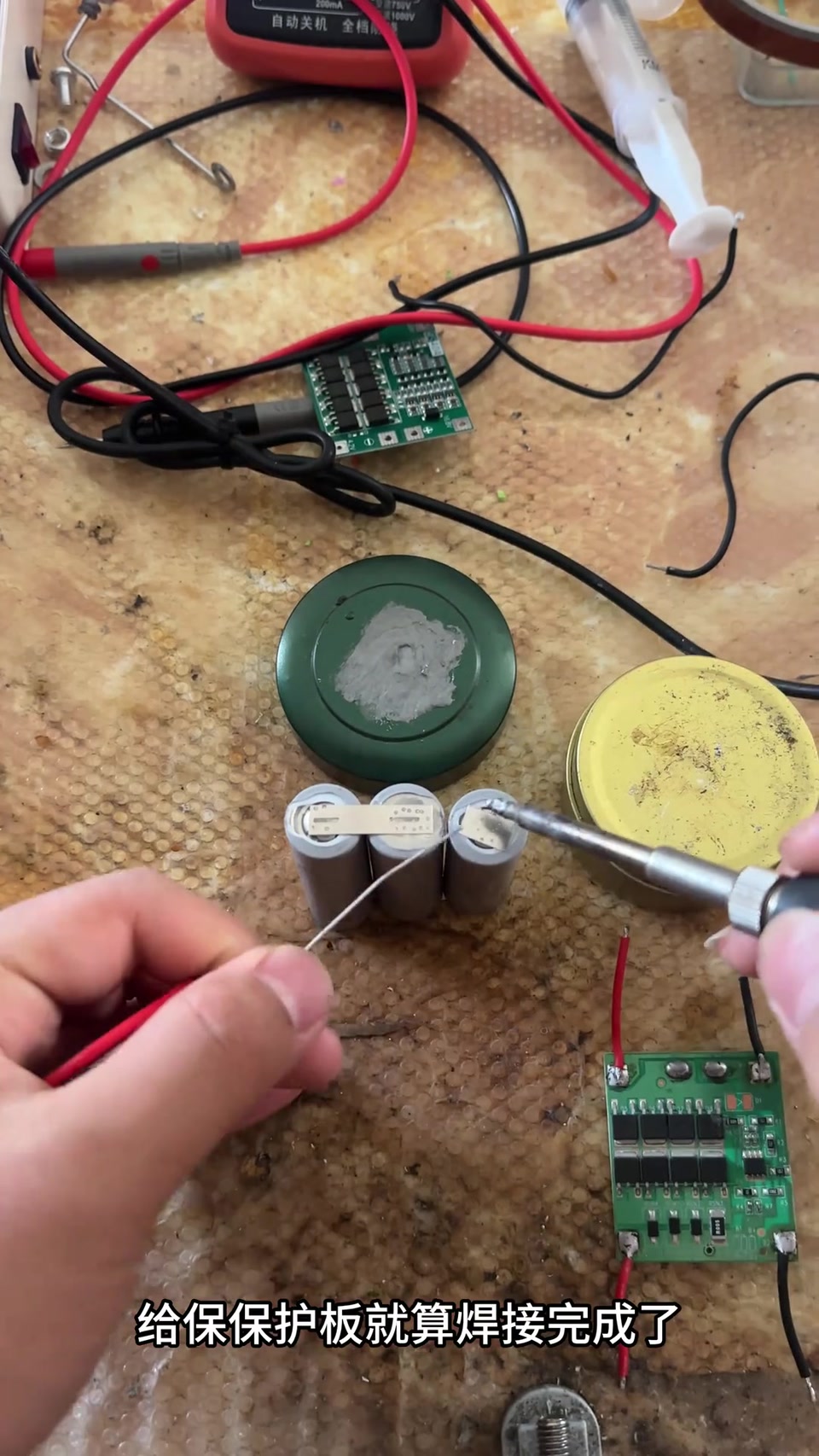

   Zuerst die 4 Leitungen anlöten; danach ist das BMS fertig gelötet; die Zellen verzinnen.

   01:02 – 01:19
5.
   5. Ausrichten und die 4 Leitungen der Reihe nach an die Zellen löten

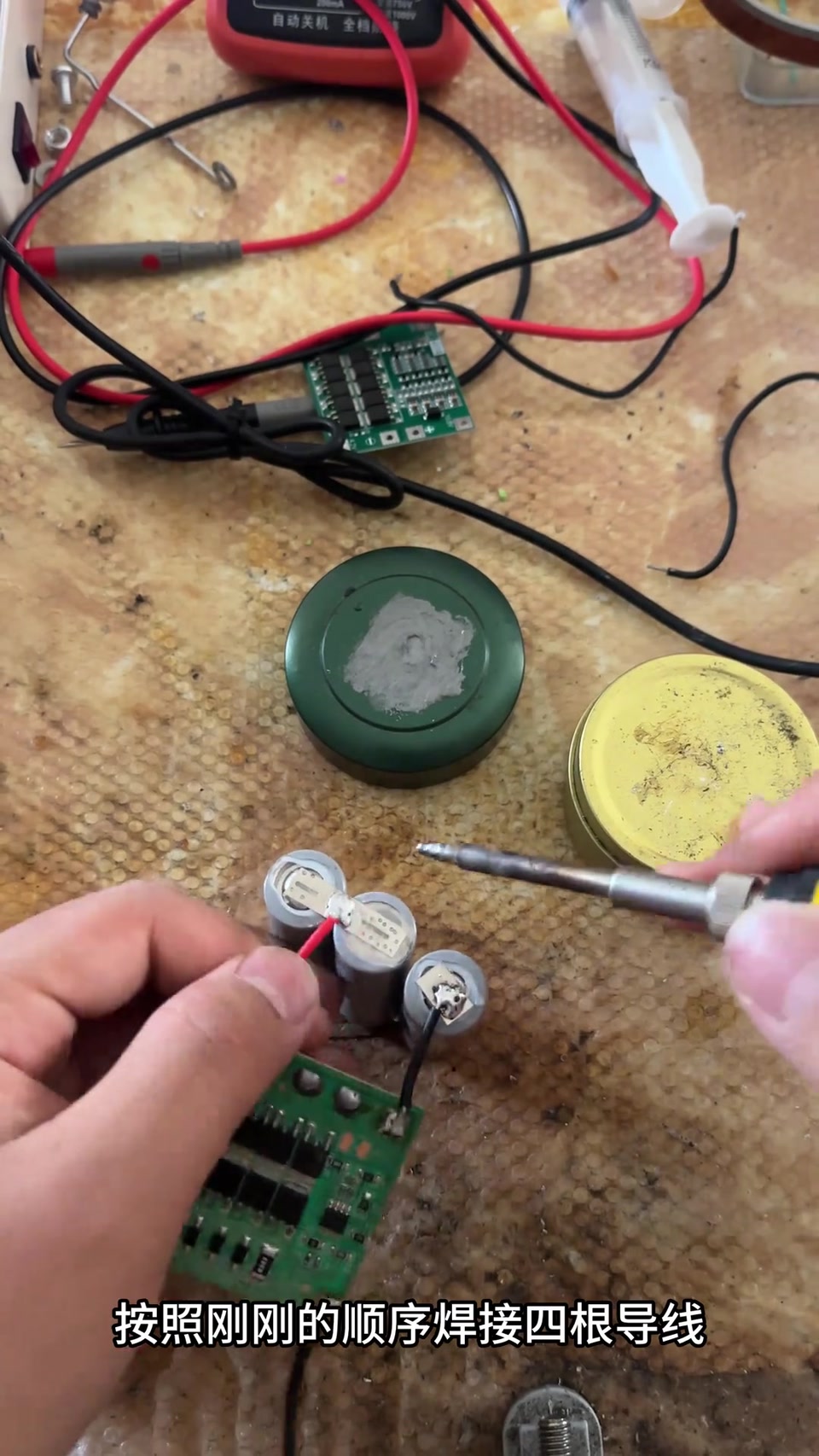

   Nach dem Verzinnen ausrichten und die vier Leitungen in der eben genannten Reihenfolge anlöten; damit ist alles gelötet.

   01:19 – 01:32
6.
   6. BMS-Ausgang mit dem Multimeter messen, 12V-Akkupack fertig

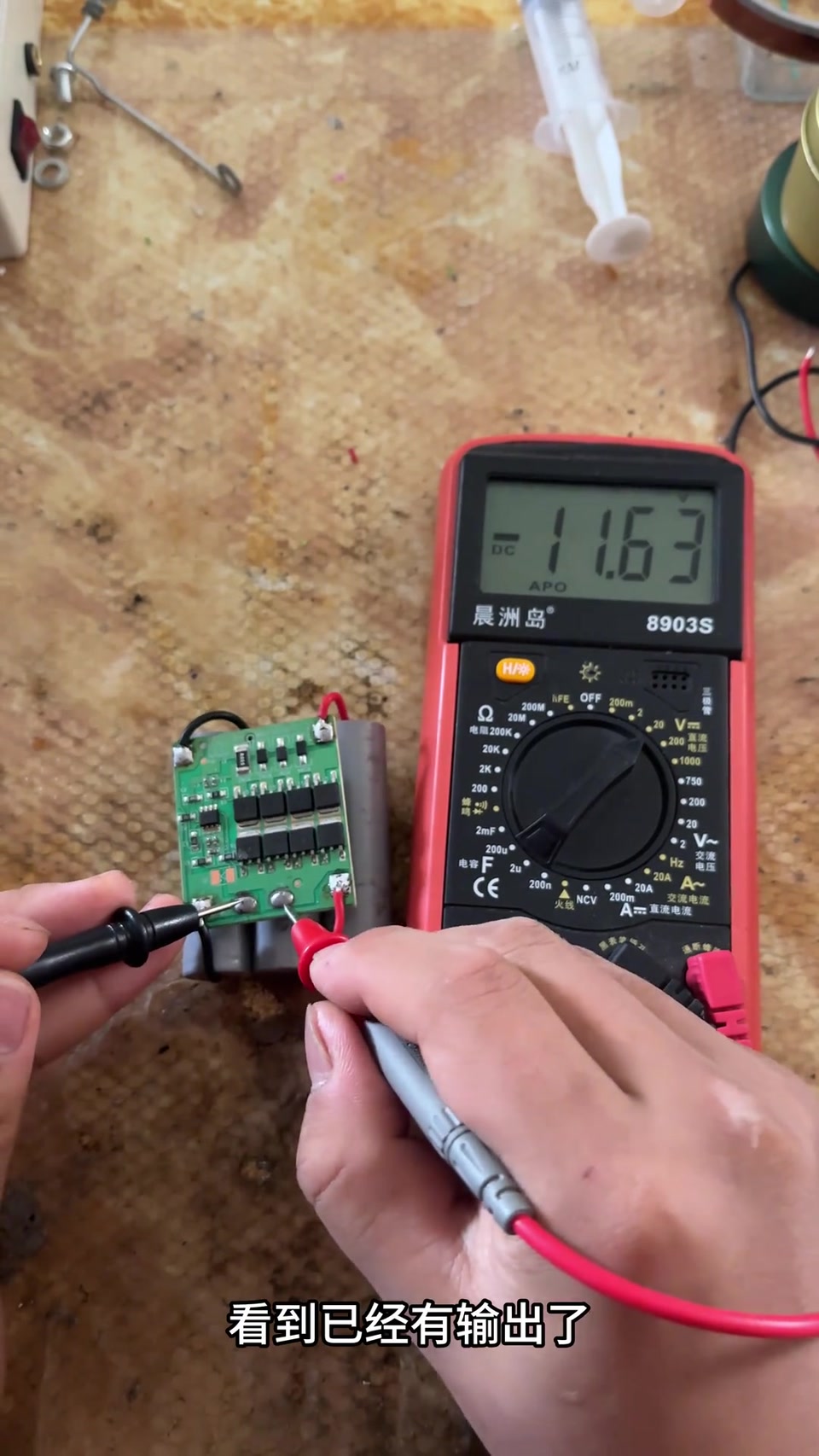

   Das BMS mit dem Multimeter messen, es hat bereits Ausgang; ein 12V-Akkupack ist gebaut.

   01:32 – 01:41

Stückliste

Im Video abgelesen

Tipps des Creators

• Zuerst ein kurzes Stück Nickelband auf den Zellpol punktschweißen und dann verzinnen, statt mit dem Lötkolben direkt auf die Zelle zu gehen 00:25
• Merkregel für das 3S-Board: B+ Gesamt-Plus, B2 erste Zelle 4,2V, B1 zweite Zelle 8,4V, B- Gesamt-Minus; erst die 4 Leitungen an das Board löten, dann an die Zellen 00:46
• Nach dem Verdrahten mit dem Multimeter prüfen, ob Ausgang anliegt 01:32

Stolperfallen

• Ein Kommentar fragt, ob das Board Ein- und Ausgang am selben Port hat — nicht beantwortet

Li-Ion-Sicherheit

• Die Reihenfolge der Messleitungen B1 / B2 darf nicht vertauscht werden 00:46
