机电研究所教装 3 串/4 串保护板(本集 3 串 12V):先用 H2 手持点焊把每节正负极点上镍片方便上锡;3S 板 B+ 对电池总正、B2 接第一串 4.2V、B1 接第二串 8.4V、B- 接总负,先焊 4 根导线再按序焊到电池;万用表测保护板已有输出,12V 电池组完成;下集 4 串

今天教怎么安装 3 串和 4 串的保护板;先点焊电池,用的还是阿威兹 H2 手持点焊机;这里把正极和负极都点焊上(镍片)方便上锡。用到一个三串保护板(12V-DGL-BHB V1.0),上面有 B+、B-、B1、B2:B+ 对准电池正极;B2 接第一串电池 4.2V;B1 接第二串 8.4V;B- 接总负极即可;先焊上 4 根导线;像这样焊好保护板就算焊接完成;给电池上锡;上好锡对好位置,按刚才顺序焊接四根导线,焊接好了;拿万用表测保护板,看到已有输出(11.6V 左右),一个 12V 电池组做成了。评论 31:分享(3);这板输出输入同口吗(1);做摩托车启动电源可以吗;有你这工具我什么都会做;我这一共 6 个电池。

做了什么 · 结果

制作步骤6 步 · 点图跳到原片

1.

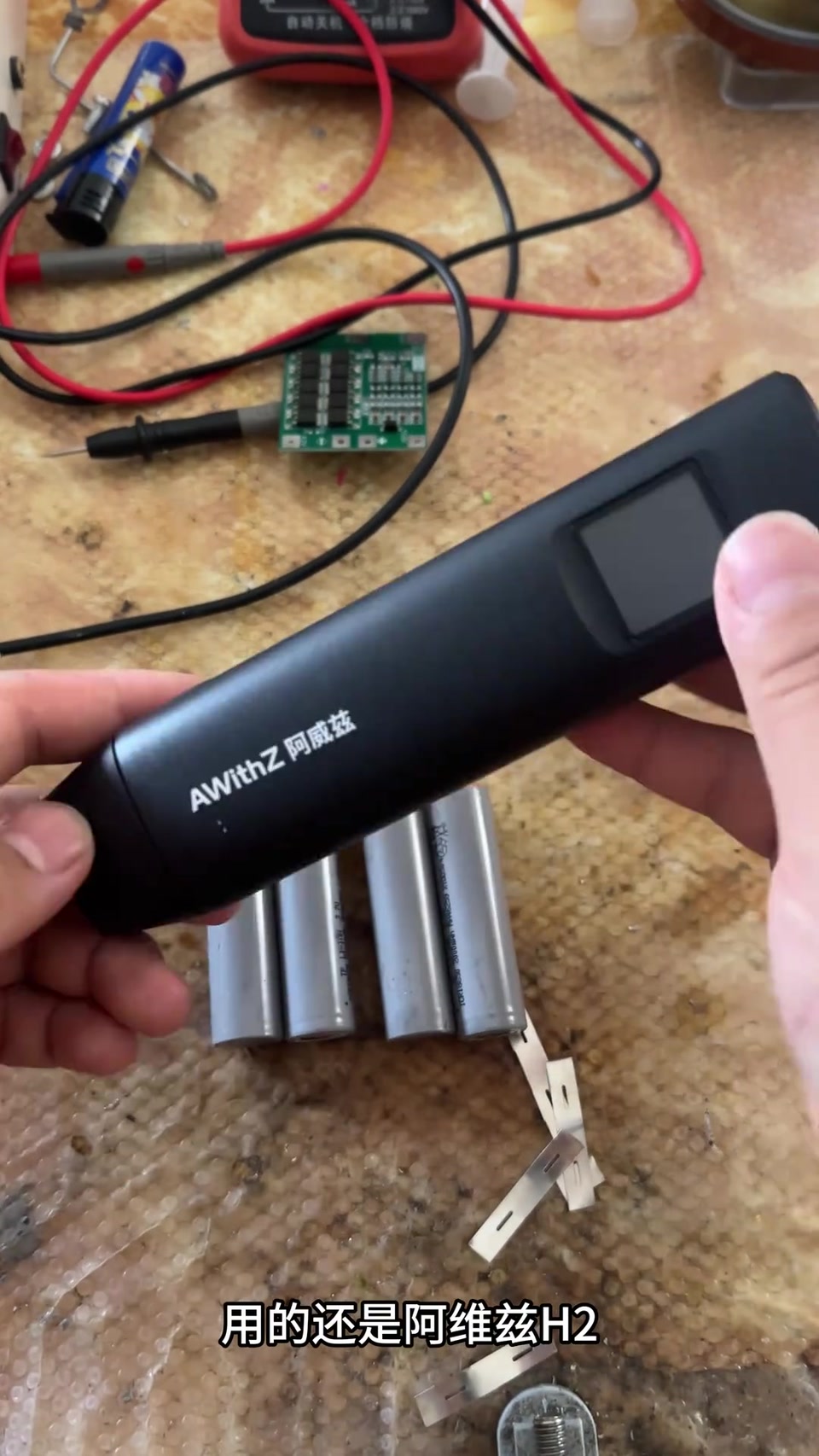

   1. 开场:教 3 串/4 串保护板;先用 H2 手持点焊

   今天教怎么安装 3 串和 4 串保护板;先来点焊电池;用的还是阿威兹 H2 手持点焊机。

   00:00 – 00:12
2.

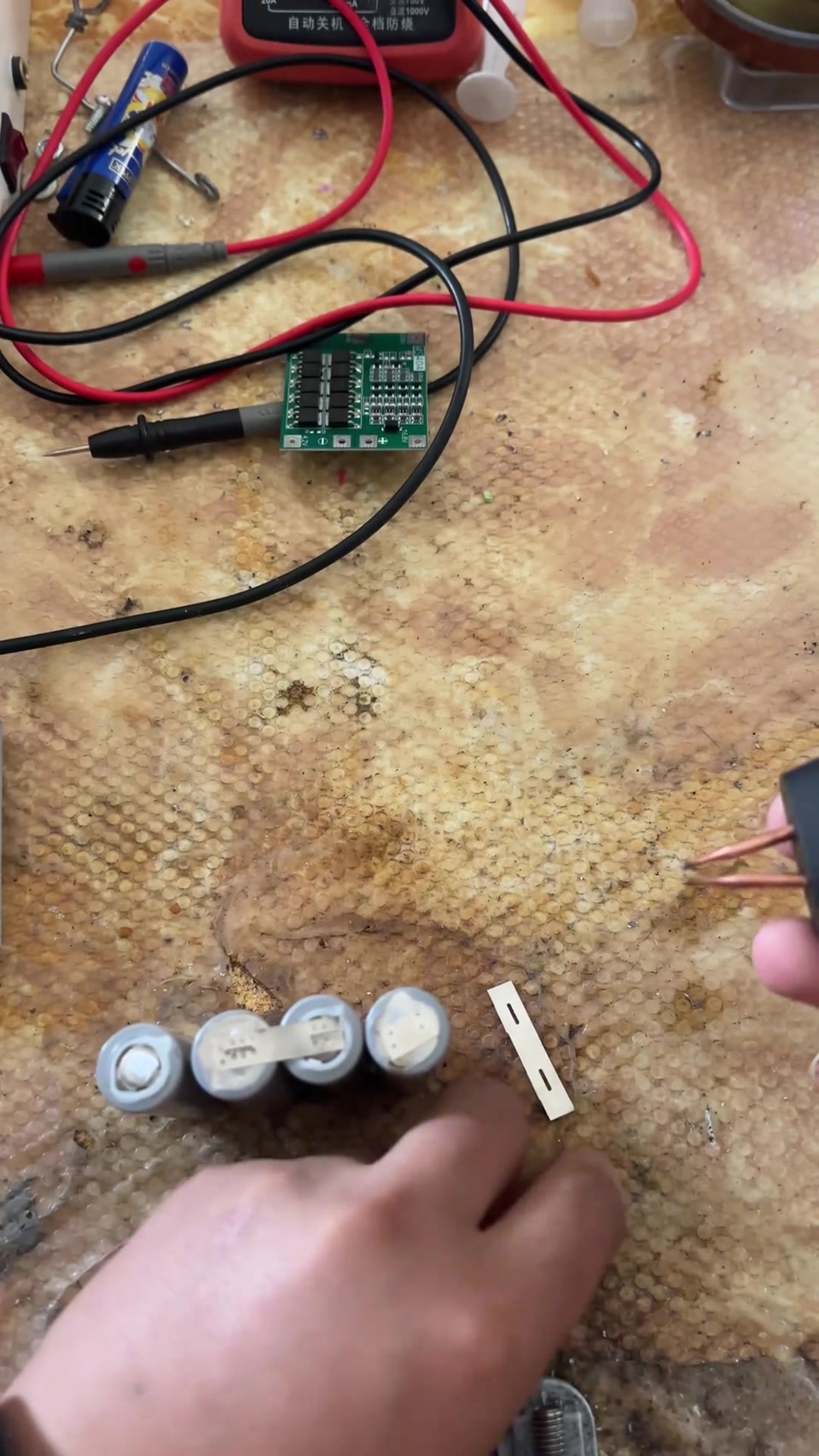

   2. 每节正负极点焊镍片,方便上锡

   把正极和负极都点焊上(镍片小段),方便上锡。

   00:12 – 00:38
3.

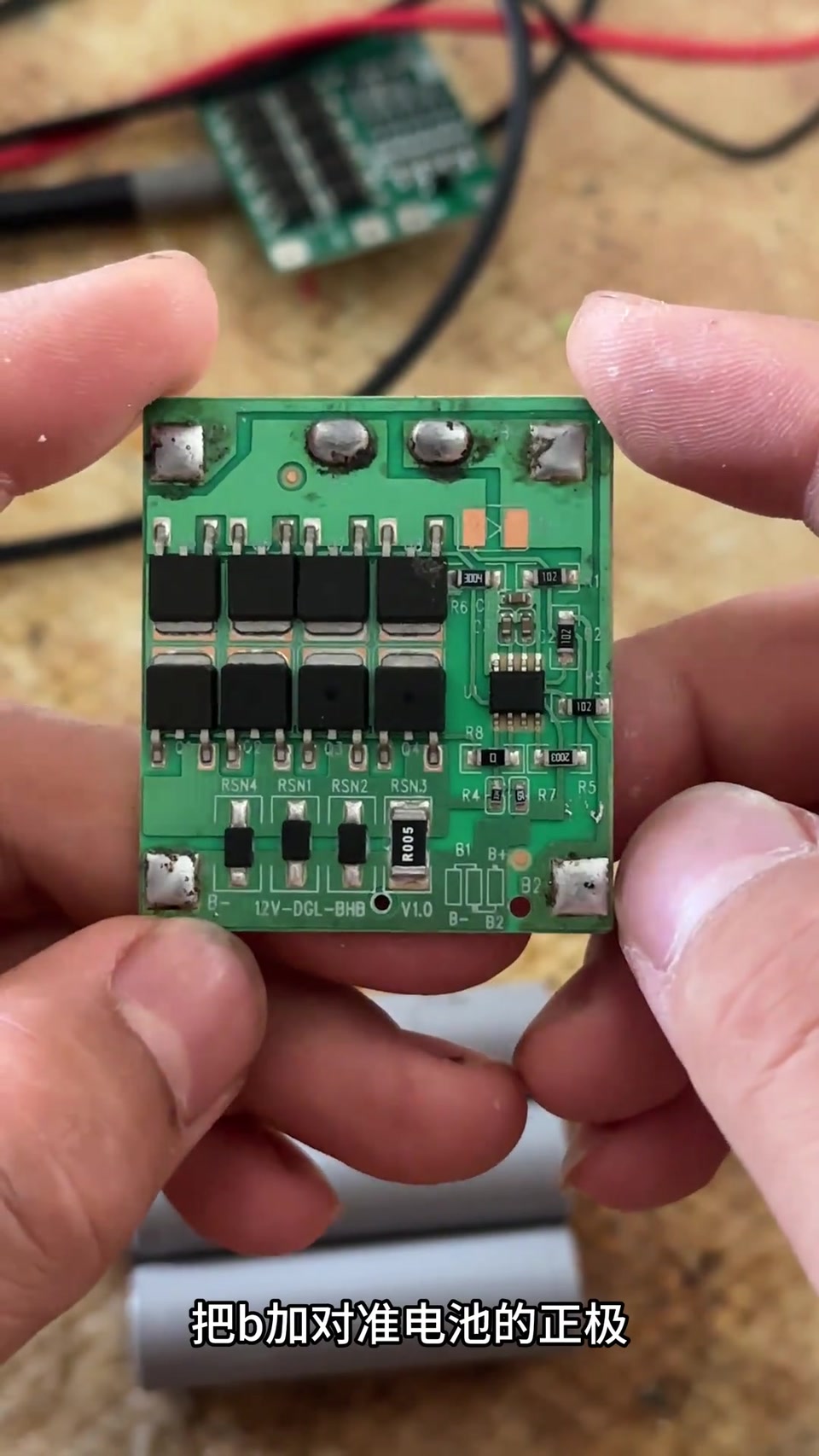

   3. 3S 保护板:B+ 对总正;B2 第一串 4.2V;B1 第二串 8.4V;B- 总负

   三串保护板上有 B+、B-、B1、B2;B+ 对准电池正极;B2 接第一串 4.2V;B1 接第二串 8.4V;B- 接总负极。

   00:38 – 01:02
4.

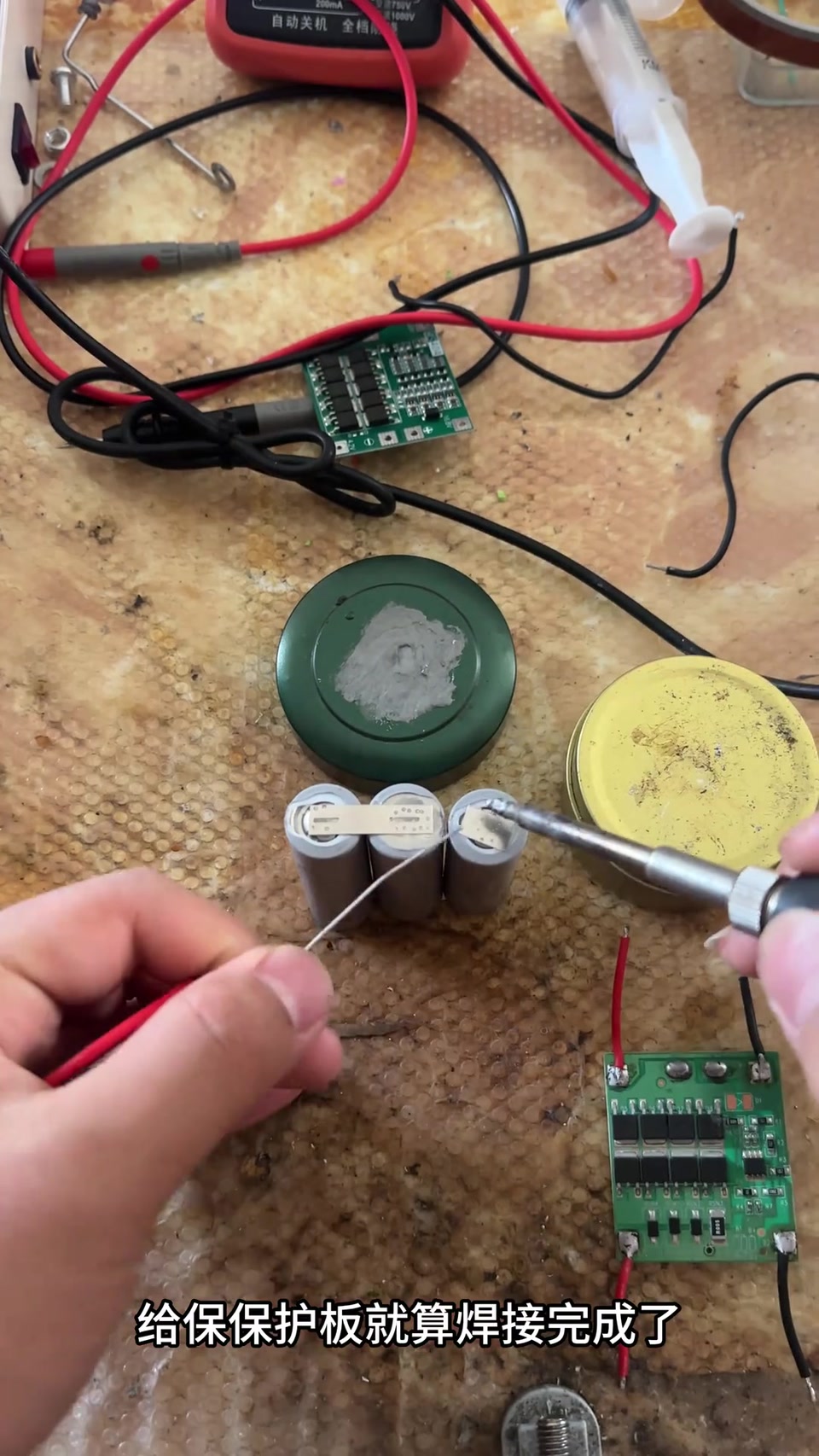

   4. 先焊 4 根导线到板;给电池上锡

   先焊上 4 个导线;焊好后保护板算焊接完成;给电池上锡。

   01:02 – 01:19
5.

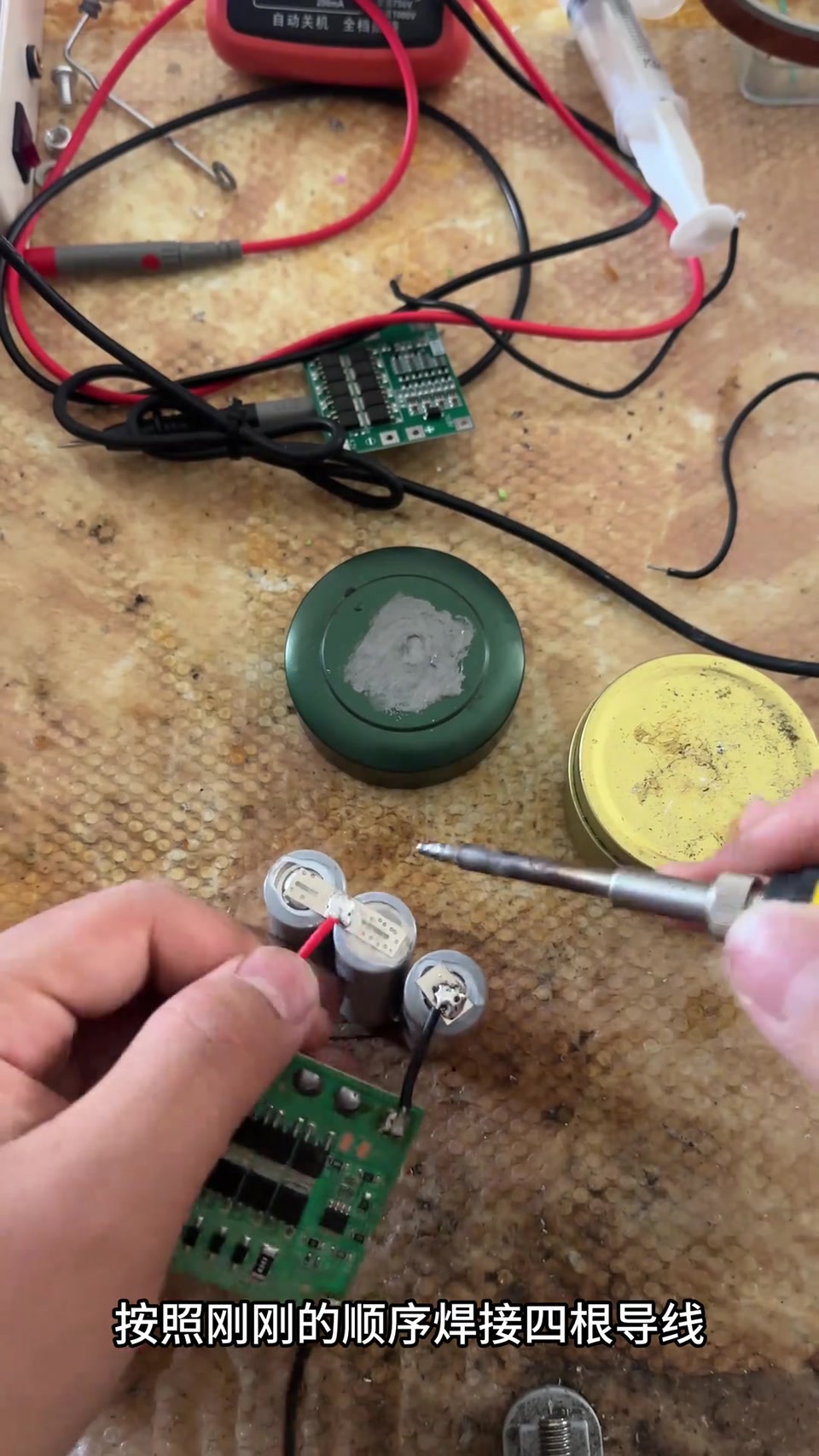

   5. 对好位置按序焊 4 根导线到电池

   上好锡后对好位置,按刚才顺序焊接四根导线;这样就焊接好了。

   01:19 – 01:32
6.

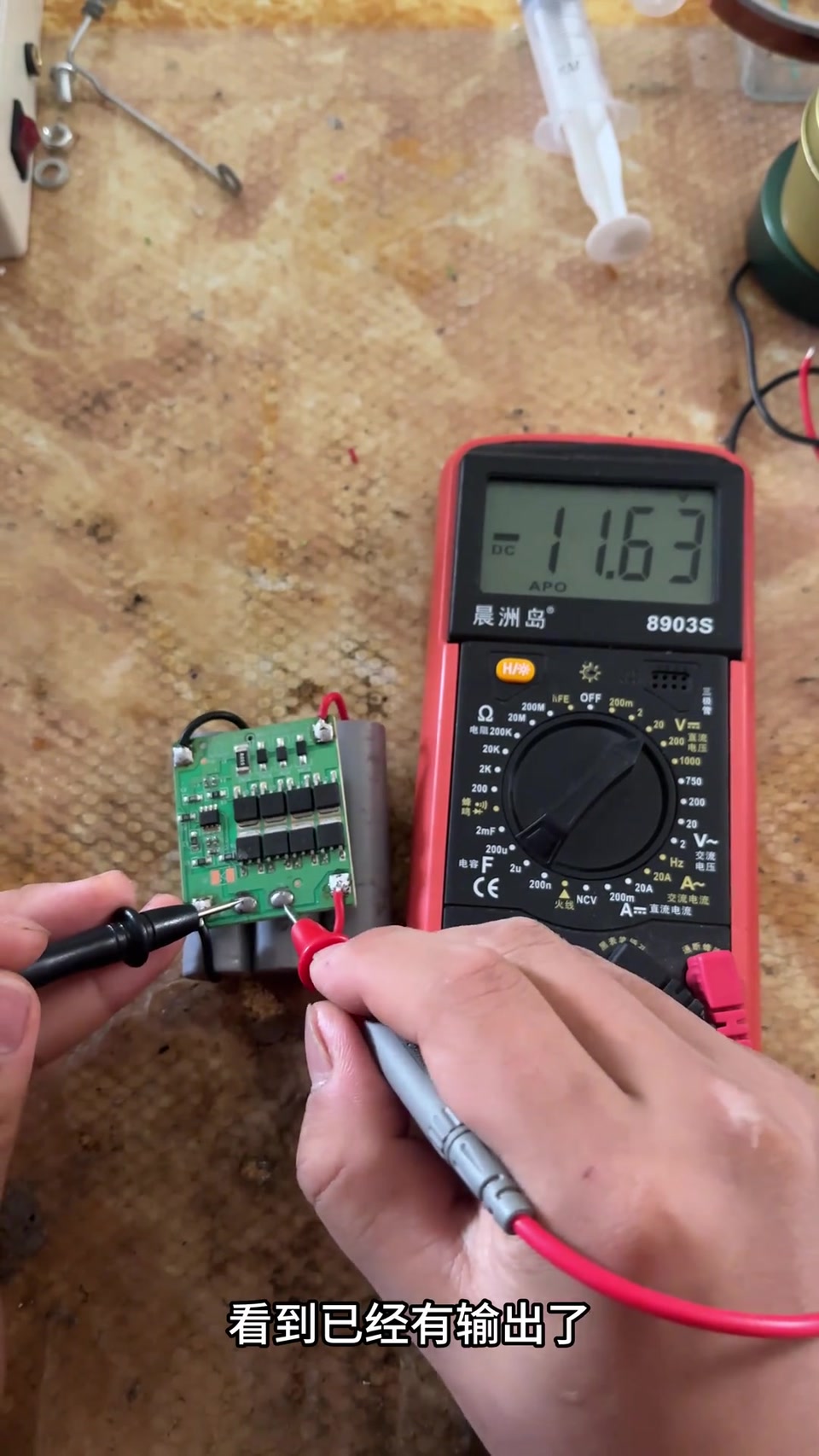

   6. 万用表测保护板输出,12V 电池组完成

   拿万用表测量保护板,看到已经有输出;一个 12V 电池组做成了。

   01:32 – 01:41

物料清单

画面读数

博主经验

• 先在电池极片上点焊一小段镍片再上锡,避免直接烙铁烫电池 00:25
• 3S 板接线口诀:B+ 总正、B2 第一串 4.2V、B1 第二串 8.4V、B- 总负;先把 4 根线焊到板再焊电池 00:46
• 接完用万用表确认有输出 01:32

踩过的坑

• 评论问板是否输出输入同口——未说明

锂电安全提示

• B1/B2 采样线顺序不能接反 00:46
