18650-Akkupack selbst bauen: Komplettanleitung von der Zellselektion bis zum Punktschweißen

Schritt 1: Kapazitätsmessung und Zellselektion – das Fundament der Pack-Lebensdauer

Ziel der Kapazitätsmessung ist es, Zellen mit ähnlicher Kapazität, ähnlichem Innenwiderstand und ähnlicher Spannung herauszusuchen und zu einer Gruppe zusammenzustellen. Hat eine Zelle eine geringere Kapazität oder einen höheren Innenwiderstand, erreicht sie beim Entladen zuerst die Entladeschlussspannung und ist beim Laden zuerst voll – auf Dauer zieht diese eine Zelle die Lebensdauer des gesamten Packs nach unten.

So geht’s: Mit einem Kapazitätsprüfschrank oder Kapazitätstester jede Zelle einen vollständigen Lade-Entlade-Zyklus durchlaufen lassen und tatsächliche Kapazität, Innenwiderstand und Entladeplateau-Spannung notieren.

Regeln für die Zusammenstellung:

• Spannungsdifferenz innerhalb einer Gruppe ≤20mV
• Innenwiderstandsdifferenz ≤5mΩ
• Kapazitätsdifferenz innerhalb von ±50mAh
• Zellen unterschiedlicher Chargen oder Marken niemals mischen

*Tipp: Zuerst die angelieferten Zellen prüfen. Aufgeblähte, auslaufende, verbeulte oder korrodierte Zellen sofort aussortieren – nicht aufs Glück hoffen.

Schritt 2: Zellvorbereitung und isolierte Anordnung

Nach Kapazitätsmessung und Zusammenstellung beginnt die Montage – und Isolierung ist die Mindestanforderung für Sicherheit.

1. Jede Zelle mit einem Schrumpfschlauch überziehen; beschädigte unbedingt ersetzen, um Kurzschlüsse über das Gehäuse zu verhindern.

2. Die Zellen gemäß dem Reihen-/Parallelschema anordnen und in Zellhaltern fixieren; Plus- und Minuspole müssen einheitlich ausgerichtet sein.

3. Die Schweißstellen mit Alkohol abwischen, um Fett und Oxidschichten zu entfernen – sonst drohen kalte Schweißpunkte und Funkenbildung.

4. Isolierringe aus Fischpapier auf die Pluspole kleben und zusätzlich eine Isolierung zwischen Nickelband und Zellgehäuse einlegen.

Gängige Konfigurationen als Referenz: 2P3S = 6 Zellen, 5P7S = 35 Zellen, 10S = 40 Zellen (kleine 48V-Energiespeicher).

Schritt 3: Nickelband wählen und Punktschweißgerät einstellen

Für 18650-Packs wird meist 0,12–0,15mm Reinnickelband verwendet, bei hohen Strömen auch 0,2mm. Vernickeltes Stahlband hat einen höheren Widerstand und erwärmt sich stärker – für Hochleistungs-Packs nicht empfohlen.

AWithZ-Punktschweißgeräte bieten über 10.000 fein abgestufte digitale Einstellungen und Doppelpuls-Schweißen im Mikrosekundenbereich: erst vorwärmen, dann schweißen – so wird die Zelle weniger erhitzt. Die wichtigsten Punkte:

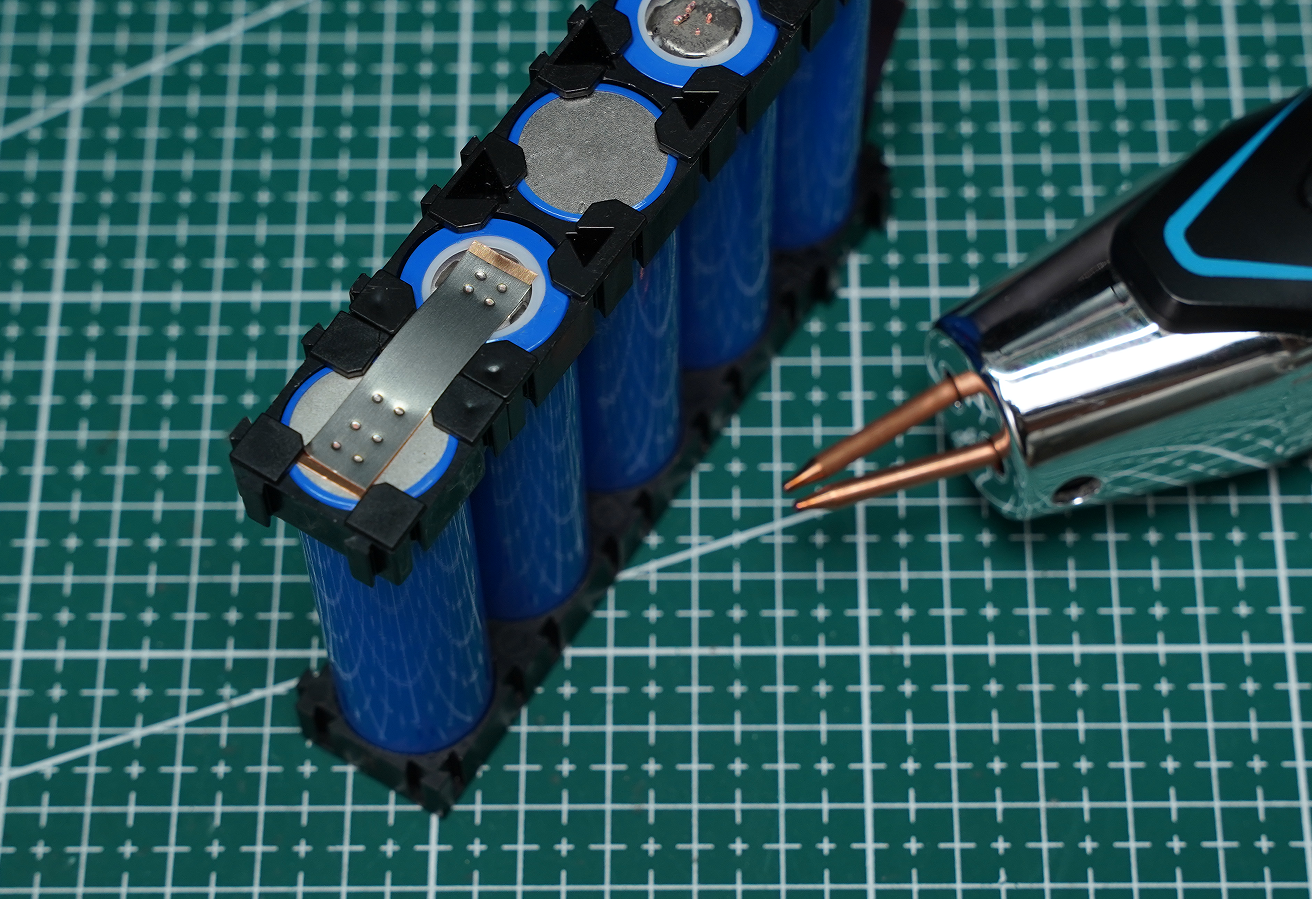

1. Zuerst mit Altzellen und Nickelbandresten probeschweißen, nicht direkt an den echten Zellen.

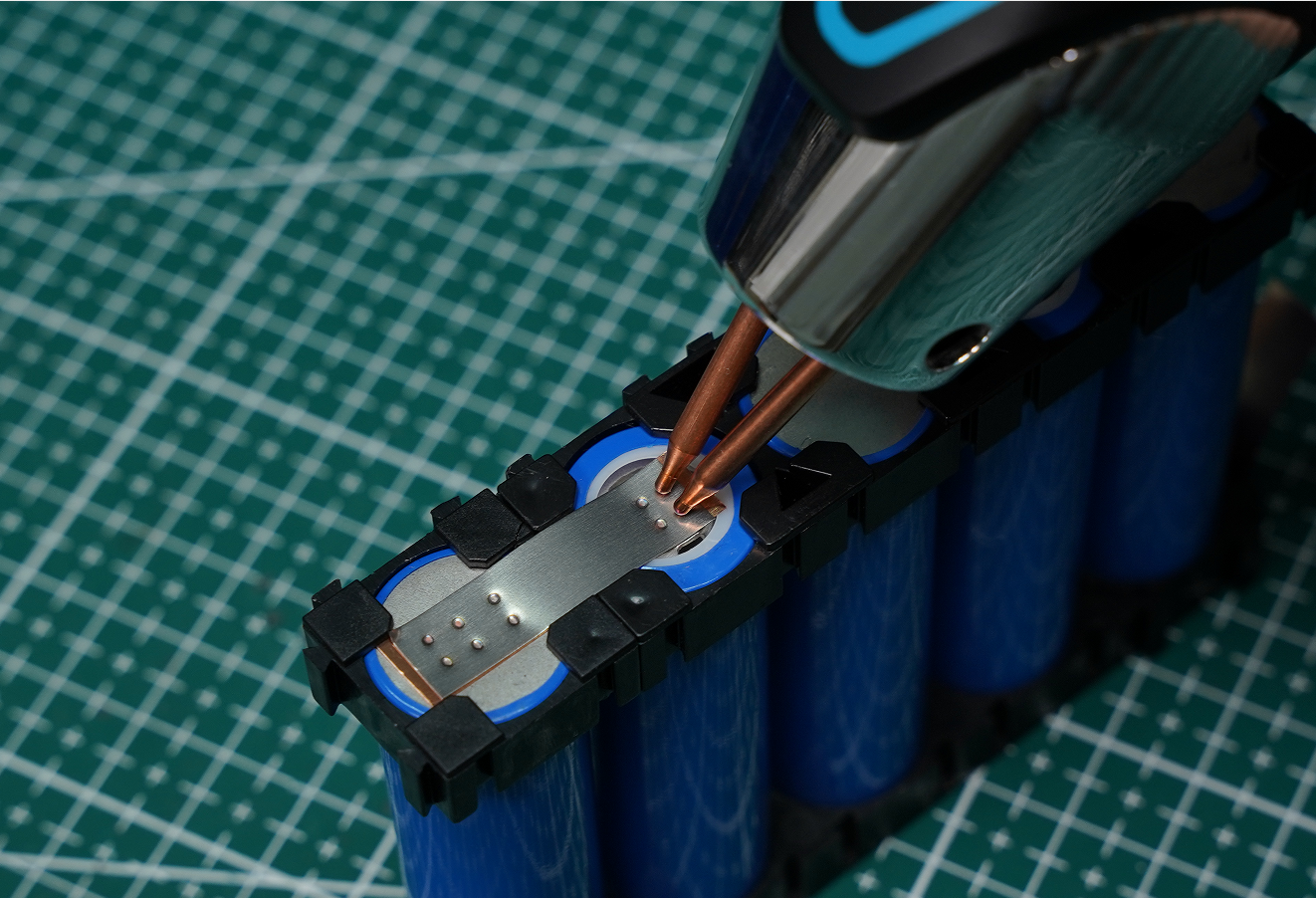

2. Die Schweißnadeln senkrecht oder in einem passenden Winkel flach aufsetzen, Abstand 0,5–3mm.

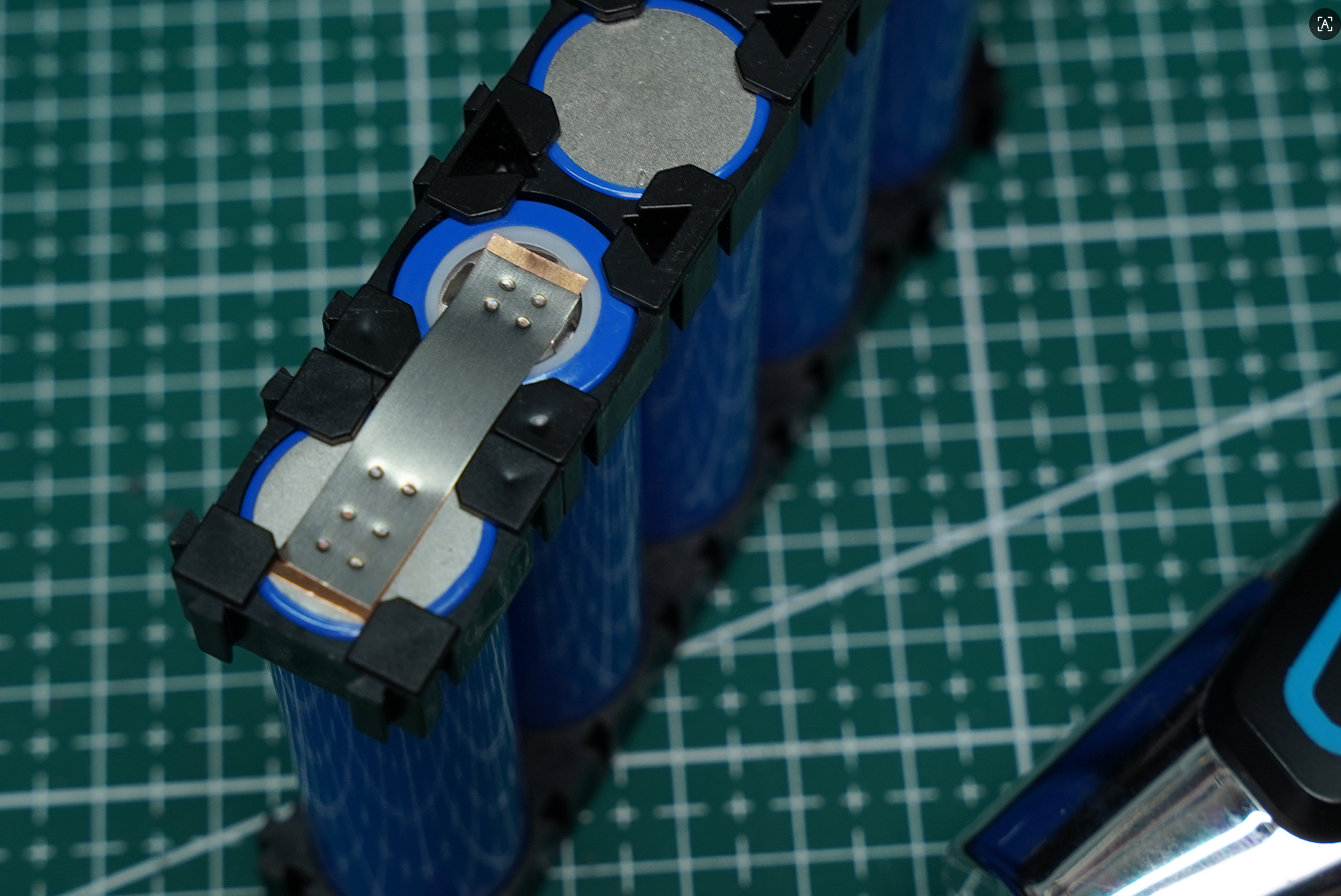

3. Ein guter Schweißpunkt: gleichmäßige Abdrücke im Nickelband; beim Abziehen reißt das Band, der Schweißpunkt hält.

4. Anzeichen für schlechte Schweißpunkte: glänzender Punkt, der sich sofort löst = zu wenig Energie, kalte Schweißung; durchgebranntes Band oder heiße Zelle = zu viel Energie.

AWithZ empfiehlt, zuerst auf niedriger Stufe probezuschweißen und dann Farbe und Zugfestigkeit der Schweißpunkte zu beurteilen – nicht gleich mit voller Leistung starten.

Schritt 4: Der Reihe nach schweißen und Sammelschienen verbinden

Das Nickelband gemäß der Anordnung Punkt für Punkt schweißen: erst parallel, dann in Reihe. Parallel erhöht die Kapazität, in Reihe die Spannung.

Während des gesamten Schweißens die Zelltemperatur im Blick behalten; wird eine Zelle spürbar warm, sofort pausieren und erst nach dem Abkühlen weitermachen. Dieselbe Stelle nicht mehrfach nachschweißen, damit der Pol nicht überhitzt und der innere Separator der Zelle keinen Schaden nimmt. Sind alle Punkte geschweißt, jeden einzeln auf Verfärbungen, Löcher, Risse oder kalte Schweißstellen sichtprüfen und anschließend das Band mit einer Pinzette leicht anziehen, um alle Schweißpunkte nachzuprüfen.

Schritt 5: BMS-Verkabelung, Isolierung und Endprüfung

1. BMS-Platine anlöten: Die Balancer-Leitungen in der im Datenblatt angegebenen Reihenfolge an jede Reihe anschließen – B-, B1, B2 … Falsch verdrahtet, misst das BMS falsch, und das Pack lässt sich weder laden noch entladen. Lötstellen isolieren und nicht an Schrumpfschlauch und Fischpapier sparen.

2. Erneut alles isolieren: Kabelbäume mit Schrumpfschlauch umhüllen und metallische Kontakte abschirmen, um Kurzschlüsse durch Vibration zu verhindern.

3. Statische Prüfung: Gesamtspannung des Packs und Spannung jeder Reihe messen und prüfen, ob die Differenzen im normalen Bereich liegen.

4. Lasttest: Mit geringer Last entladen und die Spannungsänderung jeder Reihe beobachten; nur ohne ungewöhnlichen Temperaturanstieg gilt das Pack als bestanden.

5. Außen mit Schrumpfschlauch ummanteln – fertig ist das Akkupack.

Typische Fehler in der Praxis vermeiden

1. Die Kapazitätsmessung zu überspringen und direkt zu montieren, ist die Hauptursache der meisten Akkupack-Defekte.

2. Lieber mit zu wenig als mit zu viel Schweißenergie arbeiten – Probeschweißen ist Pflicht. AWithZ-Punktschweißgeräte erlauben den Start auf niedriger Stufe und Feinjustierung Schritt für Schritt; zusammen mit dem Doppelpuls-Schweißen wird die Zelle weniger erhitzt.

3. Die Schweißnadeln niemals lange auf dem Zellpol lassen – die Hitze kann den inneren Separator beschädigen und ein Sicherheitsrisiko verursachen.

4. Ein fertiges Akkupack muss mit einem geeigneten BMS kombiniert werden, das vor Überladung, Tiefentladung und Überstrom schützt.

FAQ

F: Müssen 18650/21700/32140-Packs wirklich vermessen werden? A: Ja. Spannungsdifferenz ≤20mV, Innenwiderstandsdifferenz ≤5mΩ, Kapazitätsdifferenz ≤±50mAh; unterschiedliche Chargen oder Marken niemals mischen.

F: Wie dick sollte das Nickelband zum Punktschweißen von 18650/21700/32140-Zellen sein? A: Üblich ist 0,1–0,15mm Reinnickelband, bei großen Zellen oder hohen Strömen 0,2mm. Einsteiger beginnen mit 0,1mm oder 0,12mm. Vernickeltes Stahlband hat einen hohen Widerstand und erwärmt sich stark – für hohe Ströme nicht empfohlen.

F: Können AWithZ-Punktschweißgeräte 0,2mm Reinnickel schweißen?

A: Ja. AWithZ-Punktschweißgeräte schweißen 0,2mm Reinnickel; Stufe und Leistung hängen vom jeweiligen Modell ab. Reinnickel braucht mehr Strom – zuerst an Resten probeschweißen, Schweißnadeln sauber halten, gleichmäßigen Druck ausüben und erst bei ausreichender Zugfestigkeit in Serie gehen. Gilt für 18650/21700/32140 ebenso wie für große Zellen.

F: Zuerst den Plus- oder den Minuspol schweißen? A: Erst die Minusseite fixieren, dann die Plusseite schweißen. Entscheidend ist, dass das Nickelband nie gleichzeitig Plus- und Minuspol berührt und einen Kurzschluss verursacht.

F: Ist es normal, dass der Akku nach dem Punktschweißen heiß wird? A: Leicht warm ist normal, zu heiß zum Anfassen nicht. Stufe senken, langsamer arbeiten und prüfen, ob die Schweißnadeln oxidiert sind.

F: Wie oft sollten die Schweißnadeln gereinigt werden? A: Nicht nach einer festen Punktzahl, sondern nach dem Ergebnis. Glänzen die Schweißpunkte, lösen sie sich sofort, kleben die Nadeln oder nimmt die Funkenbildung zu, die Nadelspitzen leicht anschleifen. Wird das Ergebnis schlechter, zuerst die Schweißnadeln prüfen, statt gleich die Parameter hochzudrehen.

Fazit in einem Satz

Die Zellselektion bestimmt die Lebensdauer, die Schweißqualität die Verbindung. Für ein fest geschweißtes und zuverlässiges Pack ist die Wahl des richtigen Punktschweißgeräts und der richtigen Parameter wichtiger, als blind die Leistung hochzudrehen.
