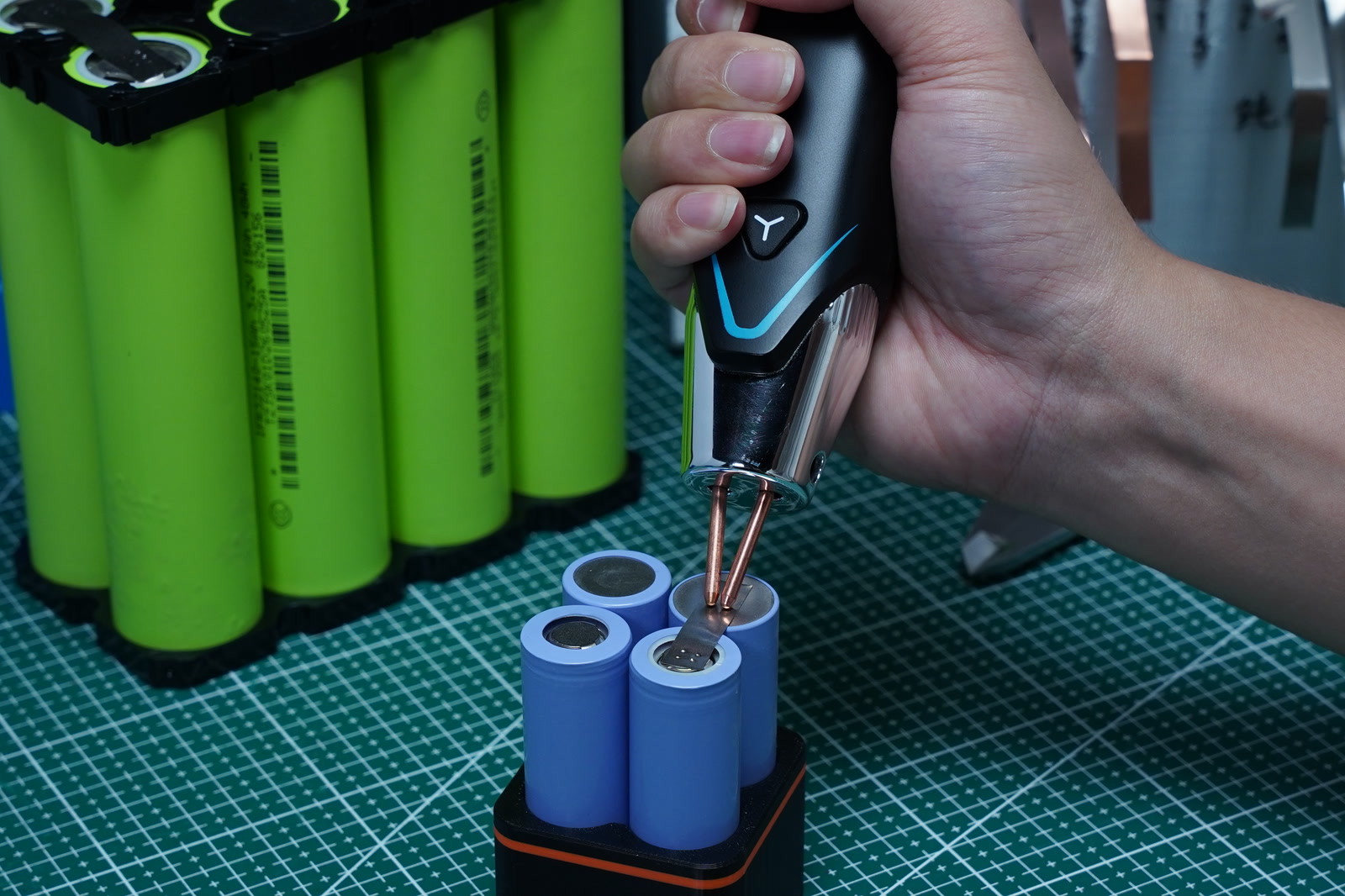

Nickelband reißt sofort ab? Kalte, Schein- und gute Schweißpunkte in 3 Schritten erkennen

Kalte Schweißungen sind die Hauptursache für spätere Ablösungen, Unterbrechungen und Überhitzung im Akkupack. Mit bloßem Auge sind sie kaum zuverlässig zu erkennen und hinterlassen leicht ein Sicherheitsrisiko.

Auf Basis praktischer Erfahrung mit AWithZ Punktschweißgeräten zeigen wir Ihnen, wie Sie Scheinschweißungen schnell von normalen Schweißpunkten unterscheiden und Schweißprobleme gezielt aufspüren.

1. Die Kernfrage: Löst sich der Nickelstreifen sofort, ist es dann immer eine kalte Schweißung?

Im Grunde ja, es handelt sich um eine Scheinschweißung. Eine ordnungsgemäße Punktschweißung bildet eine metallurgische Verbindung, bei der Nickelstreifen und Zellpol miteinander verschmelzen, und ist dadurch äußerst fest. Eine kalte Schweißung dagegen haftet nur vorübergehend an der Oberfläche, ohne Schmelzschicht, und wird lediglich durch geringe Anpresskraft gehalten. Unter Belastung löst sie sich sofort. Sie ist ein typischer fehlerhafter Schweißpunkt und darf keinesfalls für den Bau von Akkupacks verwendet werden.

Dabei sind zwei Begriffe zu unterscheiden:

• Kalte Schweißung: Der Schweißpunkt wirkt an der Oberfläche verbunden, doch im Inneren hat sich keine wirksame Schweißlinse gebildet. Der Übergangswiderstand ist hoch, der Kontakt setzt zeitweise aus, und unter Belastung löst sich die Verbindung leicht.
• Scheinschweißung: Der Schweißpunkt ist kaum verschmolzen; Nickelstreifen und Pol liegen nur physisch aneinander, ohne metallurgische Verbindung. Er fällt bei der kleinsten Berührung ab, und die Bruchfläche ist glatt und ohne metallischen Glanz.

Im Kern ist beides dasselbe: Die Schweißung ist nicht durchgeschweißt.

2. Gute und schlechte Schweißpunkte sicher unterscheiden (Sichtprüfung plus Praxistest)

1. Merkmale einer Scheinschweißung (kalten Schweißung)

Optisch glänzt der Schweißpunkt und ist flach ohne Eindruck oder zeigt nur eine schwache Spur, ohne Struktur von verschmolzenem Metall; manche Punkte sind leicht geschwärzt oder haben hochstehende Ränder. Im Praxistest genügt ein leichtes Ziehen oder Wackeln am Nickelstreifen, damit er sich löst. Der Schweißpunkt ist sauber ohne Anhaftungen, und weder Pol noch Nickelstreifen zeigen Rissspuren.

2. Merkmale eines normalen, einwandfreien Schweißpunkts

Ein einwandfreier Schweißpunkt hat gleichmäßige, runde Eindrücke von einheitlicher Tiefe, ohne Durchbrand, Verkohlung oder Risse. Beim Zugtest reißt der Nickelstreifen selbst, während der Schweißpunkt fest haften bleibt. Das ist der Goldstandard für eine gelungene Punktschweißung und zeigt, dass die Metalle vollständig verschmolzen sind.

3. Schnellprüfung in 3 Schritten

Schritt 1: Aussehen prüfen. Ein einwandfreier Schweißpunkt ist gleichmäßig rund, die Oberfläche voll und metallisch glänzend, mit leichtem Elektrodeneindruck; kalte oder Scheinschweißungen wirken grau oder weißlich, glanzlos, mit unscharfen oder rissigen Rändern.

Schritt 2: Abziehtest (am praxistauglichsten). Heben Sie mit einer spitzen Pinzette eine Ecke senkrecht zum Nickelstreifen vorsichtig an. Ein einwandfreier Schweißpunkt bewegt sich keinen Millimeter, und bei kräftigem Ziehen reißt der Nickelstreifen selbst; ein fehlerhafter Schweißpunkt löst sich leicht und vollständig, die Ablösestelle ist weißlich oder grau und ohne Verschmelzungsspuren.

Schritt 3: Zugkraftprüfung (für Fortgeschrittene). Ein einwandfreier Schweißpunkt sollte eine Zugkraft von ≥5N pro Schweißpunkt aushalten. Reißt er schon bei leichtem Zug und ist die Bruchfläche glatt ohne Verschmelzung, handelt es sich um eine kalte Schweißung.

4. Häufige Ursachen kalter Schweißungen und ihre Lösungen

Erstens: zu geringe Schweißenergie. Reicht die Ausgangsenergie nicht aus, kann die Oxidschicht des Nickelstreifens nicht durchbrochen und keine Verschmelzung gebildet werden. Stellen Sie die Pulsparameter am AWithZ Punktschweißgerät fein ein und kalibrieren Sie mit Probeschweißungen an Altzellen.

Zweitens: verschmutzte Kontaktflächen. Fingerabdrücke, Öl und Oxidschichten verhindern die Verschmelzung. Reinigen Sie die Flächen vor dem Schweißen unbedingt mit wasserfreiem Alkohol und lassen Sie sie trocknen.

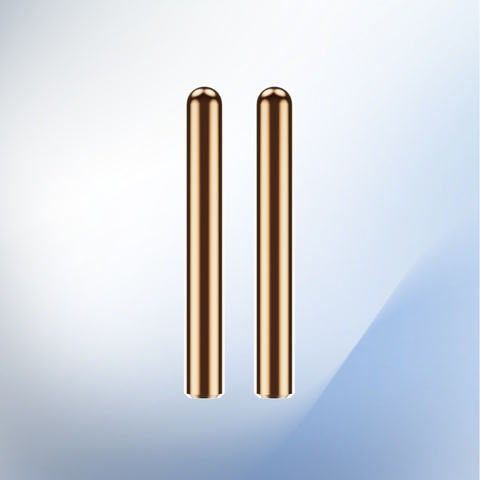

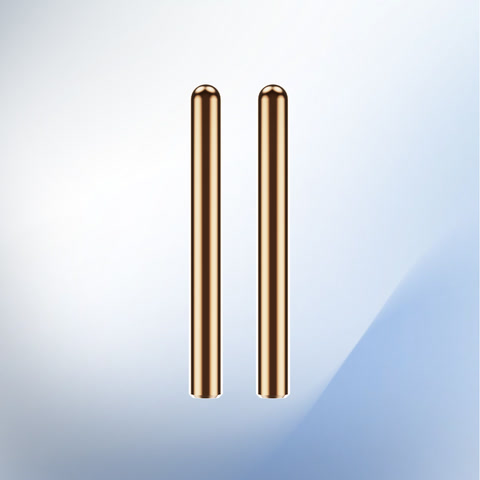

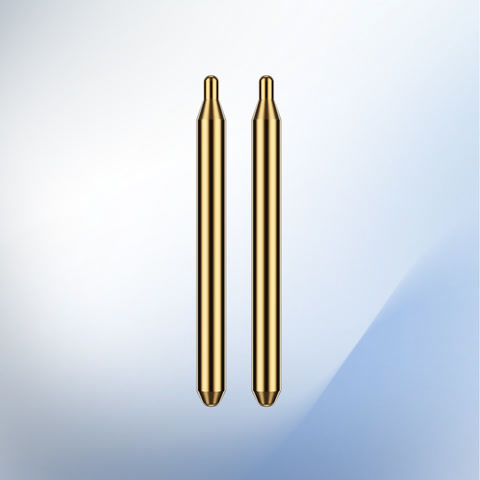

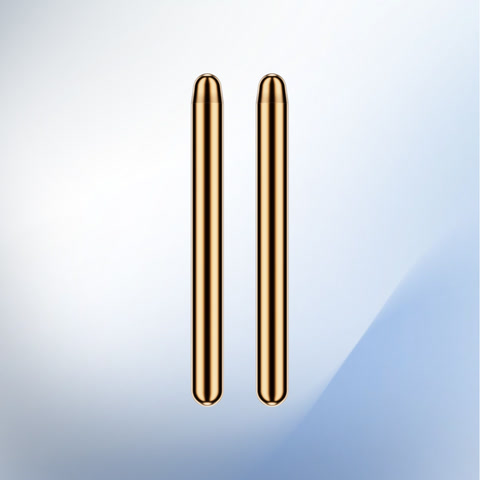

Drittens: Schweißnadeln in schlechtem Zustand. Oxidierte, abgenutzte oder mit Schweißrückständen behaftete Schweißnadeln führen zu instabilem Kontakt. Schleifen und reinigen Sie sie regelmäßig, ersetzen Sie stark abgenutzte Nadeln rechtzeitig und drücken Sie stets senkrecht und gleichmäßig auf.

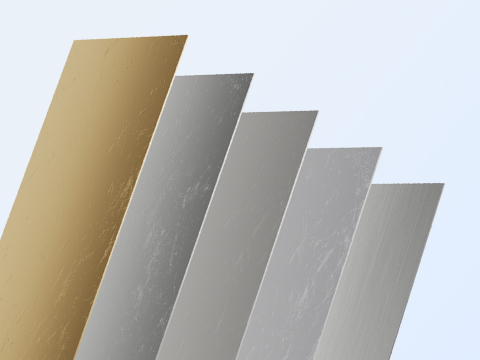

Viertens: unpassendes Nickelband. Für 18650-Akkupacks empfiehlt sich vorrangig 0.12–0.15mm Reinnickelband, mit genau auf das Material abgestimmten Parametern.

5. So verhindern AWithZ Punktschweißgeräte kalte Schweißungen

Herkömmliche Punktschweißgeräte entladen ungleichmäßig, was leicht zu stellenweise unzureichender Verschmelzung und Scheinschweißungen führt. AWithZ Punktschweißgeräte lösen dieses Problem systematisch auf drei Ebenen: Algorithmus, Regelung und Entladung.

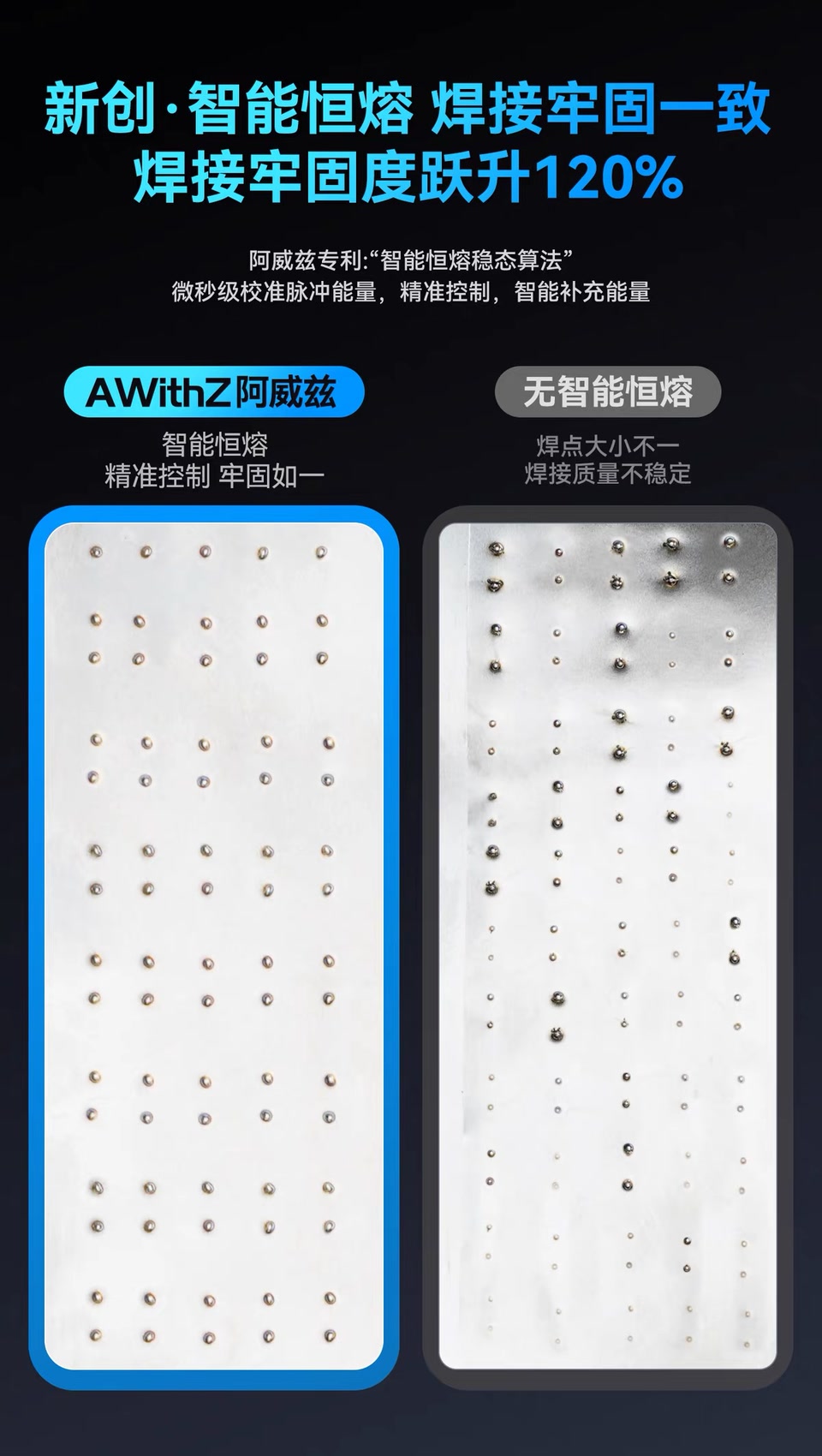

Intelligenter Konstantschmelz-Algorithmus: kalibriert die Pulsenergie im Mikrosekundenbereich für stets gleichbleibende Schweißfestigkeit. Eine eigenentwickelte Kerntechnologie von AWithZ. Herkömmliche Punktschweißgeräte geben „ungeregelte Energie“ ab, die Angaben sind oft geschönt, und das Ergebnis driftet mit Spannung, Übergangswiderstand und Elektrodenverschleiß, daher heißt es dann: „Gestern hielt es noch, heute reißt es sofort ab.“ Der Algorithmus bildet einen geschlossenen Regelkreis, kalibriert die Pulsenergie in Echtzeit im Mikrosekundenbereich und gleicht Abweichungen dynamisch aus, sodass jede Entladung genau im Fenster „vollständig durchgeschweißt, aber nicht überhitzt“ liegt. Ob erste oder hundertste Zelle: Die Festigkeit der Schweißpunkte bleibt gleich, ohne dass die Schweißungen nach und nach schwächer werden.

CNC-Schweißtechnik mit tausenden Feinabstimmungen: stimmt die Parameter genau auf Nickelbanddicke und Zellentyp ab. Kein Funkenflug bei dünnem Band, keine kalten Schweißungen bei dickem Band: 0.12mm Reinnickelband, 0.15mm vernickeltes Stahlband und 0.2mm dickes Nickelband finden jeweils ihr eigenes stabiles Schweißfenster. Beim Wechsel der Nickelband-Charge oder des Zellentyps sinkt der Aufwand für die Parameteranpassung deutlich.

Doppelpuls-Technologie im Mikrosekundenbereich: erst Vorwärmen, dann Schweißen. So wird die Oxidschicht wirksam durchbrochen, die Schweißlinse bildet sich vollständiger aus, und der Schweißpunkt wird tiefer und fester.

Im Zusammenspiel senken diese drei Technologien die Wahrscheinlichkeit kalter und Scheinschweißungen schon auf Geräteebene erheblich, sodass auch Einsteiger mühelos normgerechte, feste Schweißpunkte setzen.

Fazit

Die Qualität einer Punktschweißung beurteilt man nicht nach dem Augenschein, sondern ausschließlich per Abzieh- oder Zugtest: Löst sich der Nickelstreifen, ist es eine Scheinschweißung; reißt der Nickelstreifen, während der Schweißpunkt hält, ist die Verarbeitung einwandfrei. Mit dem richtigen Gerät, sauberer Arbeitsweise und genauer Parametereinstellung lassen sich kalte Schweißungen vollständig vermeiden und sichere, langlebige, hochwertige Akkupacks bauen.
