自己低成本做的电烙铁第二版，升级锂电池供电加打印的外壳，使用更加方便

自制电烙铁焊台第二版:6 节锂电 + 保护板 + 3D 打印外壳;正极贴青稞纸,按保护板线路摆放,阿威兹法拉电容点焊机 10 档手动按钮表笔焊接,焊均衡线电源线;双开关(电池/主板)、外供电充电口、休眠接口,装机试焊

评论区很多人展示自制电烙铁,博主升级之前 DIY 的电烙铁焊台:材料 6 节锂电池、1 块保护板、自己设计并 3D 打印的外壳(效果不错)。电池焊接:正极贴青稞纸绝缘,按保护板线路要求摆放电池;用阿威兹法拉电容点焊机,档位 10,带手动按钮的表笔焊起来方便;依次焊好电池、保护板均衡线和电源线,最后电池做绝缘。主机组装:后面板左开关控制电池、右开关控制主板,上面外部供电和充电口,下面休眠接口;装主控板打四个螺丝,固定电池按要求连线,注意正负极;装后面板完活,外观严丝合缝;接手柄、插休眠座,打开电池和主控板,焊个板子试效果。评论:有人反馈阿威兹放半年「饿死」两次,第一次充一天一夜活了,第二次 36 小时没活返厂,不常用别买大电容款(博主:还有这种事);T12 改造同好;嫌配件繁琐大道至简。

做了什么 · 结果

制作步骤5 步 · 点图跳到原片

1.

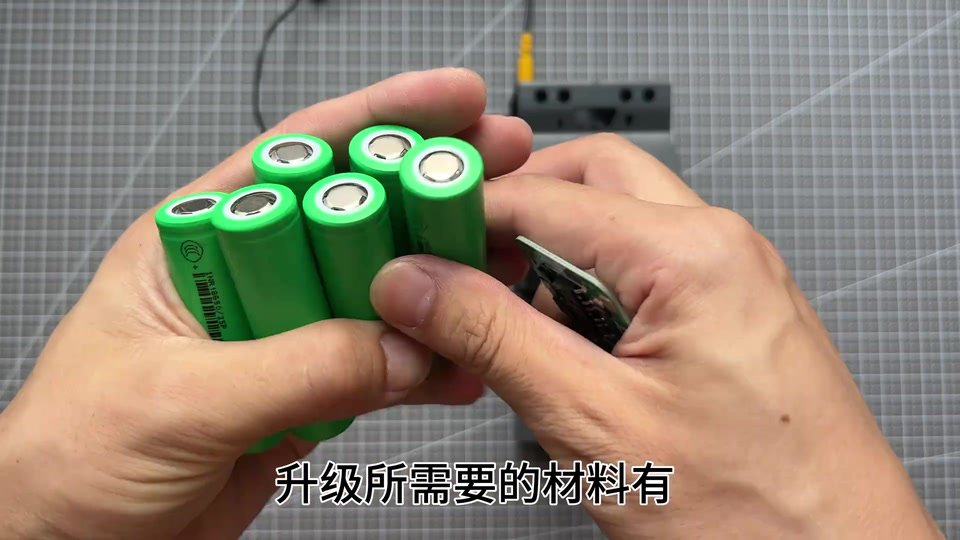

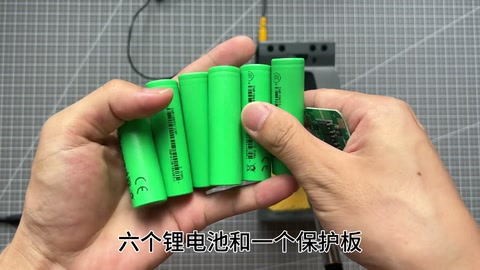

   1. 升级材料:6 节锂电、保护板、3D 打印壳

   评论区大家展示自制电烙铁;升级之前 DIY 焊台;材料 6 节锂电池 + 保护板 + 自设计 3D 打印外壳,效果不错。

   00:00 – 00:15
2.

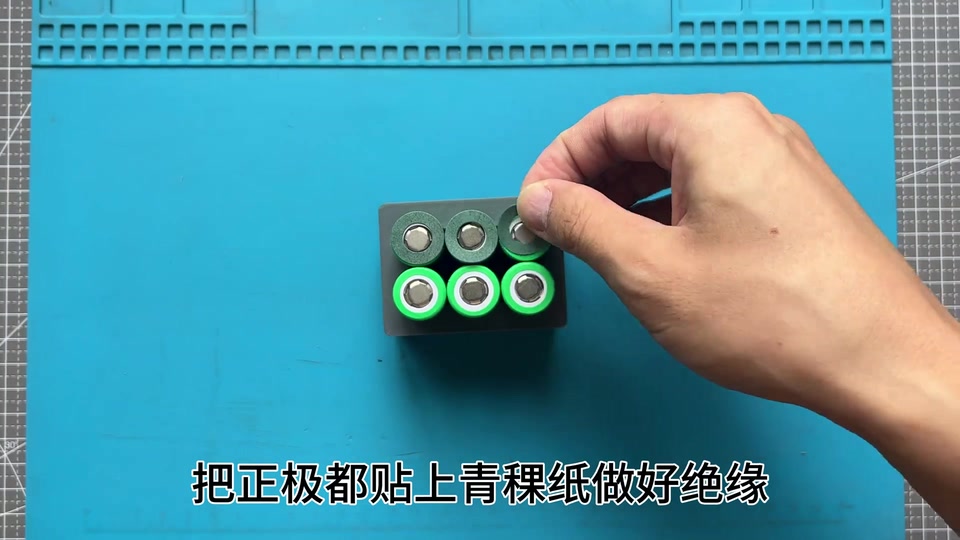

   2. 正极贴青稞纸,按保护板线路摆放

   把正极都贴青稞纸做好绝缘;按照保护板线路要求摆放电池。

   00:15 – 00:22
3.

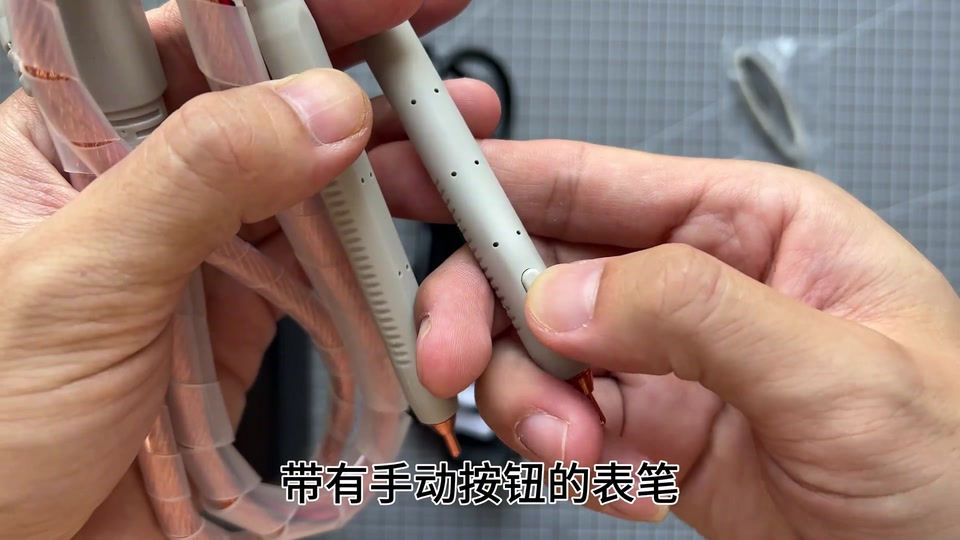

   3. 阿威兹法拉电容点焊机 10 档手动表笔焊接

   用阿威兹法拉电容点焊机,档位 10,带手动按钮的表笔焊起来方便;依次焊好电池、均衡线、电源线;电池做绝缘。

   00:22 – 00:36
4.

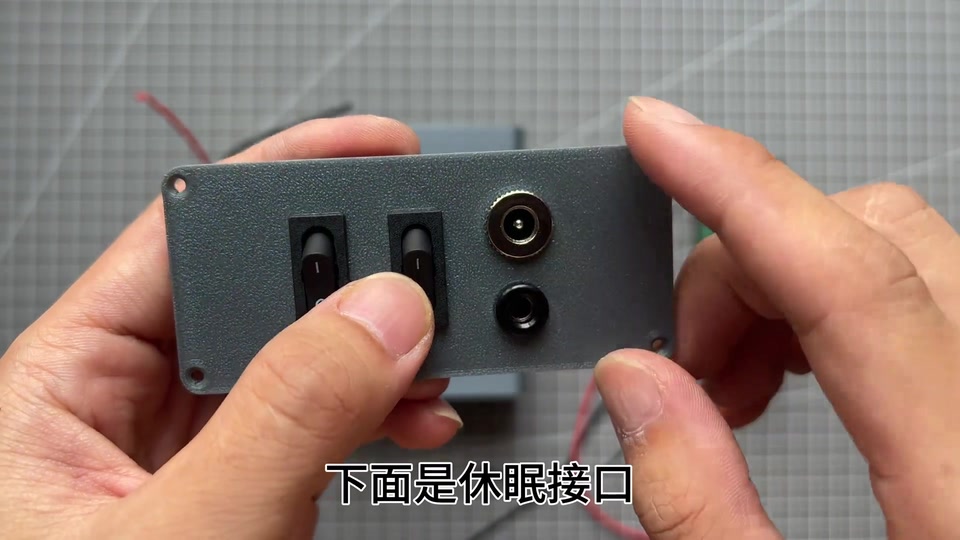

   4. 主机组装:双开关、供电/充电口、休眠口

   后面板左开关控电池、右开关控主板;上面外部供电和充电口;下面休眠接口;主控板四螺丝;固定电池连线注意正负极;装后面板完活。

   00:36 – 00:54
5.

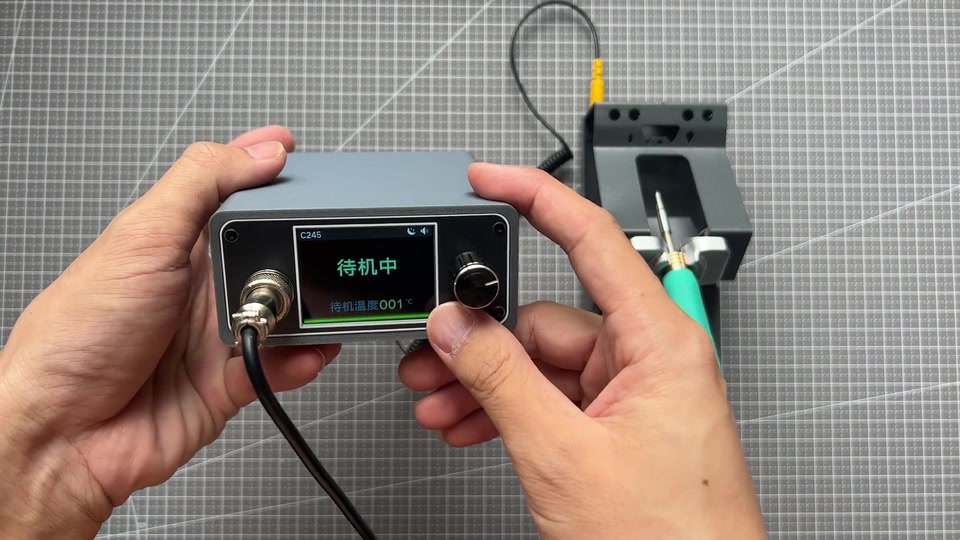

   5. 装手柄、休眠座,开机试焊

   外观严丝合缝;接手柄插休眠座;打开电池和主控板;焊个板子试效果。

   00:54 – 01:09

物料清单

博主经验

• 正极先贴青稞纸,按保护板线路摆放电芯 00:15
• 手动按钮表笔焊接方便 00:26
• 双开关分控电池与主板 00:36

踩过的坑

• 评论:阿威兹大电容款放半年饿死两次,返厂;不常用别买大电容款

锂电安全提示

• 连接电路注意电池正负极 00:44
