闭眼修工具「锂电池课」8 分钟:18650 常识、储能 3C vs 动力 5–15C 选型、内阻差 ≤10–15%、压差 ≤20mV、正极贴青稞纸原因、大艺 A3 套料组装 5S3P 21V 6000mAh、点焊 25 档每节两点、电烙铁焊保护板、测 18.6V 装壳

系统教手搓锂电池包。名词:叫锂电池不叫铝电池;最常见 18650,21700/26650 基本用不到。购买建议:不建议——渠道基本只有海鲜市场,电芯个人快递不发、品质坑深,欢迎评论区推荐渠道。选型:储能电池放电 3C 左右(水平仪、充电宝、手电、玩具),容量大便宜;动力电池用于锂电工具,5C/8C/10C/15C;预算有限做电钻电扳手买 5C 够用,角磨/电锤/电锯最好 10C 以上,否则一负载就停。容量越大越好、内阻越小越好:2000mAh 电芯 10mΩ 能充满放出 2000,50mΩ 可能充到 10% 就充不进且发热巨大(不严谨的例子);木桶效应,最短木条就是高内阻电芯;到手先测内阻,差值控制 10–15%(最大 15mΩ 则全组 12.75–15);内阻仪两三百一台。电压 3.6V 充满 4.2V,组内压差 ≤20mV,否则高压向低压充、有的过充有的挨饿;拿到电池第一件事测电压内阻分组。组装需点焊机、电烙铁、套料(充电宝或电动工具);大艺 A3 款占电动工具 90% 份额,便宜无刷机基本是大艺 A3,小部分牧田,二三十块有刷机基本威克士小脚款,其他按品牌(东成、大有、威克士、东科)。电芯正极先贴一圈青稞纸:实际电芯正极只有顶部凸起,其余全是负极,焊镍片时磕破外皮易短路起火。套料内容:保护板、支架、青稞纸、贴标、镍片、螺丝、外壳。支架对好,保护板缺口对支架凸起;B-/B+ 是总负/总正,电芯负极朝 B- 侧;三支一排,第二排反过来,第三排再反,扣支架。电压容量计算:15 节 2000mAh 不是 3 万;串联加电压 3.6×5=18、4.2×5=21,18V 欧标 21V 美标,也有 42V;标 48VF/188VF/99999VF 的「有多远滚多远」,没有一个能超 1500mAh;并联加容量:5 串 3 并 = 21V 6000mAh(6Ah)。焊接:点焊笔、镍片、电池三点完全接触防虚焊;电流按镍片厚度和机器品牌调,常用 25 档,新手先拿镍片练手;一节焊两点,一面四个焊点,焊完翻面。青稞纸再绝缘,保护板照孔位插镍片,螺丝固定;电烙铁焊 6 个焊点,焊丝别把两个触点连一起;清理烙铁头。可测电压:万用表直流不分正负,18.6V,18–21 合理。装壳:弹簧扣支架凸起,贴标 OK。自己做一个玩得香。评论 8174:「买了锂电锤不好用是不是牌子错了」4273 赞;「原装太贵能手搓吗」1739;「主要是点焊机贵」229;求推荐 100 内点焊机;青稞纸吸潮建议塑料绝缘纸;组装的充电宝能否上高铁飞机。

做了什么 · 结果

制作步骤11 步 · 点图跳到原片

1.

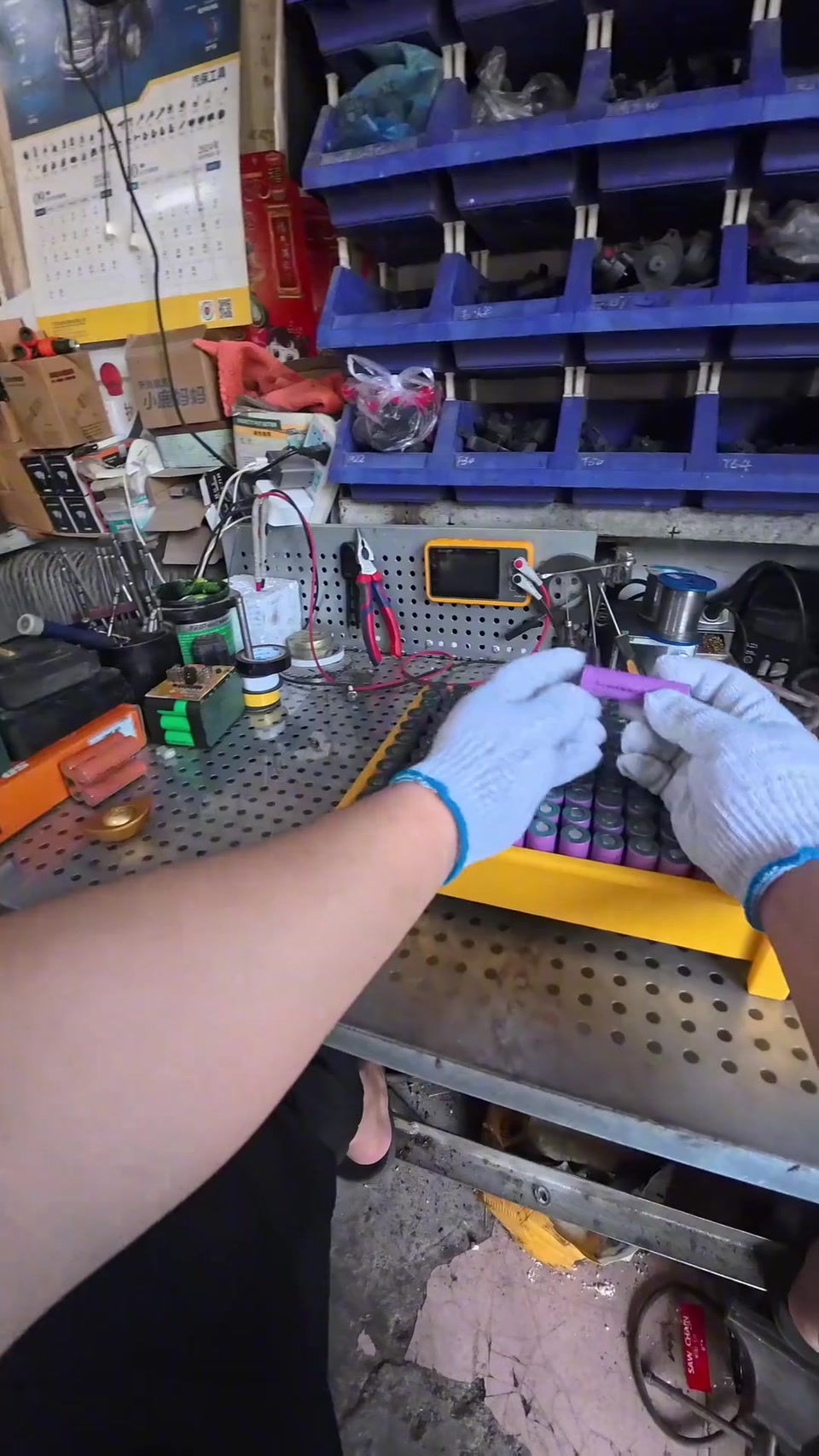

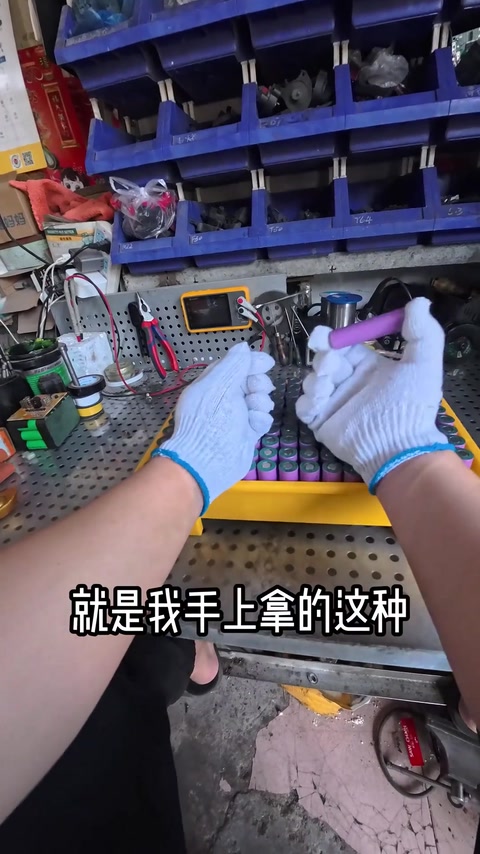

   1. 开场;名词;18650;购买建议「不建议」

   手搓锂电池课;叫锂电池不叫铝电池;最常见 18650,21700/26650 基本用不到;购买渠道基本只有海鲜市场,电芯个人快递不发、品质坑深、没法退换,求评论区推荐渠道。

   00:00 – 00:57
2.

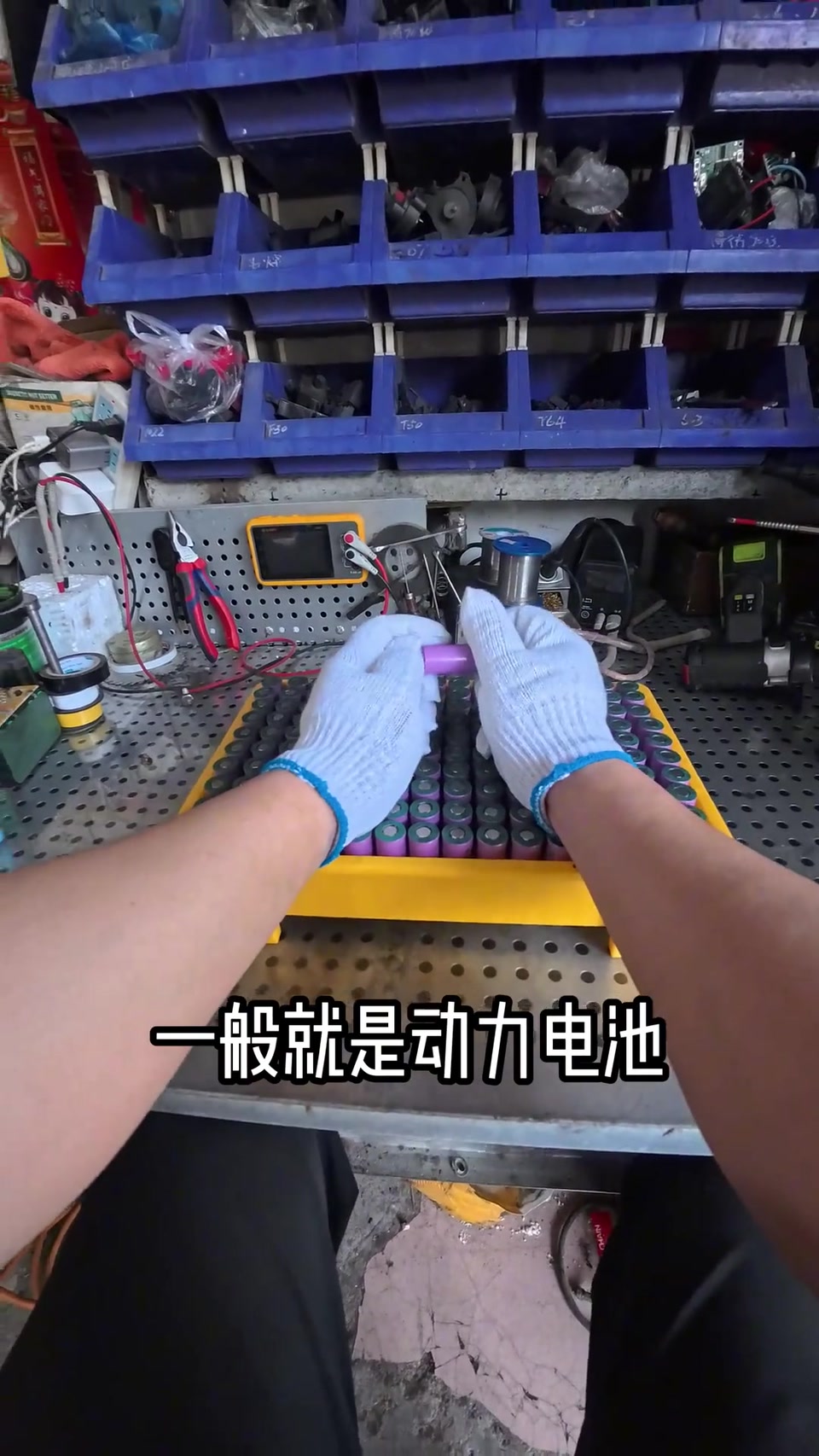

   2. 储能 3C vs 动力 5–15C 选型

   储能电池 3C(水平仪/充电宝/手电/玩具)容量大便宜;动力电池用于锂电工具 5C/8C/10C/15C;电钻电扳手 5C 够,角磨/电锤/电锯 10C 以上,否则一负载就停。

   00:57 – 01:40
3.

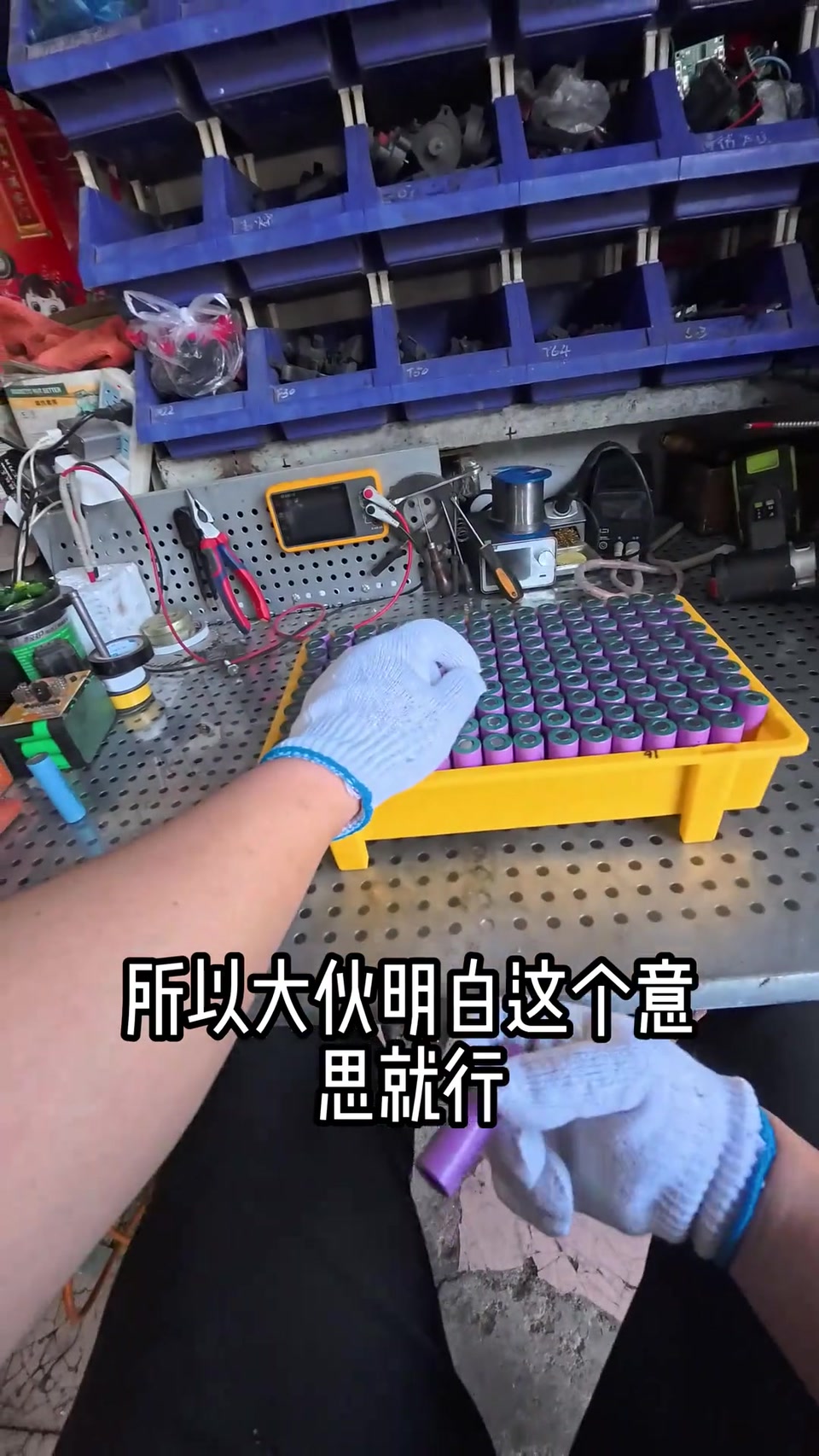

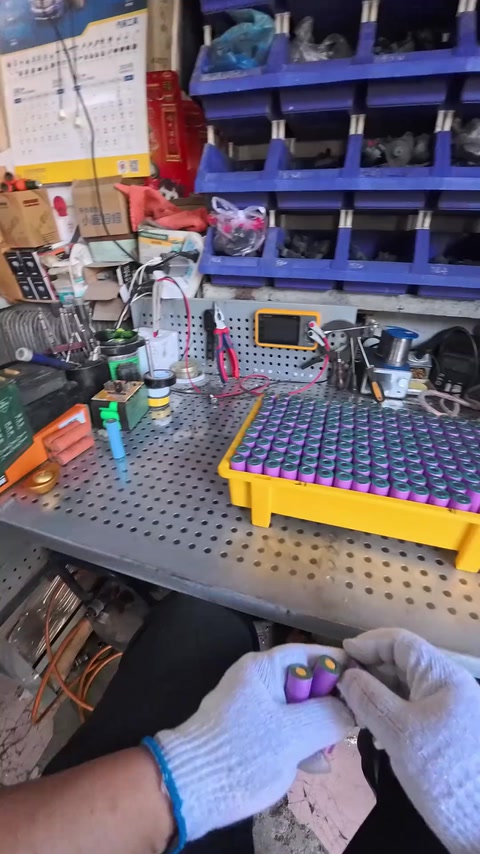

   3. 容量与内阻;木桶效应;内阻差 10–15%

   容量越大越好、内阻越小越好;2000mAh 10mΩ 可满放,50mΩ 可能充到 10% 且发热巨大;木桶最短木条=高内阻电芯;到手先测内阻,差值 10–15%(最大 15 则全组 12.75–15);内阻仪两三百。

   01:40 – 02:42
4.

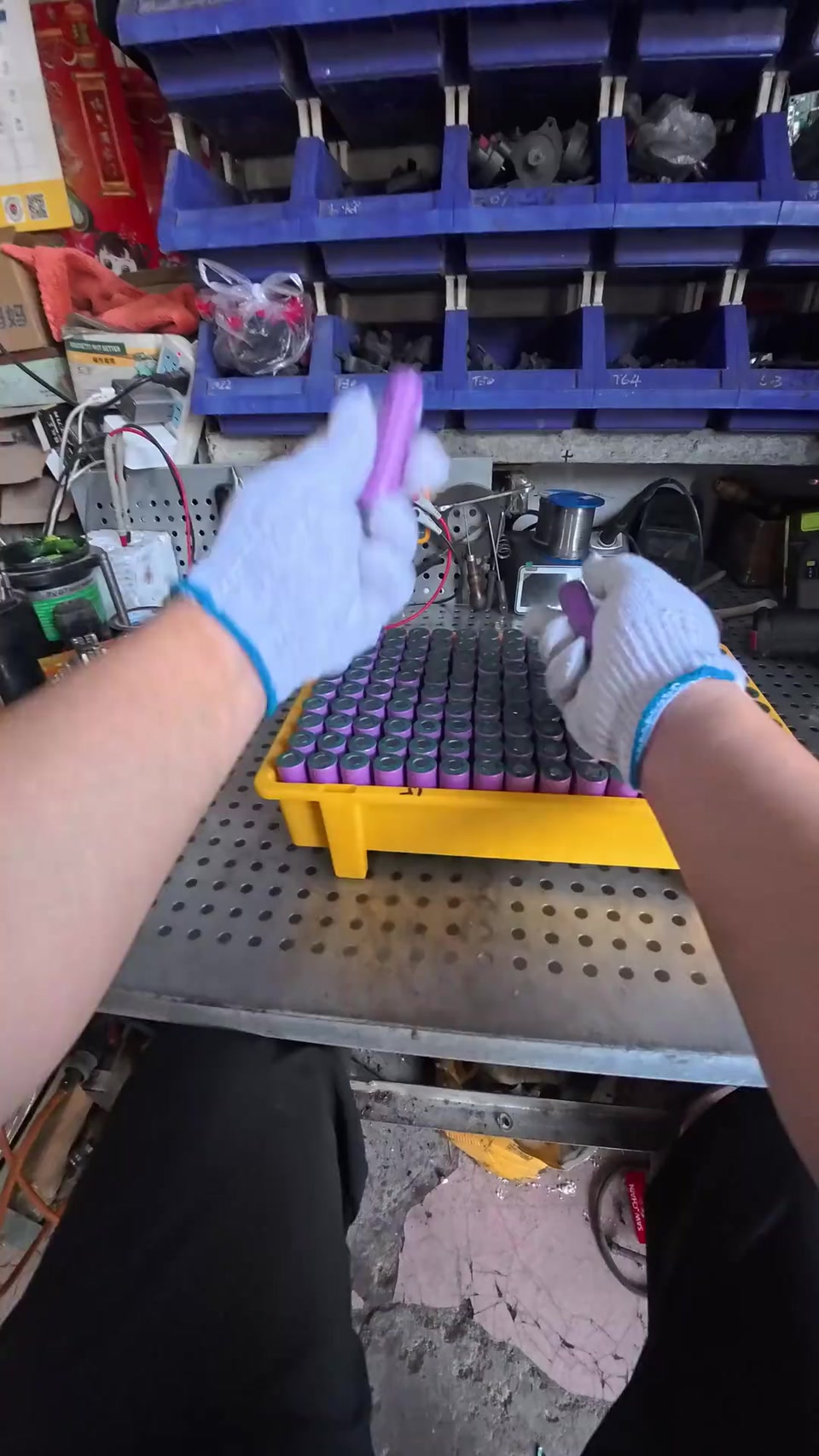

   4. 电压 3.6/4.2V;压差 ≤20mV;先测再分组

   18650 一般 3.6V 充满 4.2V;组内压差 ≤20mV,否则高压向低压充、过充与挨饿;评论总说不测电压内阻——拿到手第一件事测电压测内阻再分组。

   02:42 – 03:15
5.

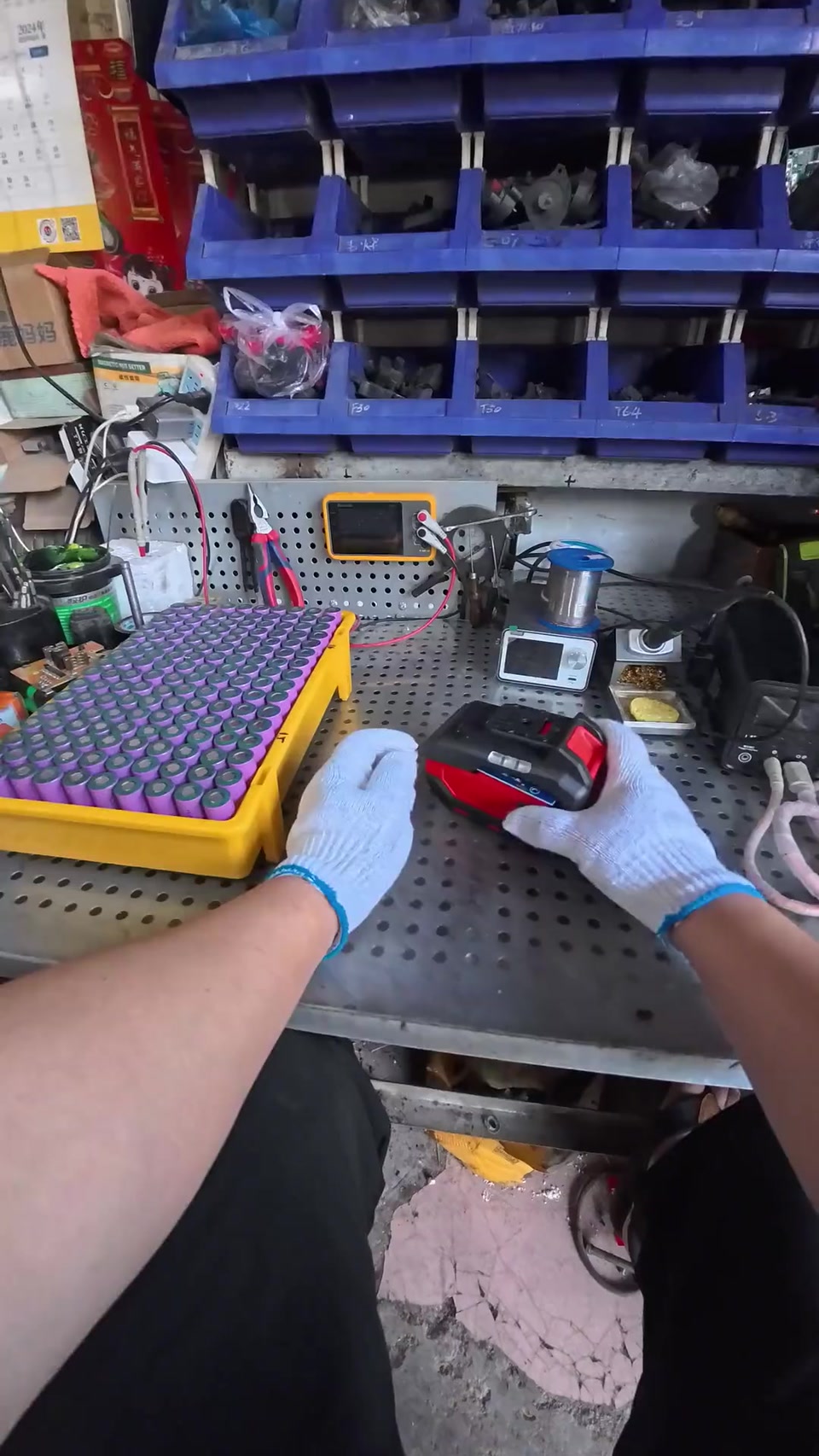

   5. 工具与套料:大艺 A3 占 90%

   需点焊机、电烙铁、套料(充电宝/电动工具);大艺 A3 款占电动工具 90%,便宜无刷机基本大艺 A3,小部分牧田;二三十元有刷机基本威克士小脚款;其他按品牌东成/大有/威克士/东科。

   03:15 – 03:53
6.

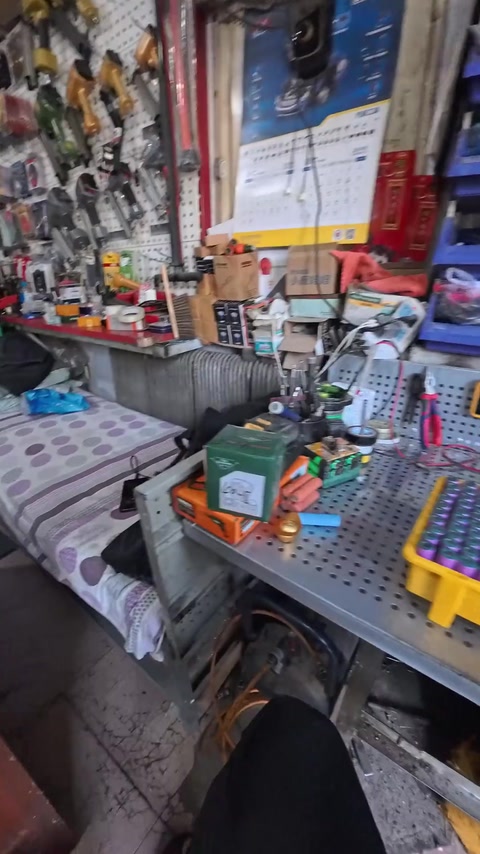

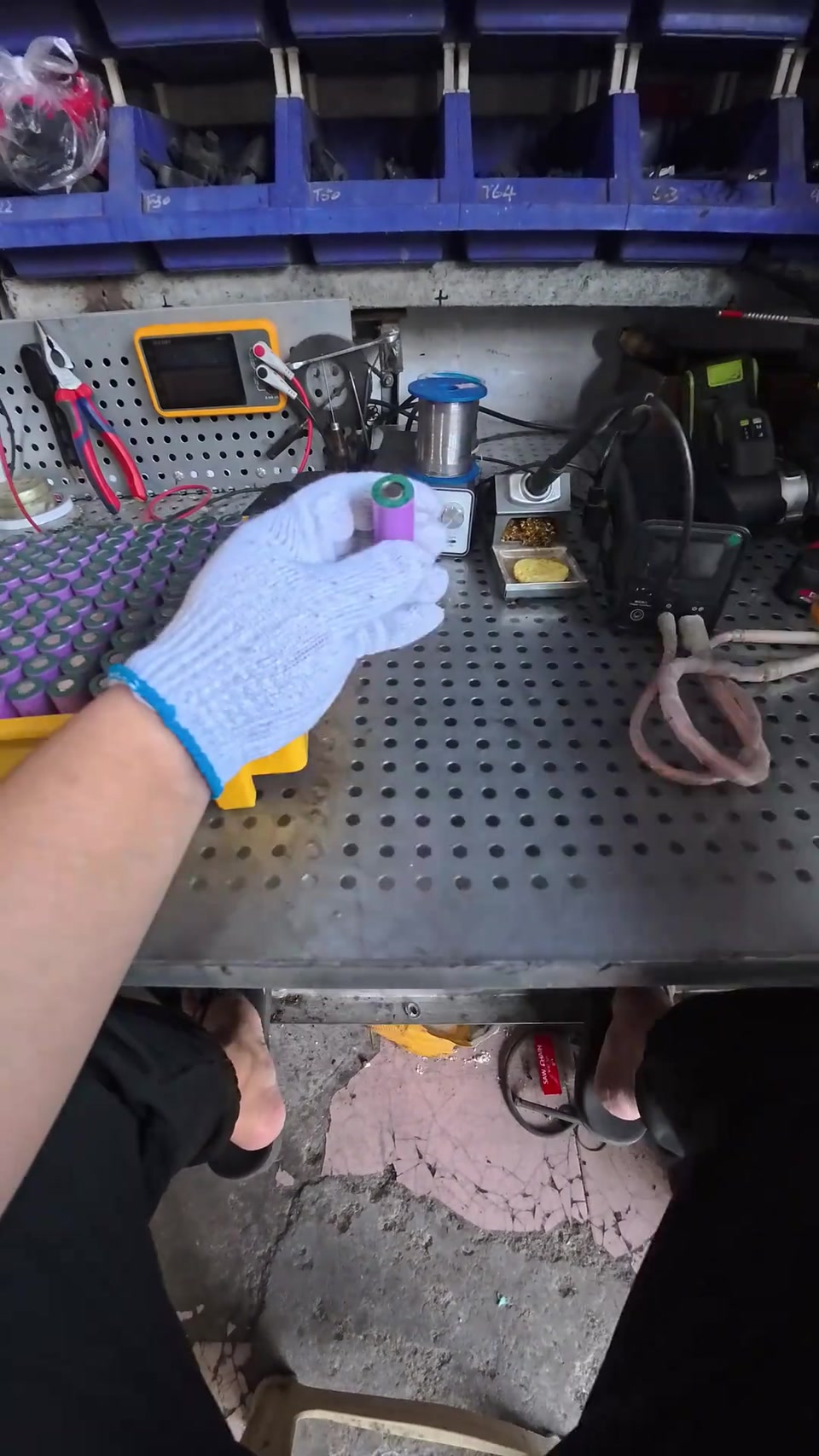

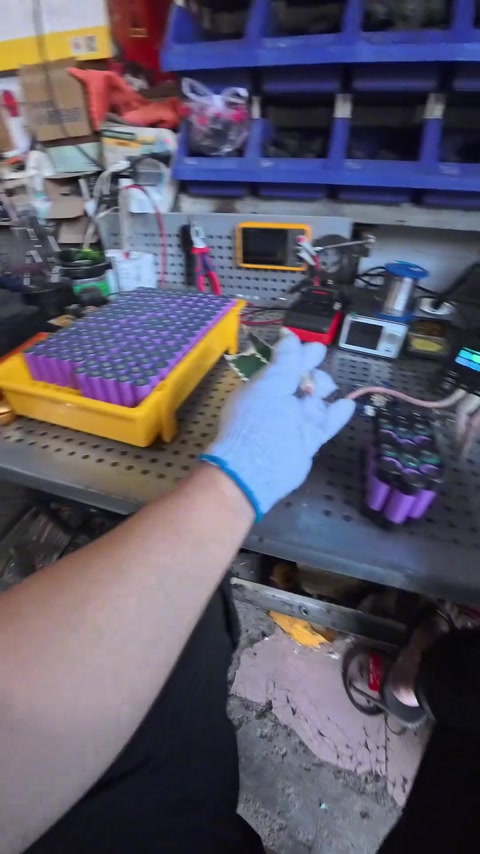

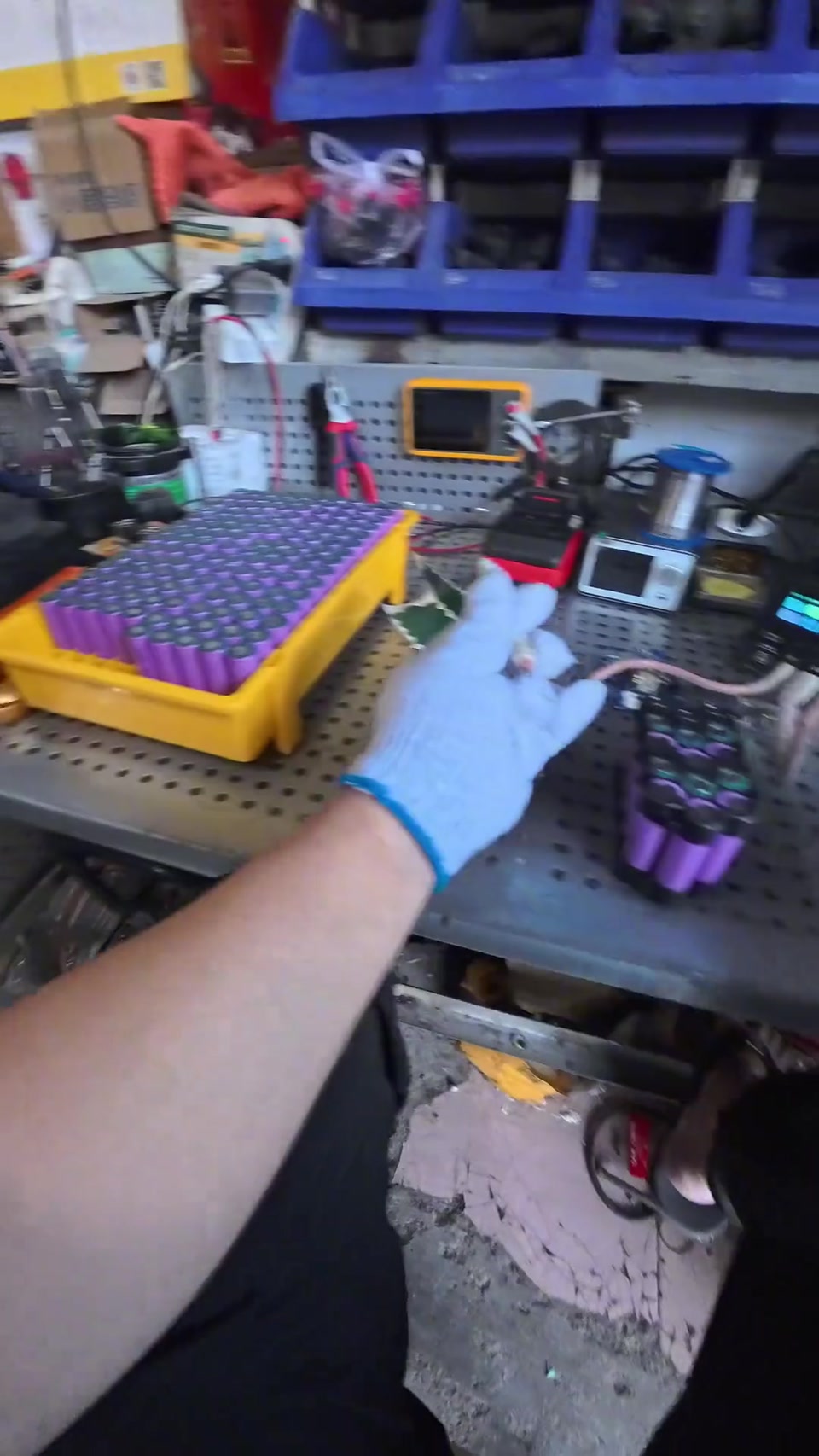

   6. 正极贴青稞纸的原因;套料清单

   组装前正极贴一圈青稞纸:实际电芯只有顶部凸起是正极,其余全是负极,焊镍片时磕破外皮易短路起火;大艺 A3 套料:保护板、支架、青稞纸、贴标、镍片、螺丝、外壳。

   03:53 – 04:31
7.

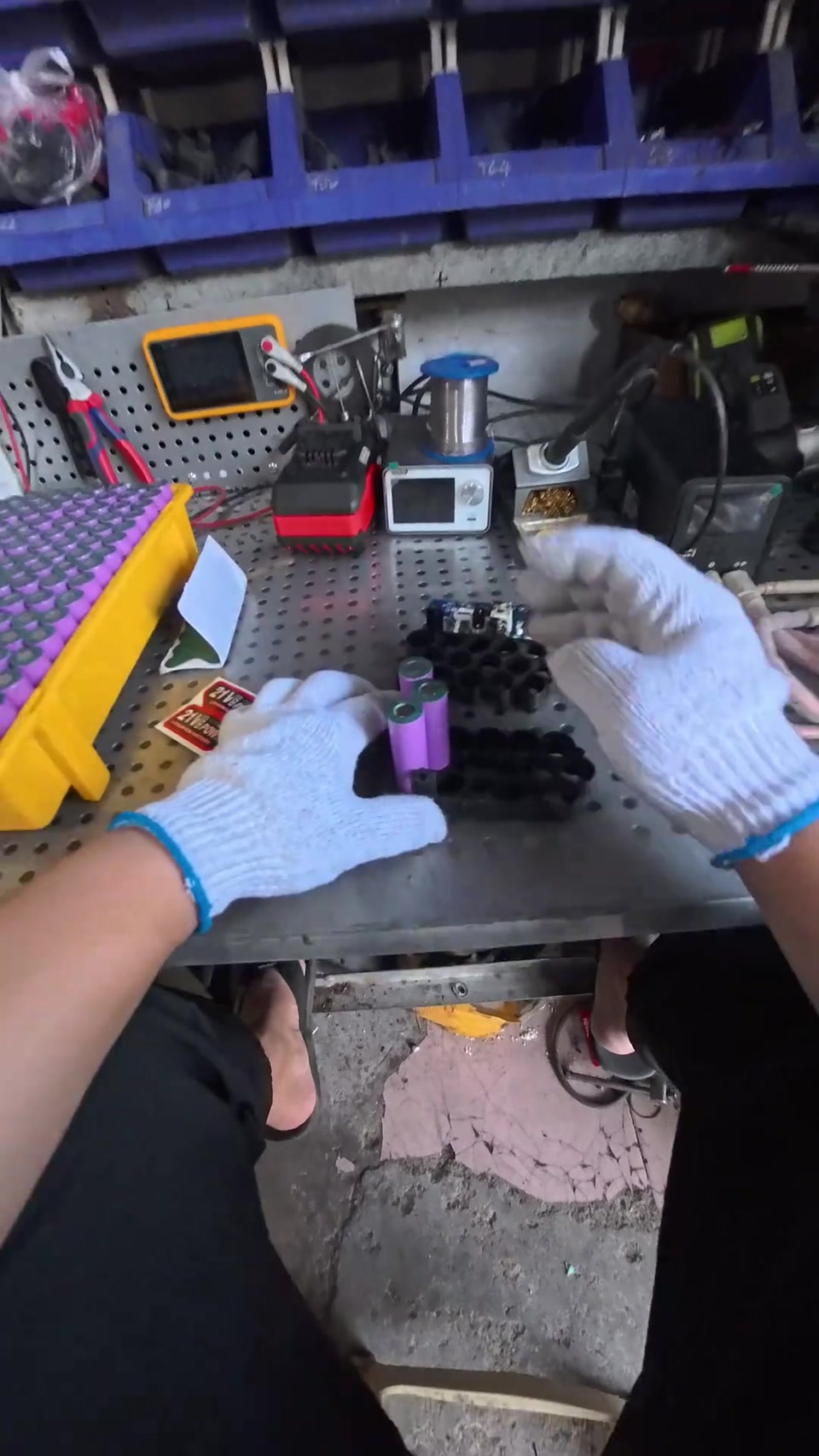

   7. 支架与保护板对位;三排交替方向

   支架对好,保护板缺口对支架凸起;B-/B+ 是总负/总正;电芯负极朝 B- 侧;三支一排,第二排反过来正极朝下,第三排再反;扣支架;B- 对负极 B+ 对正极。

   04:31 – 05:14
8.

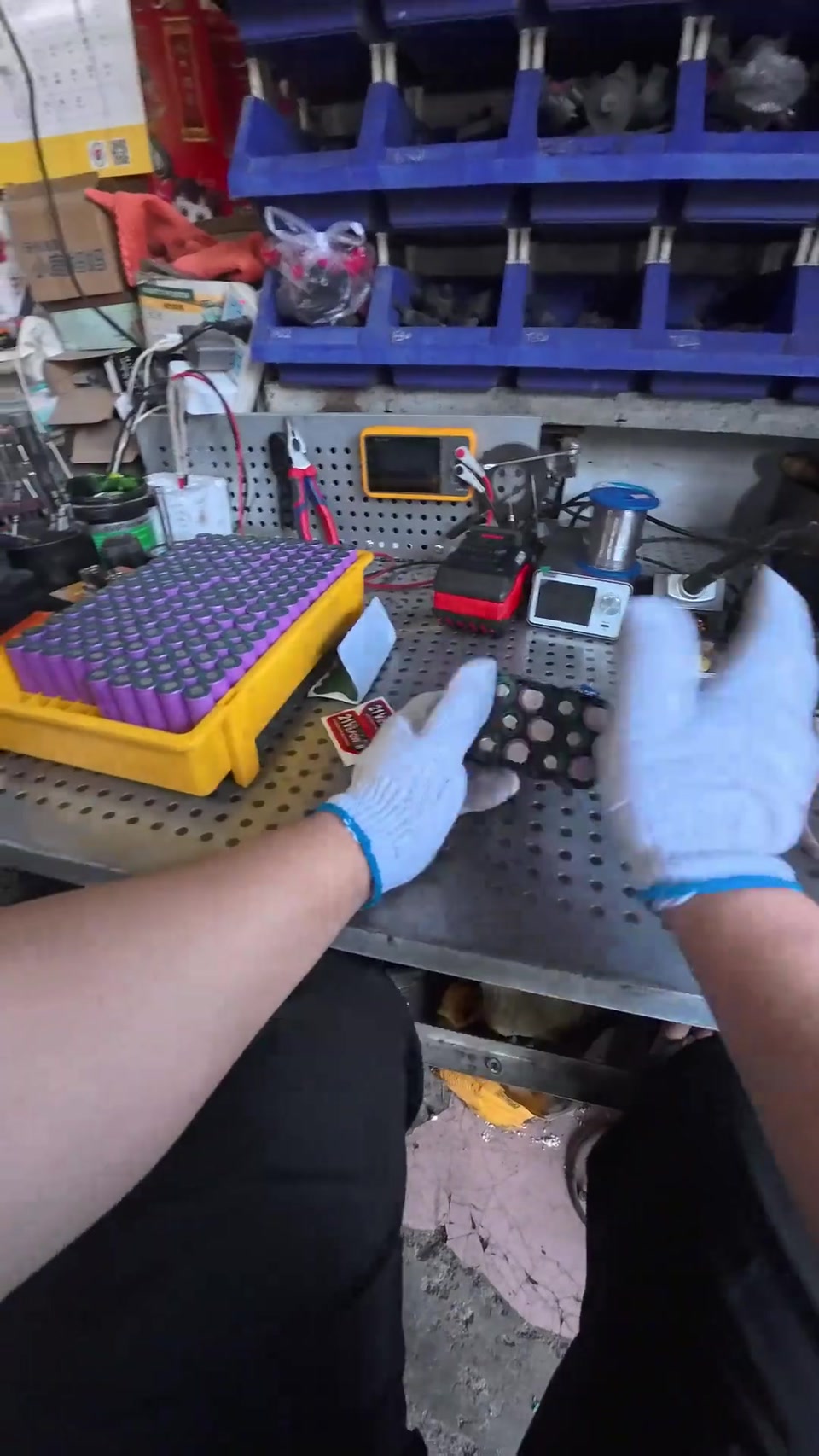

   8. 电压容量计算:5S3P=21V 6000mAh;别信 xxVF

   15 节 2000mAh 不是 3 万;串联加电压 3.6×5=18、4.2×5=21;18V 欧标 21V 美标,也有 42V;48VF/188VF/99999VF 有多远滚多远,没一个超 1500mAh;并联加容量:3 并 6000mAh=6Ah。

   05:14 – 06:24
9.
   9. 点焊:三点接触防虚焊;25 档;每节两点

   点焊机开机;焊笔、镍片、电池三点完全接触防虚焊;电流按镍片厚度和机器品牌调,常用 25 档,无固定值,新手先练;一节焊两点,一面四个焊点;翻面焊。

   06:24 – 06:57
10.

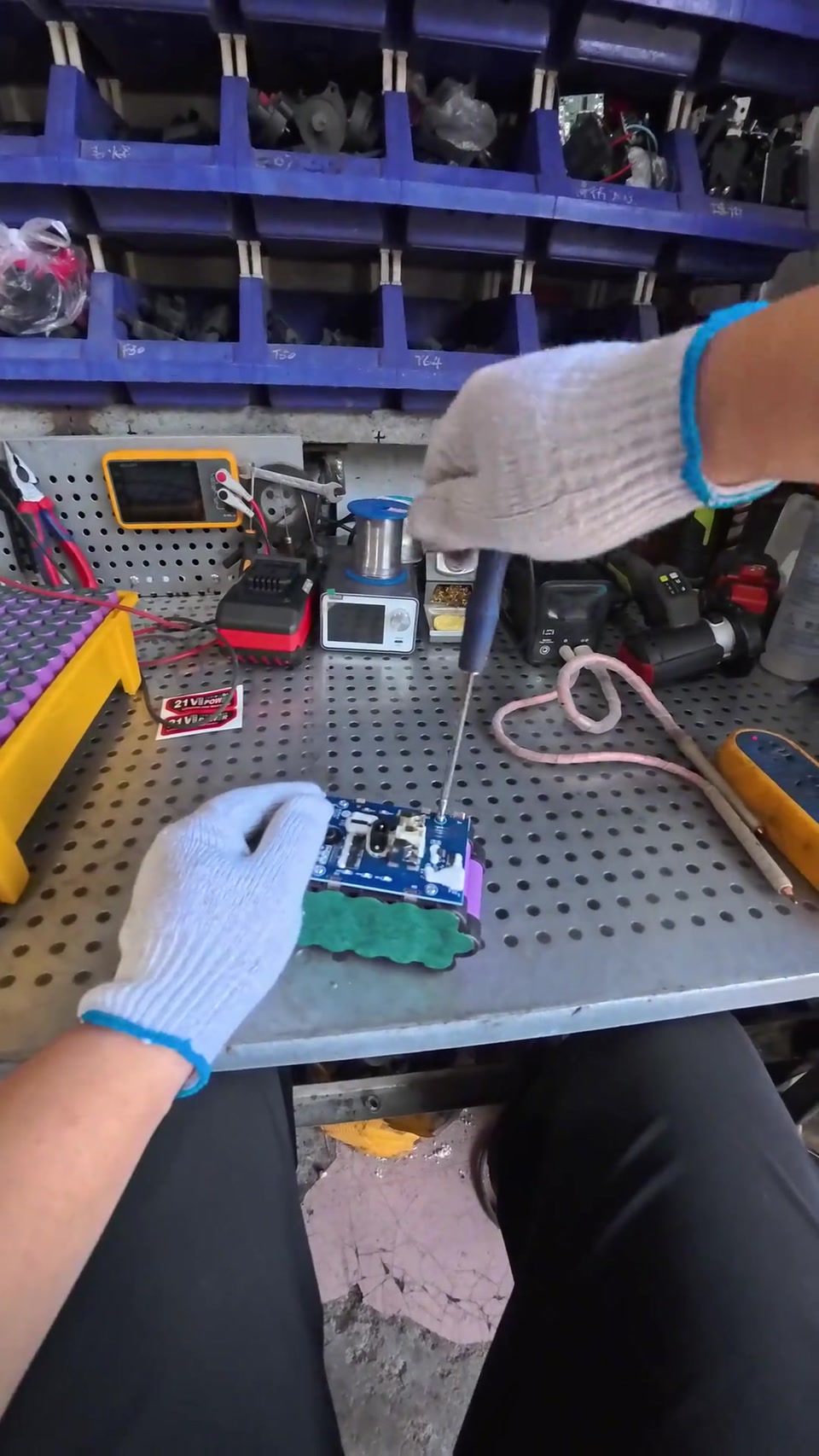

    10. 青稞纸、保护板插镍片、电烙铁焊 6 点

    青稞纸再绝缘;保护板照孔位插镍片,固定螺丝;电烙铁焊 6 个焊点,焊丝别把两触点连一起;清理烙铁头。

    06:57 – 07:26
11.

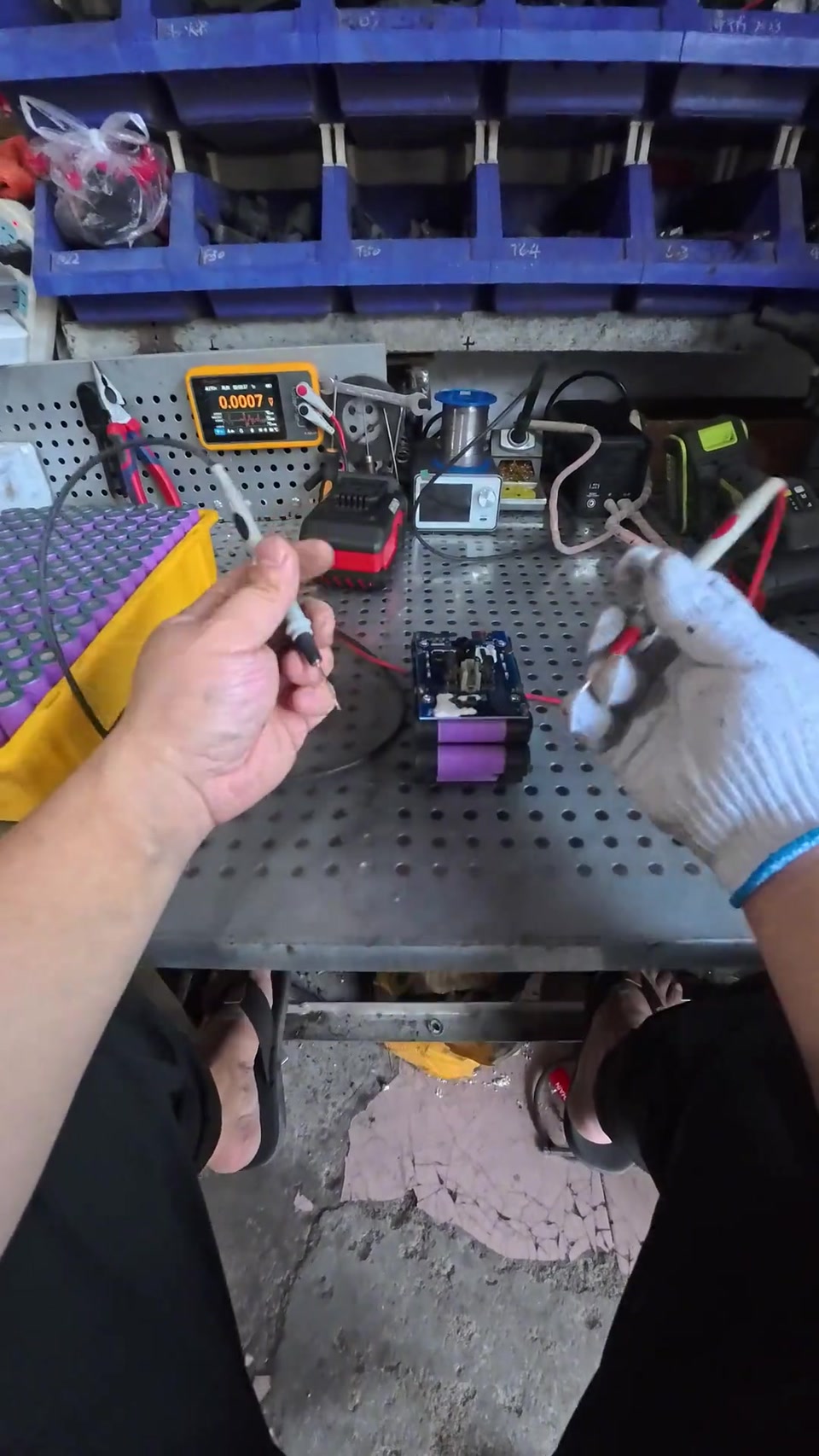

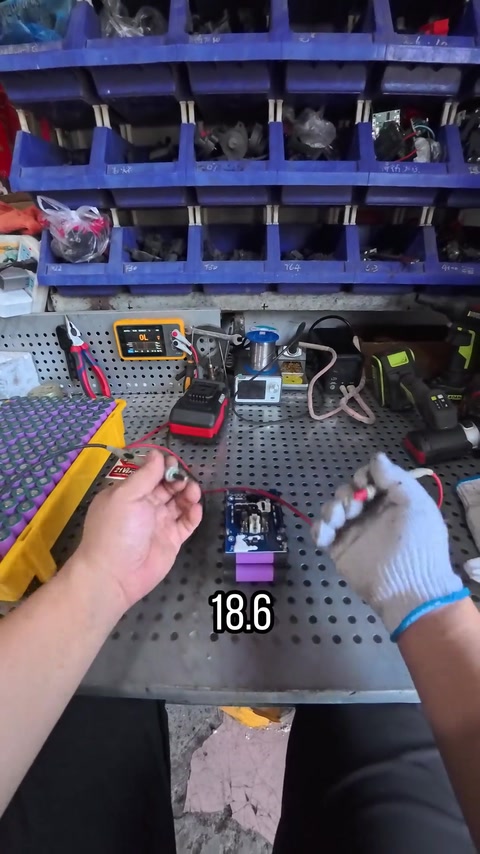

    11. 测 18.6V;装壳贴标;结语

    求稳量电压:万用表直流不分正负,18.6V,18–21 合理;装壳:弹簧扣支架凸起;贴标 OK;同品质有些牌子卖多少钱不提了,自己做一个玩得香。

    07:26 – 08:09

物料清单

画面读数

博主经验

• 到手先测电压内阻再分组:内阻差 ≤10–15%,压差 ≤20mV 02:22
• 电钻/扳手 5C 够,角磨/电锤/电锯 ≥10C 01:28
• 正极一圈贴青稞纸:电芯除顶部外全是负极,防磕破短路 03:54
• 焊笔、镍片、电池三点完全接触防虚焊;每节两点 06:29
• 保护板缺口对支架凸起,B-/B+ 定电芯方向,三排交替 04:37
• 电烙铁焊保护板别让焊丝连接两触点;焊完清理烙铁头 07:15
• 标 48VF/188VF 的电池不可信 05:51

踩过的坑

• 电芯购买渠道只有海鲜市场,个人快递不发,品质坑深无法退换 00:44
• 高内阻电芯拖垮整组(木桶效应) 02:16
• 评论:青稞纸吸潮,潮湿环境电芯生锈,建议塑料绝缘纸

锂电安全提示

• 磕破外皮的电芯负极外壳与镍片易短路起火,正极必须绝缘 04:13
• 压差大导致电芯过充 02:54
