废品站捡的波士顿5300锂电池24v8并6串电池组，成功修复，但是没有保护板，网购一个保护板到了之后测试容量

30 元废品站捡的波士顿 Swing 5300 锂电 8P6S 24V 组修复:两节坏的换新,每并组内阻 2.9–3.5mΩ,便携点焊机(焊头需定期清理氧化)焊镍片,总压 24V 内阻 19.8mΩ;捡的保护板进水碎了要重买;两只 H4 灯泡放电 10.8A/261W 正常,待保护板到测容量

花 30 块在废品站买到一整组波士顿 Swing 5300 锂电池(单节正常八九块钱),5 串没问题,每并组内阻约 3mΩ,一组有两节坏了,在抖音买两节替换,就有完整的 24V 电池组;没保护板不行,刚好又捡了一组带保护板的,装到这组上。修复:用点焊机把镍片焊上(有点焊歪,点焊机非常容易,摁上再一点嘣);按顺序把电池插进支架,正面插好翻过来底下也点焊,尽量留活动空间;非常结实;便携点焊机就跟充电宝一样;修得不细致能用就行;点焊笔头要定期清理,会氧化导致焊接不良(笔都烫了、热了);焊完很丑但很结实。测这一并组内阻 3.5,其他都在 2.9–3.5 之间;三个已焊接上,继续焊剩下的组成一整条,粗糙但结实。总电压 24V,内阻 19.8mΩ 将近 20。安保护板:捡的那块拆开里面碎的进水了不好使,再买一块。放电测试:多功能测试仪掐上 25V,两只 H4 灯泡(黄绿加一起 24V,黑黄/黑绿 12V,不能加错否则烧),火花带闪电,放电电流 10.8A(约 261W),没问题;电压掉得快因为有一组非满电,先充满,等保护板到了测总容量。评论:动手强不手搓点焊机差评;交流还是直流内阻仪(好像交流式);有年头了(五六年);内阻多少倍率多少(单节 22mΩ,全新 13mΩ,放电 3–6C,我这估计 1C 没问题);能干嘛(储能备用电源);这种焊机点不住这种电池用一段时间接触不良;鸡屎焊。

做了什么 · 结果

制作步骤6 步 · 点图跳到原片

1.
   1. 30 元捡的波士顿 5300;两节坏换新;凑保护板

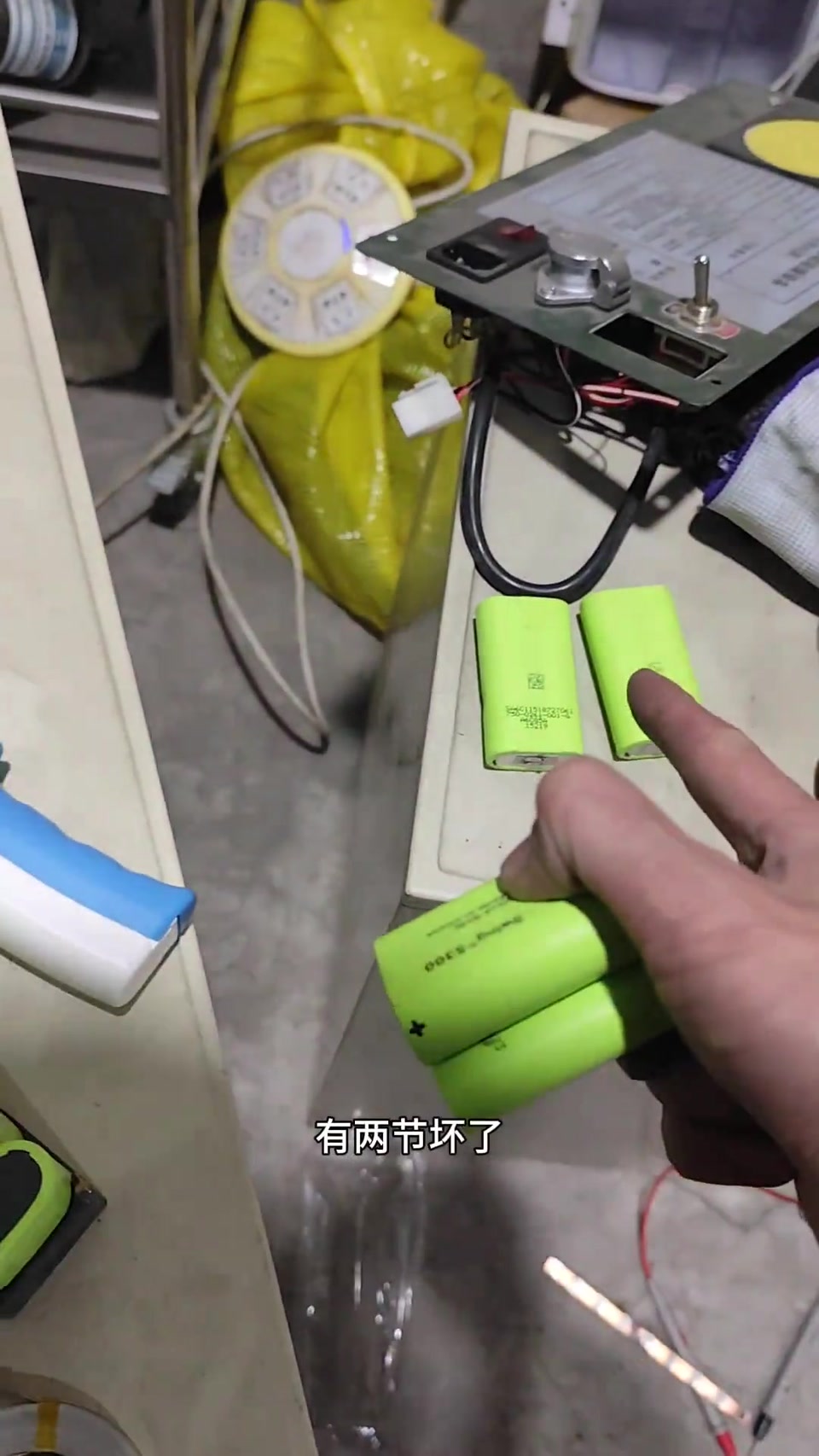

   5 串正常每组约 3mΩ;一组两节坏,抖音买两节替换成完整 24V;没保护板不行,又捡一组带保护板的装上。

   00:00 – 00:33
2.
   2. 点焊镍片:摁上再一点;插支架翻面再焊;留活动空间

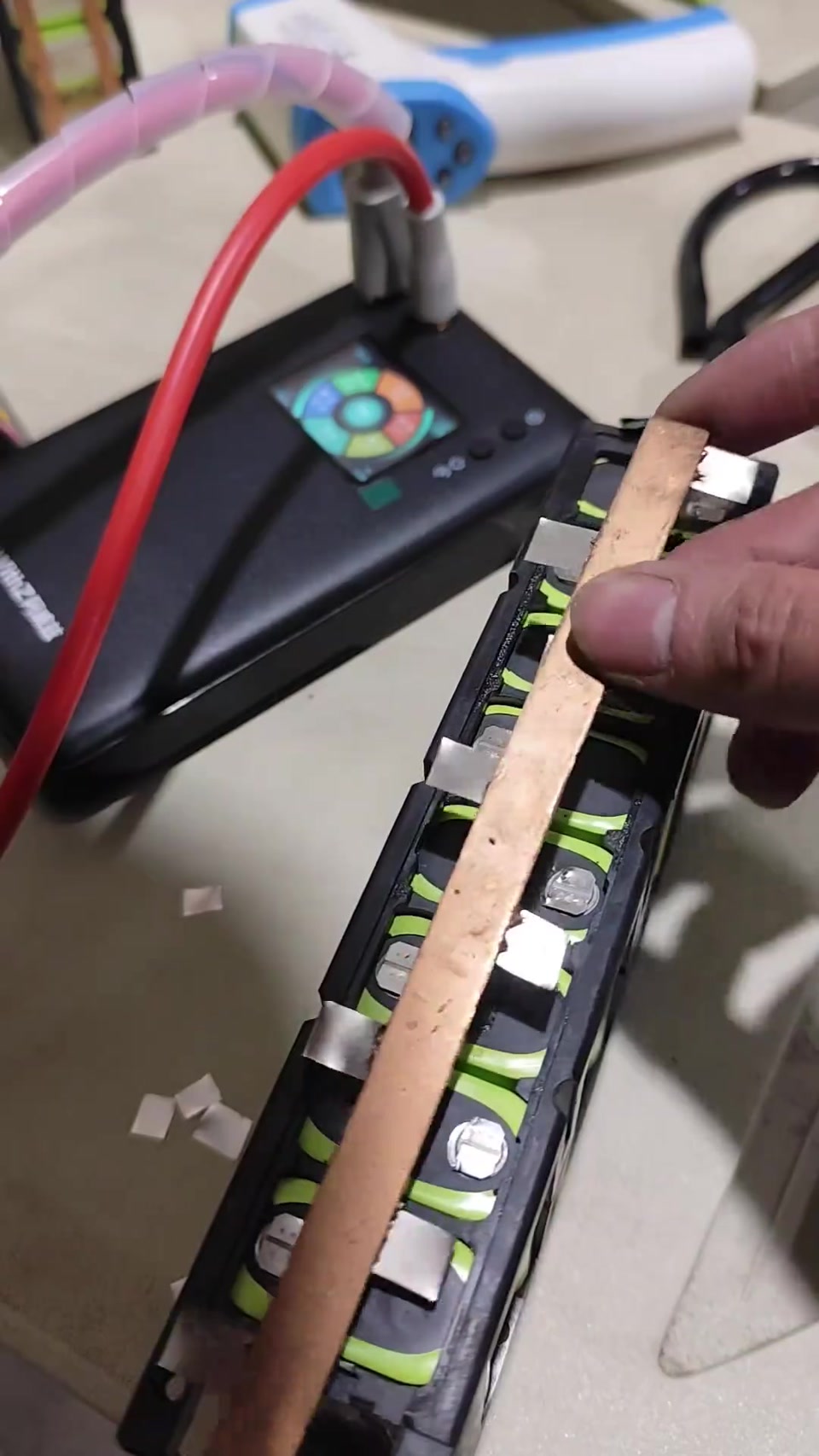

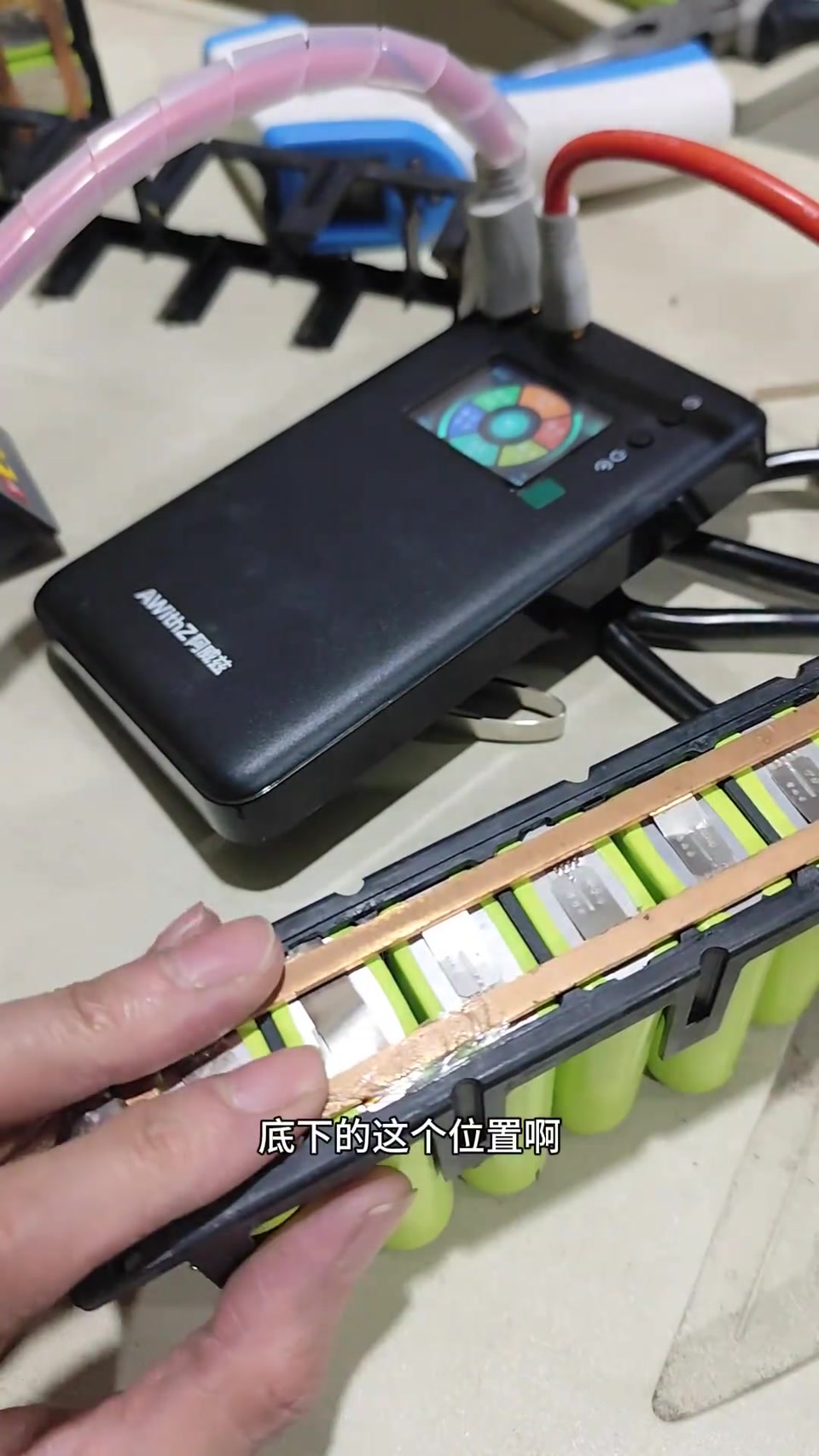

   用点焊机焊上,有点歪;非常容易;电池按顺序插进来,正插翻过来底下也点,留活动空间;非常结实;便携机像充电宝;不细致能用就行。

   00:33 – 01:23
3.
   3. 焊头氧化需清理;笔发热;焊完丑但结实

   点焊笔头需定期清理,氧化会焊接不良;这都烫了;装回继续焊;焊接完成笔有点热;很丑但很结实。

   01:27 – 01:57
4.
   4. 内阻 2.9–3.5mΩ;继续焊成一整条

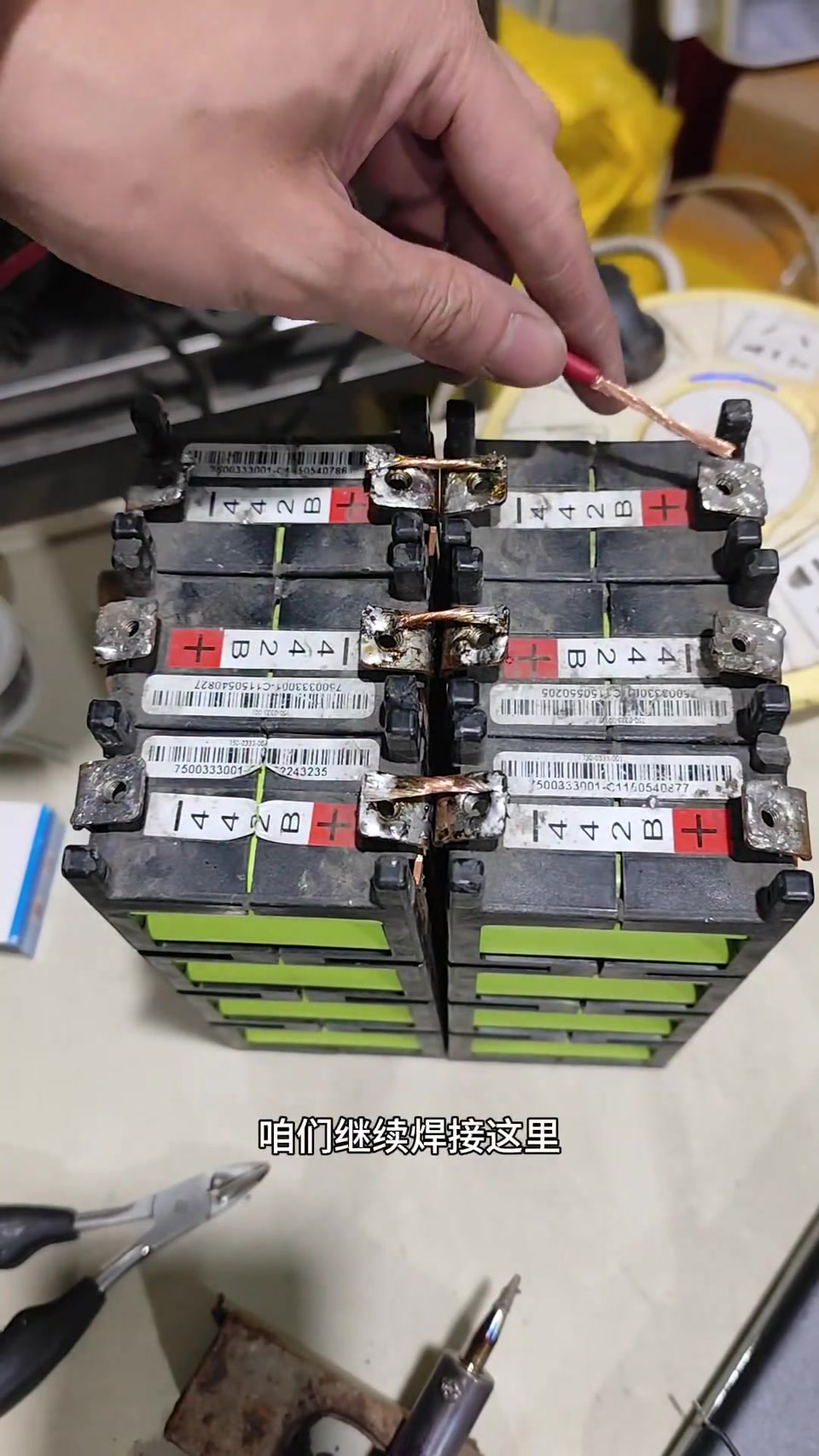

   这一组内阻 3.5,其他 2.9–3.5 之间;三个已焊上,继续焊这里和这里组成一整组;粗糙一点见谅。

   01:57 – 02:25
5.
   5. 总压 24V 内阻 19.8mΩ;捡的保护板进水碎了

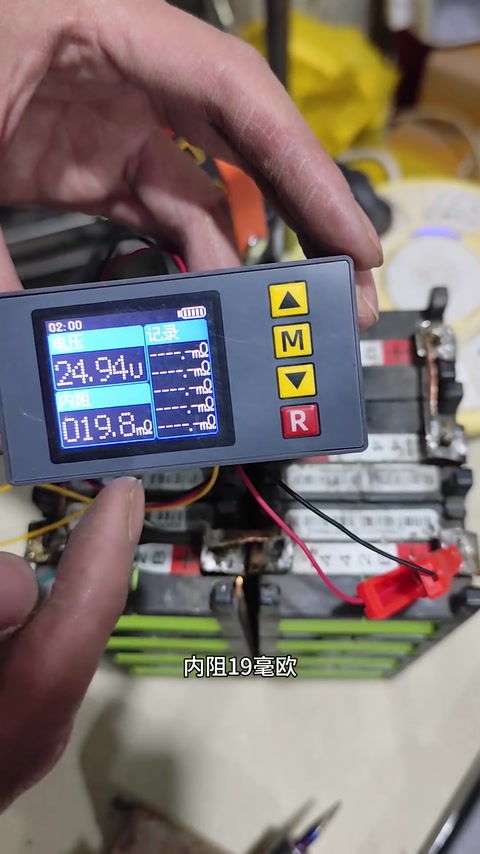

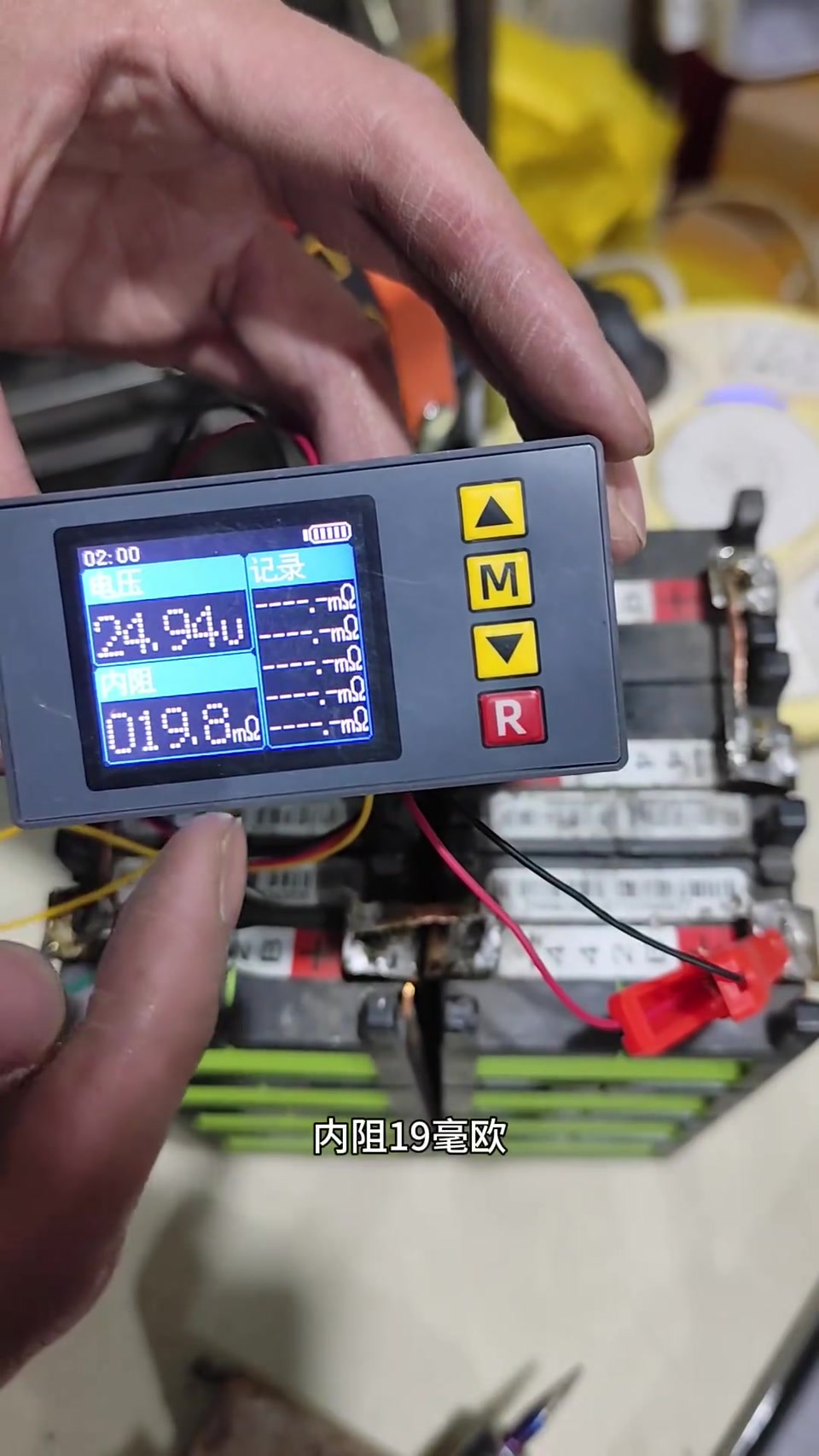

   测电压 24、内阻 19.8 毫欧将近 20;安保护板但不好使,里面碎的进水了,再买一块。

   02:25 – 02:45
6.
   6. H4 灯泡放电 10.8A/261W;待保护板测容量

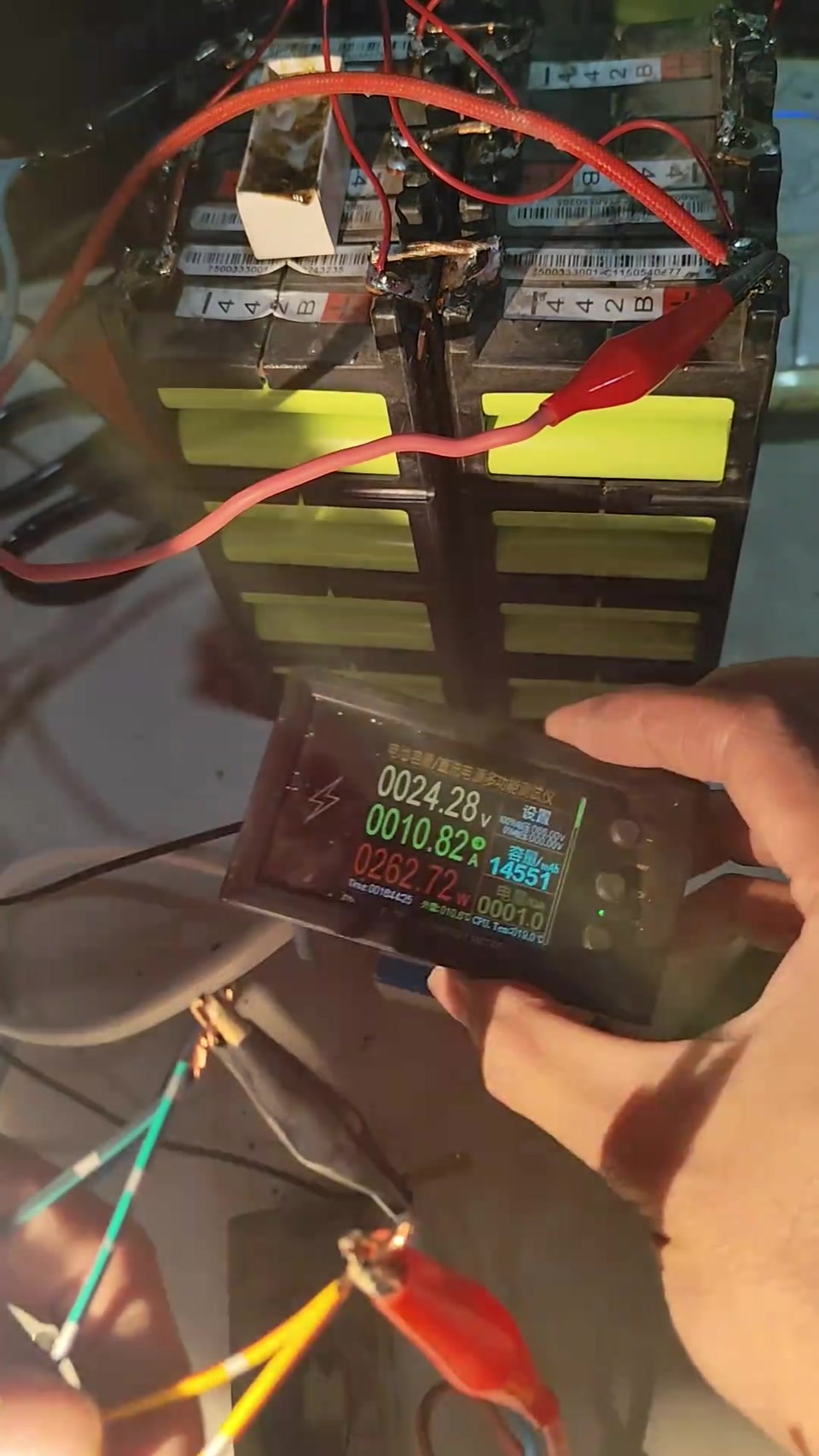

   多功能测试仪掐上 25V;两只 H4 灯泡放电(黄绿 24V,黑黄/黑绿 12V 不能加错);火花带闪电;放电 10 安,电压掉快因有一组非满电;充满等保护板到测总容量。

   02:45 – 03:17

物料清单

画面读数

博主经验

• 点焊笔头定期清理氧化,否则焊接不良 01:27
• 插支架留活动空间,翻面再焊 00:55
• H4 灯泡做放电负载:黄绿 24V、黑黄/黑绿 12V 别接错 02:53
• 捡的保护板先拆开看是否进水 02:39

踩过的坑

• 焊歪、焊丑;笔头发烫 00:28
• 捡的保护板进水碎了 02:39
• 一组非满电导致电压掉快 03:07
• 评论:这种焊机点不住这类电池,用一段时间接触不良

锂电安全提示

• 灯泡接线接错会烧;大电流放电火花带闪电 02:53
