制作一块32140磷酸铁锂电池

锂电张师傅 32140 科普+组包(3903 赞):佳士凯 32140 直径 32mm 长 140mm,单节 15Ah 全新约 15 元,火的原因是能买到的少数全新芯、15Ah 组合灵活(2 节 30/3 节 45/4 节 60Ah)、加工只需点焊机;做 60V45Ah=20S3P 共 60 节,放座桶分上下两层,0.2 镀镍钢带(镍/紫铜复合按电机电流选),正负极同侧方便接板;排线按序、线序板测后接板,B- 总负 P- 输出负;满充后放电 274 分钟 45.8Ah 容量准;量成品尺寸供参考;评论:镍焊接有毒要通风(4)

现在比较火的 32140 磷酸铁锂电芯,单支 15Ah,很多老铁买回去手搓锂电池;今天教用 32140 做一组。32140 是尺寸:直径 32mm 长 140mm;品牌佳士凯,全新一节 15 块左右,还有几个牌子价格差不多。关注度高的原因:是能买到的为数不多的全新电池;单节 15Ah 可排很多组合(2 节 30Ah、3 节 45、4 节 60),灵活;尺寸好可排各种造型适应不同电池仓,比如做 60V45Ah 就是 20 串 3 并;加工非常简单只需一个点焊机,有点动手能力琢磨琢磨就能做出不错成品。本次共 60 节,成品放座桶里,分上下两层;排列方式一定按成品形状设计好再焊。焊接用 0.2 厚镀镍钢带;焊接材料有用镍带、紫铜、紫铜加镍带复合的,没有固定,按电机电流大小选。我这种排列串联完两层后正负极都在一起,方便接保护板。装保护板最重要是排线不要接错,按顺序接到每一串;习惯接完排线用线序板测试,没问题再接保护板;板 B- 接总负极,P- 接输出负极,正极直接接总正。充满后放电测容量:放电 274 分钟,放出 45.8Ah,容量挺准。量了成品尺寸供参考。评论 445:镀镍钢带焊接要通风开风扇,镍有毒致癌伤肺(4);点焊机什么牌子型号推荐(3);网购都是假货,涨到 21 元一个,半年就出问题(1);安全隐患大没人负责(1);多节一个出问题整包出问题;一个坏了要全拆;走线看着放心;做了同款 30Ah。

做了什么 · 结果

制作步骤7 步 · 点图跳到原片

1.

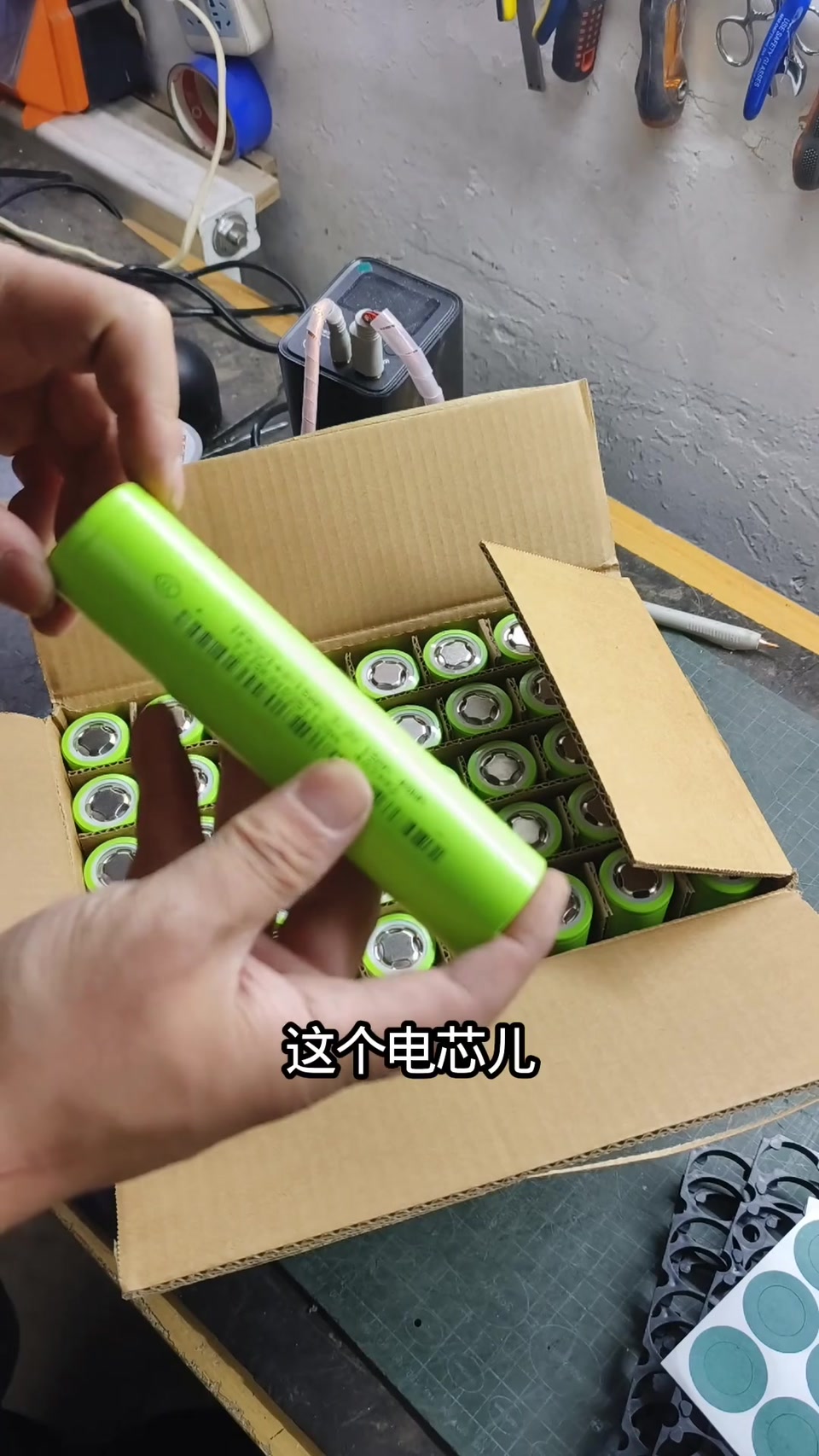

   1. 32140 科普:直径 32 长 140;佳士凯全新约 15 元/节,15Ah

   比较火的 32140 铁锂,单支 15Ah,很多人买回去手搓;32140 指尺寸:直径 32mm 长 140mm;品牌佳士凯,全新一节 15 块左右;别的牌子价格差不多。

   00:01 – 00:45
2.

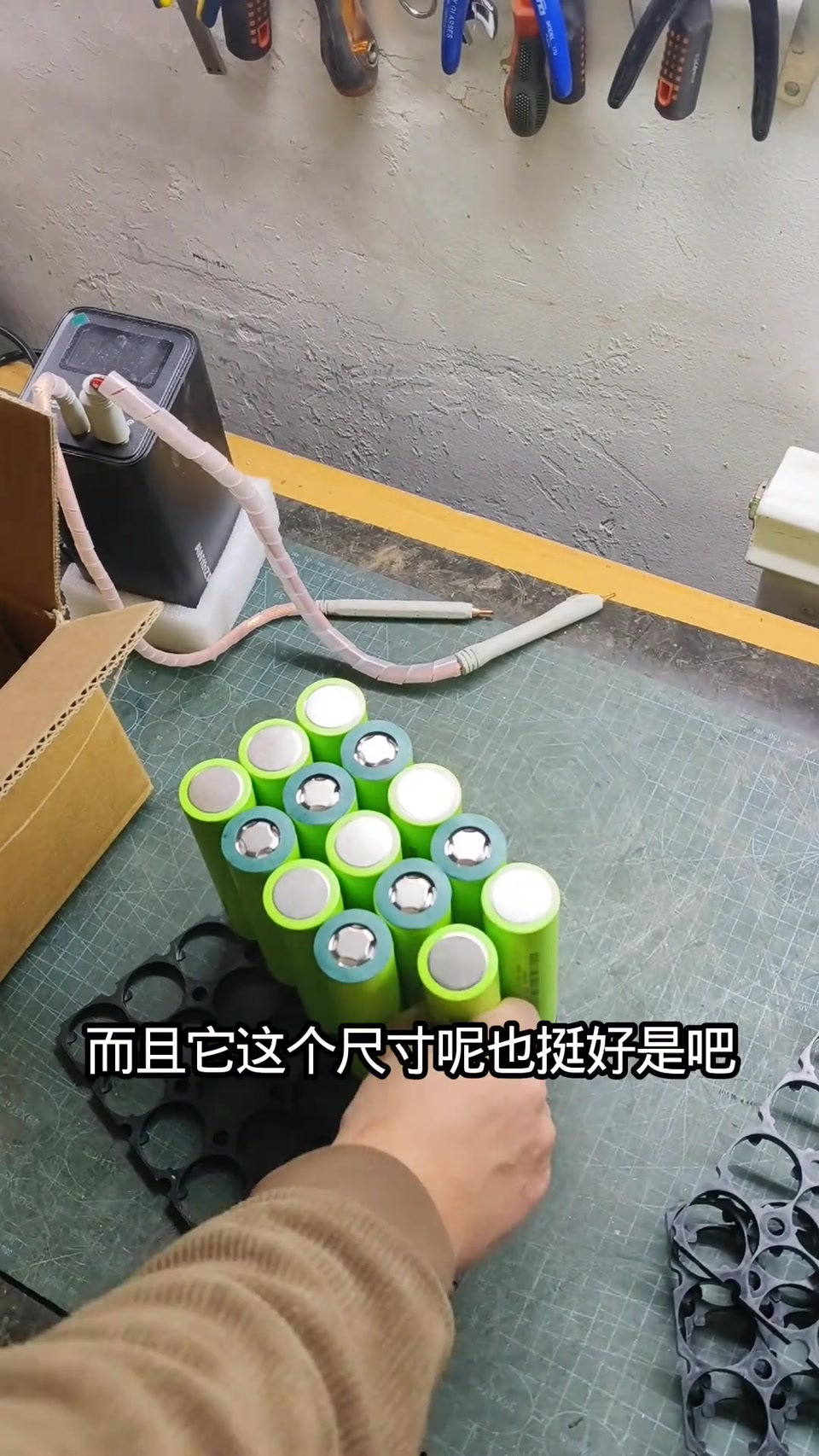

   2. 为何火:少数全新芯;15Ah 组合灵活(30/45/60Ah);造型适配;只需点焊机

   能买到的为数不多的全新电池;单节 15Ah 可排很多组合:2 节 30Ah、3 节 45、4 节 60,非常灵活;尺寸好可排各种造型适应不同电池仓,如 60V45Ah=20 串 3 并;加工非常简单只需点焊机,琢磨就能做出好成品。

   00:46 – 01:40
3.

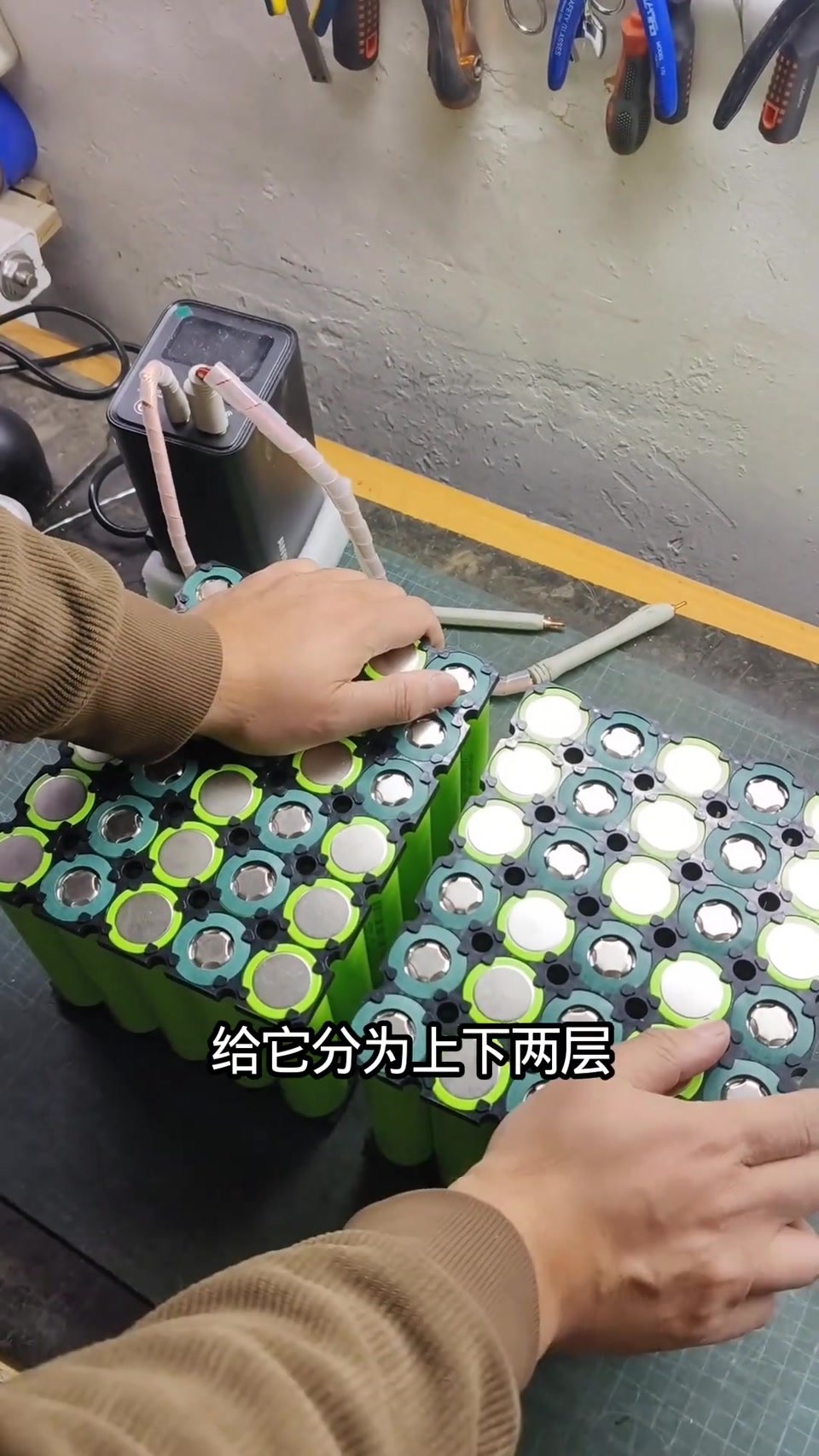

   3. 本次 60 节,放座桶分上下两层;按成品形状设计再焊

   共 60 节电芯;成品放座桶里,分上下两层;排列方式一定按成品形状设计,设计好再焊接。

   01:40 – 02:01
4.

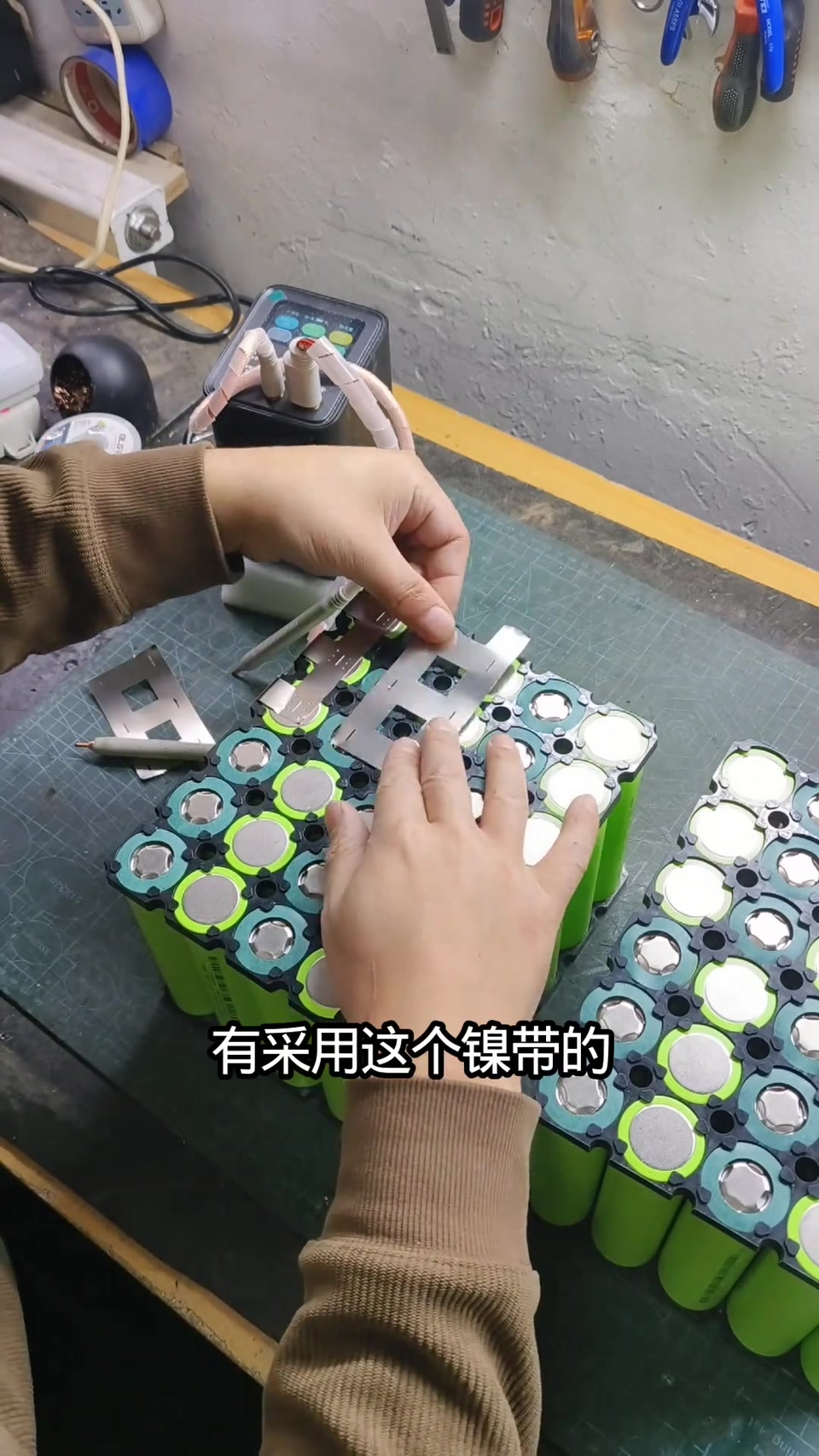

   4. 0.2 镀镍钢带点焊(UF20B);镍/紫铜/复合按电机电流选

   焊接用 0.2 厚镀镍钢带;焊接材料有用镍带、紫铜、紫铜加镍带复合,没有固定,按电机电流大小选。

   02:01 – 02:25
5.

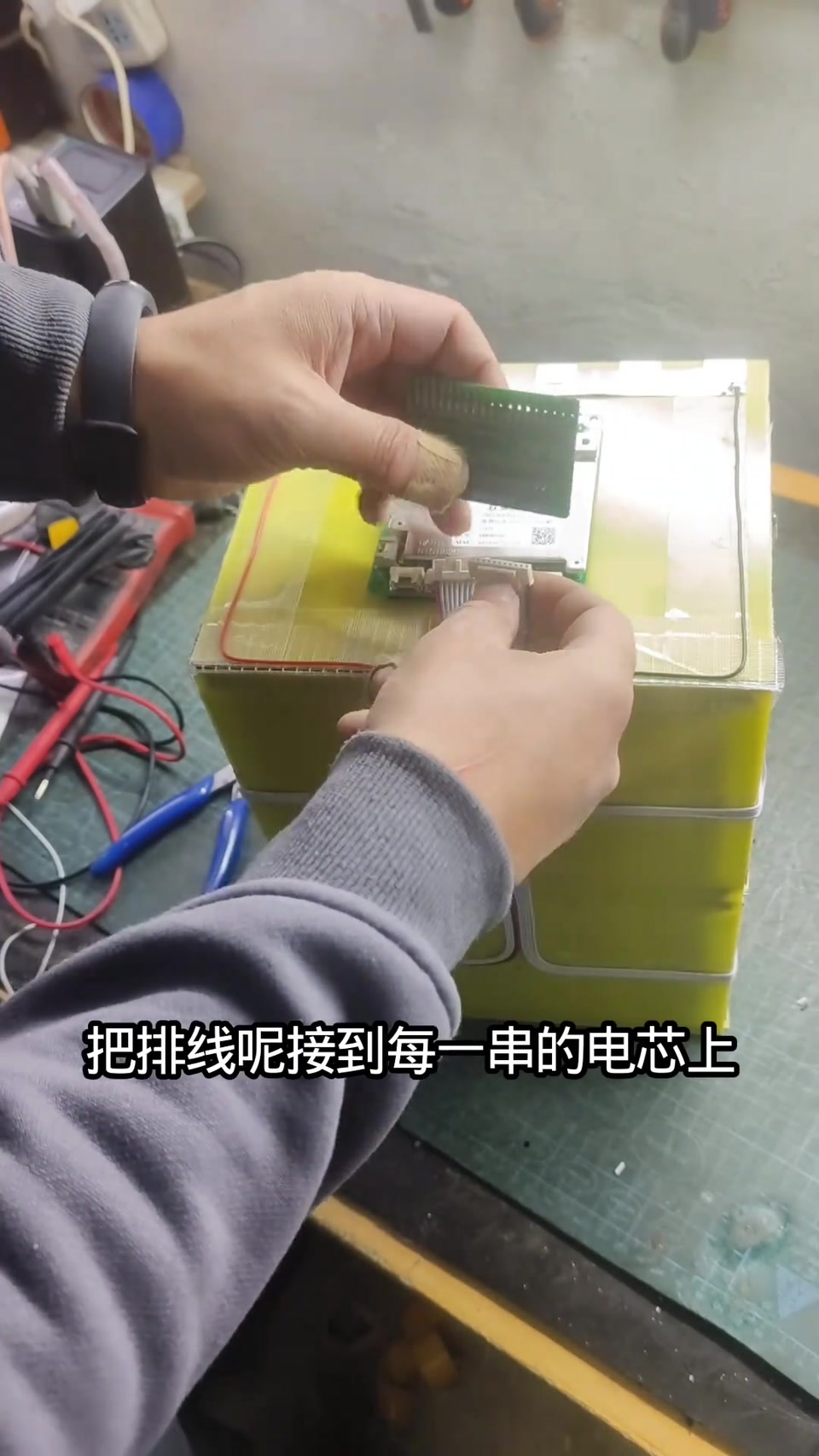

   5. 两层串联后正负同侧方便接板;排线按序,线序板测后接板

   这种排列串联完两层后正负极在一起,方便接保护板;装板最重要排线不接错,按顺序接每一串;习惯接完排线用线序板测试,没问题再接保护板。

   02:25 – 02:52
6.

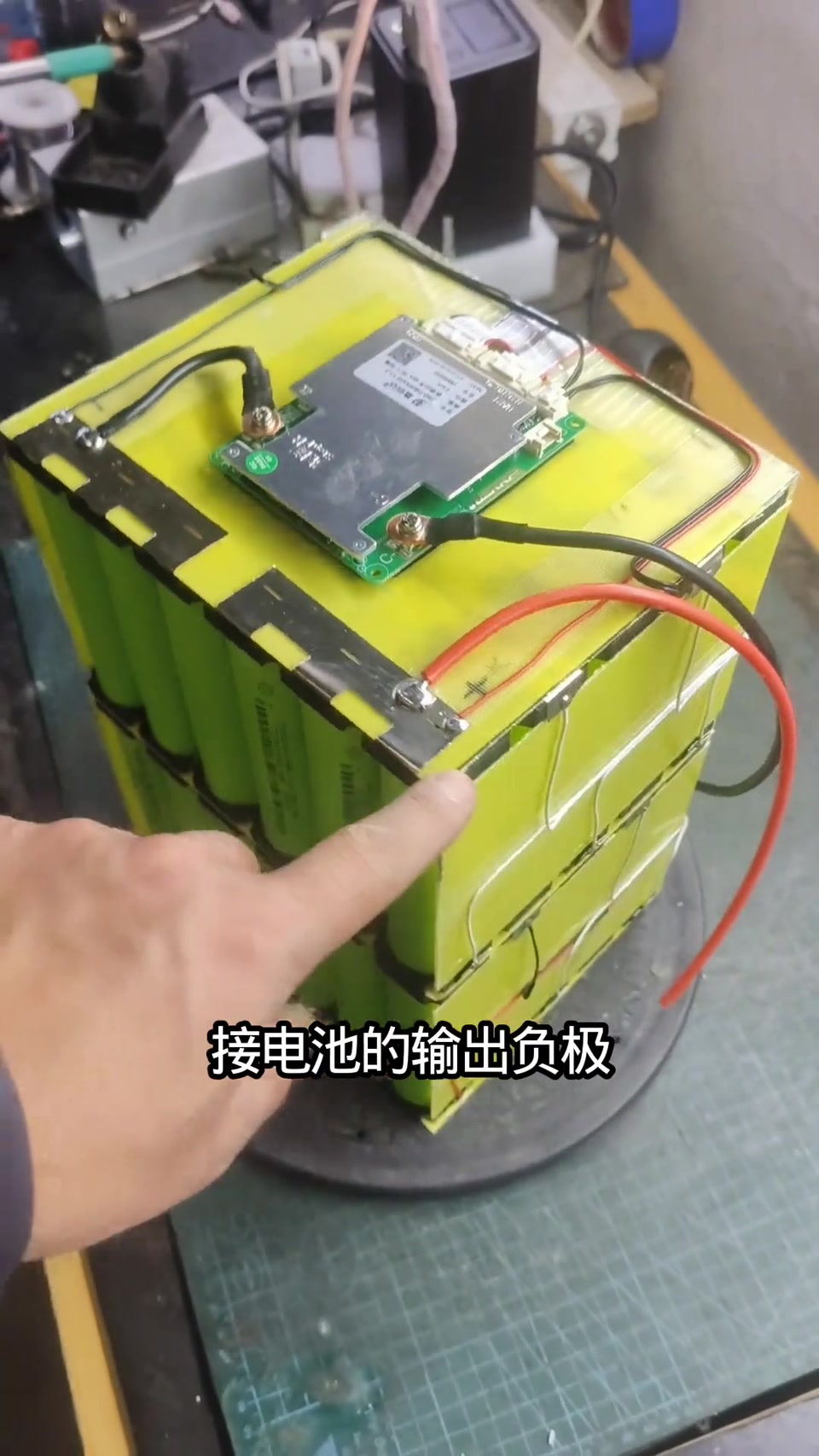

   6. B- 接总负,P- 接输出负,正极接总正;充满后放电

   电池基本成型;保护板 B- 接总负极,P- 接输出负极,正极直接接总正;把电池充满后放电测容量。

   02:52 – 03:17
7.

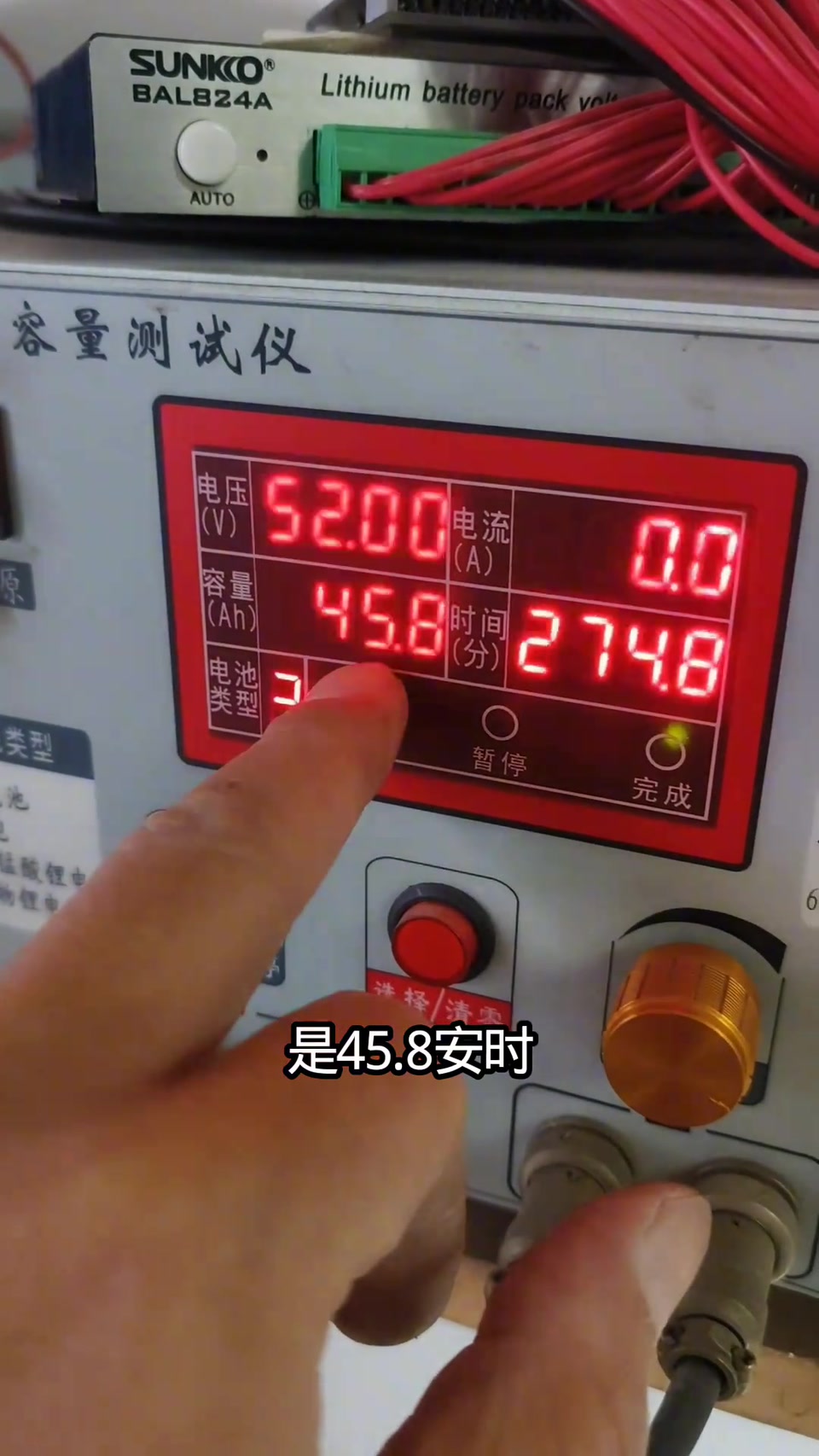

   7. 放电 274 分钟 45.8Ah 容量准;量成品尺寸

   放完电:共放电 274 分钟,放出 45.8Ah,容量挺准;量了成品尺寸供参考。

   03:17 – 03:38

物料清单

画面读数

博主经验

• 按成品仓形状先设计排列,再焊;正负极排到同侧方便接板 01:56
• 焊接材料(镍/紫铜/复合)按电机电流选,无固定答案 02:10
• 排线接完先用线序板测,再接保护板;B- 总负、P- 输出负 02:42
• 做完满充放电验容量 03:08

踩过的坑

• 评论:镀镍钢带焊接有毒需通风开风扇(4 赞)
• 评论:网购假货多、价格涨到 21 元、半年出问题;多节一坏整包受累

锂电安全提示

• 焊接烟气有害,通风操作(评论)
• 排线接错会烧板 02:34
