使用18650制作12V户外电源锂电池组装教程
博主在视频中给出的设定,时间戳可跳到原片核对;不是官方参数,先在废料上试焊。
作品说明
农药喷雾器电瓶饿死,用 9 节海思达 18650 2500mAh(4.2V,内阻 15.7–16)做 12V 3S3P 锂电池:阿威兹 U3(铭牌 4.2V/650A,11000mAh,80 档,手动触发,兼充电宝)拉断镍带焊点不掉;按序焊保护板,4.2/8.4/12.6V 对得上,导线焊极柱,胶水密封,出水修复
朋友拿来有问题的农药喷雾器,检查是电瓶饿死,做一块新锂电池。配件:电池盒、连接镍片、保护板、18650 电池——海思达 ISR18650-2500 电芯 2500mAh;测电压 4.2V、内阻 15.7/16,一致性还可以。点焊设备阿威兹 U3(铭牌:点焊输出电压 4.2V MAX、输出电流 650A MAX、Type-C 输入 5V/2.1A、USB 输出 5V/2.4A、电池 11000mAh 3.7V 40.7Wh、制造商深圳市崛起科技),只有巴掌大小,11000mAh 电池,2 英寸高清屏,80 档可调,手动触发按钮,不仅是点焊机还是充电宝。焊接强度测试:镍带都拉断了焊点还没掉。电池组 12V 三串三并;保护板按顺序焊到电池上;测 4.2V、8.4V、12.6V 都对得上说明焊接没问题;把电池导线正负极焊到外壳极柱上;外壳涂胶水密封;装上打开开关出水,完美修复。评论:这不是喷雾剂是喷雾器(博主赞过);三串两并接保护板后没输出换了好几块板都这样;9 节不够用;原装铅酸换锂电回去用铅酸充电器一充「哦豁」。
做了什么 · 结果
| 目标 | 给电瓶饿死的农药喷雾器做 12V 锂电池 |
| 对象 | 3S3P 海思达 18650 2500mAh + 保护板 + 原电池盒 |
| 结果 | 12.6V 正常,装机出水 · 视频中已验证: 125–139s 分压 4.2/8.4/12.6V;150–163s 装机出水 |
制作步骤6 步 · 点图跳到原片

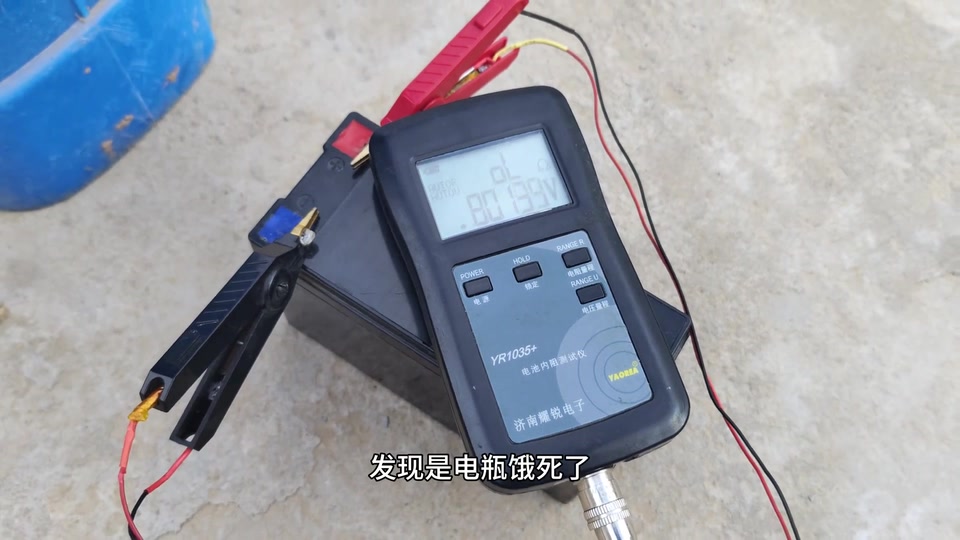

1. 诊断:喷雾器电瓶饿死有问题的农药喷雾器,检查发现电瓶饿死,做一块新锂电池。
00:04 – 00:15

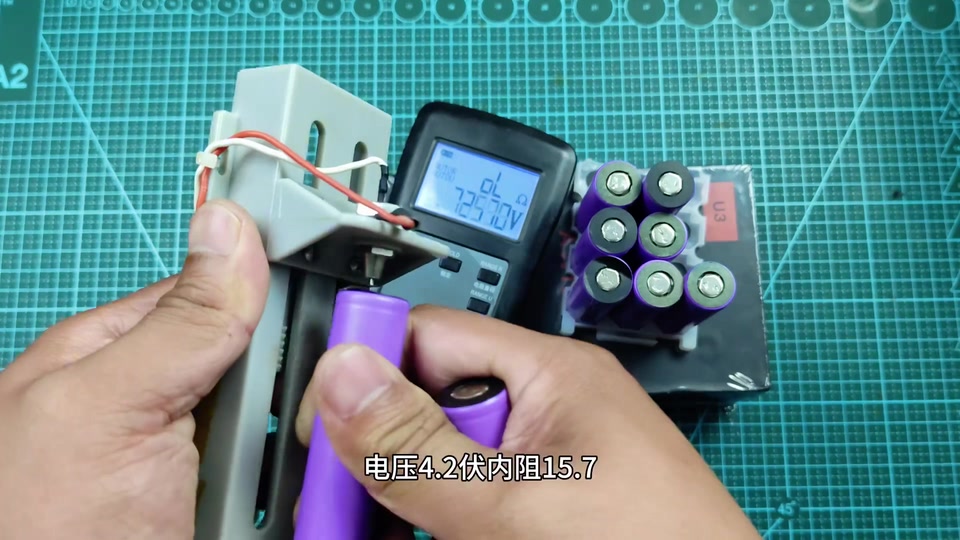

2. 配件与电芯:海思达 2500mAh,4.2V,内阻 15.7–16电池盒、连接镍片、保护板、18650;海思达电芯 2500mAh;测电压 4.2V、内阻 15.7/16,一致性还可以。
00:19 – 00:46

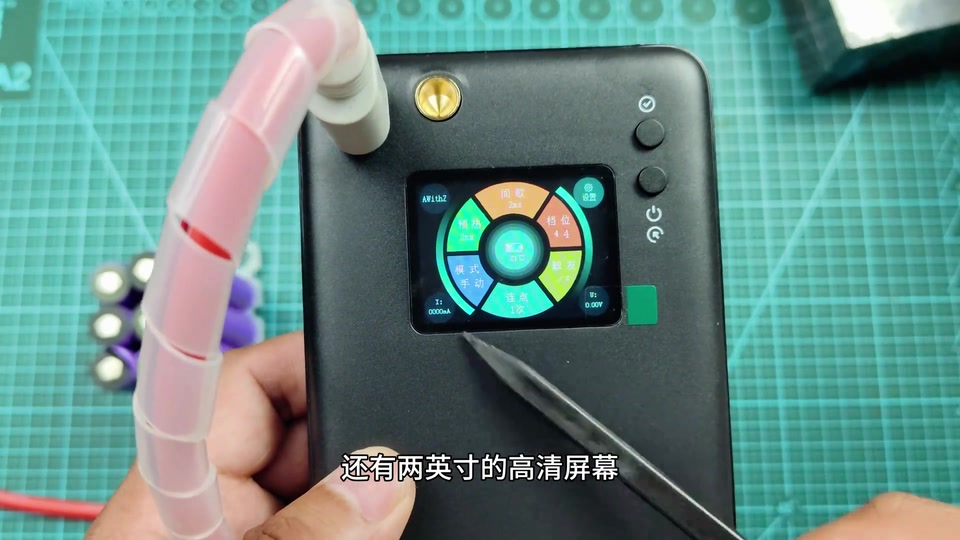

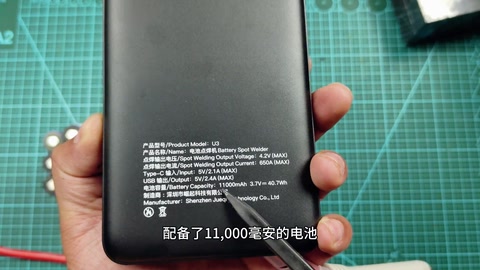

3. 阿威兹 U3:铭牌、11000mAh、2 寸屏、80 档、手动触发、充电宝点焊设备阿威兹 U3;铭牌 4.2V/650A MAX、Type-C 5V2.1A 入、USB 5V2.4A 出、11000mAh;巴掌大小;2 英寸高清屏;80 档;手动触发按钮;还是充电宝。
00:46 – 01:14

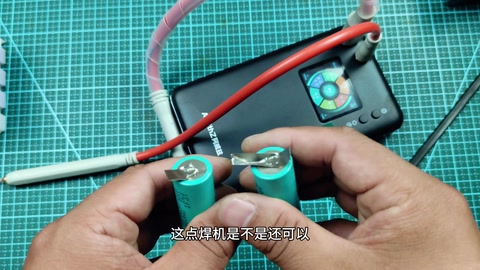

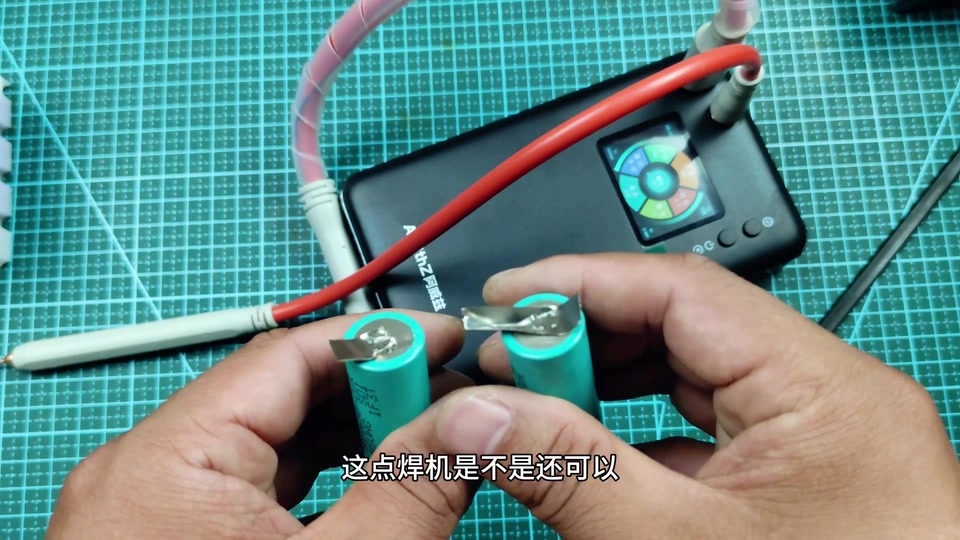

4. 强度测试:镍带拉断焊点不掉;12V 3S3P焊接强度:镍带都拉断了焊点还没掉;本次电池组 12V 三串三并。
01:14 – 01:28

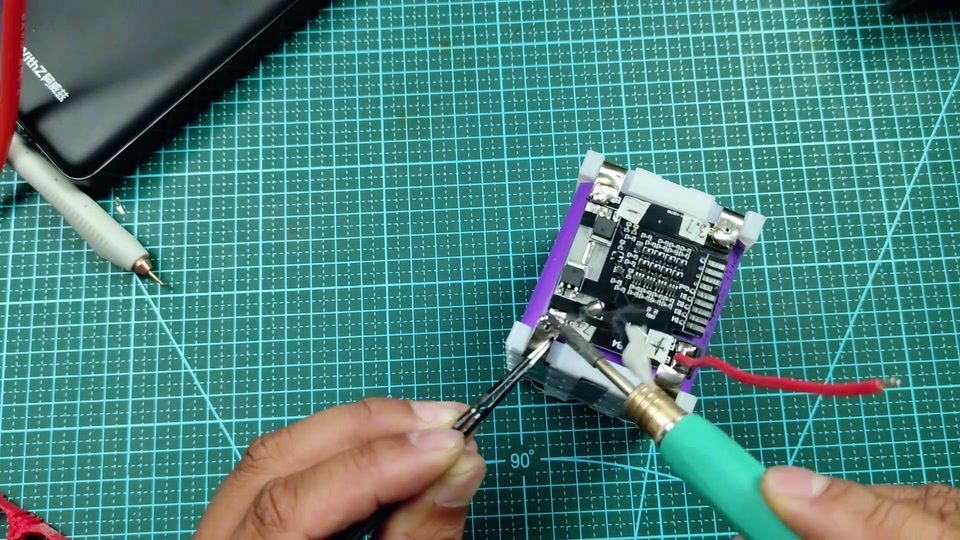

5. 焊保护板;分压 4.2/8.4/12.6V 验证保护板按顺序焊到电池上;测 4.2V、8.4V、12.6V 都对得上,说明焊接没问题。
01:33 – 02:19

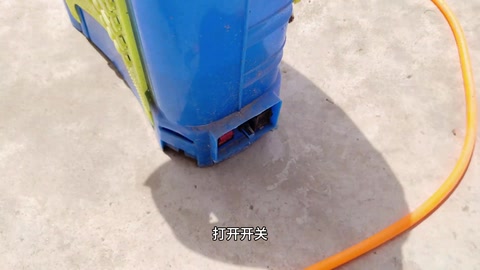

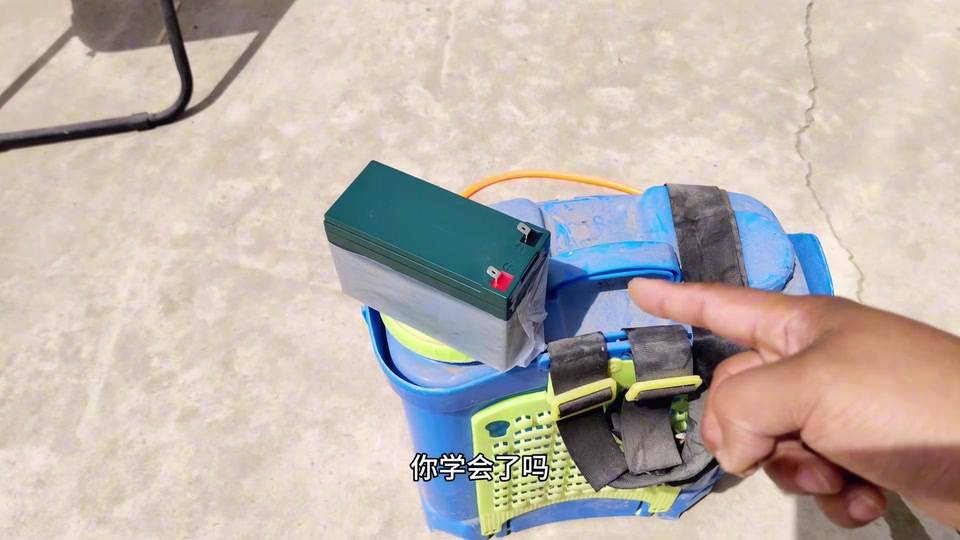

6. 焊极柱、胶水密封、装机出水电池导线正负极焊到外壳极柱;外壳涂胶水密封;装上打开开关出水,完美修复。
02:19 – 02:47
物料清单
| 海思达 18650 ×9 | ISR18650-2500 · 3S3P |
| 电池盒 / 镍片 / 保护板 | 组装 |
| 阿威兹 U3 点焊机 ×1 | 650A MAX,11000mAh,80 档 · 点焊 |
| 内阻仪 YR1035+ ×1 | 测电芯 |
| 万用表 ×1 | 验证分压 |
| 胶水 | 外壳密封 |
画面读数
| 电芯电压 | 4.2 V 00:32 |
| 电芯内阻 | 15.7 / 16 mΩ 00:32 |
| 串电压 | 4.2 / 8.4 / 12.6 V 02:05 |
博主经验
- 电芯先测电压内阻看一致性 00:32
- 保护板按顺序焊,焊后测 4.2/8.4/12.6 逐串验证 01:44
- 拉断镍带看焊点是否脱落判断强度 01:18
踩过的坑
- 评论:3S2P 接保护板后无输出,换几块板都这样
- 评论:铅酸换锂电后用户可能仍用铅酸充电器
锂电安全提示
- 铅酸改锂电需配套锂电充电器,否则铅酸充电器过充(评论)
