DIY工具丨便携式点焊机，小众但专业最近在制作太阳能灯项目，需要焊接锂电池组储能。之前一直用电烙铁，但焊接锂电池不仅效率低，还存在安全隐患。于是入手了便携式点焊机（阿威兹U3），效果还不错，相比电烙铁，脉冲点焊避免虚焊，镍片贴合紧密 ，不需高温烙铁，减少电池损伤风险，效率非常高，3秒完成一个焊点，非常适合批量焊接。第一次接触点焊技术确实很新奇，但确实比传统焊接更适合电池改造

姜叔评测阿威兹 U3(锂电版 11000mAh):手掌大小、2 寸彩屏、USB/C 口可反充手机、可焊 0.1 铜/0.35 镀镍/0.2 纯镍,1.0–9.0 共 80 档,自动模式 0.5s 连点 2 次,40cm 粗铜线焊笔正面开孔,纽扣电池试焊「嘀」一声成功;100 多元,DIY 够用

做太阳能灯项目要焊锂电池组,电烙铁焊锂电效率低有安全隐患,于是入手阿威兹 U3 点焊机,锂电池版 11000mAh(屏显参数:0.1mm 铜片、0.35mm 镀镍、0.35mm 钢片、0.2mm 纯镍),价格不高够用即可,场景多建议买更专业型号。外观:手掌大小;左上角点焊笔接口;中间 2 英寸彩屏;右侧两个按钮(调整键、开关/选项切换键);顶部 USB 和 C 口,官方说明除充电外可给手机应急充电但效率低;右侧手动焊接键(手动模式时触碰触发)。长按开机进主菜单:中间电量和温度,6 个子菜单点击切换、短按调整键调参;右上角设置菜单(语言、连点间隔、声音等),默认即可,唯一要调的是档位:1.0–9.0 共 80 档精调,按材料匹配,太大太小都不行。点焊笔粗铜线电阻低损耗低不发热;可拆卸氧化铝铜焊针安全耐用;手柄有手动焊接键;笔长 40cm,正面开孔让有效长度最大化;对准接口即装。使用前设参数:自动模式、触发 0.5s、连点 2 次,档位先选 3 档;用废弃 CR2032 纽扣电池和官方送的材料试焊:一支焊笔定住,另一支在相近位置按压,机器自动焊接「嘀」一声;查看焊点用钳子撬看稳固性,焊点轻就加档直到完美。总结:DIY 焊电池或小家电非常推荐。评论:什么价格哪里买、焊好的怎么无损拆(博主:100 多块;尖嘴钳拆开会有痕迹);「我也是这款二百多呢」。

做了什么 · 结果

制作步骤6 步 · 点图跳到原片

1.
   1. 为何买:电烙铁不适合锂电;U3 锂电版 11000mAh,可焊材料

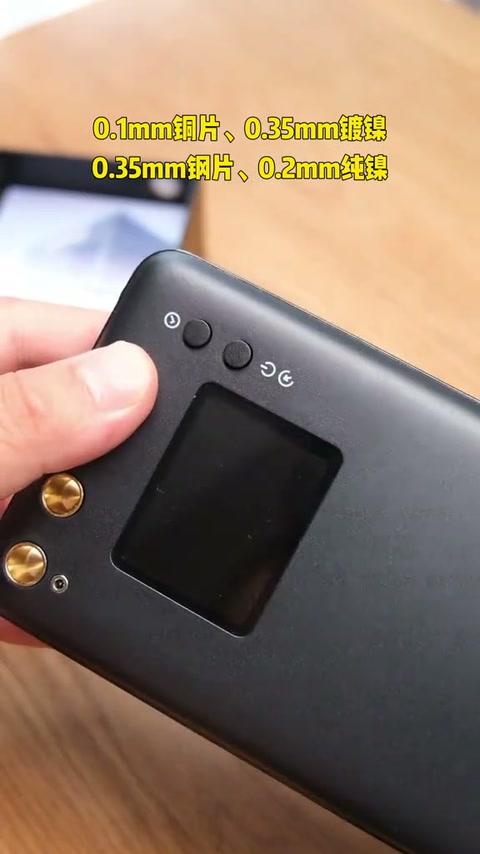

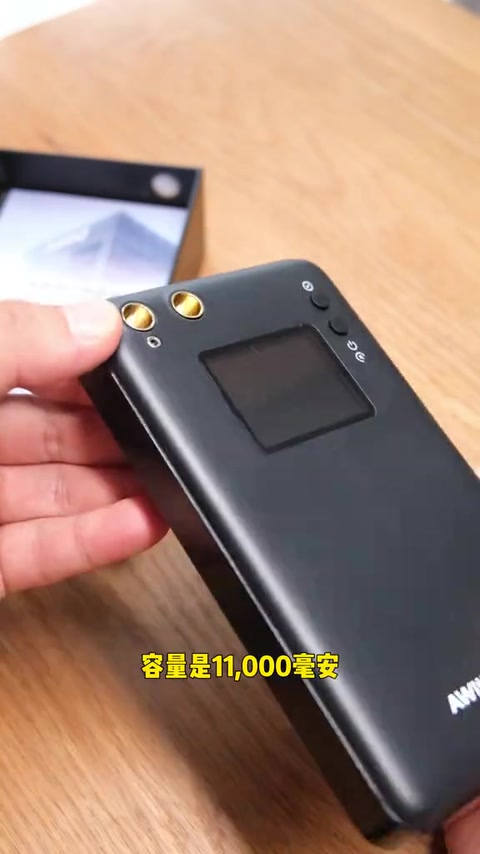

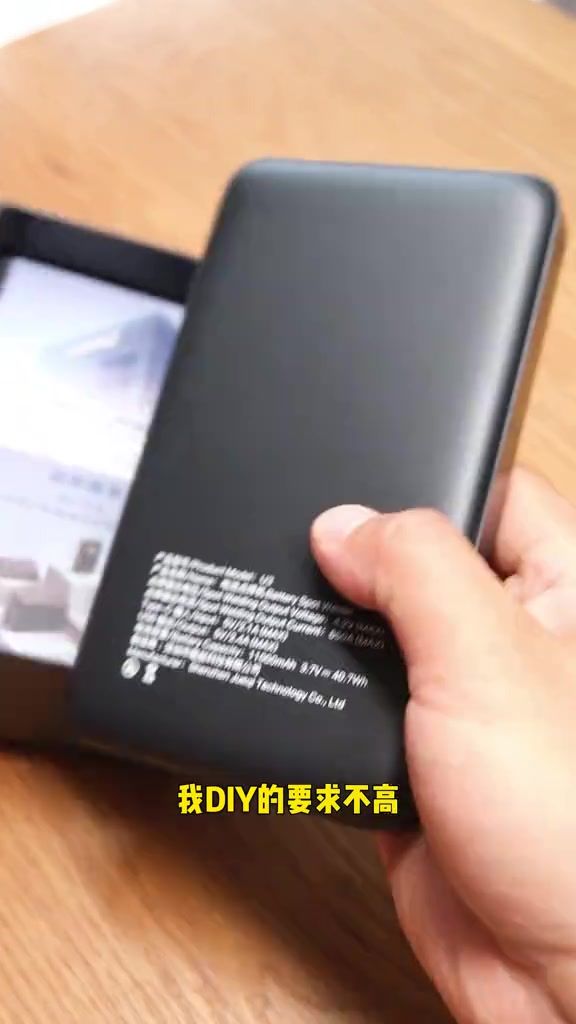

   之前用电烙铁,焊锂电池不合适;买阿威兹 U3,DIY 要求不高,买锂电池版 11000mAh;可焊 0.1 铜、0.35 镀镍、0.35 钢、0.2 纯镍;价格不高够用;场景多建议更专业型号。

   00:00 – 00:27
2.
   2. 外观:手掌大小、2 寸彩屏、双键、USB+C、手动键

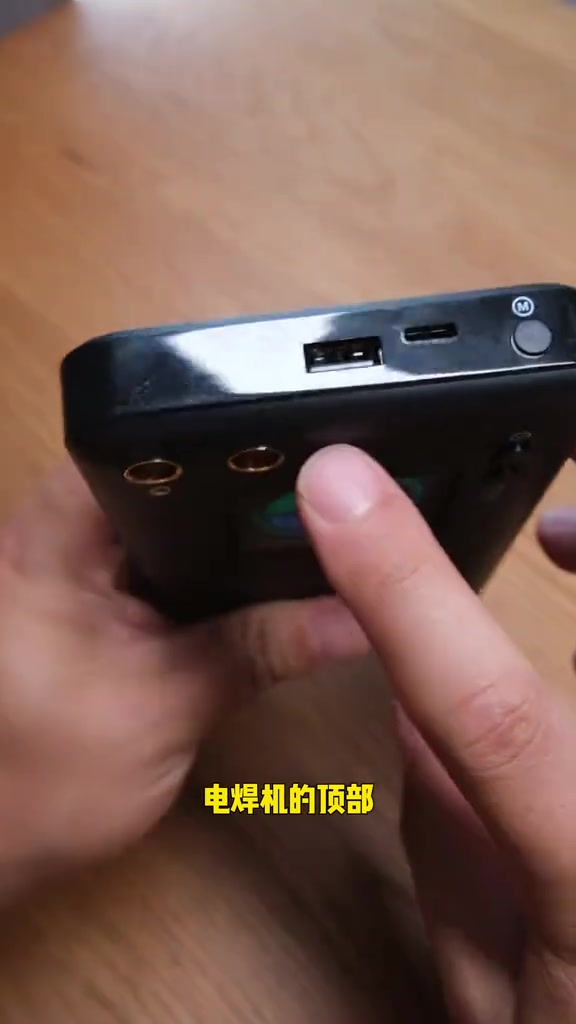

   体型手掌大小;左上角焊笔口;中间 2 英寸彩屏;右侧调整键与开关/切换键;顶部 USB 和 C 口,可给手机应急充电但效率低;右侧手动焊接键。

   00:27 – 00:55
3.
   3. 菜单:6 子菜单、设置;1.0–9.0 共 80 档

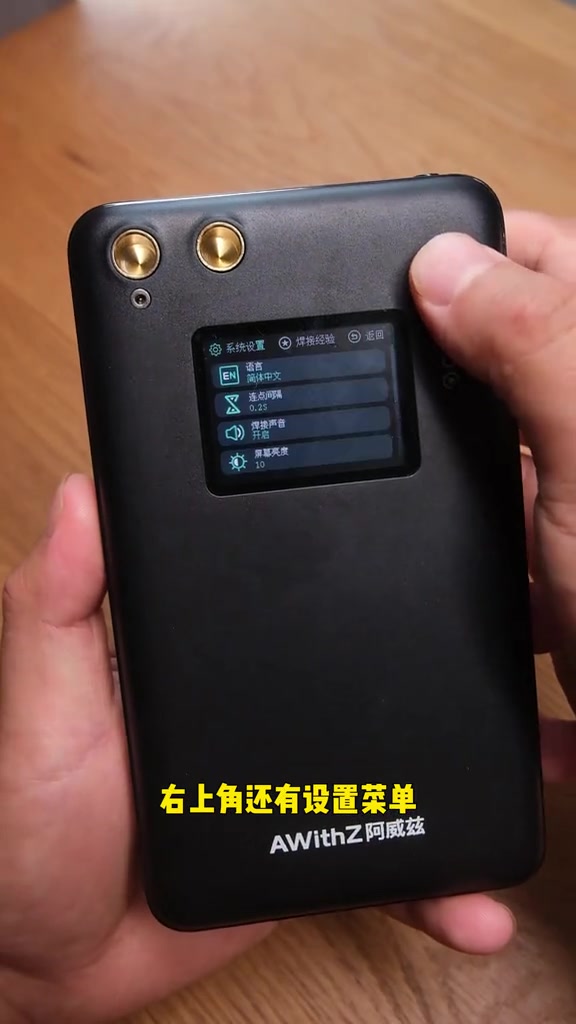

   长按开机进主菜单,中间电量温度;6 个子菜单切换、短按调整键调参;右上角设置(语言、连点间隔、声音);默认即可,唯一要调档位 1.0–9.0 共 80 档精调,按材料匹配。

   00:55 – 01:29
4.
   4. 焊笔:粗铜线、氧化铝铜焊针、40cm 正面开孔

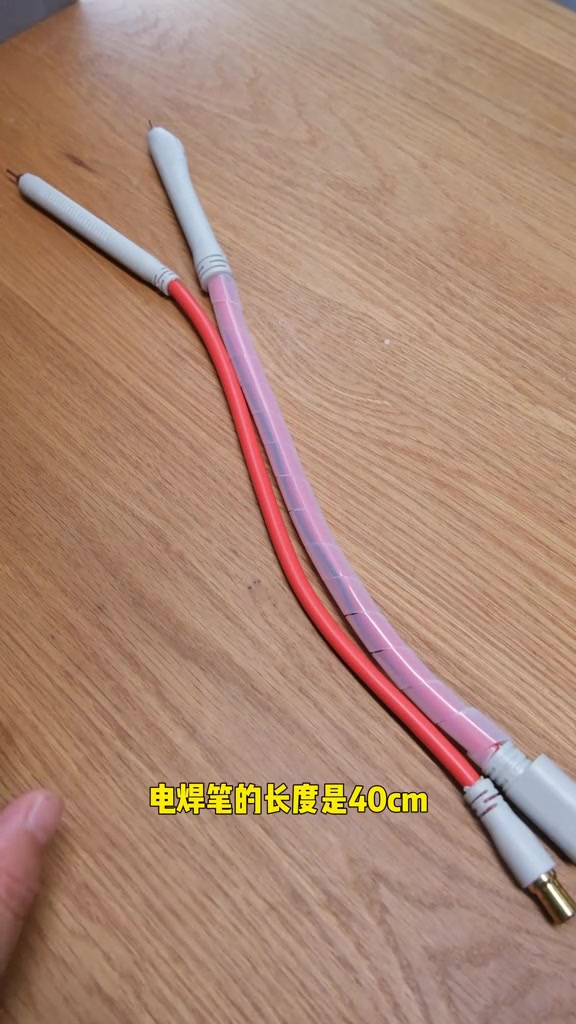

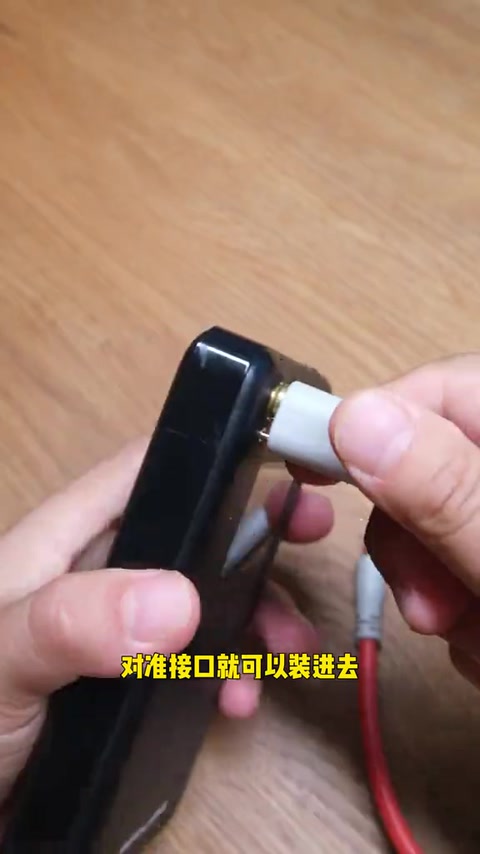

   粗铜笔线电阻低损耗低不易发热;可拆卸氧化铝铜焊针;手柄手动键;笔长 40cm 正面开孔有效长度最大化;对准接口装入。

   01:25 – 01:50
5.
   5. 参数:自动 0.5s 连点 2 次,3 档;CR2032 试焊

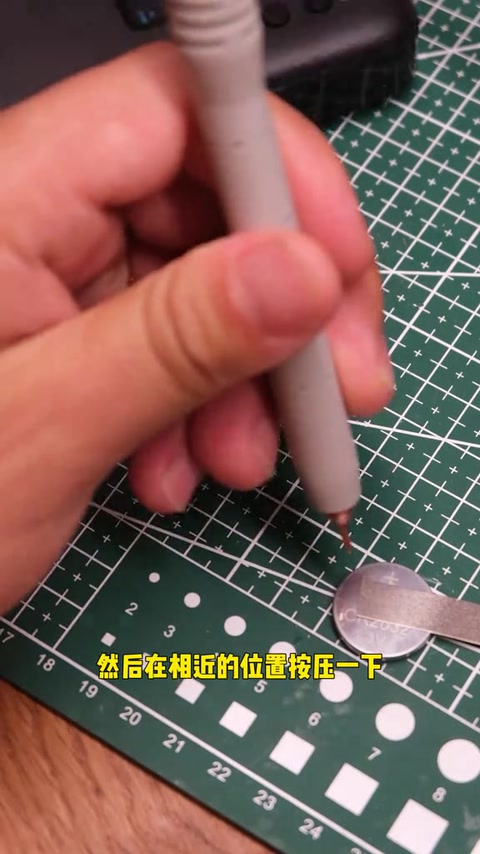

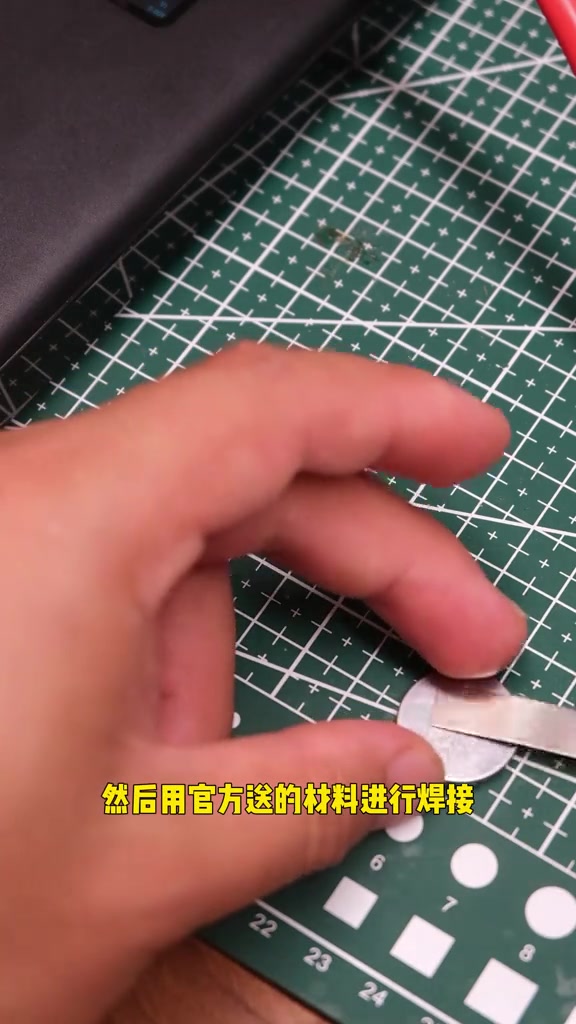

   提前设参数;习惯自动模式;档位先选 3 档其他默认;废弃 CR2032 + 官方送材料;一支焊笔定住,另一支相近位置按压,自动焊接嘀一声。

   01:50 – 02:10
6.
   6. 检查焊点,轻则加档;总结推荐

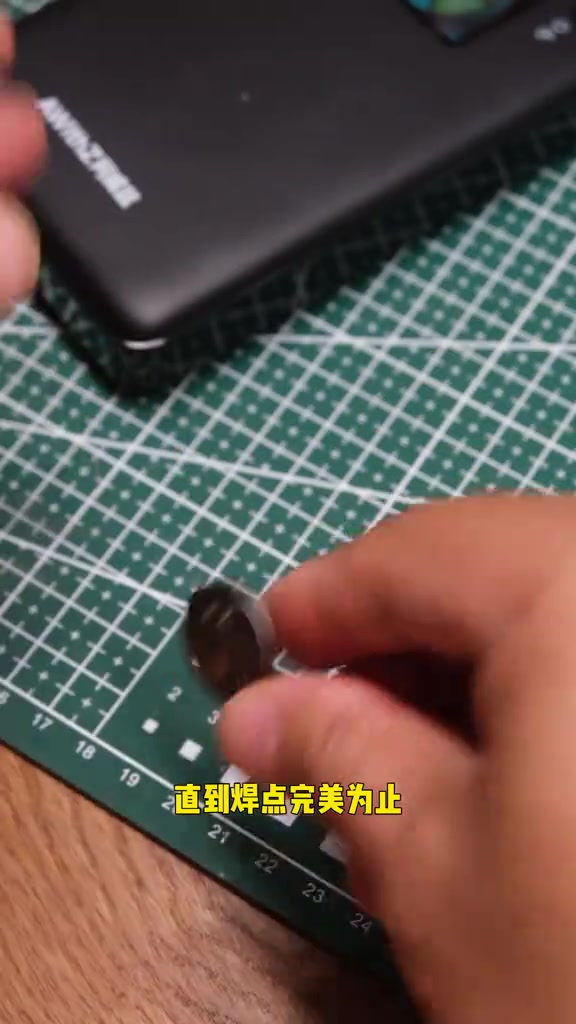

   查看焊点,钳子撬看稳固性;焊点轻就加大档位直到完美;挺好玩;DIY 焊电池或小家电推荐便携锂电点焊机。

   02:10 – 02:31

物料清单

博主经验

• 唯一要调的是档位,按材料匹配,太大太小都不行;焊点轻就加档 01:16
• 自动模式:一支焊笔定住,另一支相近位置按压即自动焊 01:57
• USB 反充手机只能救急,效率低 00:34
• 评论:焊好的镍片可用尖嘴钳拆,但会有痕迹(博主答)

锂电安全提示

• 电烙铁焊锂电有安全隐患,点焊不需高温减少电池损伤(标题) 00:05
