DIY超长续航的夜间七彩小夜灯？ 在这个学期的最后一堂科技创客拓展课，我亲手DIY一个超长续航的七彩小夜灯，送给我的学生们
博主在视频中给出的设定,时间戳可跳到原片核对;不是官方参数,先在废料上试焊。
作品说明
阿彪给学生做七彩变色小夜灯(2222 赞):一颗 2000mAh 18650 + 充电管理模块(Type-C,4.2V 充电,5V 输出)+ 开关 + 0.01A 变色 LED 灯珠,续航一个月;镍片焊正负极折叠贴平胶带固定;建模 3D 打印外壳三套 4 小时;科技创客课最后一堂送最优秀同学;评论:没保护板不怕学生炸?灯珠链接?

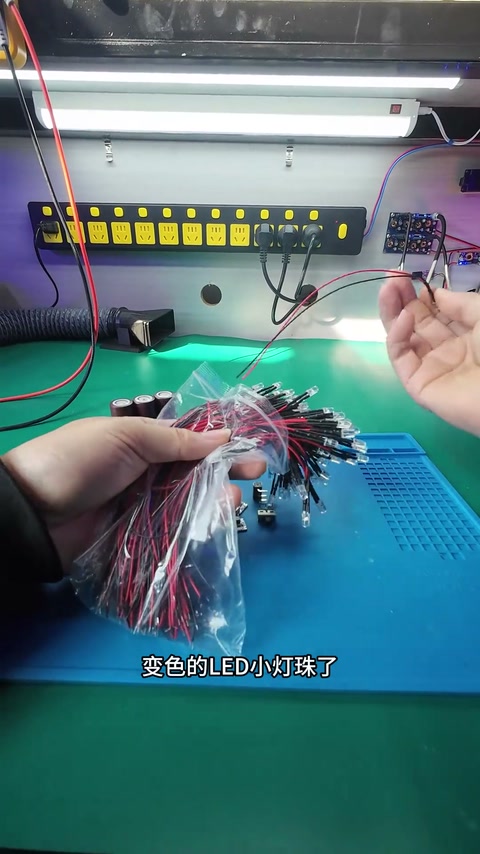

一不小心做了几个有趣的变色小夜灯/氛围灯,送给上了一学期科技创作拓展课的学生们,最后一堂课的小礼物,与课堂内容相关。配件简单:电池、充电管理模块、开关、能变色的 LED 小灯珠;灯珠只有 0.01A 电流,一颗 2000mAh 18650 可点亮一个月;初衷续航强、变色好玩耐用、可充电、制作简单便宜。制作:电池正负极已焊上镍片,为不外凸把镍片折叠,外面胶带固定一圈更稳妥;电池正负极接充电管理模块,Type-C 数据线充电,模块给电池 4.2V 充电电压;模块 5V 输出接正负极线;LED 负极直接接输出线,正极这边装开关;试亮正常,亮度不错;散件不好看,建模设计外壳,一版打印三套 4 个多小时;两半合在一起严丝合缝;搞定三个(时间紧)。翻山越岭十八弯去学校;课堂上每位同学亲自动手,小手不熟练但认真、互帮互助,一起完成电路点亮第一盏光控灯;或许未来这盏灯在星空中绽放;把自己做的灯送给最优秀的同学;掌声结束最后一堂课。评论 143:耗电这么小的灯珠哪买有链接(5);彪哥啥时候再接点焊机的广子(为啥);电池一定要加保护板安全第一/没保护板不怕学生炸死吗(博主回复过);充电口太靠下不好插;应用白色外壳导光更好看;万用表什么牌子(正点原子);电焊机怎么样/多少钱。
做了什么 · 结果
| 目标 | 超长续航七彩小夜灯 ×3 送学生 |
| 对象 | 1×18650 2000mAh + 充电管理模块 + 开关 + 变色 LED + 3D 打印壳 |
| 结果 | 三个完成,课堂送出 · 视频中已验证: 115–117s 试亮;154s 搞定;203–208s 送出 |
制作步骤5 步 · 点图跳到原片

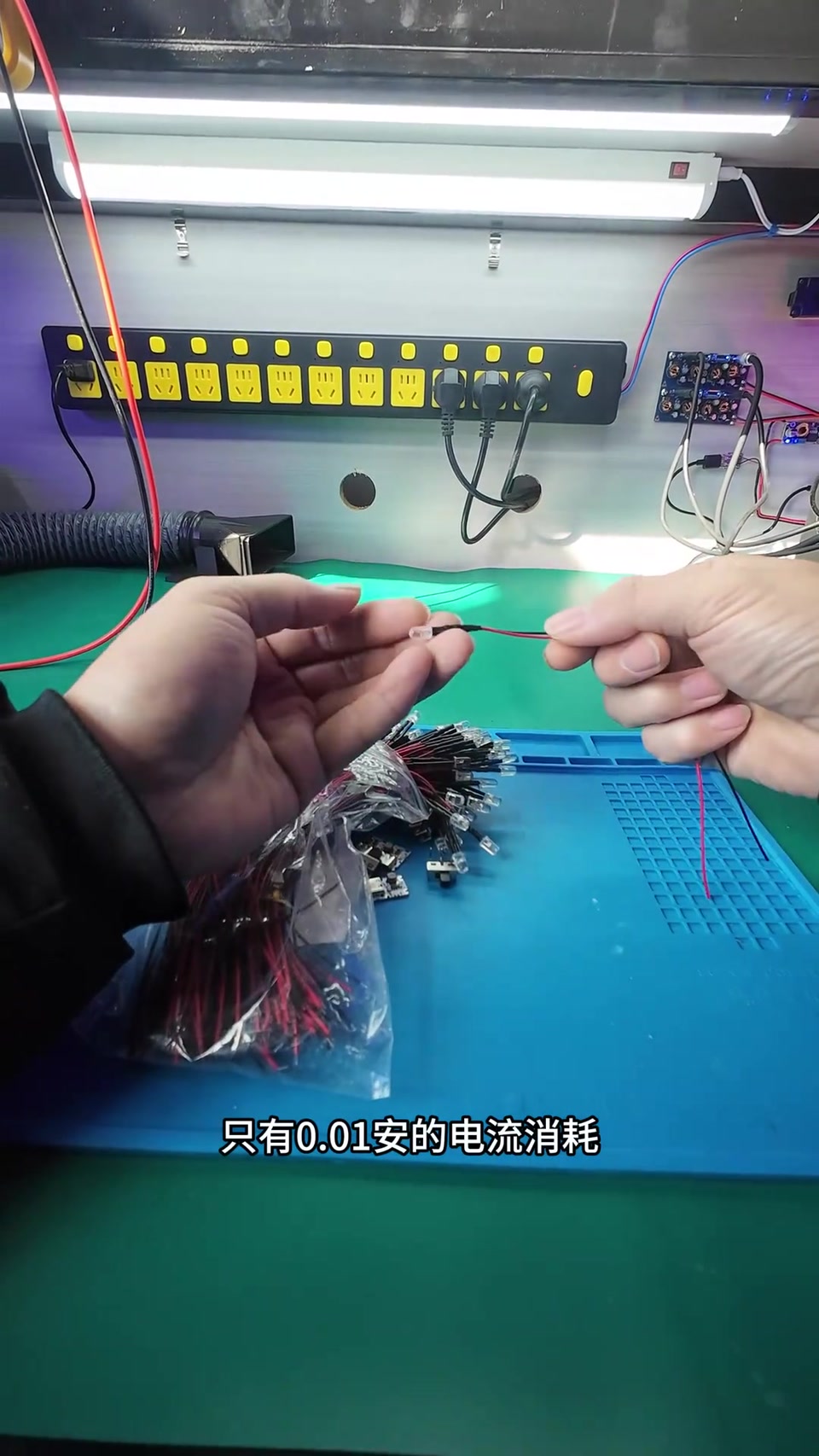

1. 缘起与设计:电池 + 充电管理模块 + 开关 + 0.01A 变色 LED,续航一个月送学生的小礼物,与课堂内容相关;配件:电池、充电管理模块、开关、变色 LED 灯珠;0.01A 电流,2000mAh 18650 可亮一个月;续航强、好玩耐用、可充电、简单便宜。
00:00 – 00:46

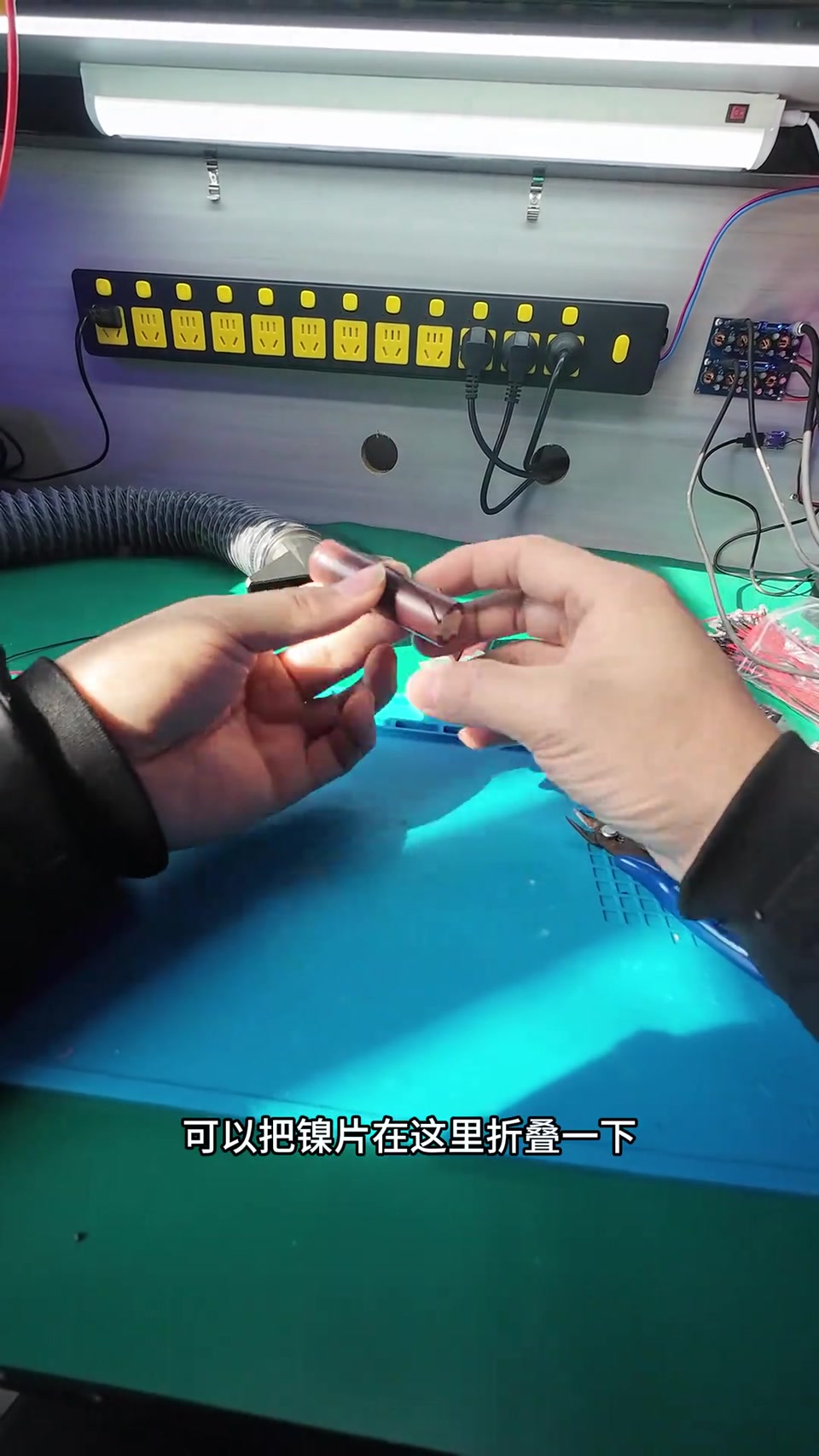

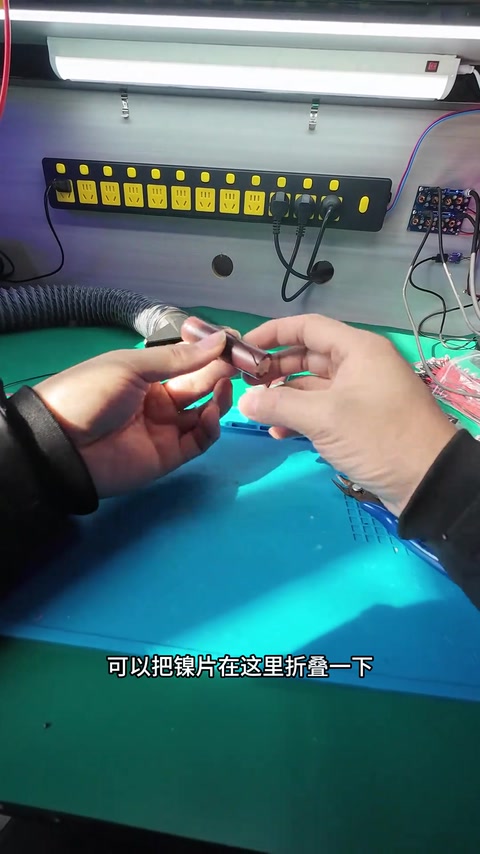

2. 电池焊镍片,折叠贴平,胶带固定电池正负极已焊镍片;为不外凸把镍片折叠;外面胶带固定一圈更稳妥。
00:54 – 01:06

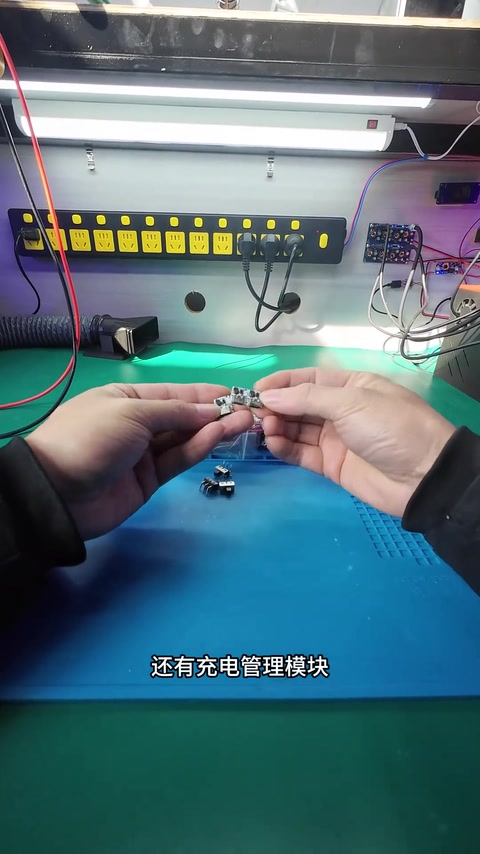

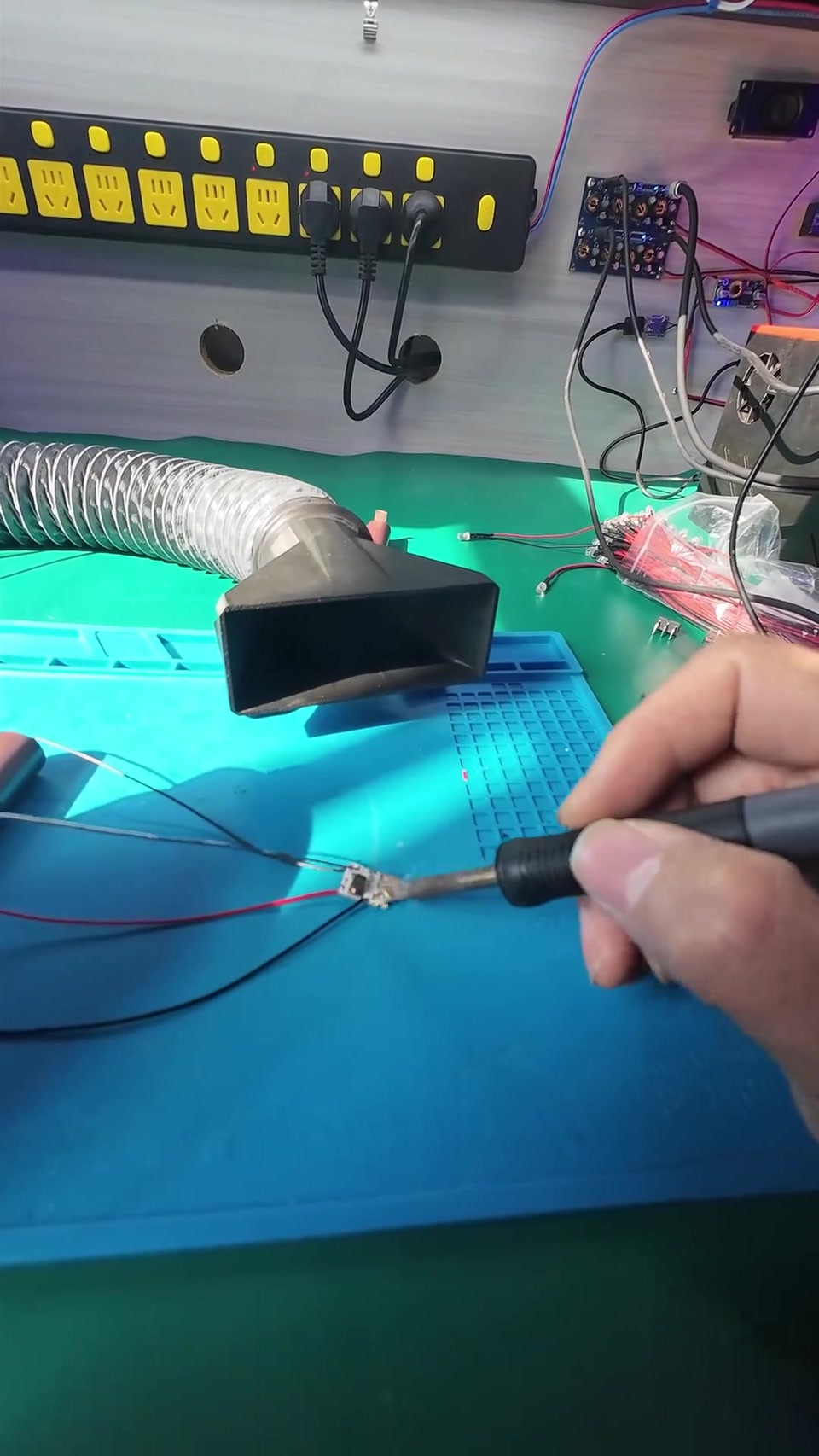

3. 接充电管理模块(Type-C 4.2V 充电);5V 输出接 LED,正极装开关电池正负极接充电管理模块;Type-C 充电,模块给电池 4.2V;模块 5V 输出接正负极线;LED 负极直接接输出线;正极线装开关。
01:13 – 01:45

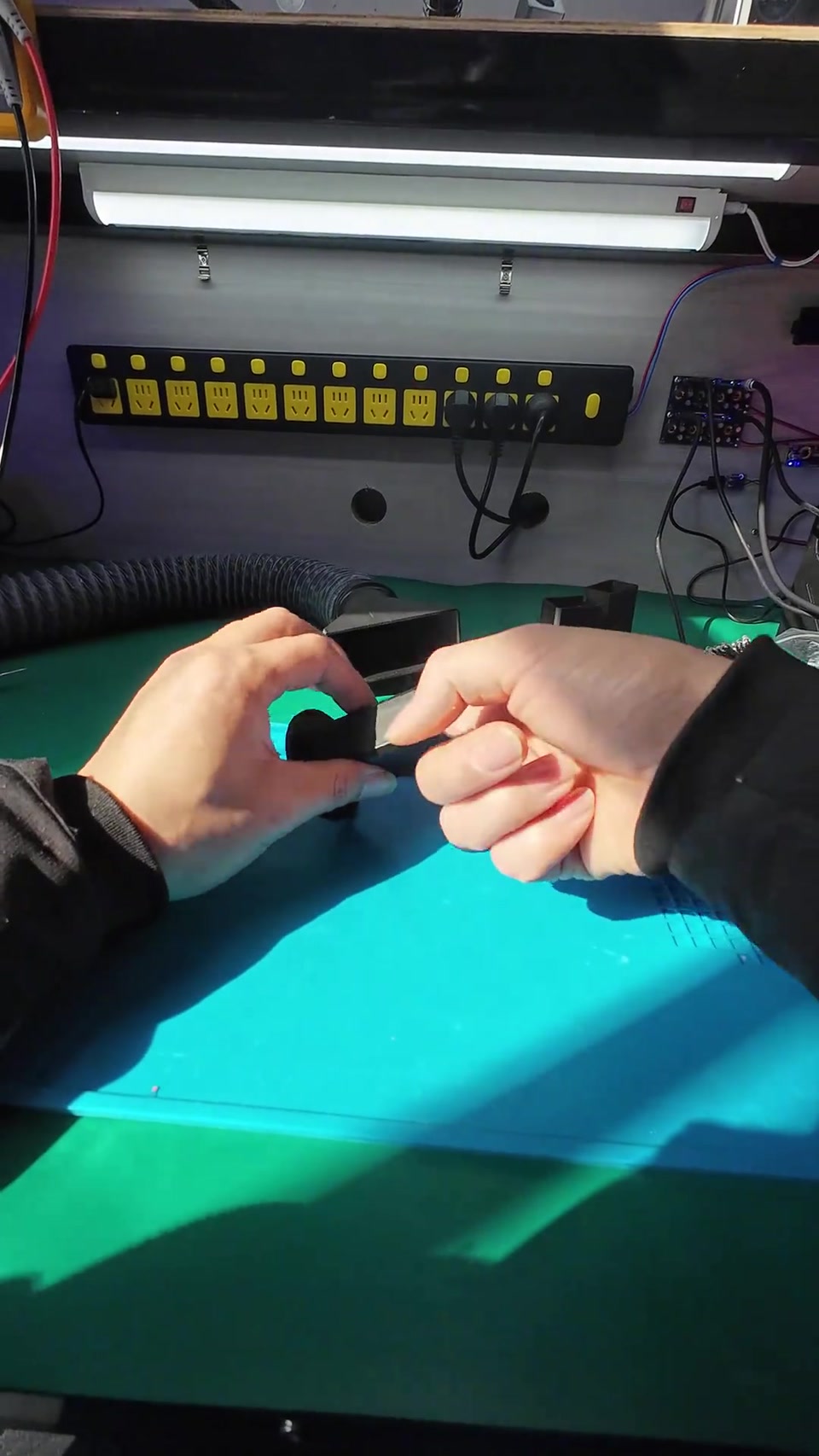

4. 试亮;建模打印外壳三套 4 小时;严丝合缝;做了三个正常点亮亮度不错,当七彩氛围灯可以;散件不好看,建模设计外壳,一版打印三套 4 个多小时;两半合在一起严丝合缝;时间紧做了三个。
01:55 – 02:40
5. 翻山越岭去学校;学生动手点亮第一盏灯;送最优秀同学从村里到学校翻山越岭十八弯;课堂上每位同学亲自动手,小手不熟练但认真,互帮互助完成电路点亮第一盏光控灯;或许未来在星空中绽放;送给最优秀同学;掌声结束最后一堂课。
02:40 – 03:53
物料清单
| 18650 电芯 ×1 | 2000mAh · 电源 |
| 充电管理模块 ×1 | Type-C,4.2V 充,5V 出 · 充电/输出 |
| 变色 LED 灯珠 ×1 | 0.01A · 光源 |
| 开关 ×1 | 开关 |
| 镍片 / 胶带 | 电池引出固定 |
| 点焊机(UK1) ×1 | 焊镍片 |
| 3D 打印外壳 ×3 | 自建模 · 外壳 |
| 正点原子万用表 ×1 | 测量 |
博主经验
- 镍片折叠贴平再胶带固定,避免外凸 00:54
- 低功耗变色 LED(0.01A)配 2000mAh 可亮一个月 00:28
- LED 负极直接接输出,开关放正极 01:35
踩过的坑
- 评论:无独立保护板,给学生用安全性受质疑
- 评论:充电口太靠下不好插;黑色壳不如白色导光
锂电安全提示
- 锂电小夜灯无保护板(仅充电管理模块),评论建议加保护板、引线加粗
原话
成本 · 耗时
| 耗时 | 打印三套 4 个多小时 |
