爬楼机锂电池不耐用重新组装大容量锂电池
博主在视频中给出的设定,时间戳可跳到原片核对;不是官方参数,先在废料上试焊。
作品说明
爬楼机 54.6V 锂电(标 72A 型号、<25A)容量衰减:拆开是 18650 2000mAh 5 并共 10Ah 且用了几年,无价值;按外箱最大尺寸重做 13S8P 亿纬 18650 2500mAh=20Ah:正极青稞纸、一正一负排列、串间环氧板、0.2 镍带焊接、拉力胶带、嘉佰达 13S 30A 同口保护板(排线焊后先量线序防烧板),充放电测试
爬楼机专用锂电,标牌规格型号 72A、工作电压 39–54.6V、工作电流 <25A、充电 54.6V、禁止室内充电;72A 不知是容量还是型号,看起来没那么大;老铁说容量衰减用不多会就没电。拆出电芯:18650 单节 2000mAh,5 并整体才 10Ah,容量不够,且用了几年衰减严重,完全没价值。按外箱能装下的最大尺寸重做:全新亿纬 18650 2500mAh,正极全部贴青稞纸绝缘;按外箱最大可用尺寸排列,13 串 8 并,整体 20Ah;一正一负排列,每串之间加环氧板绝缘;0.2 厚镍带焊接,把单独电芯并联串联成整体;焊好用拉力胶带缠成整体避免松动;装保护板(嘉佰达 13 串 30A 同口),按电池类型、串数、电流选;排线焊好后要量线序以免焊错烧毁保护板;焊正负极导线;充放电测试没问题就完成。评论:做这个需要电工证?这是放电过板正不过?;求做、要电话、价格。
做了什么 · 结果
| 目标 | 爬楼机电池重做为 54.6V 20Ah |
| 对象 | 13S8P 亿纬 18650 2500mAh + 嘉佰达 13S 30A 保护板 |
| 结果 | 组装完成,待充放电测试 · 视频未展示验证 |
制作步骤5 步 · 点图跳到原片

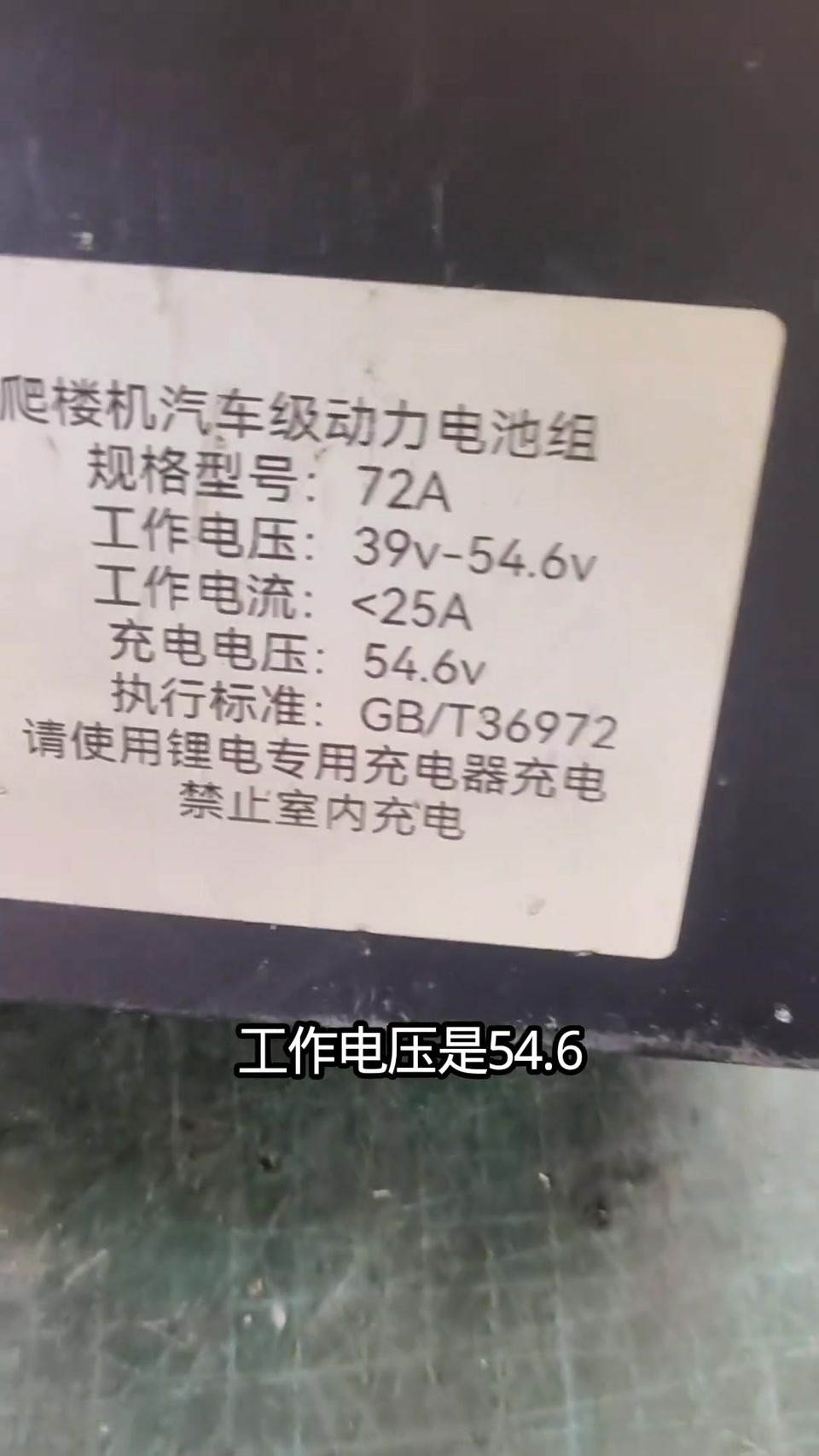

1. 标牌:72A/39–54.6V/<25A;容量衰减爬楼机锂电标牌规格 72A、工作电压 39–54.6V、电流 <25A、充电 54.6V、禁室内充电;72A 不像容量;老铁说容量衰减。
00:01 – 00:29

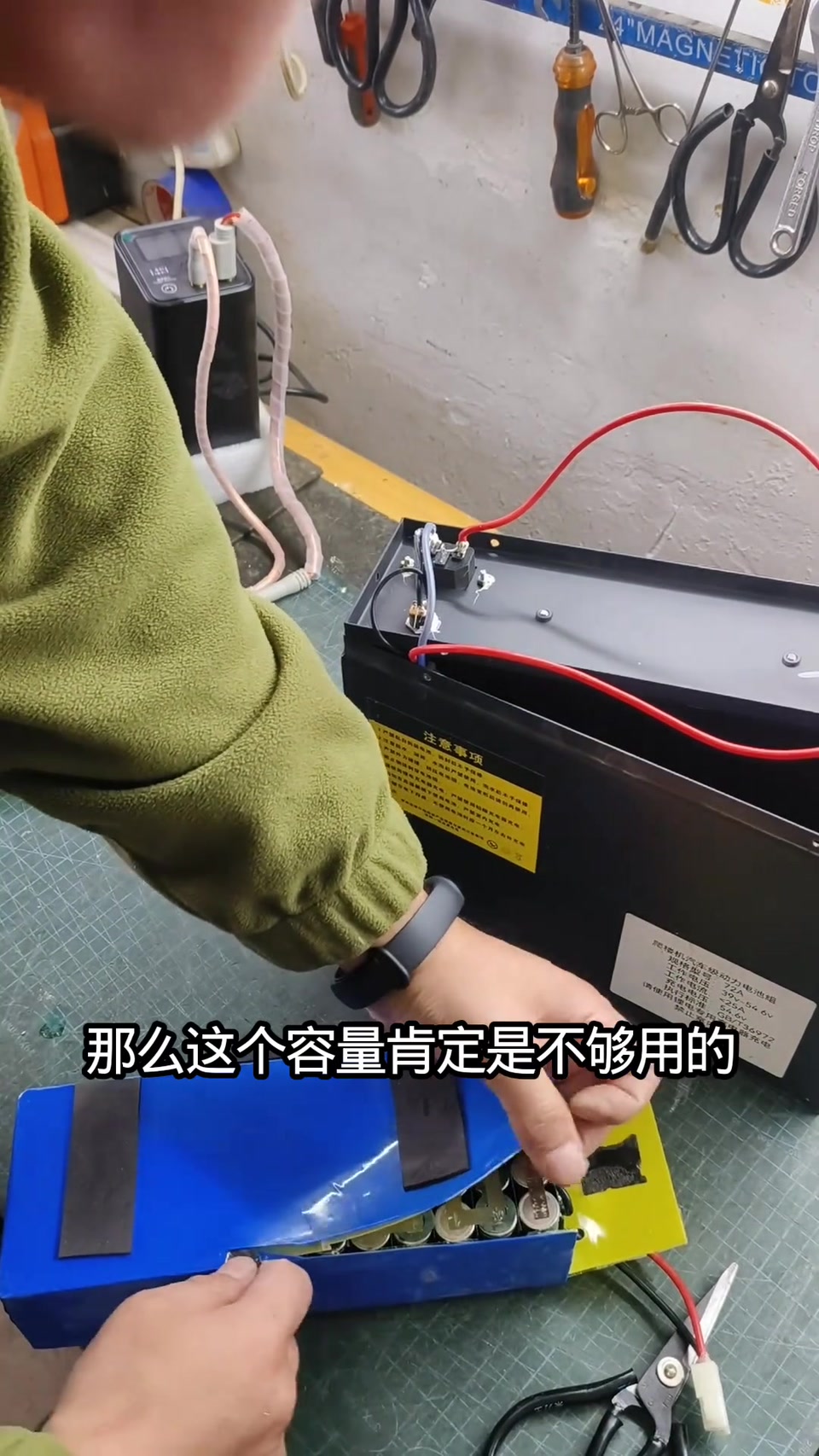

2. 原电芯 18650 2000mAh 5P=10Ah,几年衰减,无价值18650 单节 2000mAh,5 并整体 10Ah 不够用;用了几年衰减严重,完全没价值;按外箱最大尺寸重做。
00:29 – 00:55

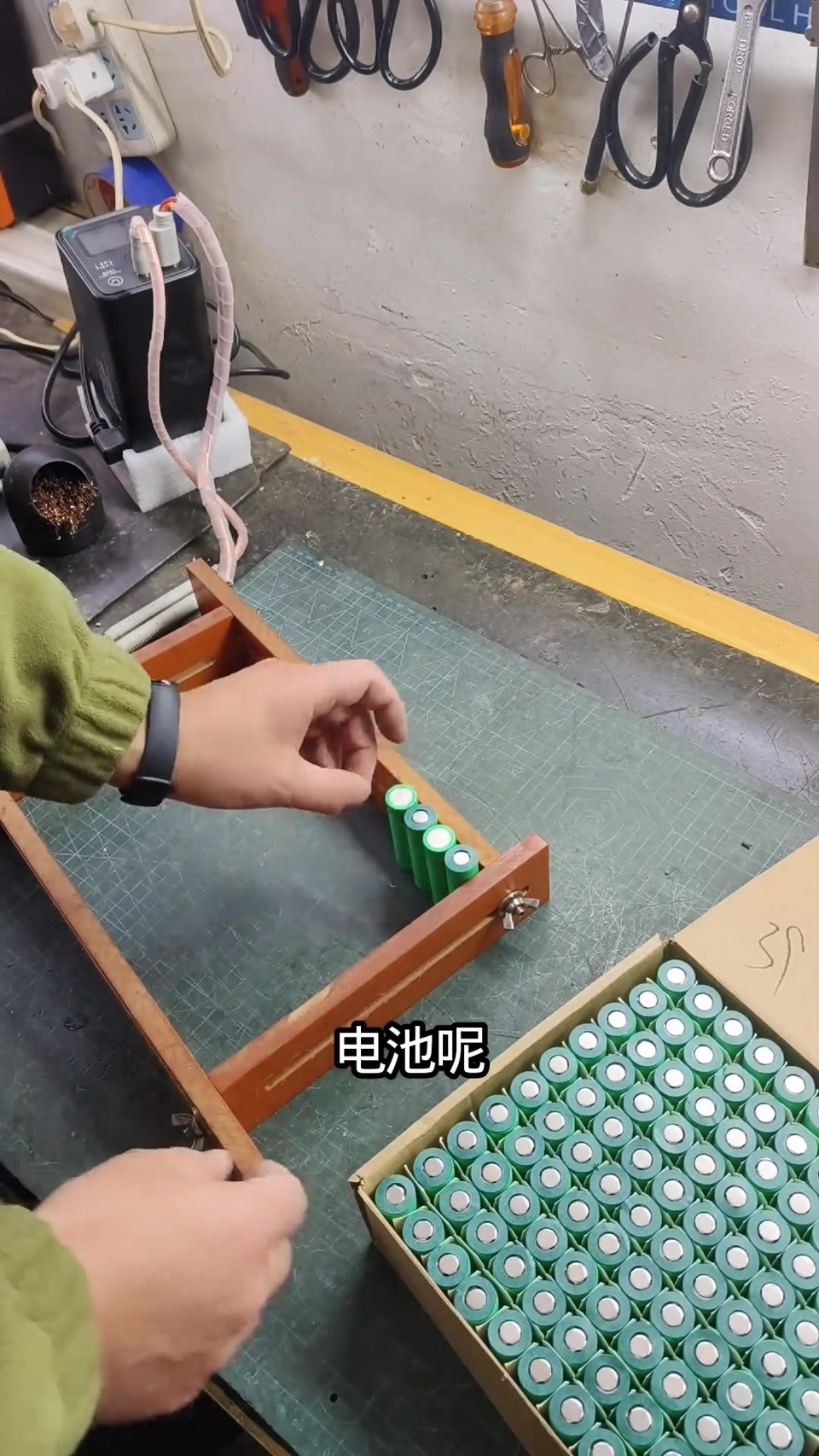

3. 亿纬 2500mAh 13S8P=20Ah;青稞纸;一正一负;串间环氧板全新亿纬 18650 2500mAh;正极贴青稞纸;按外箱最大尺寸排列 13 串 8 并 20Ah;一正一负排列;每串间环氧板绝缘。
00:55 – 01:36

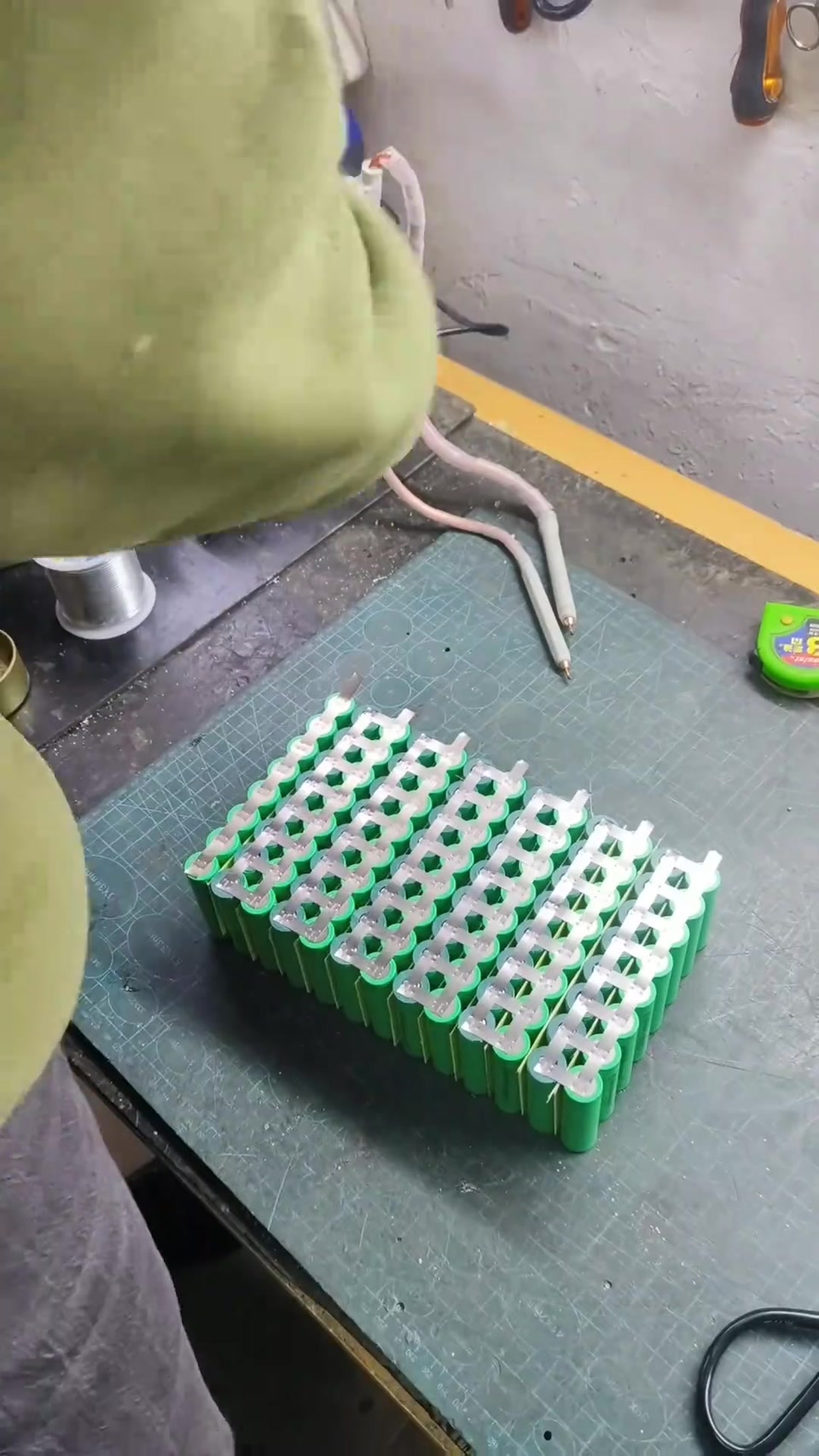

4. 0.2 镍带焊接;拉力胶带缠整体0.2 厚镍带焊接,单独电芯并联串联成整体;拉力胶带缠成整体避免松动。
01:36 – 01:59

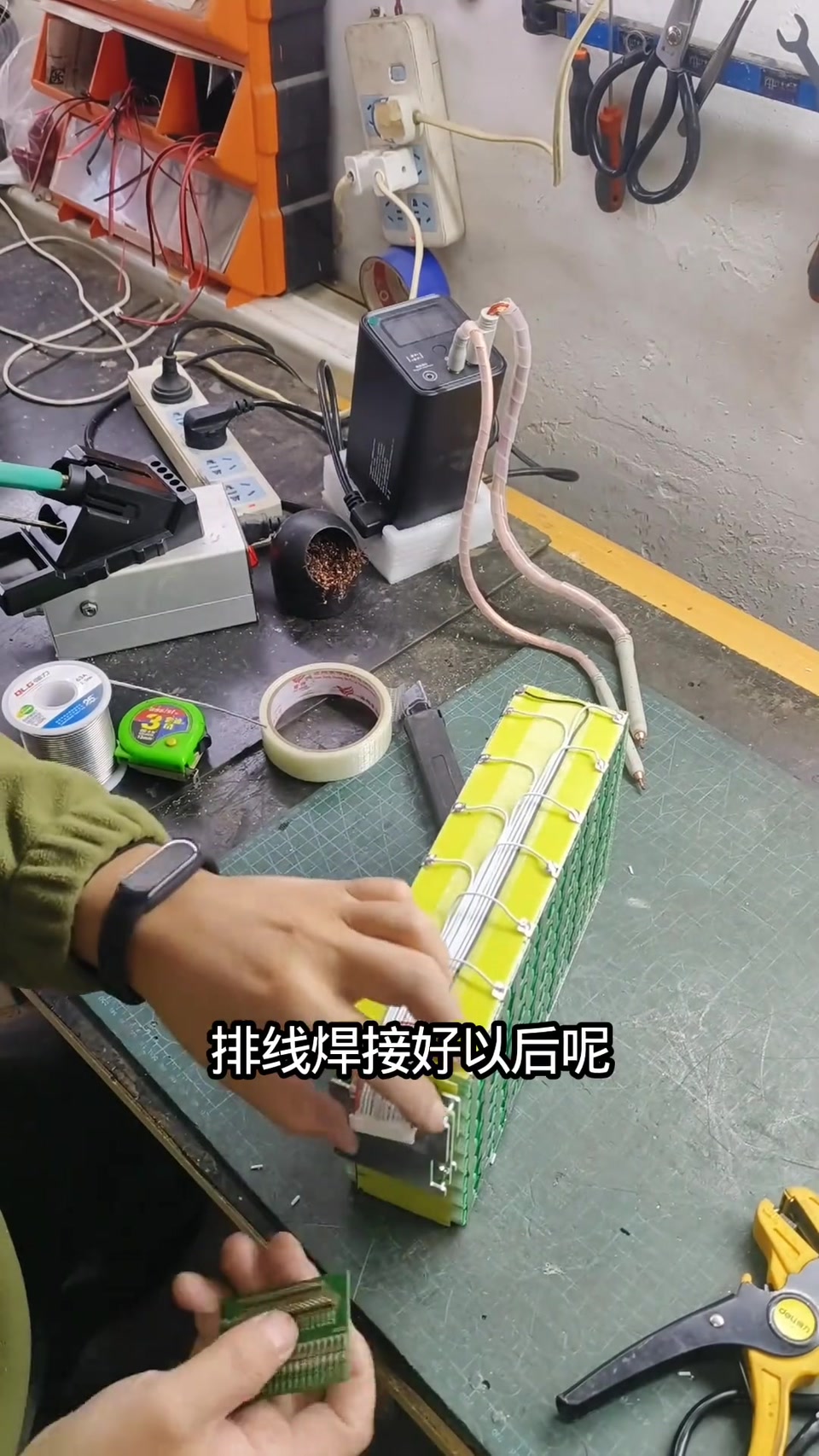

5. 嘉佰达 13S 30A 同口保护板;量线序防烧板;充放电测试装保护板,按类型串数电流选(嘉佰达 13 串 30A 同口);排线焊好后测线序以免焊错烧板;焊正负极导线;充放电测试没问题完成。
01:47 – 02:25
物料清单
| 爬楼机原电池 ×1 | 54.6V,18650 2000mAh 5P · 被替换 |
| 亿纬 18650 ×104 | 2500mAh · 13S8P |
| 青稞纸 / 环氧板 | 绝缘 |
| 镍带 0.2 | 焊接 |
| 点焊机(UF20B) ×1 | 焊接 |
| 拉力胶带 | 固定 |
| 嘉佰达 13S 30A 保护板 ×1 | 同口 · 保护 |
博主经验
- 按外箱最大可用尺寸排列以做到最大容量 00:50
- 保护板按类型/串数/电流选;排线焊后先量线序,防焊错烧板 02:00
- 串间环氧板 + 拉力胶带无支架固定 01:23
踩过的坑
- 原厂配 2000mAh 低容电芯,标牌 72A 易误导 00:15
锂电安全提示
- 排线接错会烧毁保护板 02:00
- 标牌:禁止室内充电,用锂电专用充电器 00:01
