La batería de litio del subeescaleras no dura: la rehacemos con más capacidad

Batería de litio de 54.6V de subeescaleras (la placa dice modelo 72A, <25A) con la capacidad degradada: al abrirla hay 18650 de 2000mAh en 5P, solo 10Ah y con años de uso, no vale nada; se rehace al tamaño máximo de la caja exterior como 13S8P con EVE 18650 2500mAh = 20Ah: papel aislante en el positivo, disposición alternando positivo y negativo, placa epoxi entre grupos en serie, soldadura con tira de níquel de 0.2, cinta de refuerzo, BMS JBD 13S 30A de puerto común (tras soldar los cables de balanceo, medir el orden para no quemar la placa), prueba de carga/descarga

Batería de litio específica de subeescaleras; la placa indica modelo 72A, voltaje de trabajo 39–54.6V, corriente de trabajo <25A, carga 54.6V y prohibido cargar en interiores; no se sabe si 72A es la capacidad o el modelo, pero no parece tan grande; el dueño dice que la capacidad ha bajado y se descarga enseguida. Celdas extraídas: 18650 de 2000mAh cada una, 5 en paralelo, solo 10Ah en total; capacidad insuficiente y, tras varios años de uso, muy degradadas: no valen nada. Se rehace al tamaño máximo que admite la caja exterior: EVE 18650 2500mAh nuevas, papel aislante (fish paper) en todos los positivos; se colocan según el tamaño útil máximo de la caja, 13 en serie y 8 en paralelo, 20Ah en total; alternando positivo y negativo, con placa epoxi entre cada grupo en serie para aislar; se suelda con tira de níquel de 0.2 de grosor, uniendo las celdas sueltas en paralelo y en serie en un solo bloque; una vez soldado, se envuelve con cinta de refuerzo para que no se afloje; se monta el BMS (JBD 13 en serie 30A de puerto común), elegido según el tipo de celda, el número en serie y la corriente; tras soldar los cables de balanceo hay que medir el orden para que un error no queme el BMS; se sueldan los cables positivo y negativo; prueba de carga/descarga y, si todo va bien, terminado. Comentarios: ¿hace falta título de electricista para esto?, ¿esto es descarga por la placa y la carga no?; piden encargos, teléfono y precio.

Resultado

Pasos5 pasos · toca un fotograma para saltar

1.

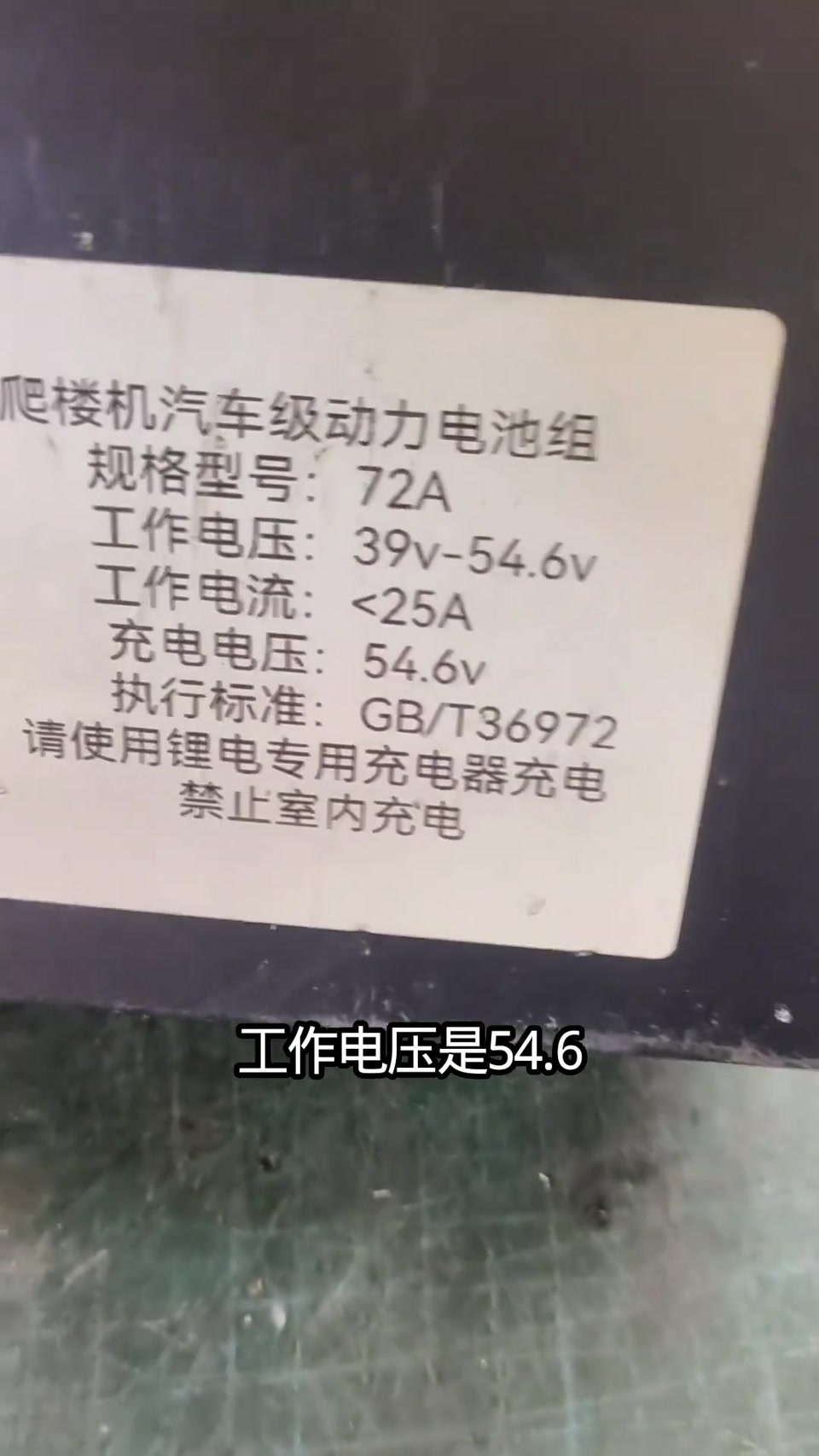

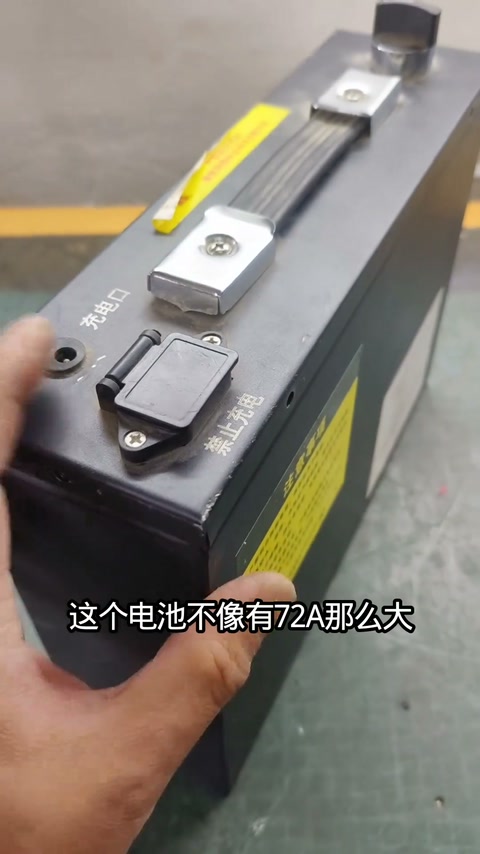

   1. Placa: 72A / 39–54.6V / <25A; capacidad degradada

   La placa de la batería de litio del subeescaleras indica 72A, voltaje de trabajo 39–54.6V, corriente <25A, carga 54.6V y prohibido cargar en interiores; 72A no parece la capacidad; el dueño dice que la capacidad ha bajado.

   00:01 – 00:29
2.

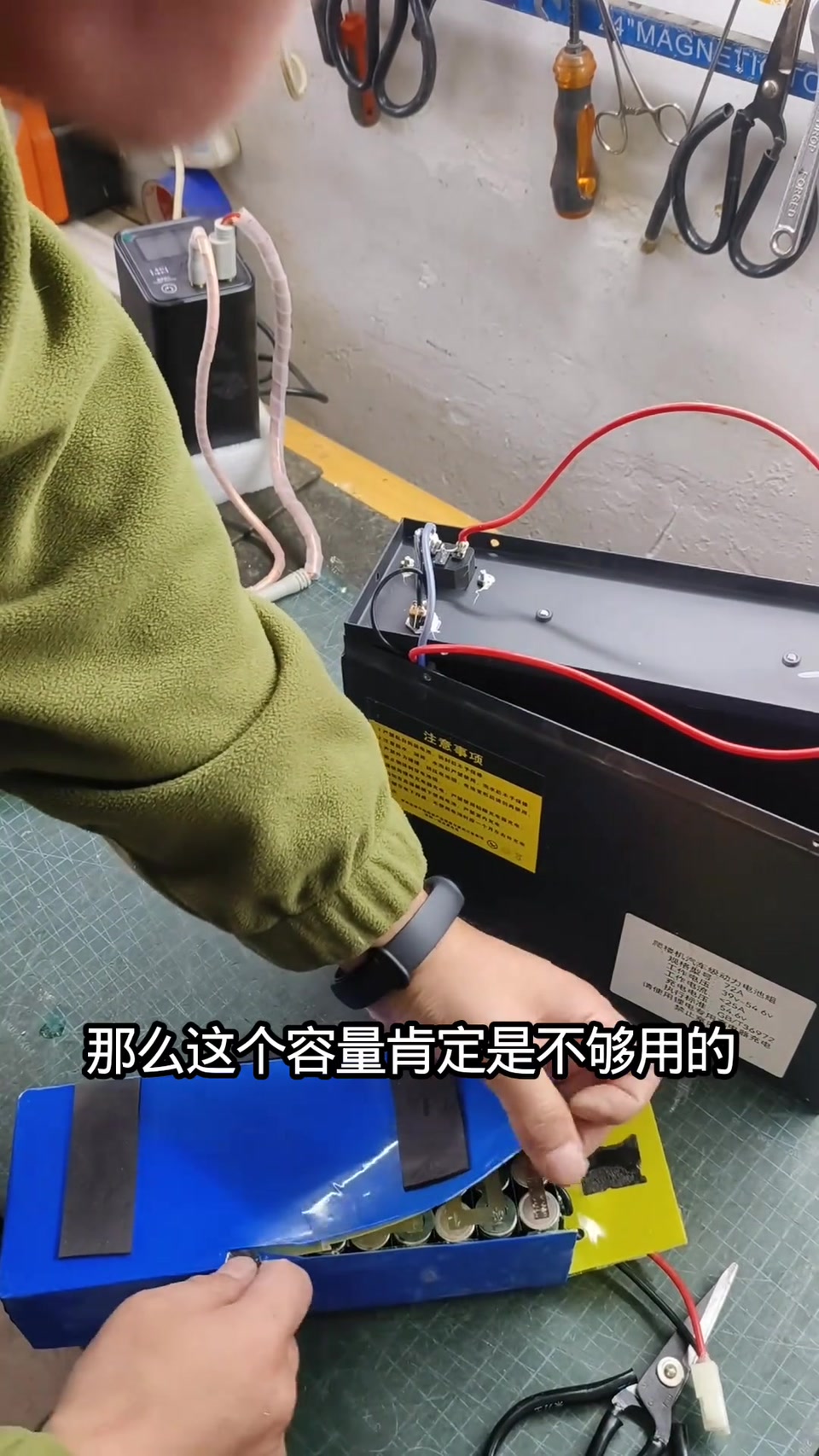

   2. Celdas originales 18650 2000mAh 5P = 10Ah, años de degradación, no valen nada

   18650 de 2000mAh cada una, 5 en paralelo, 10Ah en total, no alcanza; años de uso, muy degradadas, no valen nada; se rehace al tamaño máximo de la caja exterior.

   00:29 – 00:55
3.

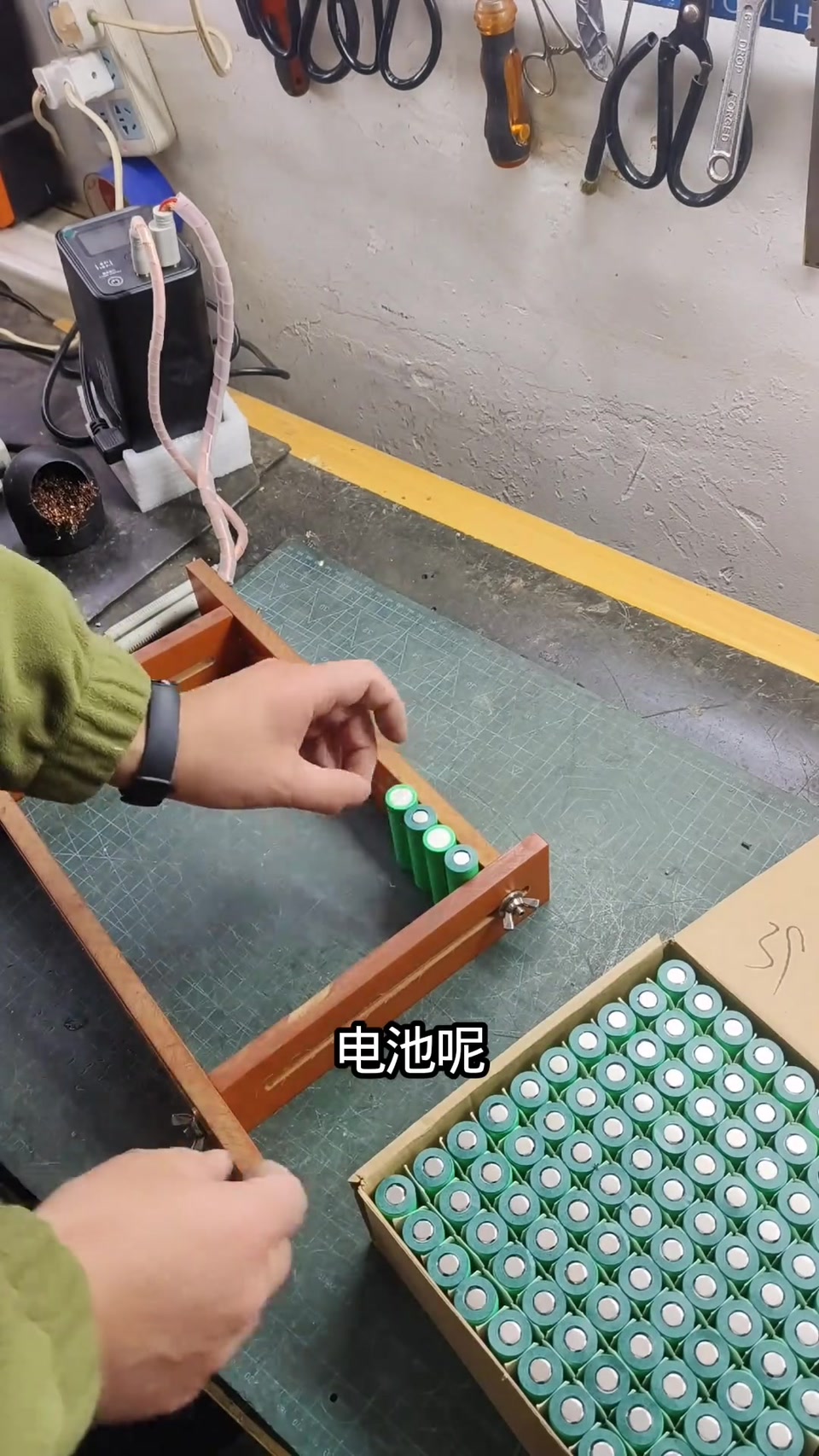

   3. EVE 2500mAh 13S8P = 20Ah; papel aislante; alternando positivo y negativo; placa epoxi entre grupos

   EVE 18650 2500mAh nuevas; papel aislante en el positivo; colocadas según el tamaño máximo de la caja, 13 en serie y 8 en paralelo, 20Ah; alternando positivo y negativo; placa epoxi entre cada grupo en serie para aislar.

   00:55 – 01:36
4.

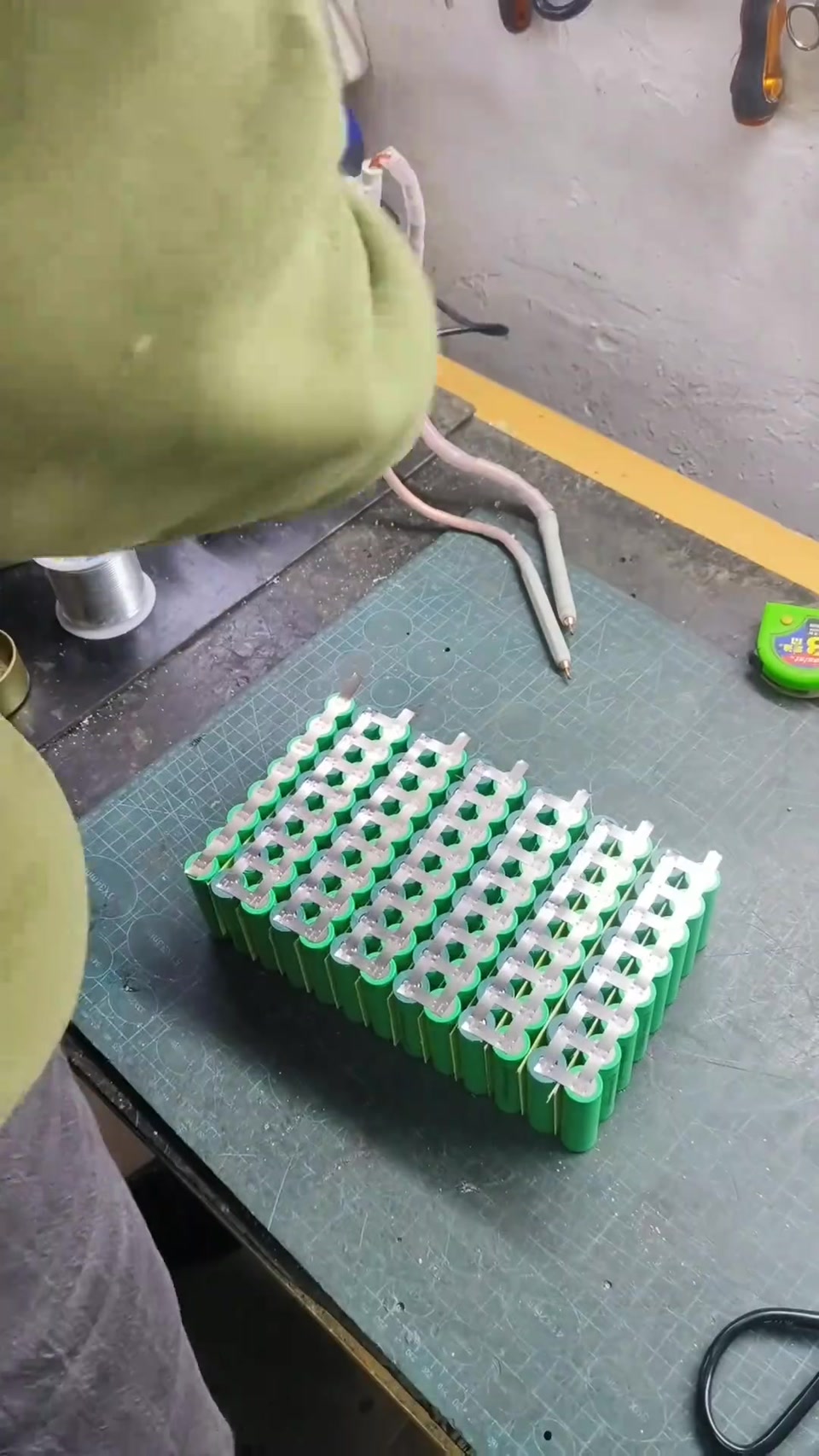

   4. Soldar con tira de níquel de 0.2; envolver el bloque con cinta de refuerzo

   Se suelda con tira de níquel de 0.2 de grosor, uniendo las celdas sueltas en paralelo y en serie en un solo bloque; se envuelve con cinta de refuerzo para que no se afloje.

   01:36 – 01:59
5.

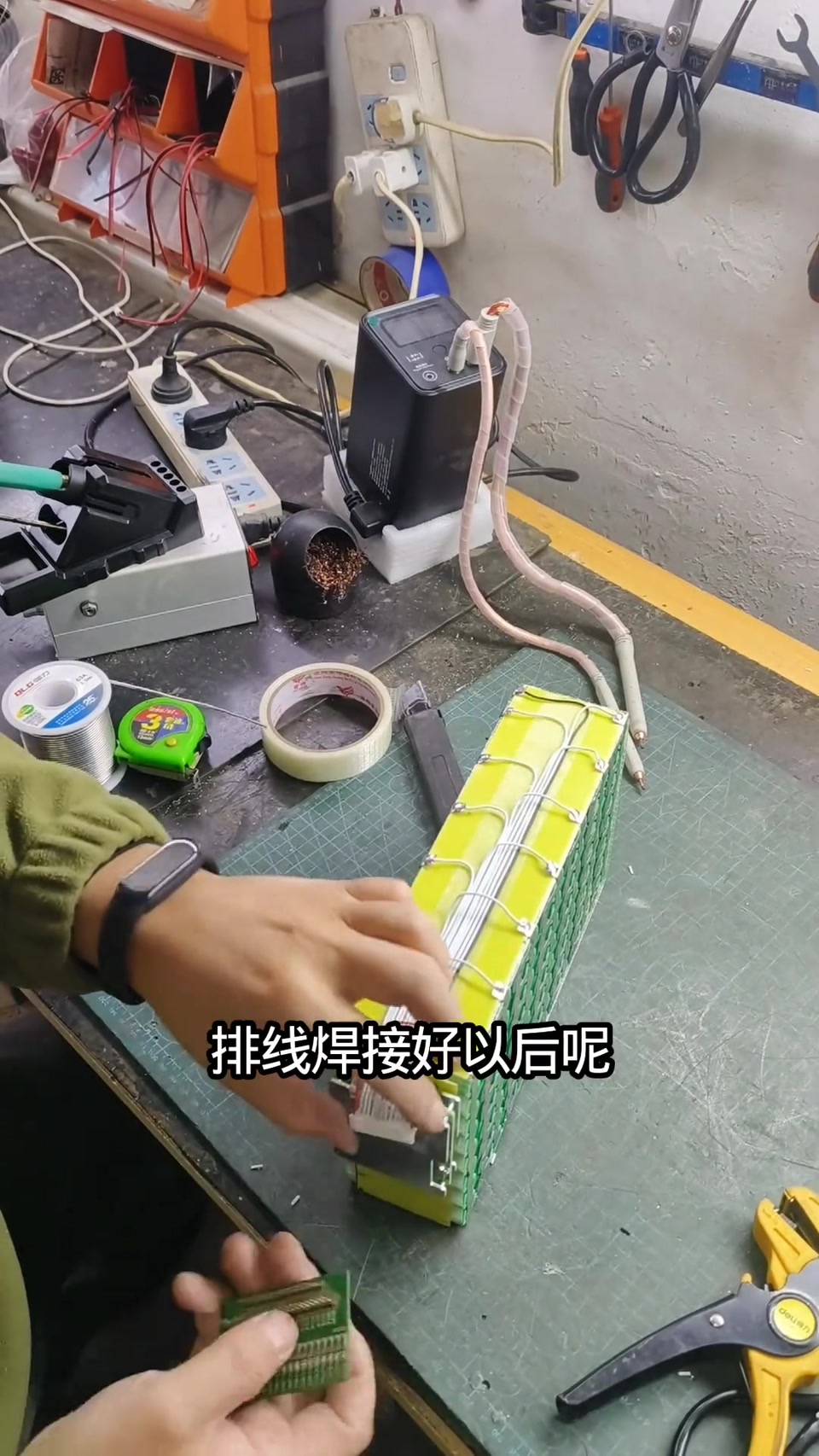

   5. BMS JBD 13S 30A de puerto común; medir el orden de los cables para no quemar la placa; prueba de carga/descarga

   Se monta el BMS, elegido según tipo, número en serie y corriente (JBD 13 en serie 30A de puerto común); tras soldar los cables de balanceo, se comprueba el orden para que un error no queme la placa; se sueldan los cables positivo y negativo; prueba de carga/descarga y, si todo va bien, terminado.

   01:47 – 02:25

Lista de materiales

Consejos del creador

• Coloque las celdas según el tamaño útil máximo de la caja exterior para sacar la máxima capacidad 00:50
• Elija el BMS por tipo / número en serie / corriente; tras soldar los cables de balanceo, mida primero su orden para que un error no queme la placa 02:00
• Placa epoxi entre grupos en serie + cinta de refuerzo: se fija sin soportes 01:23

Errores comunes

• De fábrica lleva celdas de baja capacidad de 2000mAh; el 72A de la placa induce a error 00:15

Seguridad con litio

• Si los cables de balanceo se conectan mal, se quema el BMS 02:00
• Placa: prohibido cargar en interiores; use un cargador específico para litio 00:01
