用78节18650电芯制作48伏代驾车锂电池

按客户旧壳尺寸,用 78 节亿纬 2.5Ah 18650 做 13 串 6 并 48V 15Ah 代驾车电池

客户寄来一只电芯已报废的 48V 代驾车电池外壳,博主量壳内尺寸(130×370),算出能放 13 串 6 并,选亿纬 2.5Ah 18650,共 78 节,容量 48V 15Ah。电芯按一正一负交替排入支架(横向并联、竖向串联),用 0.2mm 镀镍钢带点焊成整体并两面都焊,总正负单独引出;缠拉力胶带加固后装保护板,排线按串序焊到每一串,接好输入输出线,最后做充放电测试(画面读数 49.14V / 6.50A)后交付。

做了什么 · 结果

制作步骤9 步 · 点图跳到原片

1.

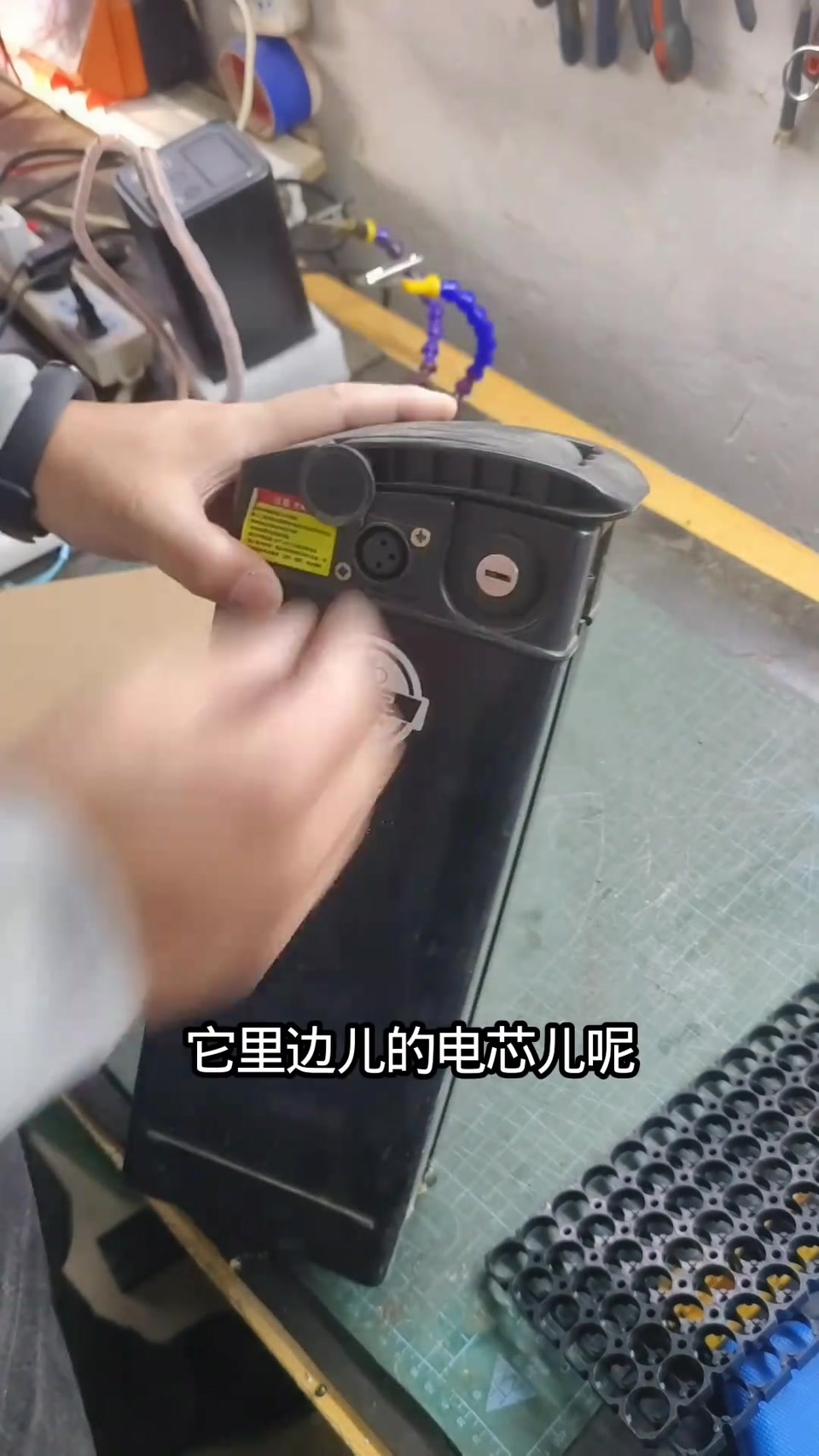

   1. 拿到空壳,确认电芯报废

   客户寄来的 48V 代驾车电池只是一个外壳,里面电芯已报废;要求按壳内最大尺寸重做一组。

   00:01 – 00:19
2.

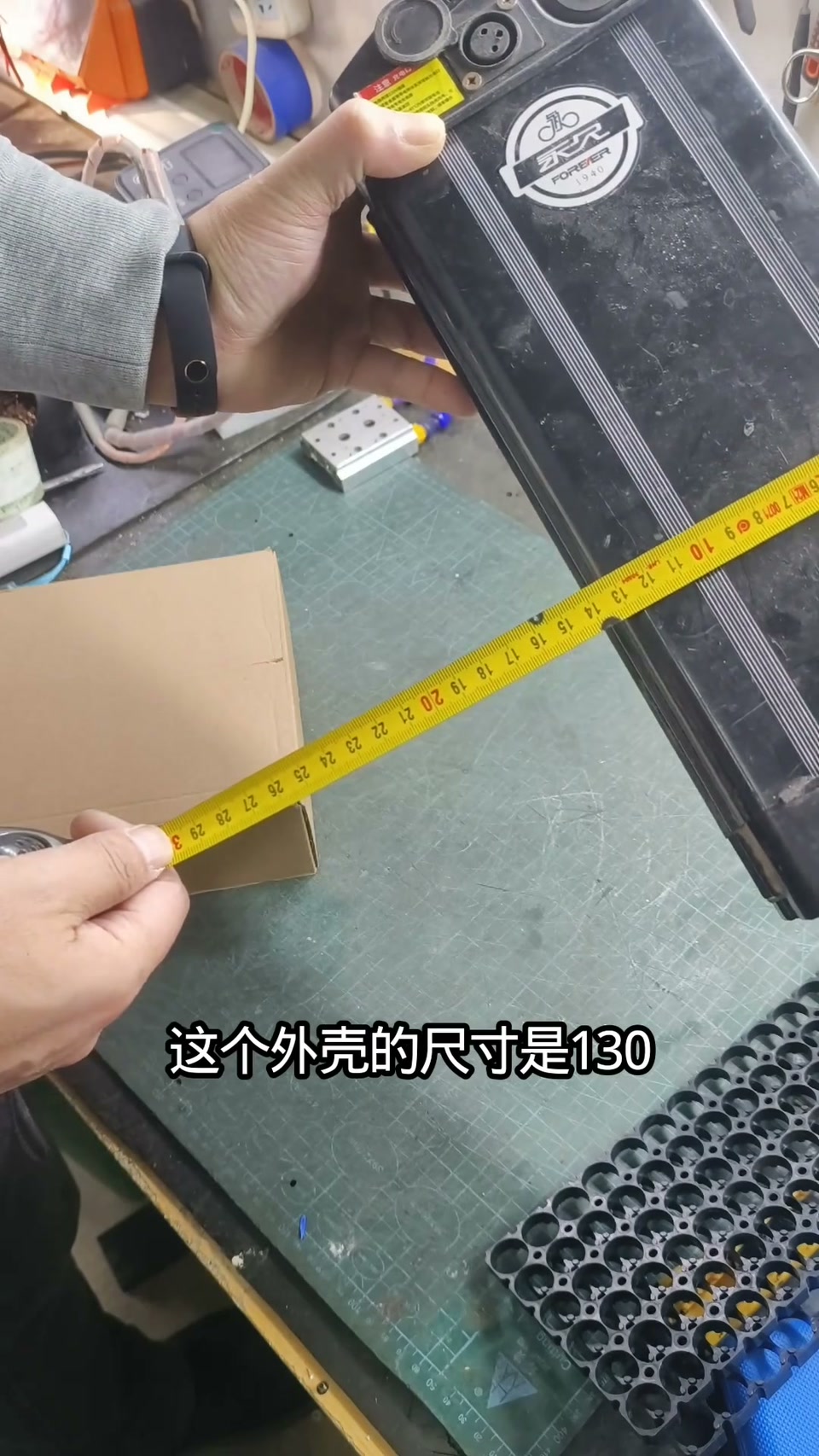

   2. 量尺寸,定 13 串 6 并

   量得外壳尺寸 130×370,按尺寸算出可放 13 串 6 并,容量做到 48V 15Ah。

   00:20 – 00:34
3.

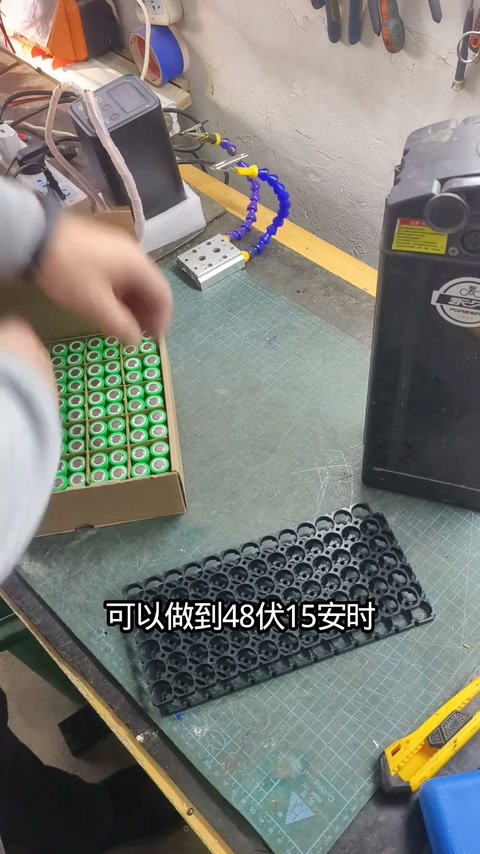

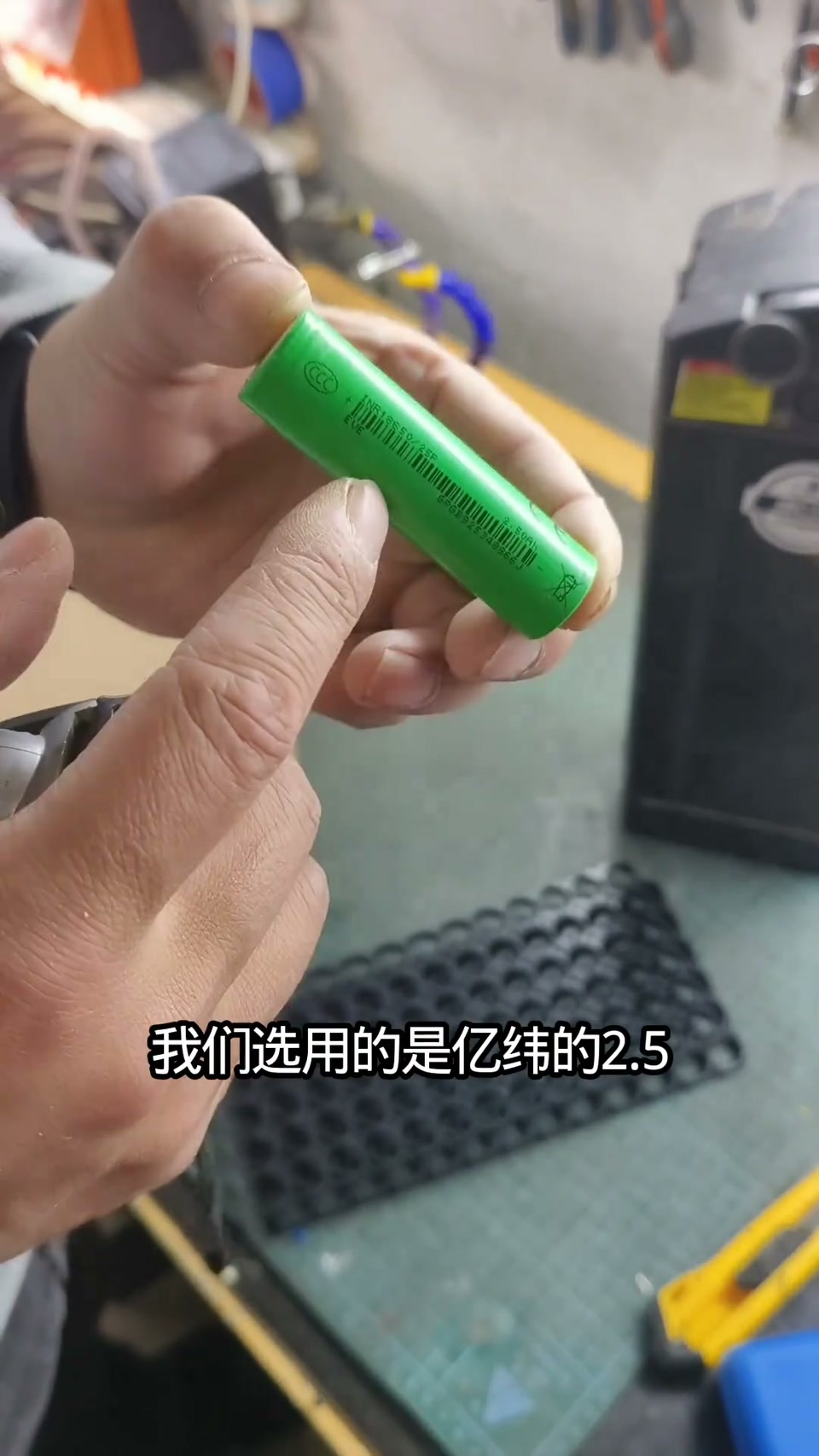

   3. 选电芯:亿纬 2.5Ah 18650

   单节 2.5Ah,6 并即 2.5×6=15Ah。

   00:35 – 00:47
4.

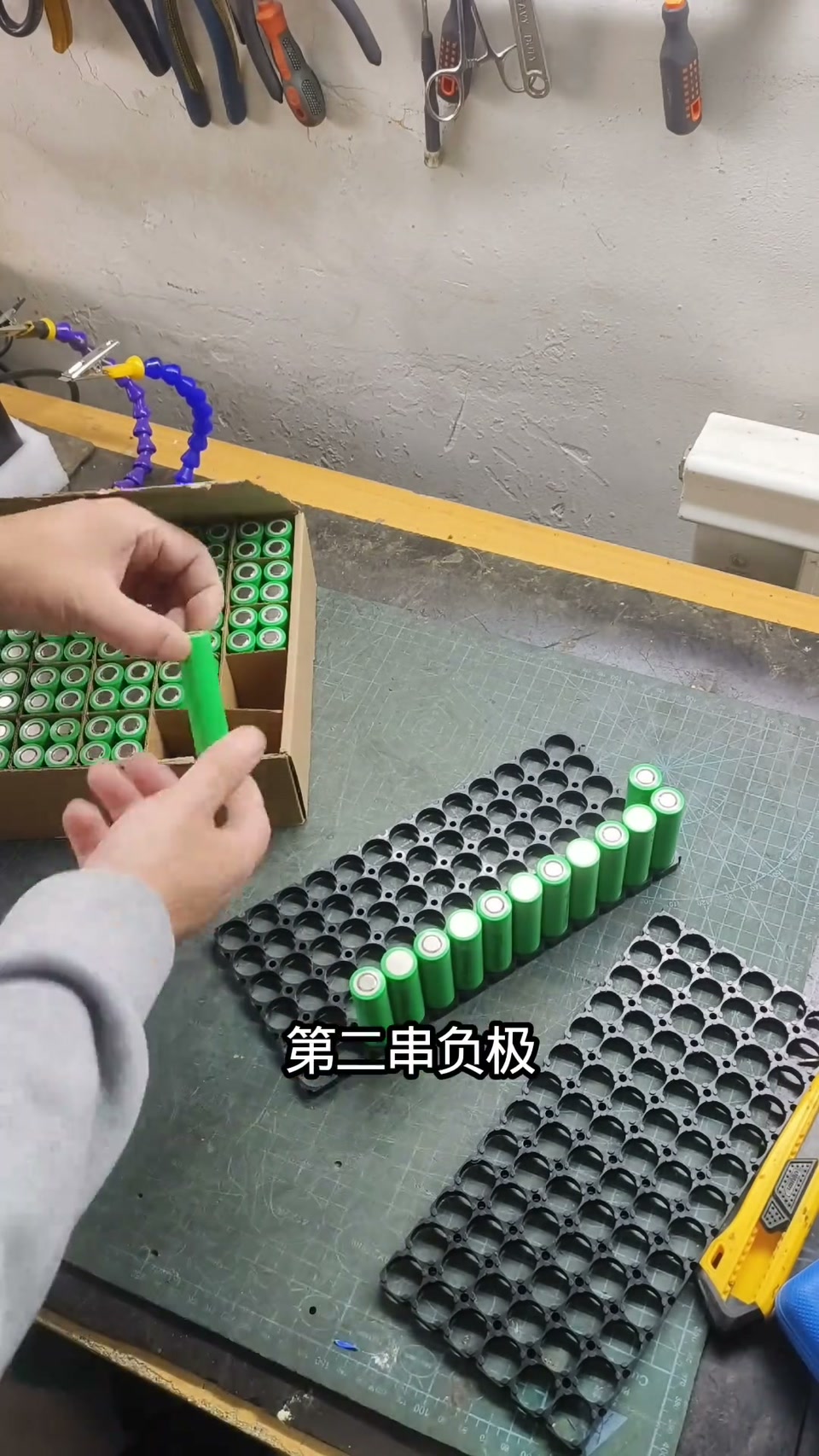

   4. 一正一负排入支架

   第一串正极朝上、第二串负极朝上,交替排满 13 串;横向是并联(加容量),竖向是串联(加电压);共用 78 节。

   00:48 – 01:23
5.

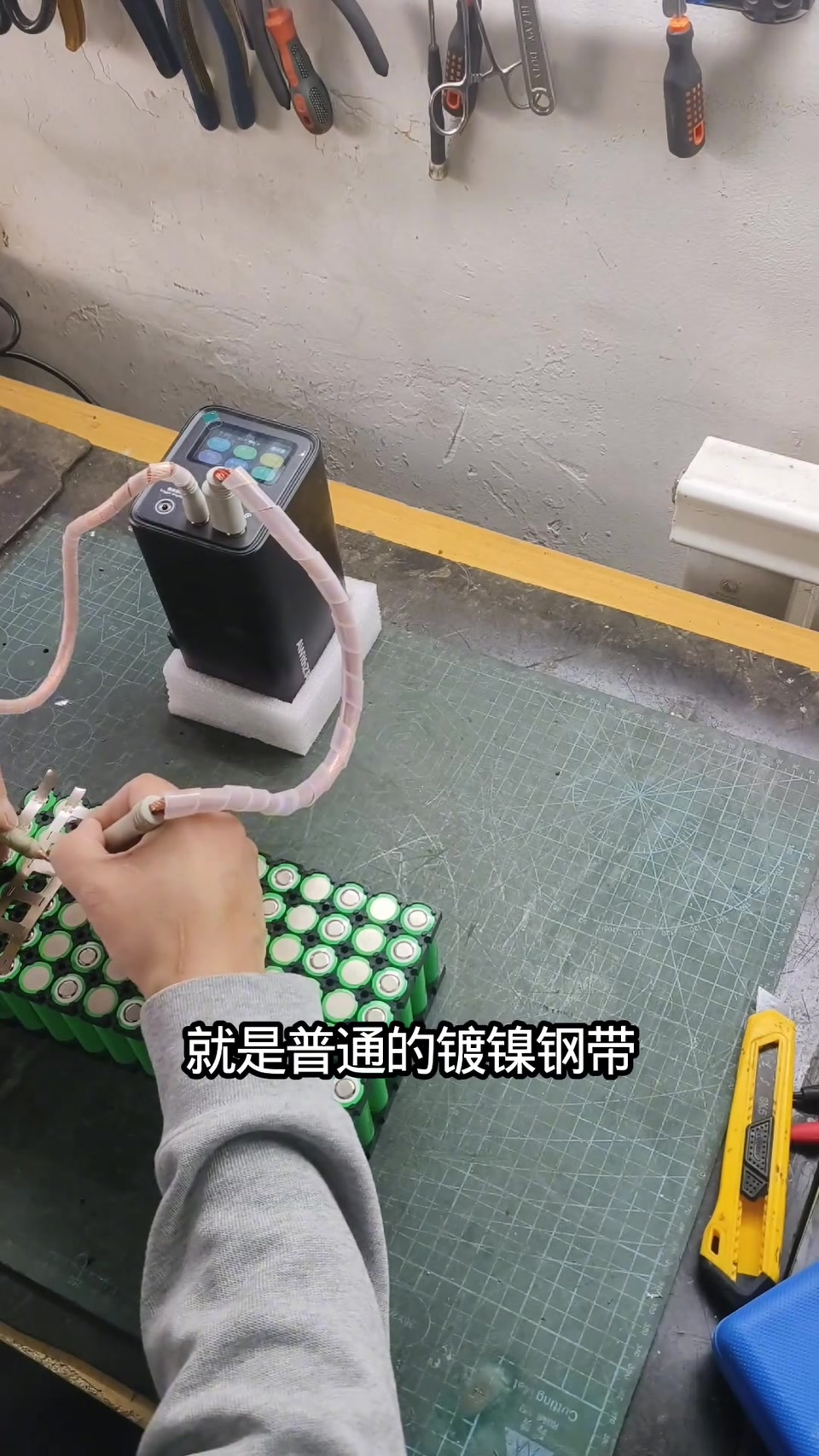

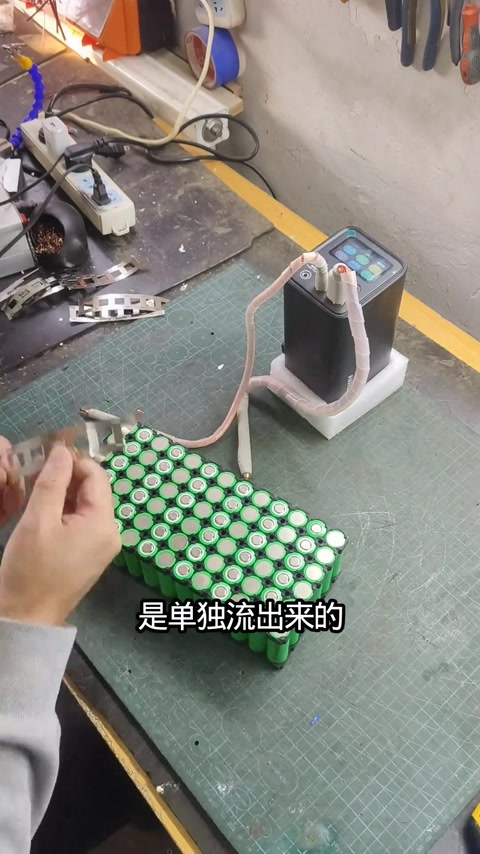

   5. 0.2 镀镍钢带点焊成整体

   用普通镀镍钢带(厚 0.2)把所有电芯焊成一个整体,每个焊点都要确认牢固,否则颠簸中会脱焊;一面焊完另一面照样焊;总正、总负单独引出。

   01:29 – 02:03
6.

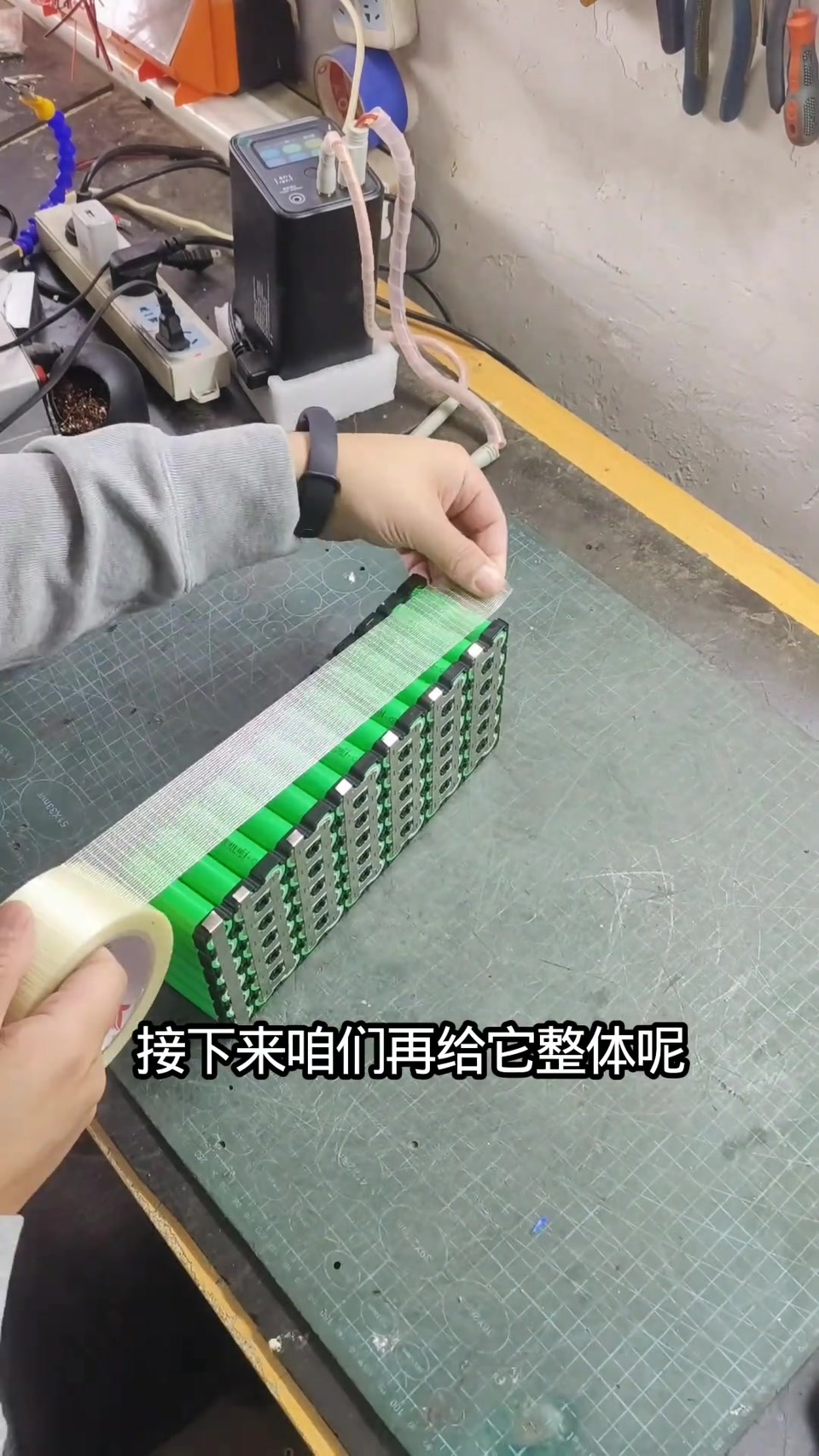

   6. 缠拉力胶带加固

   焊好后整体缠拉力胶带,让电池组有更好的强度。

   02:06 – 02:17
7.

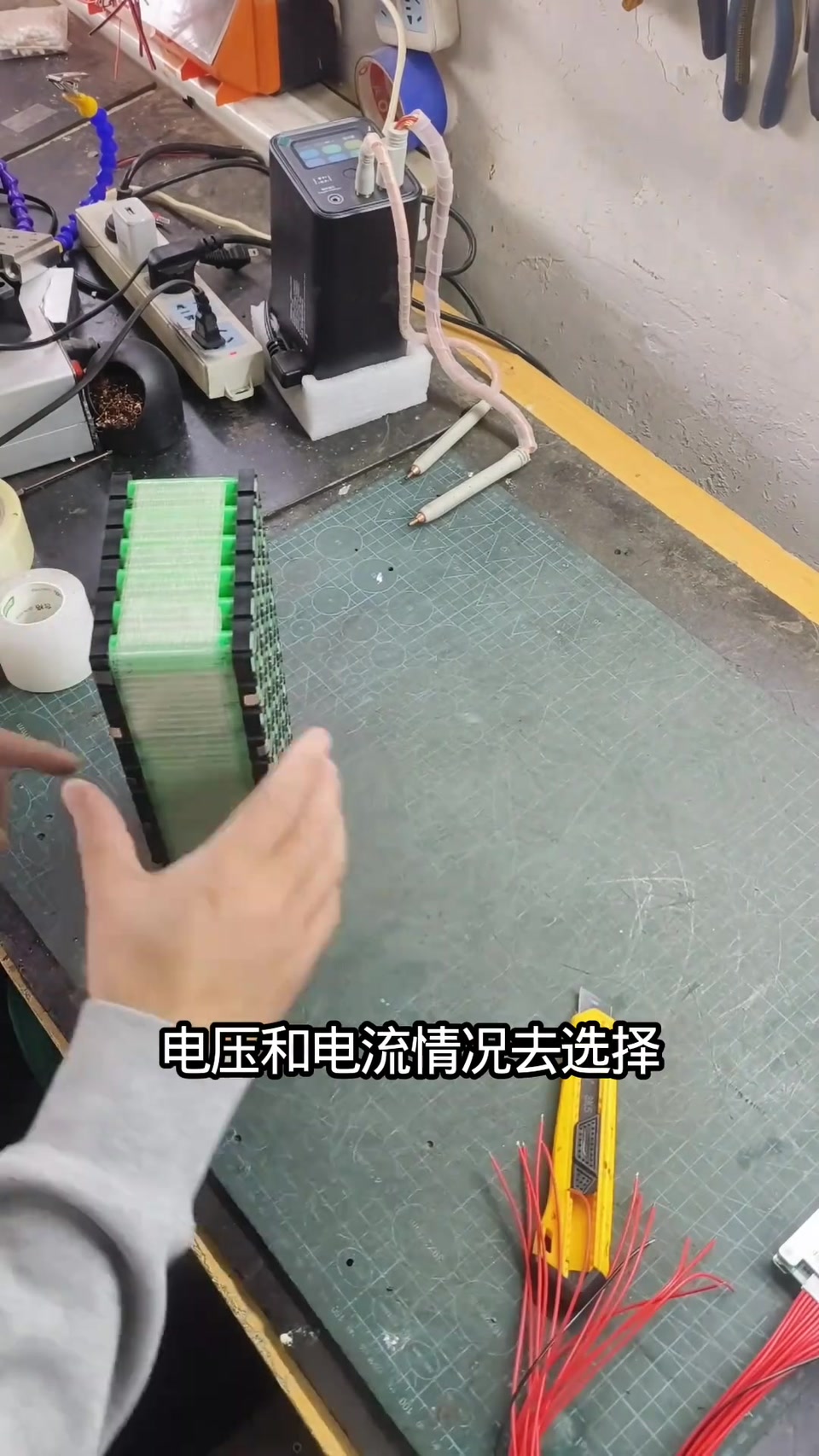

   7. 装保护板,排线按串序焊

   保护板按电池的型号、电压、电流选;先整理排线,再按顺序焊到每一串上,用于充放电时采集每串电压;排线一定不能接错,接错保护板用不了。

   02:18 – 02:48
8.

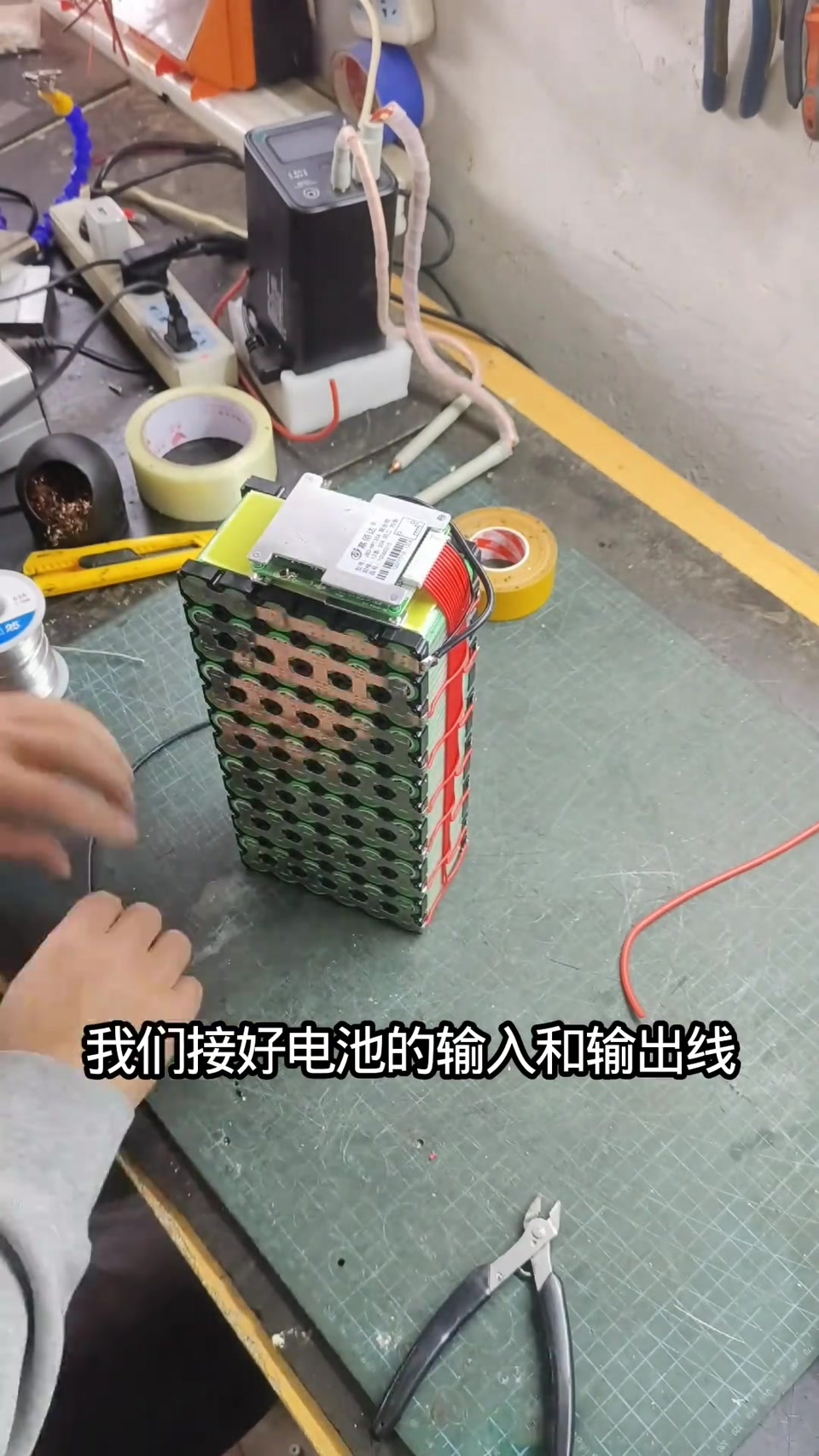

   8. 接输入输出线

   接好电池的输入和输出线,电池才能正常工作。

   02:55 – 03:00
9.

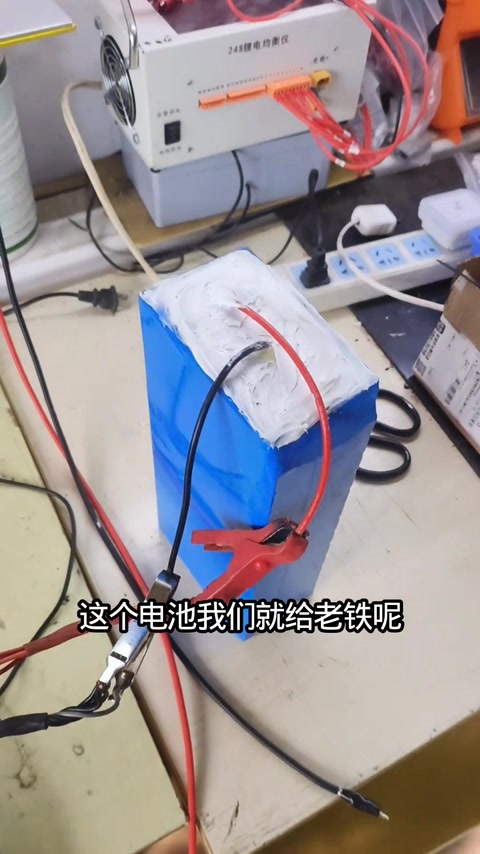

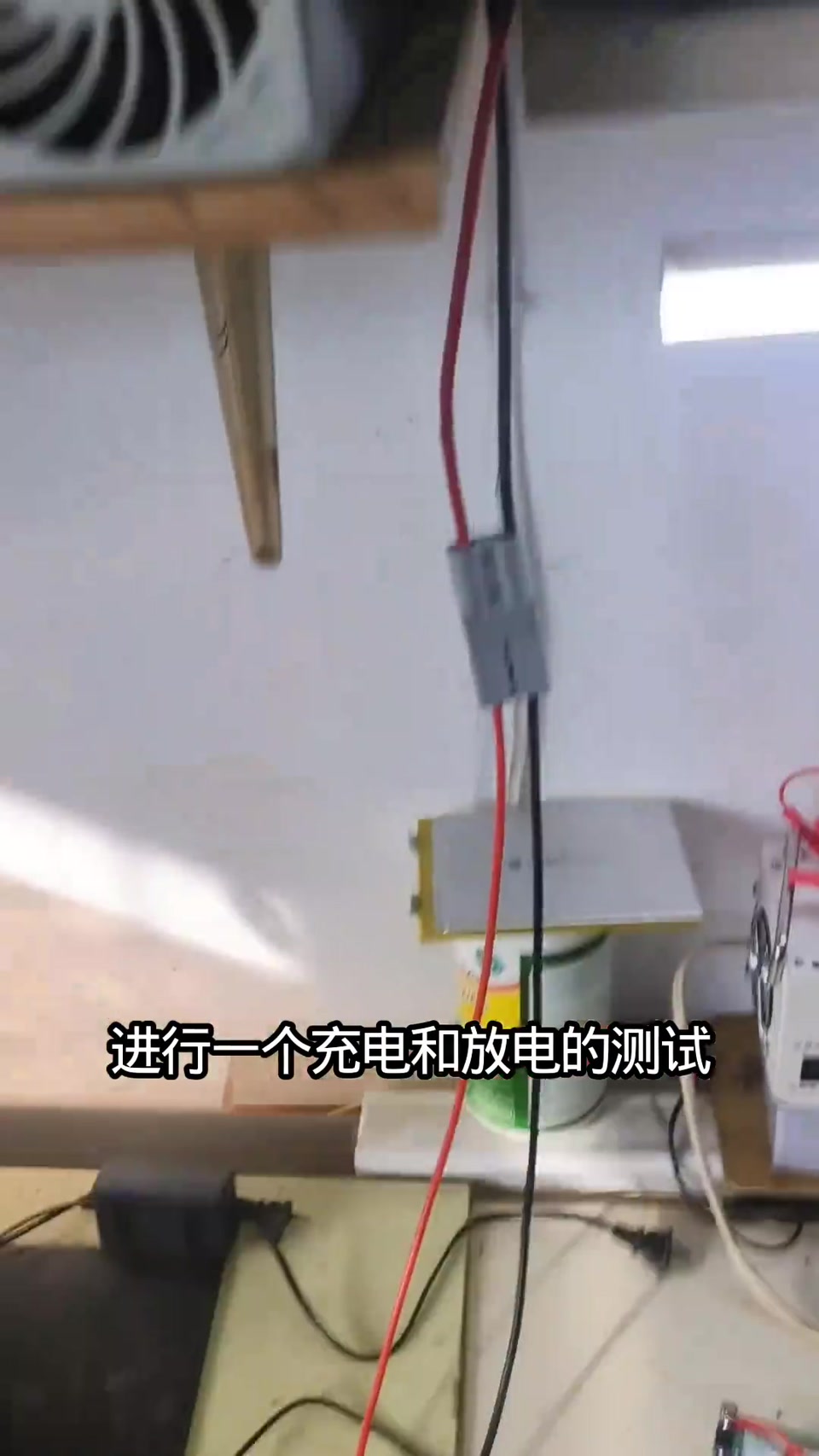

   9. 充放电测试后交付

   接测试仪做充电和放电测试,画面读数 49.14V / 6.50A;测试没问题就交给客户。

   03:07 – 03:16

物料清单

画面读数

博主经验

• 横向是并联加容量,竖向是串联加电压;排列时一正一负交替,第一串正极、第二串负极 00:57
• 保护板要按电池的型号、电压、电流情况来选 02:21
• 先量壳内尺寸再定串并数,容量 = 单节容量 × 并数 00:21

踩过的坑

• 焊点不牢的话,车辆颠簸过程中会脱焊,每个焊点都要确认牢固 01:46
• 保护板排线接错则保护板用不了 02:44

锂电安全提示

• 排线一定不能接错(接错保护板失效,失去保护) 02:44
