做一台锂电池电子放大镜 在芯片里寻金炼金

二羔子做锂电池供电的电子放大镜(芯片寻金):闲置 18650 用阿威兹 UF20B(法拉电容 10.5kW,自动/手动/脚踏)点焊,12 次焊完一组「焊点圆润无焦糊」;3D 打印 3 并电池仓两组,自绘保护板(过充过放 + 充电 + boost 升压,开源立创),双开关,IO 挡板,成品大型充电宝供电

要在芯片里寻金,先装电子放大镜:相机、镜头、照明灯、屏幕、电源、支撑架,很快支起来,放大手机屏幕像素、被蓝色包围(玩梗)。放大镜能用但电源线无数,改锂电池:找几节闲置 18650,有电池就必须有点焊机——阿威兹 UF20B,内置法拉电容,最大输出 10.5kW(铭牌 1750A、100–240V),支持自动、手动和脚踏点焊,「比老白还能点」;「指如疾风势如闪电」点完正极点负极,12 次发功一组电池点焊完毕,焊点圆润无焦糊、连接牢靠。设计 3 并电池仓 3D 打印,重复做出两组。自己设计保护板:电池过充过放电路(过流检测 2.5A)、充电电路、boost 升压电路(原理图标注 3 颗 18650 并联推荐),原理图→PCB→焊接完成。做两条带开关的线:内部电池开关、外部适配器开关;装电路板;缺 IO 挡板,拉伸切除设计并 3D 打印,一个「大」字寓意捅破天。装好的「大型充电宝」给放大镜供电,不用拖杂乱线;放大电路板看芯片丝印,放大芯片 die,绑定金线很多,「我要炼金去了」。开源地址 oshwhub bat1600_v1_1。评论:到底说放大镜还是组装电池。

做了什么 · 结果

制作步骤7 步 · 点图跳到原片

1.
   1. 搭电子放大镜;线太多

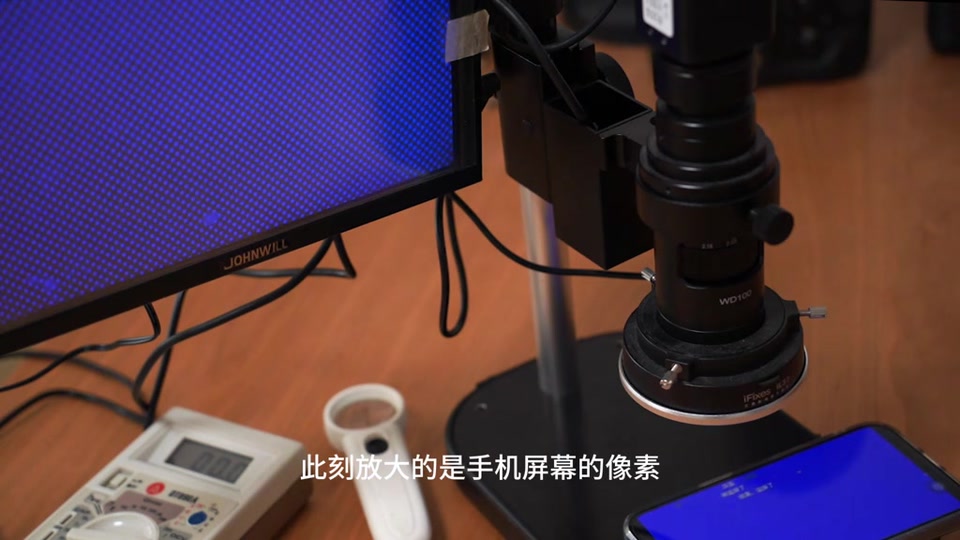

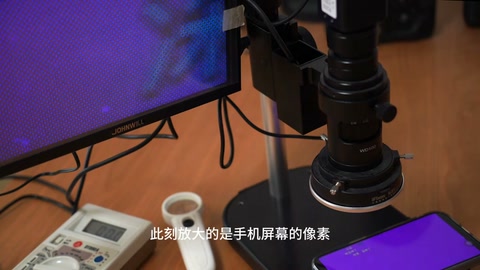

   物料:相机、镜头、照明灯、屏幕、电源、支撑架;支起来放大手机像素;能用但后面无数电源线不方便。

   00:00 – 00:41
2.
   2. 闲置 18650 + 阿威兹 UF20B(法拉电容 10.5kW,三种触发)

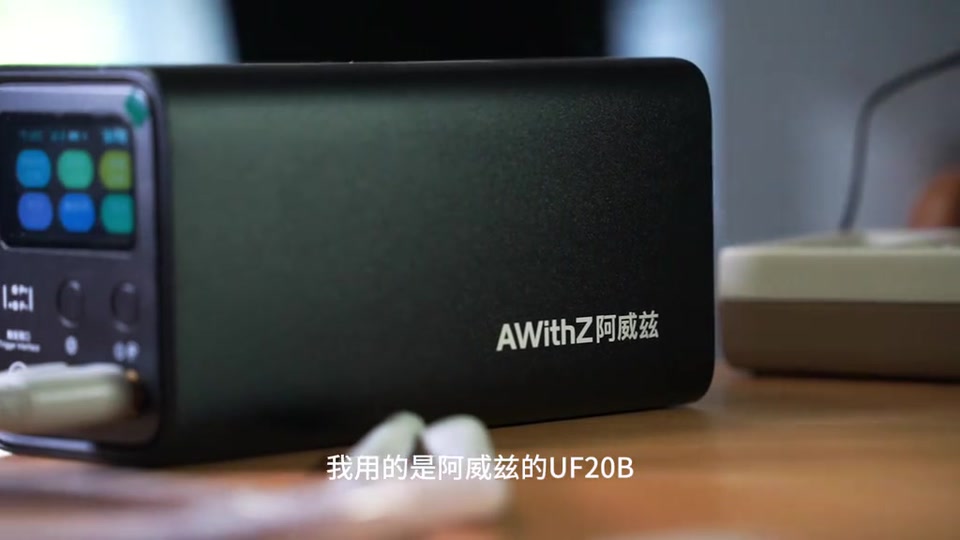

   改锂电池;几节闲置 18650;有电池必须有点焊机:阿威兹 UF20B,内置法拉电容,最大 10.5KW,支持自动、手动和脚踏点焊;比老白还能点。

   00:42 – 01:08
3.
   3. 点焊:12 次一组,焊点圆润无焦糊

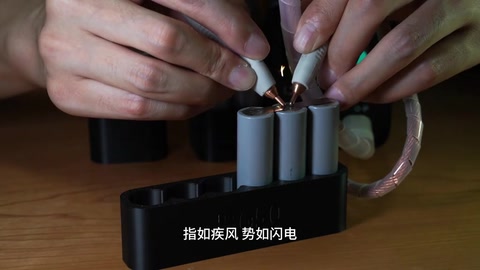

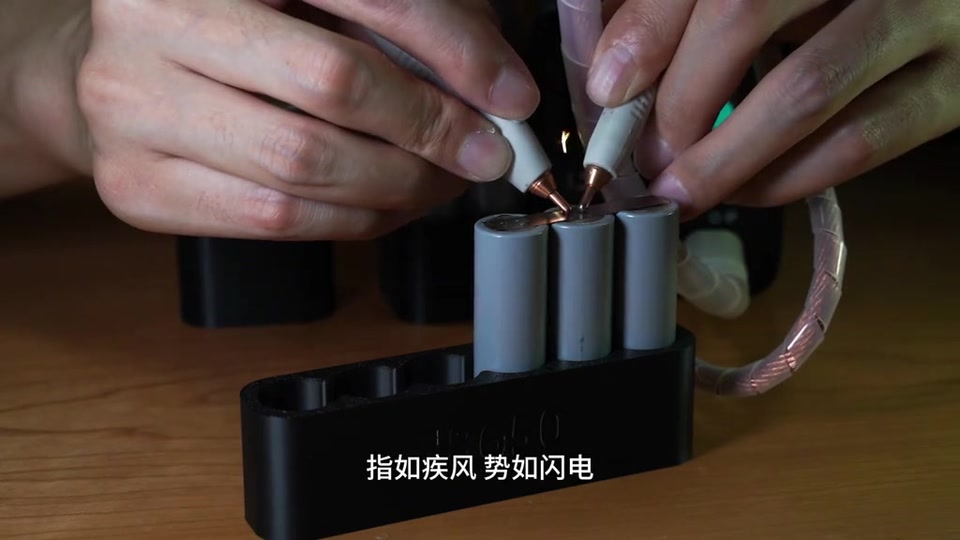

   指如疾风势如闪电;点完正极点负极;12 次发功一组点焊完毕;焊点圆润无焦糊,连接牢靠。

   01:08 – 01:34
4.
   4. 3D 打印 3 并电池仓,两组

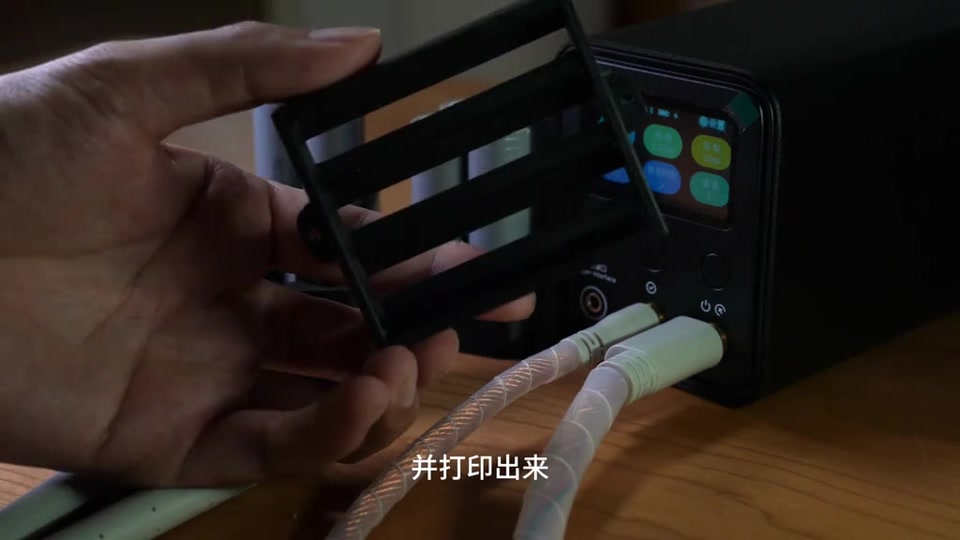

   设计 3 并电池仓打印;重复步骤做出两组电池。

   01:34 – 01:43
5.
   5. 自绘保护板:过充过放 + 充电 + boost

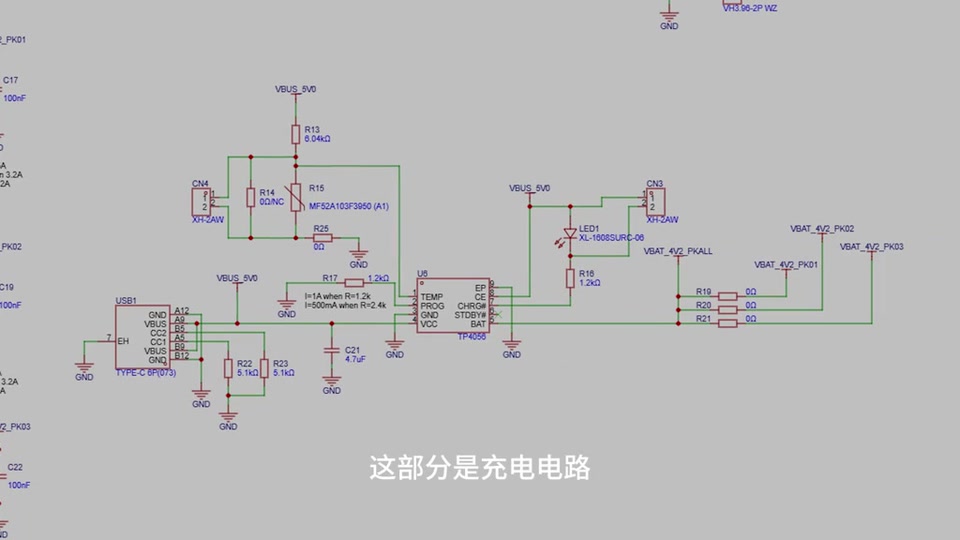

   设计保护板:过充过放电路(过流检测 2.5A)、充电电路、boost 升压电路;原理图→电路板→焊接完成;推荐 3 颗 18650 并联。

   01:43 – 02:00
6.
   6. 双开关线、装板、3D 打印 IO 挡板「大」

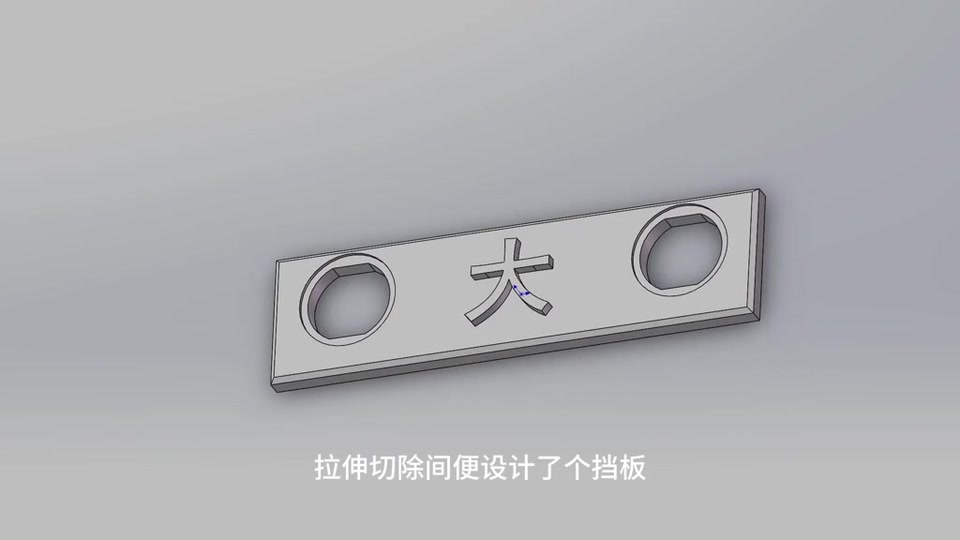

   两条带开关的线:内部电池开关、外部适配器开关;装电路板;缺 IO 挡板,设计并 3D 打印,一个大字寓意捅破天。

   02:00 – 02:27
7.
   7. 装机供电,放大芯片 die 金线

   大型充电宝给放大镜供电能量满满;不用拖杂乱线;放大电路板看丝印、芯片 die 绑定金线;我要炼金去了。

   02:28 – 02:59
