这下再也不怕手机充电慢了，花费不到一张 做了一款100瓦闪充充电宝支持多种快充协议

不到 100 元做 100W PD 快充充电宝:4 颗力神 L700 4000mAh 4 串 16.8V(口误 16000mAh),70 多元壳体套料(100W 多协议板 + 4 串保护板 + 铝壳),锂电胶带固定、青稞纸、阿威兹点焊机焊正负极、焊点圆润、镍带线头先镀锡、热敏电阻隔热胶带、3M 胶入壳;三星 PD 实测 19.5V×3.1A≈58W(66W 上限),商家没虚标;还能给电烙铁供电几秒到 400W

花费不到 100 元做输出 100W 的充电宝(套料标 20000mAh 100W PD);三星 PD 最高 66W,实测 60W 左右;贴纸提升颜值;给电烙铁供电几秒到 400W 也方便。电池力神 L700 单颗 4000mAh,四颗 16000mAh(评论纠正:四串容量应仍 4000mAh)。材料:壳体打包 70 多元含 100W 多协议快充板、21700 4 串保护板、铝合金壳;四颗 21700 电池每颗约 5 元;青稞纸;镍片(麦克戴);半透明电量显示贴纸;塑料后盖。制作:四颗串联到 16.8V,锂电池胶带初步固定;贴青稞纸(正反面);拿出老演员阿威兹点焊机开机,先焊正极,焊接超解压像电焊滴滴滴,一定区分正负极;4 串 4.2V 到 16.8V,看不懂原理私信发焊接图,搞反会烧坏;焊好贴青稞纸,16.8V 保护板焊盘上锡;焊正负极短接线,焊点一定圆润饱满受力均匀不易扯掉;保护板放电池上,线头从胶带底下穿过更美观不伤线;剪掉镍片角防止放不进壳,预留焊锡点,手掰到焊盘用电烙铁焊让镍带与焊锡紧贴;背面正负极:先在镍带上焊一点锡再线头上一点锡更方便;99% 焊锡丝;剪镍带棱角;保护板正负极同样先上锡(线头没上锡重上一遍);焊正负极分清;青稞纸绝缘;热敏电阻穿过来隔热胶带固定,检测电池温度防充放电过热保护;电池保护板放壳,商家送 3M 胶贴两板中间,放壳时归置线否则放不进,扣后盖两颗螺丝,线没整理好有点翘只能螺丝压紧;装壳体有正反,贴暗黑保护壳,装底壳完成;贴路亚钓鱼贴纸和无人机贴纸(应该不算侵权)。测试三星 PD 66W:19.5V 3.1A≈58W,商家没虚标,没有 100W 手机只能 66W 测;下期做 6 万毫安充十几个手机。评论:力神套皮多拼多多重灾区(3);用了两年了;单颗 4000 四串怎么 16000;板子主控是啥,智融 SW6306?;要是有彩屏就好了;配件清单。

做了什么 · 结果

制作步骤10 步 · 点图跳到原片

1.

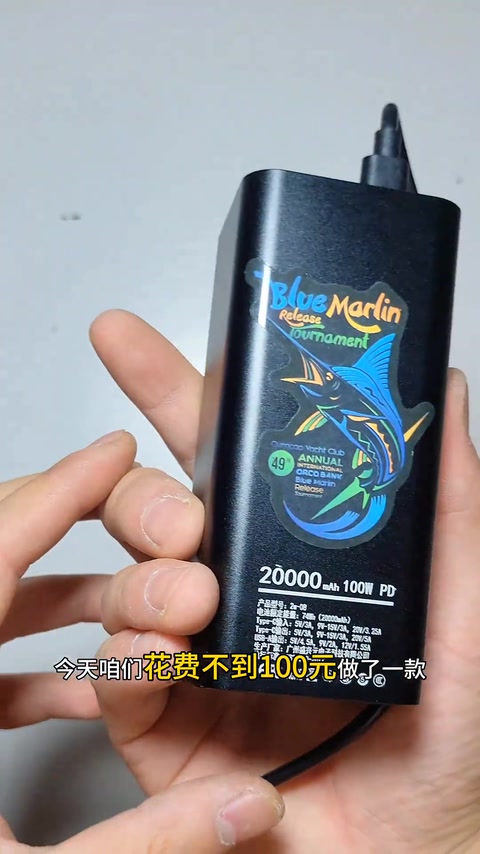

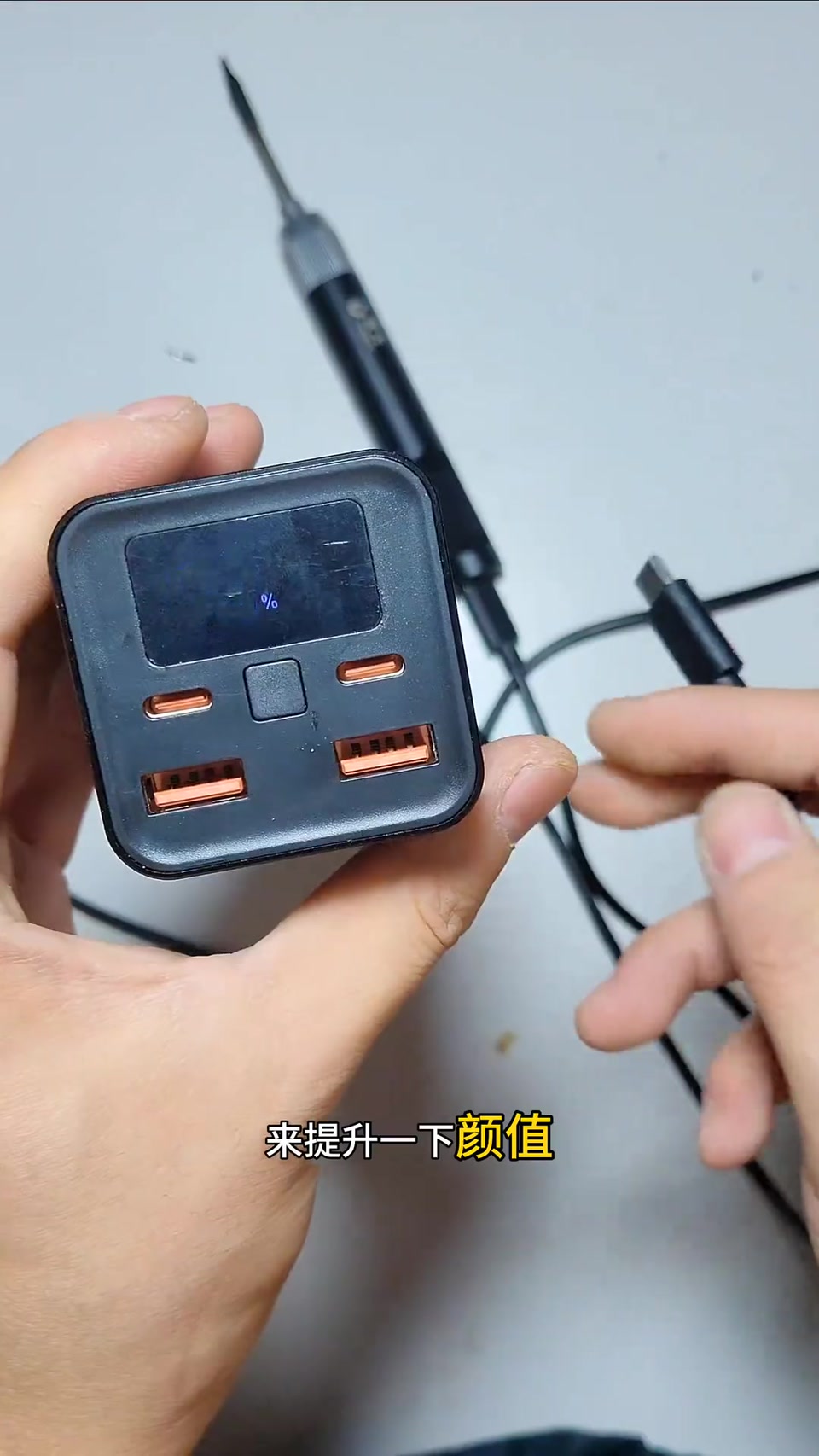

   1. 成品展示:100W 充电宝,三星 60W,给烙铁供电;电池 L700×4

   不到 100 元做 100W 充电宝;三星 PD 66W 实测 60W;贴纸;给电烙铁供电几秒到 400W;力神 L700 4000mAh×4(口播 16000mAh)。

   00:01 – 00:44
2.

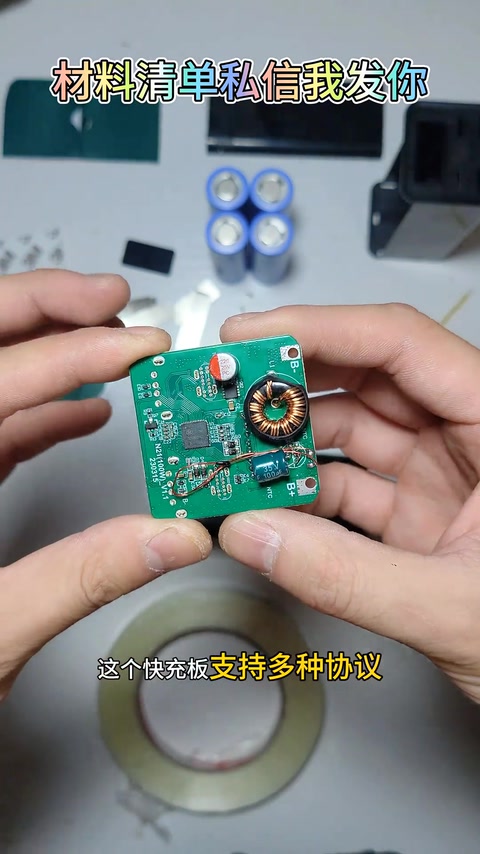

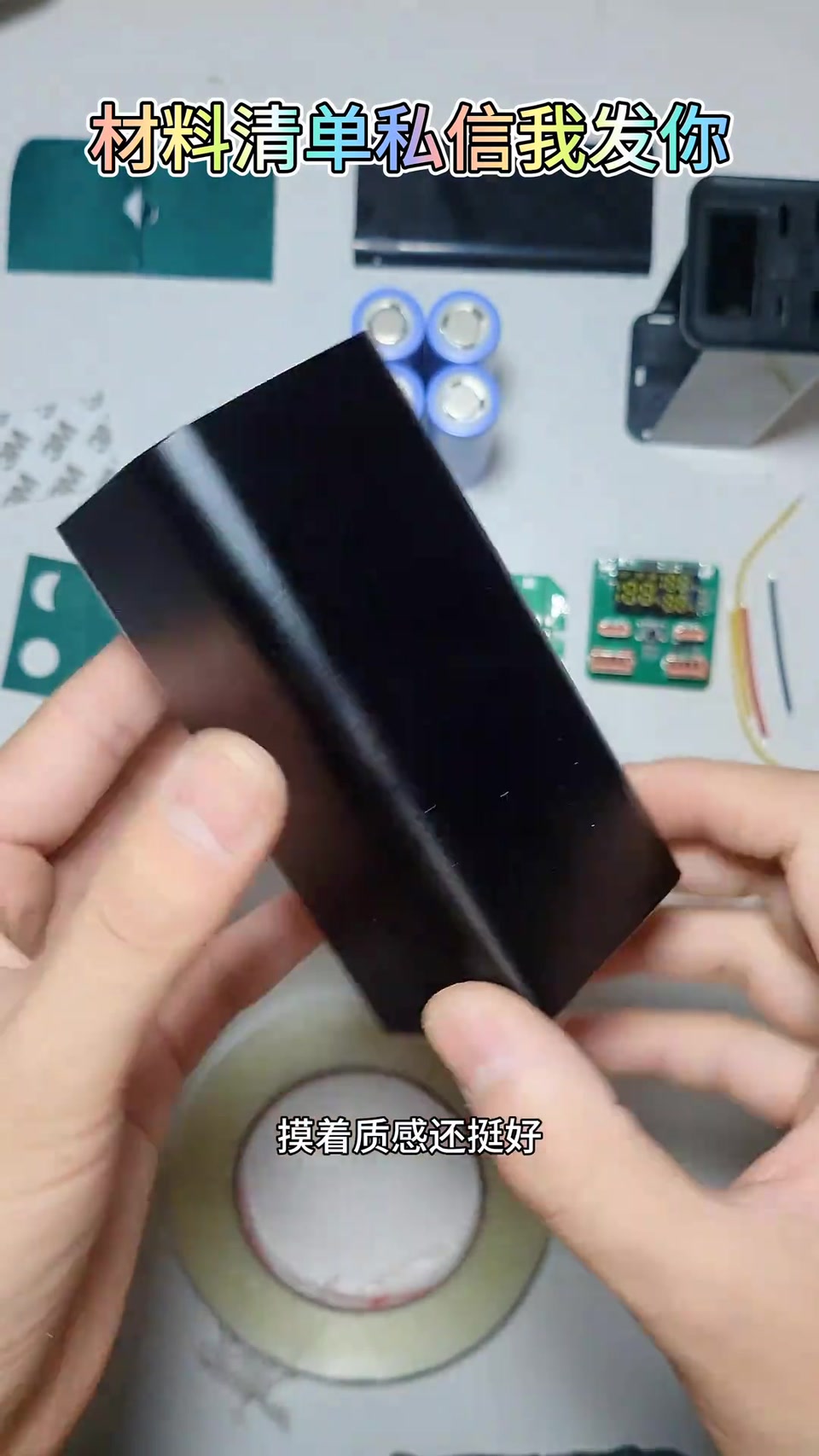

   2. 材料:70 多元壳体套料(100W 板 + 4 串保护板 + 铝壳)、电芯 5 元/颗、青稞纸、镍片、贴纸、后盖

   壳体打包 70 多含快充协议板(多协议,最高 100W)、21700 4 串保护板、铝外壳;四颗电池约 5 元一颗;青稞纸;麦克戴镍片;半透明电量贴纸;塑料后盖。

   00:44 – 01:43
3.

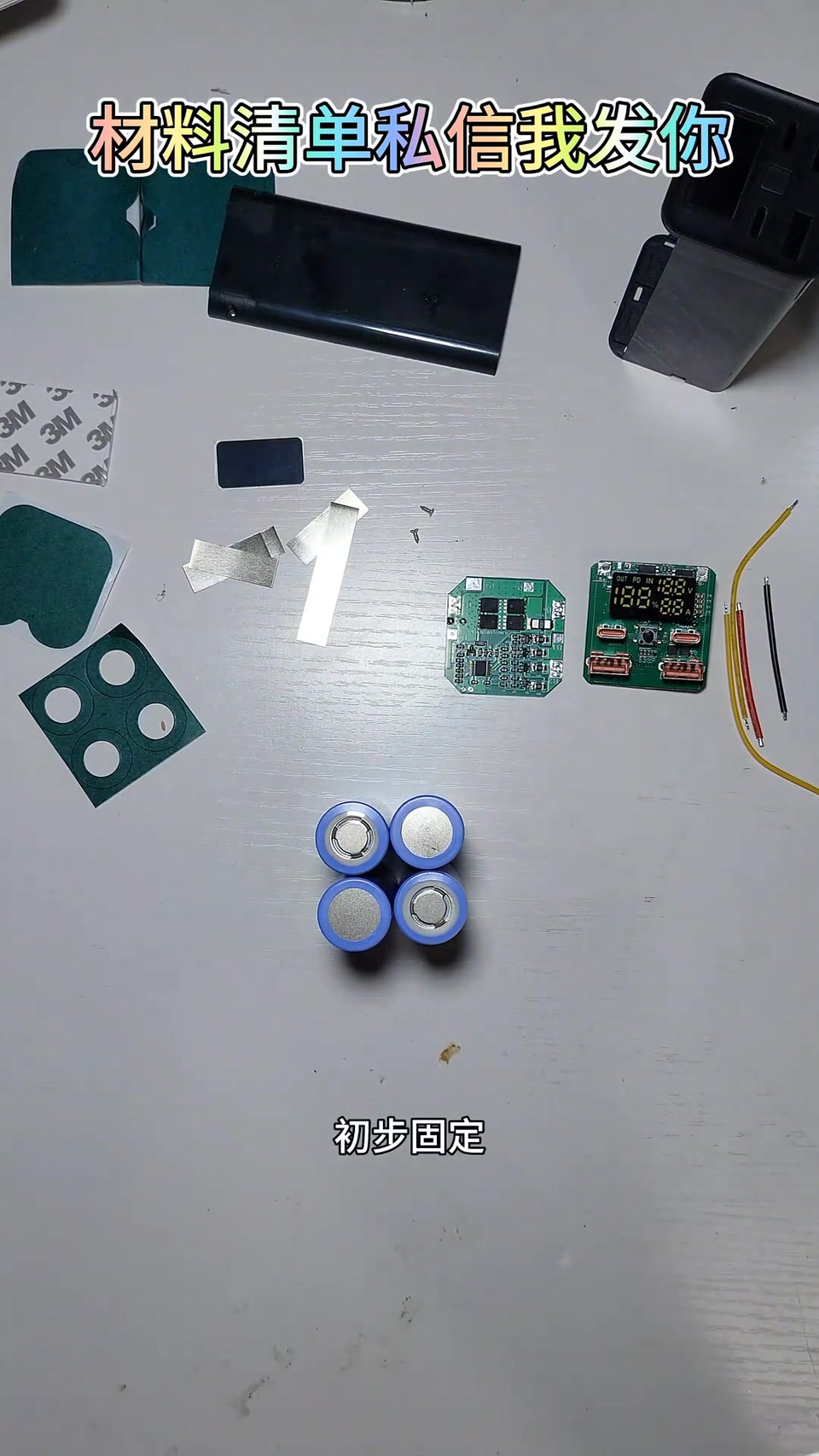

   3. 四颗串联 16.8V,锂电胶带固定,青稞纸正反面

   四颗电池串联到 16.8V;锂电池胶带初步固定方便焊接;贴青稞纸,反面也贴。

   01:45 – 02:31
4.

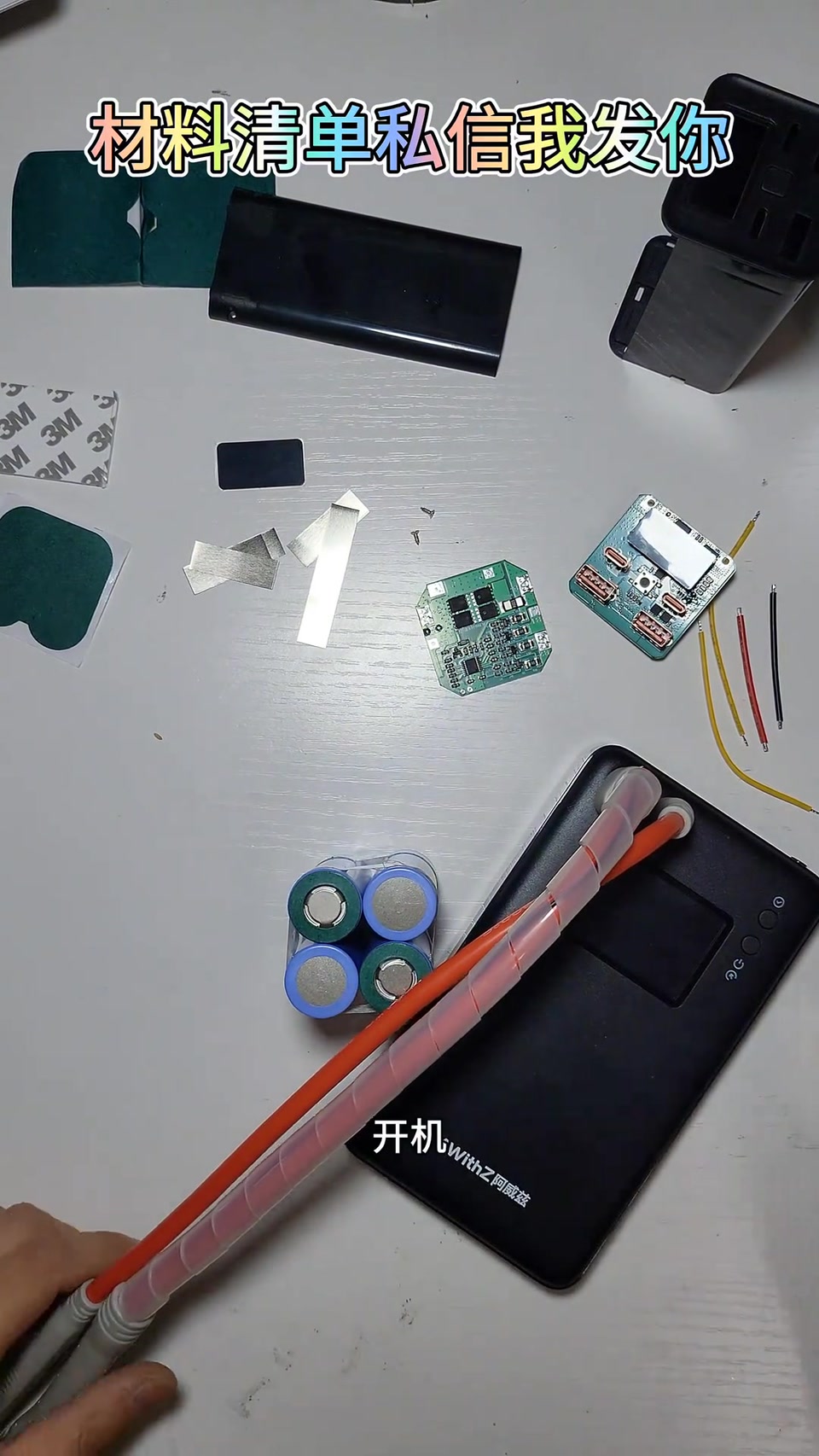

   4. 阿威兹点焊机焊正极、负极;区分正负极;4S 16.8V

   老演员阿威兹点焊机开机;先焊正极,超解压滴滴滴;一定区分正负极;4 串 4.2V→16.8V;不懂私信发焊接图;搞反会烧坏。

   02:33 – 03:21
5.

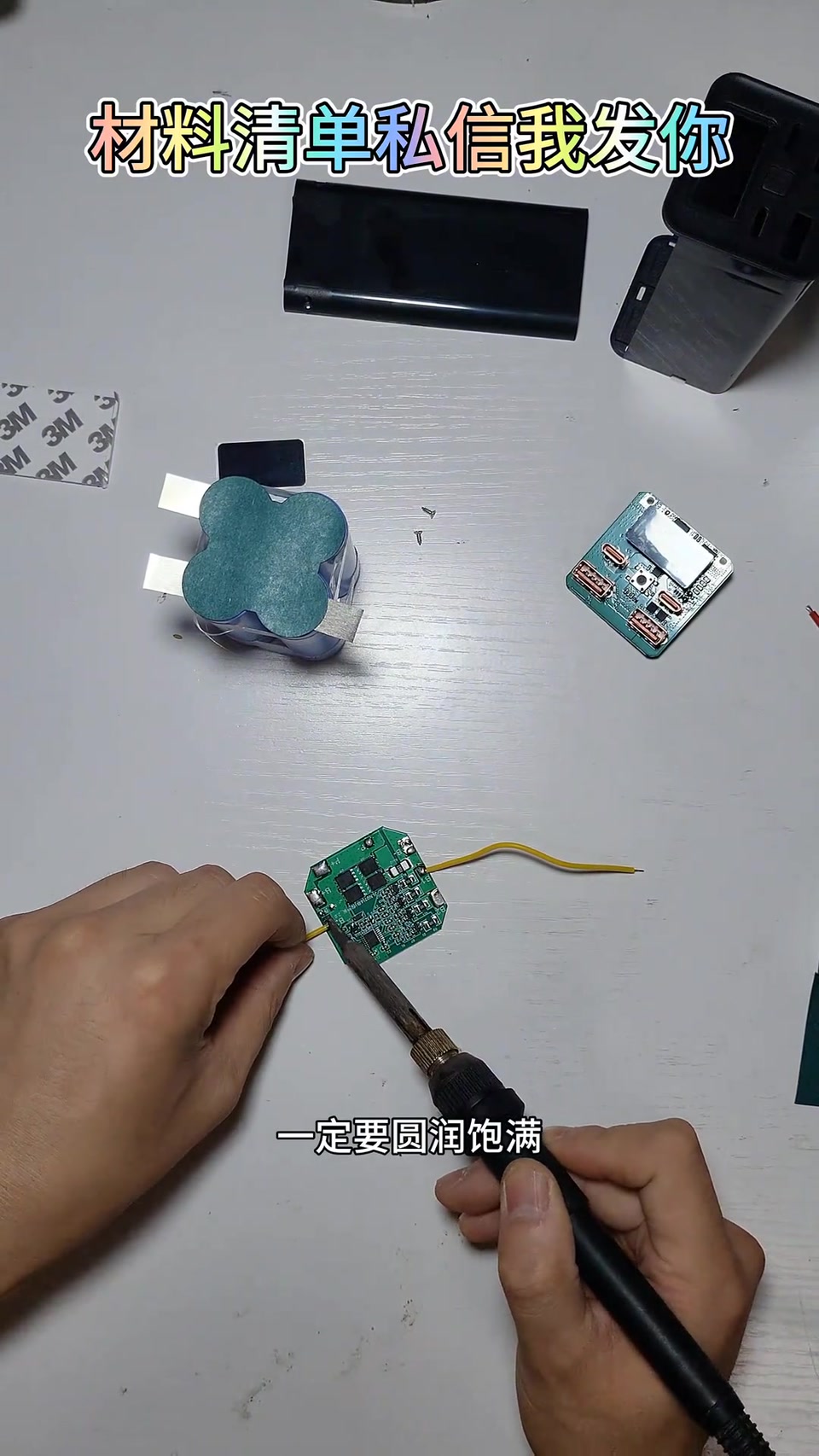

   5. 青稞纸;保护板焊盘上锡;焊短接线,焊点圆润饱满

   焊好贴青稞纸;16.8V 保护板焊盘上锡;焊正负极短接线;焊点一定圆润饱满,受力均匀不易扯掉。

   03:22 – 04:03
6.

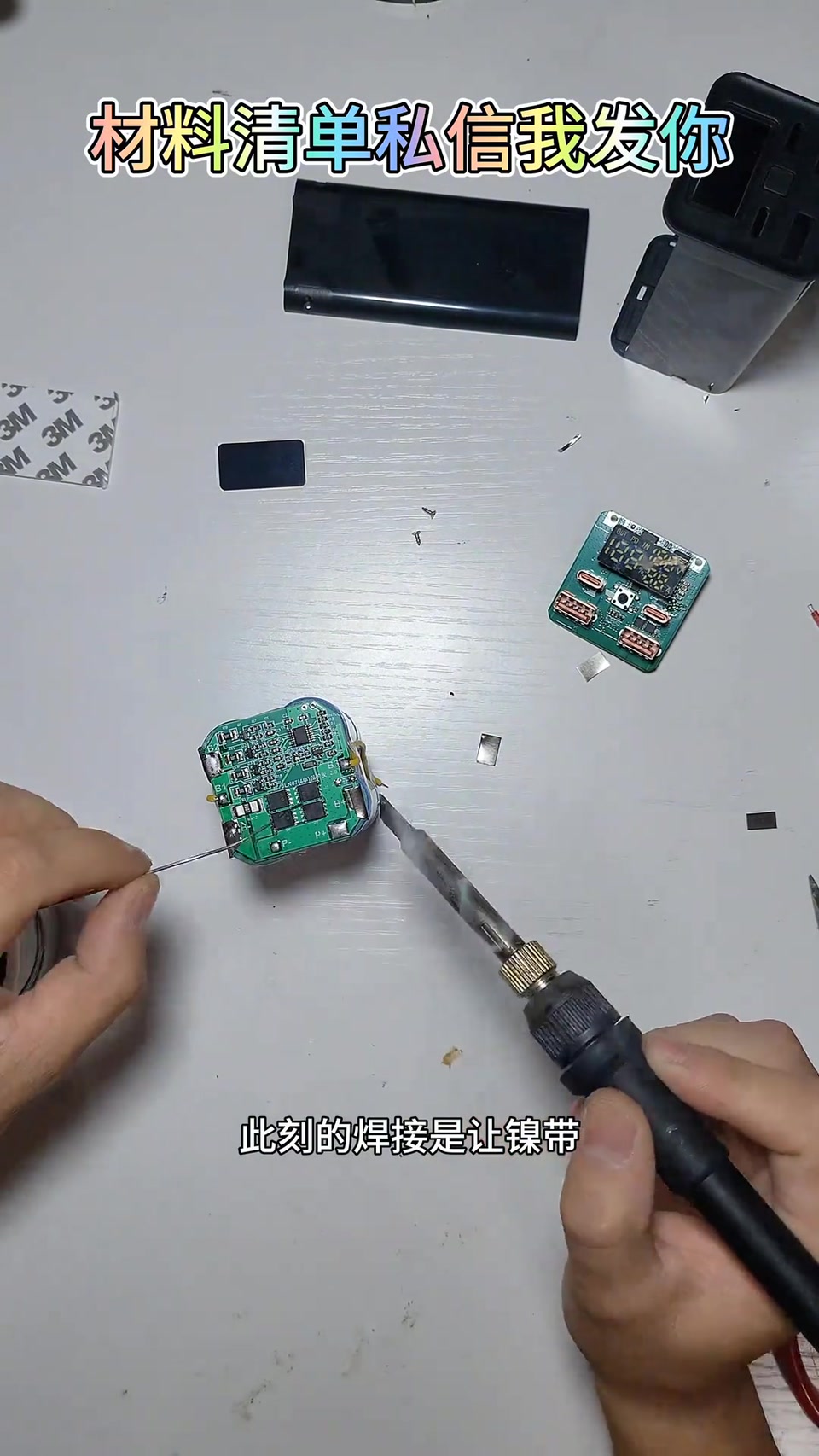

   6. 保护板上电池,线头穿胶带;剪镍片角;镍带/线头先镀锡再焊;99% 焊锡

   保护板放电池上,线头从胶带底下穿过;剪镍片角防放不进壳,预留焊锡点,手掰到焊盘烙铁焊贴牢;背面正负极先镍带上锡再线头上锡更快;99% 焊锡丝;剪镍带棱角。

   04:04 – 05:40
7.

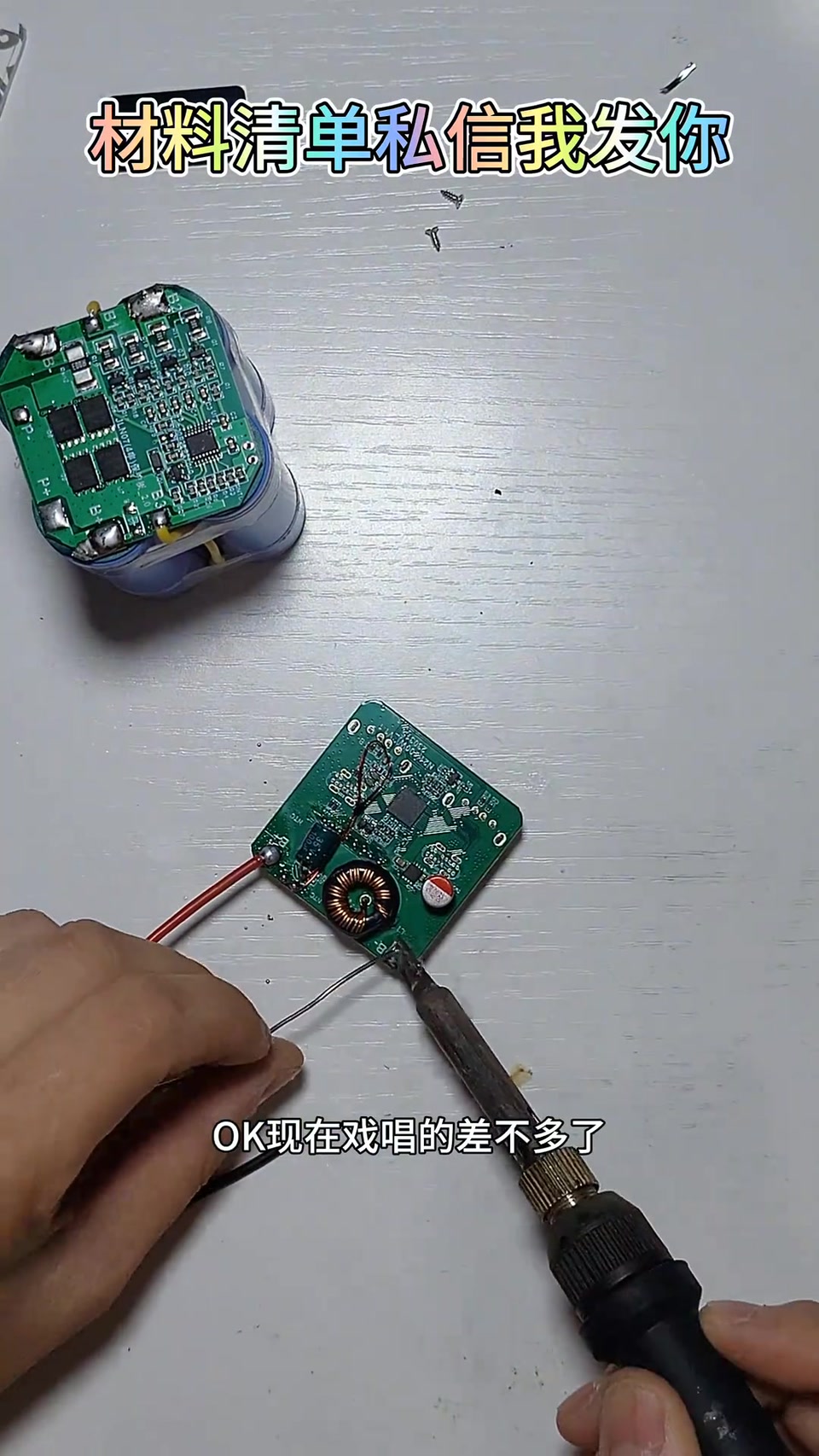

   7. 保护板正负极上锡重焊;焊点圆润;分清正负;青稞纸

   保护板正负极焊盘先上锡;线头没上锡重上一遍;焊接很圆润推荐此法;正负极分清不要焊错;放青稞纸绝缘。

   05:41 – 06:37
8.

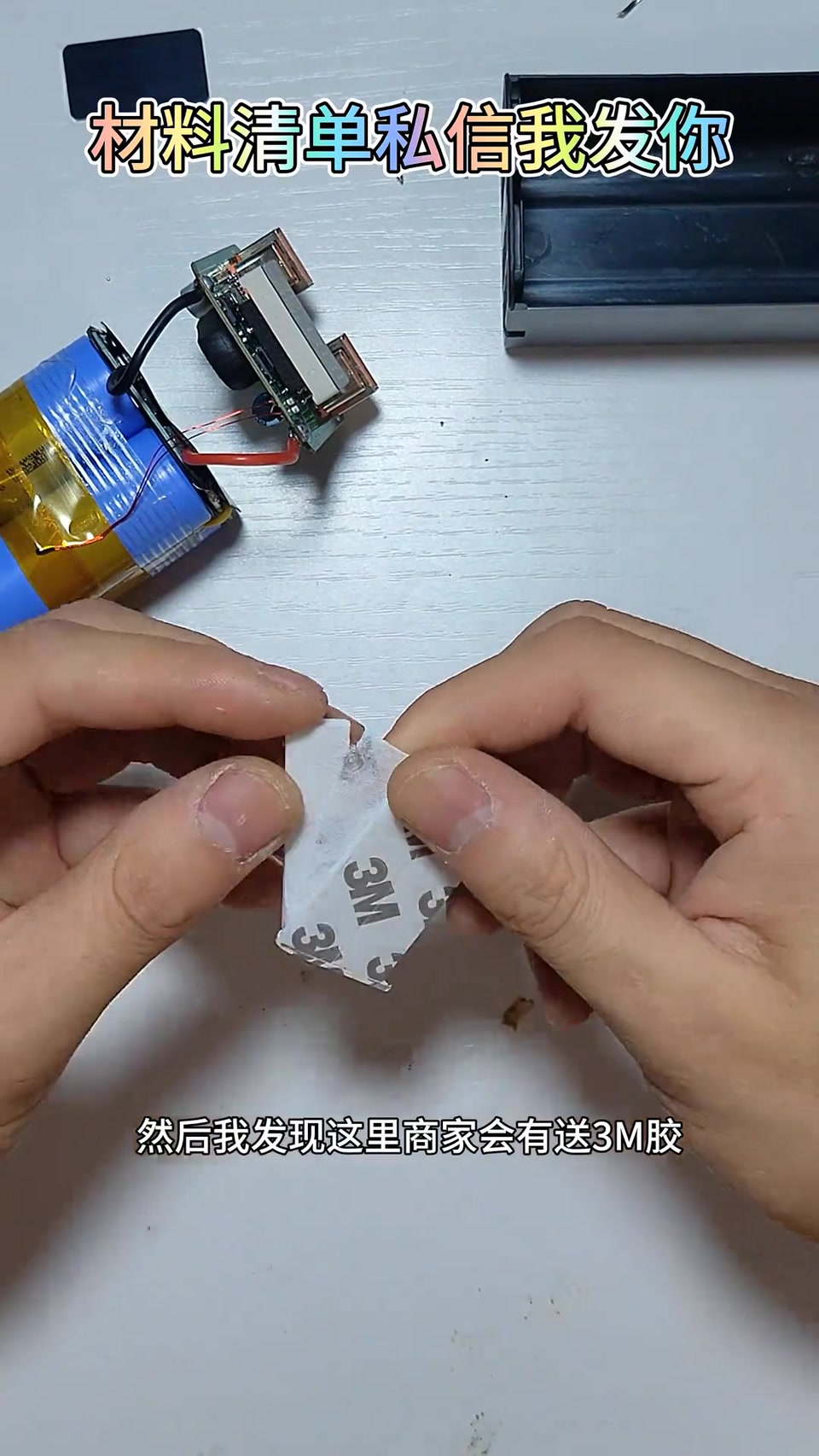

   8. 热敏电阻隔热胶带固定;3M 胶两板中间;入壳归线,后盖螺丝

   热敏电阻穿过来隔热胶带固定,检测电池温度防充放电过热;电池保护板放壳,商家送 3M 胶贴两保护板中间;放入壳体时归置线;扣后盖两颗螺丝。

   06:37 – 07:23
9.

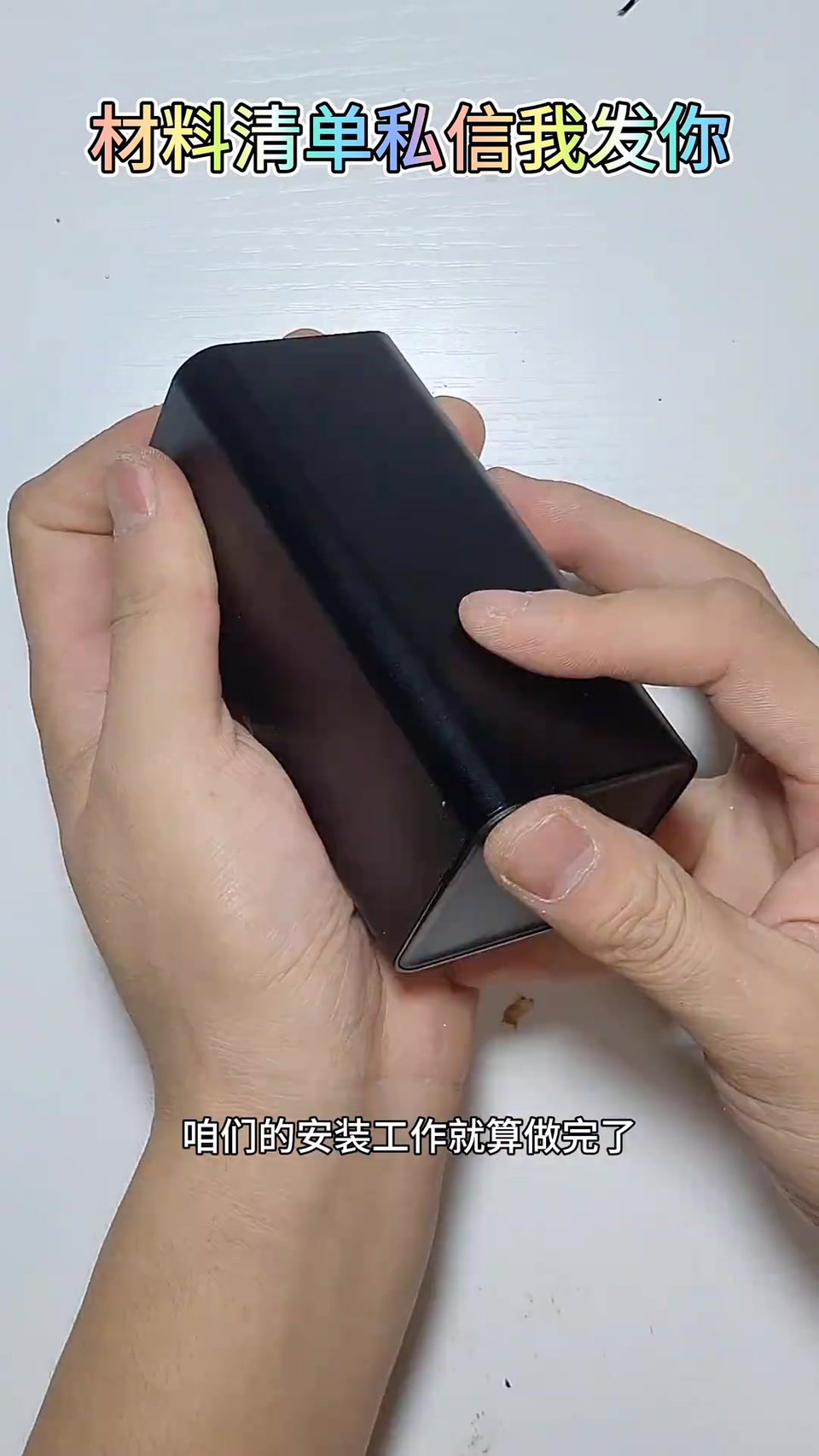

   9. 线翘用螺丝压紧;壳体正反;贴保护壳、底壳;贴纸装饰

   线没整理好有点翘,螺丝拧紧压线;壳体有正反别分错;贴暗黑保护壳;装底壳完成;路亚钓鱼贴纸、无人机贴纸装饰。

   07:28 – 08:41
10.

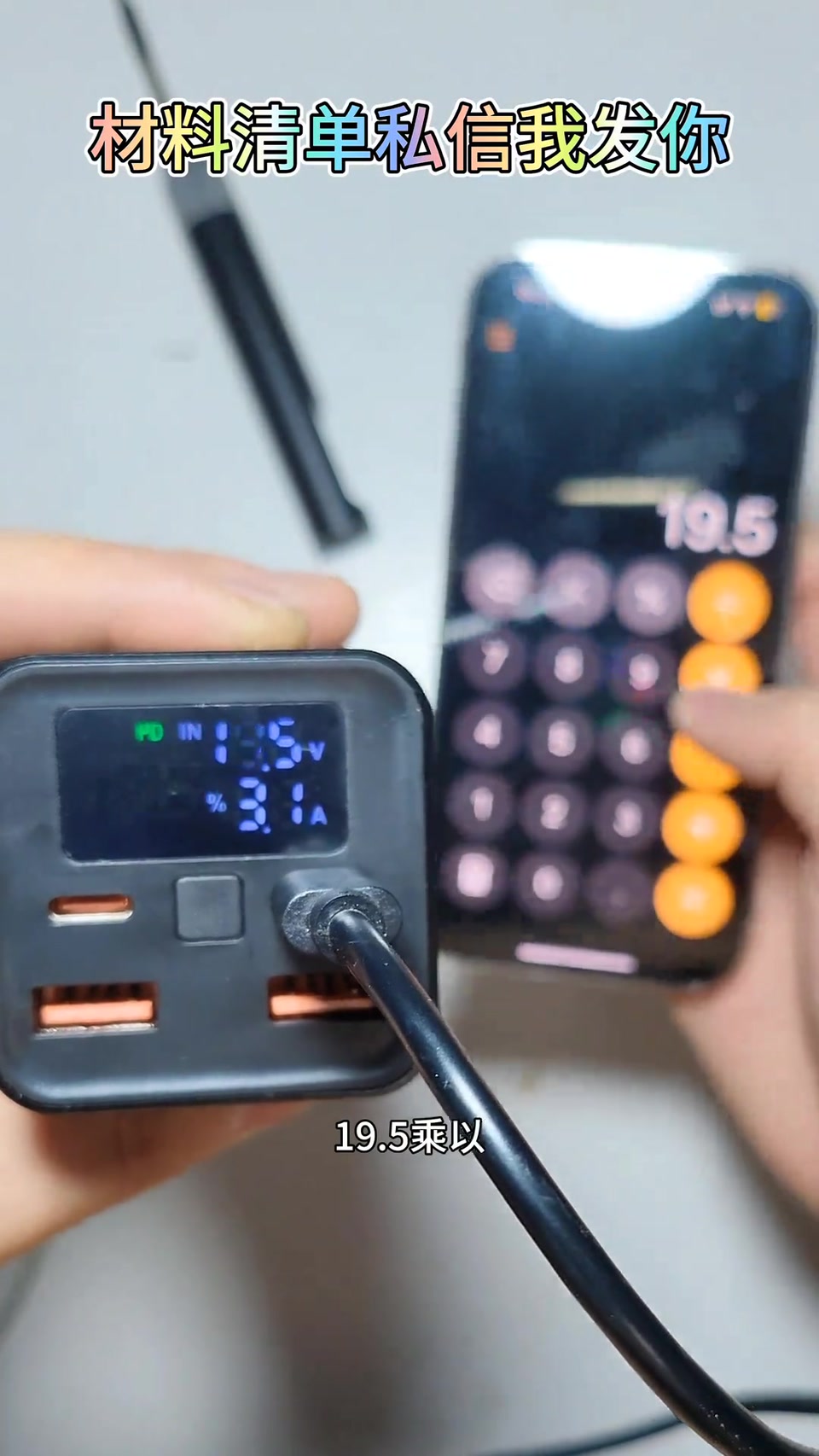

    10. 三星 PD 实测 19.5V×3.1A≈58W,没虚标;下期 6 万毫安

    三星 PD 最高 66W;显示 19.5V 3.1A≈58W 接近 60W;商家没虚标;没有 100W 手机只能 66W 测;下期做 6 万毫安充十几个手机。

    08:41 – 09:28

物料清单

画面读数

博主经验

• 焊点圆润饱满受力均匀,线不易扯掉 03:36
• 镍带和线头先各上一点锡再焊,更快更牢 04:56
• 剪掉镍片角和棱角,防放不进壳 04:18
• 线头从胶带底下穿过,美观不伤线 04:04
• 热敏电阻贴电池用隔热胶带固定 06:39
• 入壳前归置线,否则放不进 07:06

踩过的坑

• 容量口误:4 串 4000mAh 说成 16000mAh 00:30
• 线没整理好有点翘 07:28
• 评论:力神套皮假货多

锂电安全提示

• 正负极搞反会烧坏 03:13
• 热敏电阻检测温度防充放电过热 06:39
