阿威兹便携锂电池点焊机 用阿威兹便携锂电池点焊机组装电动工具电池包
博主在视频中给出的设定,时间戳可跳到原片核对;不是官方参数,先在废料上试焊。
作品说明
村里唯一的小学生用 UK1 组大艺款 20V 10 节工具电池(三星 2800mAh 原装进口,内阻/容量/电压一致):手动 98 档一下就牢「拉不掉」,比之前小手持强;试自动模式不习惯、连点两下 95 档更好,后调小;贴胶装保护板完工;UK1 小巧,一般电池都能点,大单体不行;镀金插头、脚踏可选、手柄按键、Type-C、针头可换;置顶:0.15 镀镍调中间,发黑调低粘不住调高
自己用微波炉变压器做的点焊机太笨重不便携,入手阿威兹便携点焊机看效果。找了个大艺款工具电池(2-98V 20000 10 节);三星电芯 2800mAh 原装进口,负极每个有钢印;之前检测过内阻、容量、电压一致,直接装。没有专用镍片,用 15 节的,长了剪掉。开机按两秒,手动模式,档位 98,点一下;第一次用不熟悉;效果还是蛮牢的,拉不掉,完全达到要求;继续点,没想到这么小一个都轻轻松松,拿捏;比较牢;之前有一个小手持的点这镍片还欠缺一点,没想到这个完全胜任;听说最大电流 1200A,有没有那么大不管,好用能点上就 OK。再试另一种(连点):点两下 OK;档位调到 95 试;现在已调到手动模式,自动模式不习惯,有时要对位置还没准备好就点了;不过自动模式可调等待时间;还是喜欢手动;这样点两下更好;把档位调小一点;完工检查没漏;装起来:上面两边胶带贴一下,保护板放上去焊接完工;试一下(角磨机)。再看点焊机:体积小巧方便携带,本来没抱多大希望只图便携,谁知效果不错,一般电池都能点,大单体肯定不行;焊笔插头可拿下来插得很紧,镀金插头;脚踏开关插这里,平时不用,直接用手柄上按键;充电线,Type-C 口;针头可换,钳子夹下来;设计还不错。评论 23:两个模式调多少→根据镍片厚度,不发黑粘得住就行,0.15 镀镍调中间;卖得太贵(1)→用微波炉变压器自己做效果一样好但花两天;品牌货洋气效果好,阿威兹做产品有一套(1);98 太大了/会焊穿;负极外皮为什么少那么多;佳士凯能点吗;电池能发货了吗。
做了什么 · 结果
| 目标 | UK1 首测:组大艺款 20V 5S2P 工具电池 |
| 对象 | UK1 + 三星 2800mAh 18650 ×10 + 20V 保护板 |
| 结果 | 完工,焊点牢固,角磨机试机 · 视频中已验证: 85–98s 拉扯不掉;238–242s 装机试用 |
制作步骤9 步 · 点图跳到原片

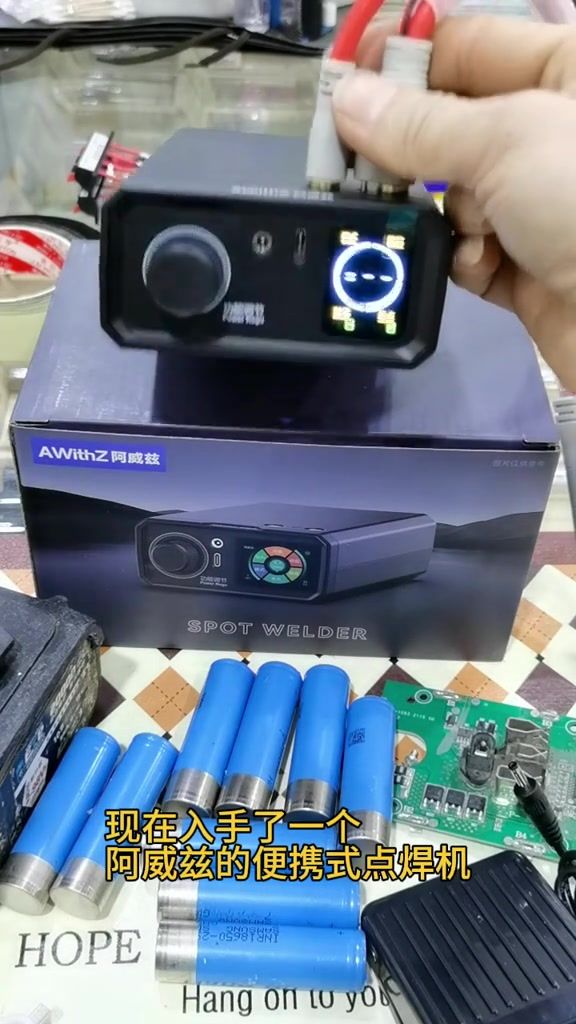

1. 自制微波炉变压器机太笨重,入手 UK1 便携自己用微波炉变压器做的点焊机太笨重不方便携带;现在入手阿威兹便携式点焊机,看看效果。
00:00 – 00:13

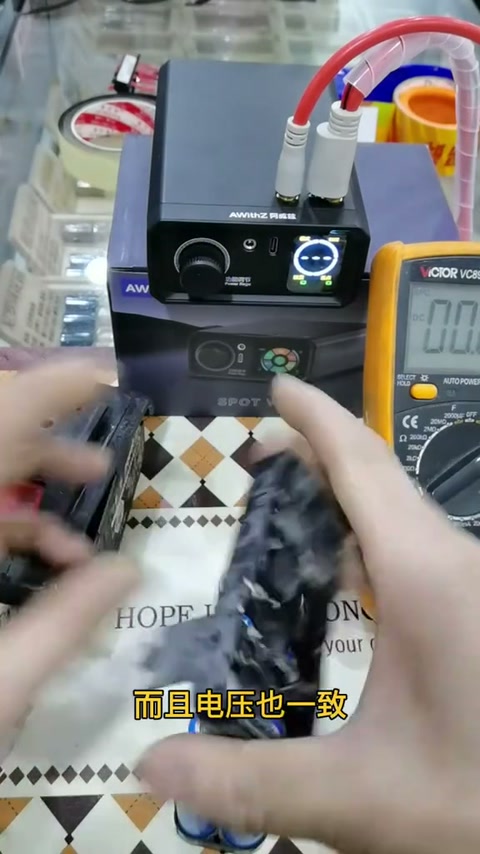

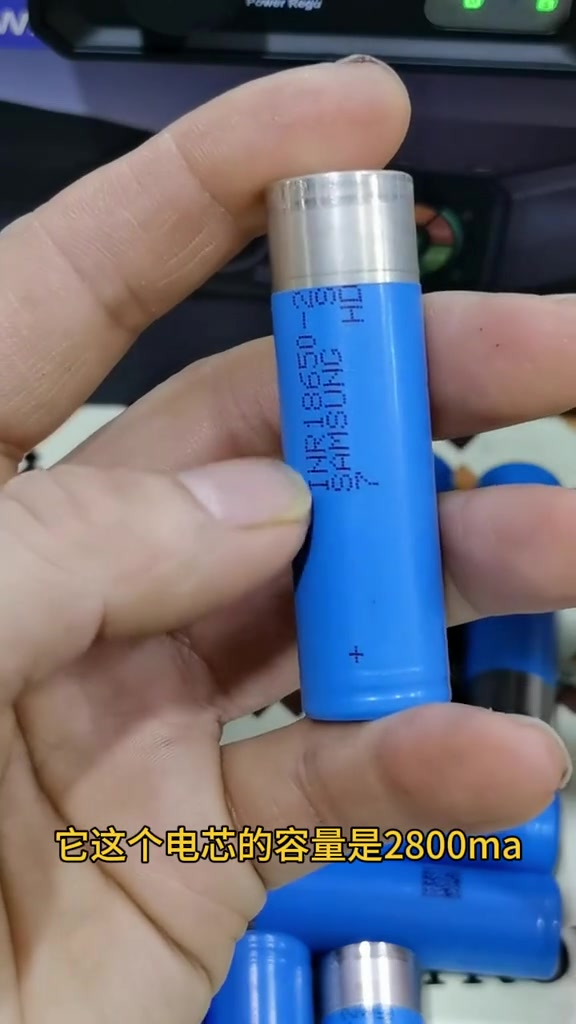

2. 大艺款 20V 10 节;三星 2800mAh 原装进口,负极钢印;内阻容量电压一致找了大艺款工具电池(2-98V 20000 10 节);三星电芯 2800mAh 原装进口;负极每个有钢印;之前检测过内阻、容量、电压一致;直接装。
00:13 – 00:40

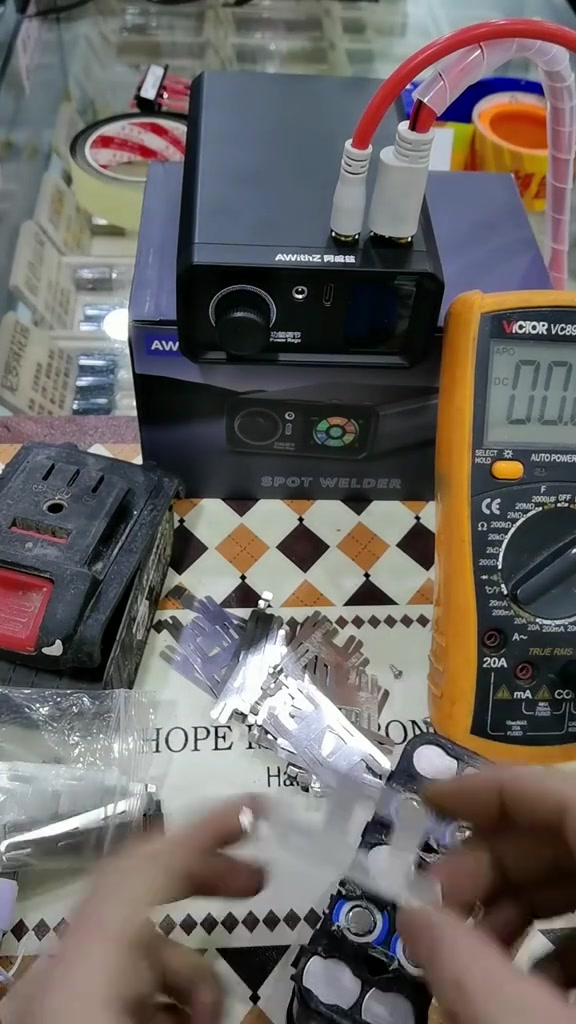

3. 借用 15 节镍片剪短;开机按 2 秒,手动模式,98 档没有专用镍片,用 15 节大艺的,长了剪掉后面;开始点焊;开机按着两秒;调模式为手动;档位 98;点一下。
00:40 – 01:07

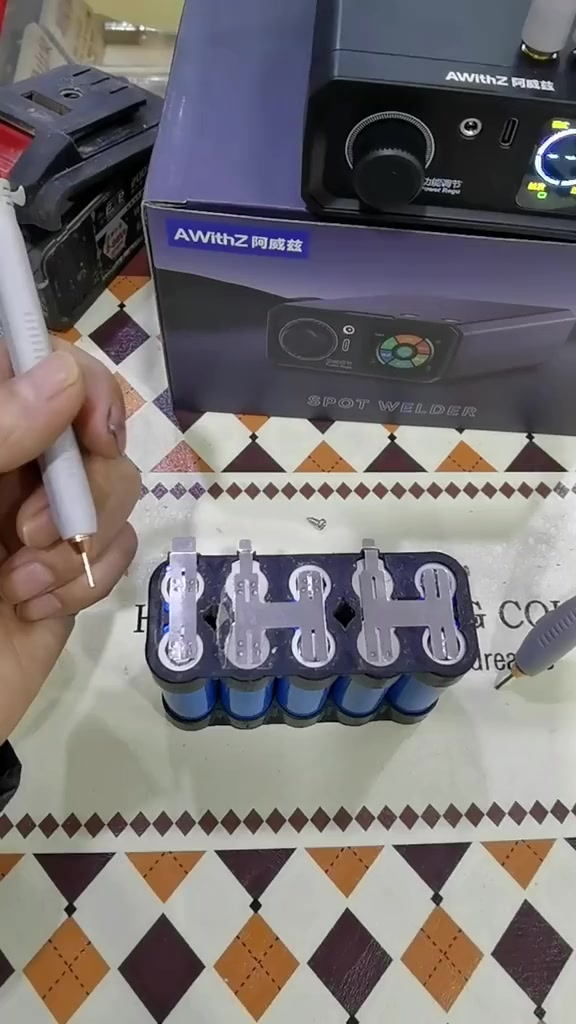

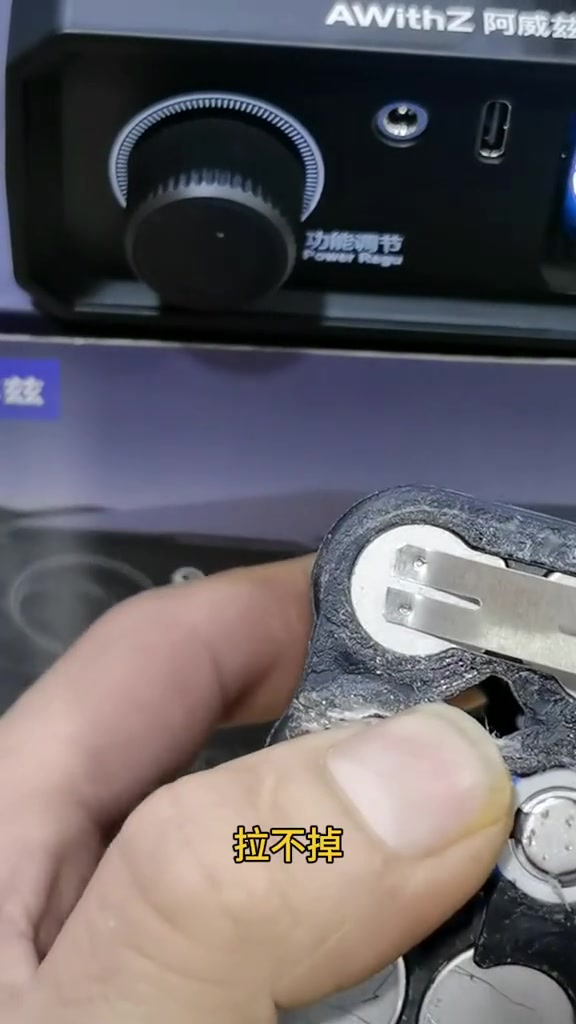

4. 第一次用:一下就蛮牢、拉不掉,完全达标;全部焊起来,轻轻松松第一次用不熟悉,先点一下按着不动;效果蛮牢,拉不掉,完全达到要求;继续点;没想到这么小一个都轻轻松松,拿捏。
01:07 – 02:05
5. 比之前小手持机强(那机点这镍片欠缺);号称最大 1200A,能点上就 OK之前有一个小的手持机点这镍片还欠缺一点,没想到这个完全胜任;听说最大电流 1200A,有没有那么大不管,好用能点上就 OK。
02:05 – 02:40

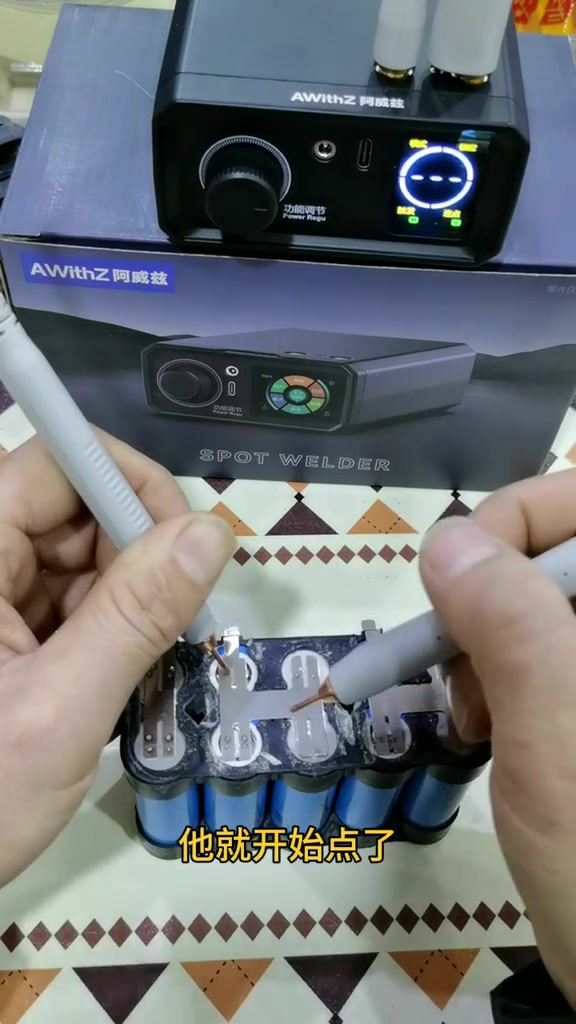

6. 试连点两下;95 档;自动模式不习惯(会提前点),可调等待;回手动,再调小档位再试另一种:连点两下 OK;档位调到 95 试;现在已调回手动,自动模式不习惯,要对位置时它就开始点了;自动可调等待时间;还是喜欢手动;这样点两下更好;把档位调小一点。
02:40 – 03:33

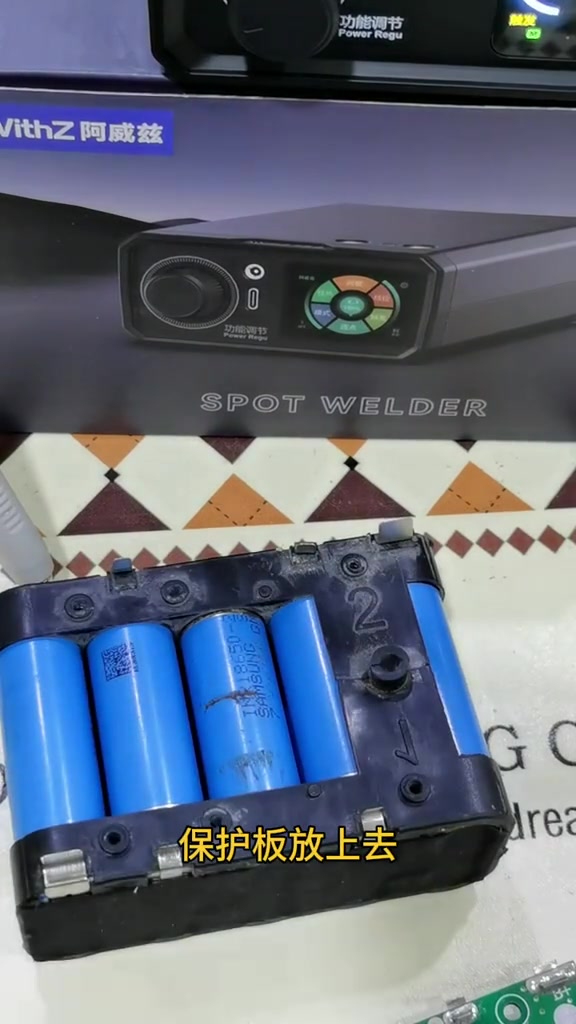

7. 完工检查无漏;两边胶带;保护板放上焊接;装机试用已完工,检查没漏点;装起来:上面先用两边胶带贴一下;保护板放上去焊接起来完工;试一下。
03:33 – 04:02

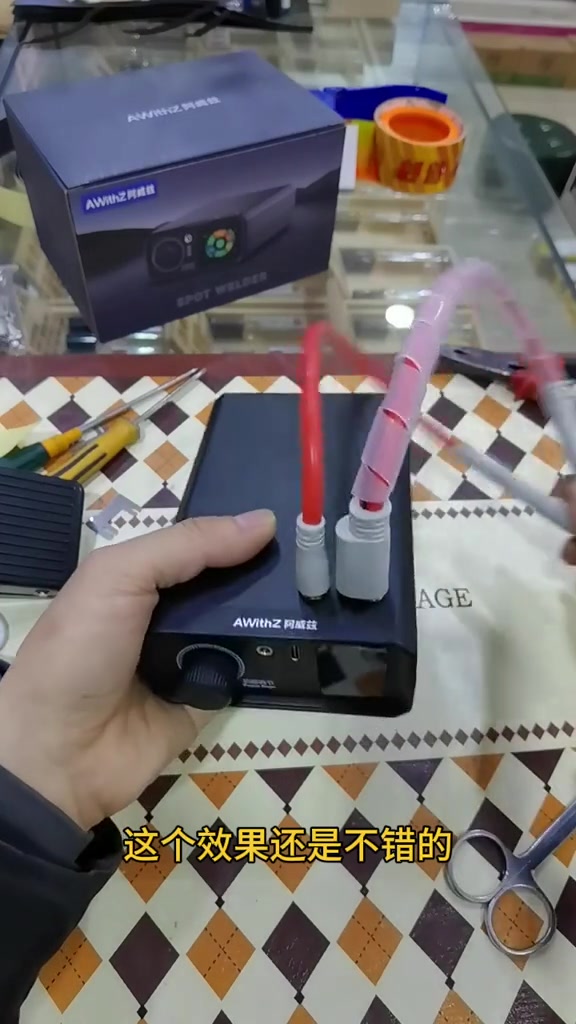

8. UK1 小巧便携,效果超预期:一般电池都能点,大单体不行;镀金插头体积小巧方便携带;本来没抱多大希望只图便携,谁知效果不错;一般电池都能点出来,大单体肯定点不了;焊笔插头可拿下,插得很紧,镀金插头。
04:07 – 04:35

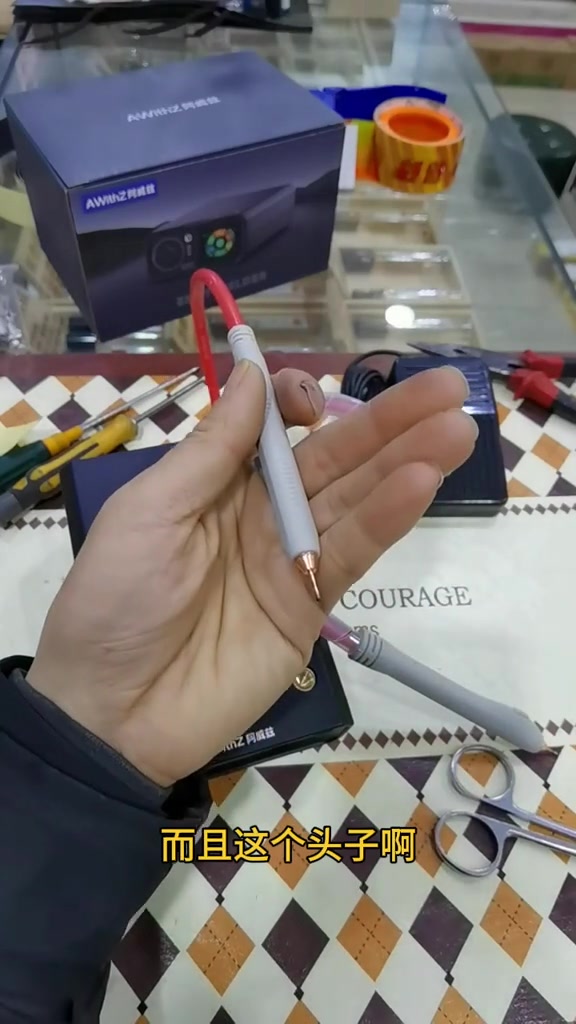

9. 脚踏开关接口(平时不用,手柄按键);Type-C 充电;针头可换脚踏开关插到这里,平时不用不习惯,直接用手柄上按键;充电线,Type-C 充电口;针头可换,用钳子夹下来;设计还不错。
04:35 – 05:16
物料清单
| 阿威兹 UK1 ×1 | 便携,Type-C,针头可换 · 点焊 |
| 三星 18650 2800mAh ×10 | 原装进口,负极钢印 · 20V 工具电池 |
| 大艺款电池壳 + 保护板 ×1 | 20V 10 节 · 装机 |
| 镍片(15 节用剪短) | 连接 |
| 胶带 | 固定 |
博主经验
- UK1 档位按镍片厚度调:不发黑且粘得住即可;发黑调低、粘不住调高;0.15 镀镍调中间(置顶)
- 新手用手动模式更稳,自动模式会在对位前触发;可调自动等待时间 02:57
- 组包前先测内阻/容量/电压一致 00:34
- 开机长按 2 秒 00:54
踩过的坑
- 评论:98 档太大/会焊穿
- 大单体点不了 04:20
- 评论:卖得太贵
锂电安全提示
原话
成本 · 耗时
| 耗时 | 自制变压器机花了两天(评论) |
