用16节32140电芯制作一块24伏锂电池
博主在视频中给出的设定,时间戳可跳到原片核对;不是官方参数,先在废料上试焊。
作品说明
锂电张师傅为粉丝做电动轮椅 24V30Ah:佳士凯 IFR32140 15Ah 铁锂 ×16(8S2P),一正一负排支架、正极贴青稞纸,0.2 镀镍钢带,电容点焊机 30 档每芯 3 次共 6 点,查焊点;8S 铁锂专用保护板(博志 BZ808 30A)排线按序焊极耳;按电池仓做成扁平形;充放测试;评论:多人求点焊机链接/报价
帮粉丝制作电动轮椅车用 24V 锂电池;用的单节 15Ah 磷酸铁锂电芯,佳士凯 32140(标签 IFR32140-15Ah 3.2V 48Wh;容量 15.60–15.75Ah,内阻 <2.5mΩ,电压 3.293–3.298V)。铁锂单串 3.65V,做 24V 要 8 串;30Ah 容量需 2 并 8 串共 16 颗。按一正一负排到支架;正极贴青稞纸绝缘;排好固定上支架;装好支架非常稳固,每个电芯之间有空隙,绝缘性安全性好。焊接用 0.2 厚镀镍钢带;电容点焊机,电流调到 30,焊 0.2 镀镍钢带很轻松;每个电芯点焊 3 次即 6 个焊点,过流可保证;焊好后每个焊点检查以免脱焊。装保护板:铁锂专用 8 串(深圳博志 BZ808-5080-030C30-B-F-8S,8 串 30A 铁锂同口均衡温控);排线按顺序整理焊到对应极耳;焊完保护板的电池共 16 颗,根据电池仓尺寸做成非常扁平的形状;最后充放电测试。评论 191:佳士凯 32140 72V45Ah 多少钱(4);96V30A 二轮分两处放怎么做(2);点焊机哪买的想买(1);12V20Ah 多少钱(1);48-30 多少钱(1);3.65×8=24V(1);三轮车可以吗(1);阿威兹点焊机好用吗;求点焊机链接;跑外卖大电二轮别用这电池。
做了什么 · 结果
| 目标 | 电动轮椅 24V30Ah 铁锂电池 8S2P |
| 对象 | 佳士凯 IFR32140 15Ah ×16 + 博志 8S 30A 保护板 + 0.2 镀镍 + UF20B |
| 结果 | 完成扁平包,充放测试(口述) · 视频未展示验证 |
制作步骤6 步 · 点图跳到原片

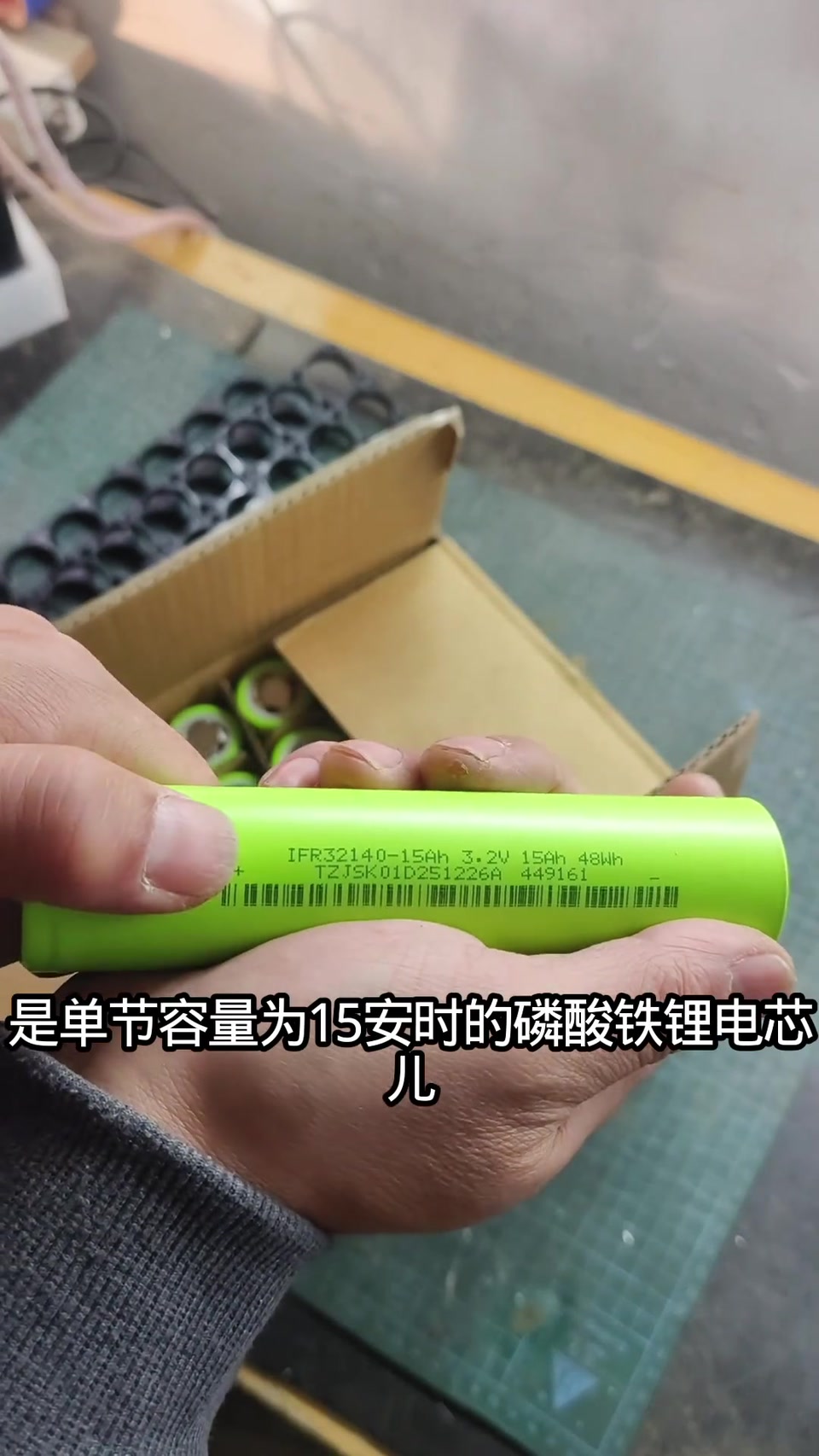

1. 任务:轮椅 24V;佳士凯 IFR32140 15Ah 铁锂帮粉丝做电动轮椅车用 24V 锂电池;单节 15Ah 磷酸铁锂,型号佳士凯 32140;标签 IFR32140-15Ah 3.2V 48Wh。
00:01 – 00:15

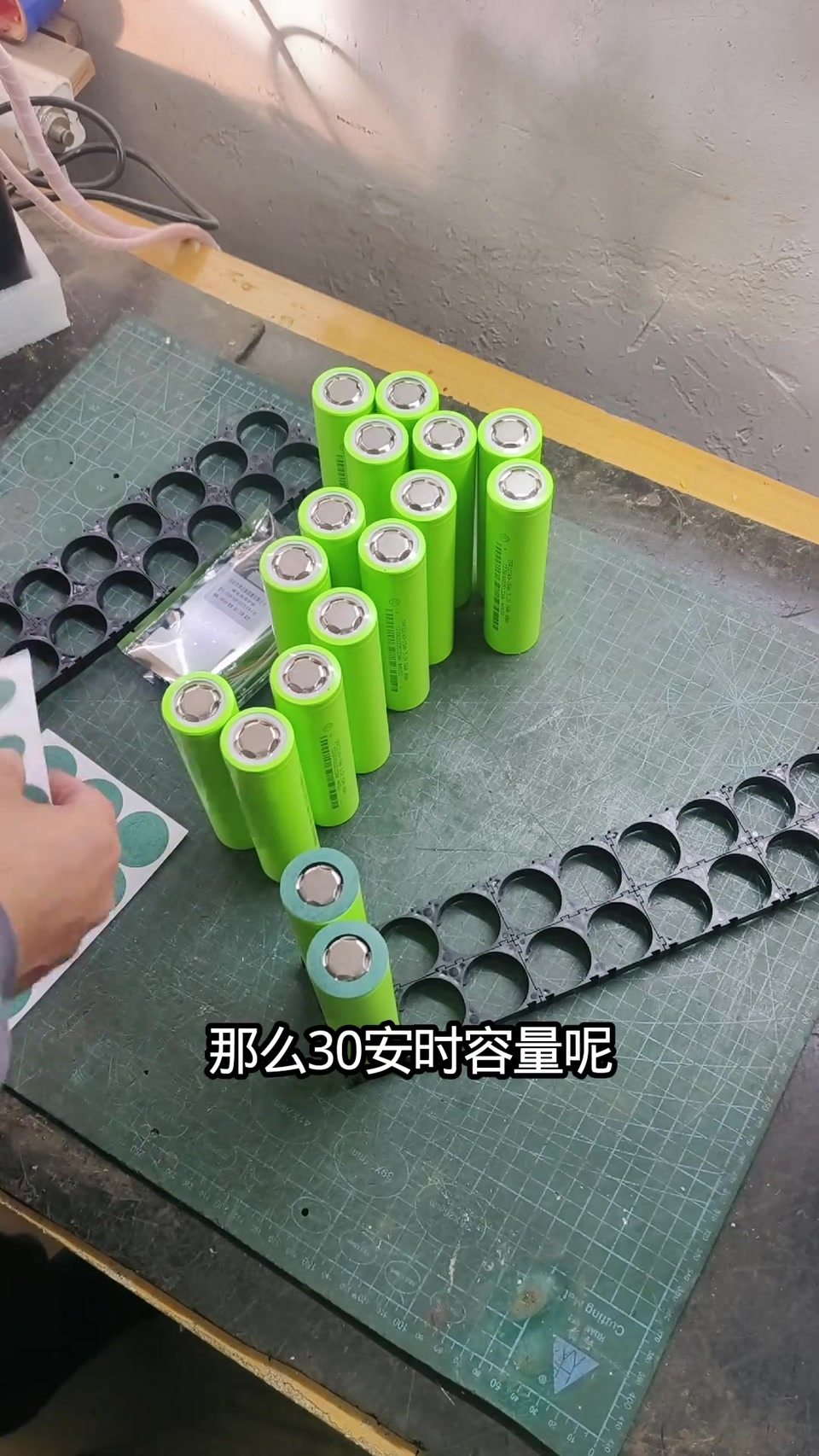

2. 铁锂单串 3.65V→8 串;30Ah→2 并;共 16 颗铁锂单串电压 3.65V;做 24V 要 8 串;30Ah 需 2 并 8 串;一共 16 颗电芯。
00:15 – 00:28

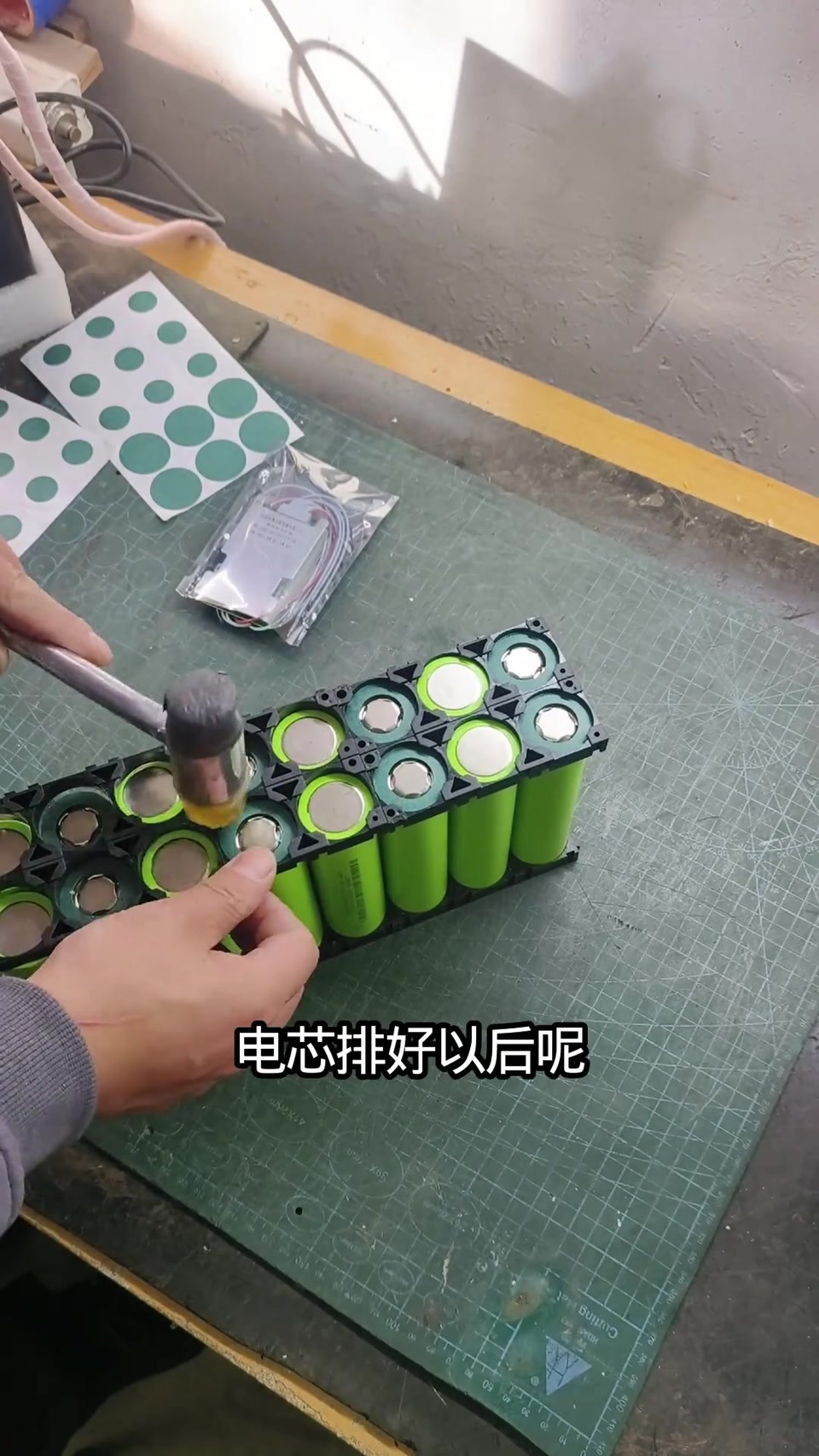

3. 一正一负排支架;正极贴青稞纸;上支架固定,稳固有空隙按一正一负顺序排进支架;正极贴青稞纸绝缘;排好后把上面支架固定好;装好支架非常稳固;每个电芯间有空隙,绝缘性安全性好。
00:28 – 00:55

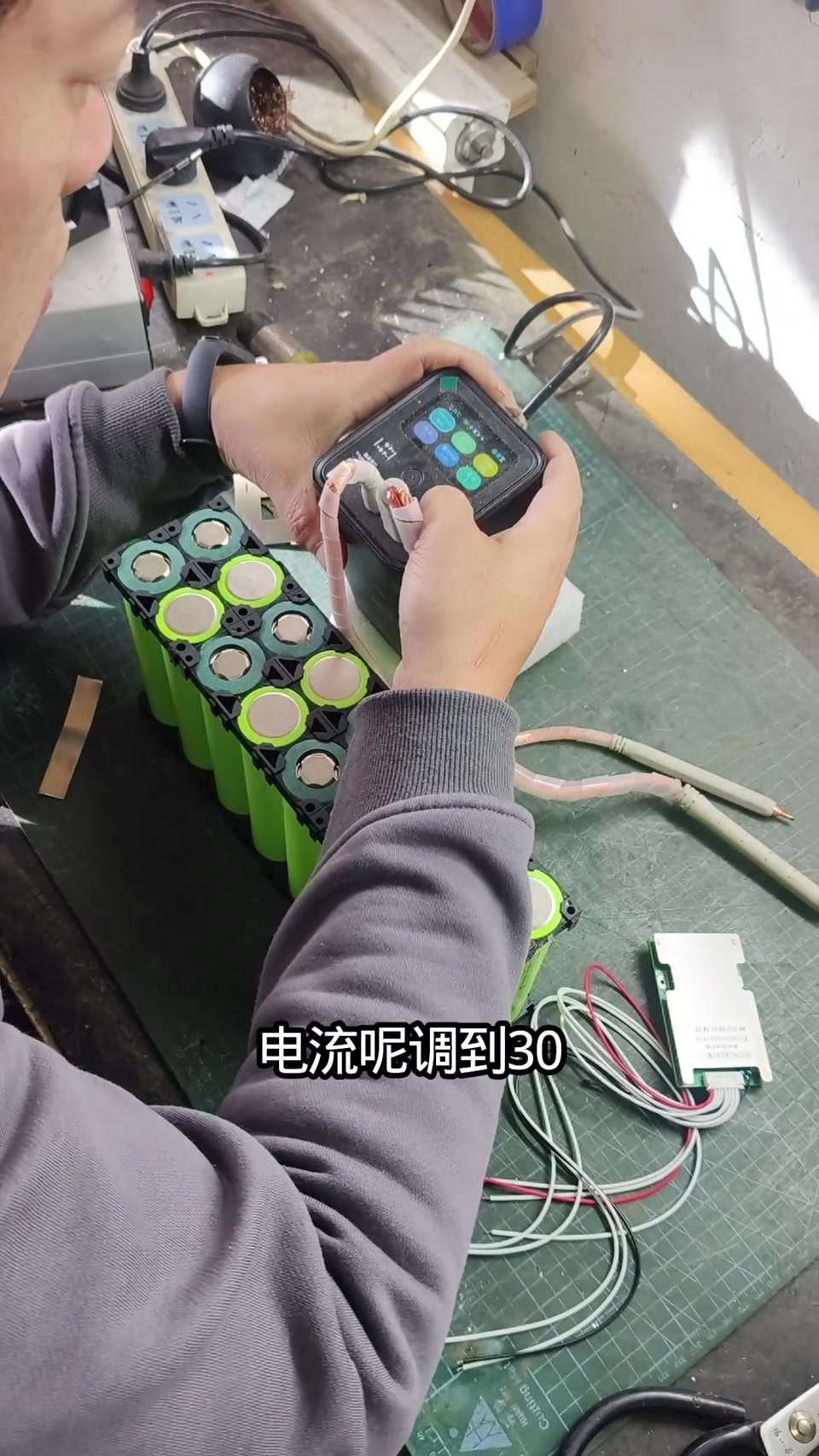

4. 0.2 镀镍钢带;电容点焊机(UF20B)30 档;每芯 3 次 6 点;检查焊点焊接用 0.2 厚镀镍钢带;电容点焊机,电流调到 30,焊 0.2 很轻松;每个电芯点焊 3 次即 6 个焊点,过流可保证;焊好后检查每个焊点以免脱焊。
00:55 – 01:22

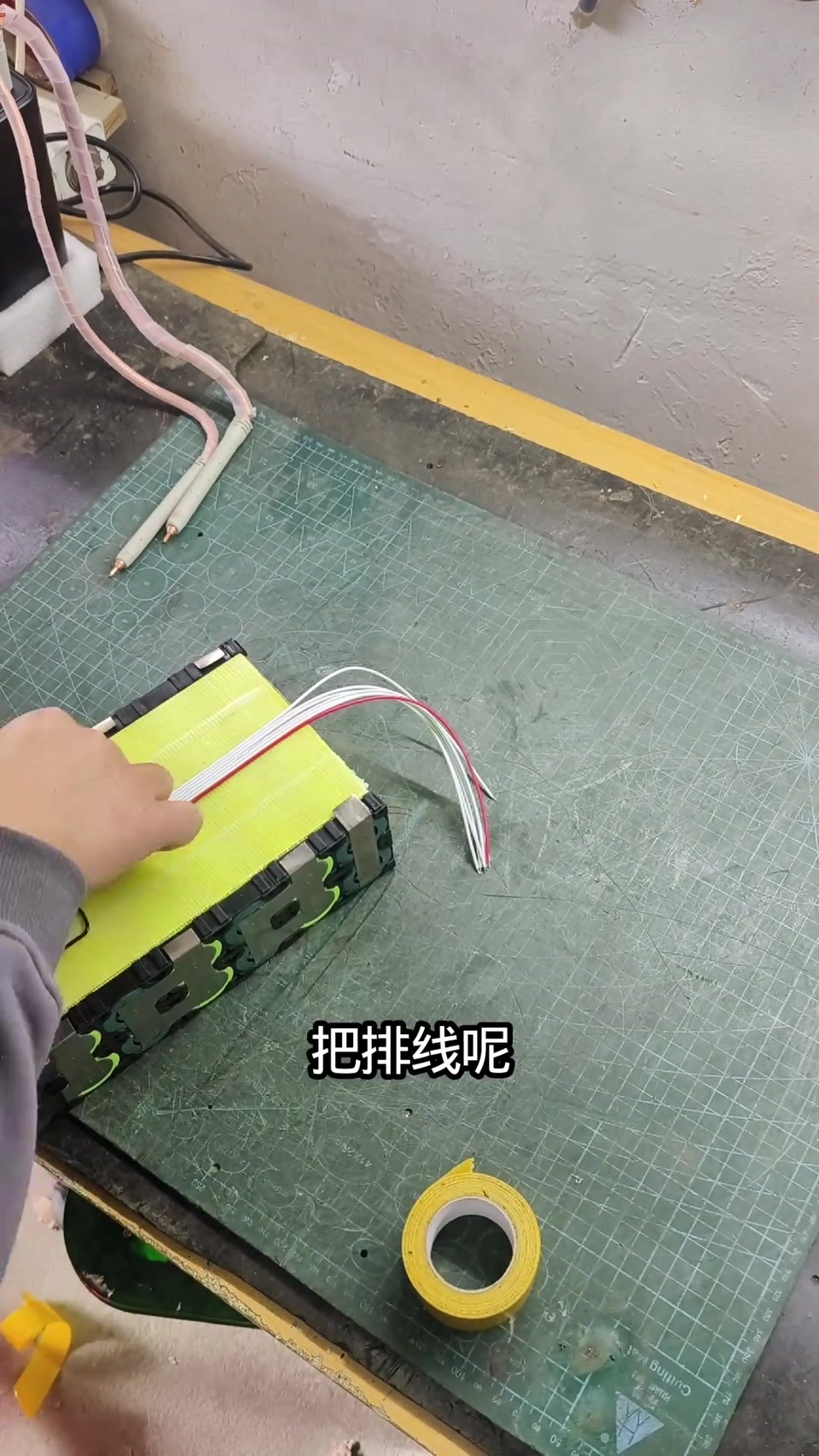

5. 铁锂专用 8S 保护板(博志 BZ808 30A);排线按序焊极耳装保护板,用铁锂专用 8 串保护板(深圳博志 BZ808-5080-030C30-B-F-8S,8 串 30A 同口均衡温控);排线按顺序整理好,焊到对应极耳。
01:22 – 01:42

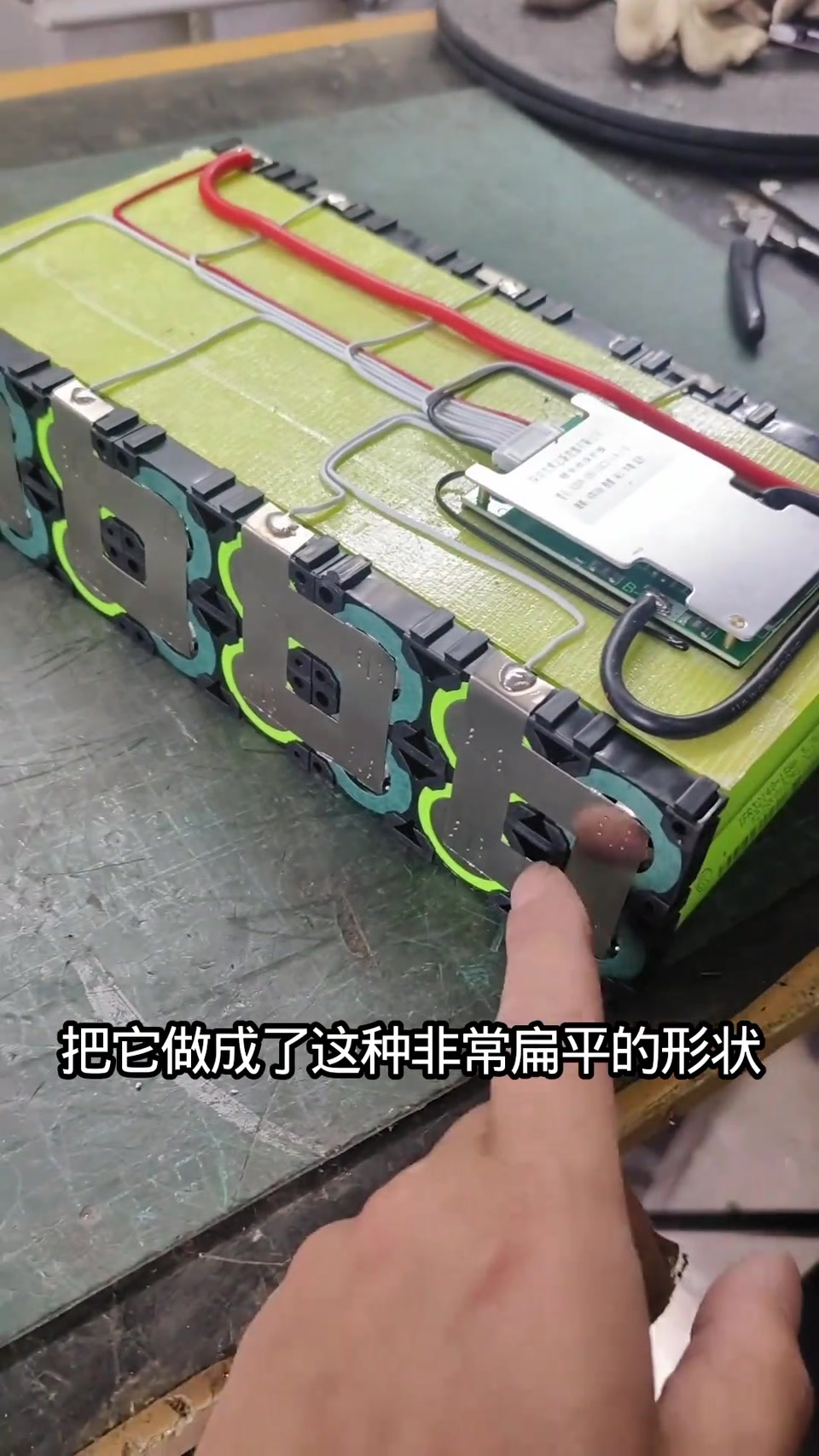

6. 16 颗按电池仓做成扁平形;充放电测试焊完保护板的电池共 16 颗;根据电池仓尺寸做成非常扁平的形状;最后充放电测试。
01:42 – 01:57
物料清单
| 佳士凯 IFR32140 15Ah ×16 | 3.2V 48Wh · 8S2P |
| 32140 支架(上下) | 固定 |
| 青稞纸圈 ×16 | 正极绝缘 |
| 镀镍钢带 0.2 | 连接 |
| UF20B 点焊机 ×1 | 30 档 · 点焊 |
| 博志 8S 30A 铁锂保护板 ×1 | BZ808-5080-030C30 · 保护 |
博主经验
- UF20B 焊 0.2 镀镍到 32140:30 档轻松;每芯点 3 次 6 个焊点保证过流 01:02
- 铁锂按 3.65V/串算串数:24V→8S 00:14
- 正极贴青稞纸,上下支架固定,芯间留空隙利于绝缘散热 00:32
- 按电池仓尺寸设计排列(扁平) 01:48
踩过的坑
- 评论:跑外卖大电二轮别用(容量/倍率不足)
锂电安全提示
- 焊后逐点检查防脱焊 01:16
